Где находится эбу мазда 323 bj

Обновлено: 23.01.2025

Если у вас что-либо не работает, то начать следует именно со считывания кодов ошибок бортовой системы самодиагностики. Оказывается, у наших умных машин есть такая система, которая может обнаружить неисправность электронного характера (диагностикой подвески она не занимается к сожалению), просигнализировать водителю о наличии ошибки лампочкой Check Engine (если лампочка есть, она есть не на всех моделях) и записать код ошибки в память. Эту ошибку можно считать, расшифровать ее код и получить информацию об обнаруженной неисправности.

Данный материал неоднократно проверялся на различных автомобилях Mazda Familia и 323 поколения '98-'03 годов.

На послерестайлинговых моделях (с 1 октября 2000г) устанавливалась система OBD-2 (есть разъем под рулевой колодкой), к которой можно подключить ноутбук или сканер через специальный переходник.
Вообще, на многих моделях код можно считать с лампочки Check Engine - она будет моргать при замыкании соответствующих контактов и включении зажигания. По длительности и количеству морганий можно определить код неисправности.

Внимание! Если у вас Mazda Protege то считывание ошибок можно произвести только при помощи ноутбука, сканера или установкой бортового компьютера. Способы, описанные в данной статье, к сожалению, для вас не подходят.

Итак, нам понадобиться стрелочный вольтметр и кусочек кабеля (проволока, скрепка) на перемычки. Открываем капот, находим справа за стойкой диагностический разъем

Вид на диагностический разъем

Провести диагностику можно по четырем системам:

1. Двигатель и трансмиссия
2. ABS (антиблокировочная тормозная система)
3. A/C (кондиционер)
4. Air-Bag (система подушек безопасности)

Последовательность наших действий (МЕТОДИКА):

1. Куском кабеля соединяем GND (землю) и TEN (для диагностики двигателя и трансмиссии), для остальных вариантов землю и TBS, TAC, TAB соответственно.
2. Положительный контакт стрелочного вольтметра соединяем с "+" аккумулятора а отрицательный контакт вольтметра соединяем с разъёмом FEN (для диагностики двигателя и трансмиссии), для вариантов 2,3,4 вместо FEN соответственно FBS, FAC, FAB.

2.1 Если у вас есть лампочка CheckEngine то для диагностики двигателя и трансмиссии вам достаточно замкнуть GND и TEN. Вольтметр вам не нужен!

2.2 Если у вас есть лампочка ABS то для диагностики системы ABS вам достаточно поставить перемычку GND-TBS. Вольтметр вам не нужен!

2.3 Если у вас на приборной панели есть лампочка в виде подушки безопасности, вам достаточно поставить перемычку GND-TAB. Вольтметр вам не нужен!

3. Если вы используете вольтметр, включайте зажигание и бегите смотреть на стрелку напряжения вольтметра. Если у вас есть соответствующая лампочка и вольтметр вы не используете - садитесь в машину, включите зажигание и смотрите на лампочку.

4. Смотрим на вольтметр (а кто-то на лампочку), если ошибки присутствуют - стрелка вольтметра будет отклоняться давая длинные и короткие импульсы по 12В, а лампочка начнет мигать - так же длинными или короткими вспышками.

Стоит отметить: в мануале по машине написано что первоначально идёт 1 длинный сигнал. На дорестайлинговых моделях этого кода обнаружено не было, сразу шли коды ошибок самодиагностики. Либо никакой реакции - если ошибок нет. Как выяснилось, на всех машинах выпуска до октября 2000 года (дорестайлинг) отсутствует первый длинный сигнал. На машинах выпущенных после октября 2000 года (рестайлинг) первый длинный сигнал присутствует. Это касается всех машин - как Familia с правым рулем, так и 323 с левым.

После того как система выдаст вам обнаруженные коды ошибок, она начнет это делать заново от первого и до последнего, не удивляйтесь. Если встретили второй раз код который уже был - значит можно дальше не читать, коды будут повторяться.

Расшифровка кода ошибки

Импульсы бывают длинные и короткие. Значение каждой позиции в коде от 0 до 9. Коды ошибок двигателя и трансмиссии 4-значные. Коды ошибок остальных систем 2-значные.

Правило расшифровки 4-значного кода: если после длинного импульса нет короткого - это ноль. Если после длинного есть короткие импульсы - это столько, сколько коротких.

Вольтметр (лампочка) выдал последовательность импульсов: 1 длинный, пауза, 1 длинный, пауза, 3 коротких, пауза, 1 длинный, пауза, 2 коротких, пауза, 1 длинный, пауза, 8 коротких, длинная пауза, и всё повторилось сначала.

Получается код 0328 (расшифровка "высокий уровень сигнала датчика детонации").

Например, при поломке АКПП может быть такой код: 1 длинный, 1 длинный, пауза, 7 коротких, пауза, 1 длинный, пауза, 3 коротких, пауза, 1 длинный, длинная пауза. Таким образом, получаем код 0730 ("некорректное передаточное отношение в автоматической трансмиссии") .

Правило расшифровки 2-значного кода: длинный - десятки, короткий - единицы.

1. Лампочка моргнула коротко 5 раз - код ошибки 05.

2. Лампочка моргнула 1 длинный, 2 коротких - код ошибки 12.

Коды ошибок можно посмотреть в этой статье:

или найти в Интернете:

Сброс ошибок

Иногда еще называют "обнулением компьютера". Имеется ввиду компьютер, управляющий работой двигателя и других систем в автомобиле и его настройки. Под "обнулением" понимается сброс найденных ошибок и адаптационных настроек блока управления, таких как настройки под октановое число бензина который вы используете или манер переключения передач, если у вас автомобиль с АКПП.

Сброс ошибок производиться: отключением отрицательной клеммы аккумулятора, нажатием и удержанием педали тормоза не менее 20-ти секунд .

Автор: Chirk

Материал, используемый для подготовки статьи:

http://www.alflash.narod.ru/dtcmazda.htm
(Последнее обновление: 23.02.2007)

Использование материалов данной статьи без ссылки на первоисточник запрещено

Качественные электросхемы автомобиля Мазда 323. Противотуманные фары, подсветка, сигнализация, распределение питания и устройство пускового блока. Предназначены для поиска неисправностей и ремонта. Предохранители служат для того, чтобы прервать цепь, когда сила тока превысит определенное значение, и защитить элементы и провода, которые могут быть повреждены слишком сильным током. Резкое увеличение силы тока обычно вызвано неисправностью в цепи, чаще всего коротким замыканием. Блок предохранителей расположен под панелью приборов со стороны водителя. Каждый из предохранителей защищает свою цепь, принадлежность его к той или иной цепи обозначена на крышке блока предохранителей. Для замены вышедшего из строя предохранителя предварительно выключите соответствующую электрическую цепь, извлеките предохранитель из гнезда пинцетом. Если вновь установленный предохранитель мгновенно выходит из строя при подаче напряжения, проверьте защищаемую электрическую цепь. Если предохранитель защищает несколько цепей, то их необходимо подключать поочередно, чтобы по перегоранию предохранителя определить неисправную цепь. Увеличить схему Мазда 323 можно кликнув по ней и развернув на весь экран с помощью значка сверху. Продолжение схем тут.

Схема инжекторного двигателя Мазда 323 - прокладка кабелей

Схема дизельного двигателя Мазда 323 - прокладка кабелей

Стартер инжекторного двигателя Mazda 323

Стартер дизельного двигателя Mazda 323

Зарядная система - электросхема

Стеклоочиститель и стеклоомыватель фар автомобиля

Инжекторный и дизельный двигатель. Управление двигателя Мазда-323

Система электрооборудования Поиск неисправностей электрической системы При неисправности в электрической системе очень важно производить систематический поиск неисправности.

Это относится как к перегоревшей лампе, так и к неработающему электромотору. Первый шаг — это всегда проверка предохранителя, если электрический контур защищен.

Проверка выключателя на пропускание тока Большинство потребителей электроэнергии включаются и выключаются выключателями, приводимыми в действие рукой.

Также имеются выключатели, приводимые в действие автоматически. К этим выключателям относятся, например, датчик давления масла и датчик уровня тормозной жидкости.

Проверка реле Во многие токовые контуры встроены реле. Коммутационное реле работает как выключатель.

К примеру: Когда дальний свет включается через ручной выключатель, реле получает команду, подать на лампы дальнего света ток.

Электрические схемы Мазда 323

Правила обращения с электрическими схемами

Соответствующий контур тока должен быть обязательно замкнут, иначе ток не будет протекать.

Например, не достаточно, когда к плюсовой клемме фары напряжение прикладывается, а контур на контакте массы не замкнут.

Поэтому кабель массы батареи соединен с кузовом. Однако этого соединения с массой недостаточно, и соответствующий потребитель имеет непосредственно провод массы, чья изоляция, как правило, имеет черный цвет.

В отдельные контуры тока могут быть встроены выключатели, реле, предохранители, измерительные приборы, электромоторы или другие электрические элементы.

Чтобы иметь возможность подключать эти приборы правильно, отдельные кабели имеют разные цвета.

Цвета кабелей
Буквы на отдельных проводниках указывают на цвет кабеля:
1 — символ (пример)
2 — одноцветный кабель
3 — черный
4 — кабель с полосками
5 — белый (цвет кабеля)
6 — красный (цвет полоски)
Одиночные буквы обозначают одноцветный кабель.
Пример:

В — черный. У двухцветных кабелей первая буква указывает на основной цвет кабеля, вторая буква указывает на цвет полоски.

w/r обозначает белый кабель с красной полоской. Состоящая рядом буква в скобках служит для обозначения соответствующего кабельного жгута.

Пример:
(f) — передний кабельный жгут в панели приборов и в правом двигательном отсеке.
Цветовые коды кабелей

Символы штекеров
Штекеры и гнезда обозначаются на схеме следующим образом:

Одинаковые штекеры соединены на схеме штриховой линией. Штекер без обозначения цвета бесцветный или белый. Гнезда, которые не используются, обозначены звездочкой (*).

Соединения массы
Соединения массы на схеме, как правило, находятся внизу.

Если соединение массы осуществляется кабелем, точка массы обозначена числом. Если соединение массы осуществляется непосредственно через кузов, это обозначается на схеме закрашенной точкой.

Сокращения на схемах

a	амперы
abs	антиблокировочная система
acc	дополнительное оборудование
a/c	кондиционер
a/t	автоматическая коробка передач
alt	генератор
b	батарея
b/l	верхняя часть/отсек для ног
cpu	электронный прибор управления
cct	коммутационный контур
combi	комби
def	размораживатель
diesel	автомобили с дизельным двигателем
ecu	прибор управления двигателем
egi	электронная система впрыска
egr	возврат отработавших газов
elec	электрический
f	спереди
fl	спереди слева
fr	спереди справа
f/b	управление
f/i	вентиль впрыска
gen	генератор
h/d	отопитель/размораживатель
heat	отопитель
hi	дальний свет
ig	зажигание
illumi	освещение
int	привод с интервалами
j/b	коробка предохранителей
lh	слева
lo	ближний свет
m/t	механическая коробка передач
nc	нормально замкнут (замыкатель)
no	нормально разомкнут (размыкатель)
off	выключен
on	включен
p/s	сервоуправление
r	сзади
rh	справа
rl	сзади слева
rpm	об/мин = оборотов в минуту
rr	сзади справа
sq	квадратные миллиметры
sw	выключатель
temp	температура
v	вольты
vol	объемы
w	ватты

Предохранители и реле Mazda 323 1998-2003

Расположение электро-компонентов в автомобиле.
Расшифровка:

Схема расположения блока предохранителей и реле в моторном отсеке.

Расшифровка:

Блок предохранителей, который расположен в салоне, находится под приборной панелью.
Расшифровка:

*** Схемы и расшифровки предохранителей и реле подойдут также для Mazda Familia.

Мазда 323. Система электрооборудования

поиск по сайту правообладателям

содержание .. 222 223 224 225 226 227 228 229 ..

Поиск неисправностей электрической системы

При неисправности в электрической системе очень важно производить систематический поиск неисправности. Это относится как к перегоревшей лампе, так и к неработающему электромотору.

Первый шаг — это всегда проверка предохранителя, если электрический контур защищен. Расположение предохранителей приведено в таблице на крышке коробки предохранителей, см. также Раздел Замена предохранителей.

При необходимости заменить неисправный предохранитель, и после включения потребителя электроэнергии проверить, не перегорел ли предохранитель опять.

В этом случае необходимо сначала найти и устранить неисправность, как правило, речь идет о коротком замыкании. Это значит, что в каком-то месте, может быть также внутри прибора, масса и плюс соединены друг с другом.

Второй шаг: Если лампа не горит или не работает при исправном предохранителе, следует проверить подачу напряжения.

Снять и осмотреть лампу. Если нить накаливания перегорела или ослабло крепление стеклянной колбы в цоколе, лампу заменить.
Для определения исправности лампы поступают следующим образом: Один плюсовый провод и один провод массы подключают непосредственно к полюсам батареи и соединяют их с лампой. При этом не важно, как провода подключаются к лампе. Если лампа не горит, заменить лампу.

Если лампа исправна, вставить лампу и включить ее. Если лампа не горит, проверить подачу напряжения индикатором. Для этого приложить индикатор напряжения к массе. Это значит: Один кабель индикатора должен быть соединен с надежным местом массы на двигателе (голый металл) или непосредственно подключен к полюсу массы батареи. Другой плюсовый щуп индикатора подключить или к штекеру, или к кабелю. Если индикатор загорится, а лампа все равно не горит, нарушена подача массы на лампу. Для проверки подключить вспомогательный провод массы к массе патрона лампы. Лампа должна загореться.

Если на токопроводящем кабеле лампы отсутствует напряжение, т. е. индикатор не загорается, очень вероятно, что неисправен выключатель. Проверить выключатель на пропускание тока.

Все больше функций комфорта выполняется в автомобиле маленькими электромоторами. Это относится, например, к стеклоподъемникам, люку, электрическому центральному запорному устройству или электроприводу антенны.
Каждый мотор при необходимости включается с помощью выключателя, в большинстве случаев рукой. У электрической антенны управление осуществляется автоматически радиоприемником.
Проверить предохранитель соответствующего электромотора, при необходимости заменить.

Если новый предохранитель сразу перегорает, значит, имеется короткое замыкание.
Чтобы определить, находится ли неисправность в моторе, подключить к нему 2 вспомогательных кабеля (диаметром 2 мм) непосредственно от батареи. Плюсовый кабель к плюсовому полюсу, кабель массы к полюсу массы электромотора. В случае сомнения следует определить расположение полюсов по схеме. Для этого электромотор должен быть снят. Все электромоторы в автомобиле питаются от бортовой сети (12 — 14 В). Если мотор работает теперь нормально, неисправность заключена в проводке.

Если мотор работает, определить по схеме, по каким проводам на него подается напряжение, если включен выключатель или предварительно включено зажигание.
Проверить токопроводящий провод на электромоторе с помощью индикатора. Так как в электромоторах протекает большой ток, можно использовать прежний индикатор с лампой накаливания. Индикатор имеет острые щупы, которые можно воткнуть в кабель. Таким образом можно проверить напряжение проще всего. Моторы, вращающиеся вправо и влево, например, моторы стеклоподъемников имеют два плюсовых полюса.

Если к мотору не прикладывается напряжение, значит, неисправна проводка. Найти и устранить неисправность по схеме. Электромоторы из-за потребности в большом токе, как правило, имеют дополнительные реле включения. Проверку см. в Главе Снятие и установка мотора переднего стеклоочистителя.
Если неисправность не обнаружена, проверить выключатель.
Если неисправен кабель, целесообразнее проложить новый, так как найти место обрыва кабеля очень сложно.

Если фары или другие электрические узлы не работают, то проверьте предохранители. Если какой-либо из элементов перегорел, то его необходимо замените. Информация актуальна для моделей Мазда 323 (BJ) 1998, 1999, 2000, 2001, 2002, 2003, 2004 года выпуска.

Расположение блока предохранителей в салоне.

Расположение блока предохранителей в подкапотном пространстве.

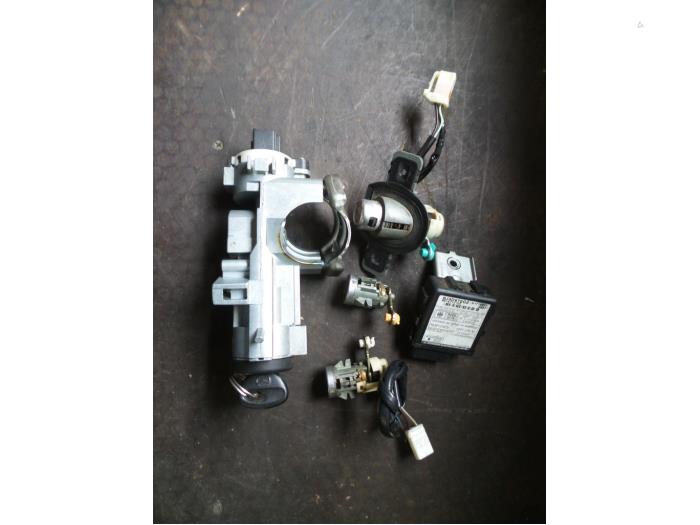

Вот такой комплект ищи по разборкам:

Ну можешь не покупать, а одолжить, например в магазине сказав, что купишь его если подключится к ЭБУ, обычно на такое соглашаются.

Сам этот вариант я не пробовал, хоть и ПРО версия форскана на ноуте и чипы 4d63 лежат и ELM327 есть. времени пока нет заморачиваться и немного стремаюсь, что что то пойдет не так и родные чипы перестанут читаться. В твоем же случае рисковать нечем.

Были бы в одном городе то сам бы ради интереса подъехал и чип бы подарил)

Ну по логике иммо и можно взломать именно только так: изменить прописанные чипы.

Возможно на маздах эти параметры не защищены должным образом.

Но раз есть инструкция у форскана, то это намекает на работоспособность схемы, ведь он сделан как раз для фордов и мазд.

Адрес: Ставрополь Сообщений 11,783 Адрес: Владивосток Сообщений 42,158 Адрес: Ставрополь Сообщений 11,783 Адрес: Владивосток Сообщений 42,158 Адрес: Ставрополь Сообщений 11,783 Адрес: Ставрополь Сообщений 11,783

Ну так этот иммо был разработан в те лохматые времена когда подобное оборудование и ПО были для небожителей (как сейчас есть оборудование которое ломает куда более сложные системы).

Да, нужен мастер ключ для РЕДАКТИРОВАНИЯ записей о ключах, т.к. удаление/добавление других ключей.

Но в Forscan есть возможность удалить ВСЕ записи и тогда уже запроса мастер-ключа не будет.

Я же привел ссылку, там подробная инструкция с картинками на офф. сайте форскана https://forscan.org/forum/viewtopic.php?f=11&t=840
Потому сомнений в ее работоспособности у меня нет, могут быть только нюансы и исключения.

Я лично, немного стремаюсь ее применять, т.к. есть два родных ключа и лезть нештатными средствами в нутро с риском получить "кирпич" не стоит свеч.
А вот ТСу вариант вполне годный, терять нечего.

ЗЫ. В мурзилке также есть целая глава посвященная прописыванию ключей и там все подробно расписано, но по этой инструкции у меня не получилось прописать новые чипы и непривязанный третий ключ (но нет гарантии, что в нем есть чип вообще, не проверить).
А отдельные чипы могут быть несовместимы, т.к. их модели я узнавал лишь из косвенных источников, хотя внешне они идентичны.

Принципиальные схемы электрооборудования, на Mazda 323 1985-1993 г.в. Рулевой механизм расположен слева от двигателя и соединен с рулевыми рычагами посредством тяг. Некоторые модели оснащены гидроусилителем руля. Тормозная система состоит из главного торомозного цилиндра, тормозного усилителя, дисковых тормозов передних колес и барабанных тормозов задних колес. У некоторых моделей дисковые тормоза установлены также и на задних колесах. В зависимости от модели Mazda 323 с 10/89 г. вып. может быть оснащена антиблокировочной системой ABS.

Обращения с электросхемами

Если требуется найти неисправность в электрической системе или дополнительно установить электрооборудование, не обойтись без схемы, изображающей протекание тока и кабельные соединения. Соответствующий контур тока должен быть обязательно замкнут, иначе ток не будет протекать. Например, не достаточно, когда к плюсовой клемме фары напряжение прикладывается, а контур на контакте массы не замкнут. Поэтому кабель массы батареи соединен с кузовом. Однако этого соединения с массой недостаточно, и соответствующий потребитель имеет непосредственно провод массы, чья изоляция, как правило, имеет черный цвет. В отдельные контуры тока могут быть встроены выключатели, реле, предохранители, измерительные приборы, электромоторы или другие электрические элементы. Чтобы иметь возможность подключать эти приборы правильно, отдельные кабели имеют разные цвета.

1 — символ

2 — одноцветный кабель

4 — кабель с полосками

5 — белый (цвет кабеля)

6 — красный (цвет полоски)

Одиночные буквы обозначают одноцветный кабель.

(f) — передний кабельный жгут в панели приборов и в правом двигательном отсеке.

Цветовые коды кабелей Код Цвет
l синий
b черный
br коричневый
dl темно-синий
dg темно-зеленый
g зеленый
gy серый
lb светло-серый
lg светло-зеленый
n бежевый
o оранжевый
p розовый
r красный
pu пурпурный
t бежевый
w белый
y желтый
v фиолетовый

combi комби
def размораживатель
diesel автомобили с дизельным двигателем
ecu прибор управления двигателем
egi электронная система впрыска
egr возврат отработавших газов
elec электрический
f спереди
fl спереди слева
fr спереди справа
f/b управление
f/i вентиль впрыска
gen генератор
h/d отопитель/размораживатель
heat отопитель
hi дальний свет
ig зажигание
illumi освещение
int привод с интервалами
j/b коробка предохранителей
lh слева
lo ближний свет
m/t механическая коробка передач
nc нормально замкнут (замыкатель)
no нормально разомкнут (размыкатель)
off выключен
on включен
p/s сервоуправление
r сзади
rh справа
rl сзади слева
rpm об/мин = оборотов в минуту
rr сзади справа
sq квадратные миллиметры
sw выключатель
temp температура
v вольты
vol объемы
w ватты

Расположение штекеров центральной электрики на Mazda 323

jb-01 внутреннее освещение, люк
jb-2
прикуриватель, радиоприемник, электрическое наружное зеркало, цифровые часы, освещение, обогрев заднего стекла
jb-3 задний стеклоочиститель, омыватель, фонари дверей, фонари освещения багажника, обогреватель заднего стекла, задние габаритные огни, указатели поворота, внутреннее освещение
jb-4 задние габаритные огни, стоп-сигналы, звуковой сигнал, центральное запорное устройство, электрический стеклоподъемник
jb-5 управление двигателя, отопитель, кондиционер, управление автоматической коробки передач, фонари заднего хода, задний стеклоочиститель, омыватель, задние габаритные огни, указатели поворота
jb-6 подача тока acc, ig
jb-7 приборный щиток, управление автоматической коробки передач, сигналы поворотов, центральное запорное устройство, боковые габаритные огни, фонари освещения номерного знака, подогрев сидений, задний стеклоочиститель, омыватель
jb-8 освещение замка зажигания, задний стеклоочиститель, омыватель, обогреватель заднего стекла
jb-09 электронный прибор управления

Построение электросхем на Мазда 323

1 — обозначение токового контура
2 — внутренний код обозначения схемы
3 — ток протекает в направлении стрелки
4 — экранированный кабель
5 — контур продолжается на другой схеме под номером 6
6 — символ штекера
7 — код цвета кабеля (символ жгута кабелей)
8 — номер соединения массы
9 — код штекера
10 — эксплуатационное состояние выключателя

Расположение реле

1 — реле времени обогревателя заднего стекла
2 — реле обогревателя заднего стекла
3 — реле убирающихся фар (хэтчбек)
7 — не занято
9 — прерыватель сигналов поворота
10 — реле времени запирания дверей
11 — проверочное реле стоп-сигналов
12 — реле звукового сигнала
13 — реле подогрева сидений

Mazda 323 1987 г. выпуска

Схема системы зарядки

Схема стеклоочистителей и стеклоомывателей

Мазда 323 модель 1991 г. выпуска

Читайте также:
