Форд фокус стеклоподъемники схема
I — не оборудованный системой запуска двигателя без ключа; II — с системой запуска двигателя без ключа; 1 — выключатель зажигания; 2 — монтажный блок в моторном отсеке; 3 — реле зажигания; 4 — монтажный блок в салоне; 5 — блок управления электропакетом; 6 — блок управления стеклоподъемниками на левой передней двери; 7 — светодиод подсветки; 8 — электропривод стеклоподъемника с блоком управления правой передней двери; 9 — электропривод стеклоподъемника с блоком управления левой передней двери; 10 — выключатель стеклоподъемника правой передней двери; 11 — электропривод стеклоподъемника с блоком управления левой задней двери; 12 — электропривод стеклоподъемника с блоком управления правой задней двери; 13 — выключатель стеклоподъемника левой задней двери; 14 — выключатель стеклоподъемника правой задней двери
Схема включения стеклоподъемников с электроприводом только передних дверей.
1 — монтажный блок в салоне; 2 — блок выключателей стеклоподъемников на левой двери; 3 — выключатель стеклоподъемника на правой двери; 4 — электропривод стеклоподъемника левой передней двери; 5 — электропривод стеклоподъемника правой передней двери
1 — основной монтажный блок (в салоне); 2 — панель управления стеклоподъемниками на левой передней двери (0 — выключено; 1 — подъем; 2 — опускание; 3 — подсветка; 5 — выключатель стеклоподъемника левой передней двери; 6 — выключатель стеклоподъемника правой передней двери; 10 — автоматический режим); 3 — электропривод стеклоподъемника левой передней двери; 4 — реле автоматического режима стеклоподъемника; 5 — выключатель стеклоподъемника правой передней двери (0 — выключено; 1 — подъем; 2 — опускание; 3 — подсветка); 6 — электропривод стеклоподъемника правой передней двери
Схема включения электропривода стеклоподъемника левой передней двери Ford Focus 1.

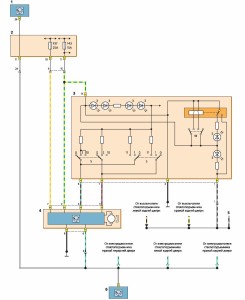

1 — блок временной задержки; 2 — основной монтажный блок (в салоне); 3 — панель управления стеклоподъемниками на двери водителя (0 — выключено; 1 — подъем; 2 — опускание; 3 — подсветка; 5 — выключатель на левой передней двери; 10 — опускание в автоматическом режиме; 11 — подъем в автоматическом режиме); 4 — электропривод стеклоподъемника левой передней двери; 5 — резерв; 6 — блок управления центральным замком
Схема включения электропривода стеклоподъемника правой передней двери.
1 — основной монтажный блок (в салоне); 2 — панель управления стеклоподъемниками на левой передней двери (0 — выключено; 1 — подъем; 2 — опускание; 6 — выключатель стеклоподъемника правой передней двери; 12 — опускание в автоматическом режиме; 13 — подъем в автоматическом режиме); 3 — выключатель стеклоподъемника на правой передней двери (0 — выключено; 1 — подъем; 2 — опускание; 3 — подсветка; 4 — опускание в автоматическом режиме; 5 — подъем в автоматическом режиме); 4 — электропривод стеклоподъемника правой передней двери; 5 — блок управления центральным замком
Схема включения электроприводов стеклоподъемников задних дверей

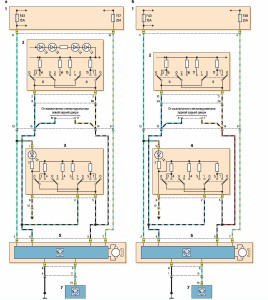

а — левой задней двери; б — правой задней двери; 1 — основной монтажный блок (в салоне); 2 — панель управления стеклоподъемниками на передней левой двери (0 — выключено; 1 — подъем; 2 — опускание; 8 — выключатель стеклоподъемника левой задней двери; 9 — выключатель стеклоподъемника правой задней двери; 14, 16 — опускание в автоматическом режиме; 15, 17 — подъем в автоматическом режиме); 3 — выключатель стеклоподъемника на левой задней двери (0 — выключено; 1 — подъем; 2 — опускание; 3 — подсветка; 4 — опускание в автоматическом режиме; 5 — подъем в автоматическом режиме); 4 — выключатель стеклоподъемника на правой задней двери (0 — выключено; 1 — подъем; 2 — опускание; 3 — подсветка; 4 — опускание в автоматическом режиме; 5 — подъем в автоматическом режиме); 5 — электропривод стеклоподъемника левой задней двери; 6 — электропривод стеклоподъемника правой задней двери; 7 — блок управления центральным замком
СХЕМА ВКЛЮЧЕНИЯ ОЧИСТИТЕЛЯ ВЕТРОВОГО СТЕКЛА
Схема включения очистителя ветрового стекла: а — с датчиком дождя; б — без датчика дождя; I — не оборудованный системой запуска двигателя без ключа; II — с системой запуска двигателя без ключа; 1 — выключатель зажигания; 2 — монтажный блок в моторном отсеке; 3 — реле зажигания; 4 — датчик дождя; 5 — монтажный блок в салоне; 6 — реле низкой скорости очистителя; 7 — реле высокой скорости очистителя; 8 — блок управления электропакетом; 9 — правый подрулевой переключатель; 10 — электродвигатель очистителя
СХЕМА ВКЛЮЧЕНИЯ ОЧИСТИТЕЛЯ И ОМЫВАТЕЛЯ СТЕКЛА ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ
Схема включения очистителя и омывателя стекла двери багажного отделения: I — не оборудованный системой запуска двигателя без ключа; II — с системой запуска двигателя без ключа; 1 — выключатель зажигания; 2 — монтажный блок в моторном отсеке; 3 — реле зажигания; 4 — монтажный блок в салоне; 5 — блок управления электропакетом; 6 — реле очистителя стекла двери багажного отделения; 7 — электродвигатель омывателя; 8 — электродвигатель очистителя; 9 — правый подрулевой переключатель
СХЕМА ВКЛЮЧЕНИЯ СТЕКЛОПОДЪЁМНИКОВ С ЭЛЕКТРОПРИВОДОМ
Схема включения стеклоподъемников с электроприводом: I — не оборудованный системой запуска двигателя без ключа; II — с системой запуска двигателя без ключа; 1 — выключатель зажигания; 2 — монтажный блок в моторном отсеке; 3 — реле зажигания; 4 — монтажный блок в салоне; 5 — блок управления электропакетом; 6 — блок управления стеклоподъемниками на левой передней двери; 7 — светодиод подсветки; 8 — электропривод стеклоподъемника с блоком управления правой передней двери; 9 — элект ропривод стеклоподъемника с блоком управления левой передней двери; 10 — выключатель стеклоподъемника правой передней двери; 11 — электропривод стеклоподъемника с блоком управления левой задней двери; 12 — электропривод стеклоподъемника с блоком управления правой задней двери; 13 — выключатель стеклоподъемника левой задней двери; 14 — выключатель стеклоподъемника правой задней двери
СХЕМА ВКЛЮЧЕНИЯ СТЕКЛОПОДЪЁМНИКОВ С ЭЛЕКТРОПРИВОДОМ ТОЛЬКО ПЕРЕДНИХ ДВЕРЕЙ
Схема включения стеклоподъемников с электроприводом только передних дверей: 1 — монтажный блок в салоне; 2 — блок выключателей стеклоподъемников на левой двери; 3 — выключатель стеклоподъемника на правой двери; 4 — электропривод стеклоподъемника левой передней двери; 5 — электропривод стеклоподъемника правой передней двери
* с 08. 2009г.
СХЕМА ВКЛЮЧЕНИЯ ОМЫВАТЕЛЯ ФАР
Схема включения омывателя фар: 1 — монтажный блок в салоне; 2 — блок управления электропакетом; 3 — блок управления наружным освещением; 4 — монтажный блок в моторном отсеке; 5 — реле омывателя фар; 6 — правый подрулевой переключатель; 7 — электродвигатель насоса омывателя фар
* с 08. 2009г.
СНЯТИЕ ЭЛЕКТРОСТЕКЛОПОДЪЁМНИКА ПЕРЕДНЕЙ ДВЕРИ
Работу проводим для замены механизма электростеклоподъемника.
Операции по снятию электростеклоподъемника показаны на водительской двери, механизм электростеклоподъемника правой двери снимается аналогично.
Поднимаем стекло в верхнее положение и крепим его скотчем к рамке двери.
Вынимаем уплотнитель троса внутренней ручки двери из отверстия в монтажной панели и проталкиваем уплотнитель вместе с тросом во внутреннюю полость двери.
Проталкиваем внутрь фиксаторов запорные втулки крепления замка — их всего три.
Данную операцию следует производить с особой осторожностью, чтобы не повредить лепестки фиксаторов.
Если фиксаторы или втулки при демонтаже повреждены их можно заменить саморезом.
Для этого необходимо просверлить отверстие размером под диаметр самореза в середине расположения втулок.
После снятия монтажной панели соберите запорные втулки, они будут нужны при последующей установке монтажной панели.
Отсоединяем колодку жгута проводов от динамика.
Вынимаем уплотнитель жгута проводов электропривода блокировки замка из отверстия монтажной панели двери.
Пассатижами извлекаем семь пластмассовых держателей жгутов проводов из отверстий монтажной панели.
Расположение болтов крепления монтажной панели двери
Немного отведя монтажную панель от двери, отсоединяем колодку жгута проводов от электропривода блокировки замка…
…и выводим колодку и жгут проводов из отверстия в монтажной панели.
Проталкиваем уплотнитель жгутов проводов внутрь монтажной панели…
…и выводим жгуты проводов через отверстие в монтажной панели.
Снимаем монтажную панель в сборе со стеклоподъемником.
Механизм электростеклоподъемника передней двери
Устанавливаем механизм электростеклоподъемника передней двери и монтажную панель в обратной последовательности.
Если будет установлен новый механизм стеклоподъемника, то перед установкой монтажной панели следует переместить держатель стекла так, чтобы сухари обоих рычагов механизма стеклоподъемника заняли положение между двумя просечками в держателе каждой стороны…
…так, чтобы просечки не были видны.
СНЯТИЕ СТЕКЛОПОДЪЁМНИКА ЗАДНЕЙ ДВЕРИ
Вынимаем уплотнитель троса внутренней ручки двери из отверстия в монтажной панели и продеваем уплотнитель вместе с тросом во внутреннюю полость двери.
Отсоединяем колодку жгута проводов от динамика.
На автомобиле с электростеклоподъемниками нажимаем на фиксатор и отсоединяем колодку жгута проводов от мотор-редуктора стеклоподъемника.
Отводим монтажную панель от внутренней панели двери и одновременно выводим жгуты проводов вместе с их уплотнителем из отверстия в монтажной панели.
Снимаем монтажную панель в сборе со стеклоподъемником.
Устанавливаем механизм стеклоподъемника задней двери в сборе с монтажной панелью в обратной последовательности.
Для того, чтобы фиксаторы замка двери вошли в отверстия монтажной панели, рекомендуем для удобства воспользоваться инструментом в виде крючка, показанным на фото. Если фиксаторы или втулки при демонтаже повреждены, то их можно заменить саморезом.
Для этого необходимо просверлить отверстие размером под диаметр самореза в середине расположения втулок.
СНЯТИЕ ЭЛЕКТРОСТЕКЛОПОДЪЁМНИКА ПЕРЕДНЕЙ ДВЕРИ
Работу проводим для замены механизма электростеклоподъемника.
Операции по снятию электростеклоподъемника показаны на водительской двери, механизм электростеклоподъемника правой двери снимается аналогично.
Поднимаем стекло в верхнее положение и крепим его скотчем к рамке двери.
Вынимаем уплотнитель троса внутренней ручки двери из отверстия в монтажной панели и проталкиваем уплотнитель вместе с тросом во внутреннюю полость двери.
Проталкиваем внутрь фиксаторов запорные втулки крепления замка — их всего три.
Данную операцию следует производить с особой осторожностью, чтобы не повредить лепестки фиксаторов.
Если фиксаторы или втулки при демонтаже повреждены их можно заменить саморезом.
Для этого необходимо просверлить отверстие размером под диаметр самореза в середине расположения втулок.
После снятия монтажной панели соберите запорные втулки, они будут нужны при последующей установке монтажной панели.
Отсоединяем колодку жгута проводов от динамика.
Вынимаем уплотнитель жгута проводов электропривода блокировки замка из отверстия монтажной панели двери.
Пассатижами извлекаем семь пластмассовых держателей жгутов проводов из отверстий монтажной панели.
Расположение болтов крепления монтажной панели двери
Немного отведя монтажную панель от двери, отсоединяем колодку жгута проводов от электропривода блокировки замка…
…и выводим колодку и жгут проводов из отверстия в монтажной панели.
Проталкиваем уплотнитель жгутов проводов внутрь монтажной панели…
…и выводим жгуты проводов через отверстие в монтажной панели.
Снимаем монтажную панель в сборе со стеклоподъемником.
Механизм электростеклоподъемника передней двери
Устанавливаем механизм электростеклоподъемника передней двери и монтажную панель в обратной последовательности.
Если будет установлен новый механизм стеклоподъемника, то перед установкой монтажной панели следует переместить держатель стекла так, чтобы сухари обоих рычагов механизма стеклоподъемника заняли положение между двумя просечками в держателе каждой стороны…
…так, чтобы просечки не были видны.
СНЯТИЕ СТЕКЛОПОДЪЁМНИКА ЗАДНЕЙ ДВЕРИ
Вынимаем уплотнитель троса внутренней ручки двери из отверстия в монтажной панели и продеваем уплотнитель вместе с тросом во внутреннюю полость двери.
Отсоединяем колодку жгута проводов от динамика.
На автомобиле с электростеклоподъемниками нажимаем на фиксатор и отсоединяем колодку жгута проводов от мотор-редуктора стеклоподъемника.
Отводим монтажную панель от внутренней панели двери и одновременно выводим жгуты проводов вместе с их уплотнителем из отверстия в монтажной панели.
Снимаем монтажную панель в сборе со стеклоподъемником.
Устанавливаем механизм стеклоподъемника задней двери в сборе с монтажной панелью в обратной последовательности.
Для того, чтобы фиксаторы замка двери вошли в отверстия монтажной панели, рекомендуем для удобства воспользоваться инструментом в виде крючка, показанным на фото. Если фиксаторы или втулки при демонтаже повреждены, то их можно заменить саморезом.
Для этого необходимо просверлить отверстие размером под диаметр самореза в середине расположения втулок.
