Доработка реле дворников гранта

Обновлено: 08.01.2025

Не верная работа дворников входит в список пяти неисправностей при которых запрещена любая эксплуатация автомобиля, даже движение до места ремонта. Поэтому следует со всей серьёзностью относиться к вопросам ремонта и диагностики механизма дворников.

Почему могут не работать дворники?

Самые основные причины, по которым могут не работать дворники на Лада Гранта.

Неисправен подрулевой переключатель режима работы дворников.
Неисправно контактное реле.
Неисправен предохранитель.
Неисправен механизм дворников (моторчик, рампа).
Обрыв цепи.

Рассмотрим каждую из этих причин отдельно.

Перегорел предохранитель

Самая часто возникающая ситуация — это перегорание предохранителя. Начинать диагностику следует именно с него, для этого замените предохранитель на другой из монтажного блока. Номер предохранителя стеклоочистителя в монтажном блоке F4. Подробная схема монтажного блока здесь.

Предохранитель стеклоочистителя обозначен стрелкой

Реле дворников «приказало долго жить»

Если при замене предохранителя на заведомо исправный дворники по прежнему не работают, то проверяют контактное реле. Проверка такая же, его меняют на заведомо исправное.

Реле стеклоочистителя обозначено стрелкой

Не верная работа подрулевого переключателя

Дворники автомобиля работают только при включённом зажигании. Поэтому, если вы пробуете включить стеклоочиститель на выключенном зажигании и ничего не происходит, то это не поломка!

Подрулевой переключатель режимов работы дворников автомобиля

Если не работает какой-то из режимов, то скорее всего вышел из строя подрулевой переключатель.

Если при замене подрулевого переключателя на исправный дворники по прежнему не работают, то необходимо смотреть приходит ли напряжения на разъём предохранителя.

Снимаем переключатель режимов дворников для визуальной диагностики

Если напряжение на разъёме предохранителей присутствует, то подрулевой переключатель исправен.

Поломка механизма дворников

Часто откручивается гайка на 13

Начинают проверку с визуального осмотра механизма и проверки затяжки резьбовых соединений. Не редкая ситуация когда не затянута гайка на выходном валу редуктора механизма дворника, который удерживает кривошип привода трапеции. Далее, пробуют подать напряжение на моторчик напрямую с аккумулятора, это поможет выяснить, исправен ли ли моторчик дворников.

Отсутствие напряжения на моторчике

Если после проверки реле, предохранителей и переключателя дворники по-прежнему не работают, то проверяют напряжение на клеммах моторчика. Если оно отсутствует, то где-то обрыв цепи.

Штатное реле стеклоочистителя (526,3747-03) автомобилей Лада Гранта, Калина или Приора после омывания лобового стекла предусматривает 4 взмаха дворников. Для качественной очистки достаточно двух взмахов, а последующие два взмаха проходят уже по сухому стеклу со скрипом. Решить проблему можно при помощи доработки реле дворников, что позволит уменьшить количество взмахов щеток стеклоочистителя.

Для Lada Granta, Kalina, Priora

Стоит отметить, что в продаже можно найти реле стеклоочистителя с расширенными возможностями:

Есть регулировка паузы, то есть можно установить любое время между взмахами дворников;
Три взмаха после омывателя, вместо четырех (нет проблемы скрипа дворников по стеклу);
После омывателя первый взмах с задержкой.

Однако, самостоятельная замена резистора в реле обойдется всего в 5 рублей, а функциональное реле будет в 70-100 раз дороже.

Для Lada Granta FL

На Lada Granta FL (обновленном семействе) установлено реле 66.3787, отличающееся от предыдущих тем, что в нём впаяны SMD-резисторы. Они очень маленькие, поэтому перепаять их своими руками будет не так легко. Для замены потребуется SMD-резистор номер 183 (18 кОм), а перепаять смогут в сервисе по ремонту телефонов за 50 рублей. Нужно заменить резистор 3922 (39 кОм) на 183-й. После доработки будет 2 взмаха дворников, а не 4. Автор Станислав Иванов

Напомним, улучшить очистку лобового стекла можно при помощи замены штатных жиклеров (форсунок омывателя) на веерные.

Большинство предохранителей гранты расположены в монтажном блоке в салоне автомобиля. На корпусе монтажного блока указаны порядковые номера предохранителей и реле. Назначение реле и защищаемые предохранителями цепи обозначены условными символами на внутренней стороне накладки панели приборов, которая закрывает место установки предохранителей. Там же для предохранителей указана сила тока. Слева от монтажного блока Lada Granta могут быть установлены дополнительные реле.

Автомобили ВАЗ 2190, ВАЗ 2191 — 2011, 2012, 2013, 2014, 2015 года выпуска.

Рассмотрены также автомобили Лада Гранта Лифтбек, Гранта Люкс, Гранта стандарт, Гранта Норма.

Где находится монтажный блок у гранты.

В салоне. Монтажный блок предохранителей и реле установлен в панели приборов с левой стороны.

1. Потянув, снимаем накладку панели приборов

2. По номеру внутренней стороны накладки находим предохранитель неисправной цепи

3. С помощью пинцета извлекаем неисправный предохранитель

Иногда нить предохранителя остается целой, в то время как ее соединение внутри предохранителя нарушено. Визуально определить такую неисправность невозможно. В этом случае оценить состояние предохранителя можно при помощи омметра или контрольной лампы.

Схема расположения предохранителей и реле в монтажном блоке.

Расшифровка предохранителей и реле в монтажном блоке лады гранты.

Предохранители

Электронный блок управления двигателем, реле электровентилятора системы охлаждения, топливные форсунки

Не нравилось что делает 4 взмаха, руки зачесались, залез внутрь.
Заменил резистор 3922 (39,2 кОм), на 2002 (20 кОм) первое что в руки попалось…
Стало 2-3 взмаха, что меня очень устроило.
Странно вобщем, то 2 то 3 :) главное что не 4 ;)

Надо проверять, инфу, но для тех кому надо изменить паузу перел срабатыванием дворников, нужно менять конденсатрр 47 мкФ, самый большой электролит с 47 на 100 мкФ

Лада Гранта Лифтбек 2017, двигатель бензиновый 1.6 л., 87 л. с., передний привод, механическая коробка передач — своими руками

Машины в продаже

Лада Гранта, 2015

Лада Гранта, 2021

Лада Гранта, 2016

Лада Гранта, 2013

Комментарии 22

Впаял резистор 18 кОм получил стабильно 2 взмаха. Конденсатор перепаял на 100 мкФ, получил более приятную задержку между взмахами в прерывистом режиме.

А паять чего-нибудь нужно в этой машине?

Всё, от пыльников заканчивая ступичными гайками, всё пропаял, иди внедорожье покоряй… Троль

Как все таки авто-производители в России не хотят слышать мнения автовладельцев и где тут повышения качества и спроса. Вот и я озадачился этой переделкой, не нравиться мне что дворники по сухому стеклу трут целых 4 раза, когда хватает 2

Вобщем выпаял я этот резистор. И о чудо после того как побрызгал на стекло дворники не машут. Не машут вобще. НО есть минус если включить первую скорость и выключить то дворники не останавливаются, пока не выключишь зажигание. так что эксперимент не удался.

Не мучал родное реле, взял от восьмерки и махает 2 раза) было 5

Кому как повезло :) мне и нештатное пришло не то и опять 4 раза :)

Не мучал родное реле, взял от восьмерки и махает 2 раза) было 5

А у вас стояло реле как у автора? На новой гранте FL тоже такое реле. Хотел сделать так же как и на старой калине, перепаять сопротивление, разобра рела, а тут оно другое…
Вот думаю купить реле и перепаять, другое будет интересно работать на новой гранте?

Погоди те а если этот резистор вобще убрать, то получается побрызгал на стекло, а дворники махать не будут? или я ошибаюсь?

Очередная доработка продукции АВТОВАЗа, предназначенная для пересевших с иномарок. У меня на фольксвагене была фишка — в зависимостои от интервала включения/выключения первого положения стеклоочистителя регулировалась пауза между взмахами щеток дворников. На гранте во воремя дождя этой фишки мне не хватало, вот и решил приобрести релюшку от 12v (благо она и стоит совсем не дорого). Пришло реле ещё зимой, но в это время года стеклоочистители у нас не очень популярны, да и ковыряться на морозе в монтажном блоке неохота. Поэтому провалялось реле дома на полке до наступления весны.

Извлекать реле из монтажного блока гранты предполагается с помощью вот такого съемника.

Интересно, подумал я, такого даже в иномарках не видал. И дальше понял почему. Вытащить релюху без двух перекуров и четырехэтажных матов ну просто не реально. Пришлось воспользоваться советами товарищей, уже проводивших данную процедуру — снять соседние реле. Правое реле (маленькое) с помощью съемника очень легко было удалено

Левое чуть посложнее, но тоже покинуло своё законное место. А вот, чтобы вытащить родное реле стеклоочистителей понадобилось минут 15. Пробывал и отверткой и съемником — бесполезно. В итоге враскачку, кое-как его снял.

Ну а установка нового и возвращение на свои места соседних старых — дело одной минуты

Качество обзорности дорожного полотна — один из ключевых факторов безопасности, предотвращения аварийной ситуации. Практически каждый третий водитель сталкивается с проблемой некачественной очистки лобового / заднего стекла.

В солнечную погоду это не столь важно, как в дождь, туман, снег, когда каждая секунда на счету. Наиболее распространенный дефект — образование «островков» грязи по центру, краям лобового стекла. При прямолинейном движении обзорности не препятствует, но когда начинаешь поворачивать, ощущаешь всю «прелесть». Решение проблемы одно — замена дворников Гранта лифтбек, даже несмотря на фактическое отсутствие дефектов, повреждений.

Типы дворников для Лада Гранта

На отечественные модели ВАЗ допускается установка одного из трех типов стеклоочистителей:

каркасные;
гибридные;
бескаркасные.

По умолчанию, с завода устанавливают каркасного типа, как наиболее экономный вариант. Однако такая конструкция недолговечная, неэффективная ввиду быстрого износа, деформации под лучами солнца. Основу щетки составляет металлическая полоска с подвижными рычагами и резиновым очистителем.

Гибридный вариант дворника отличается от предшественника тем, что имеет меньшие размеры и низкую посадку. Бескаркасная модель изготовлена из ударопрочного пластика с резиновым уплотнителем на конце.

Бесконтактный вариант считается самым эффективным, с длительным сроком эксплуатации, хорошей адаптацией к температурным перепадам.

Существует и четвертый тип щеток — зимние. Они предназначены для использования при отрицательных температурах. Конструкция у основания уплотнена дополнительным слоем пластика. На поверхности имеется специальный выступ для отброса снега, льда с лобового стекла.

Способ фиксации всех четырех типов — «J» — образный. Предыдущие модификации имели отличный механизм, который считается уже устаревшим и неэффективным.

Размеры дворников Гранта лифтбек

№	Расположение	Артикул	Цена (руб.)*
1.	Передний правый (400мм)	3397004667	от 150
2.	—/— левый (600мм)	3397004673	от 190
3.	Размер заднего дворника Гранта лифтбек, универсал (500мм)
4.	Аналоги от AVS Crystal	AV9014426S	от 250

*цены указаны состоянием на 17.09.2018 года.

Приведенные цены на бюджетные комплектующие, при покупке продукции именитых брендов стоимость увеличивается.

Подвеска

Амортизаторы, Стойка амортизатора, Отбойник амортизатора, Пыльник амортизатора, Втулка амортизатора, Задние амортизаторы, Опора амортизатора, Опорный подшипник, Передние амортизаторы, Сайлентблок амортизатора, Пружины, Задние пружины, Опора пружины, Передние пружины, Рычаги подвески, Сайлентблок рычага, Задний рычаг, Болт рычага, Верхний рычаг, Левый рычаг, Нижний рычаг, Передний рычаг, Поперечный рычаг, Правый рычаг, Продольный рычаг, Шаровая опора, Ступица, Подшипник ступицы, Гайка ступицы, Болт ступицы, Задняя ступица, Колпак ступицы, Передняя ступица, Сальник ступицы, Шпилька ступицы, Стабилизатор, Втулки стабилизатора, Стойки стабилизатора, Рессоры, Болт рессоры, Втулка рессоры, Задняя рессора, Кронштейн рессоры, Лист рессоры, Палец рессоры, Передняя рессора, Подушка рессоры, Сайлентблок рессоры, Серьга рессоры, Стремянка рессоры, Пневмоподвеска, Компрессор пневмоподвески, Пневмобаллоны, Блок пневмоподвески, Поворотный кулак, Поворотный подшипник, Цапфа, Шкворень, Задняя балка, Сайлентблок балки, Подрамник, Сайлентблок подрамника, Колесные проставки

Где находится реле дворников на Гранта лифтбек

Многие автомобилисты сталкиваются с тем, что периодически стеклоочистители перестают исправно работать, внезапное включение, отключение. В 95% случаев причина кроется в реле – регуляторе. Оно расположено под приборной панелью в левой части. Для доступа с последующей заменой потребуется отвернуть пластиковую крышку, извлечь реле. Далее заменить новым и закрыть пластиковый корпус вновь.

Реле заднего (переднего) дворника Гранта лифтбек имеет несколько режимов паузы. Это очень удобно для снижения частоты очистки при незначительном дожде. Диапазон паузы изменяется от 1 до 65 секунд. Водитель самостоятельно регулирует наиболее оптимальный режим. Каталожный артикул: 723.3777. Изделие полностью идентично с реле на моделях ВАЗ, Приора, Калина, Калина 2. На моделях ВАЗ до 2001 года выпуска установлено реле с четырьмя контактами, в отличие от новых, где целых шесть.

В чём преимущество реле с регулируемой паузой

Как правило все современные автомобили имеют минимум 2 режима работы стеклоочистителей: прерывистый (то есть с паузой между взмахам щёток) и постоянный. А приходилось ли вам сталкиваться с ситуацией, когда при слабом моросящем дожде в режиме работы стеклоочистителей «с паузой» эта самая паузы слишком короткая и дворники «шкрябают» по ещё не успевшему намокнуть лобовому стеклу? Думаю большинство водителей попадали в подобные ситуации. Если на вашем автомобиле нет возможность отрегулировать паузу в работе щёток остаётся только два способа решения вышеозначенной проблемы. Первый — включать и выключать дворники по мере необходимости, но это отвлекает водителя от управления автомобилем, создаёт дополнительные риски для безопасного вождения, особенно если поездка дальняя. Второй способ — оставить всё как есть, то есть смириться с ходом щёток по сухому стеклу, однако это во-первых приводит к повышенному износу чистящей ленты дворников, во-вторых может раздражать водителя.

Реле стеклоочистителя с регулируемой паузой позволяет за счёт подпора необходимой паузы между взмахами дворников, легко и наиболее эффективно решить вышеназванную проблему, сделав поездку в условиях мелкого дождя наиболее комфортной.

Существует два типа подобных реле:

с несколькими заранее заданными интервалами между взмахами (например: 1, 2,4,8, 10 секунд, водителю остаётся только выбрать наиболее подходящий к текущим условиям интервал;
с возможность установки любого необходимого интервала, т.е. водитель исходя из текущих условий может установить по определённому алгоритму практически любой интервал.

Пошаговая инструкция по самостоятельной замене дворников

Передние

устанавливаем машину на ровную платформу, выжимаем ручной тормоз, глушим двигатель;
ключом на «10» поочередно выкручиваем гайки на штоках стекло держателей, извлекаем щетки;
проводим профилактику шлицов, осматриваем их состояние, целостность, принимаем решение о целесообразности замены;
устанавливаем новые очистители, привинчиваем гайки вновь.

Задний

Задний дворник Гранта лифтбек меняем по схожему сценарию:

откидываем пластиковый защитный колпак у основы крепления очистителя;
выкручиваем гайку на «10»;
снимаем изделие целиком, заменяем новым, завинчиваем гайку вновь.

Отзывы

№	Положительные
1.	Геннадий, 42 года: после покупки машины прошел год, нареканий нет, все работает исправно. Стеклоочистители «походят» еще один сезон, после чего заменю новыми. Кстати, установлены родные, заводские.
2.	Кирилл, 38 лет: пока нет денег на покупку гаража, поэтому машина стоит круглый год на улице. Это конечно плохо, но что поделать. Несмотря на суровую зиму, дворники выдержали морозы, очищают хорошо, без островков. С завода установлены: 3397004667, 3397004673.
3.	Вячеслав, 35 лет: Гранте уже второй год, в целом машиной доволен. Особо не гоняю, заливаю хорошие масла, заправляю качественным горючим. На удивление состояние уплотнителей хорошее, стеклоочистители также в норме. Мой совет автолюбителям. За такую цену трудно отыскать что-то лучшее.
4.	Николай, 41 год: работаю таксистом, целые сутки за рулем, машина работает на износ. На днях заменил правый дворник, так как начал немного оставлять полоски. Дефектом это не считаю, хотя мог бы еще послужить.
5.	Дмитрий, 39 лет: работаю менеджером в автомагазине, специализируюсь на запчастях к отечественным ВАЗам. Детали к Гранта в меньшей степени пользуются спросом, причины очевидны — улучшено качество. Чего нельзя сказать о Приоре, хотя машина также хорошая.
6.	Сергей, 39 лет: месяц назад попал в аварию, заменил лобовое стекло. Стеклоочистители начали плохо затирать, пришлось заменить новыми, на дефект не грешу, скорее стекло вмонтировано с чрезмерным уклоном.
Отрицательные
1.	Николай, 45 лет: после покупки Гранта сразу заменил ряд деталей и комплектующих, в том числе, дворники. Недостаточно очищают, периодически поскрипывают, для меня это неприемлемо.
2.	Виктор, 50 лет: после зимы левый дворник начал постукивать на среднем режиме. Заменил новым заводским, но проблема не решилась. В магазине посоветовали купить от Рено Логан, пользуюсь несколько месяцев, нареканий нет.

Вывод Процесс самостоятельной замены дворников Гранта лифтбек вовсе не сложный. По времени отнимает не более 10 минут. При условии покупки оригинальных щеток ресурс эксплуатации последних 2 – 3 года, без ограничения пробега. Относительно марки производителя, то здесь решение сугубо индивидуальное для каждого владельца. Выбор зависит от размера бюджета, который вы готовы потратить на автомобиль.

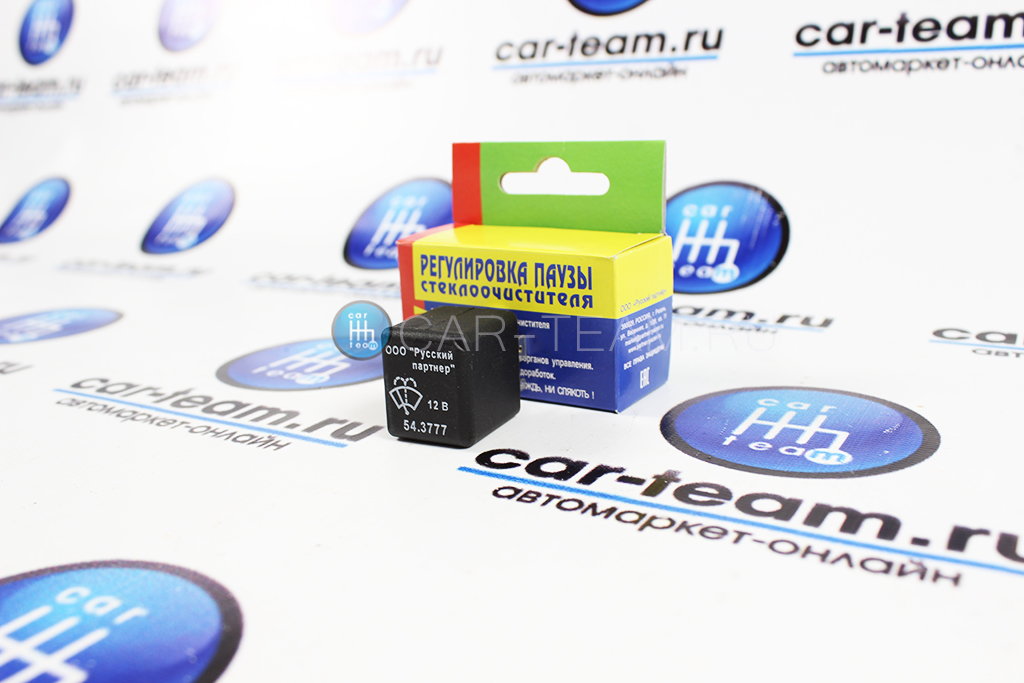

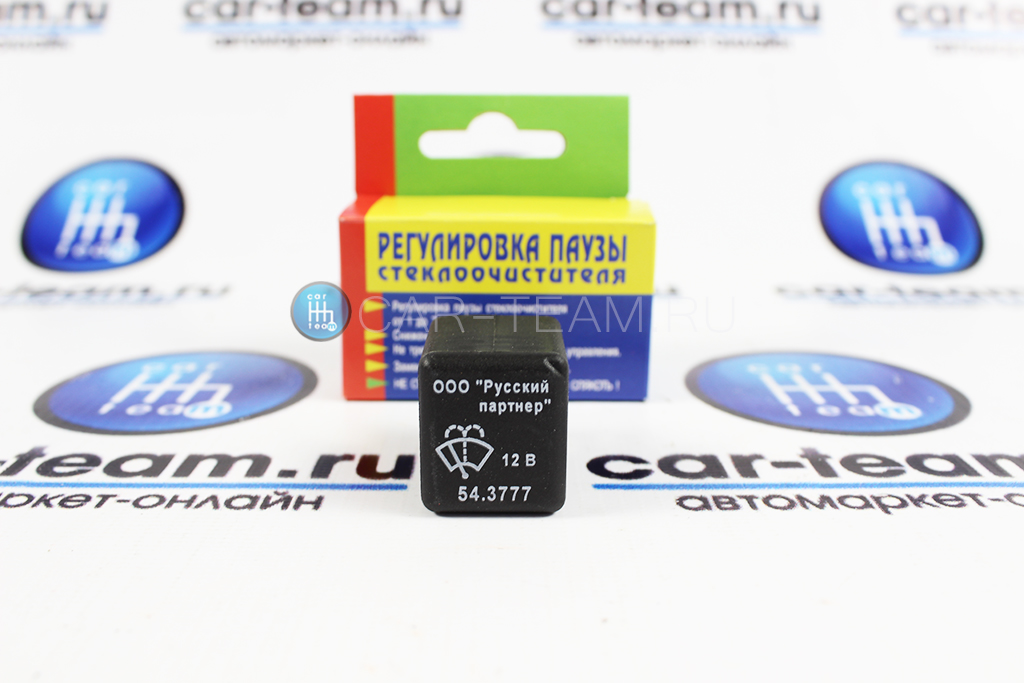

Реле стеклоочистителя с регулировкой паузы для Лада Гранта, Калина, Приора, Datsun

ОписаниеРегулировка паузы стеклоочистителя от 1 до 70 секунд. Замена штатного реле без доработок для ВАЗ 2108-09 (блок предохранителей 39…3722), ВАЗ 2113-15, Лада Гранта, Калина, Приора, ГАЗ 3111. Также подходит для иномарок, в зависимости от модели автомобиля. Пауза изменяется в диапазоне от 1 до 70 секунд и определяется водителем по степени загрязнения ветрового стекла автомобиля.

Не нужно менять электрическую проводку или вносить дополнения в переднюю панель автомобиля для того, чтобы «научить» Вашу машину регулировать паузу стеклоочистителя.

Реле выглядит как штатное и устанавливается на его место. Каждое изделие снабжено подробной инструкцией по установке и использованию. При его приобретении нет необходимости обращаться в мастерскую для установки. Воспользоваться новыми возможностями реле сможет любой автолюбитель!

Реле с возможностью регулировки паузы стеклоочистителя снижает износ щеток и уменьшает риск получения на ветровом стекле характерных следов «шлифовки».

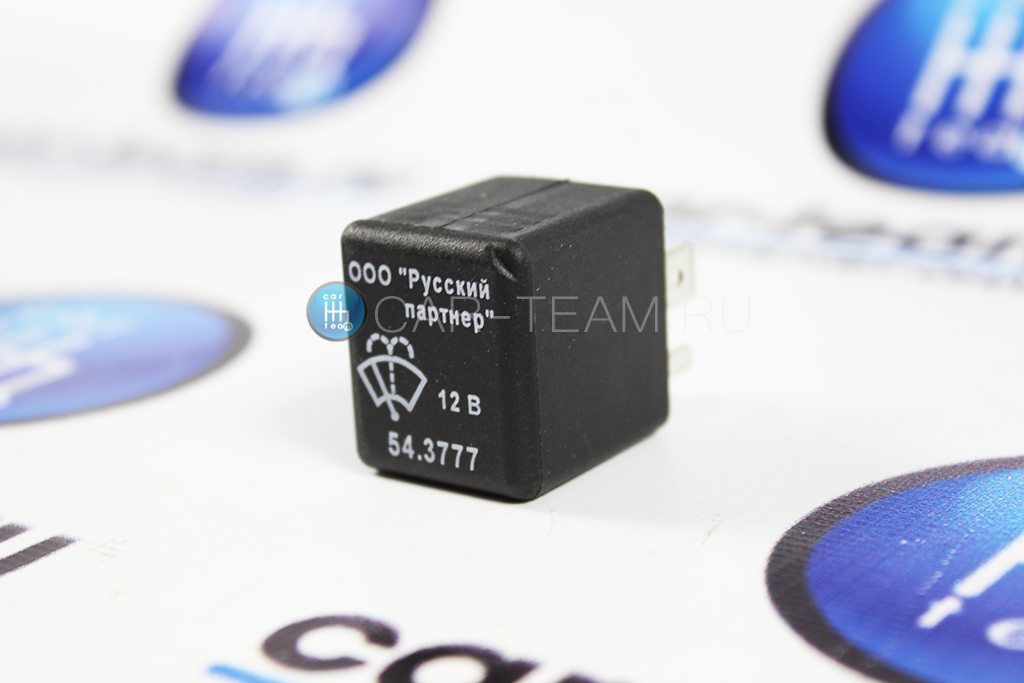

Модель 54.3777 устанавливается на автомобили:

• ВАЗ 2113, 2114, 2115; • ВАЗ 2108, 2109 с новым блоком предохранителей 39….3722 • ВАЗ 1117, 1118, 1119 ( Калина ); • ВАЗ 2170, 2171, 2172 ( Приора ); • ГАЗ 3111; • ИЖ 2126 (ОДА) с «новым!» блоком предохранителей.

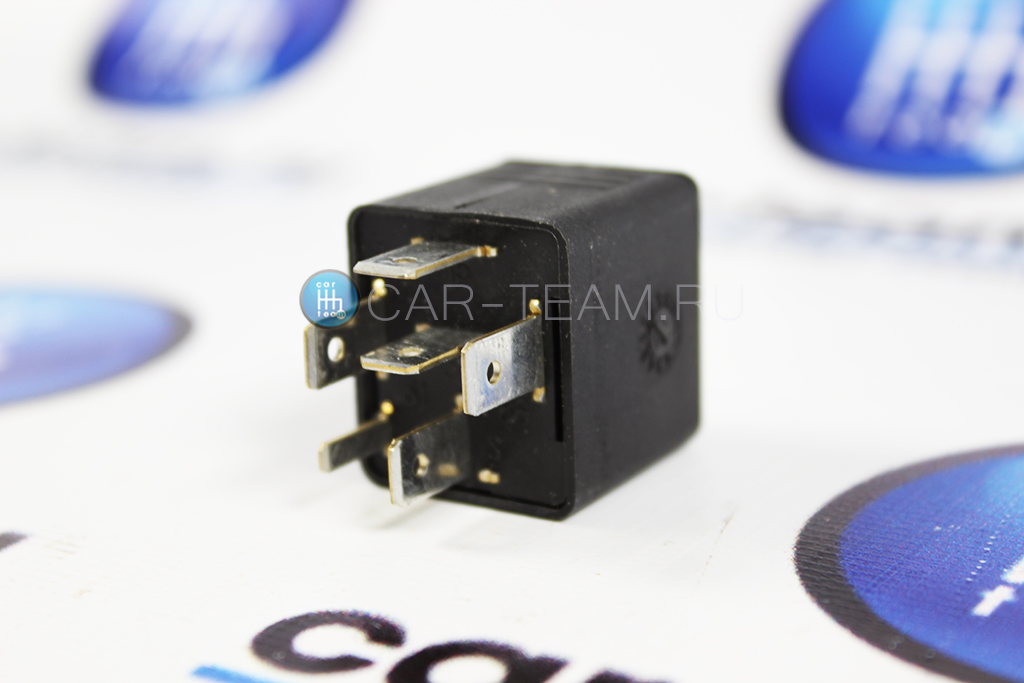

Реле 54.3777 имеет «европейское» расположение контактов. Возможность применения реле на: Alfa Romeo, Audi, Citroen, Opel, Peugeot, Porsche, Renault, Saab, Seat, Skoda, Volkswagen, Volvo и других иномарках, — зависит от конкретной модели автомобиля.

Регулеровка паузы:

Перевести переключатель режимов стеклоочистителя в положение «Прерывистый режим». Установится стандартная пауза работы стеклоочистителя (примерно 4 секунды между взмахами щеток).

Для изменения паузы надо перевести переключатель в положение «Выключено» и, выдержав требуемую паузу, перевести в положение «Прерывистый режим». Установится новое значение паузы.

Паузу можно уменьшить, переведя переключатель в положение «Непрерывный режим» и в течение первого взмаха щеток обратно — в положение «Прерывистый режим». Установится новое значение паузы.*

*Паузу можно изменить в любое время, повторив шаг 2 или 3.

Откройте крышку блока реле и предохранителей. Извлеките установленное реле стеклоочистителя (оно имеет шесть контактов), и используйте его как запасное. Установите реле с возможностью регулировки паузы на место извлеченного. Закройте крышку блока. Реле готово к работе.

Предохранители и реле в Лада Гранта, электрические схемы

Если вы купили Гранту и у вас начались проблемы с электрикой, возможно вы столкнулись с заводским браком. Но не пугайтесь раньше времени, первым делом нужно проверить предохранители и реле в Лада Гранта и выяснить причину неисправности. Если вам повезёт, то отделаетесь простой заменой предохранителя.

Если нет, то возможно придётся ехать в автосервис или же устранять неполадки электроники самому. Запомните — главное в таких случаях полностью разобраться в проблеме, не жалейте на это времени, ведь любой автовладелец должен знать как можно больше про свой автомобиль (тем более отечественный).

Блок реле Лада Гранта

Реле находятся в том же блоке предохранителей и реле, который расположен слева от рулевой колонки под крышкой.

K1 — реле вентилятора печки

K2 — реле электростеклоподъемников. Если они не работают, проверьте также предохранитель F2, если не поможет, то дело может быть в блоке управления.

K3 — реле стартера. Если он не работает (не крутит) и данное реле рабочее, проверьте уровень заряда аккумулятора. Также дело может быть во втягивающем или в замке зажигания и его контактах.

K4 — реле клеммы 15 замка зажигания

K5 — реле поворотников и аварийной сигнализации. Если поворотники горят и не выключаются, возможно замкнуло это реле. Проверьте также предохранитель F3 (режим «аварийки»).

K6 — реле стеклоочистителя. Проверьте также предохранитель F4.

K7 — реле дальнего света. Проверьте также предохранители F14 и F15 и сами лампы.

K8 — реле звукового сигнала. Проверьте также предохранитель F20, контакты выключателя сигнала на руле.

K9 — реле ближнего света. Проверьте также предохранители F12 и F13 и сами лампы.

K10 — реле обогрева заднего стекла. Если не работает обогрев, дело может быть и в предохранителе F8.

K11 — реле блока управления двигателем. Проверьте также предохранитель F1.

K12 — реле электрического бензонасоса. Проверьте также предохранитель F21.

Схема расположения предохранителей в монтажном блоке

Схема монтажного блока

Блок предохранителей (наносил цифры весь день)

Подсказка. На обратной стороне декоративной заглушки, есть схема расположения предохранителей и контактного реле в монтажном блоке!

Регулировка паузы стеклоочистителя от 1 до 70 секунд. Замена штатного реле без доработок.

В комментариях к заказу укажите модель Вашего автомобиля.

Установка реле:

Откройте крышку блока реле и предохранителей.
Извлеките установленное реле стеклоочистителя (оно имеет шесть контактов), и используйте его как запасное.
Установите реле с возможностью регулировки паузы на место извлеченного.
Закройте крышку блока. Реле готово к работе.

Регулировка паузы:

Перевести переключатель режимов стеклоочистителя в положение "Прерывистый режим". Установится стандартная пауза работы стеклоочистителя (примерно 4 секунды между взмахами щеток).
Для изменения паузы надо перевести переключатель в положение "Выключено" и, выдержав требуемую паузу, перевести в положение "Прерывистый режим".Установится новое значение паузы.
Паузу можно уменьшить, переведя переключатель в положение "Непрерывный режим" и в течение первого взмаха щеток обратно — в положение "Прерывистый режим". Установится новое значение паузы.*

* Паузу можно изменить в любое время, повторив шаг 2 или 3.

Обязательно на автомобилях Лада Гранта и Лада Калина 2, перед покупкой убедитесь что у Вас установлено реле 6ти контактное такое как на фото, так как на некоторых автомобилях этих моделей бывает реле 4х контактное!

Автомобиль:

2108/2109/21099 , 2113/2114/2115 , Гранта , Калина 1 , Калина 2 , Приора

Отзывы

Доставка товара осуществляется по России и СНГ:

1. Почтой России (от 350р и выше)

Доставка во все регионы РФ и страны СНГ

2. Транспортными Компаниями (от 350р и выше)

Доставка по России и в республику Казахстан

ТК Энергия (nrg-tk.ru)
ТК Деловые Линии (dellin.ru)
ТК СДЭК (www.cdek.ru)
ТК ПЭК (pecom.ru)
ТК КИТ (tk-kit.ru)

3. Самовывоз

Заказ можно забрать в офисе по адресу г. Тольятти, 40 лет победы 38, ТД "Малахит" 1 этаж.

Сроки ожидания отправки заказа в нашем интернет-магазине ориентировочно 2-7 рабочих дней, крупные заказы 7-14 раб. дней; окрас бамперов, зеркал, кузовных деталей, спойлеров и т.д. 7-14 раб. дней; изготовление выхлопных систем Stinger, STT, Dk-pro 7-14 раб. дней; пошив чехлов, обивок, рулей, ручек кпп, eva-ковриков и т.д. 7-14 раб. дней.

В течении данного периода мы вышлем Вам трек-номер на эл. почту для отслеживания посылки в пути.

Оплата может быть произведена следующими способами:

1. Оплата на карту Сбербанка

Оплатить можно с помощью приложения СБЕРБАНК-Онлайн и других приложений Банков.

После оформления заказа, производя оплату не указывайте комментарии , мы сами поймем по сумме заказа и ФИО отправителя.
После получения средств, статус вашего заказа будет изменен на оплачен до 17.00 текущего дня, или с 9.00 следующего по Московскому времени.

2. Банковской картой

Автоматический прием платежей с использованием Банковских карт МИР, VISA International, Мastercard.

Также можно оплачивать кредитными картами с льготным периодом кредитования.

Для выбора оплаты товара с помощью банковской карты на соответствующей странице необходимо нажать кнопку «Оплата заказа банковской картой».

2. Оплата на QIWI-кошелек 89272115207

3. Оплата на Яндекс.Деньги 410013993950891

5. Оплата на расчетный счет для ЮЛ и ИП (комиссия 6%)

Пришлите реквизиты Вашей организации на эл.почту [email protected] для выставления счета. После оплаты счета обязательно присылайте платежное поручение.

4. Наложенный платеж Почты России (комиссия от 4%)

ВАЖНО! При отправке наложенным платежом ПОЧТА РОССИИ возьмет комиссию за оказание услуги наложеннго платежа 150-300р, также увеличивается стоимость доставки в связи с оценкой товара.

Доставка наложенным платежом возможна только по России.

ВНИМАНИЕ! При выборе оплаты наложенным платежом, стоимость доставки оплачивается вперед до отправки, за сам товар при получении.

Сумма заказа по наложенному платежу не должна превышать 5000р, также наложенным платежом не отправляются окрашенные детали, товары сшитые под заказ чехлы, обивки, вставки в двери, ева-коврики, рули и т.д. (минимум по 50% предоплате).

Обязательно сохраняйте чек оплаты или скриншот перевода.

Лучшими гарантиями выполнения заказов, и их качество, являются отзывы наших клиентов.

С отзывами о нашей работе можно ознакомится в нашей группе ВКонтакте https://vk.com/topic-136384247_36675422?offset=180

Мы гарантируем качество продукции, порядочность и своевременное выполнение всех требований по пересылке товара.

Увидел такую штуковину у ARTUR64 ! прикинул…и решил себе тож купить и поставить!

Покупка не заставила себя долго ждать! примерно через час я уже стоял в очереди на выдачу товара!

еще через пол часа сидел в машине и ковырялся в запанельном пространстве!)

и минут через 10 любовался полученным результатом!

Установка на интуитивном уровне! разъединяешь заводские фишки и вставляешь от покупного реле, розовый провод соединяешь с розовым и вуаля! все работает!

я много читал про то как перепаивают схемы, ставят реле от 08-09, ставят регулируемые резисторы от телевизоров…

все это доступно сейчас в магазине за 250 российских рублЁв!

сделал пару фото и видео!

Не много о самом реле 63.3777:
Пауза изменяется в диапазоне от 1 до 70 секунд и определяется водителем по степени загрязнения ветрового стекла автомобиля.
Не нужно менять электрическую проводку или вносить дополнения в переднюю панель автомобиля для того, чтобы "научить" Вашу машину регулировать паузу стеклоочистителя.

УСТАНОВКА РЕЛЕ
1. Отсоедините жгут проводов от подрулевого переключателя стеклоочистителя, разомкнув 6-ти контактный разъем, который находится за панелью приборов или внутри кожуха рулевой колонки.

2. Подсоедините реле 63.3777 в образовавшийся разрыв жгута, используя 6-ти контактные колодки реле.

3. Используя клипсу для быстрого соединения, подсоедините свободный проводник реле к проводнику, соединяющему подрулевой переключатель с мотором омывателя. Это один из проводников 2-х контактной колодки подрулевого переключателя, потенциал которого при включении омывателя изменяется с +12 В на 0 В или наоборот (в зависимости от конкретной марки автомобиля).

4. Используя отверстие в корпусе, закрепите реле на автомобиле. Реле готово к работе.

1. Переведите переключатель режимов стеклоочистителя в положение «Прерывистый режим» – установится стандартная пауза работы стеклоочистителя (примерно 4 секунды между взмахами щеток).

2. Для изменения паузы переведите переключатель в положение «Выключено» и, выдержав требуемую паузу, переведите в положение «Прерывистый режим». Установится новое значение паузы.
Паузу можно уменьшить. Для этого выдержите требуемый интервал времени в положении «Прерывистый режим», затем переведите переключатель в положение «Непрерывный режим» и в течение первого взмаха щеток обратно – в положение «Прерывистый режим». Установится новое значение паузы.
При омывании стекла щетки делают 2-4 взмаха после выключения омывателя (большее количество взмахов соответствует более длительной работе омывателя).

3. Паузу можно изменить в любое время, повторив шаг 2 или 3.

И ТАК, ПОСТАВИЛ Я ЭТО РЕЛЕ ВЧЕРА 30.05.12
А УЖЕ 31.05.12 НОЧЬЮ В ДОЖДЬ ПОДТВЕРДИЛ КАК ЭТО УДОБНО!) РАБОТАЮТ НА УРА! БРАТ УДИВИЛСЯ ГОВОРИТ КАК У ОТЦА НА ЛАНСЕРЕ!

Щетки стеклоочистителей призваны обеспечивать хорошую видимость на дороге даже в дождь и снег. Однако не на всех автомобилях существует возможность их прерывистой работы. Например, при моросящем дожде частая работа щеток не нужна. Но вот периодический их взмах способен обеспечить хорошую видимость без частого мелькания дворников перед глазами водителя. Многие владельцы транспортных средств уже успели оценить, насколько удобно применение регулируемого реле стеклоочистителей. Как применять представленную деталь, должен знать каждый владелец авто.

Стандартные типы реле

Реле стеклоочистителей в современных автомобилях чаще всего имеет 2 режима работы. Во время прерывистых взмахов существует пауза определенной продолжительности. При постоянном режиме работы ее нет. Стандартно период паузы составляет 4 секунды.

Многие водители сталкивались с ситуацией, когда моросит небольшой дождь, стеклоочистители скользят практически по сухому стеклу, оставляя разводы из капель. Это ухудшает видимость. Чтобы решить проблему в машине без регулировки длительности паузы между взмахами щеток, водители прибегают к одному из двух методов.

Первый подход заключается в осуществлении включения щеток в ручном режиме. Водитель приблизительно раз в 20 секунд вынужден запускать стеклоочистители, а затем их останавливать. Это особенно отвлекает в дальней поездке. Невнимательность может стать причиной ДТП. Поэтому такой вариант считается не самым лучшим выходом из ситуации. Второй подход заключается в модернизации конструкции стеклоочистителей. Иначе приходится просто смириться с существующей работой щеток. Менять ленты дворников придется гораздо чаще.

Преимущества регулировки

Регулируемое реле стеклоочистителя обладает рядом преимуществ перед стандартными конструкциями. В первую очередь следует отметить возможность задавать длительность паузы в диапазоне от 0,5 до 45 секунд. Это позволяет настроить оптимально соответствующий погодным условиям режим. При подаче воды на лобовое стекло пауза даже в 0,5 секунд способна предотвратить сухое трение щеток по стеклу. Это позволяет избежать преждевременного их износа.

Также установка регулируемого реле позволяет при автоматической подаче воды на стекло сделать всего 3 взмаха, а не 4, как при стандартной настройке. Это дает возможность избежать последнего взмаха по сухому стеклу. При этом регулируемая система сделает 4 взмаха щетками, если водитель будет удерживать подачу воды. Использование представленной системы значительно повышает комфорт при вождении в сырую погоду, а также предотвращает быстрый износ резиновых щеток стеклоочистителей.

С чего начать?

Чтобы заменить стандартную деталь на ее усовершенствованную версию, необходимо рассмотреть, где находится реле стеклоочистителя. Следует отметить, что в некоторых новых иномарках такая функция закладывается еще на этапе производства транспортного средства. Однако в удешевленных видах комплектации может быть стандартный набор деталей. Чтобы поменять старый стеклоочиститель, необходимо обратить внимание на конструкцию дворников. Независимо от модели машины и типа дворников (передние или задние разновидности), реле устанавливается непосредственно на стекло авто.

Чтобы иметь возможность демонтировать старую деталь, необходимо осмотреть основание устройства и найти, где стоит реле стеклоочистителя. При заводской сборке оно прикручивается к кузову. Деталь находится недалеко от ручки открытия капота. Демонтаж производится при помощи отвертки. Также потребуется снять и колонку.

Выбор устройства

Желая заменить стандартную деталь новым прибором управления щетками, следует изучить правила выбора таких устройств. Самыми популярными сегодня признаны реле стеклоочистителя ВАЗ-2107, 2109, 2114, ИЖ-2126 и прочих отечественных автомобилей моделей 54.3777 и 723.3777-01. Первый прибор производит ООО «Русский партнер», а второй – ЗАО «Энергомаш». Стоимость представленных устройств составляет порядка 150-170 рублей.

Представленные конструкции подходят для транспортных средств с новым блоком предохранителей. Однако не во всех моделях это возможно. Для авто отечественного производства со старым блоком предохранителей разработана модель реле 39.3777-03 («Русский партнер»). Для иномарок с новым блоком расположения контактов следует приобретать модель 723.3777-05 («Энергомаш»). Для правильного выбора представленного элемента конструкции лучше проконсультироваться с опытным специалистом.

Новые и б/у устройства

Желая приобрести реле стеклоочистителя (ВАЗ, ИЖ и некоторые иномарки), не обязательно приобретать новые детали. Широкий выбор качественных моделей регуляторов представлен среди б/у приборов. Поэтому при желании подобные устройства вполне допускается устанавливать на стеклоочистители.

На вторичном рынке, как утверждают специалисты, можно подобрать различные варианты готовых механизмов. Их преимуществом является наличие доработанных элементов конструкции. Это позволяет установить реле в штатное место без дополнительной переделки проводки или подрулевых выключателей. Подобные детали рассчитаны больше на отечественные автомобили. Поэтому владельцы иномарок должны приобретать новые реле и проводить требуемую доработку системы самостоятельно.

Установка нового реле

Изучив, где находится реле стеклоочистителя, а также правила его выбора, можно самостоятельно произвести замену на новую деталь. Для этого необходимо открыть крышку на монтажном блоке дворников. Отсюда же было извлечено старое реле. Далее новая деталь монтируется в предназначенное для нее место.

Чтобы произвести регулировку паузы, необходимо выполнить определенную процедуру. Переключатель дворников необходимо установить в прерывистый режим. При этом пауза между взмахами будет иметь стандартное значение. Чтобы задать новый интервал для работы системы стеклоочистителей, необходимо выключить щетки. Далее водитель выдерживает нужную паузу, например 8 секунд. Затем дворники снова включаются в прерывистом режиме. Система запоминает требуемый интервал и будет работать в соответствии с настройками пользователя. В данном случае интервал составит 8 секунд.

Доработка системы

При желании заменить реле заднего стеклоочистителя или щеток лобового стекла водитель имеет возможность доработать деталь самостоятельно. Для этого нужно владеть начальными знаниями об устройстве электрических приборов. Чтобы выполнить калибровку, необходимо снять крышку корпуса. Далее демонтируется печатная плата. Пауза между взмахами зависит от типа резистора. Тщательно рассмотрев схему, найти его будет просто. В стандартных моделях (пауза 4 секунды) этот элемент имеет сопротивление 62 Ком. Если же его уменьшить до 45 Ком, пауза между взмахами щеток составит 3 секунды.

Чтобы растянуть паузу до 10 секунд, следует приобрести резистор с сопротивлением 100 Ком. Если же водитель желает сделать интервал между взмахами щеток в 17 секунд, можно установить в схему резистор с номиналом 200 Ком. Устройства с сопротивлением 500 Ком применять нежелательно. Точность интервала при этом значительно снизится.

Выполнение доработки

Реле стеклоочистителей дорабатывается при помощи установки нового резистора. Потребуется также около 50 см одножильного или одного двужильного провода. Его припаивают к крайнему контакту резистора. Старый элемент сопротивления необходимо выпаять только с одной стороны. Один провод припаивается к его освободившейся ножке, а второй присоединяется к тому месту, где она была установлена до этого.

Второй конец необходимо подсоединить к центральному контакту. Провода должны быть одеты в кембрик из прозрачного материала. Далее на проводах нужно сделать узелок, чтобы случайно их не оторвать. Крышку реле можно закрыть. Деталь монтируется на прежнее место. Рассмотрев, что собой представляет реле стеклоочистителей, каждый водитель сможет применить его для дворников своего автомобиля.

Всё о щетках автомобильных стеклоочистителей, дворниках

Очень часто погодные условия на дороге складываются таким образом (например, при слабом моросящем дожде), что возникает необходимость в прерывистой работе щёток стеклоочистителей. В таких ситуациях многие автомобилисты понимают насколько удобно иметь на своём автомобиле реле стеклоочистителя с регулируемой паузой. Благодаря этой конструкции комфортность вождения значительно повышается. О необходимости такого реле, о том как им пользоваться и можно ли его установить на ваш автомобиль если его ещё нет мы и поговорим в этой статье.

В чём преимущество реле с регулируемой паузой

Существует два типа подобных реле:

с несколькими заранее заданными интервалами между взмахами (например: 1, 2,4,8, 10 секунд, водителю остаётся только выбрать наиболее подходящий к текущим условиям интервал;
с возможность установки любого необходимого интервала, т.е. водитель исходя из текущих условий может установить по определённому алгоритму практически любой интервал.

Как установить реле стеклоочистителя с регулируемой паузой

Оценив все преимущества реле с регулировкой паузы многие автомобилисты задаются вопросом, а как установить его на свой автомобиль и вообще возможно ли это? Существует три способа добавить эту функцию, если она не предусмотрена у вашего автомобиля.

Подбор необходимых деталей от такой же машины, но в более «богатой» комплектации.

Часто на иномарках в самых простых комплектация нет регулировки паузы стеклоочистителей, однако эта функция появляется в других комплектациях. Чаще всего достаточно поменять реле стеклоочистителя и подрулевой переключатель, причём не обязательно на новые. Можно подобрать необходимые детали на авторазборке.

Замена установленного реле на реле с регулируемой паузой.

На вторичном рынке существует достаточно много готовых решений по замене штатного реле стеклоочистителя, доработанным, с возможность установки паузы между взмахами щёток в достаточно широких пределах (например, от 0,5 до 45 секунд). Причём к плюсам этого решения можно отнести то, что установка подобного реле производится в штатное место, не требует доработки проводки или переделки подрулевых переключателей. Правда, чаще всего такие предложения рассчитаны на отечественные автомобили.

Вот несколько вариантов таких реле с указанием применяемости и артикулов:

Производства ООО «Русский партнер»

Как установить реле стеклоочистителя с регулируемой паузой

РЕЛЕ 39.3777-03 подходит для автомобилей ВАЗ 2110, 2111, 2112; ВАЗ 2108, 2109 (со «старым!» блоком предохранителей); ВАЗ 2123 Chevy-Niva; АЗЛК 2141, Святогор; ИЖ 2126 (ОДА) со «старым!» блоком предохранителей; УАЗ 3160.
РЕЛЕ 54.3777 подходит для ВАЗ 2113, 2114, 2115; ВАЗ 2108, 2109 с «новым!» блоком предохранителей (предохранители ножевого типа); ВАЗ 1117, 1118, 1119 ( Калина ); ВАЗ 2170, 2171, 2172 ( Приора ); ГАЗ 3111; ИЖ 2126 (ОДА) с «новым!» блоком предохранителей. Кроме того реле 54.3777 подходит для некоторых иномарок, так как имеет «европейское» расположение контактов. Возможность применения реле зависит от конкретной модели автомобиля.
РЕЛЕ 39.3777-02 для автомобилей ГАЗ: ГАЗЕЛЬ; БАРГУЗИН; СОБОЛЬ; ГАЗ 31105; УАЗ 31514 и 31519 с 1998 г.;

Производства ЗАО “Энергомаш”

Реле стеклоочистителя с регулируемой паузой производства ЗАО “Энергомаш”

72.3777-01 Для автомобилей «Газель», «Соболь»;
721.3777-01 Для автомобилей «Волга» 3102, 3110;
722.3777-02 Для автомобилей ВАЗ-2101, -2102, -2103, -2104, -2105, -2106, -2107, Нива
723.3777-01 Для автомобилей ВАЗ-2108, -2109, -2113, -2114, -2115, -11183 (Лада-Калина), ИЖ 2126;
723.3777-05 с датчиком дождя Для автомобилей ВАЗ-2113, -2114, -2115, -2170, Lada Kalina. ГАЗ 3111; ВАЗ-2108, -2109, -2110, ИЖ 2126 (с новым блоком предохранителей); иномарках (с аналогичным расположением контактов реле);
724.3777-01 Для автомобилей ВАЗ-2108, -2109, -2110, ИЖ 2126 (старый блок предохранителей), АЗЛК 2141, УАЗ 3160, Нива Шевроле

Доработка существующего реле паузы стеклоочистителя

Можно доработать и существующее реле стеклоочистителей, изменить паузу между взмахами (за счёт подпора сопротивления) или добавить возможность её регулировки (за счёт добавления переменного резистора). Однако, это потребует от вас демонтажа и разбора стандартного реле паузы стеклоочистителя и доработки его, т.е. навыков работы с паяльником и чтения электросхем. В интернете существуют подробные инструкции по такому типу доработки реле с приведением всех необходимых схем, инструкций и тому подобное. Мы не будет приводить их подробно в этой статье, так как они индивидуальны для каждого автомобиля и типа реле.

Выводы

На наш взгляд возможность регулировать паузу между взмахами щеток стеклоочистителя в зависимости от дорожной ситуации не просто прихоть. Это напрямую влияет на безопасность движения. Не зря практически все современные автомобили оснащены этой полезной функцией. Если на вашем автомобиле нет такого реле, мы советуем попробовать подобрать готовое решение из предложенных на рынке автозапчастей доработанных реле стеклоочистителей с возможностью установки необходимой паузы. Все, кто таким образом доработал свой автомобиль как правило довольны результатом.

Нашли неточность в статье? Есть, что добавить? Пожалуйста, напишите нам об этом в комментариях.

Читайте также:
