Добрый день. телевизор Daewoo dsl-20m1tc. Включаю питание, лампочка загорается синим, экран не включается, черный. что может быть?
Екатерина, добрый день!

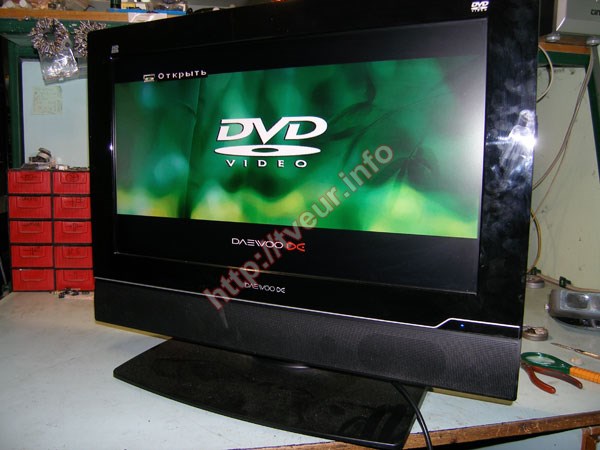

Daewoo Electronics DSL-20M1TC - отдельно стоящий ЖК телевизор с диагональю 20 дюймов, разрешением 1024x768 без SNART TV. В вашем телевизоре необходимо проверять исправность подсветки, а так же питания на подсветки и платы управления.
- DAEWOO DMQ-2510TXT Неисправность: на передней панели 2 светодиода моргают
как на ёлочной гирлянде. ТВ - не включается. Обнаружено и устранено множество кольцевых
микротрещин паек. После пропайки телевизор снова не включается. В блоке питания заменить
емкости в первичных цепях 47,0х16в, 100,0х16в, 220,0х35в.
- DAEWOO DTX-20A1 Неисправность: не включается. Блок питания и строчная
развертка исправны. Телевизор находится в защите. Высох конденсатор 2,2х250, питание
видеоусилителей. После замены на 4,7х250 телевизор нормально заработал.
- Daewoo DMQ-2510TXT Неисправность: не включается из дежурного режима, при этом
моргает индикатор дежурного режима. Причина в неисправной емкости С828 1000,0х25.
- Daewoo DTC29G1T Неисправность: после часовой работы - с боков начиналось
сужение растра по горизонтали, потом появлялись наклонные белые полосы и происходил
заворот по кадрам в верхней части экрана. При ремонте было обнаружено сгорание резистора
R842 (39 Ом) и большой нагрев транзистора Q802 (2SA1659). Причиной этих явлений оказался
конденсатор в блоке питания С838 (10,0х160 В). После замены конденсатора, резистора и
транзистора работа телевизора восстановилась.
- Daewoo 29G1T Неисправность: не включается из дежурного режима (светодиод
гаснет, высокого нет). При визуальном осмотре обнаружился обугленный резистор R842: 20
Ом и прогар платы под ним (оказалась разорванной цепь +60В). После замены резистора и
восстановления монтажа телевизор включился, но R842 начал сильно разогреваться, что
ощущалось по специфическому запаху. Причина в высохшей ёмкости C842 10,0х160В, что стоит
в фильтре по +60В.
- Daewoo DMQ-2075. Шасси СP-330. Неисправность: плохой запуск блока питания, после
отключения от сети. Причем если телевизор оставить в дежурном режиме, запускается с
пульта ДУ нормально. Неисправны: R807, R808
- Daewoo DMQ-21М2. Шасси СP-330. Неисправность: изображение на некоторых каналах
нормальное, некоторые каналы неустойчивые по кадрам или по строкам. Подсохла емкость
C416 470,0х25В.
- DAEWOO - DMQ-2056. Неисправность: при включении искажение изображения, заворот
в верхней части экрана, пропадание цвета. Через 10-15 мин. изображение
восстанавливается. Необходимо заменить 2 ёмкости в блоке питания (БП) 1,0х160v.
- DAEWOO DTC-2166. Неисправность: телевизор не настраивается на каналы.
Прямоугольные импульсы с изменяющейся скважностью на 14 ноге процессора управления
присутствуют, на выводе VT тюнера напряжения настройки нет. Пробит фильтрующий
конденсатор (104) на ноге VT тюнера.
- DAEWOO-DMQ2072. Неисправность через минут 15 после включения подёргивается
растр по вертикали. В момент рывка в верхней части появляются ЛОХ. Неисправна
кадровая микросхема TDA3653B
- Daewoo FR25G7ST. Неисправность: телевизор попал под напряжение 380 В. После
замены взорванного конденсатора и удаления растёкшегося по плате электролита – при
включении телевизора светодиод на 1 сек. загорается зелёным, и затем горит жёлтым
цветом. Напряжение с выхода БП порядка 15 вольт вместо 141. Отсутствует напряжение
питания процессора 5 вольт. Из ТПИ слышны щелчки. Создаётся впечатление, что БП либо
перегружен по вторичным цепям, либо не держит нагрузку. Но детали блока питания абсолютно
ни при чём. Проблема оказалась в прошивке ППЗУ. Для восстановления работоспособности
прошивки необходимо по адресу 00003F4 установить значение FE вместо прописавшегося там
FD.
- Daewoo DMQ-2195TXT. Блок питания не держит нагрузку. В рабочем режиме
напряжение В+ падает до 50 V – неисправен конденсатор С811 (100,0 х 15V)
- Daewoo DMQ-2127. Неисправность: после ремонта блока питания – при включении в
рабочий режим есть растр, OSD, но заблокирован процессор. Нет управления ни с пульта
ни с кнопок на передней панели. При отключении разъёма P551 на плате кинескопа (на
включенном ТВ) управление телевизором начинает работать. Причина оказалась в
подгоревших и увеличивших своё сопротивление резисторах R551 и R550 (1,5 Ом) на плате
кинескопа.
- DAEWOO 25G1T (шасси CM900). Неисправность: не включается в рабочий режим с
пульта ДУ и с клавиатуры. Виновник С838 10,0х160В.
- Daewoo DMQ-21M2 Неисправность: заворот снизу. Замена C311 - 1000x35
- Daewoo DMQ-2057 Неисправность: нет видеовхода, срыв синхронизации. Замена Q701
и Q704 (C945), менять даже если звонятся нормально, причина в них.
- DAEWOO DTC-2075 Неисправность: ТВ включался, растр есть с шумами. Не
реагирует на пульт и кнопки ТВ, кроме вкл. и выкл. кнопки передней панели. Напряжение на
входе крэнки 5в около 60в хотя конденсатор на входе "кренки" стоит на 25в, напряжение 103в
был в норме. Виновником оказался конденсатор С816 (10х100в) в блоке питания.
- DAEWOO DSL-20D1T Неисправность: из меню пропала опция "настройка каналов".
Инициализация микросхемы памяти из сервисного меню не решило проблему. Для входа в
сервисное меню нажать с пульта ДУ в течении 5 секунд (1) (MUTE) (?+) (MUTE). После
обнуления микросхемы памяти (FF) на программаторе нужное меню появилось.
- Daewoo DMQ-20D1 (шасси CP-330). Неисправность: через неопределённое время
сдвигается настройка некоторых каналов в одну сторону. Знаменитый контур
видеодетектора около TDA8362B. Вынуть трубчатый конденсатор из каркаса, запаять со
стороны фольги 82 пФ. Проверить поиск - подстроить сердечникю После этих операций
телевизор работает нормально.
- DAEWOO DTC-2072 (шасси СР-320). Неисправность: нет кадровой развёртки. LA7837
обуглилась и лопнула пополам. После замены микросхемы появилось изображение, но
кадровая м/с быстро разогревалась и при изменении яркости изменялся размер растра.
Необходимо заменить С408 (22,0х160в.) лучше на 250в.
- Daewoo DTC-2057 TFB. Неисправность: пропадание звука через некоторое время
работы. При этом слышен шум как при неверно выбранной системе звука. С открытой
крышкой, телевизор длительное время отработал без проявления дефекта. Начал греть
плату феном. При нагревании блока конвертера звука (BG-DK), стало ясно что проблема в нем.
Дальше прогревая паяльником поэлементно, нашел виновника - керамический конденсатор на
плате конвертера.
- DAEWOO DMQ-14A1 Неисправность: настройки изображения уходят, проскакивают
станции во время настройки. Выпаять контур L103, выломать трубчатый конденсатор, со
стороны печатных проводников запаять 68пф - настроить контур.
- Daewoo 20Q2M. Шасси CP370. Неисправность нет изображения. Был залит водой.
Затекло по антенному кабелю с уличной антенны. Аппарат включался, был растр и звук - не
было изображения (белый растр) и OSD. Произведена тотальная промывка с выпаиванием
всех микросхем и заменён тюнер (подходит любой китайский). Но изображение не появилось -
неисправна память 24C08. Память заменил, но пришлось поискать прошивку, т.к. вхождение в
сервис только с сервисного пульта. После этого аппарат прекрасно заработал.
- Daewoo 20Q2 Неисправность: нет индикации. Помогла замена процессора DW370M3.
- Daewoo-2072 (шасси-C50). Неисправность: нет SECAM, PAL есть. В контуре
опознавания SECAM (подключен к 24 выводу TA8659) заменён встроенный конденсатор.
Замена-470пф.
- DAEWOO 21Q1T, шасси CP375. Неисправность: звук есть, на экране вместо
изображения ярко-белый свет с ЛОХ, эффект отсутствия питания видео усилтелей +200в.
Однако питание оказалось в норме, причиной такого дефекта стал пробитый транзистор на
плате кинескопа Q901 2SA1266, стоящий по схеме АББ. Успешно заменен на КТ361Г.
- DAEWOO DMQ-1457 (шасси С-50). При включении в рабочий режим нет ни звука, ни
изображения. В момент включения и выключения телевизора на TDKC DCF-1577A
- DAEWOO-DMQ-2057, chassi-C50N. Неисправность: при нормальных напряжениях
выдаваемых блоком питания, наблюдается незначительное нарушение линейности по
вертикали (верхняя часть растра немного растянута), регулировкам не поддаётся, замена
емкостей в обвязке AN5515 ничего не дала. Оказалась неисправной емкость C301, в цепи 31
ноги, микросхемы IC501 TA8659AN
- DAEWOO KR14D7T. Неисправность: нет запуска блока питания. Был в обрыве
резистор R819 стоящий в цепи 4 ножки STRW6753.
- Daewoo DMQ-2172 на шасси CP-330. Неисправность - узкая горизонтальная полоса в
центре экрана. Причина: Из-за потери емкости электролитического конденсатора С414
22мкфх160в на выводе 4 ТДКС (Booster), увеличиваются напряжения на выводах ТДКС: 5 - 16,5
вольт и 6 - 26 вольт в два раза. Из-за этого и выходит из строя м\с TDA3653B.
- Daewoo 20Q2M Неисправность: в режиме автонастройки “пролетает” все диапазоны,
каналов не видит. Ручная настройка тоже не помогает. Неисправность устранена заменой
тюнера.
- Daewoo DMQ2057 Неисправность: периодически сужается изображение по
горизонтали и вертикали, при этом пропадает цвет и фокус, после этого изображение
тускнеет и пропадает совсем (звук остается но “свистит” ТДКС). Через некоторое время
можно снова включить в рабочий режим, но неисправность проявляется снова. При анализе
неисправности были выявлены холодные пайки выводов ТДКС. После устранения непропаев и
замены конденсатора на 4 ноге ТДКС неисправность устранена. Напряжение на 4 ноге +120В
(норма). Длительный прогон показал полную работоспособность ТВ.
- Daewoo DMQ20D1 Неисправность: горизонтальная полоса на экране. После замены
м/сх кадровой I301 TDA3653B экран развернулся на несколько секунд и снова полоса. При
осмотре выяснилось что м/сх кадровой сильно нагрелась. При замере напряжения питания
кадровой выяснилось что оно завышено более чем в два раза (56В при норме 25В). Так же
завышено напряжение питания видеоусилителей (250В при норме 190В). На 4 ноге ТДКС та же
картина (нормальное напряжение на этом выводе +120В). Причиной всего этого безобразия
послужил потерявший емкость конденсатор С414 22 мкф / 160В (замена на 47 мкф / 250В). В
целях профилактики так же были заменены конденсаторы С422 (10 мкф / 250В), С416 (220 мкф /
50В), С413 (33 мкф / 160В), С312 (2,2 мкф / 50В), С816 (100 мкф / 50В), С814 и С819 (1 мкф /100В) – все они потеряли емкость приблизительно на 30%. После проделанной работы
напряжение пришло в норму, и заменив м/сх кадровой удалось восстановить нормальную
работу ТВ.
- Daewoo DTH-29U7K-100D (CP-830F). Неисправность: после броска напряжения –
заменил STR-F6654 и предохранитель. БП тикает занижены вторичные напряжения. После
замены пробитой С807 47H, стартует на 1 секунду (высокое + мигнёт зелёный светодиод) и все
U падают. После замены оптопары LTV-817 и I806 (по схеме DP130, установлена DP125) на
SE120: ТВ включился, размер в норме.
В данном случае понадобилась диагностика устройства, после чего произведена замена микросхемы L6562D SO-8 в БП. Нет изображения, но есть звук – одна из самых распространенных проблем, при которой ремонт ЖК телевизоров неизбежен.

Комментарии
L6562D. Вообще то при неисправности PFC контроллера вообще ничего не будет акромя дежурки. Звук и PFC меж собой не вяжутся. Пурга какая то
а под последней фоткой чё ж написано - В данном случае понадобилась диагностика устройства, после чего произведена замена микросхемы L6562D SO-8 в БП. Нет изображения, но есть звук – одна из самых распространенных проблем, при которой ремонт ЖК телевизоров неизбежен.
