Автокондиционер диагностика заправка ремонт

Обновлено: 21.04.2025

Система является замкнутой и герметичной, поэтому в идеале хладагент (фреон) не должен расходоваться. Вспомните холодильники, которые работают 5, 10 и более лет бесперебойно. Было бы странным заправлять их раз в год.

На страницах этого сайта мы поговорим о ремонте кондиционеров и поделимся накопленным опытом. А его с 1994 года накопилось много.

Услуги по ремонту автокондиционеров любой сложности

Заправка кондиционера авто в Москве

Разовые меры работают временно.

Утечка фреона автомобильного кондиционера

Утечки могут быть разного масштаба, иногда фреона может хватить на 3 месяца или даже полгода.

Решение

Неправильной заправкой можно повредить или полностью вывести кондиционер из строя.

Диагностика и ремонт автокондиционеров

Если причина в неисправном компрессоре, то диагност должен сделать соответствующее заключение. Причина может лежать и глубже. Нам часто приходится видеть клиентов, которые приехали к нам на ремонт, после гаражного заправщика и клиент не в силах объяснить, что ему ремонтировать.

Фреон стравливают, например, при кузовном ремонте или при демонтаже двигателя, но после этой процедуры все равно производится диагностика утечек, ведь для того, чтобы собрать систему обратно, нужны опыт и знания, которых часто не хватает.

В данном случае система заправляется фреоном, как обычно, но к фреону добавляется компрессорное масло и специальный пигмент (ультрафиолетовый краситель). Некоторое время машина ездит, и ее владелец пользуется кондиционером в обычном режиме, пока не начинает понимать, что морозить стало хуже.

Диагностика автокондиционера ультрафиолетом.

После этого хозяин авто приезжает в наш технический центр и специалист при свете специальной ультрафиолетовой лампы, надев поляризационные очки, тщательно изучает все магистрали. Дефектный участок окрашивается выдавленным изнутри красителем. Таким образом, можно безошибочно определить место утечки фреона (очага проблемы) и провести необходимые ремонтно-восстановительные работы.

Заправка автомобильного кондиционера

Только после того, как поставлен диагноз и исправлены все дефекты (утечка фреона или разрушенный компрессор, а может быть просто налипшая на радиаторы грязь), производится заправка кондиционера.

ФРЕОН

Отдельно хочется сказаьт фреоне.

Важно понимать, что с конца 1993 г. все автомобили (без исключения) заправляются фреоном R134a. Придерживаться этого правила стоит неукоснительно. В противном случае, последствия могут быть плачевными.

Последствия таких заправок непредсказуемые!

Заключение

Мы надеемся, что наш опыт поможет владельцам автомобилей разобраться и в устройстве автокондиционера и в методах ремонта.

Без ложной скромности мы хотим сказать, что готовы восстановить автомобильный кондиционер практически из любого состояния. Мы точно определим причину неисправности и предложим вам решение по ее устранению.

Будем рады помочь, если вашему кондиционеру ставят противоречивые диагнозы и не могут починить, или, если ремонт у официального дилера вам не по карману или не соответствует ожиданиям, когда требуется нестандартное решение или изменение конструкции вашего кондиционера.

Повторное обращение после ремонта или заправки автокондиционера – бесплатно!

В 2021 году действует акция на полную заправку с диагностикой автокондиционера всего за 2200 рублей! Бесплатная диагностика кондиционера авто при заправке! Диагностика кондиционера 100 руб - можно без заправки! Отправьте заявку с сайта, и получите скидку 5%!

Сделали ремонт трубок кондиционера Renault в конце мая 2019 года. После была выполнена заправка автокондиционера. Все наши работы находятся по ссылке https://r134a.msk.ru/nasha-rabota/

Узнайте сейчас подробнее по телефону +7 (901) 380-61-63

Перейдем к строению автокондиционера!

Именно детальное знание конструкции позволяет стать специалисту мастером своего дела.

Если специалист сервисного центра ответит вам на все эти вопросы – смело оставляйте ему свой автомобиль для ремонта, заправки или технического обслуживания автокондиционера. В противном случае обратитесь в другую компанию.

Немного о заправке автомобильных кондиционеров

Также, в системе автокондиционера имеется масло, которое служит для смазки деталей компрессора кондиционера. При обычной заправке автокондиционера оно частично меняется и добавляется в объёме 20-30 грамм. В случае замены радиатора автокондиционера, необходимо увеличить объём до 60-70 грамм, так как его значительная часть остается старом радиаторе.

Теперь вы и сами видите, что произвести такую работу, как заправка кондиционеров автомобиля далеко не просто.

Практически во всех современных моделях авто предусмотрен кондиционер, который необходимо своевременно обслуживать и заправлять фреоном. По мнению специалистов, фреон улетучивается из системы примерно на 10 – 15%!ежегодно, поэтому снижается эффективность работы кондиционера. По этой причине кондиционер и нужно заправлять. При этом многие водители не знают, с какой периодичностью необходимо это делать и как эту процедуру можно выполнить самостоятельно. Об этом речь и будет идти ниже.

Сколько стоит заправка кондиционера?

В современных моделях авто наиболее часто применяется хладагент R-134а, который начал использоваться после 1992 года. Подтверждением использования именно этого компонента может являться наклейка под капотом машины, на которой указывается тип используемого вещества и его вес в системе. При самостоятельной заправке системы важно предварительно ознакомиться с информацией на этой наклейке для того, чтобы знать о типе и весе используемого хладагента. При приобретении баллона в магазине без этих сведений невозможно правильно подобрать товар. Для самостоятельной заправки кондиционера в машине потребуется следующее оборудование:

1. Метрологическая станция.
2. Шланги.
3. Баллон с фреоном.
4. Переходник для подключения станции.

Возможен альтернативный вариант в виде специального набора, который состоит из баллона с фреоном, манометра и шланга. Такой набор можно приобрести в автомагазинах по цене около 60-80 рублей. С учетом разнообразия видов станций и шлангов цена может быть несколько выше. Эти затраты будут больше по сравнению с заправкой на СТО, но этот комплект можно будет использовать и при дальнейших заправках, которые, как стало известно, производятся достаточно часто. Алгоритм действий при заправке своими силами выглядит так:

• Поиск ответственной за низкое давление магистрали, на которой находится колпачок. Этот колпачок необходимо снять, удалить с этого места всю грязь для исключения ее попадания в систему.
• Надевание шланга на заправочный штуцер, запуск двигателя авто и удерживание оборотов на уровне 1500.
• Активация кондиционера для привода в работу компрессора.
• Открытие вентилей сперва на кране низкого давления, а затем на баллоне с фреоном. При этом баллон должен располагаться вниз «головой».

При работающем двигателе и будет производиться заправка. Водителю необходимо контролировать давление на манометре, поскольку оно не должно подняться выше 285 кПа. Оптимальным показателем считается давление 250 – 270 кПа. При наступлении этого показателя и необходимо перекрывать вентили, а салон автомобиля постепенно будет заполняться прохладным воздухом. Именно так выглядит процесс заправки кондиционера авто.

Процесс заправки системы при утечке фреона

Многие автовладельцы пренебрегают правилами заправки и делают это совершенно необдуманно. Они не задаются вопросом, куда поступает фреон и все ли правильно делают. Некоторые вообще знают о наличии утечки в системе, но все равно заправляют кондиционер неправильно. На некоторых СТО водителям предлагают добавлять в фреон за отдельную плату специальный краситель, который будет утекать вместе с фреоном. При освещении системы ультрафиолетом протечка обнаружиться достаточно легко за счет хорошей видимости краски. Утечку можно определить и другими способами. Самое простое решение, которое часто применяется на СТО, заключается в нанесении на кондиционер или радиатор мыльного раствора. При попадании такого раствора на место утечки надувается мыльный пузырь, который заметен глазу. Буквально за несколько минут таким способом можно найти место утечки и нет необходимости приобретать специальную краску и ожидать ее проявления в течение долгого времени. Но выявление протечки с помощью мыльного раствора предполагает знание мест расположения магистралей с фреоном. Как показывает практика, чаще всего места протечек обнаруживаются на участках стыков магистралей либо непосредственно на радиаторе. Поэтому мыльный раствор рекомендуется наносить в первую очередь именно на радиатор.

При выявлении утечки хладагента нет никакого смысла заправлять систему. В этом случае нужно изначально устранить неисправность. Если утечка выявлена на радиаторе, то чаще всего это место просто запаивают. В некоторых случаях приходится менять радиатор. Не стоит откладывать работу по устранению протечки, поскольку в отверстия может проникать в систему воздух. Это может способствовать окислению отдельных элементов системы и их коррозии.

Перед началом процедуры по заправке кондиционера необходимо убедиться в отсутствии протечек и способности системы выдерживать высокое давление. Для этого на СТО в систему нагнетается давление. Чаще всего это делается с помощью азота, который загоняется в систему для измерения давления. Если по истечение 20 – 30 минут данные на манометре не изменяются, то система достаточно герметична и можно производить заправку кондиционера. Стоимость процедуры по проверке герметичности системы составляет около 10-15 рублей, но выполнять ее необходимо в обязательном порядке, поскольку заправлять фреон просто нет смысла при отсутствии уверенности в герметичности системы. Хладагент улетучится через несколько дней и деньги на заправку системы будут потрачены зря.

Устройство кондиционера

Система кондиционирования выполняет следующие функции:

• охлаждает и поддерживает оптимальный температурный режим;
• не дает запотевать стеклам в кабине;
• поддерживает оптимальную влажность;
• осуществляет чистку воздуха, поступающего в салон, от выхлопных газов и неприятных запахов.

Как и любое оборудование, кондиционер требует технического обслуживания. Если не выполнять вовремя сервисное обслуживание, состоящее из ряда чистки, заправки ремонте и других работ, устройство не будет полноценно функционировать. Одним из видов работ является чистка и заправка кондиционера.

Заправка, чистка и ремонт автокондиционеров входит в услуги любого автосервиса, но можно сэкономить на обслуживании своего автомобиля, если заправку и чистку сделать своими руками. Чтобы правильно выполнить заправку, нужно в первую очередь знать устройство кондиционера.

По своей конструкции кондиционер похож на конструкцию любого охлаждающего агрегата.

Автомобильный кондиционер состоит из следующих элементов:

• испарителя;
• конденсатора;
• вентилятора;
• компрессора;
• клапана управления;
• магистралей.

Устройство автомобильного кондиционера

В качестве хладагента, как и в других устройствах охлаждения, в системе кондиционирования используется фреон.

Принцип работы кондиционера следующий. Все элементы, входящие в комплект соединены в замкнутый контур с помощью магистралей. По одной из магистралей фреон передвигается под низким давлением, а по другой – под высоким. Компрессор кондиционера приводится в действие с помощью двигателя. В компрессоре фреон, находящийся в газообразном состоянии, сжимается, увеличивается его температура и растет давление. По магистрали, предназначенной для высокого давления, фреон передвигается к конденсатору.

Горячий хладагент попадает в конденсатор. Когда он достигает конденсатора, то подвергается резкому охлаждению, конденсируется и становится жидким. В таком состоянии он попадает на клапан управления. С его помощью регулируется подача хладагента в испаритель, где происходит регулировка температуры до нормы. Чем больше фреона поступит в испаритель, тем больше будет отведено тепла из салона.

Фреон испаряется и в виде холодного газа, и по магистрали для низкого давления снова поступает в компрессор. После этого процесс повторяется.

Схема процесса охлаждения

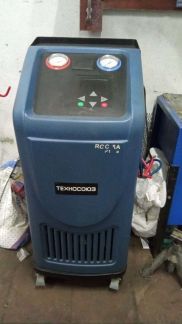

Оборудование для заправки

Мастерами станции техобслуживания практикуется несколько способов дозаправки автомобильных кондиционеров. Автолюбителю – новичку в гаражных условиях доступен лишь один метод – полная замена с заливкой новой порции хладагента по весу. Для работы нужно взять в аренду комплект оборудования и приспособлений:

• вакуумный насос, оборудованный обратным клапаном;
• манометрическая станция с двумя заправочными шлангами синего и желтого цвета;
• электронные весы в напольном либо настольном исполнении (подойдут кухонные, показывающие массу с точностью до 1 грамма);
• переходник под сервисный порт (штуцер) конкретной модели авто;
• масляный инжектор – небольшая емкость, подключаемая к заправочному шлангу.

Примечание. Стоимость аренды комплекта оборудования, применяющегося для заправки холодильных машин, стартует от 1000 руб. в сутки. Хладагент и масло приобретается отдельно.

В подавляющем большинстве современных транспортных средств используется фреон R134a, пришедший на смену более опасному и вредному газу марки R12. В процессе заливки хладагента с помощью инжектора растворяется жидкая смазка для компрессора. Вам понадобится 30 мл специального полиалкиленгликолевого масла (аббревиатура PAG на упаковке).

Как функционирует агрегат

Чтобы понять, как осуществляется заправка кондиционера авто, нужно разобраться в принципе работы оборудования. В состав этой системы входит несколько компонентов. Потому можно говорить, что кондиционер в машине состоит из:

• компрессора;
• конденсатора;
• испарителя.

Это ключевые элементы, которые играют основную роль в работе оборудования. С практической точки зрения процесс работы кондиционера автомобиля выглядит следующим образом:

1. Фреон, то есть специальный состав в виде газа, обеспечивающий охлаждение салона, циркулирует внутри замкнутого круга и проходит через все 3 элемента системы.
2. Компрессор отвечает за сжатие газа, что способствует повышению его температуры.
3. После этого хладагент, который стал горячим и находится под высоким давлением, переходит в конденсатор. Там он проходит процедуру охлаждения и конденсации, то есть приобретает жидкую форму.
4. Далее фреон следует к контуру высокого давления и подходит к расширительному клапану. Здесь хладагент распыляется и проникает в испаритель.
5. Как раз испаритель считается ключевым компонентом, поскольку здесь начинается процесс охлаждения. В испарителе фреон испаряется, что позволяет отводить из воздуха тепло, а хладагент охлаждать.
6. Поскольку фреон находится в замкнутой системе, он опять оказывается внутри компрессора (в виде холодного газа) со стороны низкого давления. Затем весь процесс повторяется снова и снова.

Этапы заправки кондиционера

Давайте теперь узнаем, как выполнить заправку.

Обратите внимание, что кондиционеры по своему строению крайне слабо отличаются друг от друга, поэтому данная схема подойдет для всех моделей:

1. Найдите магистраль низкого давления (она имеет вид небольшой широкой трубы, под которой расположена более узкая труба) и откройте защитный колпачок.
2. Наденьте на патрубок шланг от собранного заправочного устройства.
3. Запустите двигатель (скорость должна быть порядка 1 300-1 700 оборотов в минуту). Обратите внимание, что двигатель должен быть включенным во время всей процедуры заправки, поэтому под педаль газа рекомендуется подложить какой-нибудь твердый предмет.
4. Запустите воздушную рециркуляцию.
5. Переверните баллон с фреоном вверх дном. После этого постепенно открывайте краник магистрали и фреоновый вентиль (делать это нужно одновременно). Начнется закачка фреона.
6. Следите за показанием манометра. Уровень давления в системе должен составлять не более 275 кПа (в противном случае вы можете повредить компрессор).
7. Когда шланг возле патрубка станет очень холодным, а в салоне появится холодный воздух (порядка 6-10 градусов), то нужно постепенно выключить двигатель и снять заправочное устройство. Процедура заправки завершена.

Как часто нужна заправка?

В качестве хладагента в системе кондиционирования машины используется фреон. Во время эксплуатации происходит непроизвольная его утечка, которую невозможно остановить. В течение года потеря фреона составляет 15%!, это считается нормой. Для восстановления нужного количества хладагента заправку кондиционера следует делать через три года. Если оборудование не новое, то заправлять систему приходится часто. Технология заправки для всех кондиционеров одинаковая.

Если происходит большая потеря фреона, то необходимо сделать диагностику. Часто причиной утечек является нарушение герметичности соединений. Для диагностики системы кондиционирования и обнаружения утечек хладагента часто применяется специальное оборудование.

Специальное оборудование для обнаружения утечек

Одним из таких приборов является течеискатель. Чувствительность современных приборов позволяет провести диагностику и определить точное место утечки.

Когда отсутствует оборудование для диагностики системы, можно воспользоваться другим способом: при заправке добавить ультрафиолетовый краситель. Для диагностики утечек, нужно несколько раз включить систему после полной заправки с красителем, а затем проверить наличие утечек с помощью ультрафиолетовой лампы. В местах течи будут видны подтеки желто-зеленого цвета.

Этап второй – заполнение системы хладагентом

Перед началом заправки необходимо присоединить масляный инжектор к фреоновому баллону и залить туда 30 мл смазки. Затем перекройте ранее открытые вентили коллектора и входного штуцера, отключите шланг от вакуумного насоса.

Важный момент! Контур охладителя автомобиля нужно заполнять фреоном, находящимся в жидком состоянии. Для заливки резервуар следует перевернуть кверху дном, чтобы выходной патрубок оказался снизу. Тогда газовая фаза в шланг не попадет.

Дальнейшая заправка кондиционера своими руками выглядит так:

1. Присоедините желтый шланг к баллону с инжектором и откройте вентиль резервуара.
2. После отключения вакуумного насоса желтая заправочная трубка заполнилась воздухом. Его удаление производится путем продувки: на 1–2 секунды приоткройте правый вентиль манометрической станции. Давление хладагента вытолкнет воздух наружу.
3. Установите баллон на электронные весы кверху днищем, обнулите дисплей.
4. Откройте левый вентиль манометрического коллектора и следите за показаниями весов. Стрелка манометра должна двинуться в сторону увеличения давления.
5. Когда дисплей отсчитает требуемое количество газа, перекройте кран сервисного порта, коллектора и баллона.
6. Запустите двигатель автомобиля и проверьте работоспособность кондиционера в режиме охлаждения.
7. Стравите фреон из шлангов с помощью той же продувки – откройте правый вентиль станции. Отключите баллон и все патрубки, закройте штуцер защитным колпачком.

В процессе заправки иногда случается, что нужное количество хладагента не желает самостоятельно перетекать в контур кондиционера. Созданного в системе вакуума не хватает, чтобы втянуть жидкую фазу фреона. Решение простое: заведите мотор, включите охладитель и дождитесь, пока запустится компрессор. В этот момент перетекание возобновится, главное, – своевременно закрыть кран. Заправочную норму, указанную на табличке, превышать нельзя.

Периодичность заправки

Но важно понимать, что старые машины, находящиеся длительное время в эксплуатации, по причине естественных процессов старения имеют более интенсивную естественную утечку, даже при условии отсутствия поломок. В этом случае заправку осуществляют примерно раз в 1 – 2 года. При этом методика заправки применяется аналогичная.

Если у кондиционера автомобиля имеются повреждения, дефекты или поломки, связанные с интенсивной утечкой хладагента, тогда заправлять его не имеет смысла. Сначала нужно выяснить, что с фреоном и почему он активно расходуется. Устранив проблему, можно возвращаться к привычной периодической дозаправке агрегата.

Существует две наиболее частые причины:

• трубки внутри системы были повреждены механическим способом или за счёт образования коррозийных процессов, что привело к потере герметичности;
• внутри конденсатора началась коррозия, нарушившая целостность замкнутого контура.

Повреждённый участок не всегда удаётся выявить самостоятельно. Иногда лучше обратиться в сервисный центр, где будет использоваться ультрафиолет для выявления мест утечки. Разобравшись в том, как часто нужно заправлять кондиционер, можно переходить к вопросу выбора хладагента.

Уход за кондиционером

• Хотя бы раз в 3 месяца мойте радиатор, поскольку на нем постоянно оседает грязь и пыль, что заметно снижает эффективность работы устройства.
• Зимой нужно прогревать кондиционер хотя бы 1 раз в месяц. Для прогрева нужно загнать машину в теплое место и включить охлаждающий прибор на 15-30 минут.

В случае появления утечек обратитесь в сервисный центр для ремонта либо почините трубы самостоятельно.

Почему не работает и сколько стоит починить

На первую часть вопроса, как, в принципе, и на вторую, не видя автомобиль, можно ответить только приблизительно. Рассмотрим основные неисправности и постараемся понять, почему цена их устранения на разных машинах может отличаться в разы. По вероятности возникновения составим следующий список:

Утечки фреона

Технологии, которые применяются при ремонте самые разнообразные. Многие трубки и шланги восстанавливаются или изготавливаются заново в нашем сервисе в течение одного дня. Для этого в нашем распоряжении токарные и фрезерные станки, гидравлические кримперы, аргонно дуговая сварка, разнообразные припои и газодинамическое напыление металлов Димет.

Склад радиаторов кондиционера. Почти все есть в наличии.

Радиаторы кондиционера целесообразно ремонтировать, только если они имеют механические повреждения (удар, камень, протерся). Когда мы сталкиваемся с коррозионной течью, то настоятельно рекомендуем замену, тем более, что большинство моделей конденсоров мы держим в наличии.

Компрессор

Компрессоры кондиционера

Приведем два типичных примера, как они ломаются:

Стружка в компрессоре

К сожалению, современные насосы в подобных случаях восстанавливать не целесообразно, а их цену мы уже обсудили. Промывка же, в зависимости от автомобиля, стоит от 25 до 80 тысяч рублей.

Поломки электрики

Современные автокондиционеры конструируются с применением большого количества электроники и автоматики. Чем дороже автомобиль, тем больше датчиков и исполнительных механизмов обслуживают систему.

С неисправностями первого типа мы справляемся достаточно быстро, тем более, что многие запчасти храним на складе. Если же вам не повезло и проблема в двигателе или АКПП, то, к сожалению, здесь мы бессильны и рекомендуем клиенту обратиться в профильный автосервис.

Мы постарались в общих чертах описать основной круг проблем, с которыми сталкиваются наши клиенты и познакомить с путями их решения. Но жизнь не стоит на месте и подбрасывает нам все новые и новые сюрпризы. Приезжайте, мы постараемся помочь в самых сложных ситуациях.

Прайс лист на ремонт автокондиционеров 2021г.

Замена тебранового уплотнительного кольца с опрессовкой	500р
Ремонт магистрали кондиционера (аргон/димет/пайка)	500р
Ремонт радиатора кондиционера	600р
Ремонт испарителя кондиционера	2000р
Ремонт электрической части кондиционера	550р
Ремонт шкива компрессора (замена подшипника)	1000р
Радиатор кондиционера новый	1900р
Трубка кондиционера новая	2300р
Диагностика кондиционера	2000р
Демонтаж - монтаж радиатора кондиционера с опрессовкой соединений	1500р
Промывка радиатора кондиционера / охлаждения	300р
Демонтаж - монтаж магистрали кондиционера с опрессовкой	800р

Примеры ремонта авто кондиционеров

Задний испаритель Т5 (Т6) На Фольксвагенах Т5 и Т5 рестайл существует одна неприятная кондиционерная болячка. Нет, неправильно – болячек много, но сейчас поговорим и… Читать далее »
Ремонт трубки кондиционера Туарег Очень частая неисправность автокондиционера на VW Touareg и AUDI Q7 – гниющие алюминиевые трубки высокого и низкого давления. Их расположение… Читать далее »
