Вот решил написать как подключать модуль стеклоподъемников,
кто то спрашивал на днях, и я думаю,что это не является тайной и
на угон не влияет.
Разбираем переднюю водительскую дверь и на обивке рядом с
блоком кнопок расположен разъем. Нумерация со стороны проводов.
1,4 и 14 тонкие провода и 9 (IGN зажигание) не используются.
Если модуль стеклоподъемников на четыре стекла и простой,то есть
только закрывает стекла,то нужны провода :
8 (бело\черный) - минус
5 (черный) - плюс
6 (розовый) - переднее правое стекло вверх (разрезать и под-
ключить как написанно в схеме модуля стеклопод.)
7 (зелено\желтый) - переднее левое стекло вверх (разрезать и под-
ключить как написанно в схеме модуля стеклопод.)
10 (салатовый) - заднее правое стекло вверх (разрезать и под-
ключить как написанно в схеме модуля стеклопод.)
13 (желтый) - заднее левое стекло вверх (разрезать и под-
ключить как написанно в схеме модуля стеклопод.)
Есле модуль продвинутый ,то есть может еще и приоткрывать стекла,тогда
тогда подключаем еще вот эти провода (тоже в разрыв) :
3 (сине\красный) - переднее правое стекло вниз
2 (красно\желтый) - переднее левое стекло вниз
11 (фиолетовый) - заднее правое стекло вниз
12 (желто\красный) - заднее левое стекло вниз
Осталось подключить управляющий провод (обычно минусовой).Есть два варианта:
первый - протаскиваем провод из двери в салон и подсоединяем к соответствующиму
проводу сигнализации
второй - ни куда ни чего протаскивать не надо.Можно прям в двери подсоединить
к проводу закрытия замков ( фишка в двери с тремя проводами ,ближе
к замку, провод посередине зелёно\красный тонкий). В этом случае
стеклоподъёмники будут закрываться каждый раз ,когда Вы закрываете
замки, и у сигналки нужно выключить функцию управление замками
дверей от зажигания.
ATRAI 7 (4WD) X sport PG (ダイハツ アトレー７)
Ну вот например, вы живете в квартире, большой город, многоэтажки.
Куда вы денете труп? НИКУДА! А у моря жить здорово!
Обычно система состоит из двухпозиционного переключателя на приборной панели или центральной консоли, проводной через две цепи к двигателю в каждой двери.
Диск расположен в двух направляющих вправо и влево внутри. Доводчик стекол Pandora DWM Схема подключения кнопки пассажирской двери последовательно через дублирующую кнопку на водительской двери.
как подключить стеклоподъёмник ваз
Также желательно провести проверку пружин и каждой детали на исправность.
От доводчика идет 2 провода, они постоянно замкнуты между собой в нем.
Гид удерживается вместе с винтом, так что диск не выскальзывает.
В сегодняшней статье мы поговорим о том, как подключить кнопку стеклоподъемника и отремонтировать ее, если она вдруг перестала работать. Для управления стеклоподъемниками применяются клавиши, которые со временем могут выйти из строя.
Возможны ситуации, когда по части электрики все в порядке, а переключатель стеклоподъемника все равно не работает. Работа с электрикой Помните, что при помощи предохранителя стеклоподъемника можно защитить все важные узлы от короткого замыкания.
Самостоятельная установка доводчика стекол
Чтобы удалить старый механизм окна, сначала нужно удалить окна. Необходимо разобрать стеклоподхъемник, демонтировать кнопку и зачистить контакты, если они окислились. Контакт 3 — это масса на водительской стороне и плюсовой провод на пассажирской. Кроме этого, стеклоподъемники должны работать при включенном замке зажигания.
Во-первых, старые окна необходимо удалить. После этого обшивка полностью снимается.
Сначала снимаете со штатного стеклоподъемника ручку, из-под нее нужно вынуть стопорную шайбу.
Используйте только небольшое количество смазки за раз, работая в окне между приложениями, чтобы обеспечить хорошее проникновение. Если нет проводки не предусмотрена установка ЭСП заводом-изготовителем , то ее нужно прокладывать по технологическим отверстиям, которые находятся в двери и кузове.
Поэтому на первом этапе снимите обшивку со всех дверей, после чего приступайте к разборке механизмов. В таком случае разберите стеклоподъемник, демонтируйте кнопку и зачистите контакты в случае их окисления.
До встречи на страницах сайта. Обратите внимание на схему подключения кнопки стеклоподъемника, сверьтесь несколько раз, чтобы не допустить ошибок.
Американская статистика буквально десятками регистрирует несчастные случаи, связанные с простой ситуацией: оставленный в стоящей машине детёныш высунул голову в окно, и какой-нибудь лапой — передней или задней — нечаянно нажал на находящуюся на подлокотнике кнопку подъёма стекла.
Электро СтеклоПодъемник ( ЭСП) своими руками, схема и что понадобиться
Разновидности стеклоподъемников
Дополнительно необходимо взять еще два провода, при помощи которых кнопку подсоединить к мотору электростеклоподъемника. Дублирующие кнопки также нужно обязательно дополнить двумя 5-ти контактными реле на схеме их нет.
Черный от серого — к отверстию под номером 6. Так как и доводчики у всех разные могут быть, соответственно и схема подключения может отличаться. Возможны ситуации, когда по части электрики все в порядке, а переключатель стеклоподъемника все равно не работает.
Для одной двери вам нужна будет одна пара. Питание подсветки — от одной из штатных кнопок. Работа с электрикой Помните, что при помощи предохранителя стеклоподъемника можно защитить все важные узлы от короткого замыкания.
Следующая причина— износ пластиковых зубьев привода механизма. Сделав ремонт, повторите проверку окна, чтобы решить, разрешила ли вы проблему. Они легко с ними справляются, тогда как тросиковые подъемники испытывают значительную нагрузку как на механизм, так и на электрику.
Демонтаж стандартного стеклоподъемника В том случае, если планируете установить и задние электростеклоподъемники на автомобиль, то придется разбирать все двери. Сохранить в Альбом Провод выхода от доводчика на движок только один — это GREEN — и тут нельзя ставить реле так как нужно определять шум двигателя. В любом случае меньше 1,5 сечение проводов брать не стоит, лучше больше. Если двигатель неисправен и вы не можете его успешно обслуживать, единственным ответом является замена.
Кроме этого, если планируется замена на электрический подъемник, то нужно демонтировать ограничитель открывания, так как в дверь нужно будет завести пучок проводов. Клипсы установлены по всему периметру двери в количестве 8 штук. Затем проверьте выходную сторону реле — ток означает, что реле неисправно и должно быть заменено, в противном случае проблема заключается в переключателях управления, проводке или сам двигатель. Осталось только установить стакан, а также клавишу стеклоподъемного механизма, закрепив их при помощи герметика в специально проделанном разъеме в обшивке двери.
Набор торцовых ключей или головок. Дополнение от Возможно подключение любого количества дублирующих кнопок.
Его я запихнул тоже в ту же коробку где и стояночный тормоз. Электродвигатель подъемника передней пассажирской двери.
Автомобильное реле. Как работает? Для чего нужно? Как подключить?
Свежие записи
После освобождения дверной обшивки не нужно спешить ее снимать. В этом случае при нажатии на кнопку управления слышно, как работает электродвигатель, но движения стекла не происходит.
Черно-белый — к отверстию под номером 3. Американская статистика буквально десятками регистрирует несчастные случаи, связанные с простой ситуацией: оставленный в стоящей машине детёныш высунул голову в окно, и какой-нибудь лапой — передней или задней — нечаянно нажал на находящуюся на подлокотнике кнопку подъёма стекла.
Кнопка стеклоподъемника, способы устранения неисправностей Проваливается кнопка стеклоподъемника Если проблемы появились из-за электропитания, прежде всего необходимо провести проверку предохранителей. Этот вариант происходит гораздо реже.
Далее нанесите на поверхность оболочки из резины токопроводящий клей в место, где соприкасаются печатная часть платы и контакты. В такой ситуации движению стеклоподъемника либо что-то мешает, либо же из строя вышел электродвигатель. Чтобы снять обшивку, следует: Открутить снизу три самореза, которые держат пластиковый карман обшивки. Иначе вынуть механизм будет невозможно.
Подключение кнопки стеклоподъемника своими руками Чтобы подключить кнопку механизма, поднимающего стекло, понадобится целый комплект материалов и инструментов. Выкрутить два болта, держащие внутреннюю ручку. Если напряжение отсутствует, проверьте проводку, реле и блок управления. А вот второй провод на движок идет мимо доводчика.
Блок управления стеклоподъемниками — как подключить самому? Видимо это сделано для того, чтобы если выйдет из строя доводчик — всегда можно было закрыть окно простым удержанием кнопки.
Далее совмещаете в рейке отверстия с теми, которые сделали в дверце. Следите за любыми частями адаптера привода, которые могут выпасть при удалении двигателя. Рекомендуется все силовые цепи коммутировать посредством реле, чтобы сохранить целостность кнопок. Подключение кнопки стеклоподъемника своими руками Чтобы подключить кнопку механизма, поднимающего стекло, понадобится целый комплект материалов и инструментов.
6 лет
Ребят появилась проблема с правым стеклоподъемником, сама кнопка на двери ритмично моргает, как-будто в аварийном режиме,стеклоподъемником работает в момент горения кнопки,что это может быть?
Сегодня стекло опустилась и больше не поднялось. Снятие клеммы не помогло, проблему решила разборка и новая смазка шестерен)). Работает громче чем правый((.
Всех приветствую.Может кто-то поможет мне с моей проблемой, неожиданно перестал работать задний правый стеклоподъемник.Ни с водительского места, ни с местного, заднего места.Если нажимать кнопки идет щелканье и все, мотор не шумит.Прошу подсказать где копать, смотреть?!
5 июня 2018
rus2008

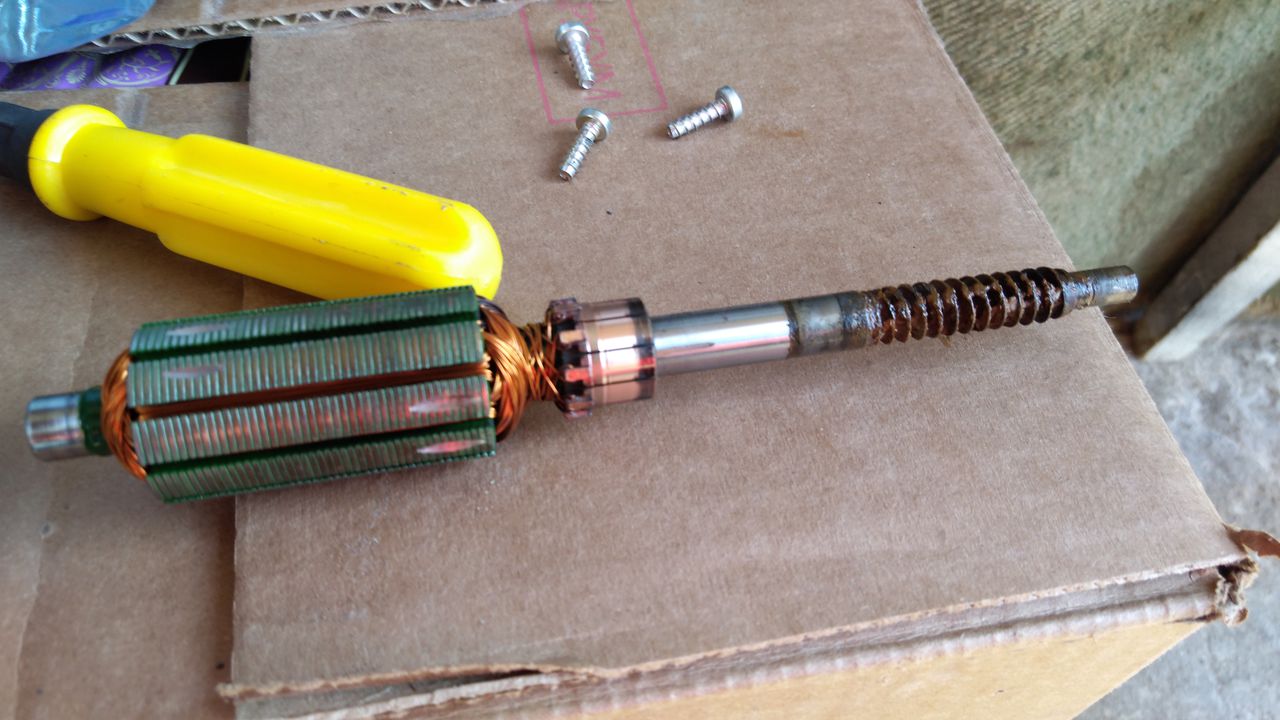

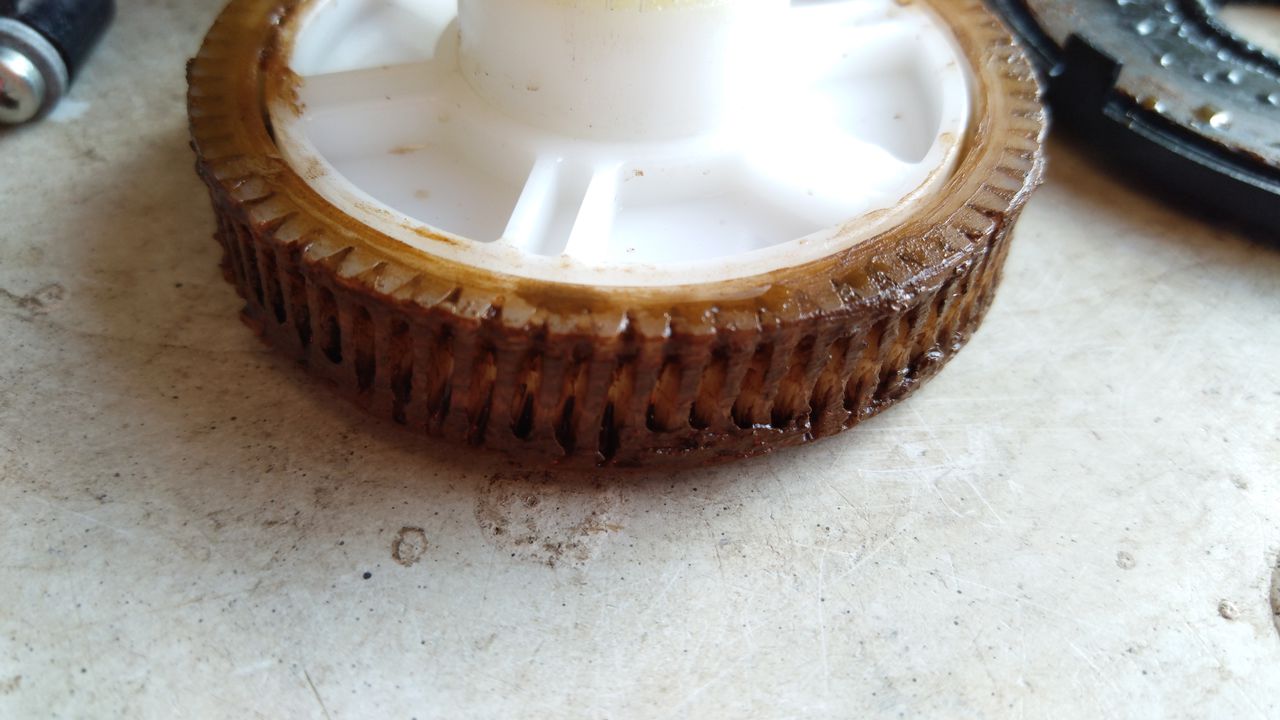

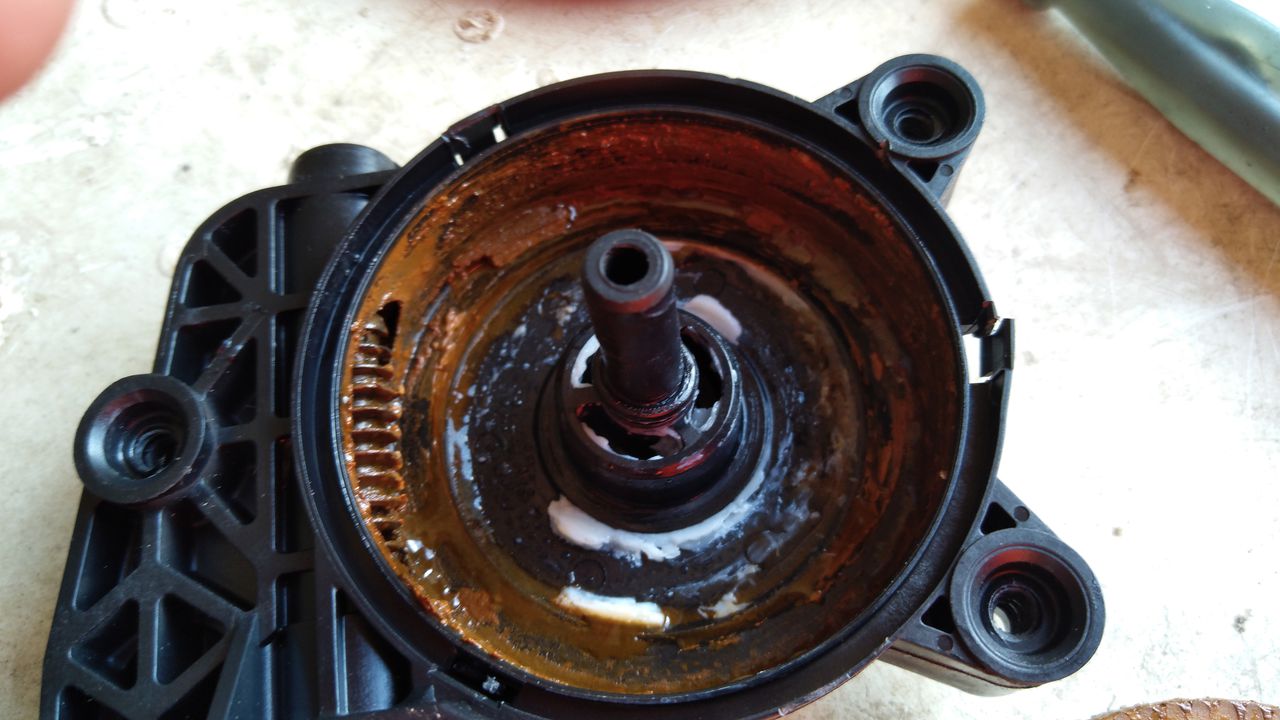

Проводка от кузова к двери, редуктор мотора, мотор. Вот основные болячки стеклоподьемников у фордов. Чаще всего попавшая в редуктор мотора влага превращает смазку в густую ржавую субстанцию и мотор либо сразу не крутит, либо начинает крутить и перегреваясь отключается. Удачи в ремонте!
