Замена колодок тормозных механизмов задних колес Шевроле Лачетти

Замену колодок проводим в случае предельно допустимого износа их накладок — минимальная толщина накладки должна быть не менее 2 мм. Колодки также необходимо заменить при замене диска тормозного механизма, замасливании накладок, наличии на них глубоких борозд и сколов или в случае отслоения накладок от основания колодок.

Колодки тормозных механизмов задних колес необходимо заменять только комплектом — все четыре колодки.
Замена колодок только одного тормозного механизма может привести к уводу автомобиля в сторону при торможении.

Замену колодок показываем на левом заднем колесе. Снимаем колесо.
Вставив монтажную лопатку или отвертку с широким лезвием между направляющей колодок и суппортом и опираясь ею на направляющую…

…сдвигаем суппорт, утапливая поршень в цилиндр.

Накидным ключом «на 14» отворачиваем нижний болт крепления суппорта к направляющему пальцу.

Отверткой поддеваем суппорт…

…и поднимаем суппорт, поворачивая его вокруг оси верхнего направляющего пальца.

Вынимаем тормозные колодки из их направляющей.

Снимаем две пружинные скобы колодок.
Металлической щеткой очищаем от грязи и коррозии посадочные места колодок в их направляющей.
Перед установкой новых колодок проверяем состояние защитных чехлов направляющих пальцев.
Порванный или потерявший эластичность чехол заменяем. Для этого…

…вынимаем направляющий палец с чехлом из отверстия направляющей колодок.

Снимаем защитный чехол с направляющего пальца.
Перед установкой пальца вкладываем немного пластичной смазки в отверстие направляющей колодок и наносим тонкий слой смазки на поверхность пальца.
Перед установкой новых тормозных колодок максимально перемещаем поршень внутрь цилиндра, так же как при замене колодок тормозного механизма переднего колеса (см. Замена колодок тормозных механизмов передних колес).
Устанавливаем новые тормозные колодки в направляющую колодок и опускаем суппорт. Аналогично заменяем колодки на правом заднем колесе.
После замены колодок несколько раз нажимаем педаль тормоза для установки зазоров между колодками и дисками. Проверяем уровень жидкости в бачке и при необходимости доводим до нормы.
В процессе эксплуатации поверхность тормозного диска становится неровной, в результате чего площадь соприкосновения новых, еще неприработавшихся колодок с диском мала. Поэтому в течение первых 100 км пробега после замены колодок, пока новые колодки не приработались, соблюдайте осторожность, так как тормозной путь автомобиля может увеличиться.

Chevrolet Lacetti Тормозная система Шевроле Лачетти

Устройство и детали тормозной системы Шевроле Лачетти

Рабочая тормозная система Шевроле Лачетти — гидравлическая, двухконтурная, с диагональным разделением контуров. В нормальном режиме, когда система исправна, работают оба контура.

При отказе (разгерметизации) одного из контуров другой контур обеспечивает торможение автомобиля, хотя и с меньшей эффективностью.


Рис.51. Компоненты тормозной системы автомобиля Шевроле Лачетти
1 — главный тормозной цилиндр; 2 — бачок гидропривода; 3 — датчик уровня тормозной жидкости; 4 — вакуумный усилитель; 5 — кронштейн педального узла; 6 — выключатель сигналов торможения; 7— педаль тормоза; 8 — разветвитель, 9 — блок ABS Chevrolet Lacetti
К рабочей тормозной системе Шевроле Лачетти относятся тормозные механизмы колес, педальный узел, вакуумный усилитель, главный тормозной цилиндр, бачок гидропривода, блок антиблокировочной системы, а также соединительные трубки и шланги.
Педаль тормоза — подвесного типа. В кронштейне педального узла установлен выключатель сигналов торможения — его контакты замыкаются при нажатии педали тормоза.


Рис.51. Компоненты тормозной системы автомобиля Шевроле Лачетти
1 — главный тормозной цилиндр; 2 — бачок гидропривода; 3 — датчик уровня тормозной жидкости; 4 — вакуумный усилитель; 5 — кронштейн педального узла; 6 — выключатель сигналов торможения; 7— педаль тормоза; 8 — разветвитель, 9 — блок ABS Chevrolet Lacetti
К рабочей тормозной системе Шевроле Лачетти относятся тормозные механизмы колес, педальный узел, вакуумный усилитель, главный тормозной цилиндр, бачок гидропривода, блок антиблокировочной системы, а также соединительные трубки и шланги.
Педаль тормоза — подвесного типа. В кронштейне педального узла установлен выключатель сигналов торможения — его контакты замыкаются при нажатии педали тормоза.

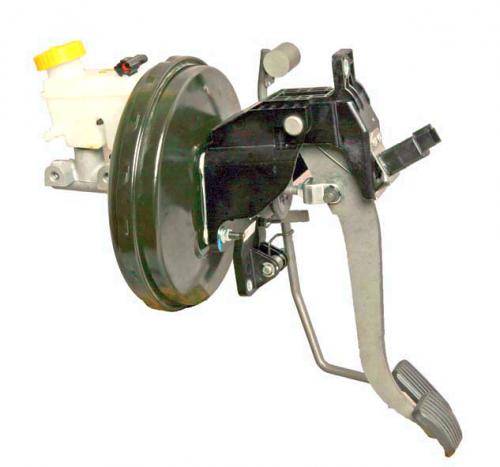

Рис.52. Педальный узел в сборе с вакуумным усилителем и главным тормозным цилиндром Шевроле Лачетти
1 — главный тормозной цилиндр; 2 — бачок гидропривода; 3 — датчик уровня тормозной жидкости; 4 — вакуумный усилитель; 5 — кронштейн педального узла; 6 — выключатель сигналов торможения; 7— педаль тормоза
Вакуумный усилитель тормозов Шевроле Лачетти расположен между педалью тормоза и главным тормозным цилиндром и крепится четырьмя гайками к кронштейну педального узла. Вакуумный усилитель неразборный, при выходе из строя его заменяют новым.

Рис.53. Главный тормозной цилиндр Шевроле Лачетти
1 — бачок гидропривода; 2 — крышка бачка; 3 — датчик уровня тормозной жидкости; 4 — разъем датчика; 5 — главный тормозной цилиндр
Главный тормозной цилиндр Шевроле Лачетти крепится к корпусу вакуумного усилителя двумя гайками. Сверху на цилиндре установлен общий бачок гидропривода тормозной системы и сцепления, в котором находится запас жидкости.
На корпусе бачка нанесены метки максимального и минимального уровней жидкости. В бачке установлен датчик уровня жидкости, который при понижении уровня жидкости ниже отметки MIN включает сигнализатор в комбинации приборов.
При нажатии педали тормоза поршни главного тормозного цилиндра Шевроле Лачетти перемещаются, создавая давление в гидроприводе, которое подводится по трубкам и шлангам к рабочим цилиндрам тормозных механизмов колес.

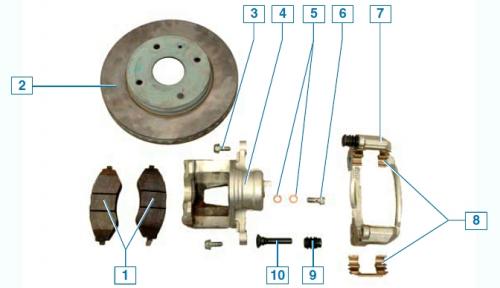

Рис.54. Тормозной механизм переднего колеса Шевроле Лачетти
1 — тормозные колодки; 2 — диск тормозного механизма; 3 — болт крепления суппорта к направляющему пальцу; 4 — суппорт; 5 — медные уплотнительные шайбы; 6 — болт крепления тормозного шланга; 7 — направляющая колодок; 8 — пружинные скобы; 9 — чехол направляющего пальца; 10 — направляющий палец
Тормозной механизм переднего колеса Шевроле Лачетти — дисковый, с плавающим суппортом, включающим в себя однопоршневой колесный цилиндр. Для более эффективного охлаждения тормозной диск выполнен вентилируемым.
Направляющая тормозных колодок Chevrolet Lacetti прикреплена к поворотному кулаку, а суппорт крепится двумя болтами к направляющим пальцам, установленным в отверстиях направляющей колодок.
На пальцах установлены защитные резиновые чехлы. В отверстия для пальцев направляющей колодок закладывается пластичная смазка.
При торможении давление жидкости в гидроприводе тормозного механизма Шевроле Лачетти возрастает и поршень, выдвигаясь из колесного цилиндра, выполненного как одно целое с суппортом, прижимает внутреннюю тормозную колодку к тормозному диску.
Затем суппорт (за счет перемещения направляющих пальцев в отверстиях направляющей колодок) сдвигается относительно диска, прижимая к нему наружную тормозную колодку.
В корпусе цилиндра установлен поршень с уплотнительным резиновым кольцом. За счет упругости этого кольца между тормозным диском и колодками тормозного механизма Chevrolet Lacetti поддерживается постоянный оптимальный зазор.


Рис.54. Тормозной механизм переднего колеса Шевроле Лачетти
1 — тормозные колодки; 2 — диск тормозного механизма; 3 — болт крепления суппорта к направляющему пальцу; 4 — суппорт; 5 — медные уплотнительные шайбы; 6 — болт крепления тормозного шланга; 7 — направляющая колодок; 8 — пружинные скобы; 9 — чехол направляющего пальца; 10 — направляющий палец
Тормозной механизм переднего колеса Шевроле Лачетти — дисковый, с плавающим суппортом, включающим в себя однопоршневой колесный цилиндр. Для более эффективного охлаждения тормозной диск выполнен вентилируемым.
Направляющая тормозных колодок Chevrolet Lacetti прикреплена к поворотному кулаку, а суппорт крепится двумя болтами к направляющим пальцам, установленным в отверстиях направляющей колодок.
На пальцах установлены защитные резиновые чехлы. В отверстия для пальцев направляющей колодок закладывается пластичная смазка.
При торможении давление жидкости в гидроприводе тормозного механизма Шевроле Лачетти возрастает и поршень, выдвигаясь из колесного цилиндра, выполненного как одно целое с суппортом, прижимает внутреннюю тормозную колодку к тормозному диску.
Затем суппорт (за счет перемещения направляющих пальцев в отверстиях направляющей колодок) сдвигается относительно диска, прижимая к нему наружную тормозную колодку.
В корпусе цилиндра установлен поршень с уплотнительным резиновым кольцом. За счет упругости этого кольца между тормозным диском и колодками тормозного механизма Chevrolet Lacetti поддерживается постоянный оптимальный зазор.

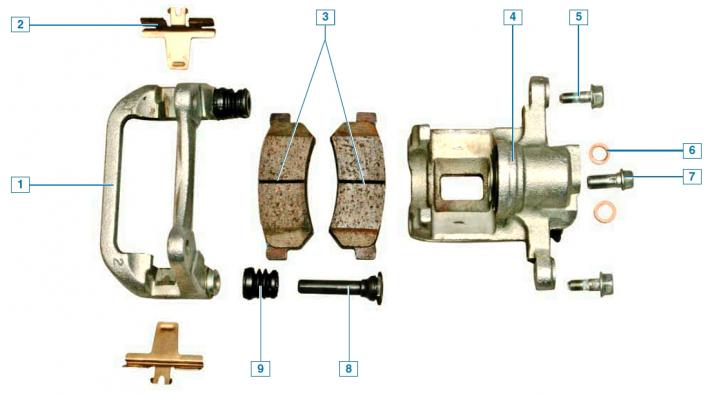

Рис.55. Детали тормозного механизма заднего колеса Шевроле Лачетти
1 — направляющая колодок; 2 — пружинная скоба; 3 — тормозные колодки; 4 — суппорт; 5 — болт крепления суппорта к направляющему пальцу; 6 — медная уплотнительная шайба; 7 — болт крепления тормозного шланга; 8 —направляющий палец; 9 — чехол направляющего пальца
Тормозной механизм заднего колеса Шевроле Лачетти — дисковый, с плавающим суппортом, включающим в себя однопоршневой рабочий цилиндр.

По конструкции и принципу действия тормозной механизм заднего колеса аналогичен тормозному механизму переднего колеса.
Направляющая колодок прикреплена к кулаку задней подвески. Тормозной диск, в отличие от диска тормозного механизма переднего колеса, не вентилируемый.
В центральной части тормозного диска Шевроле Лачетти расположен механизм стояночного тормоза. Механизм стояночного тормоза барабанный, с двумя тормозными колодками. По конструкции он напоминает обычный барабанный тормозной механизм.

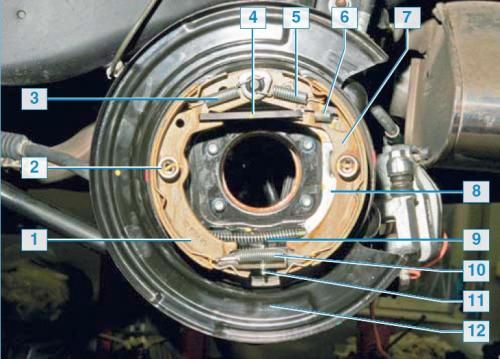

Рис.56. Механизм стояночного тормоза Шевроле Лачетти
1 — передняя колодка; 2 — чашка пружины; 3 — стяжная пружина передней колодки; 4 — распорная планка; 5 — стяжная пружина задней колодки; 6 — прижимная пружина распорной планки; 7 — задняя колодка; 8 — рычаг привода стояночного тормоза Chevrolet Lacetti; 9 — трос стояночного тормоза; 10 — нижняя стяжная пружина; 11 — регулятор зазора; 12 — щит тормозного механизма
Тормозным барабаном для него является внутренняя сторона центральной части тормозного диска.

Щит тормозного механизма шевроле лачетти

Как пел классик:
Может, скажет кто,
Мол, климат здесь не тот,
А мне нужна твоя
сырость.

Вот кому не нужна эта сырость, так это нашим железным коникам… ))

Справа — менее шокирующее зрелище:

Приржавело все, часть пружин поломаны, шпильки не держатся… Решение — менять всё!
Брать полный комплект, GM 96463796 и 96463797 за больше 5тыр каждый — это ппц. Нашел два комплекта (спасибо DmiKyrys ) по частям: причем на обе стороны — колодки ABS 9220 (1700р.) и ремкомплект (пружинки и пр.) Bbp 17412 (1430р.). А вот третья часть — кожухи — засада.

Думал нашел, то что надо — 96549785 — но, оказалось, это на перед. Поиск выдает кожухи для Фордов да для Лад.

Писал в блоге Chevrolet Lacetti Club. Просил подсказать, как оно правильно называется и где его найти?
Советовали:
На лач клубе есть разбор у двух лачей в питере, спроси у них эти запчасти ( Totono )

Пыльник заднего суппорта правый 96549621, левый 96549620 ( LetOn ), но оказалось это тоже что и 96463796 и 96463797…
Просто впереди нет барабанных тормозов) Поэтому другими путями владельцу не впарить этот кожух. А тут — назвали ремкомплект и загнули цену.)) Ищи просто аналоги ремкомплекта. Возьмешь оттуда только кожухи. Ну или обзванивай разборки, уточнил LetOn
ну еще пара советов в других диалогах…

Вчера в EuroAuto заходил — только комплекты…
Кроме того в БЖ у DmiKyrys нашел фразу Согласно программе GM EPC любые комплектующие колодок стояночного тормоза возможно заменить только в сборе с кожухом тормозного диска и колодками стояночного механизма. Вот здесь это неделимое по версии GM чудо во всей красе. Поэтому сегодня ходил по автомагазинам спрашивал кожухи к ВАЗам и ГАЗам.
Вот такой бы (от ВАЗ 2101) можно было бы подшаманить с помощью сварки, но размер чуть-чуть не подошел.

был бы он на сантиметрик больше…
Вот такая вот петрушка…

There were another May holidays, the first was TO (oil filter), began to replace the brake system Next scheduled maintenance ".
On the odometer is exactly the mileage on arrival at the dacha of 170 000 km.

Before buying everything I learned and studied, also an interesting record was from me " Chevrolet Lacetti brake system with articles (Original and Analog) ".

Preparing the necessary parts for assembly and tools.
Spare parts have been purchased all in advance, here is the entry (Purchase of spare parts for the brake system) , and, briefly, that was bought:
1. Brembo 08A87210 The brake disc
2. Hankook FPD12NR Brake disc brake pads
3. Arirang ARG131056R Brake Cable
4. Arirang ARG131056L Brake Cable
5. NK 855019 hose torm front left
6. NK 855020 hose torm front right
7. NK 855021 hose rear left
8. NK 855022 hose rear right
9. GM 94525077 BRAKE HOSE WASHER WRENCH
10. Hans Pries 200927015 Brake hose gasket
11. LUKOIL 1338295 Brake fluid DOT4 1L
12. Ferodo FSB4017 drum brake pads
13. TRW PFG110 Lubricant for guides (1 tube)
14. LIQUI MOLY 7585 Grease 15. Eltrans EL-0510.04 Copper lubrication
16. Frenkit 232907 Repair Kit, brake caliper 2pcs
17. Frenkit 810030 Set of guide calipers 2pcs
18. QUICK BRAKE 1050025 Brake Shoe Installation Kit
19. TRW PFC105 Brake cleaner 0.5L

Main tool:
The jack;
Ballonic;
Special key for unscrewing the stern of the nozzles (bought at CAMP for 160 rubles per piece, bought two one 8 by 10 and 10 by 12);
Sockets and keys for 10,12,14,17;
Extension for heads;
Treschetka;
Mounting;
A hammer;
Pliers;
Ticks;
Straight and Phillips screwdriver;
Drill + nozzles for metal + drills;
Metschiki;
Rags.

3. The next step is to unscrew the brake hose, which is fixed with one bolt. Next, unscrew the two bolts by 12 that hold the caliper, take out the old killed pads. The support is removed to the side for further manipulation.

4. Unscrew the two bolts by 14 (like), which fix the caliper bracket.

5. We unscrew the screw fixing the brake disc with a screwdriver, after removing the brake disc we have a view of the handbrake pads.

Согласно инструкции по эксплуатации, конструкция и размеры тормозного механизма и колодок ручника на Шевроле Лачетти с разными типами кузова (хетчбэк, седан, универсал) и моторами одинакова. Поэтому процесс подбора этого расходника сводится к выбору между дорогими оригиналами и дешевыми аналогами. Эта статья подробно расскажет о процедуре замены и о том, продукцию каких производителей можно установить на Chevrolet Lacetti.

Артикулы колодок ручного тормоза

Тормозная система Шевроле Лачетти устроена так, что стояночный тормоз не участвует в активном торможении. Его задача – удержать автомобиль на подъеме. Из-за такого использования колодки на ручнике изнашиваются медленно.

Сторонние производители выпускают расходники, по качеству сравнимые с оригиналом или немного хуже. Поэтому при возникновении вопроса: «Какие же колодки выбрать на Лачетти?» – единственным ориентиром при выборе между оригиналом и аналогом при одинаковом качестве для автолюбителя служит цена.

Оригинальные колодки

Выпускаются компанией General Motors, артикул – 96496764.

Производитель	Артикул	Средняя цена
General Motors	96496764	3096

Аналоги

Их выпускает несколько фирм. Названия, артикулы и цены приведены в таблице ниже.

Производитель	Артикул	Средняя цена
ABE	C00011ABE	1248
ABS	9220	2041
ADR	ADR290821	736
AMD	AMDBF229	736
ASHIKA	550WW04	1311
ATE	3013703222	1651
BEHR HELLA	8DA355051011	1924
BLUE PRINT	ADG04175	1640
BORG BECK	BBS6404	1724
BRAVE	BRBS12	624
CIFAM	153052	1328
DELPHI	LS2025	1846
DENCKERMANN	B120077	976
EGT	421581EGT	1831
FERODO	FSB4017	1505
GIRLING	5185439	1214
GROG	96496764	1360
HANKOOK	FLD111	1479
HELLA PAGID	8DA355051011	2140
HERTHBUSS JAKOPARTS	J3500908	3920
IBERIS	IB154003	1356
JAPANPARTS	GFW04AF	1245
JAPKO	55W04	1263
KOREA AUTOPARTS	96496764	1891
KRAFT	KT091509	894
LPR	9780	1490
LYNX	BS1800	848
METELLI	530052	1151
MEYLE	29145330008	1510
MINTEX	MFR661	1787
NIPPARTS	N3500909	1099
NK	2736785	1355
NPA	NP31304226	1532
NSP	NSP0196496764	1075
ONNURI	GBSD011	1106
OSSCA	26291	720
PATRON	PSRK0102	521
Q FIX	Q0920327	845
REMSA	439800	1010
REMSA	442200	1369
ROAD HOUSE	439800	965
S B S	18492736785	1510
SANGSIN	96496764	1400
SFEC	BS002025	969
TEXTAR	91071000	2389
TRISCAN	810021001	2210
TRUSTING	27007	1045
TRW	GS8543	1428
TSN	235	729
UBS	B1204001	866
UXCLENT	201615SP26	1193
VPM	VPM96496764	1367
WEEN	1522003	905
YES Q	ESA9065	1898
ZEKKERT	BK4051	1021

Самостоятельная замена

Для замены колодок ручного тормоза потребуются следующие инструменты:

• домкрат;
• балонный ключ;
• головки на 12, 13, 14 мм;
• отвертки: крестовая, шлицевая;
• щипцы-круглогубцы;
• напильник;
• щётка по металлу;
• высокотемпературная смазка;
• ремкомплект ручного тормоза;
• деревянный брусок;
• отрезок проволоки длиной 40–50 см;
• WD-40 или аналог.

Порядок действий следующий:

1. Обездвижить машину: заехать на ровную площадку, включить первую передачу, подставить под передние колёса противооткатные башмаки.
2. В салоне между передними сиденьями под подстаканниками снять прямоугольную заглушку и ослабить трос ручного тормоза, не до конца открутив гайку головкой на 13.


3. Ослабить гаек на заднем колесе.

4. Поднять машину на домкрате, снять гайки и колесо.
5. Шлицевой отверткой вдавить поршень в тормозной цилиндр.
6. Открутить 2 болта, фиксирующих суппорт основной тормозной системы, головками на 12 и 14.
7. Снять суппорт и привязать его к пружине проволокой.
8. Выкрутить крестовой отверткой винт на тормозном барабане.

9. Вынуть резиновую заглушку из окошка для регулятора колодок.

10. Шлицевой отверткой уменьшить развод колодок, вращая шестерню на регуляторе вниз.

11. Сбрызнуть место стыка барабана и ступицы WD-40. Подождать 10 минут.
12. Снять барабан. Если не получается, то постучать по его поверхности молотком через деревянную проставку.
13. Снять пружины: прижимные (повернуть на 90 градусов), 3 верхние и 1 нижнюю с помощью круглогубцев.



14. Отсоединить трос ручного тормоза, оттянув пружину, и вынуть его.

15. Осмотреть внутреннюю поверхность барабана, тормозной щит.
16. Выровнять рабочую поверхность барабана напильником.
17. Очистить тормозной щит от грязи, ржавчины и нанести смазку на выступы. Очистить регулятор и смазать резьбу.

18. Установить правую колодку рычагом вниз и надеть на нее наконечник троса. Зафиксировать прижимной пружиной.
19. Вставить распорку и регулятор, прижать второй колодкой. Последнюю закрепить пружиной.
20. Попробовать надеть барабан. Если не получается, то подточить напильником места, в которые упираются распорка и регулятор.
21. Установить треугольную шайбу на вал в верней части тормозного щита и новые пружины из ремонтного комплекта.
22. Надеть барабан и отрегулировать зазор регулятором.
    При вращении не должно быть скрипов, трения или заеданий.
23. Установить суппорт, смазав резьбу болтов крепления смазкой. Это предотвратит прикипание и облегчит разбор в будущем.
24. Надеть колесо на шпильки, зафиксировать гайками, опустить машину.
25. Повторить все действия со вторым тормозным механизмом.
26. Отрегулировать ход рычага стояночного тормоза с помощью гайки в салоне. Инструкция по эксплуатации сообщает, что оптимальное значение – от 7 до 10 щелчков.
27. Закрыть лючок в салоне.

Процедура замены, в целом, простая и не требует для выполнения специального инструмента и глубоких знаний о ремонте автомобиля.

Задние тормозные колодки Шевроле Лачетти

Неприятный металлический скрежет и вибрация при нажатии на педаль тормоза, увеличение тормозного пути — это признаки того, что тормозные колодки на «Шевроле Лачетти» нужно срочно заменить. Эта статья расскажет, какими они бывают, на какие модификации автомобиля и типы кузова устанавливаются (седан, хетчбэк, универсал), как их самостоятельно заменить.

Артикулы задних колодок

Элементы тормозной системы Chevrolet Lacetti на всех типах кузова одинаковы, за исключением задних тормозных колодок и пружинных скоб. Они бывают 2 видов, выпускаются под артикулами 96405131 и 96800089. Детали отличаются треугольными выступами по краям — у детали 96405131 они есть, а у 96800089 — нет.

Чтобы понять, какие колодки подойдут к конкретному автомобилю, надо посмотреть на номер шасси в ПТС или другом регистрационном документе — последние 6 цифр VIN-кода. Если число меньше или равно 484733, то артикул требуемой детали — 96405131. Если 484734 и больше, то 96800089.

Оригинальные запчасти

Производятся компанией General Motors. Средняя цена:

• 96405131 — 2693 рубля;
• 96800089 — 2994 рубля.

Аналоги

Для машин с № шасси меньше или равно 484733

Производитель	Артикул	Средняя цена
ABE	C20006ABE	1020
ABS	37461	874
AIKO	PF0376	461
AKYOTO	AKD0376	491
ALLIED SIGNAL	AS1548	382
AMD	AMDBF177	392
AMIWA	CD03348	711
ASHIKA	510WW02	515
ATE	13046057392	1918
AYWI	AW1810046	512
BEST	BE341	490
BLUE PRINT	ADG04280	903
BORG BECK	BBP2146	1142
BOSCH	986494133	999
BREMBO	P10001	1220
CARLINE	CLN1010	685
CIFAM	8225110	1535
DELPHI	LP1910	1002
DEXTRIM	KR0910014	571
EGT	321846EGT	475
FEBEST	1001J200R	598
FENOX	BP43039	531
FERODO	FDB1889	1256
FINWHALE	V1008	605
FREMAX	FBP1628	671
FRI TECH	5270	817
FRICTIONMASTER	CMX1036	722
KRAFT	KT091379	456
KROSS	KG0600019	443
KUJIWA	KUR0376	453
LBM	503348	380
LEX	24071	321
LGR	LGR6185	548
LYNX	BD1807	600
NINGBO MOTORS	96405131NM	494
NIPPARTS	J3610903	584
PARTS MALL	PKCE16	563
PATRON	PBP1889	455
POSCO DAEWOO	96405131	622
PROFIT	50001889	685
REMSA	104800	859
SAMSUNG BRAKE	SMB24071	669
SANGSIN	SP1257	849
SANGSIN	HP1160	1565
SCT	SP376	576
SK ENCAR T7	SKEPD22	536
STELLOX	1059000SX	353
TEXTAR	2407101	1227
TRW	GDB3349	2503
TRW	GDB3348	1348
VALEO	301874	1102
ZEKKERT	BS1308	435
ZIMMERMANN	240711451	2279

Для машин с № шасси больше или равно 484734

Производитель	Артикул	Средняя цена
ABS	37461	874
ACDELCO	19374061	814
AMD	AMDBF185	435
AMIWA	CD03349	532
ASHIKA	510WW02	515
ASIN	ASINBF2185	458
ATE	13046057392	1918
AYWI	AW1810096	517
BAPCO	BP0720	468
BEHR HELLA	8DB355029111	970
BLUE PRINT	ADG04280	903
BOSCH	986494133	999
BREMBO	P10053	2515
CIFAM	8228460	1021
DAFMI	D227E	320
DELPHI	LP2502	1027
DEQST	10BPR00022000	475
DEXTRIM	DX7RD168	672
DOUBLE FORCE	DFP4178	425
EGT	321846EGT	475
FEBEST	1001LACR	652
FENOX	BP43039	531
FERODO	FDB1889	1256
FINWHALE	V1008	605
FRANCECAR	FCR30B050	450
FREMAX	FBP1628	671
G BRAKE	GP09060	877
HANKOOK	FPD12NR	700
HEIWA	PN0376	676
HOLA	BD842	476
HSB	HP2020	729
IBERIS	IB153020	1004
JAPAN CARS	C10014JC	592
JAPANPARTS	PPW02AF	512
JAPKO	51W02	502
JHBK	PN0442	1059
KASHIYAMA	D9060	812
KAVO PARTS	KBP1007	626
KOREA AUTOPARTS	96800089	838
KORMAX	KBP043	539
KOTL	3348KT	466
KOTL	4178KT	540
KRAFT	KT091378	459
KROSS	KG0600027	830
KUJIWA	KUR0442	461
LBM	504178	442
LEX	25232	388
LPR	5P1199	763
LYNX	BD1807	600
MANDO	MPD27	616
MAPCO	6812	520
MINTEX	MDB3194	1971
PARTS MALL	PKCE22	552
PATRON	PBP039K0R	701
POLCAR	BS0986494133	1998
REMSA	104800	859
SANGSIN	SP1257	849
SANGSIN	GP1257	1183
TEXTAR	2523201	2732
TRUSTING	8630	1184
TRW	GDB4178	1237
VALEO	598874	1336
VITE	VBS4178PS	463
VPM	VPM96800089	605
WEEN	1511127	739
YES Q	ESD9081	1022
ZEKKERT	BS2813	530
ZIMMERMANN	240711451	2279

Самостоятельная замена

Необходимые инструменты и расходники:

• домкрат;
• противооткатные упоры;
• подставка под автомобиль;
• ключи — баллонный, на 14;
• монтажная лопатка или шлицевая отвертка;
• металлическая щетка;
• разводные плоскогубцы;
• ремкомплект направляющих пальцев (93740287);
• консистентная смазка;
• противоскрипная паста;
• резиновая груша, перчатки.

Замена задних тормозных колодок на «Лачетти» проводится следующим образом:

1. Поставить автомобиль на ровную площадку, включить 1-ю передачу или перевести селектор в положение P. Подложить под передние колеса противооткатные упоры.
2. Открыть капот и проверить уровень тормозной жидкости. Если он около отметки Max, то надеть перчатки (тормозная жидкость разъедает кожу) и снизить его до отметки Min с помощью груши.
3. Ослабить гайки на колесе.
4. Поднять одну из сторон на домкрате. Поставить подставку и опустить на нее автомобиль.

5. Снять колесо.
6. Просунуть лопатку или отвертку между направляющей и скобой суппорта и давить на нее в направлении барабана стояночного тормоза.

7. Очистить обратную сторону заднего тормозного механизма от грязи металлической щеткой.
8. Открутить 2 болта, крепящих направляющие пальцы к направляющей колодок.

9. Снять скобу суппорта.

10. Вынуть колодки и пружинные скобы.

11. Очистить место установки металлической щеткой и смазать поверхность противоскрипной пастой.
12. Установить новые скобы и колодки.

13. Проверить состояние пыльников направляющих пальцев и их ход в скобе. Устранить заедания, заменить треснувшие или порванные пыльники.
14. На поверхность пальцев и внутрь пыльников заложить немного консистентной смазки.
15. Вдавить поршень в цилиндр до упора с помощью раздвижных плоскогубцев.
16. Установить скобу суппорта и колесо.
17. Опустить машину, повторить все действия с другой стороны.
18. Нажать на педаль тормоза 2—3 раза, чтобы восстановить зазоры.
19. Долить тормозную жидкость в бачок.

Видео замены

Обкатка

После замены машина станет хуже тормозить из-за меньшей площади контакта диска и колодок. Поэтому перед выездом на дорогу нужно притереть их:

1. Разогнаться на прямом участке без препятствий до 20—30 км/ч.
2. Затормозить, используя половину хода педали.
3. Повторить шаги № 1, 2 3—4 раза.

После замены и первичной притирки обкатка будет длиться еще 100 километров пробега. В это время тормозить нужно плавно, не нажимая педаль до упора.

В завершении

Подводя итог, можно сказать, что самое главное при замене задних колодок — правильно подобрать запчасти. Сама процедура занимает 30—50 минут.

Как заменить задние колодки на Лачетти

Некоторые работы по обслуживанию своего автомобиля, довольно просты. К таковым относятся задние колодки. Точнее их замена. А если это просто, то можно сделать это самому и сэкономить немного денег.

Когда нужно менять колодки на Лачетти

Основными причинами для ревизии колодок служат:

• износ более 80%
• остаточная толщина накладок менее 3 миллиметров.

Замена при смене тормозного диска, либо

• при попадании на колодки масла
• наличие каких-либо сколов, отслоений колодок
• образование сильных борозд на тормозном диске

Также обращаем внимание на то, что колодки меняются только комплектом. То есть сразу 4 колодки на ось. В противном случае ваш автомобиль будет «уводить» при торможении.

Порядок действий

1. Установите автомобиль на ровную площадку и снимите заднее колесо. Процесс снятия колеса можете посмотреть в статье Колеса для Лачетти.
2. Теперь нам нужно утопить поршень суппорта в направляющий цилиндр. Делайте это при помощи отвертки или небольшого зубила, вставив между колодкой и суппортом.

3. Далее накидным ключом на 14 мм, либо головкой, нам нужно отвернуть нижний болт крепления суппорта к направляющему пальцу. Выворачиваем его полностью.

4. Затем снизу поднимаем суппорт отверткой и отводим его вверх, для простоты снятия колодок.

5. Достаем тормозные колодки из направляющих. А также снимаем 2 пружинных скобки колодок, которые их поджимают, чтобы они не гремели.

6. Проводим ревизию суппортов, направляющих и шлангов. Очищаем все от грязи, пыли и коррозии. Ну а чтобы детали не прикипали друг к другу можно купить медную смазку. Также обязательно осмотрите резиновые пыльники пальцев. Порванные пыльники обязательно замените. Проверьте состояние смазки в пыльниках, если ее мало, то желательно пополнить.

7. Чтобы упростить установку колодок на место, необходимо как можно глубже утопить тормозной поршень в направляющий цилиндр. Будьте аккуратны, потому что при его вдавливании уровень тормозной жидкости будет повышаться. Поэтому предварительно нужно будет открыть крышку заливной горловины тормозной жидкости.
8. Теперь можно установить новые колодки и прижимные пластины на место. Далее отводим суппорт на его место и заворачиваем болт. Аналогично поступить с другим колесом.

9. После того как произвели замену колодок, перед началом движения, нажмите пару раз на педаль тормоза, чтобы колодки поджались к тормозным дискам. Обязательно проверьте уровень тормозной жидкости в бачке. Если жидкость ниже уровня, то обязательно долейте! В противном случае в систему может попасть воздух, что очень пагубно отражается на торможении автомобиля и очень не безопасно. Ну и по-хорошему еще проверять качество тормозной жидкости, на алиэкспрессе например большой выбор специальных тестеров, цены адекватные.

Замена задних тормозных дисков Шевроле Лачетти

Все автомобильные запчасти, которые участвуют в постоянном движении и трении подвергаются естественному износу. Не исключением являются и тормозные диски Шевроле Лачетти. В данном материале подробно рассмотрим признаки, которые указывают на большой износ задних тормозных дисков, а также опишем самостоятельную их замену на автомобиле Шевроле Лачетти.

Симптомы, указывающие на превышающий износ заднего тормозного диска

Если во время движения автомобиля на скорости не менее 60 км.ч. при нажатии на педаль тормоза вы ощущаете вибрацию в задних колесах, скорей всего тормозные диски имеют превышающий предельный износ и подлежат замене. Напомним, что минимальная толщина тормозного диска Шероле Лачетти, должна составлять не менее 8 мм.

Инструкция по замене задних тормозных дисков Шероле Лачетти

• С помощью резиновой груши отбираем часть тормозной жидкости с бачка под капотом автомобиля.
• Ослабляем гайки крепления заднего колеса затем поддомкрачиваем его.
• Снимаем заднее колесо
• Откручиваем тормозной суппорт, при этом тормозной шланг не отсоединяем и подвешиваем на крючок, чтобы он не мешал замене тормозного диска.
• С помощью металлической щетки очищаем диск и его крепление от грязи, после чего рекомендуется обработать соединения диска с о ступицей проникающей смазкой.
• Выворачиваем винты, с помощью которых диск крепится к ступице.

• После этого молотком обстукиваем диск по всей внутренней поверхности, чтобы он сошел со ступицы, а затем с помощью монтажной лопатки производим полное снятие тормозного диска Шевроле Лачетти.
• Установку диска производим в обратном порядке.

Видео по замене задних тормозных дисков Шевроле Лачетти

Во время замены тормозного диска рекомендуется производить замену задних тормозных колодок, а также колодки ручника.

Устройство тормозной системы

Элементы тормозной системы автомобиля: 1 — главный тормозной цилиндр; 2 — бачок гидропривода; 3 — датчик уровня тормозной жидкости; 4 — вакуумный усилитель; 5 — кронштейн педального узла; 6 — выключатель сигналов торможения; 7— педаль тормоза; 8 — разветвитель, 9 — блок ABS.

Рабочая тормозная система — гидравлическая, двухконтурная, с диагональным разделением контуров. В нормальном режиме, когда система исправна, работают оба контура. При отказе (разгерметизации) одного из контуров другой контур обеспечивает торможение автомобиля, хотя и с меньшей эффективностью. К рабочей тормозной системе относятся тормозные механизмы колес, педальный узел, вакуумный усилитель, главный тормозной цилиндр, бачок гидропривода, блок антиблокировочной системы, а также соединительные трубки и шланги.

Педаль тормоза — подвесного типа. В кронштейне педального узла установлен выключатель сигналов торможения — его контакты замыкаются при нажатии педали тормоза. Вакуумный усилитель тормозов расположен между педалью тормоза и главным тормозным цилиндром и крепится четырьмя гайками к кронштейну педального узла. Вакуумный усилитель неразборный, при выходе из строя его заменяют новым.

Главный тормозной цилиндр

Главный тормозной цилиндр крепится к корпусу вакуумного усилителя двумя гайками. Сверху на цилиндре установлен общий бачок гидропривода тормозной системы и сцепления, в котором находится запас жидкости. На корпусе бачка нанесены метки максимального и минимального уровней жидкости. В бачке установлен датчик уровня жидкости , который при понижении уровня жидкости ниже отметки MIN включает сигнализатор в комбинации приборов. При нажатии педали тормоза поршни главного цилиндра перемещаются, создавая давление в гидроприводе, которое подводится по трубкам и шлангам к рабочим цилиндрам тормозных механизмов колес.

Элементы тормозного механизма переднего колеса: 1 — тормозные колодки; 2 — диск тормозного механизма; 3 — болт крепления суппорта к направляющему пальцу; 4 — суппорт; 5 — медные уплотнительные шайбы; 6 — болт крепления тормозного шланга; 7 — направляющая колодок; 8 — пружинные скобы; 9 — чехол направляющего пальца; 10 — направляющий палец

Тормозной механизм переднего колеса — дисковый, с плавающим суппортом, включающим в себя однопоршневой колесный цилиндр. Для более эффективного охлаждения тормозной диск выполнен вентилируемым. Направляющая тормозных колодок прикреплена к поворотному кулаку, а суппорт крепится двумя болтами к направляющим пальцам, установленным в отверстиях направляющей колодок. На пальцах установлены защитные резиновые чехлы. В отверстия для пальцев направляющей колодок закладывается пластичная смазка. При торможении давление жидкости в гидроприводе тормозного механизма возрастает и поршень, выдвигаясь из колесного цилиндра, выполненного как одно целое с суппортом, прижимает внутреннюю тормозную колодку к тормозному диску. Затем суппорт (за счет перемещения направляющих пальцев в отверстиях направляющей колодок) сдвигается относительно диска, прижимая к нему наружную тормозную колодку. В корпусе цилиндра установлен поршень с уплотнительным резиновым кольцом. За счет упругости этого кольца между диском и колодками тормозного механизма поддерживается постоянный оптимальный зазор. Тормозной механизм заднего колеса — дисковый, с плавающим суппортом, включающим в себя однопоршневой рабочий цилиндр.

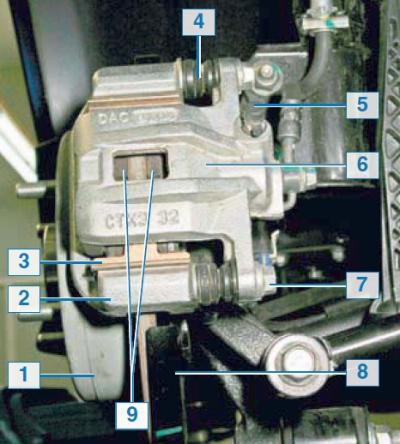

Тормозной механизм заднего колеса: 1 — диск тормозного механизма; 2 — направляющая колодок; 3 — пружинная скоба; 4 — чехол направляющего пальца; 5 — штуцер прокачки гидропривода тормозов; 6 — суппорт; 7 — болт крепления суппорта к направляющему пальцу; 8 — щит тормозного механизма; 9 — тормозные колодки

По конструкции и принципу действия тормозной механизм заднего колеса аналогичен тормозному механизму переднего колеса.

Элементы тормозного механизма заднего колеса: 1 — направляющая колодок; 2 — пружинная скоба; 3 — тормозные колодки; 4 — суппорт; 5 — болт крепления суппорта к направляющему пальцу; 6 — медная уплотнительная шайба; 7 — болт крепления тормозного шланга; 8 — направляющий палец; 9 — чехол направляющего пальца

Направляющая колодок прикреплена к кулаку задней подвески. Тормозной диск, в отличие от диска тормозного механизма переднего колеса, не вентилируемый. В центральной части тормозного диска расположен механизм стояночного тормоза. Механизм стояночного тормоза барабанный, с двумя тормозными колодками. По конструкции он напоминает обычный барабанный тормозной механизм.

Механизм стояночного тормоза: 1 — передняя колодка; 2 — чашка пружины; 3 — стяжная пружина передней колодки; 4 — распорная планка; 5 — стяжная пружина задней колодки; 6 — прижимная пружина распорной планки; 7 — задняя колодка; 8 — рычаг привода стояночного тормоза; 9 — трос стояночного тормоза; 10 — нижняя стяжная пружина; 11 — регулятор зазора; 12 — щит тормозного механизма

Тормозным барабаном для него является внутренняя сторона центральной части тормозного диска.

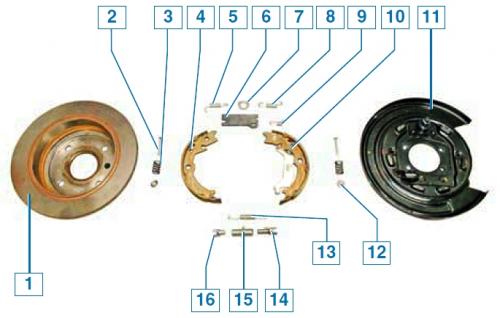

Элементы механизма стояночного тормоза: 1 — диск тормозного механизма; 2 — опорная стойка; 3 — прижимная пружина колодки; 4 — передняя колодка; 5 — стяжная пружина передней колодки; 6 — распорная планка; 7 — фиксирующая пластина; 8 — стяжная пружина задней колодки; 9 — прижимная пружина распорной планки; 10 — задняя колодка; 11 — щит тормозного механизма; 12 — чашка пружины; 13 — нижняя стяжная пружина; 14 — резьбовой наконечник регулятора; 15 — гайка регулятора; 16 — наконечник регулятора

Все детали механизма стояночного тормоза закреплены на щите тормозного механизма. На задней колодке установлен рычаг привода стояночного тормоза, за который зацеплен трос стояночного тормоза. Верхние концы колодок прижимаются стяжными пружинами к распорной планке, а нижние концы — к регулятору зазора между колодками и внутренней поверхностью диска. Регулятор представляет собой распорную планку, состоящую из двух наконечников и гайки. Один наконечник резьбовой. При вращении гайки длина регулятора изменяется за счет резьбового наконечника, в результате чего регулятор разводит или сводит колодки. Привод стояночной тормозной системы — ручной, механический, тросовый, на задние колеса. Он состоит из рычага с тягой и регулировочной гайкой, уравнителя, двух тросов и механизмов стояночного тормоза в тормозных механизмах задних колес.

Рычаг стояночного тормоза: 1 — тяга с уравнителем тросов; 2 — фиксатор гайки; 3 — палец тяги; 4 — регулировочная гайка; 5— рычаг стояночного тормоза; 6 — выключатель сигнализатора включения стояночного тормоза и неисправности тормозной системы

Рычаг стояночного тормоза, закрепленный между передними сиденьями на туннеле пола, соединен с двумя тросами через тягу и уравнитель. Задние наконечники тросов соединены с рычагами привода стояночного тормоза, закрепленными на задних колодках. Регулировка стояночного тормоза осуществляется вращением регулировочной гайки, расположенной на тяге с уравнителем тросов. Все автомобили оснащаются антиблокировочной системой тормозов (ABS).

Блок ABS: 1 — блок управления; 2 — отверстие для подсоединения трубки главного тормозного цилиндра; 3 — отверстие для подсоединения трубки тормозного механизма левого переднего колеса; 4 — отверстие для подсоединения трубки тормозного механизма правого переднего колеса; 5 — отверстие для подсоединения трубки тормозного механизма левого заднего колеса; 6 — насос; 7 — отверстие для подсоединения трубки тормозного механизма правого заднего колеса; 8 — гидравлический блок;

Тормозная жидкость из главного тормозного цилиндра поступает в блок ABS, а из него к тормозным механизмам всех колес. Блок ABS, закрепленный в моторном отсеке на левом лонжероне, около щитка передка, состоит из гидравлического блока, модулятора, насоса и блока управления. ABS действует в зависимости от сигналов датчиков скорости вращения колес. Датчики — индуктивного типа. Датчик скорости переднего колеса установлен в отверстии поворотного кулака и закреплен винтом.

Датчик скорости переднего колеса

Задающий диск датчика напрессован на корпус наружного шарнира привода. Датчик скорости заднего колеса встроен в ступицу заднего колеса. В случае выхода из строя датчика скорости заднего колеса необходимо заменить ступицу вместе с датчиком. При торможении автомобиля блок управления ABS определяет начало блокировки колеса и открывает соответствующий клапан модулятора для сброса давления рабочей жидкости в канале. Клапан открывается и закрывается несколько раз в секунду, поэтому убедиться в том, что ABS работает, можно по слабому дрожанию педали тормоза в момент торможения. В ABS встроена система распределения тормозных сил (EBD), которая выполняет функцию регулятора давления в гидроприводе тормозных механизмов задних колес. Если при торможении автомобиля задние колеса начинают блокироваться, впускные клапаны тормозных механизмов задних колес в модуляторе переключаются в режим поддерживания постоянного давления, препятствуя дальнейшему возрастанию давления в рабочих цилиндрах задних тормозных механизмов. При неисправности ABS тормозная система сохраняет работоспособность, но при этом возможна блокировка колес. В этом случае в память блока записывается код неисправности, который считывается с помощью специального оборудования в сервисном центре. С ABS объединена антипробуксовочная система (TCS), использующая сигналы датчиков скорости вращения колес. Управляет антиблокировочной системой блок управления ABS.

Видео про "Устройство тормозной системы" для Chevrolet Lacetti

Ремонт заднего тормозного суппорта Chevrolet Lacetti - Nubira - Aveo Вторые руки Шевроле лачетти замена задних колодок Замена тормозной жидкости

Читайте также:


• Схема ручного тормоза фольксваген т4

• Форд фьюжн хруст при повороте руля

• Замена ручника ваз 2108

• Порядок сборки главного тормозного цилиндра ваз

• Ремонт рулевой рейки киа рио 2
