Руководства по ремонту Хендай Матрикс: замена тормозных колодок тормозного механизма заднего колеса
Вам потребуются: ключ для гаек колес, пассатижи, отвертка с плоским лезвием, медицинский шприц.
Минимально допустимая толщина фрикционных накладок тормозных колодок 1 мм.
Заменяйте колодки в следующих случаях:
– толщина фрикционных накладок менее допустимой;
– поверхность накладок замаслена;
– фрикционная накладка непрочно соединена с основанием;
– накладки с глубокими бороздами и сколами.
1. Ослабьте затяжку гаек левого заднего колеса, подложите под передние колеса противооткатные упоры («башмаки»). Включите I передачу. С помощью домкрата приподнимите заднюю часть автомобиля и установите на надежные опоры.
2. Проверьте, чтобы рычаг стояночного тормоза был опущен до упора вниз (автомобиль расторможен).
3. Снимите заднее колесо.
4. Если уровень тормозной жидкости в бачке главного тормозного цилиндра находится на метке «MAX» или приближается к ней, откачайте из бачка часть жидкости. Иначе при замене колодок она может выплеснуться.

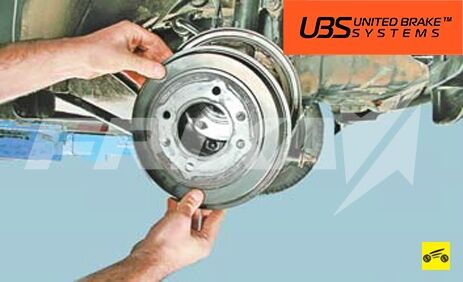

5. Снимите тормозной барабан (см. «Снятие и установка тормозного барабана») .

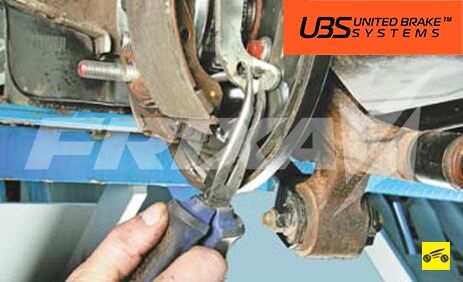

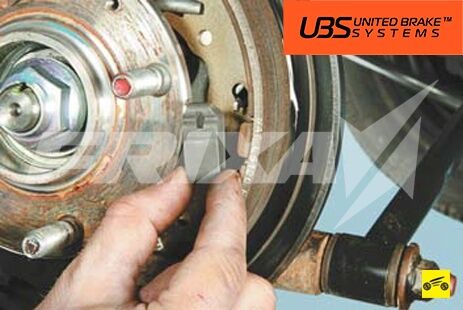

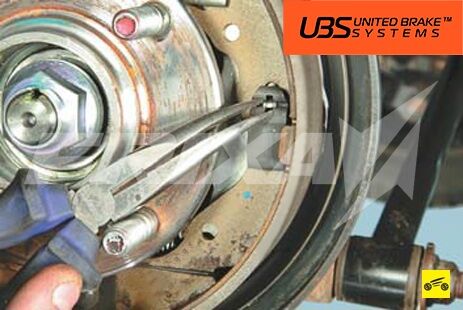

6. Захватив пассатижами опорную стойку, нажмите на прижимную пружину, поверните стойку на четверть оборота…
7. …снимите прижимную пружину…
8. …и опорную стойку.

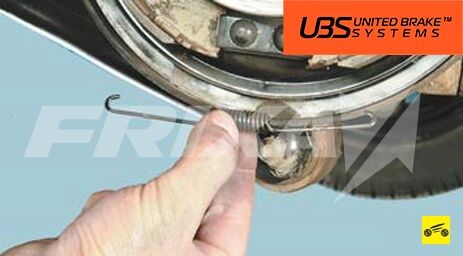

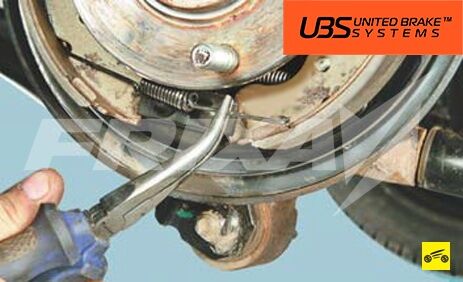

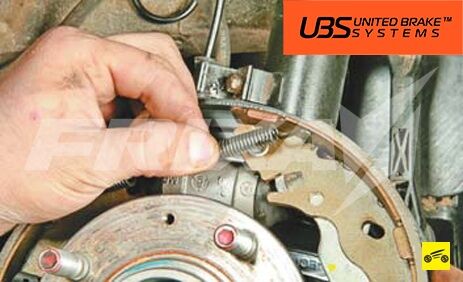

9. Выведите отогнутый конец нижней стяжной пружины из паза в задней тормозной колодке…
10. …и снимите пружину.
11. Выведите носок задней тормозной колодки из паза поршня рабочего цилиндра, чтобы ослабить натяжение верхней стяжной пружины.

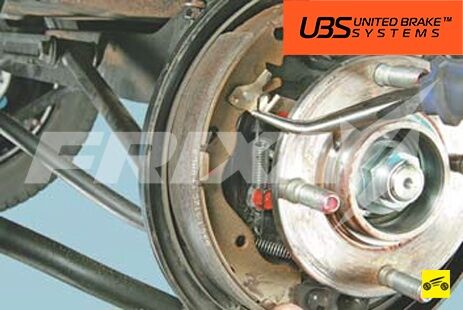

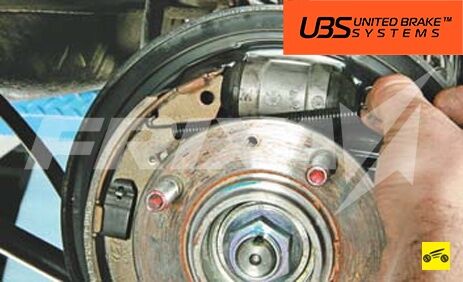

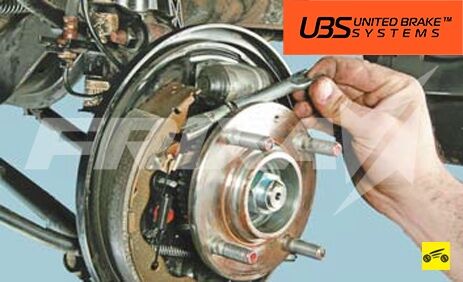

12. Выведите отогнутый конец верхней стяжной пружины из паза в задней тормозной колодке…
13. …и снимите верхнюю стяжную пружину.

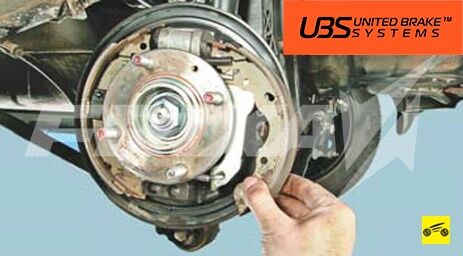

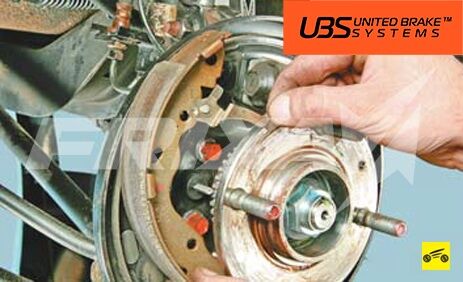

14. Отведите заднюю тормозную колодку от тормозного щита…
15. …и отсоедините от разжимного рычага задний трос привода стояночного тормоза, выведя наконечник троса из прорези рычага.
16. Снимите заднюю тормозную колодку…
17. …и распорную планку.
18. Снимите прижимную пружину передней тормозной колодки, как это делали для задней колодки (см. пп. 6–8).
19. Снимите пружину…
20. …и серьгу механизма регулировки зазоров.

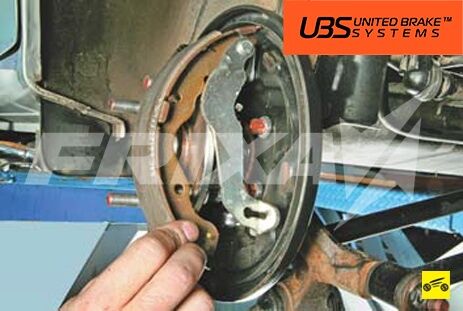

21. Снимите переднюю тормозную колодку.
ПРЕДУПРЕЖДЕНИЕ
Сразу же после снятия колодок закрепите поршни рабочего цилиндра любым доступным способом (например, стяните резиновым жгутом или свяжите проволокой), иначе поршни могут быть вытолкнуты из цилиндра распорной пружиной и из гидросистемы вытечет тормозная жидкость.
22. Очистите от загрязнений и осмотрите детали тормозного механизма (рис. 9.6). Деформированные или сильно корродированные детали замените. Сильно растянутые, потерявшие упругость и искривленные пружины замените.

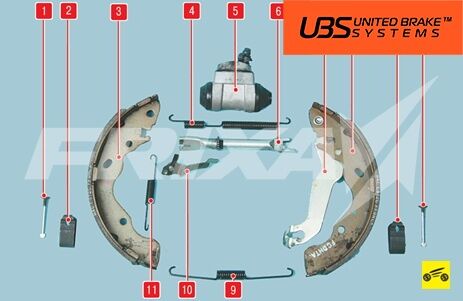

Рис. 9.6. Детали тормозного механизма заднего колеса (показаны детали тормозного механизма с левой стороны):
1 – опорная стойка тормозной колодки;
2 – прижимная пружина;
3 – передняя колодка;
4 – верхняя стяжная пружина;
5 – рабочий тормозной цилиндр;
6 – распорная планка;
7 – разжимной рычаг привода стояночного тормоза;
8 – задняя колодка;
9 – нижняя стяжная пружина;
10 – серьга механизма регулировки зазора;
11 – пружина механизма регулировки зазора.
ПОЛЕЗНЫЙ СОВЕТ
При каждой разборке тормозного механизма заменяйте новыми прижимные пружины и опорные стойки.

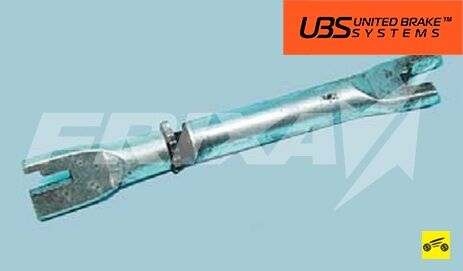

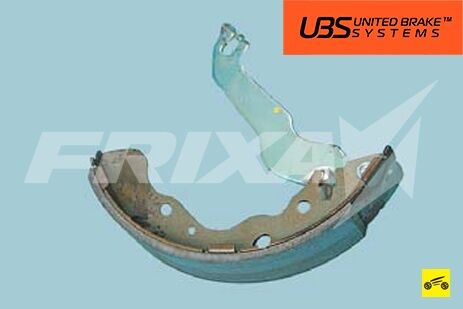

Детали распорной планки с регулятором зазоров левого тормозного механизма невзаимозаменяемы с соответствующими деталями правого тормозного механизма. На левом регуляторе зазора «левая» резьба, на правом – «правая».

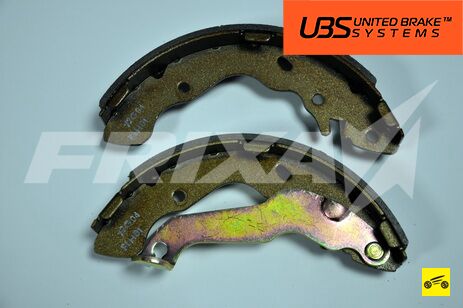

…и задняя колодки заднего тормозного механизма одинаковы по конструкции, но отличаются друг от друга после присоединения к ним с помощью заклепочной оси разжимных рычагов привода стояночного тормоза. Помимо этого задние тормозные колодки различаются как левые и правые.
23. Нанесите на места трения передней и задней тормозных колодок о тормозной щит тугоплавкую смазку для тормозных механизмов.
ПОЛЕЗНЫЙ СОВЕТ
Рекомендуем при замене тормозных колодок заменять распорные планки в сборе с регуляторами зазоров, если они начали корродировать, так как при дальнейшей эксплуатации коррозия может вызвать отказ регулятора зазоров.
24. Освободите поршни рабочего цилиндра от фиксирующего приспособления, сожмите раздвижными пассатижами поршни рабочего цилиндра и установите тормозные колодки в порядке, обратном снятию.
ПРЕДУПРЕЖДЕНИЕ
Учтите, что при утапливании поршней в цилиндр повышается уровень тормозной жидкости в бачке главного тормозного цилиндра. При необходимости откачайте жидкость.
25. Установите тормозной барабан (см. «Снятие и установка тормозного барабана») .

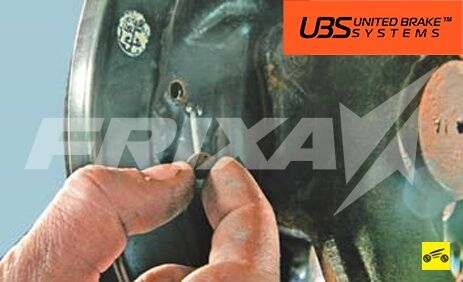

26. Отрегулируйте зазор между тормозными колодками и барабаном, нажав 10–15 раз на педаль тормоза. При каждом нажатии должен быть слышен щелчок регулятора. Если щелчки прекратились, зазор установлен.
27. Установите на место колесо. Проверьте легкость его вращения.
28. Аналогично замените тормозные колодки тормозного механизма другого колеса.
29. После установки тормозных колодок отрегулируйте стояночную тормозную систему (см. «Регулировка привода стояночного тормоза») .
Замена задних колодок Тойота Матрикс
Замена задних колодок Тойота Матрикс делается в случае их износа. Задние колодок Toyota Matrix бывают дисковые или барабанные. Замена задних дисковых колодок занимает порядка 30 минут, а барабанных около часа.
На моделях с электронным ручным тормозом, замена задних колодок Тойота Матрикс делается с помощью компьютера. Это необходимо для того, что бы утопить поршень в начальное положение. При замене задних барабанных колодок Тойота Матрикс, меняется сражу и ремкомплект задних колодок. Он включает в себя пружинки, солдатики и шайбы. Изредка, может потребоваться и замена разводящей планки.
Срок службы задних дисковых колодок, порядка 40-60 тыс. км., а барабанных 80-100 тыс. км. пробега.
Стоимость замены задних колодок:
| Вариант замены | Цена |
|---|---|
| Замена задних колодок, дисковых | от 500 руб. |
| Замена задних колодок, барабанных | от 1200 руб. |
| Замена задних колодок с эл. ручником | от 1200 руб. |
Автосервисы по замене задних колодок в Санкт-Петербурге:
При замене задних дисковых колодок Тойота Матрикс, мы всегда смазываем направляющие суппорта и производим профилактику суппорта. И работа и материалы, входят в стоимость замены задних колодок.
После замены задних колодок, мы сделаем бесплатную диагностику подвески и тормозной системы.
Гарантия на работу - 180 дней.
Какие колодки выбрать. Рейтинг колодок по отзывам:
1. TRW (Германия)
2. ATE (Германия)
3. BREMBO (Германия)
4. NIBK (Япония)
5. BOCSH (Германия)
При покупке задних колодок у нас, скидка на замену - 10%.
Замена задних тормозных колодок Toyota Matrix
Ездить на автомобиле с неисправными колодками опасно. Именно поэтому не стоит тянуть с ремонтом автомобиля. Привозите машину в наш сервисный центр DDCAR. Замена задних тормозных колодок Toyota Matrix у нас проводится мастерами с опытом от 10 лет.
Калькулятор расчёта замена задних тормозных колодок toyota matrix
Основные неисправности
Наиболее частой проблемой является стирание колодок. Ведь они постоянно эксплуатируются и подвергаются сильному износу. У колодок нет чёткого срока эксплуатации, тут всё зависит от ряда факторов: химический состав, стиль вождения, погода. Поэтому момент, когда пора сменить колодки, сугубо индивидуален для каждого водителя. Сигналом являются посторонние шумы при работе тормозов.
Причины быстрого износа:
- Окончание ресурса работы.
- Плохое состояние автомобильных дорог.
- Низкое качество деталей.
- Плохие климатические условия (езда в дождь).
- Предыдущие работы были выполнены неаккуратно.
Ресурс колодок: механика - 30-50 тыс. километров, автомат - 25-30 тыс. километров.
Особенности ремонта
Опытные водители меняют колодки авто собственноручно, но тем, кто не разбирается в ремонте, лучше обратиться в автосервис. Если не отремонтировать вовремя, то также придут в негодность диски, а потом - вся тормозная система.
Последовательность действий при ремонте:
- Открывается капот, удаляется крышка тормозного бачка.
- Снимается колесо.
- Механизм очищается от загрязнений.
- Скручиваются болты, чтобы открыть колодку.
- Колодки снимают, меняют на новые.
- Происходит прокачка тормозной системы.
Выполняем профессиональный ремонт автомобилей в Москве. Наш автосервис оснащён новейшим оборудованием, с помощью которого можно провести диагностику вашего авто и затем устранить все дефекты. Сменим тормозные колодки на Toyota Matrix качественно и по цене ниже средней по Москве.
Предостережение. При любой замене колодок следует заменять и пружинные прижимные стойки («солдатики»). Нагреваясь в процессе эксплуатации, пружины теряют свои эластичные свойства, перестают фиксировать колодки, колодки трутся о барабаны, приводя к их преждевременной замене.
1. Отпустите гайки крепления колес, поднимите заднюю часть автомобиля и установите надежные страховочные опоры. Подклиньте передние колеса, чтобы автомобиль не съехал с опор.
2. Отпустите стояночный тормоз.
3. Снимите колесо.
Примечание. Все четыре задние тормозные колодки надо заменить за один раз, однако, чтобы не перепутать детали, работайте с каждым тормозным механизмом по очереди.
4. Следуйте указаниям иллюстраций рис. 6.4,а-г.
Рис. 6.4,а. Нанесите метки взаимного положения на барабан и ступицу, чтобы не нарушить динамическое равновесие барабана при установке
Рис. 6.4,б. Если тормозной барабан «завис» на тормозных колодках по причине чрезмерного их износа, снимите заглушку с барабана, оттяните рычаг автоматического регулятора крючком и, вращая храповое колесо регулировочного болта отверткой, разведите колодки
Рис. 6.4,в. Покомпонентное изображение узла барабанного тормоза
Рис. 6.4,г. Перед разборкой всегда промывайте тормозной механизм специальным очистителем для тормозных систем и затем дайте ему высохнуть (ступичный узел для ясности снят)
Рис. 6.4,д. Отцепите крючок возвратной пружины из отверстия в передней колодке
Рис. 6.4,е. Снимите специальным съемником прижимную пружину передней колодки, сжав и затем повернув ее на 1/4 оборота
Рис. 6.4,ж. Снимите переднюю колодку и отсоедините крючок стяжной пружины от задней колодки
Рис. 6.4,з. Снимите прижимную пружину задней колодки
Рис. 6.4,и. Оттяните назад пружину приводного рычага стояночного тормоза и отсоедините наконечник троса, затем снимите узел задней колодки
Рис. 6.4,н. Отцепите крючок возвратной пружины от задней колодки, затем снимите пружину и узел автоматического регулятора
Рис. 6.4,л. Отцепите крючок пружины автоматического регулятора от колодки
Рис. 6.4,м. Отсоедините наконечник рычага автоматического регулятора от узла задней колодки
Рис. 6.4,п. и отсоедините приводной рычаг
стояночного тормоза от задней колодки
Рис. 6.4,с. и установите его на новую заднюю
Рис. 6.4,у. затем установите на штифт рычаг
автоматического регулятора и закрепите новую разрезную шайбу-фиксатор
Рис. 6.4,ф. Подсоедините наконечник автоматического регулятора к задней колодке
Рис. 6.4,х. Зацепите пружину автоматического регулятора
Рис. 6.4,ц. Вверните регулировочный винт в наконечник автоматического регулятора, затем зацепите возвратную пружину в отверстие на колодке
Рис. 6.4,ч. Так выглядит собранный узел задней тормозной колодки/автоматического регулятора снаружи
Рис. 6.4,ш. Вид собранного узла задней тормозной колодки/автоматического регулятора с внутренней стороны
Рис. 6.4,щ. Нанесите высокотемпературную смазку на трущиеся поверхности тормозного щита
Рис. 6.4,ю. затем установите на тормозной
щит узел задней колодки и прижимную пружину с держателем
Рис. 6.4,я. Зацепите крючки стяжной пружины в отверстия передней и задней колодок
Рис. 6.4,аа. Установите на тормозной щит переднюю колодку и прижимную пружину с держателем
Рис. 6.4,бб. Зацепите возвратную пружину в отверстие на передней колодке
Соблюдайте порядок действий в соответствии с нумерацией иллюстраций. Примечание. Если тормозной барабан не сходит с оси и узла колодок, удостоверьтесь в том, что стояночный тормоз полностью отпущен. Если барабан не снимается и теперь, надо развести тормозные колодки. Делается это следующим образом: снимите заглушку с барабана, затем, вставив инструменты в отверстие, отведите подходящим крючком рычаг автоматического регулятора, а другой отверткой вращайте храповое колесо (барашек) регулировочного болта, отодвигая таким образом колодки от барабана (см. рис. 6.4, б). Теперь барабан должен сняться беспрепятственно.
5. Перед установкой барабана убедитесь в отсутствии трещин, забоин, глубоких борозд на рабочей поверхности, ржавчины, перегретых участков металла, которые выдают себя цветами побежалости. Если дефекты не устранить тонкой наждачной бумагой, барабан можно отдать в мастерскую для проточки, если после проточки его размеры смогут соответствовать требованиям Спецификаций.
Рис. 6.5. Предельный внутренний диаметр барабана, как правило, выбит на его поверхности
6. Установите барабан на фланец ступицы. Вращайте отверткой, вставленной в регулировочное отверстие барабана (см. рис. 6.4,б), барашек регулятора до тех пор, пока колодки не заблокируют вращение тормозного барабана, затем вращайте барашек в обратном направлении, пока колодки не перестанут блокировать вращение барабана. Установите заглушку на место.
7. Установите колесо и заверните гайки крепления. Опустите автомобиль и затяните гайки крепления колеса моментом, предписанным Спецификациями главы 1А или 1 Б.
8. Сделайте несколько перекатов автомобиля вперед и назад, затормаживая его стояночным тормозом. Этим вы отрегулируете зазор в задних тормозных механизмах и нормальный ход педали тормоза.
Замена задних колодок Toyota Matrix
Замена задних колодок Toyota Matrix, цена в Москве, замена задних тормозных колодок Тойота Матрикс: Мытищи, Осташковское шоссе. Обращайтесь!
Данная услуга осуществляется для моделей Toyota Matrix.
Множество людей считают, что замена задних тормозных колодок Toyota Matrix (Тойота Матрикс) требуется при значительном снижении эффективности тормозов. Реально дожидаться этого небезопасно. Если у Вас нет нужного навыка, следует проходить постоянный осмотр в специальном СТО.
Сделанная во время замена задних колодок, цена которых в общей стоимости проведения ремонта задней подвески составляет небольшую часть, способствует избежать тяжелых неисправностей, снизить затраты на текущую эксплуатацию.
Прайс-лист на услуги
| Услуга, устранение неисправностей | Цена, руб.* | ||
| легковые а/м | джипы | минивэны | |
| замена задних тормозных колодок (барабанных) | 1600 | 2200 | 2600 |
| замена задних тормозных колодок (дисковых) | 800 | 900 | 1200 |
| замена задних тормозных барабанов | 600 | 900 | 1300 |
| замена заднего тормозного суппорта | 950 | 1200 | 1200 |
| замена тормозного цилиндра | 650 | 750 | 850 |
| переборка тормозного суппорта | 2500 | 3200 | 3500 |
* Цены, представленные в прайсе, даны ориентировочно и могут меняться как в большую, так и в меньшую сторону.
Замена задних тормозных колодок на хендай матриксе
Hyundai Matrix матрасик 1.8 AT › Бортжурнал › Замена дисков с колодками и задней ступицы
В конце октября воспользовался акционным предложением «Комплексная диагностика автомобиля» за 9$ в одном из киевских сетевых автосервисов (из трех букв). Мастер пошуршал, пошатал, осмотрел на подъемнике и выдал список необходимых замен: тросики и колодки ручника, все тормозные колодки, диски тормозные задние, все амортизаторы, левый задний ступичный подшипник, масло АККП, кое-какие сальники и лампочки в ПТФ.
После получения ценника на запчасти и работы (555$ минимум), было решено самостоятельно закупить материалы и выполнить работы.
Купил на Экзисте: задние диски; колодки; шайбу, гайку, ступицу и колпачок ступицы; ремкомплект переднего суппорта; графитную смазку и смазку для направляющих суппорта.
Шаг первый: замена ступичного подшипника (в нашем случае, в сборе со ступицей).
Люфт присутствовал, как и выявил мастер при осмотре. Снял колесо, с помощью плоской отвертки снял защитный колпачок ступицы. Используя гвоздь сотку, раскернил гайку. Воротком открутил гайку и снял шайбу и ступицу. Ступицу отправлю в утиль, гайка и шайба может еще послужат.
Шаг второй (промежуточный): марафет защитного щитка тормозного механизма заднего колеса
Т.к. состояние щитка и тормозного диска было плачевное, было решено не ограничиваться заменой диска, а почистить от ржавчины и покрасить щиток.
Шаг третий: установка ступицы
Тут все просто, после закрепления щитка поставил на место ступицу, предварительно протерев насухо ось, чтобы не было мусора. Новой шайбой и гайкой закрепил ступицу, в конце накернив отверткой гайку в канавке.
Что касается цилиндров, несмотря на их состояние, капремонта решил пока не делать. Ограничился закладкой смазки из ремкомплекта под сальники цилиндров, и заменой спереди справа самого сальника, который зажевало под цилиндр. Наверно летом придется перебрать цилиндры, т.к. до «зеркала» им далеко.
Сюрпризом для меня стал размер и вес суппорта передних тормозов. Если задние вжимал на место вручную с помощью рукоятки молотка, то с передними помучился. Решил вопрос применив пластиковую струбцину, хотя боялся, что не выдержит. Тормозуху не откачивал, но она и не выплескивалась.
С задними суппортами справился головкой на 14, для передних дополнительно понадобилась головка на 17. Все гайки оттирал растворителем, и смазывал графиткой. Грязь снаружи чугунных деталей не оттирал.
Колодки FRIXA с первого раза не стали ни в передний, ни в задний суппорт. Болгарку взял у соседа, и подогнал по месту. Я так понимаю, производители делают наплыв для универсальности, т.к. подходят колодки к разным моделям. Пришлось именно его и стачивать, а это около 0,5 мм сверху, снизу и с боковой стороны. Сточенные грани подмазал графиткой.
Повторив на всех колесах операции, все собрал обратно. Колпаки ставить не стал, чтобы за зиму их привести в порядок.
Проехал сотню метров, понажимав иногда на тормоз, по-моему, все в порядке. Через 12 км пощупал задние колпачки и передние гайки, все слегка теплое, а дальше буду наблюдать.
Вы наверно заметили, что сзади слева теперь отсутствует механизм ручника. Я его не ставил назад для того, чтобы перебрать и почистить. Когда куплю тросики ручника, поставлю колодки и их обвес на место. Совмещу наверно с ремонтом цилиндров.
Вот и все. Заняло это все 16 часов (два дня). До этого ничего сложнее замены лампочек или фильтров в машине сам не делал, так что буду рад советам.
Видео: Замена задних тормозных колодок хендай матрикс.
Множество людей полагают, что замена задних тормозных колодок Hyundai Matrix (Хендай Матрикс) необходима при заметном снижении эффективности тормозной системы. На деле ждать указанного небезопасно. Когда у Вас нет нужного навыка, следует проходить регулярный осмотр в специальном центре.
Замена тормозных колодок Hyundai Matrix
Как определить, что тормозным колодкам требуется замена? Если вы заметили хотя бы один из ниже перечисленных признаков, рекомендуем обратиться в автосервис:
Доверяйте замену тормозных колодок только профессионалам!
Скрип новых колодок не означает, что вам установили плохие детали. Такой неприятный момент может быть обусловлен несколькими факторами:
В ряде случаев колодки Hyundai Matrix «притираются», но, если причина в неисправности других элементов тормозной системы – скрип не пройдёт, надо отправляться в ремонт.
Регламент по замене тормозных колодок, указанный в сервисной книжке Hyundai Matrix – это усреднённое время. Здесь следует учитывать как интенсивность применения тормозов, так и особенности самих колодок, установленных в систему.
Например, если вы чаще ездите по трассам, то колодки могут отработать и больший ресурс, чем указан в регламенте, в городских условиях – пробег колодок иногда сокращается вдвое. Визуальная диагностика тормозов Hyundai Matrix проводится ежегодно в процессе планового техобслуживания. Мы рекомендуем прислушиваться к мнению вашего механика, и, при выявлении износа фрикционного слоя, незамедлительно колодки заменить.
Основной признак – это сигнал датчика Hyundai Matrix, если такой установлен в тормозной системе вашего авто. Есть два типа таких устройств:
Такие датчики устанавливаются, например, на переднее левое и заднее правое колесо Hyundai Matrix. Признаков, свидетельствующих об износе именно колодок не существует. Есть приметы, по которым можно определить, что в тормозной системе есть поломки:
Если вы заметили подобные признаки, езжайте в автосервис и сообщите о них мастеру, закажите диагностику тормозов Hyundai Matrix. Причиной могут стать не только колодки, но также диски и суппорты.
Чтобы избежать скрипа и быстрого износа новых тормозных колодок, мы рекомендуем подбирать эти элементы в соответствии со страной-изготовителем тормозных дисков, установленных на вашем авто. Поясним: китайские производители запчастей применяют фрикционный материал, подходящий для работы с дисками китайского же производства (то есть требованиям китайских стандартов), европейские производители, соответственно, ориентируются на свои данные.
Магазины по продаже автозапчастей предлагают своим клиентам сертифицированную продукцию, то есть на колодки имеется сертификат, с которым можно ознакомиться. Заводские детали всегда имеют упаковку, на которой нанесён штрих-код, артикул, название производителя и список моделей, для которых они подходят.
Оценить качество колодок Hyundai Matrix можно, подержав их в руках:
Руководства по ремонту Хендай Матрикс: замена тормозных колодок тормозного механизма заднего колеса
Обратите внимание на маркировку тормозных колодок. Новые колодки приобретайте с такой же маркировкой. Задние колодки барабанного типа для Hyundai Matrix имеют маркировку FLH01.
Задние колодки дискового типа для Hyundai Matrix имеют маркировку FPHXGR.
Передние колодки дискового типа HANKOOK тюнинговой серии S1 для Hyundai Matrix имеют маркировку S1HXGR.
Вам потребуются: ключ для гаек колес, пассатижи, отвертка с плоским лезвием, медицинский шприц.
Минимально допустимая толщина фрикционных накладок тормозных колодок 1 мм.
Заменяйте колодки в следующих случаях:
– толщина фрикционных накладок менее допустимой;
– поверхность накладок замаслена;
– фрикционная накладка непрочно соединена с основанием;
– накладки с глубокими бороздами и сколами.
1. Ослабьте затяжку гаек левого заднего колеса, подложите под передние колеса противооткатные упоры («башмаки»). Включите I передачу. С помощью домкрата приподнимите заднюю часть автомобиля и установите на надежные опоры.
2. Проверьте, чтобы рычаг стояночного тормоза был опущен до упора вниз (автомобиль расторможен).
4. Если уровень тормозной жидкости в бачке главного тормозного цилиндра находится на метке «MAX» или приближается к ней, откачайте из бачка часть жидкости. Иначе при замене колодок она может выплеснуться.
6. Захватив пассатижами опорную стойку, нажмите на прижимную пружину, поверните стойку на четверть оборота…
7. …снимите прижимную пружину…
9. Выведите отогнутый конец нижней стяжной пружины из паза в задней тормозной колодке…
11. Выведите носок задней тормозной колодки из паза поршня рабочего цилиндра, чтобы ослабить натяжение верхней стяжной пружины.
12. Выведите отогнутый конец верхней стяжной пружины из паза в задней тормозной колодке…
13. …и снимите верхнюю стяжную пружину.
14. Отведите заднюю тормозную колодку от тормозного щита…
15. …и отсоедините от разжимного рычага задний трос привода стояночного тормоза, выведя наконечник троса из прорези рычага.
16. Снимите заднюю тормозную колодку…
18. Снимите прижимную пружину передней тормозной колодки, как это делали для задней колодки (см. пп. 6–8).
20. …и серьгу механизма регулировки зазоров.
21. Снимите переднюю тормозную колодку.
Сразу же после снятия колодок закрепите поршни рабочего цилиндра любым доступным способом (например, стяните резиновым жгутом или свяжите проволокой), иначе поршни могут быть вытолкнуты из цилиндра распорной пружиной и из гидросистемы вытечет тормозная жидкость.
22. Очистите от загрязнений и осмотрите детали тормозного механизма (рис. 9.6). Деформированные или сильно корродированные детали замените. Сильно растянутые, потерявшие упругость и искривленные пружины замените.
Рис. 9.6. Детали тормозного механизма заднего колеса (показаны детали тормозного механизма с левой стороны):
1 – опорная стойка тормозной колодки;
2 – прижимная пружина;
3 – передняя колодка;
4 – верхняя стяжная пружина;
5 – рабочий тормозной цилиндр;
6 – распорная планка;
7 – разжимной рычаг привода стояночного тормоза;
8 – задняя колодка;
9 – нижняя стяжная пружина;
10 – серьга механизма регулировки зазора;
11 – пружина механизма регулировки зазора.
При каждой разборке тормозного механизма заменяйте новыми прижимные пружины и опорные стойки.
Детали распорной планки с регулятором зазоров левого тормозного механизма невзаимозаменяемы с соответствующими деталями правого тормозного механизма. На левом регуляторе зазора «левая» резьба, на правом – «правая».
…и задняя колодки заднего тормозного механизма одинаковы по конструкции, но отличаются друг от друга после присоединения к ним с помощью заклепочной оси разжимных рычагов привода стояночного тормоза. Помимо этого задние тормозные колодки различаются как левые и правые.
23. Нанесите на места трения передней и задней тормозных колодок о тормозной щит тугоплавкую смазку для тормозных механизмов.
Рекомендуем при замене тормозных колодок заменять распорные планки в сборе с регуляторами зазоров, если они начали корродировать, так как при дальнейшей эксплуатации коррозия может вызвать отказ регулятора зазоров.
24. Освободите поршни рабочего цилиндра от фиксирующего приспособления, сожмите раздвижными пассатижами поршни рабочего цилиндра и установите тормозные колодки в порядке, обратном снятию.
Учтите, что при утапливании поршней в цилиндр повышается уровень тормозной жидкости в бачке главного тормозного цилиндра. При необходимости откачайте жидкость.
26. Отрегулируйте зазор между тормозными колодками и барабаном, нажав 10–15 раз на педаль тормоза. При каждом нажатии должен быть слышен щелчок регулятора. Если щелчки прекратились, зазор установлен.
27. Установите на место колесо. Проверьте легкость его вращения.
28. Аналогично замените тормозные колодки тормозного механизма другого колеса.
Минимально допустимая толщина фрикционных накладок тормозных колодок 1 мм.
Заменяйте колодки в следующих случаях:
– толщина фрикционных накладок менее допустимой;
– поверхность накладок замаслена;
– фрикционная накладка непрочно соединена с основанием;
– накладки с глубокими бороздами и сколами.
Снятие, проверка и установка задних барабанных тормозов Hyundai Matrix
Рис. 6.42. Задние барабанные тормоза
Рис. 6.43. Ступица заднего колеса
Отверните гайку крепления и снимите ступицу вместе с тормозным барабаном (рис. 6.43).
Снимите нижнюю возвратную пружину и пружины фиксации колодок.
Рис. 6.44. Тормозные колодки и регулятор в сборе
Снимите тормозные колодки и регулятор в сборе (рис. 6.44).
Рис. 6.45. Измерение толщины тормозных колодок
Измерьте толщину тормозных колодок (рис. 6.45).
Номинальная толщина колодки: 5,14 мм.
Предельная толщина колодки: 1,5 мм.
Рис. 6.46. Измерение внутреннего диаметра тормозного барабана
Измерьте внутренний диаметр тормозного барабана (рис. 6.46).
Проверьте биение тормозного барабана.
Рис. 6.47. Проверка полноты прилегания тормозных колодок и барабана
Проверьте полноту контакта колодки и тормозного барабана (рис. 6.47).
Внутренний диаметр и предельное биение тормозного барабана
Рис. 6.48. Места нанесения смазки
Нанесите специальную смазку на места, указанные на рисунке (рис. 6.48).
Рис. 6.49. Схема установки пружины фиксации
Установите палец и пружину фиксации тормозной колодки (рис. 6.49).
Рис. 6.50. Установка верхней возвратной пружины
Нажмите на тягу и установите верхнюю возвратную пружину (рис. 6.50).
После сборки несколько раз нажмите на рычаг привода стояночного тормоза.
Видео: Замена задних колодок на Хендай Матриксе
Hyundai Matrix/Хендай Матрикс как поменять колодки,как отрегулировать ручник/replacement pads. Подробнее
Замена задних тормозных колодок хендай матрикс. Всосстановление барабанов. Подробнее
Замена ремкомплекта барабанных тормозов Хендай Матрикс 1,5 CRDI Подробнее
Замена задних тормозных колодок Hyundai Accent 1,5 Хендай Акцент 2006 года Тагаз Подробнее
Hyundai Accent (хендай акцент) ЗАМЕНА задних Колодок Подробнее
Разведение задних тормозных колодок hyundai getz. Подробнее
Замена передних тормозных колодок хендай матрикс! Подробнее
Замена тормозных цилиндров и трубок Прокачка тормозов Хендай Матрикс Подробнее
Замена задних тормозных колодок барабанного типа на Тойота Королла (Toyota Corolla)
Для замены нам понадобится: балонник, домкрат, плоская отвёртка, торцевой ключ, плоскогубцы (желательно 2 шт.) и болт.
Под переднее колесо спереди и сзади подложить упоры, например камни (со стороны противоположной той, где заменяем колодки, т. е если мы меняем колодки с правой стороны, то упоры подложить с левой, а потом поменять)
Разбираем колесо и снимаем старые колодки
После подготовки автомобиля к замене колодок ослабляем гайки на колесе.
Поднимаем машину на домкрате. Чтобы машина во время замены не стояла только на домкрате (всё-таки это не очень устойчивая опора) я совету подложить под машину кирпичи.
Под днищем проходят выступающие рёбра (что-то типа рёбер жёсткости), вот под них я и подкладываю кирпичи.
Потом опускаю машину так, чтобы она опёрлась на кирпичи (но домкрат полностью не убираю, он будет служить дополнительной опорой) и можно теперь не боятся, что машина упадёт.
Откручиваем полностью гайки и снимаем колесо. Теперь нужно снять барабан. Вот для этого нам и понадобиться болт. Он должен быть с резьбой М8
Вкручиваем болт в любое из двух отверстий на барабане. Чтобы его в крутить, нам понадобиться торцевой ключ. У меня он был на 12, но это зависит от того, какой у вас будет болт.
Вкручиваем до тех пор, пока барабан заметно не отойдёт от опорного диска (круглая чашка, которая находится за барабаном, и к которой крепятся все механизмы барабанного тормоза).
Теперь выкручиваем болт (иначе барабан не снимется из-за перекоса), если барабан не снимается, то вкручиваем болт во второе отверстие. После снятия барабана болт (если он всё ещё вкручен) сразу же можно выкручивать, здесь он нам больше не понадобится.
Теперь нужно снять пружину распорной втулки. Это проще сделать в месте, где пружина выпирает. Для правой стороны это слева (если смотреть на механизм тормозов), для левой стороны справа (опять же, если смотреть на механизм тормозов). Я снимал правые колодки.
Для того, чтобы отцепить пружину, зажимаем её плоскогубцами, как на рисунке. Затем растягиваем пружину (естественно плоскогубцами) в сторону, показанную стрелкой. Когда пружина выйдет из зацепления с колодкой (как на рисунке), тянем её на себя, но не даём ей снова сжаться, пока не вытянем её из отверстия.
Затем возвращаем пружину в сжатое состояние, не выпуская её из плоскогубцев (если её бросить, то она стрельнет, и может повредить пыльник поршня). Со второй стороны она уже отцепится легко, т. к. уже будет свободно болтаться.
Теперь снимаем фиксаторы колодок.
Снять шайбу фиксатора можно руками. Для начала прижимаем пальцем (с обратной стороны опорного диска) стержень, на котором держится пружина и шайба фиксатора. На шайбе можно увидеть прорезь (на фото выше красный прямоугольник).
Нужно держа стержень провернуть шайбу на 90 градусов, чтобы выступы стержня попали в прорезь шайбы. Если всё сделано правильно, то шайба и пружина легко снимутся. Откладываем их в сторону (на землю не бросаем, т. к. можно просто затоптать, а это очень важная деталь).
Вот собственно сам стержень. А вот пружина и шайба. Точно также снимаем фиксатор со второй колодки. Всё, колодки можно снимать. Снизу они сцеплены такой пружиной
Снятию колодок она нисколько не мешает, но может запросто потеряться, поэтому убираем её в сторону к фиксаторам.
Теперь одна из колодок больше ни на чём не держится. Смотрим, есть ли на новой колодке такая пружина и такая разжимная пластина. Эти пружина и пластина вместе с зубчатым колесом на распорной втулке .Вот это колесо образуют механизм, для разводки колодок.
Если ничего этого нет (а когда я покупал колодки, то у меня на них ничего этого не было), то нужно всё переставить. Здесь ничего сложного нет. Отцепляем пружину от пластины и колоки, и снимаем пластина с цапфы (стержень, на котором она сидит).
Точно также всё ставим на новую колодку. Все колодки разные, колодки для правой стороны различаются с колодками для левой, поэтому перед установкой пластины нужно убедится, что это действительно нужная колодка.
Теперь вторая колодка. Она пока ещё прицеплена к тросику ручника. Для того, чтобы отцепить её от тросика, нужно, держа колодку в одной руке, другой сжимать пружину в направлении красной стрелки.
Когда пружина будет достаточно сжата, поворачиваем рычаг в направлении зелёной стрелки, и снимаем тросик. Вот собственно тросик без колодки. А вот колодка.
Рычаг нужно также переставить на новую колодку (если на ней его нет). переворачиваем колодку, и видим там что-то типа шайбы, с помощью которой фиксируется цапфа рычага
Разжимаем её с помощью отвёртки и снимаем. Переставляем рычаг на новую колодку и ставим шайбу. Чтобы она не выпала, зажимаем её плоскогубцами.
Ставим новые колодки и собираем все обратно
Теперь ставим новые колодки на место. Для начала цепляем тросик ручника. Цепляется по тому же принципу, что и отцепляется. Но пружина не должна проваливаться в щель, иначе будет затруднена дальнейшая установка.
Устанавливаем эту колодку на место. Стержень фиксатора должен пройти в отверстие, напротив которого расположена эта выемка на колодке.
Просто пальцами зацепить шайбу не получится, поэтому зажимаем её в плоскогубцы. Придерживая стержень с обратной стороны (как при снятии) надеваем на него пружину, затем надеваем шайбу (здесь придётся приложить некоторое усилие) и проворачиваем её (только её, стержень должен оставаться неподвижным) на 90 градусов, чтобы стержень зафиксировался в выемке на шайбе.
Теперь цепляем снизу пружинку, к ней цепляем вторую колодку и устанавливаем пружину.
Пружина должна оказаться за ограничителем, если она окажется перед ним, то колодки просто заклинит. Фиксируем вторую колодку аналогично первой.
Теперь устанавливаем распорную втулку. Для начала нужно скрутить её на минимальную длину. Резьба здесь обратная, поэтому чтобы скрутить её, нужно крутить не по, а против часовой стрелки.
Втулка устанавливается строго определённым образом.
При установке зелёная метка должна упереться в рычаг в мечте, отмеченном зелёным кружком, красная метка с красным кружком, синяя с синим, а выступ, помеченный фиолетовым, должен оказаться за колодкой.
Теперь зацепляем пружину втулки со стороны красной метки. Проверяем, чтобы колодки попали в прорези на поршнях (зелёные овалы). Теперь цепляем пружину со второй стороны.
Упираемся большим пальцем в колодку (как на фото), зажимаем пружину плоскогубцами (там же, где и при снятии) и начинаем растягивать, пока она не окажется перед отверстием (обведено красным). Зацепляем пружину за колодку и основная часть установки закончена.
Теперь нужно развести колодки. Зажимаем выступ разжимной пластины плоскогубцами и опускаем её вниз. Эта пластина упирается в зубчатое колесо на втулке, и не даёт тому прокручиваться.
Прокручиваем ступицу так, чтобы выемка на ней оказалась напротив зубчатого колеса.
При помощи плоскогубцев (как на фото), или при помощи плоской отвёртки прокручиваем зубчатое колесо (помним, что резьба на нём обратная), пока колодки не будут разведены на достаточное расстояние.
Достаточным оно станет тогда, когда барабан будет надеваться на колодки впритирку. Нужно не забыть вернуть на место пластину. В таком виде она не должна остаться. Поэтому нужно установить её так. Заодно можно проверить и стойки, мои например вытекли.
Всё, ставим на место барабан, прикручиваем колесо. И не забываем, что гайки нужно прикручивать накрест.
Естественно не имеет значение с какой гайки начать, но гайка, прикрученная второй, должна быть прикручена напротив первой, третья напротив четвёртой. Со второй стороны аналогично. Всё, опускаем машину, и едем проверять тормоза.
Удачи в ремонте, надеюсь всё понятно.
Видеообзор по замене задних тормозных колодок барабанного типа
Подобрал для вас несколько видео по теме, что бы можно было визуально понять что к чему.
Замена передних и задних тормозных дисков в автомобиле Toyota Matrix
При эксплуатации автомобиля, для предотвращения поломок и обеспечения безопасности передвижения, необходимо, чтобы все детали были исправны, а все системы работали точно. Поэтому мудрые автовладельцы регулярно проходят технический осмотр в специализированных центрах.
Тормозные диски, в силу постоянной нагрузки и трения, являются деталями, наиболее подверженными износу. Их состояние, а также состояние тормозных колодок, рекомендуется отслеживать.
| Вид работ | Срок выполнения | Цена |
| Диагностика состояния узлов ходовой части (см. подробнее) | от 500 руб | |
| Замена тормозных дисков | от 1000 руб |
*Все цены указаны в ознакомительных целях. Более точную цену можно узнать на СТО после диагностики.
Когда менять тормозные диски?
Срок эксплуатации тормозных дисков зависит от множества факторов:
- Характера езды
- Условий эксплуатации
- Марки и модели деталей
- Количества пробега и многих других.
В силу этого предугадать, когда они выйдут из строя достаточно проблематично. В среднем на срок службы дисков приходится две-три замены тормозных колодок, в некоторых современных иномарках он может достигать 150 тысяч километров пробега.
Также следует ориентироваться и на общие признаки, свидетельствующие об износе тормозных колодок, а именно:
- Увеличение тормозного пути
- Неустойчивость машины при торможении
- Педаль тормоза становится "мягкой"
- Снижается уровень тормозной жидкости
Некоторые из признаков совпадают с признаками, возникающими при необходимости замены тормозных колодок, а потому данные детали рекомендуется менять одновременно.
Замена передних и задних тормозных дисков Toyota Matrix в СТО "Автобан"
Как только Вы обнаружили необходимость замены тормозных дисков, не откладывая обращайтесь к специалистам для проведения необходимого технического осмотра и обслуживания. Почему лучше всего посещать специализированные центры, а не производить ремонт самостоятельно? Ответ очень прост: только при помощи специального оборудования и при наличии должной квалификации ремонт вашего автомобиля может быть произведен в соответствии с требованиями и стандартами марки.
Обращаясь в мастерскую "Автобан" Вы можете быть уверены, что все работы по замене передних и задних тормозных дисков Toyota Matrix будут производиться мастерами высокой квалификации. У нас работают исключительно профессионалы, которые выполнят все необходимые манипуляции качественно и в кратчайшие сроки, а сама мастерская оснащена всем необходимым для диагностики и ремонта новейшим оборудованием. При этом своим клиентам мы предлагаем развернутую смету, которая дает полное представление о том, за что вы платите. Оптимальные цены и качественное обслуживание: доверьтесь профессионалам из мастерской "Автобан", ведь автомобили – буквально наша жизнь, и мы позаботимся, чтобы ваш "железный конь" продолжал мчать вас по дорогам!
Читайте также:
