Замена задних и передних тормозных колодок на Киа Спортейдж (Kia Sportage) 1, 2, 3, 4

Замена колодок на Киа Спортейдж должна быть регулярной, своевременной. Езда с неисправными узлами некомфортная и небезопасная. Без колодок тормозной системы управлять машиной запрещено. Малейшая неожиданная ситуация – и дело закончится ДТП. Замену данных узлов рекомендовано включить в состав планового ТО.

Сроки замены тормозных колодок на Киа Спортейдж

Узлы делают из фрикционных сплавов, которые связываются с прочной опорной плитой из стали. После нажатия на педаль торможения материал колодок будет прижиматься к ротору (внутренней либо внешней поверхности). Воздействие осуществляется под постоянным давлением, развивается сила трения, которая замедляет вращения колес авто. Итог – 100% контролируемая и безопасная остановка транспортного средства.

Симптомы, которые указывают на необходимость срочного обслуживания:

• появление индикатора износа на панели приборов;
• характерные взвизгивания во время торможений;
• вибрация авто и пульсация тормозной педали;
• брожение авто при торможении, которого быть не должно;
• загорание сигнальных ламп.

Значительный пробег на тормозных колодках – тоже повод для проведения ТО. Рекомендованный производителем интервал составляет 100 тыс. км, на практике он может быть меньше. Смотреть следует не на усредненный регламент, а на реальное состояние узлов.

Большинство автомобилистов обслуживают колодки в условиях гаража

Как подобрать колодки на Киа Спортейдж

До установки передних тормозных колодок Киа Спортейдж нужно правильно выбрать новый узел. Рекомендованные варианты с учетом указанных производителем параметров:

1. ACT787 ProACTProACT – премиальный класс, дизайн привлекательный, качество отличное. Материал изготовления – керамика с отличной силой захвата. Даже при езде на высоких скоростях остановка авто будет быстрой. Парные узлы идут со штампованными спинками.
2. ThermoQuiet QC465A – лидеры рынка, долговечные и надежные, материал изготовления керамика.
3. ACT914 ProACTProACT – универсальный комплект, подходит на большинство транспортных средств. Колодки прочные, долговечные, не подвержены чрезмерному износу.
4. Bosch BC905 QuietCast – надежные изделия премиального уровня, не разваливаются, не ломаются, как аналоги низкого качества исполнения, бесшумные.

Оригинальные узлы – лучший выбор, но они дорогие. В продаже много аналогов, которые имеют конкурентные характеристики, хорошее соотношение цены и качества.

Долговечность тормозных колодок зависит от параметров фрикционных сплавов

Необходимые инструменты

Для замены тормозных колодок нужно заранее подготовить набор инструмента. Пригодится зажим в виде буквы «С» – он приживает суппорт в сборке, вдавливает его в поршень, скидывает тормоз после монтажа нового комплекта колодок. Некоторым авто нужен специальный инструмент для снятия тормозного суппорта поршня.

Гаечный ключ поможет быстро снять болты суппорта. Используют модели типа аллен или торкс. Для защиты рук стоит взять перчатки, они предотвратят попадание на кожу химикатов, грязи. Отдельно подготавливают очки и маску. Они защитят органы дыхания от попадания пыли и предотвратят травмы глаз.

Выполнить замену старых колодок можно в гаражных условиях

Как поменять задние и передние колодки на Киа Спортейдж

Общее время замены колодок не превышает 40 минут, опытные водители справляются с задачей быстрее. Цена нового комплекта может быть разной и составляет от 40 долларов.

Замена тормозных колодок на Киа Спортейдж 1

Порядок действий по обслуживанию Киа Спортейдж 1:

1. Ослабить силу затяжения гаек спереди слева, установить башмак.
2. С помощью домкрата приподнять перед кузова авто, зафиксировать его на опоры, снять переднее левое колесо.


3. Между суппортом и диском вставить отвертку, после подвинуть суппорт наружу так, чтобы утонула часть цилиндра, образовался зазор.


4. Ослабить затяжку болтового крепления нижнего пальцевого направляющего, палец удерживать так, чтобы он не проворачивался вторым ключом, выкрутить болт.
5. Приподнять суппорт наверх, демонтировать тормозные колодки (снаружи и внутри).
6. Удалить с внутренней части упорную пластину на поршне.

Готово – процедуру можно считать завершенной.

Замена тормозных колодок на Киа Спортейдж 2

Порядок выполнения работ для данной модификации авто:

1. Снять колесо, открутить и вынуть пару болтов, после демонтировать суппорт, подвязать его к кулаку на проволоке, чтобы тормозной шланг не был натянут.


2. Вынуть узлы из области посадки.
3. Очистить с применением щетки посадочные скобки так, чтобы на них не было мусора, ржавчины.


4. Вынуть направляющие пальцы, тщательно промазать их специальным составом.
5. Поставить новые элементы на место, вдавить поршень крупными сантехническими клещами.
6. Установить суппорт, сделать крепление на пару болтов с применением ключа. До вкручивания желательно смазать резьбовые витки фиксатором анаэробного типа.

Готово – нужно будет поставить колесо на место и по аналогии установить новый комплект с другой стороны.

Замена тормозных колодок на Киа Спортейдж 3

Поставить новый комплект, проверить, все ли в порядке.

Замена тормозных колодок на Киа Спортейдж 4

Поэтапное обслуживание происходит по такой схеме:

1. Снять колесо, открутить пару болтов суппорта и вынуть их.
2. Открутить болты, снять суппорт и подвязать его к кулаку на проволоке таким образом, чтобы шланг не был чрезмерно натянут.


3. Вынуть старые изделия из посадочного места, снять противоскрипную пластину справа.
4. Очистить с применением щетки скобы, убрать мусор и ржавые участки.
5. Вынуть направляющие пальцы, промазать их (использовать специальную смазку).


6. Поставить новые элементы, вдавить поршень с применением крупных клещей либо струбцины.

До того как закручивать болты, стоит смазать несколько витков с применением синего анаэробного фиксатора.

Можно ли ездить на стертых тормозных колодках

Управление транспортным средством с неисправной тормозной системой, в частности, изношенными колодочными узлами, небезопасно. Неисправные элементы приводят к увеличению тормозного пути. Обслуживание следует выполнить как можно скорее после обнаружения проблемы. Лучше всего обратиться для диагностики на СТО, но можно определить проблему и по косвенным признакам. К ним относят сбои в работе педали тормоза, увеличение тормозного пути, включение сигнальной лампы.

Заключение

Замена колодок на Киа Спортейдж – процедура несложная, но очень важная. На СТО такие она стоит денег, можно неплохо сэкономить, если все делать своими силами. Набор инструмента нужен минимальный, времени уйдет около получаса. Средние сроки службы узлов составляют около 100 тыс. км, но лучше следить за их реальным состоянием, чтобы своевременно принимать меры.

Заменить задние тормозные колодки Киа Sportage

Тормозные колодки состоят из фрикционного материала, который связан с прочной стальной опорной плите. Когда вы нажимаете на педаль тормоза, фрикционный материал на тормозных колодках прижимается к внутренней и внешней поверхности стального тормозного ротора под огромным давлением. В результате возникает трение, которое приводит к быстрому замедлению колес вашего автомобиля, обеспечивая быструю, безопасную и контролируемую остановку. Через тысячи миль этот фрикционный материал со временем изнашивается, и тормозной ротор тоже изнашивается, требуя замены.

Индикаторы замены

Вот несколько признаков того, что вам нужны новые тормозные колодки:

Как механики заменяют тормозные колодки в СТО?

Как правило, замена колодки требует следующих шагов:

• Проверьте толщину оставшегося фрикционного материала на тормозных колодках. Если оставшийся фрикционный материал имеет толщину менее 2 мм, замена прокладки является обязательной мерой.
• Визуально осмотрите поверхность тормозного ротора, которая соприкасается с колодкой (на предмет повреждений, точечной коррозии, канавок, ржавчины), и измерьте тормозной диск с помощью точных инструментов для изменения толщины, биения и деформации.
• Осмотрите суппорт, тормозную пластину, колодки и роторы, чтобы определить, работает ли суппорт свободно (т. е. Проверьте, не застряли ли суппорты).
• Устанавливайте новые колодки и любые дополнительные рекомендуемые компоненты (например, роторы, если роторы не соответствуют спецификациям OEM) только если это позволяет техника безопасности.
• Смажьте детали тормозной системы, такие как скользящие штифты суппорта, и проверьте состояние тормозной жидкости. При необходимости долейте тормозную жидкость.
• Выполните базовый 50-точечный контроль безопасности вашего автомобиля.
• Наконец, механик проверит ваше транспортное средство, чтобы подтвердить нормальную работу тормозной системы.

Безопасно ли ехать с проблемой тормозных колодок?

Вождение автомобиля с известным недостатком тормозной системы небезопасно и, следовательно, не рекомендуется. Изношенные тормозные колодки могут увеличить тормозной путь, поэтому для вашей безопасности всегда рекомендуется оперативно заменять их.

Дальнейшее вождение не рекомендуется, и вам следует как можно скорее запросить обслуживание, если существует какое-либо из следующих обстоятельств: тормозной путь намного больше, чем вы привыкли видеть; педаль тормоза не оказывает должной силы сопротивления; происходит потеря мощности тормозного усилителя; при резком торможении автомобиль тянет в одну сторону; или сигнальная лампа тормозной системы включена.

Если вы обнаружите необычные шумы, такие как визг или скрип, но тормозной путь близок к тому, к которому вы привыкли видеть, и педаль тормоза устойчива, и нет сигнальных огней, на всякий случай нужно проверить авто в СТО. Когда дело доходит до тормозов на вашем автомобиле, всегда соблюдайте осторожность и попросите механика проверить ваши тормозные колодки и тормозную систему при первых признаках проблемы.

Важные нюансы

Тормозные колодки всегда должны заменяться в комплекте, то есть оба колеса (со стороны водителя и пассажира) на оси, спереди или сзади, должны обслуживаться одинаково. Если тормозные колодки были заменены только на одной стороне автомобиля, при нажатии на педаль тормоза ваш автомобиль может отклониться в одну сторону.

Какие инструменты нужны для замены колодок

У многих из нас, вероятно, уже есть большинство этих инструментов, лежащих в гараже или рабочей зоне. Другими словами, ремонт тормозов не займёт более 40 минут. Набор стандартных сменных тормозных колодок для вашего автомобиля можно найти практически в любом магазине автозапчастей или даже в Интернете. Типичные цены варьируются от 40 до 100 долларов.

Какие колодки выбрать вперед и назад

Наша редакция изучила отзывы пользователей и предлагает 4 варианта:

Конечно, можно выбрать и альтернативу, тем не менее, эти модели возглавляют топ продаж в 2019 году.

Порядок замены задних колодок по шагам

1. Ослабьте затяжку гаек левого переднего колеса, подложите под задние колеса противооткатные упоры («башмаки»). Домкратом приподнимите переднюю часть автомобиля, установите ее на надежные опоры и снимите левое переднее колесо.
2. Вставив большую отвертку между суппортом и тормозным диском, сдвиньте суппорт наружу, утопив тем самым поршень рабочего цилиндра в цилиндр для получения зазора между колодками и диском.
3. Ослабьте затяжку болта крепления нижнего направляющего пальца суппорта, удерживая палец от проворачивания вторым ключом и выверните болт.
4. Выверните болт крепления кронштейна тормозного шланга к поворотному кулаку и отсоедините кронштейн от кулака.
5. Поднимите суппорт вверх, снимите внутреннюю и наружную тормозные колодки.
6. Снимите с внутренней колодки упорную пластину поршня и установите ее на новую колодку.

Готово! Колодка заменена.

1. Снимаем колесо.
2. Откручиваем и вынимаем два болта суппорта.
3. Болты под ключ на четырнадцать.
4. После откручивания болтов снимаем суппорт. Суппорт нужно подвязать на проволоке к кулаку так чтобы тормозной шланг не был в натяжении.
5. Вынимаем колодки из места посадки. Так же снимаем противоскрипную пластину с правой колодки. Но если вы купили оригинальные колодки она идет новая в комплекте.
6. Щеткой очищаем посадочные скобы колодок от ржавчины и мусора.
7. Вынимаем направляющие пальцы и смазываем их. Смазываем специальной смазкой. Сейчас их очень много разных, поэтому выбирайте по своему карману.
8. Устанавливаем колодки на место.
9. Вдавливаем поршень с помощью больших сантехнических клещей. Так же это можно сделать с помощью струбцины или купить специальный инструмент.
10. Устанавливаем суппорт и закрепляем двумя болтами с помощью ключа на четырнадцать. Перед закручиванием болтов смазываем несколько витков резьбы анаэробным фиксатором синего цвета.
11. Устанавливаем колесо и меняем колодки с другой стороны.

Надеемся, что данная статья поможет пользователям с заменой колонок и сэкономить на ремонте.

• для того, чтобы заменить колонки, нужно правильно подобрать тип;
• высокая цена не всегда говорит о высоком качестве, но высокое качество не купить за низкую цену;
• проверяйте качество установки пред вводом автомобиля в эксплуатацию, чтобы избежать ДТП.

Делая всё самостоятельно, пользователь не только потратит меньше денег, а приобретёт полезный навык ремонта, ведь не всегда сервисные центры по ремонту находятся в шаговой доступности.

Руководства по ремонту Замена тормозных колодок тормозных механизмов задних колес Киа Спортэйдж II

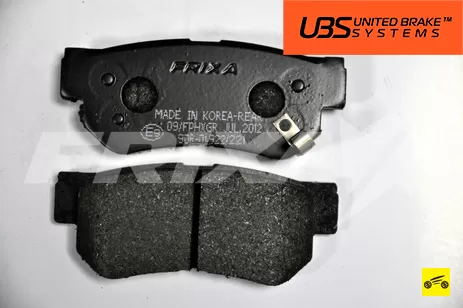

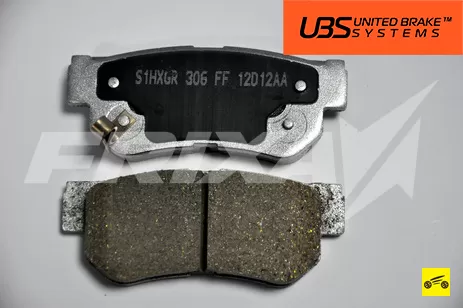

Задние колодки тюнинговой серии S1 для Kia Sportage II имеют маркировку S1HXGR.

На внутренних колодках тормозных механизмов задних колес установлены индикаторы износа. При достижении минимально допустимой толщины накладок индикатор износа во время торможения соприкасается с тормозным диском, вызывая скрип, сигнализирующий о наступлении предельного износа накладок тормозных колодок.

ПРЕДУПРЕЖДЕНИЯ

Заменяйте тормозные колодки задних тормозных механизмов только комплектом из 4 шт. (по 2 на каждую сторону). Перед заменой тормозных колодок проверьте уровень тормозной жидкости в бачке главного тормозного цилиндра. Если уровень близок к верхней метке, необходимо откачать часть жидкости: после замены изношенных колодок новыми уровень поднимется.

Вам потребуются: ключи «на 14», «на 17», большая отвертка.

1. Снимите заднее колесо со стороны заменяемых колодок.

2. Вставив большую отвертку между наружной тормозной колодкой и суппортом, сдвиньте суппорт наружу, утопив тем самым поршень в рабочий цилиндр.

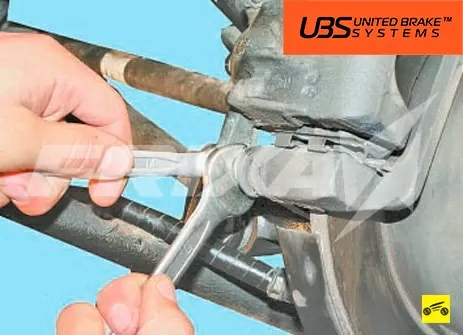

3. Выверните болт крепления нижнего направляющего пальца суппорта, удерживая палец от проворачивания вторым ключом…

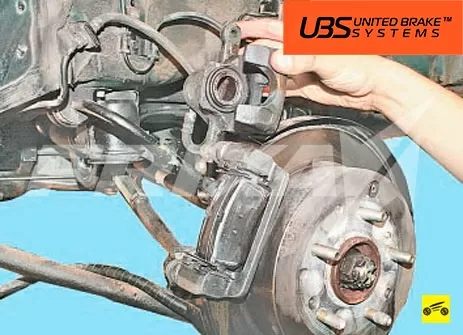

4. …и поднимите суппорт вверх.

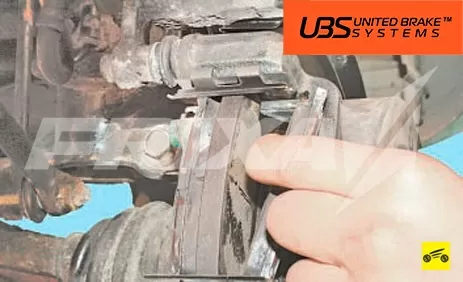

5. Снимите с направляющей колодок наружную…

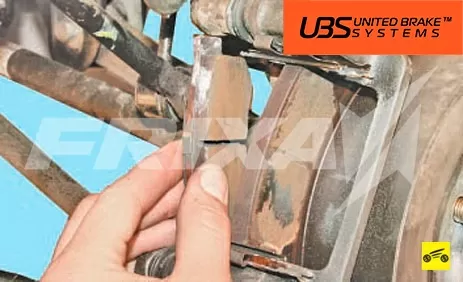

6. …и внутреннюю тормозные колодки…

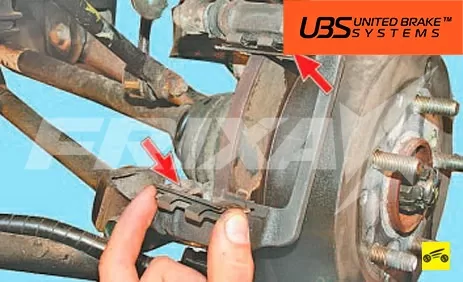

7. …а также обе фиксирующие пружины.

ПОЛЕЗНЫЕ СОВЕТЫ

При каждой замене тормозных колодок в обязательном порядке проверяйте состояние защитных резиновых чехлов направляющих пальцев, а также легкость перемещения подвижной скобы относительно направляющей тормозных колодок. Если перемещение затруднено, смажьте консистентной смазкой направляющий палец и его чехол. Для этого…

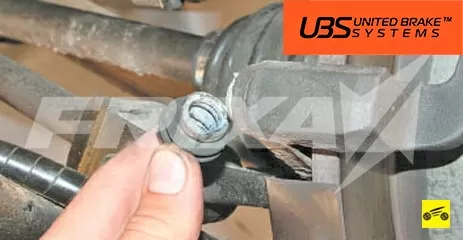

…извлеките направляющий палец…

…снимите защитный чехол пальца…

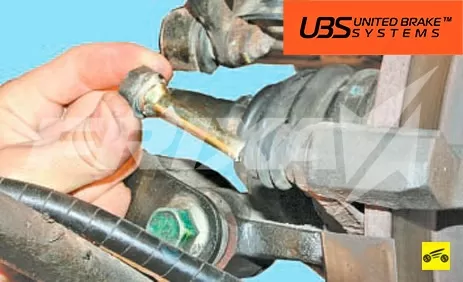

…смажьте палец консистентной смазкой и затем смажьте смазкой изнутри защитный чехол пальца. Аналогично смажьте второй палец и его чехол. Установите направляющие пальцы в порядке, обратном снятию. Замените защитные чехлы направляющих пальцев, если они затвердели, деформированы или надорваны.

8. Установите фиксирующие пружины, тормозные колодки в направляющие и остальные детали в порядке, обратном снятию.

Для исключения самовыворачивания болта крепления направляющего пальца тормозной скобы смажьте перед установкой его резьбу анаэробным фиксатором резьбы.

9. После установки колодок несколько раз нажмите до упора на педаль тормоза. Это необходимо для того, чтобы выбрать зазоры в тормозном механизме, появившиеся после вдавливания поршней в цилиндры.

10. Аналогично замените тормозные колодки тормозного механизма второго заднего колеса.

11. Проверьте и при необходимости восстановите уровень тормозной жидкости в бачке главного тормозного цилиндра.

ПОЛЕЗНЫЕ СОВЕТЫ

Заменив изношенные тормозные колодки новыми, не спешите сразу выезжать на оживленные магистрали. Не исключено, что при первом же интенсивном торможении вы будете неприятно поражены низкой эффективностью тормозов несмотря на то, что установлены фирменные колодки. Тормозные диски тоже изнашиваются, и новые колодки касаются их только краями, практически не тормозя. Выберите тихую улочку или проезд без автомобилей и несколько раз плавно затормозите, чтобы колодки притерлись и стали прилегать всей поверхностью. Заодно оцените и эффективность тормозов. Старайтесь не тормозить резко хотя бы первые 100 км. При сильном нагреве неприработавшихся колодок верхний слой их накладок подгорает и тормоза еще долго не будут максимально эффективными.

Замена задних тормозных дисков. Отчет.

Поменял. Сам искал ранее такую тему и не нашел. Поэтому расскажу, что и как.
1. Сначала отпустить натяжение ручника. Это возможно через отверстие в подлокотнике, вытащив в низу ящика тканевую подложку. Дальше муторно - нужен длинный ключ на 12 с многогранником и понемногу откручивать. Гораздо легче отстегнуть заднюю крышку подлокотника (со стороны задних пассажиров). Она на защелках, войти в щель тонким твердым и отщелкивать. Все картинки есть в мануалах. Любым ключом на 12 легко достать. Открутил до легкой слабины в тросиках.
2. Снять колесо.
3. Вынуть колодки из суппорта. Тут всем все должно быть понятно и легко.
4. Снять суппорт. Тут у нас заморочка, что нижний болт крепления суппорта находится внутри наружного крепления заднего верхнего рычага. Поэтому сначала открутить болт крепления рычага (надо два ключа на 19), вытолкнуть болт (рядом с амортизатором с небольшим усилием) и поднять конец рычага в верх. Потом открутить нижний болт крепления суппорта. Нужна головка на 14 с удлинителем. Еще использовал вороток от штатного домкрата толкать болт.
Потом открутить верхний болт крепления суппорта. Простой ключ на 14. И снять суппорт в сторону. Он будет держаться на тормозном шланге, поэтому аккуратней.
5. Снять тормозной барабан. Два болта под крестовую отвертку. Открутились легко. На барабане будет резиновая пробка. Она предназначена для доступа к гайке регулировки зазора тормозных колодок. Если повернуть барабан этим отверстием вверх и посмотреть в него, с помощью фонарика, то внутри нужно увидеть П-образные выступы регулировочной гайки которая стоит к вам боком (со стороны капота на боку раздвижного цилиндра). И нужно отверткой крутить эту гайку, нажимаю в нижнюю точку , чтобы увеличить зазор между колодками и барабаном. В общем мне это быстро надоело, тем более результат визуально не понятен. Поэтому плюнул , залил внутрь барабана ВД и грубой силой снимал барабан. Достаточно быстро получилось, ни как на классике , использовал молоток и две здоровых плоских отвертки.
6. После моей грубой процедуры нужно поставить обратно правильно полукольцо с накладками. Дело в том, что снизу оно прижимается к стенке кожуха с помощью скобы, а сверху просто вставлено в пазы раздвижного цилиндра. Так вот снизу оно выскочило из скобы. Скоба прикручена болтом на 8. Так вот этот болт мне открутить не удалось, ни слева ни справа. Силу применять боялся. Тут еще проблема , что подлезть к нему можно только через отверстие в ступице. Все, что у меня было - трубчатый ключ, я откручивал болт на пару оборотов, и все. Он срывался. Но скоба стала подвижной. Не готов я был к болту на 8, поэтому пришлось вставлять полукольцо за скобу и в пазы наверху путем постукиваний и шевелений. Получается, но это самый сложный момент во всей замене.
7. Закрутить гайку (или не закручивать) и одеть новый барабан. Должен свободно вращать вместе со ступицей.
8. Отрегулировать зазор. Тут опять нужно при одетом барабане с помощью того же отверстия крутить гайку, но уже не вниз, а на верх. В верхнею часть гайки уже отверткой не попасть, надо как бы щелкать зубцы в верх, пока барабан не начнет тормозить, а потом три зубца вниз, и готово. Так не получилось. Я просто крутил гайку по чуть-чуть, одевал и снимал барабан, пока не почувствовал сопротивление колодок. Потом открутил вниз на 2 зубца и все. Поставить обратно резиновую пробку.
9. Сборка в обратном порядке, без сложностей. Колодки поставил новые.
10. Регулировка ручника. Одел колесо. На домкрате. На последнем колесе. Подтягивал гайку на ручнике и крутил колесо, пока не стало шуршать о колодки ручника. Получилось 7 щелчков ручника.

Все. Вообще барабаны могли еще походить, толщина была - водит. 9.1 мм, пасс. 8.7 мм. Ходят они долго. Но приводил всю заднею подвеску в порядок и заодно поменял.

Замена тормозных колодок Kia Sportage

Вне зависимости от качества автомобиля, некоторые детали рано или поздно все равно приходится менять. Данная статья будет о подробной замене тормозных колодок на передних дисковых тормозах и задних барабанах.

Принцип замены колодок ничем не отличается от других автомобилей, за исключением некоторых мелких нюансов. Что касается износостойкости, то завод-изготовитель рекомендует менять тормозные диски и колодки каждые 80-100 тыс. км.

Но, бывает и так, что колодки приходится менять и через 40-60 тыс. км. Сделать это можно без участи автомехаников, а самому. Для этого понадобится домкрат, набор ключей, новые колодки и тормозная жидкость.

Замена передних тормозных колодок

1. Установить под переднюю часть домкрат и приподнять автомобиль.
2. Снять колесо, открутив болты крепления.
3. Открутить кронштейн тормозного шланга головкой на 13 мм.
4. Открутить крепления суппорта (2 болта) ключом на 17 мм.
5. Снять суппорт с диска, покачивая в стороны.
6. Изъять старые колодки, оценить их состояние.
7. Установить новые колодки. Теперь нужно, чтоб суппорт был установлен обратно на диск. Для этого необходимо специальными приспособлениями утопить поршень. Но, если таковых не имеется, можно сделать это вручную.
8. Суппорт установить обратно на диск, но без колодок. Закрепить его на нижний болт и установить поршень в прорезь суппорта.
9. После этого необходимо установить колодки, не снимая суппорт. Это трудно, но выполнимо. Рекомендуется колодки устанавливать по диагонали.
10. Сборка происходит в обратной последовательности.
11. Повторить операцию со вторым колесом.
12. Протестировать тормоза. Первое время они могут «тупить» и не отвечать привычной отдачей, это проходит через 50-100 км. Не рекомендуется также первые 100 км резко тормозить.

Замена задних тормозных колодок

1. Домкратом поднять заднюю часть авто.
2. Снять болты крепления колеса и само колесо.
3. Открутить гайки фиксации тормозного барабана к флaнцу полуоси.
4. Отстранить башмаки от стенок барабана, поворачивая отверткой редуктор через сервисное отверстие.
5. Открутить крепежный винт и снять барабан.
6. Изъять пружину рычага корректировки с помощью специальных щипцов. Если таковых нет, можно попробовать ключами, только предельно аккуратно.
7. Изъять корректировочный рычаг.
8. Снять стяжную пружину сверху.
9. Повернуть редуктор разжимной планки по часовой стрелке и демонтировать её.
10. Развернуть анкерный палец и изъять ориентирующие пружины башмаков.
11. Изъять стяжную пружину снизу.
12. Тут понадобятся щипцы. При помощи их отделить трос от ручника.
13. Открутить пару крепежных болтов и снять колесной цилиндр.
14. Разобрать колесный цилиндр. Сложить все детали рядом. (2 поршня, 2 поршневых чашки, пружина, 2 пыльника).
15. Проверить состояние всех деталей и при необходимости заменить.
16. Заменить необходимые детали и замерить люфт на башмаках от первых установок и вторых.

Стояночный тормоз

Часто на автомобилях, подобных Kia Sportage ручной тормоз изнашивается быстрее других. Это все из-за достаточно внушающей массы автомобиля.

Теперь, чтобы авто не катилось, нужно ручник тянуть до предела. Как правило, это может привести к последующей аварии. Лечение:

Если при замене тормозных колодок передних и задних колес нет необходимости обращаться в автомастерские к автомеханикам, то в случае со стояночным тормозом это просто необходимо.

Дело в том, что дойти до рычага разжимания колодок очень трудно, потребуется разобрать всю систему ручника и покопаться в этом не менее 5 часов. Не факт, что все получится успешно.

Замена задних тормозных колодок киа спортейдж 2

Обслуживание барабанных тормозных механизмов задних колес

Для протирки компонентов тормозных механизмов надлежит применять особые средства, или метиловый спирт, - ни в коем случае не применяйте растворители на нефтяной основе!

Структура барабанного тормозного устройства заднего колеса

KIA Sportage замена задних барабанных тормозных колодок
1 — Гайка
2 — Тормозной барабан
3 — Пружина корректировочного рычага
4 — Регулировочный рычаг
5 — Верхняя стяжная пружина
6 — Регулировочная разжимная планка
7 — Ориентирующая пружина тормозного башмака
8 — Нижняя стяжная пружина
9 — Передний башмак
10 — Болт с С-образной шайбой
11 — Тыльный башмак
12 — Трос привода стояночного тормоза
13 — Аккуратный рычаг привода стояночного тормоза
14 — Болт
15 — Монтаж колесного цилиндра

Открутите гайки фиксации тормозного барабана к фланцу полуоси.
Отверткой проворачивая редуктор через сервисное отверстие, отстраните башмаки от стенок барабана, далее открутите крепежный винт и демонтируйте барабан.

При помощи щипцов демонтируйте пружину корректировочного рычага.

Демонтируйте регулировочный рычаг.

Демонтируйте верхнюю стяжную пружину.

Провернув по часовой стрелке редуктор разжимной планки, демонтируйте последнюю.

Разверните анкерный палец параллельно канавке и демонтируйте ориентирующие пружины башмаков.

Демонтируйте нижнюю стяжную пружину.

При помощи щипцов отделите приводной трос от исполнительного рычага стояночного тормоза.

Отделите гидравлический трубопровод с задней стороны тормозного щита, далее открутите пару крепежных болтов и демонтируйте колесный цилиндр.

В случае надобности разберите колесный цилиндр на составляющие (два пыльника, 2 поршня, две поршневых чашки, разжимная пружина).

Проверка состояния компонентов

Досконально счистите все демонтированные элементы и внимательно изучите их общее состояние. Дефектные части подмените.
Выясните величину изнашивания фрикционных накладок башмаков, в случае надобности произведите замену.

Башмаки надлежит подменять в комплекте для обоих колес задней оси!

Проконтролируйте рабочую плоскость барабанов на присутствие признаков перегрева, трещин, задиров и прочих механических порчи. Незначительные дефекты могут быть устранены путем обработки мелкозернистой наждачной бумагой, или фрикционной поверхностью прежнего тормозного башмака. В случае выявления глубоких порчи отдайте барабаны в проточку (в пределах допустимого диапазона), или произведите их замену.

В соответствии с инструкциями промажьте рабочие детали колесного цилиндра и произведите сборку последнего.

Инструкция по замене колодок и регулировки стояночного тормоза KIA Sportage

Если автомобилист может отметить тот факт, что ручной тормоз его транспортного средства утратил присущую ему цепкость и каждый раз, когда появляется необходимость поставить автомобиль на ручник, приходится всё резче и выше дёргать стояночный рычаг, вероятнее всего, в скором будущем придётся ехать в сервисный центр. Однако, как показывает практика, подобные проблемы могут самостоятельно решиться автовладельцем. В нижеприведённом материале подробно рассмотрена регулировка ручного тормоза Киа Спортейдж 3 и 2.

Быстрая помощь владельцу KIA Sportage

Итак, если возникли какие-либо существенные проблемы со стояночным тормозом KIA Sportage, обладателю этого авто наверняка сможет помочь банальное натяжение троса ручника. Чтобы осуществить эту манипуляцию, необходимо лишь посредством гайки, расположенной под дном бардачка, произвести следующие манипуляции: открыть отдел для перчаток, демонтировать вручную (без инструментов) гайку, взяв её за основание, и внимательно рассмотреть тросик с гайкой натяжения. Последнюю деталь устройства необходимо крутить строго по часовой стрелке таким образом, чтобы можно было зафиксировать «стопор» на 8 щелчков.

Если после того, как была произведена регулировка тросика ручника, ничего не поменялось кардинальным образом, возможно, понадобится замена колодок ручника Киа Спортейдж. Хотя, как правило, нормальная эксплуатация автомобиля слабо влияет на износ колодок. Даже при экстремальной езде и яром использовании ручника проще вырвать колодки из их стандартных посадочных мест, чем стереть их до того, как пригодится их замена.

Если после регулировки тросика ручника ничего не изменилось, то требуется замена колодок ручника Киа Спортейдж

Чаще всего автовладельцу нужна замена колодок ручного тормоза Киа Спортейдж 2 из-за того, что рычаг, посредством которого разводятся колодки ручного тормоза, наглухо закис. Именно эту погрешность многие мастера называют недоработанной деталью машин словацкой сборки.

На самом деле, вернуть работоспособность этой детали не так уж и сложно, гораздо больше времени потребуется на то, чтобы добраться до неё и впоследствии всё установить обратно. Не следует забывать, что эта деталь парная.

Конечно, будет лучше, если работой с тормозной системой KIA Sportage 2 или 3-го поколения будет заниматься человек, обладающий определёнными навыками, понимающий устройство этой конструкции.

Среди прочего инструментария пригодятся: несколько ключей («12», «14», «17»), торцовая головка «14», плоскогубцы, и отвёртка с плоским лезвием. Не будет лишним наличие молотка, WD-40, железной щётки, жидкости, позволяющей очистить тормозные диски, и медной пасты.

Последовательность действий

Если регулировка ручника Киа Спортейдж 3 не дала ожидаемого эффекта, начать процедуру по реанимации ручной тормозной системы следует с того, что автовладелец должен застопорить своё транспортное средство. Иными словами, достаточно под колёсами расположить тяжёлые предметы, которые бы могли препятствовать его откату. Затем необходимо включить передачу и снять машину со стояночного тормоза.

Следующий шаг заключается в откручивании гаек на первом заднем колесе. Не следует забывать о том, что оно предварительно должно быть поднято посредством домкрата. После того как колесо будет демонтировано, нужно избавиться от болтов, с помощью которых крепят скобу суппорта к поворотному кулаку. Затем следует убрать суппорт с тормозного диска. Вероятнее всего, без незначительного разжатия колодок осуществить это мероприятие не удастся.

Демонтаж диска будет возможен после снятия болта, который соединял тормозной диск со ступицей. Как правило, более быстрого снятия диска можно добиться посредством аккуратных ударов резиновым молотком.

После этого нужно воздействием на чашку добиться поворота стержня на прямой угол (не более чем на 90°).

Перед заменой колодок KIA Sportage необходимо поднять посредством домкрата

Посредством плоской отвёртки следует последовательно снять все пружины и аккуратно разложить их так, чтобы впоследствии всё поставить обратно в правильном порядке. Например, можно положить их в небольшой контейнер, залить WD-40, после чего демонтировать колодки.

Затем придётся расположиться непосредственно под самим автомобилем, что позволит изъять трос стояночного тормоза и выкрутить болты, расположенные в направляющей троса. Демонтируя сальник, нужно запомнить его местоположение.

Затем наступает самое сложное, чтобы регулировка ручника Киа Спортейдж 3 не была напрасной, следует извлечь рычаг. Специалисты рекомендуют демонтировать эту деталь только в сложенном состоянии.

Из-за того, что этот элемент конструкции закис, его придётся обработать WD-40. Затем следует сделать два клина, которые помогут застопорить рычаг.

Аккуратно, без рывков один из клиньев необходимо установить между рычагом и шестернёй датчика, регулирующего количество оборотов колеса. Второе клинообразное изделие должно расположиться между ступицей и рычагом. После подобной жёсткой фиксации рычаг следует сомкнуть.

Регулировка ручника KIA Sportage подвластна автовладельцам, которые ни разу самостоятельно не разбирали тормозную систему

Более плотного прилегания рычага можно добиться ударами молотка со стороны тормозного щитка. Удары следует наносить от передней части транспортного средства к задней.

Выйти этот элемент сможет только тогда, когда он будет полностью свёрнут, окончательно достать его помогут пассатижи, направленные со стороны силового агрегата.

WD-40 поможет убрать с рычага разведения колодок стояночного тормоза всю накопившуюся ржавчину. Автовладельцу придётся неоднократно свести и развести его, пока деталь не начнёт плотно сгибаться самостоятельно.

Исключить дальнейшее образование ржавчины поможет консистентная смазка, которую следует нанести в местах соприкосновения металлов.

Сбор снятых деталей и запчастей, естественно, должен производиться в обратном порядке, процесс очистки колодок можно оптимизировать веществом, предназначенным для очищения дисков. Ступица, как правило, нуждается в очищении посредством железной щётки и смазке медной пастой. Не будет лишним пройти смазкой все соединительные участки, где тормозной диск контактирует с колесом.

Заключение

Регулировка ручного тормоза KIA Sportage 3 подвластна даже тем автовладельцам, которые ни разу самостоятельно не разбирали тормозную систему своего автомобиля. Для того чтобы осуществить грамотную настройку, необходимо подготовить инструментарий и изучить вышеприведённую инструкцию, поэтапно выполнив все действия.

Как заменить тормозные диски на Спортейдж

Безопасность автомобиля складывается из многих параметров и важнейшую роль в активной ее части играет тормозная система. Каждая часть этой системы влияет на общую эффективность тормозов. Их обслуживание включает множество процедур, одной из которых является замена тормозных дисков.

Тормозной диск Kia Sportage и суппорт в разобранном виде

Замена тормозных дисков Киа Спортейдж требуется, обычно, по следующим причинам:

• Механические повреждения;
• Естественный износ (выработка);
• Тюнинг.

На неисправность дисков могут указывать снижение цепкости тормозов (удлинение тормозного пути), уход автомобиля в сторону при торможении, наличие вибрации при нажатии педали тормоза, большая выработка на рабочей поверхности дисков.

Вместе с дисками нужно менять и тормозные колодки. Старые колодки имеют неровности на рабочей поверхности, которые не позволят им плотно прижаться к поверхности диска, из-за чего торможение может быть недостаточно эффективным. Так же это может привести к повреждению новых дисков.

Меняем передние тормозные диски

Для работы по диагностике и замене тормозных дисков потребуется следующий инструмент:

• Микрометр
• Набор ключей или головок
• Плоская и крестовая отвертки

Для начала ставим машину на ровную поверхность на ручной тормоз и ставим противооткаты под задние колеса чтобы исключить откатывание в процессе работы. Отпускаем немного гайки переднего колеса со стороны где планируется замена. Поднимаем кроссовер на домкрат и снимаем колесо.

В целях безопасности не следует работать с машиной, установленной на домкрат. Лучше держать ее на специальных подставках.

Отворачиваем винт с отверстием для тормозного шланга, а затем болты крепления суппорта. Снимаем тормозной суппорт. Диск держится на двух винтах, загруженных со стороны крепления колеса, откручиваем их и снимаем диск.

Для того чтобы сделать диагностику тормозного диска Киа Спортейдж нужно выполнить три действия:

1. осмотреть диск на предмет царапин и повреждений
2. померить его толщину
3. проверить его на биение

Первые два выполнить довольно просто, для третьего потребуется специальный инструмент, такой как индикатор часового типа.

Передний тормозной диск с колодками

Установку следует выполнять в обратном порядке. После окончания работ нужно убрать лишний воздух из тормозного контура.

Задние диски

Процедура замены тормозных дисков задних колес Киа Спортейдж проводится почти так же как и передних, но есть некоторые отличия. В основном, они касаются авто с передним приводом. На этих модификациях помимо узла суппорта приходится снимать задний амортизатор и верхний рычаг задней подвески. После их снятия выворачиваем болт с отверстием для тормозного шланга и болты, затем снимаем узел целиком.

Тормозной диск крепится на два винта, закрученных с внешней стороны машины. Отворачиваем их и снимаем диск. Он закрывает колодки стояночного тормоза. Если плохо держит ручник рекомендуется проверить состояние и этой системы.

После замены дисков, как и в случае с колодками, необходимо проверить уровень тормозной жидкости в бачке. При необходимости привести его к нужной отметке. Для того чтобы колодки притерлись к рабочей поверхности нужно первое время после ремонта тормозить плавно. Это поможет не допустить неравномерного износа дисков и колодок.

Замена тормозных колодок передних и задних в Киа Спортейдж

В автомобиле нет ненужных деталей, а если какая-то деталь отсутствует - нужно немедленно прекратить движение и устранить неполадку. Что касается тормозных колодок - управлять машиной без них строго не рекомендуется, так как внезапная смена ситуации на дороге может стать причиной трагедии или ДТП. Рассмотрим строение тормозных колодок, пошаговую инструкцию по замене и полезные советы далее в статье.

Чтобы понять, когда менять колодки, нужно разобраться в том, зачем они вообще нужны и как они работают.

Что такое тормозные колодки и как они работают?

Тормозные колодки состоят из фрикционного материала, который связан с прочной стальной опорной плите. Когда вы нажимаете на педаль тормоза, фрикционный материал на тормозных колодках прижимается к внутренней и внешней поверхности стального тормозного ротора под огромным давлением. В результате возникает трение, которое приводит к быстрому замедлению колес вашего автомобиля, обеспечивая быструю, безопасную и контролируемую остановку. Через тысячи миль этот фрикционный материал со временем изнашивается, и тормозной ротор тоже изнашивается, требуя замены.

Индикаторы замены

Вот несколько признаков того, что вам нужны новые тормозные колодки:

Как механики заменяют тормозные колодки в СТО?

Как правило, замена колодки требует следующих шагов:

• Проверьте толщину оставшегося фрикционного материала на тормозных колодках. Если оставшийся фрикционный материал имеет толщину менее 2 мм, замена прокладки является обязательной мерой.
• Визуально осмотрите поверхность тормозного ротора, которая соприкасается с колодкой (на предмет повреждений, точечной коррозии, канавок, ржавчины), и измерьте тормозной диск с помощью точных инструментов для изменения толщины, биения и деформации.
• Осмотрите суппорт, тормозную пластину, колодки и роторы, чтобы определить, работает ли суппорт свободно (т. е. Проверьте, не застряли ли суппорты).
• Устанавливайте новые колодки и любые дополнительные рекомендуемые компоненты (например, роторы, если роторы не соответствуют спецификациям OEM) только если это позволяет техника безопасности.
• Смажьте детали тормозной системы, такие как скользящие штифты суппорта, и проверьте состояние тормозной жидкости. При необходимости долейте тормозную жидкость.
• Выполните базовый 50-точечный контроль безопасности вашего автомобиля.
• Наконец, механик проверит ваше транспортное средство, чтобы подтвердить нормальную работу тормозной системы.

Безопасно ли ехать с проблемой тормозных колодок?

Вождение автомобиля с известным недостатком тормозной системы небезопасно и, следовательно, не рекомендуется. Изношенные тормозные колодки могут увеличить тормозной путь, поэтому для вашей безопасности всегда рекомендуется оперативно заменять их.

Дальнейшее вождение не рекомендуется, и вам следует как можно скорее запросить обслуживание, если существует какое-либо из следующих обстоятельств: тормозной путь намного больше, чем вы привыкли видеть; педаль тормоза не оказывает должной силы сопротивления; происходит потеря мощности тормозного усилителя; при резком торможении автомобиль тянет в одну сторону; или сигнальная лампа тормозной системы включена.

Если вы обнаружите необычные шумы, такие как визг или скрип, но тормозной путь близок к тому, к которому вы привыкли видеть, и педаль тормоза устойчива, и нет сигнальных огней, на всякий случай нужно проверить авто в СТО. Когда дело доходит до тормозов на вашем автомобиле, всегда соблюдайте осторожность и попросите механика проверить ваши тормозные колодки и тормозную систему при первых признаках проблемы.

Важные нюансы

Тормозные колодки всегда должны заменяться в комплекте, то есть оба колеса (со стороны водителя и пассажира) на оси, спереди или сзади, должны обслуживаться одинаково. Если тормозные колодки были заменены только на одной стороне автомобиля, при нажатии на педаль тормоза ваш автомобиль может отклониться в одну сторону. Часто необходима повторная шлифовка или замена тормозных роторов, и компетентный механик всегда измеряет износ и повреждение тормозных роторов и консультирует вас относительно необходимости замены или повторной обработки ротора.

Какие инструменты нужны для замены колодок

• С-образный зажим - прижимает суппорт в сборе и полностью вдавливает поршень, сбрасывая тормоз после установки новых колодок.
  Примечание: Некоторые автомобили требуют специальный тормозного суппорта инструмента , чтобы убрать тормозной суппорт поршень. Помните, что перед началом любых ремонтных работ всегда полезно тщательно изучить, что потребуется, чтобы определить любые специальные инструменты, которые могут вам понадобиться, например, инструмент для суппорта тормоза.
• Гаечный ключ для снятия болтов суппорта. Для этой работы может потребоваться гаечный ключ типа "Allen" или "TorxTorx", в зависимости от автомобиля.
• Гаечный ключ - для снятия колесных гаек; хотя, скорее всего, вы уже использовали этот инструмент до поднятия автомобиля над поверхностью.
• Перчатки. Они предназначены для защиты рук от химикатов и грязи, с которыми вы столкнетесь во время процедуры.
• Пылезащитная маска и защитные очки . Маска предотвращает вдыхание тормозной пыли, а защитные очки защищают ваши глаза от летящих металлических предметов и / или жидкостей во время проверки работы тормоза.
• Новые тормозные колодки - очевидно, они должны заменить ваши старые, изношенные тормозные колодки.

У многих из нас, вероятно, уже есть большинство этих инструментов, лежащих в гараже или рабочей зоне. Другими словами, ремонт тормозов не займёт более 40 минут. Набор стандартных сменных тормозных колодок для вашего автомобиля можно найти практически в любом магазине автозапчастей или даже в Интернете. Типичные цены варьируются от 40 до 100 долларов.

Какие колодки выбрать вперед и назад

Наша редакция изучила отзывы пользователей и предлагает 4 варианта:

• AkebonoAkebono ACT787 ProACTAkebonoProACTAkebono ACT787 ProACTProACT - одна из самых популярных тормозных колодок благодаря своему дизайну и премиальному качеству. Она сделана из ультрасовременной керамики, а её сила захвата впечатляет. Даже на высокой скорости оригинальная колодка почти мгновенно остановит ваш автомобиль. Обе тормозные колодки также имеют штампованные спинки, которые хорошо работают на большинстве типов транспортных средств. Если у вас есть седан или спортивный внедорожник, эти колодки будут вам полезны, в отличие от низкокачественных тормозных колодок, которые снижают производительность автомобилей.
• Wagner ThermoQuietThermoQuiet QC465A. Если вы заменяете компоненты безопасности, такие как тормозные колодки, всегда выбирайте лучшие марки. Выбранный вами продукт должен быть прочным. Он также должен быть компактно и просто оформлен, чтобы повысить безопасность транспортных средств и упростить установку. Этот набор керамических дисковых накладок ThermoQuietThermoQuiet QC465A соответствует всем требованиям техники безопасности. Например, он повышает тормозную способность большинства автомобилей на 15%.
• AkebonoAkebono ACT914 ProACTProACT. AkebonoAkebono, которому доверяют миллионы владельцев автомобилей, является ведущим производителем качественных автомобильных запчастей. Например, тормозные колодки в его арсенале - одни из лучших. Чтобы получить оригинальный и качественный продукт, который будет вам полезен, выберите ACT914 ProACTProACT. Этот набор универсальных тормозных колодок совместим с большинством типов транспортных средств. Это надежно. Вы также получите прочный набор тормозных колодок, который будет служить вам в течение многих месяцев. Не тратьте деньги на альтернативы.
• Bosch BC905 QuietCast Premium как и Toyota и ACDelco, является авторитетным брендом среди большинства автовладельцев. У этого также есть много качественных автомобильных запчастей, которые нравятся и механикам и людям. Чтобы получить набор надежных тормозных колодок, которые безупречно работают в вашем автомобиле, Bosch BC905 QuietCast Premium выделяется. Эти прокладки долговечны. Они не ломаются и не распадаются, как это часто бывает с некоторыми некачественными товарами. Работа колодок почти бесшумная.

Конечно, можно выбрать и альтернативу, тем не менее, эти модели возглавляют топ продаж в 2019 году.

Порядок замены передних колодок по шагам

1. Ослабьте затяжку гаек левого переднего колеса, подложите под задние колеса противооткатные упоры («башмаки»). Домкратом приподнимите переднюю часть автомобиля, установите ее на надежные опоры и снимите левое переднее колесо.
2. Вставив большую отвертку между суппортом и тормозным диском, сдвиньте суппорт наружу, утопив тем самым поршень рабочего цилиндра в цилиндр для получения зазора между колодками и диском.
3. Ослабьте затяжку болта крепления нижнего направляющего пальца суппорта, удерживая палец от проворачивания вторым ключом и выверните болт.
4. Выверните болт крепления кронштейна тормозного шланга к поворотному кулаку и отсоедините кронштейн от кулака.
5. Поднимите суппорт вверх, снимите внутреннюю и наружную тормозные колодки.
6. Снимите с внутренней колодки упорную пластину поршня и установите ее на новую колодку.

Готово! Колодка заменена.

Порядок замены задних колодок по шагам

1. Снимаем колесо.
2. Откручиваем и вынимаем два болта суппорта.
3. Болты под ключ на четырнадцать.
4. После откручивания болтов снимаем суппорт. Суппорт нужно подвязать на проволоке к кулаку так чтобы тормозной шланг не был в натяжении.
5. Вынимаем колодки из места посадки. Так же снимаем противоскрипную пластину с правой колодки. Но если вы купили оригинальные колодки она идет новая в комплекте.
6. Щеткой очищаем посадочные скобы колодок от ржавчины и мусора.
7. Вынимаем направляющие пальцы и смазываем их. Смазываем специальной смазкой. Сейчас их очень много разных, поэтому выбирайте по своему карману.
8. Устанавливаем колодки на место.
9. Вдавливаем поршень с помощью больших сантехнических клещей. Так же это можно сделать с помощью струбцины или купить специальный инструмент.
10. Устанавливаем суппорт и закрепляем двумя болтами с помощью ключа на четырнадцать. Перед закручиванием болтов смазываем несколько витков резьбы анаэробным фиксатором синего цвета.
11. Устанавливаем колесо и меняем колодки с другой стороны.

Готово! Колодка заменена.

Надеемся, что данная статья поможет пользователям с заменой колонок и сэкономить на ремонте.

• для того, чтобы заменить колонки, нужно правильно подобрать тип;
• высокая цена не всегда говорит о высоком качестве, но высокое качество не купить за низкую цену;
• проверяйте качество установки пред вводом автомобиля в эксплуатацию, чтобы избежать ДТП.

Делая всё самостоятельно, пользователь не только потратит меньше денег, а приобретёт полезный навык ремонта, ведь не всегда сервисные центры по ремонту находятся в шаговой доступности.

Читайте также:


• Прокачка тормозов фиат альбеа

• Замена тормозных колодок и дисков киа венга

• Ниссан жук регулировка руля

• Не работает ручник на ауди а4

• Лифан солано тяги рулевые аналог
