Замена троса ручника фольксваген пассат б4
Cтояночный тормоз Volkswagen Passat B5 GP
Примечание. Регулировку нужно производить в случае замены троса стояночного тормоза, защитного кожуха тормозного механизма или тормозных колодок.
1. Снимите автомобиль со стояночного тормоза.
2. Нажмите до упора на педаль тормоза несколько раз.
3. Снимите среднюю часть центральной консоли.
4. Снимите пластмассовую деталь на уравнителе (повторной ее установки не потребуется).
| 5. Зафиксируйте отверткой держатель от поворачивания (рис. 10.44). |
| 6. Извлеките стопор (4) (рис. 10.45). |
7. Отверните регулировочную гайку (1) до упора, чтобы перекрыть канавку стопора.
8. Сдвиньте оболочки троса (2 и 3) друг к другу.
9. Затяните регулировочную гайку (1) так, чтобы было видно канавку стопора.
10. Установите стопор (4).
11. Заблокируйте рычаг стояночного тормоза на суппорте заднего тормозного механизма.
12. Разводите оболочки троса (2 и 3) до тех пор, пока тросы не окажутся предварительно натянутыми. При этом рычаг стояночного тормоза на суппорте не должен приподняться.
13. Разблокируйте рычаг стояночного тормоза на суппорте.
14. Извлеките отвертку из уравнителя и три раза затяните рычаг привода стояночного тормоза.
| 15. После выполненной процедуры не должно быть видно цветного кольца (1) (рис. 10.46). |
| 16. Проверьте зазор а между суппортом и рычагом стояночного тормоза и при необходимости ослабьте или затяните регулировочную гайку (рис. 10.47). Номинальное значение: не более 1.5 мм. |
17. Установите среднюю часть центральной консоли.
Снятие и установка рычага привода стояночного тормоза
Снятие
1. Снимите среднюю часть центральной консоли.
| 2. Отверните гайки (1) (рис. 10.48). |
3. Выдавите трос стояночного тормоза отверткой наружу и снимите рычаг привода стояночного тормоза.
Установка
4. Подсоедините трос к держателю.
5. Затяните гайки крепления. Момент затяжки: 25 Нм.
6. Отрегулируйте рычаг привода стояночного тормоза.
7. Установите среднюю часть центральной консоли.
Снятие и установка накладки рычага привода стояночного тормоза
Снятие
Накладка из пластика
| 1. Надавите отверткой в отверстие накладки (стрелка А) (рис. 10.49). |
2. Надавите отверткой в направлении стрелки В.
3. Снимите накладку вперед.
Накладка из пластика
| 4. Воткните толстую иглу в метку на шве (или на расстоянии 117 мм от края накладки) (стрелка А) (рис. 10.50). |
5. Надавите иглой в направлении стрелки В.
6. Снимите накладку вперед.
Установка
7. Надевайте накладку на рычаг до тех пор, пока она не войдет в фиксированное положение с характерным щелчком.
Снятие и установка тросов стояночного тормоза
Снятие
1. Снимите оба задних колеса.
Автомобили с 4-цилиндровыми двигателями
| 2. Снимите теплозащитный кожух (1) (рис. 10.51). |
3. Отвернув гайки (стрелки), переместите кожух (2) вперед.
| 4. Отверните гайки (стрелки) теплоизоляционного кожуха заднего глушителя и сдвиньте его в сторону (рис. 10.52). |
Автомобили с 6-цилиндровыми двигателями
5. Снимите задний глушитель.
6. Снимите теплозащитный кожух глушителя.
Для всех автомобилей
Примечание. Регулировочный элемент троса стояночного тормоза расположен снаружи в тоннеле пола.
| 7. Извлеките стопор (1) (рис. 10.53). |
8. Отверните регулировочную гайку (2) до упора, удерживая гаечным ключом на участке (3).
9. Сместите оболочки тросов (4 и 5) в направлении друг к другу.
| 10. Извлеките шайбу (1) и отцепите трос стояночного тормоза от тормозного суппорта (рис. 10.54). |
Внимание! Не повредите пыльник троса.
11. Отсоедините тросы стояночного тормоза от держателей на балке задней оси.
12. Извлеките из держателя провод датчика частоты вращения колеса.
| 13. Раскрыв держатель (стрелки), извлеките тросы стояночного тормоза (рис. 10.55). |
| 14. Рычажным движением отвертки извлеките трос стояночного тормоза из кронштейна (рис. 10.56). |
15. Снимите центральную часть центральной консоли.
| 16. Отверткой отожмите трос к рычагу и извлеките шаровую головку троса из держателя (рис. 10.44). |
17. Снимите трос стояночного тормоза.
Установка
18. Установка проводится в порядке, обратном снятию.
Замена Тросиков стояночного тормоза — Volkswagen Passat, л., года на DRIVE2
Замена тросов ручника фольксваген гольф 2 джетта 2 Снятие тросика ручного тормоза VW. Ручной дисковый тормоз.
После этого сравниваем, новый трос со старым, на предмет одинаковой длины и приступаем к монтажу нового троса, в обратной последовательности. После того как установили новый трос на его место, ставим задний барабан и регулируем подшипники задней ступицы как описано в теме: То есть, что бы опустился клинышек. Регулировка ручного тормоза, тоже имеет свои особенности: Как их перебрать и отремонтировать, описано в теме: Citroen C4 Автомобиль — трудности с датчиком температуры Всем привет, всех с новым годом — как новым-новым, так и старым-новым!
Я наконец, после практически месячного молчания, обусловленного поначалу мистической загрузкой по работе, а после чего — мистическим расслаблением — замена тросов ручника фольксваген пассат б3 в строю кстати, маленький юбилей — это ровно ый пости готов Замена Салонного Фильтра Тойота Подробно о том, замена тросов ручника фольксваген пассат б3 заменить салонный фильтр на Тойота Королла.
Срезаем лобовое стекло на Фольксваген Amarok. Как поменять автостекло на Фольксваген Amarok? Видео состоит и От себя могу добавить личное наблюдение, что если отрегулировать ручник на щелчка, то педаль тормоза, будет брать выше.
Замена Троса Ручника Пассат Б3
Что бы быстрее клинышек стал на своё место и уже окончательно отрегулировать ручник — можно не много приподнять рычаг ручного тормоза до момента со прикасания тормозных колодок к тормозному барабану и покататься так при этом сразу почувствуется, что педаль берёт выше, чем с отпущенным рычагом.
Клинышек опустится и после этого отрегулировать ручник на щелчка.
Дальнейшая регулировка ручного тормоза, с барабанными задними тормозами, происходит автоматически, посредством клинышка, который опускаясь выбирает зазоры в барабанном механизме задних колёс автомобиля Фольксваген Пассат В3. Работа не сложная, удобнее работать на подъемнике или яме. Цена тросов по р шт. Фото А Снимаем рукоятку и декор отделку с рычага ручного тормоза Б Вынув пепельницу для задн.
Откручиваем регулировочные и фиксирующие гайки с тросов ручника.
Поднимаем авто. Сняв фиксирующие скобы, отсоединяем оба троса ручного тормоза, от левого и правого суппорта.
задние барабанные тормозные механизмы
Допустим, вам необходимо по какой-то причине снять задние тормозные барабаны. Рассмотрим, что можем увидеть под ними, на что надо обращать внимание, и как оно всё должно выглядеть.
Для снятия барабана в первую очередь надо снять защитный колпачок, и сделать это надо аккуратно (только если вы не планируете менять подшипники).
Для этой цели можно приспособить старые «крокодилы», уже не способные фиксировать любой размер, кроме максимального.
На краях «губок» сделали пропилы, благодаря чему колпачок снимается легко, и без деформации. В крайнем случае можно использовать толстое тупое зубило, аккуратно, по немного, постукивать по периметру захода колпачка в ступицу. Сняли.
Разогнуть и вынуть шплинт(старый лучше выкинуть и поставить новый).
Снять фиксирующую шайбу. Открутить гайку ключом на 24.
Перед снятием барабана надо свести колодки. Для этого нужно бы иметь рентгеновское зрение.
Шутка. Для этого нужно выставить барабан так, что бы отверстия под колёсные болты составляли квадрат, параллельный земле. В верхнее переднее (по ходу движения) отверстие вставить плоскую отвёртку, нащупать нижнюю часть клинышка механизма саморазведения, и, используя отвёртку как рычаг, поднять его вверх.
Кстати, коротко об устройстве и работе механизма саморазведения. Он прост, как и всё гениальное. При раздвигании колодок усилием рабочего тормозного цилиндра, между колодкой и распорной планкой открывается дополнительная щель, куда и стремится провалиться клинышек, под воздействием пружинки. Вы отпускает педаль, а упавший клин не даст колодкам полностью сойтись /> />
Теперь, взяв за края барабана, можно его потянуть на себя, при этом постараться предохранить от выпадения наружный подшипник.
Прежде чем отложить барабан в сторону, осмотрите его внутреннюю рабочую поверхность. В идеале она должна быть зеркальной, без канавок и повреждений. Буртик образуется практически всегда, не стоит обращать на него внимания. Однако надо помнить, что допустимый износ любого барабана – всего 1 мм на диаметр . То есть если на Гольф-2 диаметр нового барабана – 180 мм, то при 181,5 можно смело выбрасывать.
Так же во внутренней части барабана должно быть сухо, наличие жирных пятен свидетельствует о течи тормозного цилиндра, или о выдавливании смазки из под сальника внутреннего подшипника.
Теперь смотрим на открывающиеся взору внутренности. Чистота и сухость должна радовать глаз.
Если же есть следы подтекания тормозной жидкости, необходимо поменять рабочий тормозной цилиндр. Однако и на видимое благополучие не надо сразу покупаться. Аккуратно надавите на один поршенёк – он должен легко утапливаться, а противоположный при этом наоборот, вылезать. Поддеваем краешек пыльника на цилиндре, и заглядываем: а так ли там красиво, как снаружи?
Допустим, настал момент прощаться с этой деталью. Не надо грустить, новая вас будет лучше останавливать. Для замены цилиндра нужен ключ на 11 мм, и шестигранник на 5. Главное –качественно очистить внутренность болтиков, фиксирующих цилиндр, что бы как можно глубже вставить шестигранник. Не лишним будет слегка обстучать корпус цилиндра в районе резьбы. Открутили. Теперь страгиваем тормозную трубку на входе в цилиндр. Если штуцер стронулся, но пытается крутиться вместе с самой трубкой, есть два выхода: ломать и менять трубку, или скрутить со штуцера сам цилиндр, вытолкнув его из посадочного гнезда, и потом навинтить новый. Но лучше всё-таки поменять трубку. После установки нового цилиндра не требуется никаких священнодействий с педалью тормоза для удаления воздуха, достаточно открыть штуцер прокачки, и дать ТЖ немного протечь. Воздух выйдет сам.
Теперь внимательно смотрим на колодки. Степень износа можно оценить и визуально, но главное, на что надо обратить внимание – на равномерность износа. Разная толщина накладки в верхней и нижней частях колодки говорит о чрезмерном износе самого барабана, и обходиться просто заменой колодок уже не советую, выкинутые на ветер деньги.
Для снятия колодок можно использовать простые пассатижи, я в своих сделал два пропила для лучшего захвата. Удерживая солдатик с обратной стороны пальцем, верхнюю тарелку необходимо слегка утопить и провернуть на 90 градусов.
Затем теми же пассатижами вывести нижние части колодок из под фиксатора, и потянув вниз, снять с рабочего цилиндра. В идеале поршеньки сами вываливаться не должны, но лучше подстраховаться, и стянуть их хомутиком (можно использовать старое стопорное кольцо от переднего ступичного подшипника).
Когда освободите тросик ручника от зажима в колодке, обязательно проверьте лёгкость его хода, утопив и потянув на себя пару раз. Если ход тяжелый, лучше трос заменить, так как возвратная пружинка на нём слабая, и при интенсивном пользовании стояночным тормозом клинящих колёс мы не получим, но убыстренный износ колодок гарантирован.
Обязательная замена при установке новых колодок. И рекомендация от TRW: замена раз в два года.
И ещё одну деталь надо проверить, пользуясь случаем – цапфу. Как следует протрите её ветошью, и осмотрите посадочные поверхности подшипников. На них не должно быть видно следов от вращения внутренних обойм. В противном случае ступицу лучше поменять, что бы не разориться на регулярной замене подшипников.
на Golf III нет медных пятаков, и там часто кроется причина скрипа при нажатии и отпускании педали тормоза. Но есть альтернативный способ борьбы со скрипом ещё один немаловажный аспект: клин в механизме натяжения на гранях имеет насечки, которые, в помощь небольшой пружинке, призваны удерживать от выдавливания вверх, под усилием пружин, сводящих сами колодки.Если не знать, то рассмотреть эти шлицы на вынутом клинышке практически невозможно.
Поэтому требуется дополнительная очистка жесткой карчёткой. Если же насечки уже съедены коррозией ли стёрлись, клинышек лучше всего поменять.
В противном случае ход педали тормоза будет больше, а эффективность торможения – ниже.
Ну и последняя, но не менее важная деталь: распорная планка. Со временем колодки стачивают те места, в которые упираются, из-за чего увеличивается расстояние до барабанов.
При замене колодок постарайтесь не забыть, какая пружинка куда крепится. Иначе можно получить неработающую конструкцию. Обратная сборка начинается с фиксации тросика ручника. Я делаю это так: пассатижами хватаем за кончик троса, а кусачками отодвигаем пружинку на пару сантиметров, и фиксируем, аккуратно прикусив(главное – не перестаратьсяJ)
Затем заводим тросик в прорезь и отпускаем пружинку.
После снимаем фиксатор с поршеньков тормозного цилиндра, аккуратно (!) заводим на него верхнюю часть колодок, заводим нижние части за фиксатор, вставляем «солдатики».
Если есть необходимость в замене ступичных подшипников, делаем это так
Перед установкой барабана клинышек механизма само разведения необходимо полностью поднять вверх. И ещё раз убедитесь в чистоте поверхности оси ступицы.
Надели барабан, отрегулировали подшипник. Зашплинтовали, надели защитный колпачок. Кстати, делать это надо постукивая не по центру, а по ободу, желательно через специальную оправку (в противном случае есть риск, что он отвалится).
При наличии регулятора тормозных усилий на задний контур ложится лишь только часть нагрузки, так что особых предосторожностей для прикатки колодок не требуется.
Замена Троса Ручника Пассат Б3
Ручник на авто Фольксваген Пассат B3, саморегулирующийся и не требует особого ухода и предотвращения, регулируется только при замене прокладки или веревка.
кабель ручной тормоз, стояночный тормоз, и их в автомобиле Volkswagen Passat B3 стоит два, (Вес № 357 609 721. для барабанных задних тормозов и ВЕС № 357 609 721 Е. для дисковых задних тормозов), без присмотра и не требует особого ухода, но со временем он либо сдвигается, либо ломается, что означает необходимость его замены. кабель ручной тормоз, стояночный тормоз обычно варьируется парами, но может варьироваться индивидуально.
замещать трос стояночного тормоза, с барабанными тормозами нужно:
- повесить задние колеса
- открутите один колесный болт или снимите колесо
- поднять задние суппорты через отверстие под болт крепления колеса (фото)
- снимите крышку со ступицы
- вытащить булавку
- снять шайбу с коронкой
- снять шайбу
- Осторожно снимите тормозной барабан
- снять пепельницу для задних пассажиров
- откручиваем два болта крепления вала под пепельницу ручной тормоз, стояночный тормоз
- поднимите рычаг ручной тормоз, стояночный тормоз и снимите пластиковую ручку с рычага в направлении вдоль автомобиля
- вытащить мой ручной тормоз, стояночный тормоз на себя и убери
- откручиваем гайки на кабелях с ключом на 10 (фото)
- Отсоединить трос от рычага ручной тормоз, стояночный тормоз в заднем тормозном механизме
- Отсоединить кабель от зажима на задней балке и вытащить его из тормозного механизма и из вала автомобиля
замена трос стояночного тормоза. Passat B3
Кабель сломался ручной тормоз, стояночный тормоз. Замена кабеля на Паспорт B3 с барабанными тормозами сзади.
замена канаты ручной тормоз, стояночный тормоз Фольксваген Гольф 2 Джетта 2
Разведение трос ручного тормоза VW. Ручной дисковый тормоз.
После этого мы сравниваем новый кабель со старым на ту же длину и начинаем установку нового веревка, в обратная последовательность.
Замените новый кабель на задний и отрегулируйте подшипники задней ступицы, как описано в разделе: «Замена подшипника задней ступицы для Volkswagen Passat B3 Photo»
После этого мы переходим к настройке ручной тормоз.
- При торможении задних колес нажимайте педаль тормоза несколько раз, пока она не остановится, чтобы колодки выбирали свободный ход и устанавливали минимальные зазоры между колодками и тормозным барабаном. То есть на клинья падают.
- поднимите рычаг ручной тормоз 3 клика
- затянуть гайку гаечным ключом 10 на тросе ручной тормоз, к замку заднего колеса (фото)
- мы делаем это вторым кабелем
- Заменить пластиковый вал рычага ручной тормоз и положил пластиковую ручку на рычаг
- проверить работу ручной тормоз
Для разборки веревка ручной тормоз, стояночный тормоз, Задние дисковые тормоза, тем не менее, единственное отличие состоит в том, что если вам также необходимо заменить тормозные колодки, вам необходимо ввернуть поршень в суппорт.
регулирование ручной тормоз, также имеет свои особенности:
- отметить относительное положение собаки и суппорта
- затягивайте гайки попеременно под центральной консолью в кабине до тех пор, пока расстояние между отметками на собачке и суппорте не составит 1-1,5 мм.
- мы проверяем, какие щелчковые колеса заблокированы
Как правило, задние дисковые тормоза могут порваться и плохо из-за их возраста. Как разобрать и починить их описано в теме: «Задние суппорты сзади, дисковые тормоза на Volkswagen Passat B3»
Могу добавить личное наблюдение, что если вы отрегулируете ручной тормоз на 2-3 щелчка, педаль тормоза поднимется.
Чтобы быстрее установить клинья и полностью отрегулировать ручной тормоз. вы можете немного поднять рычаг ручной тормоз Как только вы дотронетесь до тормозных колодок на тормозном барабане и поедете на нем (вы сразу почувствуете, что педаль поднимается выше, чем при отпущенном рычаге).
Клинья опустятся, а затем отрегулируют стояночный тормоз на 2-3 щелчка.
Дальнейшая настройка ручной тормоз, с барабанными задними тормозами это происходит автоматически с помощью клина, который при опускании выбирает зазоры в барабанном механизме задних колес автомобиля Volkswagen Passat В 3.
То же самое с дисковыми задними тормозами, регулируемыми ручной тормоз, происходит автоматически.
Фотографии, сделанные сФольксваген Фольксваген, автор pavelplus.
Руководства по ремонту Volkswagen Passat B3: регулировка привода стояночного тормоза
Регулировка стояночного тормоза в процессе эксплуатации, как правило, не требуется, так как конструкцией предусмотрена автоматическая регулировка. Регулировать стояночный тормоз необходимо только при замене его троса, тормозных колодок, тормозных дисков и суппортов (автомобили с дисковыми тормозами) или барабанов (автомобили с барабанными тормозами).
1. Снимите заднюю пепельницу.
2. Выверните два винта крепления кожуха рычага привода стояночного тормоза.
3. Извлеките лампу подсветки пепельницы из фиксатора.
4. Снимите декоративный кожух с рычага привода стояночного тормоза.
5. Подденьте отверткой держатель кассет…
6. …и снимите его, отсоединив колодку жгута проводов.
7. Снимите облицовку тоннеля пола.

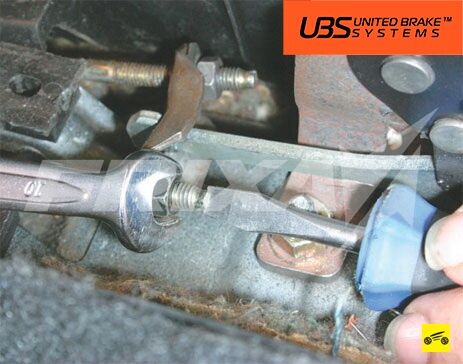

8. Удерживая отверткой резьбовой наконечник троса, отверните регулировочную гайку.
Для автомобилей с дисковыми задними тормозными механизмами выполните следующее.

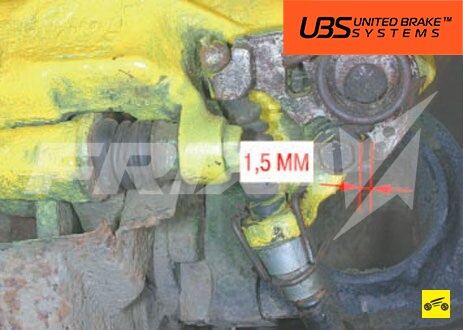

9. Регулировочные гайки заверните таким образом, чтобы зазор между рычагом и упором был не более 1,5 мм.
10. Поднимите и опустите рычаг привода стояночного тормоза.
11. Проверьте, чтобы колеса свободно вращались.
Для автомобилей с барабанными тормозными механизмами выполните следующее.
12. Максимально ослабьте регулировочные гайки.
13. Выжмите педаль тормоза до упора и отпустите ее.
14. Поднимите рычаг привода стояночного тормоза на 4–5 щелчков.
15. Затяните регулировочные гайки так, чтобы колеса проворачивались от руки с усилием.
16. Опустите рычаг привода стояночного тормоза. Проверьте, чтобы колеса вращались свободно.
Для всех автомобилей выполните следующее.
17. Законтрите регулировочные гайки.
18. Установите детали в порядке, обратном снятию.
ПОЛЕЗНЫЙ СОВЕТ
В процессе регулировки рекомендуем смазать подвижные и трущиеся детали консистентной смазкой.
Замена троса ручника фольксваген пассат б4
Троса ручного тормоза
Переднеприводные автомобили
Размещение термозащитного экрана выхлопной системы автомобиля Volkswagen Passat B5
1 – передняя часть термозащитного экрана,
2 – главная часть термозащитного экрана.
Стрелки представляют размещение гаек фиксации главной части термозащитного экрана.
Регулировочная муфта троса ручного тормоза автомобиля Фольксваген Пассат
а – направление вращения регулировоч ной муфты,
В – направление движения оболочек троса ручного тормоза,
С – регулировочная муфта,
D – фиксатор,
Е – фланец регулировочной муфты
Демонтаж
1. Отпустите болты фиксации задних колес, далее приподнимите заднюю часть автомобиля и зафиксируйте на подпорках. Демонтируйте задние колеса.
2. Демонтируйте переднюю часть термозащитного экрана.
3. Открутите гайки и передвиньте вперед главную часть термозащитного экрана, см. рисунок. Размещение термозащитного экрана выхлопной системы.
4. Отпустите натяжение тросов ручного тормоза.
5. Демонтируйте стопор (d), см. рисунок. Регулировочная муфта троса ручного тормоза.
6. Ключом на 13 мм держите фланец регулятора от прокручивания и открутите регулировочную муфту до ограничения.
7. Раздвиньте оболочки тросов ручного тормоза.
8. Выньте скобу, фиксирующую оболочку троса ручного тормоза к суппорту заднего тормоза.
9. Отделите трос ручного тормоза от рычага ручного тормоза на суппорте автомобиля Фольксваген Пассат. При этом соблюдайте осторожность, чтобы не повредить защитный пыльник ручного тормоза автомобиля Volkswagen Passat B5.
10. Высвободите троса ручного тормоза из фиксаторов на балке задней подвески.
11. Выньте из скоб фиксации кабель датчика оборотов колеса.
12. Открутите гайки, фиксирующие термозащитный экран к звукоизоляции и передвиньте термозащитный экран в сторону.
13. Применяя острие отвертки, демонтируйте фиксирующие скобы и высвободите троса ручного тормоза.
14. Применяя отвертку, демонтируйте с консоли троса ручного тормоза.
15. Демонтируйте декоративную отделку задней секции центральной консоли.
16. Отверткой через отверстие в основании рычага ручного тормоза надавите вниз трос ручного тормоза и отделите его от рычага ручного тормоза.
17. Выньте троса ручного тормоза.
Монтаж
1. Перед установкой тросов ручного тормоза подмените металопластиковые части на компенсаторе тросов ручного тормоза.
2. Применяя острие отвертки, через отверстие в основании рычага ручного тормоза, закрепите от прокручивания компенсатор тросов ручного тормоза.
3. Через консоль зафиксируйте сферическую головку в компенсаторе тросов ручного тормоза.
4. Зафиксируйте трос ручного тормоза на консоли.
5. Зафиксируйте троса ручного тормоза на суппортах заднего тормоза автомобиля Фольксваген Пассат и закрепите их скобами.
6. Зафиксируйте троса ручного тормоза на задней балке.
7. Поставьте декоративную отделку задней секции центральной консоли.
8. Поставьте на место и привинтите термозащитный экран к термоизоляции.
9. Зафиксируйте скобами кабель датчика вращения колеса.
10. Привинтите термозащитный экран.
11. Поставьте задние колеса, далее опустите транспортное средство на землю. Зажмите болты фиксации колес в диагональной очерёдности моментом 120 Нм.
Размещение глушителя, который нужно демонтировать перед демонтажем тросов ручного тормоза на полноприводных образцах
Размещение гаек фиксации термозащитного экрана на полноприводных образцах
Демонтаж
Манипуляции по снятию тросов ручного тормоза на полноприводных образцах типичны операциям по снятию тросов ручного тормоза на переднеприводных образцах. В нынешнем подпункте представлены отличия по снятию тросов ручного тормоза на полноприводных образцах. Порядок Осуществления
1. Демонтируйте выхлопную систему автомобиля Volkswagen Passat B5, см. рисунок. Размещение глушителя, который нужно демонтировать перед демонтажем тросов ручного тормоза на полноприводных образцах.
2. Открутите гайки и демонтируйте термозащитный экран, см. рисунок. Размещение гаек фиксации термозащитного экрана на полноприводных моделях).
3. Отпустите натяжение троса ручного тормоза и демонтируйте его с суппорта задних тормозов.
4. Применяя пассатижи, передвиньте регуляторы тросов ручного тормоза.
5. Открутите болты и высвободите трос ручного тормоза из фиксаторов на задней балке.
6. Высвободите троса ручного тормоза из всех креплений на дно автомобиля Volkswagen Passat B5.
Замена задних тормозных колодок-пассат б3
Замена задних тормозных колодок на автомобиле фольксваген-пассат б3 с задними тормазами барабанного типа прозводится с неизменными проблемами. Которые требуют приобретения не только тормозных колодок.
Что необходимо приобрести для замены колодок
- Первая неприятность с которой пришлось столкнуться заломился штуцер для прокачки тормозов. Он тонкий и весь покрыт ржавчиной. Резьба так же заржавела. И открутить его не получиться не в коем случае. Скорее всего, когда автомобиль вышел с конвейера в 1992 году. На нем стояли цилиндры. Которые не имели подобных проблем. Материал из которого был изготовлен рабочий цилиндр и штуцер не ржавели и не пригорали в резьбовом соединении. Поэтому не было необходимости использовать массивный штуцер для прокачки тормозов. Поэтому рабочие цилиндры придется покупать новые.
- Штуцер тормозной трубки открутился, но не провернулся на трубке она также либо прикипела, либо разжалась внутри штуцера. Поэтому и трубку при замене колодок также требуется приобрести
- Комплект колодок приобретенный за 1000 рублей подозрений больших не вызвал. Накладка плотно прилегает к поверхности колодки. Сварные швы так же выглядят надежными.
- Еще желательно приобрести два шплинта диаметром 3 мм для стопора гайки ступицы и болты крепления тормозных цилиндров. Они не идут в комплекте. Но могут потребоваться. Потому что заводские болты откручиваются шестигранником. И если болт пригорел в резьбе. Очень легко провернуть внутренние грани. И болт, скорее всего, придется срубать.
- Могут пригодиться клипсы для крепления трубок. Но если их снять аккуратно. То подойдут и старые. Они с одной стороны входят в зацепление со специальным креплением в виде гвоздя. Их необходимо отвести в сторону. Двигая по трубке.
Снятие тормозного барабана
Тормозной барабан сделан совместно со ступицей. То есть для того чтобы его снять необходимо открутить гайку ступицы. Предварительно сняв стопор. Вынимается наружный подшипник. И барабан со ступицей.
Снятие тормозных колодок.
Замена задних тормозных колодок пассат б3 начинается со снятия пружинок, которые притягивают колодки к опорному диску.
Для этого с внутренней стороны пальцем придерживается шток выжимается пружина и проворачивается на 90 градусов.
Чашка пружины выходит и пружина освобождается.
Пружины, стягивающие колодки снимать не нужно. Достаточно оттянуть колодки от опорного диска и надавить их вниз. Чтобы они вышли из нижних опор. Это позволяет сделать конструкция поршеньков цилиндра. Опора колодок имеет упор только со стороны опорного диска. Поэтому они легко соскакивают с тормозного цилиндра.
Теперь можно без усилий снять все стяжные пружины и отсоединить трос ручника.
Снятие тормозного цилиндра пассат б3
Если штуцер для прокачки сломался при откручивании. Что вероятнее всего. Необходимо снять рабочий тормозной цилиндр. Чтобы не заломить сразу трубку. Откручиваются два болта крепления цилиндра. И но вместе с трубкой вытаскивается с посадочного места.
Необходимо зафиксировать штуцер ключом и откручивать цилиндр со штуцера. Так чтобы штуцер оставался неподвижным. После этого пробовать расшевелить штуцер на трубке. Если получится то хорошее. Нет меняется трубка целиком. Она прикручена с другой стороны к шлангу. Он закреплен на кронштейне. Трубка обламывается у основания штуцера. Для того чтобы можно было вставить головка на 11. Ключ на 14 вставляется в штуцер шланга. С усилием, но штуцера отворачиваются.
Сборка колодок и установка цилиндра
Колодки собираются в следующей последовательности
- Распорная пластина ставится на рычаг ручника и натягивается пружина
- Вторая колодка вставляется в пластину. Между колодкой и пластиной вставляется распорный клин. После чего натягивается вторая верхняя пружина.
- Устанавливается нижняя пружина. Колодки находятся в сборке и не рассыпаются.
- Ставится в паз рычага трос ручника. Для этого необходимо с усилием оттянуть пружину расположенную на тросе и вставить тросик в паз.
- Оттягиваются нижние опоры колодок и вставляются в опоры.
- Рабочий цилиндр можно установить до установки колодок. Но можно и после того как колодки встанут на свое место.
- Верхние опоры колодок подводятся я под посадочные места на поршеньках. Поршеньки должны быть развернуты так чтобы упор под колодки, находился со стороны опорного диска.
- Устанавливаются пружины стягивающие колодки с опорным диском
Установка тормозного барабана
Ступица устанавливается на вал. Вставляется наружный подшипник. Затем опорная шайба. Они имеет выступ по внутреннему диаметру. Он должен быть направлен в паз на валу. Затем закручивается и затягивается ступичная гайка.
Не думаю что немцы придумали что то новое для затяжки ступичной гайки. Если и придумали, то их метод ни чем не отличается от старого дедовского способа. Гайка закручивается до упора. Так чтобы подшипник начало затягивать и ступица тяжело проворачивалась. Иногда этого не происходит из за наличия выработки в подшипнике. Тогда просто необходимо затянуть гайку до упора ключа. Затем следует отпустить гайку на на одну грань или одну шестую оборота.
После этого устанавливается стопор и фиксируется шплинтом. Все ставится ступичная крышка и колесо.
Замена задних тормозных колодок пассат б3 заканчивается тем что далее необходимо прокачать тормоза и отрегулировать натяжение троса ручного тормоза. Об этом подробно описано в следующих статьях.
Замена сайлентблоков пассат б3 видео
Замена задних сайлентблоков на Volkswagen Passat B3-B4 своими руками, без ямы и подъёмника
Порядок работ применим для автомобилей:
Volkswagen Passat B4 / Фольксваген Пассат Б4 (3A2) 1994 — 1997 Volkswagen Passat Variant B4 / Фольксваген Пассат Вариант Б4 (3A5) 1994 — 1997
Volkswagen Passat B3 / Фольксваген Пассат Б3 (312) 1988 — 1994
Volkswagen Passat Variant B3 / Фольксваген Пассат Вариант Б3 (315) 1988 — 1994
информация подходит для ремонта и других автомобилей.
Тема не нова, но всё же…..
Предпосылкой к замене послужил неприятный “резиновый” скрип с задней левой стороны, при преодолении лежачих полисменов. Скрип был хорошо слышен и на стоящем авто, при поднятии руками кузова за заднюю левую арку. С правой стороны скрип не диагностировался, но было решено менять СБ с обеих сторон. Был заказан установочный комплект 27682 от Lemforder.
Если верить наклейке, то произведено в Бразилии .
В комплекте имеем четыре СБ.
Два болта с гайками для крепления балки к кузову. Болты были аналогичны оригинальным, а вот у гаек зачем-то изменили внешний размер. Для закручивания понадобится ключ на 18.
Маркировка на СБ совпадает с фотографией в каталоге производителя на сайте, т.е. вместо любимой “Совы”, мы видим “L”.
В силу того, что это уже моя вторая замена (первая была 7 лет назад), я менял уже проверенным способом, а именно со снятием задней балки целиком. На сайте есть хороший отчёт Lifter, он менее затратный, но там была яма и помощник, в моём случае этого не было.
Приступаем.
Фиксируем передние колёса от качения и поднимаем корму, под заднюю часть кузова подставляем пеньки. Скидываем колёса, затем тормозные барабаны (в моём случае). После снимаем пластиковые щитки грязезащиты с обеих сторон кузова (у кого остались).
Откручиваем пружину колдуна от кронштейна и проволокой фиксируем колдун в закрытом положении (когда шток максимально выдвинут из регулятора тормозных сил).
Откручиваем сам кронштейн от балки, т.к. он мешает откручиванию тормозной трубки с левой стороны (не одеть ключ).
При помощи такого ключика откручиваем тормозные трубки от шлангов на балке, сами шланги удерживаем от вращения обычным рожковым ключём.
После раскручивания закрываем концы трубок защитными колпачками от штуцеров прокачки, а шланги глушим подходящими пробками. Прекрасно подходят заглушки от новых (если покупали) цилиндров сцепления или ГТЦ.
Отсоединяем концы тросов ручника от рычагов, для этого достаточно немного сжать пружину на тросе и вывести бобышку из зацепа.
Снимаем пружинные защёлки троса на балке, поджимая пластину к балке и пододвинув трос к двум “пенькам”, выводим из зацепления
Вынимаем крючки крепления троса возле СБ, предварительно вынув сами тросики из крючков.
Далее откручиваем нижние крепления амортизаторов к балке, предварительно подложив подставки, чтобы не грохнулось.
И наконец, раскручиваем болты крепления балки к кузову, и аккуратно опускаем на пол. Нужно быть готовым, что балка тяжёлая, даже без барабанов.
Для облегчения раскручивания всех узлов, они были предварительно (за пару дней) обильно облиты специальной жидкостью (WD-40 как альтернатива).
Вытягиваем балку из-под авто.
Уносим подальше от кузова, т.к. предстоит работа с тяжёлым слесарным инструментом.
Проверяем внешний СБ, что менять задумали не зря.
На внутреннем СБ такие же повреждения.
С правой стороны (которая ещё не скрипела) картина была не такая страшная, но разрывы уже были, так что замена СБ комплектом было оправдано.
Для извлечения СБ используем нехитрый слесарный инструмент – кувалдочка на пару килограмм и зубильце примерно такого же веса.
При предыдущей замене СБ, я обильно смазал посадочное место в балке Литолом-24, возможно из-за этого, извлеклись они достаточно быстро. Когда же выбивал родные, пришлось сильно попотеть. Потому и выбрал снова способ замены с полным снятием балки. Внутри ничего не заржавело, даже осталось немного смазки.
Приступаем к установке. Приблуду для запрессовки делал сам, всё достаточно просто, сварщик из меня никакой, но тем не менее получилось сносно.
Наносим тонкий слой смазки на посадочное место в балке и устанавливаем сначала внутренний СБ, ориентируя его “ухом” вперёд.
Проверяем центровку в обеих плоскостях и вдавливаем.
Устанавливаем внешний СБ “ухом” назад.
Всё достаточно просто и без риска повреждения резины и обоймы.
Дальше идёт установка в обратной последовательности.
Внимание! Затяжку болтов крепления балки к кузову и болтов амортизаторов производить только после снятия кузова автомобиля с подпорок, иначе срок службы СБ значительно сократится.
Ещё желательно, чтобы при затяжке в салоне на водительском сиденье находился человек, можно положить в багажник небольшой груз, я просто подвесил пудовую гирьку на фаркоп. И не забываем в конце прокачать тормоза.
Хороший инструмент всегда облегчает проведение ремонта.
Эту химию использовал во время операции.
Вот старый СБ (один из четырёх), покупались они как Lemforder, но продавцы уверяли, что это “затёртый” оригинал, про это много разговоров раньше было. Серединка на самом деле затёрта, и при хорошем увеличении, на некоторых экземплярах действительно проглядывают значки VW и OOOO. В качестве эмблемы производителя — в треугольнике “Сова”.
Удачи на дорогах!
Продолжение и все обсуждения отчета здесь
Расшифровка заводской комплектации автомобиля (англ.)
Расшифровка заводской комплектации VAG
Диагностика Фольксваген, Ауди, Шкода, Сеат, коды ошибок.
Если вы не нашли информацию по своему автомобилю — посмотрите ее на автомобили построенные на платформе вашего авто.
С большой долей вероятности информация по ремонту и обслуживанию подойдет и для Вашего авто.
All documentation in English is marked , in German — Для всех у кого есть Volkswagen, руки и желание ими что-либо делать… For all who has Volkswagen, hands and desire to do something by them…
Volkswagen Technical Site ©1999-2018 by Nick Pitchik
Контакты, реклама на сайте / Contact Us
Как поменять сайлентблоки задней балки Пассат Б3
Собрались самостоятельно ремонтировать машину, тогда запаситесь терпением и выдержкой. Если обеспечите себе помощь друзей – также прекрасное подспорье, ведь кому-то необходимо подавать нужный инструмент, консультировать, как поменять задние стойки на Пассат Б3, помогать в процессе ремонта.
Многие знают и понимают, что сайлентблоки – это те, казалось бы, невидимые элементы комплектации механизма авто, но без которых невозможно вообразить безопасность процесса вождения.
А ведь нет никаких особых датчиков по проверке данного компонента «начинки» машины, помогает лишь внимательное отношение к транспортному средству, плановая техническая проверка авто. Как же можно заподозрить, что сайлентблоки неисправны?
Диагностируем состояние сайлентблоков самостоятельно
- Скрипы машины в задней левой части корпуса машины в движении. Водитель все чаще может улавливать глухое поскрипывание, словно производятся мелкие и частые удары по резине.
Особенно они активизируются, когда машина перегружена и преодолевает преграды на дороге, в частности высокие искусственные неровности, или следует по брусчатке. Так называемый «резиновый» скрип улавливается и на высоких скоростях при выполнении резких маневров.
Опытный водитель в таких случаях проанализирует ситуацию и задумается, как поменять передние стойки на Пассат Б3, какую новую комплектацию стоит приобрести.
Самая привычная диагностика у автолюбителей – это поставить машины на стоянку на ровной поверхности, подойти к багажнику и приподнять руками кузов, держась за заднюю левую колесную арку.
Таким образом, распознать неполадки в авто возможно, если проявлять бдительность и желание держать свое транспортное средство всегда в исправном состоянии. При помощи специалиста или самостоятельно не трудно разобраться, как поменять задние стойки на Пассат Б3.
Что необходимо подготовить для ремонта
- Произвести закупку ремкомплекта Lemforder 2768201 или 2768202. Цена вопроса в среднем 1500-2000 рублей. На руки получаете резиново-металлическую опору для заднего моста, 4 сайлентблока и другую важную комплектацию.
- Подготовить ключи на 21, головные ключи на 18, 19.
- Взять домкрат или деревянные колодки
- Приобрести удобный фонарь, обычную ветошь
Ремкомплект Lemforder 2768201
Подготовительные работы для замены передней стойки на Пассат Б3
Можно снять колеса, но их придется возвращать на место в средине процесса ремонта, так что стоит готовиться к дополнительным физическим нагрузкам. Не желая снимать колеса, поймите, какого необходимо добиться эффекта. Главное хорошо фиксировать колеса, чтобы избежать эффекта качания.
Таким образом, выполняются подготовительные работы, и принимается окончательное решение, как поменять сайлентблоки задней балки Пассат Б3 без особых сложностей. Отметим, что демонтаж названых комплектующих деталей необходим, ведь тогда проще добраться до самой цели и провести замену поврежденных единиц. Не забывайте поставить заглушки на отсоединенные трубки и шланги.
Инструкция по замене сайлентблока задней балки Пассат Б3
Таким образом, по инструкции и выполняется замена сайлентблоков, процедура не сложная, но трудоемкая, требующая выполнения всех этапов.
В дальнейшем необходимо будет задуматься о плановой диагностике и решить, надо ли и как поменять передние стойки на Пассат Б3. Хорошо бы в момент работы иметь полный набор инструментов, так как ремкомплектах от разных производителей могут быть отличия в комплектации, хоть и незначительные. Надо быть готовым ко всему, когда берешься самостоятельно ремонтировать транспортное средство, до конца правильно и осознанно понимать, как поменять задние стойки на Пассат Б3, улучшить маневренность машины или хотя бы ей не навредить в техническом плане. Машины немецкой марки Volkswagen заслуживают особого себе отношения.
Читайте также:
