Замена главного тормозного цилиндра

. и специальный ключ «на 12» для гаек тормозных трубопроводов.

1. Нажмите на фиксатор колодки проводов датчика падения уровня тормозной жидкости в бачке главного тормозного цилиндра.

2. . и отсоедините колодку от разъема датчика.

3. Снимите пробку с бачка и откачайте из него тормозную жидкость, например, большим медицинским шприцем.

4. Сожмите усики хомута крепления шланга главного цилиндра сцепления и снимите шланг со штуцера расширительного бачка.

5. Отверните гайки крепления двух трубопроводов.

6. . и отведите их в сторону.

ПОЛЕЗНЫЙ СОВЕТ

Заглушите трубопроводы любым доступным способом (например, надев на их концы защитные колпачки клапанов для выпуска воздуха), чтобы предотвратить вытекание тормозной жидкости.

7. Отверните две гайки крепления главного тормозного цилиндра к вакуумному усилителю.

8. . и снимите главный тормозной цилиндр в сборе с бачком.

9. Установите главный тормозной цилиндр в порядке, обратном снятию, залейте тормоз

Руководства по ремонту Киа Сид: замена суппорта тормозного механизма заднего колеса

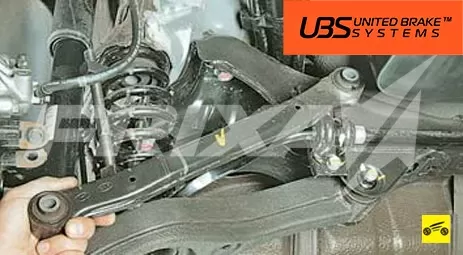

2. Снимите верхний поперечный рычаг (см. «Снятие, ремонт и установка верхнего поперечного рычага») .

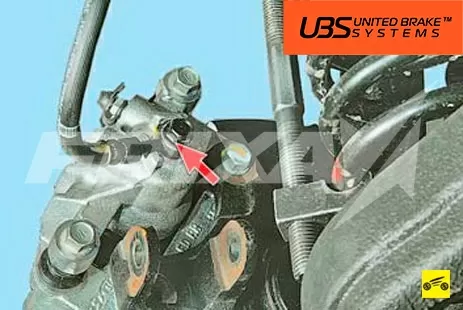

Если снимаете суппорт для замены, перед выворачиванием болтов крепления суппорта к кулаку задней подвески отсоедините от рабочего цилиндра тормозной системы шланг подвода тормозной жидкости (см. «Замена тормозных шлангов») .

Если снимаете суппорт не для замены, после выворачивания болтов крепления суппорта к кулаку задней подвески подвесьте тормозной механизм на веревке или проволоке к деталям задней подвески. Следите за тем, чтобы тормозной шланг не перекручивался и не натягивался.

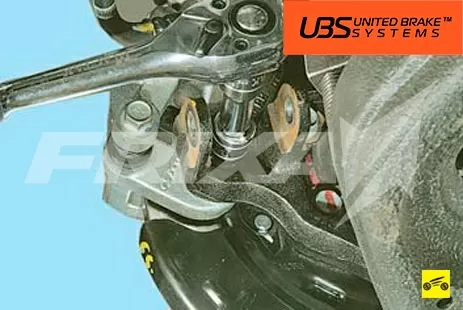

3. Выверните болт нижнего крепления суппорта к кулаку задней подвески.

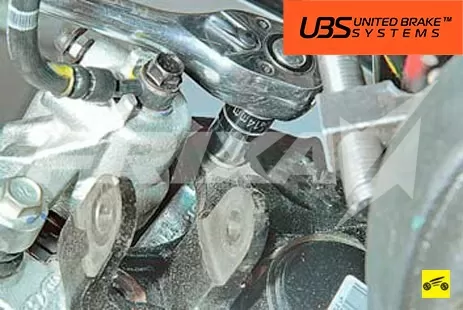

4. Выверните болт верхнего крепления суппорта к кулаку задней подвески…

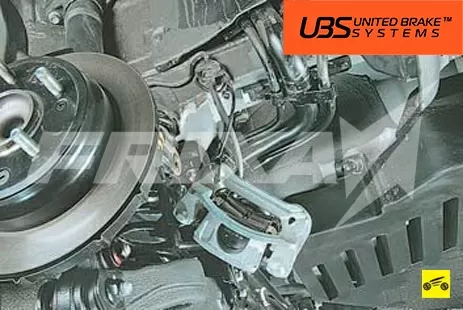

5. …и снимите суппорт с кулака.

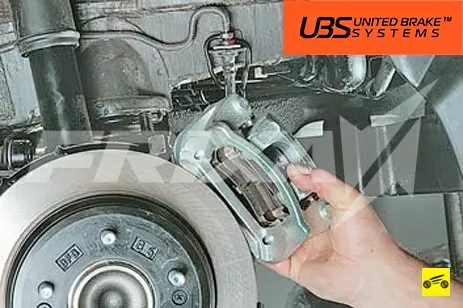

6. Установите суппорт и верхний поперечный рычаг в порядке, обратном снятию.

Замена тормозных дисков Kia Ceed

Не стоит спешить менять детали тормозной системы. Быть может возможно что-то и оставить? Для этого необходимо оценить каждую деталь на степень её допустимого износа. Для проверки степени износа потребуется штангенциркуль или хотя-бы линейка.

Также стоит обратить внимание на поведение автомобиля при торможении. Если авто уводит в сторону и/или слышен скрежет – это определенно колодки, которые требуют срочной замены.

Проверка степени износа тормозной системы Kia Ceed

Итак, прежде всего автомобиль необходимо установить на смотровую яму, или подъемник и:

1. Снять передние колеса.
2. Проверить состояние тормозных колодок передних колес через отверстие в корпусе скобы. Если толщина накладок менее, чем допускает таблица измерения износа тормозной системы (в интернете более, чем достаточно), то необходимо заменить колодки. Но, опять же, колодки – такая деталь, которую слышно в первую очередь при существенном износе.
3. Измерить толщину тормозного диска. Если его достигла минимального уровня по таблице – срочно заменить. Раскол диска не приведет ни к чему иному, как к замене всех составляющих ходовой и возможной аварии.
4. Снять задние колеса.
5. Проверить износ тормозных колодок заднего тормозного механизма. Проверить, как и передние, через отверстие в корпусе скобы. Заменить при недопустимой толщине накладок.
6. Измерить толщину тормозного диска. При необходимости заменить тормозной диск. Даже если толщина допустимая, но есть наличие сколов, трещин и царапин – в срочном порядке заменить тормозные диски с двух сторон сразу.
7. Когда сняты задние колеса, можно проверить и толщину накладок колодок стояночного тормоза, что не менее важно. При необходимости заменить на новые.

Производить замену тормозных колодок необходимо в случае, если толщина накладок менее 2 мм, если поверхность этих накладок замаслена или если они непрочно соединены с основанием.

При появлении хотя бы одно из этих признаков вы услышите характерный скрип при торможении. Это индикация износа тормозных колодок, которая оповещает водителя о срочной замене деталей тормозной системы.

Необходимо также измерить диаметр поверхности тормозного барабана стояночного тормоза. Если он изношен – необходимо заменять барабан в сборке с тормозным диском.

Если у Вас задние тормоза не дисковые, а барабанные – измерить диаметр рабочей поверхности тормозного барабана и толщину фрикционной накладки. При недопустимом уровне заменить на новые.

Дабы избежать аварии следует постоянно следить за тормозной системой. Безопасность превыше всего.

Замена передних тормозных дисков

При наличии на тормозном диске сколов, глубоких царапин, покусов и других заметных дефектов, которые явно уменьшают эффективность торможения и увеличивают износ колодок и других деталей тормозной системы, нужно срочно заменить тормозные диски.

Также стоит производить замену в случае бокового биения диска, что вызывает вибрации при нажатии на педаль тормоза. Есть мастерские, которые занимаются реставрацией подобного рода дисков.

Мастера там их протачивают и пришлифовывают с обеих сторон. Это сократит толщину диска, поэтому следует обратить внимание на максимально допустимую толщину диска.

Допустимая минимальная толщина тормозного диска составляет 25 мм. При наличии меньшей толщины хотя бы одной из дисков, необходимо провести замену обоих. Также рекомендуется при замене тормозных дисков в обязательном порядке менять и тормозные колодки, дабы увеличить уровень эффективности.

Перед установкой нового тормозного диска тщательно очистить привалочные поверхности ступицы. Проверить на наличие ржавчины и окалины. В противном случае удалить это, ибо ржавчина может вызывать неприятную вибрацию при нажатии на педаль тормоза.

Окалины, как правило, вызывают биения диска при нажатии на педаль тормоза. Для замены тормозных дисков на передних колесах потребуется лишь новые тормозные диски и ключ на 17.

Подробная инструкция по самостоятельной замене тормозных дисков на передних колесах Kia Ceed:

1. Для начала нужно снять колесо с необходимой Вам стороны, предварительно зафиксировав автомобиль противооткатными башмаками.
2. Вывернуть два болта крепления тормозного диска к ступице колеса.
3. Снять суппорт тормозного механизма, но не отсоединяя шланг от тормозного цилиндра.
4. Подвесить тормозной механизм с помощью проволоки к передней подвеске.
5. Обратить внимание на шланг. Нужно, чтоб он был не сильно затянут и не сильно перекручен.
6. Снять тормозной диск. Оценить его состояние более детально.
7. Установить новый тормозной диск, колодки, и все ранее снятые детали в порядке, обратном снятию.

Если, все же, решили установить старый тормозной диск, то мы рекомендуем удалить напильником буртики рабочих поверхностей диска, которые наверняка образовались в результате износа.

Замена задних тормозных дисков

При снятии колеса необходимо оценить состояние дисков. При наличии глубоких рисок, царапин, задиров и прочих явлений, которые существенно влияют на качество и эффективность торможения – срочно заменить диск.

Минимально допустимая толщина тормозного диска задних колес составляет 8,4 мм. Если толщина меньше, чем допустимая норма – заменить диск. Производить замену необходимо попарно и сразу с комплектом колодок.

Подробная инструкция по самостоятельной замене тормозных дисков на задних колесах Kia Ceed:

1. Первым делом необходимо снять колесо с нужной Вам стороны.
2. Снять тормозной суппорт, но не отсоединяя шланг от этого суппорта.
3. Демонтировать тормозной диск.
4. Оценить его состояние более детально. При необходимости заменить его на новые вместе с колодками. Установка производится обратной снятию. Если необходимости в замене нет – удалить на старом тормозном диске буртики на рабочих поверхностях, которые образовались с обеих его сторон в результате эксплуатации автомобиля и износа тормозной системы.
5. Повторить операцию с тормозным диском на другом колесе.

Перед установкой нового тормозного диска необходимо прочистить привалочные поверхности ступицы и диска от ржавчины и окалины. В противном случае будет чувствоваться неприятная вибрация при нажатии на педаль тормоза и биение диска. Ничего трудного в замене нет, нужно лишь запастись определенными деталями и терпением.

Суппорт переднего тормоза — снятие и установка

Суппорт переднего тормоза: 1 - суппорт; 2 - тормозной диск; 3 - пружинный фиксатор тормозных колодок; 4 - направляющий палец; 5 - тормозная колодка; 6 - прокладка тормозной колодки.

Элементы суппорта переднего тормоза: 1 - болт крепления направляющего пальца, 21,6-31,4 Н·м; 2 - штуцер прокачки, 6,9- 12,7 Н·м; 3 - направляющий палец; 4 - защитный чехол; 5 - болт крепления направляющей тормозных колодок, 78,5-98,1 Н·м; 6 - шайба; 7 - направляющая тормозных колодок; 8 - суппорт; 9 - поршень; 10 - манжета поршня; 11 - пылезащитный чехол; 12 - прокладка: 13 - тормозная колодка; 14 - пружинный фиксатор тормозных колодок.

Снятие

1. Выверните пустотелый болт (В) и отсоедините тормозной шланг от суппорта. Выверните болты (С) крепления направляющих пальцев суппорта (А).

Примечание. Для исключения вытекания тормозной жидкости закройте отверстие в тормозном шланге подходящей пробкой.

2. Снимите суппорт (А) с направляющей тормозных колодок.

3. Снимите тормозные колодки (В), прокладку (С) и пружинные фиксаторы тормозных колодок (D) с направляющей тормозных колодок (А).

4. Выверните болты (А) и снимите направляющую тормозных колодок (В).

5. Выверните винт (В) и снимите тормозной диск (А).

Примечание. Если тормозной диск плотно сидит на ступице в результате коррозии или пригорания. снимите его. вворачивая болт М8 (А) в резьбовое отверстие тормозного диска. Для снятия тормозного диска не используйте молоток, так как тормозной диск может быть поврежден.

Предупреждение. При работе тормозных колодок образуется тормозная пыль, которая содержит асбест, вредный для здоровья, поэтому при очистке тормозных колодок не пользуйтесь сжатым воздухом и не вдыхайте пыль.

Замена

1. Выверните болт (В) крепления направляющего пальца и отклоните суппорт (А) вверх.

2. Снимите тормозные колодки (В), прокладку (С) и пружинные фиксаторы тормозных колодок (D) с направляющей тормозных колодок (А).

Проверка толщины тормозного диска

1. Очистите тормозной диск от ржавчины и загрязнений. Микрометром измерьте толщину диска в восьми местах, примерно через каждые 45". Проведите измерения о нескольких точках по периметру диска, в той области, где тормозной диск касается тормозных колодок. Если в какой-либо точке диск износился до минимально допустимого предела, его необходимо заменить.

• номинальная: 26,0 мм
• минимально допустимая: 24,0 мм

3. Если износ превышает допустимый предел или имеются трещины на диске, диск подлежит замене.

Примечание. При необходимости замены тормозного диска также необходимо заменить и второй тормозной диск для обеспечения равномерности торможения. При замене тормозных дисков также необходимо заменить тормозные колодки.

Проверка толщины тормозных колодок

• номинальная: 11,0 мм
• минимально допустимая: 2,0 мм

2. Проверьте тормозные колодки на отсутствие износа или загрязнения маслом и, при необходимости, замените их.

Проверка биения тормозного диска

1. Индикатором стрелочного типа проверьте биение тормозного диска. Индикатор закрепите в любом удобном месте и. проворачивая тормозной диск, определите его биение на расстоянии 5 мм от наружного края. Перед проверкой биения тормозного диска убедитесь, что подшипник ступицы находится в хорошем состоянии. Предельно допустимое биение тормозного диска: не более 0,05 мм.

2. Если биение диска превышает допустимые пределы, диск подлежит замене.

3. Однако причиной биения диска может быть выход из строя подшипника ступицы. Для проверки биения внутренней стороны тормозного диска снимите тормозной диск со ступицы. пере-верните его на 180°, повторно закрепите на ступице и индикатором стрелочного типа измерьте его биение.

4. Если после переворота биение тормозного диска не может быть уменьшено, замените тормозной диск.

Установка

1. Установите тормозной диск (А) и закрепите винтом (В). Момент затяжки: 4,9-5,9 Н·м.

2. Установите направляющую (В) тормозных колодок на поворотный кулак и закрепите болтами (А). Момент затяжки: 78,5-98,1 Н·м.

3. Установите фиксаторы (D) тормозных колодок на направляющую (А) тормозных колодок.

4. Установите тормозные колодки (В) и прокладки (С) в направляющую тормозных колодок. ЕСЛИ устанавливаются старые тормозные колодки, установите их на прежние места.

Примечание. Убедитесь в отсутствии загрязнений и примесей на прокладке (С) и задней части тормозных колодок (В). Загрязненные тормозные диски или фрикционные поверхности тормозных колодок приводят к уменьшению эффективности торможения.

5. Если будут устанавливаться новые тормозные колодки, вдавите поршень в суппорт. Это можно сделать специальным инструментом SST (09581-11000) или ручкой молотка. При этом следите, чтобы поршень не перекосился и поверхности поршня и пыльника не были повреждены. При вдвигании поршня тормозная жидкость вытесняется из тормозного цилиндра в бачок. Поэтому постоянно наблюдайте за уровнем жидкости в бачке и, при необходимости, откачивайте.

6. Установите суппорт на тормозные колодки и нажмите на него, чтобы он занял свое положение, затем вверните болт крепления направляющего пальца, затягивая его требуемым моментом.

Примечание. Не повредите защитный чехол направляющего пальца.

7. Пустотелым болтом (В) с новыми уплотнительными шайбами прикрепите тормозной шланг к суппорту (А). Вверните болты (С) крепления направляющих пальцев суппорта (А).

• болта А: 24,5-29,4 Н·м
• болта С: 21,6-31,4 Н·м

8. Заполните пополнительный бачок тормозной системы тормозной жидкостью.

9. Удалите воздух из гидравлического контура тормозной системы.

10. Несколько раз нажмите педаль тормоза для того, чтобы колодки прижались к тормозному диску.

Примечание. После установки новых тормозных колодок, они не будут обеспечивать эффективного торможения до их притирки, при этом будет увеличен ход педали тормоза. После нескольких торможений ход педали тормоза будет восстановлен.

11. После установки проверьте соединения тормозных шлангов и трубок на отсутствие утечки тормозной жидкости.

Меняем тормозные диски Киа Сид JD

Ceed JD 2

На Kia Ceed JD устанавливаются два типа тормозных механизмов, в зависимости от размера колес. Их замена может потребоваться по различным причинам.

Рассмотрим, когда менять и какие тормозные диски на Киа Сид купить, а также пошаговую инструкцию по замене.

Когда пора менять диски тормозных механизмов

Толщина дисковых устройств торможения Kia Ceed JD составляет:

• передние – 23 мм для пятнадцати и 28 мм для шестнадцати дюймовых колес;
• задние – 10 мм.

Замена элементов системы торможения Киа Сид JD выполняется при достижении минимально допустимой толщины. Она имеет следующие значения в миллиметрах:

Измерить толщину тормозного диска можно штангенциркулем или микрометром.

Какие купить

Для приобретения на замену оригинальных тормозных дисков Киа Сид JD производства фирмы HYUNDAI/KIA используются следующие артикулы:

Можно воспользоваться аналоговыми вариантами. Далее представлен список артикулов.

Для модификаций Kia Ceed JD с пятнадцати дюймовыми колесами спереди:

• N3300536 – производство фирмы NIPPARTS;
• JL126 – TORQUE;
• BN1536 – LYNX;
• 3050106 – METACO;
• DF084713 – TRIALLI;
• BS5657 – ZEKKERT;

• KD0117 – KORTEX;
• 3050343 – METACO;
• 60209320SX – STELLOX;
• DF073313 – TRIALLI;
• PBD4957 – PATRON;
• TB219330 – FENOX;

• BD5309 – BM;
• K011633 – MILES;
• 203541 – NK;
• 08C25011 – BREMBO;
• 0986479A47 – BOSCH.

Замена тормозных дисков Киа Сид JD

Для проведения работ по смене элементов системы торможения Kia Ceed JD понадобится:

• ключ размером на семнадцать;
• отвертка с плоским жалом;
• отвертка с крестообразным жалом.

Порядок замены представлен для переднего тормозного диска Киа Сид:

1. С заменяемой стороны Kia Ceed демонтируется колесо.
2. Поршень суппорта утапливается в цилиндр посредством не большого раздвижения колодок. Для этого потребуется вставить отвертку между рабочей поверхностью дискового механизма и колодками.
3. Выкручиваются крепежные болты (в количестве двух штук) между направляющими устройствами колодок и поворотным кулаком.
4. Суппорт полностью извлекается, а затем крепится к ближайшему элементу подвески Kia Ceed посредством проволоки или веревки, исключая перегибание, перекручивание, чрезмерное натяжение шланга.
5. На следующем этапе выкручиваются два крепежных винта фрикционной детали к ступице колеса, а затем выполняется снятие.
6. Производится очистка привалочных поверхностей ступицы и дискового механизма от частиц ржавчины, грязи, окалин. Иначе после сборки будет формироваться вибрация и биение в моменты оперирования педалью тормоза.
7. Установка передней фрикционной детали Kia Ceed JD выполняется в обратном порядке. При монтаже новой запасной части, также потребуется установить новые колодки.
8. Колодки подводятся к рабочей поверхности диска посредством нескольких нажатий на педаль тормоза.
9. Монтируется колесо.
10. Контролируется уровень рабочей жидкости в расширительном бачке ГТЦ. По мере необходимости осуществляется доливка.
11. Тормозные диски меняются на обоих колесах одной оси.

Задние элементы системы торможения меняются аналогично.

Измеряем износ тормозного диска

Проверка износа тормозного диска Kia Ceed JD выполняется при демонтированном колесе. Замеры требуется вести как по внутренней, так и по внешней стороне. Это обусловлено тем, что дисковый механизм изнашивается неравномерно с указанных сторон. Полученные результаты сопоставляются с нормированными данными по толщине. По итогам замеров делается вывод о необходимости замены тормозного диска Киа Сид или допустимости дальнейшей эксплуатации.

При фиксации общей изношенности от трех до четырех миллиметров и внутренней или внешней стороны от полутора до двух – требуется смена.

При проверке фрикционной детали Kia Ceed необходимо оценить:

• толщину обеих плоскостей;
• размер буртика;
• равномерность стирания;
• наличие трещин, борозд.

Смена потребуется при фиксации следующих факторов:

• Трещины или борозды размером более 0,01 мм;
• Конический износ. Также понадобится проверить правильность функционирования суппорта.
• Глубокие нерегулярные канавки.
• Образование посторонних шумов при торможении из-за перегрева механизмов торможения, что сопровождается изменением цвета или формированием коррозии.
• Уменьшение толщины ниже минимально допустимой.

При смене дискового устройства в обязательном порядке устанавливаются новые колодки.

В процессе стирания фрикционной детали по краям образуется бортик, где колодки не соприкасаются с рабочей поверхностью. Поэтому замер толщины, следует выполнять именно на рабочей поверхности. Для этого лучше всего использовать микрометр. При отсутствии микрометра используется штангенциркуль. При этом потребуется учесть наличие бортика. Для замера износа рекомендуется использовать монеты номиналом 50 копеек или один рубль. Их толщина составляет полтора миллиметра – официальные данные центрального банка РФ. Монетка прикладывается к внешней рабочей поверхности фрикционной детали, и производится замер.

Заключение

Замену тормозных дисков Киа Сид необходимо выполнять по достижению предельного износа.

В качестве запасных частей можно подобрать оригинальные или аналоговые детали. Работы по смене элементов торможения легко выполняются своими руками.

Тормозные колодки на «Киа Сид» – оригинальные и аналоги, размеры, порядок замены

Тормозная система автомобиля – сложный узел, который обеспечивает замедление и остановку транспортного средства. Исполнительный механизм в «Киа Сид» – суппорт со сменной частью — тормозными колодками. Эти элементы отвечают за безопасное передвижение машины.

Размеры колодок для «Киа Сид» разных поколений

Элементы имеют вид металлических пластин. Необходимую силу трения при торможении колодки получают от фрикционных накладок. Различают два вида компонентов: для дисковых и барабанных тормозов.

Автомобиль «Киа Сид» доступен россиянам в двух генерациях: к первому поколению относят авто, выпущенные с 2006 по 2012 гг., ко второму – с 2012 по 2017 года. «Сиды» идут с конвейера с дисковыми тормозами на задних и передних осях. Однако стояночный механизм в раннем поколении барабанный. Позднее стали устанавливать механические ручники, а в некоторых модификациях – прогрессивные электрические (EPB).

Тормозные колодки Kia Ceed имеют следующие параметры (длина, ширина, толщина):

• 2006-2012 гг. Передние – 130х58х16-17 мм, задние – 93х41х15-16 мм, стояночные – 170х27 мм.
• 2012-2017 гг. На передней оси установлены элементы – 133х60х16,2-18 мм, размеры для дисков R16 – 141х60х16,2-18 мм. Задние с механическим ручным тормозом – 95х43х14,7-15,2 мм. Задние с ЕРВ – 100х41х14,9-16,1 мм.

Для комплектации автомобиля «Киа Сид» тормозные автокомпоненты поставляет южнокорейская компания Sangsin Brake.

Признаки износа тормозных колодок

Эксплуатация транспортных средств с неисправными тормозами запрещена. Тормозную систему со всеми составляющими по рекомендации производителя проверяют на ТО каждый год или через 15 тыс. км пробега.

На износ компонентов влияют:

• стиль вождения автовладельца;
• условия эксплуатации машины;
• качество изготовления запчастей;
• исправность всей системы;
• тип трансмиссии (на АТ износ происходит быстрее, чем на МТ).

Положительно на старение деталей влияет антиблокировочная система.

Но колодки стираются, подавая следующие признаки:

• педаль проваливается в пол;
• при торможении вибрирует она или весь кузов автомобиля;
• появляется скрип и писк во время замедления авто;
• загорается индикатор на доске приборов (сигнал, однако, может быть ложным из-за ошибки в ЭБУ двигателем).

Если тормозной жидкости в емкости становится меньше нормы, это тоже признак неисправности системы.

Выбираем колодки для «Киа Сид»

Когда элементы износились до критического состояния, приходится выбирать новые колодки. Дефицита запчастей на авторынке нет. На тематических форумах водители живо обсуждают тему об оригиналах и аналогах компонента системы торможения. По отзывам пользователей, на «Сидах» хорошо работают и те, и другие запчасти.

Оригинальные

Автомобили 2006-2012 годов комплектовались колодками со следующими каталожными номерами:

• передние: 2006-2009 г. – 581011HA00, начиная с 2009 г. – 581011HA10;
• задние: 2006-2009 гг. – 583021HA00, начиная с 2009 г. – 583021HA10;
• ручник – 583501HA00.

Вторая генерация получила в комплектации колодки с артикулами:

• Передние. По 2013 г. выпуска – 58101A6A00. Модели 2013 года выпуска – 58101A6A01, для машин с 300-миллиметровыми дисками – 58101A2A25. Рестайлинг 20016 г. – 58101A6A02, для увеличенных дисков – 58101A6A70.
• Задние: 58302A2A30, с EPB – 58302A6A20.

Артикулы меняются, когда производитель машин выбирает другого изготовителя расходников.

Аналоги

Выбор аналогов для авто выпуска 2009-2012 широкий.

• SP 1240, цена – от 1000 руб.
• PN-0373, цена – от 1130 руб.
• MPK36, цена – от 750 руб.

Задние колодки первого поколения «Киа Сид»:

• SP 1187, цена – от 800 руб.
• PN-0436, цена – от 930 руб.
• GDB 3421, цена – от 1250 руб.
• 2734790, цена – от 1100 руб.
• FN-11006, цена – от 1100 руб.

Передние колодки второй генерации «Сидов»:

• SP1400, цена 00 1050 руб.
• PN-0537, цена – от 1230 руб.
• GDB 3549, цена – от 1470 руб.

Передние тормозные колодки на «Киа Сид» 2014 г. для увеличенных (300 мм) дисков:

• SP 1403, цена – от 1550 руб.
• PN-11001, цена – от 1330 руб.
• 2491501, цена – от 2650 руб.

Задние колодки второго поколения «Киа Сид» с механическим стояночным тормозом:

• SP1536, цена – от 1050 руб.
• BP43056, цена – от 540 руб.
• GDB 3585, цена – от 1270 руб.

Задние колодки автомобилей «Киа Сид» 2012-2017 годов выпуска с EPB:

• SP 1401, цена от 1000 руб.
• PN-0538, цена – от 950 руб.

Больший срок службы гарантируют изделия именитых производителей: SANGSIN, NiBK, Mando.

Замена тормозных колодок

Составляющие тормозной системы служат расходными материалами наравне с техническими жидкостями, ремнями, фильтрами. Передние колодки получают большую нагрузку, поэтому быстрее выходят из строя, менять их приходится чаще.

Набор инструментов и оборудования

Домашнему мастеру для замены колодок не нужно покупать специальное оборудование: все необходимые инструменты найдутся в гараже.

Для процедуры потребуются:

• домкрат;
• страховочные упоры под колеса;
• баллонный ключ;
• рожковый ключ на 17;
• набор шлицевых отверток;
• накидные ключи, либо головки с трещоткой (размер инструментов – 14 и 17);
• металлическая щетка;
• ветошь;
• приспособление для закачивания и откачивания тормозной жидкости (груша, шприц).

Позаботьтесь о средствах защиты – очках, перчатках. Приобретите средство для очистки тормозов и смазочные материалы.

Порядок замены передних колодок

На подготовительном этапе откройте бачок с ТЖ, чтобы наблюдать за уровнем жидкости. Поставьте авто на стояночный тормоз, поднимите на домкрат. Подстрахуйте задние колеса противооткатными упорами. Снимите колесо, которое помешает ремонту.

Тормозные колодки «Киа Сид» 2013 меняйте в следующем порядке:

1. Очистите суппорт металлической щеткой, протрите ветошью.
2. Открутите шпильку на корпусе скобы, воспользовавшись ключом на 17. Направляющий палец в этот момент придерживайте другим ключом.
3. Суппорт должен быть поднят вверх. Снимите последовательно внутреннюю и внешнюю направляющие колодок, уберите пластинчатые пружины.
4. Вставьте тормозной поршень в цилиндр (не повредите чехол).
5. Уберите грязь с направляющих и диска.
6. Поставьте новый комплект фиксирующих пружин и колодок. Устанавливая болт, смажьте резьбу анаэробным фиксатором, чтобы не раскрутилась.
7. Прокачайте тормозную педаль: подведите накладки к дискам.
8. Прикрутите колесо.

Проследите за уровнем ТЖ: долейте или уберите лишнее. Во время ремонта проверьте состояние пыльников: поставьте новые, если необходимо. Также проконтролируйте ход тормозного суппорта: нанесите на деталь консистентную смазку, если есть затруднение во время движения детали.

Порядок замены задних колодок

Процедуры на задних и передних осях принципиально не отличаются. Но машину нужно снять со стояночного тормоза, а передние колеса зафиксировать противооткатными упорами.

Тормозные колодки «Киа Сид» 2014 меняйте по алгоритму:

1. Демонтируйте заднее колесо.
2. Открутите нижнее крепление тормозного цилиндра и направляющих.
3. Ослабьте верхнее крепление. Подняв скобу, извлеките внутреннюю колодку. Скобу пока поставьте на место.
4. Пассатижами утопите поршень.
5. Приподнимите скобу, демонтируйте другую износившуюся колодку.
6. Очистите направляющие от ржавчины и грязи.
7. Вставьте новые элементы, фиксирующие пружинки.
8. Соберите снятые детали.

Прокачайте тормоза, несколько раз нажимая на педаль. Проверьте уровень ТЖ. Покатайтесь на машине, периодически резко затормаживая: так новые задние тормозные колодки «Киа Сид» притрутся к тормозному диску.

Меняем передние и задние колодки на Сид ED, JD

Тормозные колодки для любого автомобиля являются расходным материалом, их нужно менять по мере износа. Обычно качественная деталь ходит до 50 000 км. Понять, что пришло время менять, можно при визуальном осмотре, либо по сигналу датчика износа – будет слышен характерный визг металла. Мы поможем правильно подобрать запчасти на Kia Ceed, расскажем, как заменить их самостоятельно.

Kia Ceed SW 2013 (универсал)

Выбор колодок на Сид ED, JD

• 581011HA00 — на авто с 2006 до 2009 года, после на эти же авто пошел другой артикул – 581011HA10, по сути детали одинаковые;
• Также используется артикул 583021HA00 и 583021HA10 (задние);
• Для ручного тормоза – 583501HA00.

Для авто после рестайлинга предусмотрены колодки с другими кодами. Однако, размеры их все одинаковые, поэтому детали можно считать взаимозаменяемыми.

Колодка слева явно требует замены, колодка справа новая

CEED A2 выпускались с 2012 года, имеют следующие артикулы:

• 58101A6A00 – до 2013 года;
• 58101A6A01 – выпускаются с 2014 и позже;
• 58101A2A25 применяются для тех комплектаций, которые оснащаются тормозными дисками размером 300 мм.

Для авто, выпущенных в 2015-2017 году, подойдут следующие колодки:

• 58101A6A02 – для моделей, прошедших рестайлинг с 2016 года.
• 58101A6A70 –для авто с дисками 300 мм.

Задние колодки имеют следующий артикул:

• 58302A2A30, если ручной тормоз механический.
• 58302A6A20 — для комплектаций с EPB.

Если авто старого поколения, но с колесами R16 и дисками на 300 мм, артикул будет другим.

Напоминаем, что бывают случаи когда автомобили одной серии, года выпуска и комплектации имеют разные детали, существенно отличающиеся друг от друга. Поэтому для точного подбора автозапчастей лучше всего использовать VIN-номер машины.

Процесс самостоятельной замены

Заменить колодки можно и своими руками: это несложно при наличии определенных навыков. На Киа Сид гидравлический цилиндр непарный, за исключением спортивной модификации – на такую машину ставится два цилиндра на колесо. Цилиндр нужен для того, чтобы воздействовать на внутреннюю колодку, прижимать ее к диску, а внешняя прижимается принудительно сама. Колодки больше изнашиваются с внешней стороны, но менять нужно обе, причем на одной оси сразу, вне зависимости от износа колодок на втором колесе. Кроме этого, следует знать, что задние колодки ходят в среднем в полтора раза дольше передних, так как торможение обычно происходит сначала передними колесами.

Снимаем переднее колесо

Устанавливая колодки, учтите, что датчик износа должен находиться на внутренней стороне. Степень износа все равно нужно проверять периодически, иногда датчики отламываются. При замене колодок их нельзя смазывать, даже если устанавливаются они с большим трудом. Смазанная деталь не будет работать, и тормоза могут подвести в самый неподходящий момент.

Перед тем как начать работы, необходимо измерить уровень тормозной жидкости. Она заливается в специальный бачок, который находится под капотом автомобиля. Следите за тем, чтобы жидкость не была выше отметки, лишнюю придется слить. Это потребуется, так как после того, как вы поставите новые колодки, уровень жидкости немного поднимется. Кроме этого, нужно проверить как перемещается суппорт, который направляет колодку. Если он с трудом двигается, направляющие пальцы нужно смазать.

Отвинчиваем два болта с обратной стороны тормозного суппорта

Работа происходит следующим образом:

• Для того чтобы добраться до колодок, колесо потребуется снять;
• Суппорт должен быть поднят вверх;
• Потребуется ключ на 12, при помощи которого нужно открутить болт, находящийся снизу на корпусе скобы. Направляющий палец при этом желательно придержать при помощи шестигранника;
• После этого потребуется снять направляющие колодок, сначала внутреннюю, затем ту, что расположена снаружи;
• С направляющей снимают пружины;
• Сборка происходит в обратном порядке, в первую очередь ставят фиксирующие пружины, потом направляющие суппортов. Они могут откручиваться, поэтому на резьбу наносят анаэробный фиксатор для надежности;
• Тормозную жидкость нужно проверить снова, по необходимости долить или удалить лишнюю.

Снимаем суппорт и старые передние колодки

Задние колеса

По сути процедура похожа. Колесо потребуется снять. Колодки с направляющей снимаются легко, возможно, придется поддеть их чем-то, например, плоской отверткой. Начинать надо с внутренней. После этого при помощи пассатижей придавливают поршень тормозного цилиндра. Для того чтобы открутить нижний болт суппорта, нужно приготовить ключ на 14. Удобнее будет откручивать, приподняв суппорт через верхний болт. После этого износившиеся колодки можно будет снять.

Перед установкой новых деталей направляющие необходимо отчистить от грязи, удалить пыль. После того как место будет подготовлено можно вставить новые колодки, установить фиксирующие пружины, остальные детали. После завершения процедуры снова проверяют тормозную жидкость. Уровень должен быть достаточным, не больше и не меньше положенного. После этого можно установить колеса на место.

Процесс замены колодок на задних колесах практически не отличается от передних

При вождении старайтесь избегать резкого торможения хотя бы первые 100-200 км. Это поможет колодкам лучше притереться. Если выработка колодки минимальна, то она может работать неэффективно при перегреве верхнего слоя накладки. Со временем эта проблема отпадает сама, так как материал прирабатывается к форме тормозного диска, сцепление становится максимальным, и тормоза начинают работать в полную силу.

Замена задних тормозных дисков Киа Сид

Всем привет. Произведем замену задних тормозных дисков на Киа Сид. Замену дисков нужно производить когда толщина диска меньше 8.4 миллиметра.

У дилера за замену дисков просят 800 руб. Я думаю приятно будет любому владельцу Kia Ceed сэкономить деньги и обслужить свой автомобиль самостоятельно.

Менять тормозные диски желательно вместе с колодками.

Пошаговая замена

1. Демонтируем колесо и откручиваем верхний болт направляющей суппорта.

2. Открываем суппорт и извлекаем колодки.

3. Откручиваем 2 болта крепежа скобы суппорта.

4. Снимаем скобу суппорта и кладем на рычаг чтобы не мешала.

5. Откручиваем два болта крепежа тормозного диска.

6. Если у машины большой пробег, а диск не менялся, то скорее всего после откручивания болтов он не снимется. Не сильно бьем молотком в торец диска (где шпильки) и он отойдет.

Замена передних и задних тормозных колодок Kia Ceed

Тормозные колодки это такой же расходный материал как масло, ремни и фильтры. К тому же, от их работы зависит безопасность находящихся в автомобиле. Периодическая замена необходима, хотя внешних признаков может и не быть, пока не доберешься до самих колодок. Поэтому нужно знать когда подходит срок, как проверить и заменит колодки на своём КИА Сид. Но даже если самим не захочется возиться с колодками, знания пригодятся при общении с мастерами автосервиса.

Когда менять передние и задние тормозные колодки в КИА Сид

Автосервисы не отличаются оригинальностью, и многие из них с удовольствием поменяют все колодки вашего КИА Сид на первом же ТО, при пробеге 15000 км (или через 12 месяцев). И потом будут делать это с такой же регулярностью. Действительно, производители авто рекомендуют каждые 20 тыс. км проверить тормоза и колодки, и при необходимости – отрегулировать, отремонтировать, очистить или заменить. То есть, сначала проверить, и только потом менять. Поэтому не следует поддаваться на уговоры механиков, тем более, что проконтролировать и заменить колодки можно самому.

Менять колодки нужно с учётом износа. Передние берут на себя основную нагрузку, поэтому изнашиваются быстрее и заменяются гораздо чаще. При умеренном стиле вождения передние прослужат до 50, у любителей погонять и резко тормозить до 30 тыс. км. Задние служат минимум в 1,5 – 2 раза дольше. Помимо стиля вождения уменьшается срок службы при неисправностях тормозной системы, езде по загрязнённым дорогам и некачественного материала самих тормозных колодок.

Кроме условного интервала замены, есть и другие признаки, по которым определяют необходимость замены тормозных колодок:

• Скрип от акустического датчики износа. Датчик, это специальная пластина встроенная во фрикционный материал колодок. При критическом износе он касается тормозного диска и издаёт характерное поскрипывание или писк.
• Снижение уровня тормозной жидкости.
• Износ накладок до толщины 5 мм (2мм это критический размер - немедленная замена).
• Биение тормозных дисков.
• Увеличение тормозного пути.

Визуально контролируют толщину внутренних накладок, так как они изнашиваются быстрее.

Также, замену колодок проводят при замасливании или наличии на них повреждений, в случае расслоения и одновременно со сменой тормозных дисков.

Какие инструменты нужны для замены колодок

Набор необходимых инструментов невелик:

• Противооткатные башмаки
• Баллонный ключ + домкрат
• Накидные ключи или головки на 14 и 17 с трещоткой
• Рожковый ключ на 17
• Шлицевая отвертка
• Небольшой кусок проволоки или канатика
• Щетка по металлу
• Шприц, груша или обычная клизма для откачивания тормозной жидкости
• Перчатки и кусок ветоши

Если их нет – приобретите. Стоят недорого и при небольших неприятностях всегда выручат. Головки и трещотку покупать необязательно, а ключи должны быть на борту. Нелишним будут очиститель тормозов и смазка для направляющих суппорта. Очиститель эффективно удалит загрязнения с тормозных дисков. Часть смазки потребуется направляющим, а оставшаяся пригодится в последующем для других деталей машины.

Какие колодки выбрать вперед и назад

Выбрать колодки для своего Сид можно по каталогам согласно комплектации автомобиля. Это просто сделать в магазине или заранее переписать номер на сайте производителя. Соответствие колодок конкретному авто указано и на упаковке. Поэтому ошибиться трудно, затруднения возникают при выборе торговой марки.

Сомневающимся и патриотам КИА проще всего – выбор за фирменными колодками в фирменном же магазине. Это достойное приобретение. Гарантировано качество и соответствие именно вашей машине. Тем, кто не так трепетно относится к фирменным запчастям, подойдут колодки MOBIS и SANGSIN BRAKE, которые поставляют комплектующие на заводы Hyundai и KIA. Хорошим выбором станут TRW/Lucas, Remsa и MILES. Продукция этих производителей отличается высокой надежностью и качеством изготовления. Они производят колодки для всех автомобилей. Неплохо зарекомендовали себя недорогие колодки ABE, PROFIT и JAPANPARTS.

В любом случае нужно внимательно отнестись к покупке, вместе с продавцом изучить каталог и подобрать соответствующие вашему КИА Сид колодки.

Порядок замены передних колодок по шагам

До начала работы откройте капот и снимите крышку бачка с тормозной жидкостью. Это необходимо для контроля уровня и отбора лишней жидкости. В процессе замены придётся выдавливать тормозные цилиндры, поэтому уровень может подняться.

Дальше действуем пошагово:

1. Обязательно поставьте на стояночный тормоз и подложите башмаки под задние колёса (или хотя бы под одно - по диагонали).
2. Отпустите гайки на снимаемом колесе и поднимите авто.
3. Открутите гайки и снимите колесо, для страховки рядом с домкратом под машину можно подставить полено или в крайнем случае колесо.
4. Щеткой по металлу и ветошью очистите суппорт и защитный щиток.
5. Рожковым ключом на 17 придержите гайку на направляющем, а накидным на 14 или головкой с трещоткой открутите нижний и ослабьте верхний болт крепления скобы суппорта.
6. Потяните на себя скобу, тормозной поршень должен утопиться в цилиндр. После, проконтролируйте уровень жидкости в бачке. Лишнюю отберите. Не получилось вдавить поршень – ничего страшного, переходите к следующей операции.
7. Потяните за нижнюю часть скобы и она приподнимется вверх. Будет держаться на одном болту и её нужно подвязать проволочкой или канатиком к пружине.
8. Выньте колодки и одну из старых приложите плоскостью к тормозному поршню. Заведите баллонный ключ с наружной стороны в скобу, уприте в колодку и действуя ключом как рычагом задавите поршень.
9. Очистите скобу с внутренней стороны щеткой по металлу.
10. Протрите ветошью и проверьте состояние резиновых уплотнителей, при необходимости замените.
11. Сильно загрязнённый диск очистите специальным средством.
12. Проверьте ход направляющих. Если затруднён – необходимо приоткрыть пыльники, вынуть направляющие и смазать.
13. Установите прижимные пластины на колодки и вставьте колодки в суппорт. Колодку с сигнализатором износа в виде жестяной скобы, установите на внутреннюю сторону.
14. Накиньте и прикрутите скобу к суппорту.
15. Поставьте колесо и переходите на другую сторону.

После каждой манипуляции с поршнями контролируйте уровень тормозной жидкости!

Порядок замены задних колодок по шагам

Замена колодок на задних колёсах кардинально не отличается от описанной выше. Главное не забыть снять авто со стояночного тормоза и подставить под передние колёса башмаки. Снятие колеса, разборка, очистка, смазка и замена немного отличаются:

1. Отпустите гайки на снимаемом колесе и поднимите авто.
2. Открутите гайки и снимите колесо, для страховки рядом с домкратом под машину можно подставить полено или в крайнем случае колесо.
3. Щеткой по металлу и ветошью очистите суппорт и защитный щиток.
4. Рожковым ключом на 17 придержите гайку на направляющем, а накидным на 12 или головкой с трещоткой открутите нижний и ослабьте верхний болт крепления скобы суппорта.
5. Потяните на себя скобу, тормозной поршень должен утопиться в цилиндр. После, проконтролируйте уровень жидкости в бачке. Лишнюю отберите. Не получилось вдавить поршень – ничего страшного, переходите к следующей операции.
6. Потяните за нижнюю часть скобы и она приподнимется вверх. Будет держаться на одном болту и её нужно подвязать проволочкой или канатиком к пружине.
7. Выньте старые колодки.
8. Отличаться могут способы утапливания тормозного поршня. Если передние и задние поршни выглядят одинаково, то и задавливаем также. Редко, но бывает, что на задних - поверхность с четырьмя выемками. Такие насильно вдавить не удастся и не нужно, чтобы не повредить! Придётся вкручивать. Это делается круглогубцами, ключом для дисковой пилы или болгарки. Если одинаковые, то одну из старых приложите плоскостью к тормозному поршню. Заведите баллонный ключ с наружной стороны в скобу, уприте в колодку и действуя ключом как рычагом задавите поршень.
9. Очистите скобу с внутренней стороны щеткой по металлу.
10. Протрите ветошью и проверьте состояние резиновых уплотнителей, при необходимости замените.
11. Сильно загрязнённый диск очистите специальным средством.
12. Проверьте ход направляющих. Если затруднён – необходимо приоткрыть пыльники, вынуть направляющие и смазать.
13. Установите прижимные пластины на колодки и вставьте колодки в суппорт. Колодку с сигнализатором износа в виде жестяной скобы, установите на внутреннюю сторону.
14. Накиньте и прикрутите скобу к суппорту.
15. Поставьте колесо и переходите на другую сторону.

Не забывайте контролировать уровень тормозной жидкости. В конце обязательно закройте крышку бачка с тормозной жидкостью и капот.

После замены не спешите трогаться с места. Убедитесь, что тормоз работает, для этого несколько раз прокачайте педаль. Если всё в порядке – можно не спеша двигаться. Не забывайте, что тормозные диски уже слегка изношены, а колодки новые. Им нужно время, что бы притереться друг к другу. Это происходит достаточно быстро, стоит всего лишь осторожно, без резких торможений, проехать первые 150 км.

Замена всех колодок не займет много сил и времени. А в результате вы будете уверены, что всё проверено, смазано и заменено так как нужно. Тормоза надёжны и можно спокойно проехать много километров до следующей замены. При этом, не забывая контролировать состояние всей тормозной системы.

Читайте также:


• Ремонт тормозов хонда цивик

• Установка руля техно на ниву

• Замена рулевой колонки на тойота королла

• Неисправности тормозной системы ваз 2101

• Какая тормозная жидкость заливается в рено сандеро
