Суппорт тормоза переднего диска Сузуки Гранд Витара

Не подавайте слишком сильно сжатый воздух, который может заставить поршень выскочить из цилиндра. Его следует вынимать, используя умеренно сжатый воздух. Не беритесь пальцами за переднюю часть поршня, когда используете сжатый воздух.

Снимите уплотнение поршня, используя тонкое лезвие, например, щуп и др.

Будьте осторожны, чтобы не повредить внутреннюю часть цилиндра.

Проверьте, нет ли повреждений, трещин в башмаке. Если башмак неисправен, замените его.

Чрезмерный или неравномерный износ накладки колодки может свидетельствовать о неплавном обратном ходе поршня. В этом случае замените резиновое уплотнение.

Соберите передний тормоз в порядке, обратном разбору, обратите внимание на следующее.

Промойте каждую часть начисто перед тем, как поместить ее в ту же самую жидкость, что используется в бачке главного цилиндра.
Никогда не используйте другие жидкости или разбавитель.
Перед установкой поршня и уплотнения поршня в цилиндр, наполните их жидкостью.
После сборки тормозных магистралей, стравите из них воздух.

Уплотнение поршня используется для уплотнения поршня и цилиндра и регулировки зазора между колодкой и диском. При каждой переборке меняйте уплотнения на новые. Установите уплотнение поршня в паз цилиндра осторожно, чтобы не перегнуть его.

Поршень и башмак

Перед вставкой поршня (2) в цилиндр, установите башмак (1) на поршень.

Установите башмак как в п.1, в паз башмака в цилиндре, удерживая его пальцами. Проверьте и убедитесь, что башмак полностью встал в паз в цилиндре по всей окружности.

Вставьте поршень в цилиндр руками и установите башмак в паз башмака в поршне.

Чтобы убедиться, что башмак встал в паз цилиндра должным образом, немного вытяните поршень из цилиндра, но не вынимайте полностью.

Вставьте поршень в цилиндр руками

Установите звукоизолирующую прокладку, если машина оборудована ею.

Если температура опускается в холодную погоду до -30° C, используйте резиновую смазку, вязкость которой мало меняется даже при -40° C (-40°F).

Объявление

Так называемый «синий» форум Всероссийского клуба SUZUKI, далее «форум», был организован несколько лет назад. Появился он, потому что группа активных товарищей во главе с Валерой Адаменко ака TorneoSprint решила, что нужна интернет площадка, где любители авто марки «Сузуки» могли бы общаться, делиться опытом, придумывать всяческие мероприятия и объединяться в свой любви к марке машин, выше упомянутой фирмы. Изначально ресурс был задуман как пространство свободного излияния своих мыслей и взглядов, без злобства, необоснованного забанивания, расшаркивания и покраски травы в зеленый цвет. Любая конструктивная критика по форуму в целом и по отдельным темам принимается и рассматривается.
На форуме не принимается непарламентские выражения и на них жесткая цензура. А также забаниваются пользователи, систематически позволяющие себе оскорблять личные человеческие достоинства кого-либо.
На сегодняшний день уже нет сомнений в правильности сделанного решения, форум существует несколько лет, количество его членов растет, и жизнь в нем клубится
.
На форуме нельзя : Употреблять неформальную лексику, в спорах допускать высказывания оскорбительные и унижающие человеческое достоинство оппонента, размещать рекламу.
На форуме по просьбе модераторов рекомендуется : Активно использовать функцию поиск, перед тем как завести тему по интересующему вас вопросу! Ставить в подписи марку, тип двигателя и год выпуска вашего авто.
На форуме можно : Заводить темы и знакомства, флудить и философствовать, задавать технические вопросы и не технические тоже, утверждать и сомневаться, высказывать свое мнение и оспаривать чужое, делиться своими придумками по совершенствованию японской инженерной мысли и не японской тоже, спрашивать совета и давать советы, обращаться за помощью и оказывать ее, рассказывать о своих достижениях и неудачах, приглашать в гости и напрашиваться, участвовать в конкурсах, соревнованиях и получать призы за победу и как минимум грамоту за участие, размещать объявления некоммерческого характера и возмущаться появлением рекламы.

Неленивые могут ознакомится с полным сводом правил ТУТ и с рекомендациями ТУТ.

О некоторых непонятных непонятках

Есть еще неформальные добровольные группы, объединившиеся желанием совместно побузить и весело провести время, устроить какое-нибудь безобразие в виде поездки или конкурса, достать администрацию форума каким-либо «важным» вопросом. Особо активные группы Президент клуба TorneoSprint волевым, не побоюсь этого слова, волюнтаристским решением выделил на форуме в назидание другим бузотерам . Так появились команда Южане и команда Тринадцатый Вредный Чижик .

Вопрос: Что такое «Свой сервис» и «Свой страховой брокер»?
Ответ: Это место в столице нашей родины, куда можно привезти свою любимую машинку на предмет осмотра, ремонта, прохождения ТО и…., если в глазах появится особый блеск и хорошо спрятанная заначка жжет ляжку, превратить свой пепелац во всепроходный, всепролазный, практически непотопляемый монстр оффроуда. А так же лично познакомится с мастером, который будет ее препарировать, задать глубокомысленные вопросы и получить вежливые ответы.
Попить кофе и весело поболтать с президентом, если удастся его там поймать. В отсутствие оного есть с кем побеседовать о перспективах роста цен за ОСАГО и заодно решить, как повыгоднее застраховаться.

Вопрос: Зачем просят в подпись ставить марку машины? Я свободный человек хочу - ставлю, хочу - нет.
Ответ: Хотите на здоровье и дальше. Только, если будите задавать вопрос по какой-нибудь несуразицей с машиной, не забудьте указать марку машины, тип двигателя, год выпуска и что вы делали в октябре 1993 года. Ибо, каков будет Ваш вопрос, таким будет и ответ. ИМХО. Проще поставить в подпись и на кучу уточнений не придется отвечать.

Вопрос: Достали с этим «поиском». Где искать и как пользоваться?
Ответ: Правильно поставленный вопрос, содержит в себе ответ (с) «Очередная модная школа построения бизнес-процессов».
Для того что бы воспользоваться поиском достаточно внимательно взглянуть на экран монитора. Там на чистейшем русском языке написано слово «Поиск» см. Рис. 1. Скалываете это слово. Открывается менюшка. Вбиваете то, что ищите. И «Вперёд». См. Рис.2. Возможно, надо будет повторить поиск с разными вариациями ключевых слов. Но что-то непременно найдете.

Вопрос: Меня эта су.. этот коз… модератор забанил. А я белый и пушистый! Куда, что, где опротестовать?
Ответ: У вас есть раздел забанненные. Топайте туда и протестуйте. Борящийся за правое дело, его в сей борьбе и обрядши!

Замена тормозных колодок Сузуки SX4

О процедуре замен передних колодок мы расскажем в инструкции ниже. Выполнить данную процедуру нам нужно самостоятельно.
В начале купим новые колодки, вместе с этим комплеком нам нужна будет новая смазка, которой мы будем обрабатывать тормозные механизмы перед установкой.
Также нам понадобится домкрат, трещотка и головка на "четырнадцать", ещё возьмите специальный инструмент с помощью которого мы сможем вжать поршень.

В начале нам нужно установить автмобиль на домкрат, после чего колесо снимите.
Теперь нам нужно также успешно снять тормозной суппорт, для этого выкрутите болты, которые крепят его. Воспользуйтесь головкой на "четрнадцать".

После того, как суппорт сняли отложите его в сторонку, смотрите чтобы шланг не был натянут.
Теперь суппорт вдавите, и только потом начните устанавливать новые колодки, здесь пнадобится специальный инструмент, чтобы это делалось гораздо быстрее выкрутите крышку бачка расширительного.

Если вы увидели, что при вдавливании поршеня жидкость начала переливаться, тогда выкачайте немного, здесь можете воспользоваться грушей. Поршень отожмите, смотрите чтобы бак не был переполнен.
Ну теперь начнём установку новых тормозных колодок. После этого установите суппорт и соберите всё в обратной последовательности. Более подробно смотрите в инструкции ниже.

Перед автомобиля установите на домкрат

Крепления колеса выкручиваем и снимаем его

Далее болт, который крепит суппорт выкручиваем головкой на "четырнадцать"

Болт, который крепит его снизу также выкрутите.

Мы сняли суппорт и колодки. Теперь можете установить новые колодки, советуем вам также поршень вжать.

Если вы выкрутите крышку бачка жидкости тормозной, то тогда поршень выйдет легче. Если ваш уровень жидкости достигает верхней отметки, тогда возьмите грушу или шприц и выкачайте её.

С помощью специального инструмента вдавите поршень. Посмотрите на бак с тормозной жидкостью, смотрите чтобы он не был переполнен.

а вот и старая колодка, мы видим, что она достаточно износилась, об этом свидетельствует датчик с боку, он начал уже тереться о диск.

Посмотрите на старую и новую клодку

На новую колодку установите пластину противоскрипную

Обработайте смазкой паз, которые располагаются по верху и по низу, именно в них устанавливаются колодки.

Начинаем устанавливать внутреннюю колодку.

После приступим к внешней

Тормозной суппорт установите и выполните сборку в обратной последовательности.

Суппорт тормоза переднего диска

Суппорт тормоза переднего диска Suzuki Grand Vitara

Суппорт тормоза переднего диска

Поднимите транспортное средство и снимите колесо.
Снимите монтажный болт гибкого шланга тормоза (3) с суппорта (1). Так как при этом жидкость может вытечь из шланга (2), приготовьте и держите под рукой (5).

Снимите болты штифта суппорта или болты штифта салазок суппорта.

Снимите суппорт.

Перед разбором, очистите все вокруг суппорта от тормозной жидкости.
Снимите звукопоглощающую прокладку (если машина оборудована ею) и подайте сжатый воздух в цилиндр через отверстие для болта, там, где крепился гибкий шланг. При таком давлении воздуха давление, поршень может быть вытолкнут из цилиндра.

Снимите уплотнение поршня, используя тонкое лезвие, например, щуп и др.

Будьте осторожны, чтобы не повредить внутреннюю часть цилиндра.

Проверьте, нет ли повреждений, трещин в башмаке. Если башмак неисправен, замените его.

Соберите передний тормоз в порядке, обратном разбору, обратите внимание на следующее.

Промойте каждую часть начисто перед тем, как поместить ее в ту же самую жидкость, что используется в бачке главного цилиндра.
Никогда не используйте другие жидкости или разбавитель.
Перед установкой поршня и уплотнения поршня в цилиндр, наполните их жидкостью.
После сборки тормозных магистралей, стравите из них воздух.

Поршень и башмак

Перед вставкой поршня (2) в цилиндр, установите башмак (1) на поршень.

Установите башмак как в п.1, в паз башмака в цилиндре, удерживая его пальцами. Проверьте и убедитесь, что башмак полностью встал в паз в цилиндре по всей окружности.

Вставьте поршень в цилиндр руками и установите башмак в паз башмака в поршне.

Чтобы убедиться, что башмак встал в паз цилиндра должным образом, немного вытяните поршень из цилиндра, но не вынимайте полностью.

Вставьте поршень в цилиндр руками

Установите звукоизолирующую прокладку, если машина оборудована ею.

Установите суппорт в держатель суппорта. Крутящий момент затяжки болтов штифта суппорта (или болтов штифта салазок суппорта) (1) должен соответствовать техническим условиям.

Крутящий момент затяжки:

суппорт тормоза "TOKIKO"

болт штифта суппорта (a), (b): 27 Н- м (2.7 кг-м, 20.0 фунтов-фут)

болт штифта салазок суппорта (M 10) (a): 50 Н- м (5.0 кг-м, 36.5 фунтов-фут)
болт штифта салазок суппорта (M 12) (b): 85 Н- м (8.5 кг-м, 61.5 фунтов-фут)

Убедитесь, что башмаки надежно встали в паз.

Установите гибкий шланг тормоза и затяните болт шланга (1) с крутящим моментом затяжки
согласно спецификации. Крутящий момент затяжки: болт гибкого шланга (b): 23 Н- м (2.3 кг-м, 17.0 фунтов-фут).

Крутящий момент затяжки колесных гаек должен соответствовать спецификации. Крутящий момент затяжки: колесная гайка (c): 100 Н- м (10.0 кг-м, 72.5 фунтов-фут).

После завершения установки, наполните бачок тормозной жидкостью и стравите воздух из тормозной системы. Выполните проверку работы тормоза и проверьте все установленные части на предмет утечки масла.

Видео про "Суппорт тормоза переднего диска" для Suzuki Grand Vitara

Тормозная система Сузуки Гранд Витара и ее неисправности Замена паредних накладок СУЗУКИ гранд витара. Меняешь колодки - смажь суппорт

Замена суппорта тормозного сузуки

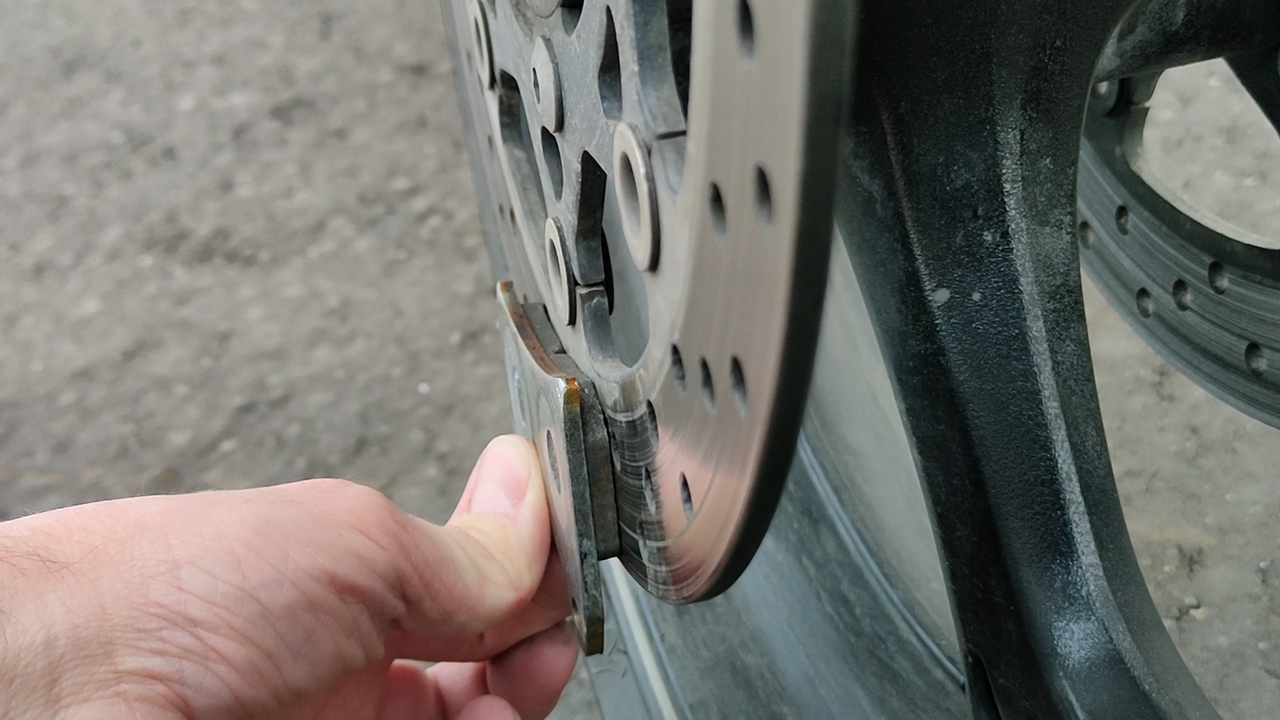

У моего Suzuki GSR 750 слабые тормоза(2ух поршневые Токико) и я смонтировал ролик, где я пытаюсь их улучшить: установил радиальную тормозную машинку Brembo RCS17, армированные тормозные шланги и сравнил работу стоковой тормозной системы с получившейся.
Под катом короткое содержание ролика с картинками.

Длину тормозного пути измерял мерной лентой. Соответствие скорости заявленной и своевременное нажатие на рычаг тормоза я проверял при покадровой перемотке видео-материалов в Премьере. Ни одна кривая попытка со скоростью ниже или нажатием на тормоз до стоп-линии не прошла!
Видео попыток можно посмотреть в ролике.

Результаты замеров получились следующие:

Однако, большой ход рычага и общая ватность никуда не делась! Ход рычага 7 см!

Я пришел к выводу, что ватность и длинный ход рычага – это конструктивная особенность плавающего суппорта, которую можно вылечить только заменой на оппозитный 4ех поршневой суппорт. Я вижу работу плавающего суппорта следующим образом: при нажатии на рычаг система начинает движение по пути наименьшего сопротивления: сначала двигается сам суппорт и прижимает первую колодку к диску, потом давление в системе растет и начинают уже выдавливаться поршни, которые прижимают вторую колодку к диску – и вот только в этот момент начинается эффективное торможение.

На данный момент у меня осталось 2 варианта для повышения эффективность тормозов:
1) Попробовать дорогие тормозные колодки от брембо за

4000 комплект
2) Установить оппозитный 4ех поршневой суппорт
Изначально, я не рассматривал вариант с колодками, потому что отдать 8000 за колодки, которые я поменяю вместе с суппортом – дорогое удовольствие. Учитывая, что пару суппортов я уже купил – выбор был очевиден. Однако, теперь я не столь категоричен. Стоковые колодки имеют длинный и узкий форм-фактор, поэтому выработка на диске очень специфическая. Колодка в новом суппорте от Брембо имеет широкую рабочую поверхность и упирается краем в невыработанную поверхность диска, из-за чего прилегает неплотно. А значит вместе с суппортами придется еще и тормозные диски менять. Ну и без здорового любопытства тоже никуда: «Интересно, чем колодки Брембо за 4к лучше колодок ГолдФрен за 1.3к?».

В любом случае, сезон кончился, и продолжу я свои изыскания уже в следующем.
Буду благодарен, если кто-нибудь поделиться опытом тюнинга тормозов и, особенно, замены суппортов с применением проставок.

Как заменить тормозной суппорт

Замена тормозного суппорта на большинстве моделей автомобилей довольно проста в ремонте. Вы можете сделать этот проект дома, используя некоторые общие инструменты. Тем не менее, особенно если ваш автомобиль оснащен системой ABS, вы должны принять определенные меры предосторожности. Но не волнуйся. В этом руководстве рассказывается, как подойти к этому проекту дома и, если у вашего автомобиля обычная система или система ABS, необходимо выполнить шаги, важные для качественного ремонта автомобиля.

Шаги по замене тормозного суппорта

Найдите тормозной суппорт.
Минимизируйте потери тормозной жидкости.
Снять старый суппорт.
Установите новый суппорт.
Как прокачать тормозную магистраль.
Стратегии и советы для успешной замены суппорта тормоза.

Каждый из этих шагов подробно описан ниже.

Инструменты, которые вам понадобятся

Ключи гаечные
Отвертки
Молоток
Тормозная жидкость
Тряпки
Проволока .

Как найти и заменить тормозной суппорт

Суппорт это механическое устройство автомобиля, расположенное на ступице колеса и осуществляющее прижатие тормозных колодок машины к тормозному диску при нажатии водителем на педаль тормоза. В автомобиле их часто называют тормозные суппорта. Суппорта могут быть как передние так и задние.

На довольно новых моделях транспортных средств, прежде чем приступить к ремонту, ознакомьтесь с руководством по эксплуатации вашего автомобиля.

При использовании систем ABS соблюдайте меры предосторожности, чтобы предотвратить попадание воздуха в тормозную систему. Для очистки некоторых из этих систем требуется специальное оборудование, и ваш дилер или магазин может быть единственным вариантом для этой процедуры.

Как минимизировать потерю тормозной жидкости

Как снять тормозной суппорт

Включите ручник (если вы не заменяете задний суппорт) и используйте два куска дерева, чтобы положить их под передние или задние колеса (сторона, с которой вы не будете работать). Это предотвращает движение машины, пока вы на ней работаете.
Ослабьте крепежные болты на одном или обоих передних или задних колесах. ПРИМЕЧАНИЕ. Если вы не знакомы с узлом суппорта, рекомендуется снять оба колеса, чтобы при установке нового можно было использовать другой узел в качестве ориентира.
Поднимите оба колеса, используя домкрат.
Разместите автомобиль на стойках домкрата и закончите снятие колес.
Поместите небольшой поддон под суппорт для сбора тормозной жидкости, которая может вытечь из шланга.
Отсоедините трос ручникаа, если вы работаете на заднем. Обратитесь к руководству по ремонту вашего автомобиля, если вам нужна помощь.
На некоторых автомобилях вам необходимо снять датчик износа колодок, обычно расположенный на одной из тормозных колодок. Осторожно снимите датчик (ВНИМАНИЕ, этот датчик хрупкий) с помощью плоскогубцев. При необходимости обратитесь к руководству по ремонту для вашего автомобиля марки и модели.
Найдите шланг, соединенный с суппортом (обычно на верхней, задней стороне).
Тщательно очистите конец шланга, болт и фитинг на суппорте, используйте тряпку и очиститель деталей, чтобы предотвратить загрязнение тормозной системы.
Используя гаечный ключ или храповик, удлинитель и шестигранную головку, ослабьте и плотно затяните шланг, чтобы предотвратить потерю жидкости. Избегайте использования обычного гаечного ключа для предотвращения закругления головки болта, крепящего шланг.
Затем ослабьте и снимите крепежные болты суппорта. Некоторые имеют крепежный болт на каждом нижнем конце, что позволяет полностью снять суппорт с монтажного кронштейна; другие модели используют болт на одном конце, который можно снять, чтобы повернуть суппорт вверх. В зависимости от модели вашего автомобиля вам понадобится набор бит, шестигранный ключ, или обычный ключ или гнездо и храповик, чтобы открутить болты или штифты крепления суппорта.
После того, как вы удалите крепежные болты, осторожно снимите суппорт с ротора или поверните его вверх. ПРИМЕЧАНИЕ.Некоторые крепежные болты имеют на конце ряд выступов. Для этого вам нужно сжать эти выступы с помощью пары плоскогубцев, одновременно поддев головку болта на другом конце, чтобы сдвинуть болт с суппорта.
Обратите внимание на положение любого крепежа суппорта, который может потребоваться удалить, чтобы установить его на сменный (зажимы, опора колодок, пружины, прокладки).
Некоторые колодки крепятся на самом суппорте; другие крепятся на кронштейн крепления. Если колодки установлены на самом суппорте, вам, возможно, придется отодвинуть наружную колодку с помощью отвертки. Внутренняя колодка может крепиться к поршню с помощью зажима, который крепится к задней пластине колодки, поэтому вам нужно осторожно снять прокладку с поршня суппорта.
Используйте проволочную подвеску, чтобы прикрепить суппорт к подходящему компоненту подвески, чтобы он не висел на шланге; в противном случае вы повредите шланг.

Как установить новый тормозной суппорт

Очистите тормозной узел с помощью очистителя деталей и удалите ржавчину с узла, особенно тех частей на монтажном кронштейне, которые соприкасаются с суппортом. Это очень важно для скользящих суппортов, которые обеспечивают углубления для скольжение. Ржавчина может привести к зависанию и заклиниванию нового во время работы. Используйте проволочную щетку или вращающуюся щетку и дрель, чтобы удалить ржавчину с поверхности колеса в сборе и кронштейна.
Перед установкой нового внимательно прочитайте прилагаемые к нему инструкции. Ваш может поставляться с уже нанесенной специальной смазкой или в небольшой упаковке, которую необходимо нанести. Обязательно используйте эту смазку, следуя инструкциям производителя.
Перенесите тормозные колодки на новый тормозной суппорт или подготовьте их к монтажному кронштейну, в зависимости от конкретной модели. Если возможно, замените крепежные детали, такие как пружины, зажимы и зажимы против хрипов.
В новом суппорте поршень должен быть полностью втянут и готов к установке. Если нет, вы можете использовать С-образный зажим для медленного втягивания поршня в его отверстие при работе на переднем суппорте. Поместите зажим на суппорт и поместите внутреннюю прокладку на поршень. Поверните большой винт зажима, чтобы задвинуть внутреннюю прокладку, чтобы втянуть поршень. На задних суппортах вам, вероятно, понадобится специальный втягивающий инструмент, который вы можете взять в своем местном магазине автозапчастей. При необходимости обратитесь к руководству по ремонту вашего автомобиля.
На некоторых моделях необходимо нанести слой высокотемпературной смазки на поворотный кулак, где он соприкасается с суппортом.
Когда все будет готово, установите его на место. Добавьте слой силиконовой смазки к крепежным болтам (штифтам) и к изоляторам (где необходимо вставить болты), если у вас один поршневой суппорт, а монтажные болты допускают движение суппорта. Затем вручную установите болты крепления суппорта и затяните болты до рекомендованного производителем крутящего момента, используя динамометрический ключ. Вы можете найти рекомендуемый крутящий момент в руководстве по ремонту (или послепродажном руководстве) для конкретной марки и модели автомобиля.
Удалите винт прокачки с помощью гаечного ключа. Нанесите тефлоновую ленту на резьбу винта (примерно на три оборота) и снова установите винт. Сначала закрутите винт рукой, а затем плотно затяните винт с помощью линейного ключа. Не затягивайте винт полностью до тех пор, пока вы не прокачаете суппорт позже.
Когда все будет готово, отсоедините тормозной шланг от старого и подсоедините шланг к новому. Затяните болт настолько, чтобы предотвратить утечку тормозной жидкости.
Используйте тряпку, чтобы вытереть любую жидкость, которую вы могли пролить во время переноса тормозного шланга.
Снимите пластиковый лист с главного тормозного цилиндра.
Удалить воздух из тормозной магистрали. Если у вас нет помощника, чтобы помочь вам прокачать тормоза, вы можете сделать это самостоятельно, используя ручной вакуумный насос, примерно за одну минуту. В противном случае выполните действия, описанные в следующем разделе.

Как прокачать тормозную систему

После замены тормозного суппорта эта следующая процедура поможет вам удалить воздух из тормозной магистрали, даже если вы работаете с системой ABS.

Однако, если вы считаете, что воздух попал в главный тормозной цилиндр или гидравлический блок управления (HCU), а в вашем автомобиле установлена система ABS, вам может потребоваться доставить ваш автомобиль дилеру или на СТО и попросить их прокачать систему. При необходимости обратитесь к руководству по ремонту вашего автомобиля.

Не запуская двигатель, нажмите педаль тормоза примерно пять раз при нормальном давлении остановки, чтобы удалить остаточный вакуум из усилителя тормозов.
Проверьте бачок главного тормозного цилиндра. Добавьте новую жидкость, чтобы при необходимости довести уровень до отметки MAX, и закрутите крышку бачка.
Наденьте один конец отрезка прозрачного резинового шланга на сливной винт нового суппорта. Шланг должен плотно прилегать к выпускному винту. Вы можете найти прозрачный шланг в магазине товаров для автомобилей.
Вставьте другой конец прозрачного шланга в пластиковый контейнер и добавьте немного тормозной жидкости в контейнер, достаточный для того, чтобы погрузить конец шланга в него.
Попросите помощника пять раз нажать педаль тормоза, а затем крепко удерживать педаль нажатой.
Затем ослабьте винт прокачки примерно на 1/4 или 1/2 оборота, ровно настолько, чтобы позволить тормозной жидкости протекать через прозрачный шланг в течение примерно 2 секунд, а затем снова затяните винт прокачки. Следите за пузырьками воздуха, попадающими в тормозную жидкость в емкости.
Попросите вашего помощника отпустить педаль тормоза.
Повторяйте шаги с 5 по 7, пока не увидите, что пузырьки воздуха не стекают в тормозную жидкость в емкости. Во время прокачки обязательно поддерживайте уровень выше отметки MIN на бачке главного тормозного цилиндра.
Правильно затяните винт прокачки после окончания прокачки суппорта или тормозной магистрали.
При необходимости долейте тормозную жидкость в бачок главного цилиндра.
Убедитесь, что педаль чувствует себя жесткой, и работает исправно. Двигайтесь на медленной скорости, чтобы убедиться, что тормоза замедляются и остановите машину, как следует.
Вернувшись в гараж, проверьте тормозной шланг и прокачной винт на новом суппорте на утечки. И в течение следующей недели продолжайте проверять на утечки.

Вы можете удалить воздух из вашей системы ABS при продувке воздуха из тормозного суппорта и соединительной линии. Чтобы удалить воздух из главного цилиндра, обратитесь к руководству по ремонту вашего автомобиля.

Советы и стратегии для успешной замены

Если вы впервые работаете над тормозной системой вашего автомобиля или уже знакомы с ней, ознакомьтесь с этими советами. Они помогут вам сделать более плавную работу по ремонту.

Замена тормозного суппорта не является обычным ремонтом, за исключением случаев чрезмерного износа, повреждения отверстия или корпуса поршня, не прилегания тормозов (в некоторых случаях) или утечки тормозной жидкости. Тем не менее, этот проект не является сложным и часто является лучшей альтернативой для восстановления суппорта. Это вам это все кажется очень сложным то лучше обратиться на станцию технического обслуживания автомобилей в вашем городе, где специалисты по ремонту авто произведут вам качественную и быструю замену суппортов.

Суппорт тормоза переднего диска Сузуки Гранд Витара

Снимите уплотнение поршня, используя тонкое лезвие, например, щуп и др.

Будьте осторожны, чтобы не повредить внутреннюю часть цилиндра.

Проверьте, нет ли повреждений, трещин в башмаке. Если башмак неисправен, замените его.

Соберите передний тормоз в порядке, обратном разбору, обратите внимание на следующее.

Промойте каждую часть начисто перед тем, как поместить ее в ту же самую жидкость, что используется в бачке главного цилиндра.
Никогда не используйте другие жидкости или разбавитель.
Перед установкой поршня и уплотнения поршня в цилиндр, наполните их жидкостью.
После сборки тормозных магистралей, стравите из них воздух.

Поршень и башмак

Перед вставкой поршня (2) в цилиндр, установите башмак (1) на поршень.

Установите башмак как в п.1, в паз башмака в цилиндре, удерживая его пальцами. Проверьте и убедитесь, что башмак полностью встал в паз в цилиндре по всей окружности.

Вставьте поршень в цилиндр руками и установите башмак в паз башмака в поршне.

Чтобы убедиться, что башмак встал в паз цилиндра должным образом, немного вытяните поршень из цилиндра, но не вынимайте полностью.

Вставьте поршень в цилиндр руками

Установите звукоизолирующую прокладку, если машина оборудована ею.

Замена суппортов тормозных Suzuki

Отзывы

Обратилась в Веб-автосервис, из за поврежденного крыла и бампера. Ребята справились с работой безупречно и цвет краски подобрали идеально! Выполнили в кратчайшие сроки, даже раньше чем было оговорено, благодарю от всей души.

Обратился с ремонтом и покраской двух дверей. Выполнили работы быстро и качественно. Забрал машину даже раньше чем договаривались. Спасибо.

Покрасили порог. Были ржавые сколы от каблуков. Утром привез, вечером забрал машину. Покрасили идеально! На уровне заводского качества. Отличная работа!

Повредил кузов в ДТП, не глобально, но пришлось ехать исправлять. Сервис этот выбрал случайно, но качество понравилось. Работают толковые, опытные парни. Сроки не тянули, вернули авто как договаривались. Благодарю.

Записывалась на ремонт по телефону, в назначенное время машину приняли. Мастерская понравилась, довольно чисто, мусор не валяется, как в некоторых бывает. Цену оговорили заранее и по итогу не отличалась, за это спасибо. Порекомендовала бы знакомым.

Сделали полировку кузова, теперь не видать царапин. Защитный слой отлично работает, спустя 3 месяца так же классно выглядит. Сервис хороший, буду заезжать по необходимости еще.

Приняли машину, оценили масштаб работ, сделали. Быстро и без нареканий. Рекомендую!

Спасибо мастеру, быстро и качественно сделали. Желаю процветания.

Оставлял машину для ремонта после аварии. Сделали точно как хотел. Ремонт не вышел за рамки бюджета. Но важно что выполнили работы достаточно быстро. Покраска на уровне заводской. Рекомендую

Квалифицированные работники, быстрый ремонт, недорого. Все гуд.

Хороший сервис, приветливые ребята, ничего не впаривают и не навязывают.

Быстро, качественно, по цене адекватно. Огромное спасибо за проделанную работу.

Приезжал сюда на замену крыла и бампера своей короллы. Проверял внимательно – машина как новенькая. Спасибо мастерам.

Очень быстро, качественно, дешево. На пятерку.

Спасибо приемщику Дмитрию и коллективу. Оставил машину 24го,забрал 26го. Покрас не отличается от заводского.Быстро и красиво.

Недавно ремонтировала в этом сервисе свою ласточку, сделали работу на высшем уровне. Я очень довольна, рекомендую! Хорошо подобрали цвет, качественные детали. Мастер доступно объяснил, показал в чем суть. Соотношение цены -качества хорошее.

Хочу поблагодарить Веб-автосервис за быстрое распознавание и устранение проблем с хорошими ценами.

Рекомендую. Удачи и процветания вашей команде.

Приятно удивили скорость и качество работы! Красили передний бампер на БМВ, выполнили в идеале и ценник проходной. Рекомендую.

Спасибо сотрудникам сервиса. Очень быстро и профессионально покрасили крыло у моей машины. Довольна и рекомендую Веб-Автосервис.

Мы ремонтировали в этом сервисе капот машины, красили передний бампер и пару вмятин пришлось выравнивать. отремонтировали быстро и качественно! Мы остались очень довольны и работой и ценой. Спасибо вам, ребята! Так держать!

Сервис хороший , работу сделали быстро и качествено ! Цена приятно удивила , спасибо . Советую , делать в этом автосервисе ремонт .

Благодарю за проделанную работу. Качественно, быстро. Машинка как новая стала. Цены не кусаются. Спасибо большое

Хороший сервис, спасибо ребятам, сделали быстро и качественно, цены более чем приемлемые. Очень приветливая хозяйка, теперь если что случится, только к вам!

Быстрая, качественная работа, можно рекомендовать.

Сервис отличный. Мятое крыло на Шевроле Круз вытянули на отлично. Цвет от оригинала не отличить и сделали на день раньше чем договаривались.Всем друзьям буду рекомендовать.

Обратилась в сервис за услугами частичной покраски, царапин на дверце после неудачной парковки. Получилось в тон и цвет. Спасибо команде сервиса.

Спасибо, работникам этого сервиса. Работы по восстановлению кузова, были сделаны в кротчайшие сроки.Качество работ на высоком уровне.Работой сервиса остался доволен. С уверенностью, буду рекомендовать,эту компанию.

Супер. Договорились о стоимости ремонта и сделали работы даже быстрее оговоренных сроков! Цены низкие,качество высокое и гарантия на год! Теперь только сюда. Не пожалеете.

Обслуживание персонала приветливое и уважительное. Сроки соблюдают. Качество ремонта отличное. Замечаний по ремонту нет

С радостью буду советовать этот автосервис друзьям! Мне здесь очень вовремя исправили вмятину на двери, без лишней траты времени, причем недорого. Спасибо опытным мастерам.

Сервис хороший. Помятый кузов восстановили отлично, и цвет ЛКП не изменился. Очень удобно то, что можно записаться на ремонт или диагностику прямо на сайте.

Посещала этот автосервис один раз, но сразу обратила внимание на внимательное, доброжелательное отношение к клиенту. Не часто встретишь такое. Качество работ на высоком уровне, теперь записываюсь на ремонт только сюда.

Спасибо большое! Очень быстро и качественно сделали. Советую всем знакомым!

Делала перетяжку салона в этом сервисе, забрала будто другой автомобиль. Очень нравится. еще понравилось внимательное и доброжелательное отношение к клиентам! Теперь буду всем советовать данный автосервис.

Хороший сервис, исправляли вмятину на машине жены. Сделали быстро, качественно и по адекватной цене. Остались довольны обслуживанием. Спасибо

Ребята- мастера своего дела, сделали кузов быстро и недорого. цена-качество огонь.

Хочу сказать огромное спасибо мастерам. На моей машине теперь ни одной царапинки и скола. Очень порадовало качество работы! Теперь еще идеи появились внутри салон как-то изменить. Так что скоро снова приеду )

Отлично убрали вмятину на задней двери. Теперь знакомым РЕКОМЕНДУЮ только этот автосервис.

Приехала, оценили стоимость работы, взяла время подумать день-два. Если бы не моя мнительность, то на "новеньком" авто ездила бы гораздо раньше. ЗРЯ сомневалась, сделали ремонт по высшему разряду. РЕКОМЕНДУЮ .

Восстановили мой автомобиль после аварии. Ребята отработали на совесть. И по цене очень демократично вышло. Так что советую, если необходимость такая возникнет обратиться именно сюда.

Огромное спасибо. Так получилось, что уже 2 раза здесь ремонтировал автомобиль. Вытянули и покрасили отлично. Так что всем рекомендую.

Что делать, если стучат суппорта? проверенный список действий

Итак, из-за чего же возникает столь характерный звон? Причина кроется в недостаточном прижиме колодок к дискам. В результате между ними появляется зазор. На кочках колодки вибрируют и непроизвольно соприкасаются с поверхностью диска.

Это и вызывает навязчивый звук. Что примечательно, со стороны улицы он больше похож на звон. А внутри ощущаются глухие удары. Иногда это свидетельствует о неисправностях с амортизаторами или шаровой опорой. Но не стоит торопить события и перебирать подвеску. Возможно, у вас просто гремят тормозные суппорта.

Стучит суппорт — что делать: как устранить громыхание своими руками

Всем привет! Вряд ли кто-то будет спорить с тем, что исправная работа тормозной системы является залогом безопасности каждого водителя. Потому сегодня продолжим эту тему, поговорив о том, почему стучит суппорт, что делать в этой ситуации и кто выступает провокатором шума.

Наверняка каждый знает, что нужно всегда следить за степенью износа дисков торможения. Мы также разговаривали с вами о проточке тормозных барабанов , а еще изучали нюансы самостоятельной проточки тормозных дисков . Я не призываю делать это своими руками, но особенности и задачи подобных процедур вы знать обязаны.

Суппорт относится к тормозной системе транспортного средства. Он бывает как передний, так и задний. Но в обоих случаях его лечение выполняется примерно по одной схеме. Да и причины стуков идентичные.

Пластинка

Многие производители устанавливают с завода специальные противоскрипные пластины. Они повторяют собой контуры колодки и имеют толщину до одного миллиметра. Многие не видят смысла в установке данных элементов. Но эффект от них есть. Если пружинка не в состоянии нормально прижать колодки, данная накладка частично компенсирует этот зазор. Если гремят суппорта, что делать? Нужно осмотреть тормозной механизм и проверить наличие противоскрипной пластины.

Обратите внимание! Даже на полностью исправном автомобиле должен обеспечиваться небольшой зазор между рабочей поверхностью диска и фрикционным материалом колодки. Но он настолько незначительный, что звук от соприкосновения деталей не воспроизводится. Если же тормозные элементы изрядно изношены, не стоит подкладывать по нескольку пластин за раз. Это может нарушить работу тормозной системы, а эффект вас разочарует.

Направляющие

На суппорт постоянно приходятся довольно сильные нагрузки. Поэтому, проблема с ними не редкость. А на некоторых моделях Chevrolet, это родовая болезнь, появляющаяся уже через 20.000-30.000 километров. Способов устранения этой проблемы несколько:

Ревизия суппортов

В 40 процентах случаев гремит передний суппорт из-за сухой смазки. Многие автовладельцы не знают о том, что данная деталь нуждается в периодическом обслуживании. Как часто его выполнять? Специалисты дают ответ – смазка производится при каждой замене колодок. Ресурс последних может составлять от 20 до 60 тысяч километров, в зависимости от места расположения (передние или задние), а также манеры езды водителя.

Как произвести ревизию? Для начала нужно найти качественную смазку. Она должна быть специализированной – именно для направляющих. Отзывы не рекомендуют использовать смазку для ступиц, а также медные и керамические аналоги. Они быстро высыхают и не подходят для эксплуатации в данном месте. Популярный производитель специализированной смазки для суппортов – «Ликви Моли». Обычно такой продукт продается в вакуумных пакетиках. Одного хватает на две направляющие. Смазка не теряет своих свойств при температуре до 200 градусов Цельсия.

После покупки материала можно приступать к работе. Итак, сперва при помощи баллонного ключа срываем колесные болты. Далее устанавливаем домкрат и поднимаем часть кузова вверх. Снимаем колесо полностью и переходим к самим суппортам. С обратной его стороны имеются два болта «на 14».

Их мы откручиваем при помощи головки или накидного ключа. Также осматриваем состояние пыльников. Если они повреждены, то новая смазка не поможет решить проблему. Ее закладывают только при условии герметичных пыльников направляющих суппорта. Предварительно следует очистить посадочное место и направляющий палец. Далее выдавливаем смазку из пакетика на поверхность. Затем элемент собирается в обратной последовательности.

Обратите внимание! Если пыльник поршня поврежден, его нужно срочно заменить. Иначе греметь задние суппорта и передние будут постоянно.

Такую же работу нужно сделать и на соседнем тормозном механизме. Дабы не бегать в магазин при обнаружении поврежденного пыльника, рекомендуется заранее приобрести ремонтный комплект (в крайнем случае он останется «про запас»).

Причины стука в тормозных механизмах

Основная причина, почему гремят суппорта, кроется не в неровностях отечественных дорог. Вследствие большого пробега или несвоевременного технического обслуживания разбиваются отверстия под направляющие. Хотя бы один раз каждый год рекомендуется проверять наличие в них масла, а также износ резиновых пыльников.

Основных причин, по которым происходит это явление, выделяют несколько:

плохое крепление самого суппорта;
преждевременный износ направляющих;
сильный износ тормозных колодок.

Диагностику лучше начинать с проверки состояния колодок. Для этого можно оценить степень их износа при езде. Автомобиль начинает хуже тормозить, требуется повышенное усилие при нажатии на педаль. Характерные скрипы и биение педали тоже свидетельствуют о том, что колодки должны подлежать замене. Опытные водители могут определить даже на глаз степень стирания.

Установка пружины на тормозной суппорт

Периодичность замены колодок может быть различной на разных марках автомобилей, чаще всего производится она через каждые 10-15 тысяч километров пробега. Стук колодок на кочках действительно отчасти напоминает аналогичный гром суппортов. Полное срабатывание может привести к износу тормозного диска или даже выдавливанию тормозного цилиндра.

Направляющие также относятся к важным узлам системы. На практике речь часто идёт об их износе гнёзд, в которых они помещаются. В первом случае придётся идти в магазин за новым комплектом. Во втором бывалые автолюбители предлагают прибегнуть к специальным резиночкам, с которыми можно решить проблему бюджетно и быстро. Такие резинки одеваются на штифты направляющих — это позволяет избавиться от постороннего шума.

Плохой крепеж самого суппорта на самом деле не так часто выступает виновником ситуации. Крепления откручиваются при езде по грунтовым и просто дорогам с некачественным дорожным покрытием. Другой вариант — сотрудник СТО плохо закрепил его во время ремонта или диагностики тормозной системы. В таких случаях достаточно качественной затяжки болтов и гаек, чтобы избавиться от стуков.

Что делать, если гремят колодки в суппорте сразу после замены?

В таком случае виновником проблемы является слишком тонкий диск. Обычно его ресурс составляет от 120 до 200 тысяч километров. При значительной выработке, вернуть прежний зазор не поможет ни смазка, ни дополнительные пластины. Выход из ситуации только один – замена тормозного диска на новый.

Некоторые производят проточку данного элемента. Но стоит помнить, что такая операция делается лишь при условии достаточной толщины детали. В нашем случае эта операция может еще и навредить.

Если гремят суппорта, что делать? В случае установки нового диска и колодок, проблема должна решиться. Но если она осталась, можно попробовать заменить прижимную скобу.

Также решить проблему помогает проточка отверстий под ремонтные направляющие. Обратите внимание – в этом случае следует подбирать направляющие больших размеров. Иначе вся работа будет произведена насмарку.

Как определить, что стучат суппорта

Стук суппортов – распространенная проблема для многих автомобилей, а у некоторых моделей машин ее можно назвать «родовой болезнью». Например, в ряде автомобилей марки Chevrolet стучать суппорта начинают до 30 тысяч километров пробега, и данная неисправность связана с направляющими.

Определить, что стучат суппорта, достаточно просто. Лучше всего постукивания суппорта слышно при движении автомобиля на небольшой скорости, а особенно при проезде препятствий. То есть, чтобы его услышать, рекомендуется прислушаться к отработке подвески автомобиля при проезде через «лежачего полицейского» или при движении по грунтовой дороге. При нажатии на тормоз стук исчезает.

Стоит отметить, что в большинстве случаев стук суппортов не является проблемой, на которую распространяется гарантия от производителя автомобиля. Соответственно, решать проблему водителю приходится платно в сервисном центре или самостоятельно.

А точно ли стучит суппорт

На самом деле в машине есть много элементов, способных стучать. Это те же клапана двигателя и пресловутые гидрокомпенсаторы , про стук которых мы с вами уже недавно беседовали. Но также стучат и суппорта. Причем явление это достаточно распространенное.

Для некоторых машин подобные симптомы вполне обыденные и их появление является сугубо вопросом времени.

Первым делом следует определить, действительно ли стучат именно суппорта. К счастью, ехать в автосервис и тратить деньги на дорогую диагностику не обязательно. Можно обойтись своими силами. Нагляднее всего стуки проявляются, когда машина движется на небольшой скорости. Стоит намеренно проехать через легкие препятствия. Самый простой вариант — это проезд по лежачему полицейскому или выезд на грунт. А стоит вам нажать на тормоз, стук пропадет.

Одним из недостатков рассматриваемой неисправности является тот факт, что она не подпадает под действие гарантийных неисправностей. Грубо говоря, если авто на гарантии, ремонт суппортов придется делать за свой счет.

Износ направляющих и втулок

При износе направляющих и втулок стук появляется при торможении, а также на неровностях дорожного покрытия. В наиболее запущенных случаях колодки брякают на протяжении всего времени движения. Для решения проблемы требуется приобрести специальный ремкомплект. В него входят 2 пыльника, 2 направляющие, 2 втулки и специальная смазка.

Инструкция по устранению стука колодок из-за направляющих приведена ниже.

Читайте также:
