Opel Astra › Бортжурнал › Замена рулевых тяг и наконечников.

Всем привет. В последние дни отпуска, решил залезть под машину, чтобы проверить её состояние. Было замечено, что резиновые пыльники рулевых тяг имеют надрыв в нескольких местах. Т.к. наконечники и тяги с пыльниками были давно куплены, решил поменять всё сразу.

Для работы понадобится немного инструмента, а именно (из необычного): ключи на 32, 36 или газовый. Остальные размеры ключей вполне стандартные и думаю, если вы полезли ремонтировать авто, значит у вас есть необходимый набор.

Сразу скажу, у меня рулевая рейка TRW

Запчасти:
Наконечники TRW JTE 213
Рулевые тяги TRW JAR 957 с комплектом пыльников

Первым делом поднял машину с левой стороны и снял колесо, добравшись до наконечника, открутил его головкой на 18. Открутился без проблем и прокручиваний. Палец наконечника вылез достаточно легко из поворотного кулака, правда пришлось по нему ударить молотком.

После чего я полез под машину, чтобы добраться до хомутов, удерживающих пыльники. Как только хомуты ослаблены, а пыльники сняты, я принялся ловить необходимое положение руля, чтобы появилась возможность подлезть ключами и открутить тяги. Для откручивания тяги, необходимо удерживать вал рулевой рейки ключом на 22 за специальные лыски. Важно, эти лыски находятся только с левой стороны и при откручивании\закручивании правой тяги, необходимо также удерживать вал.

Саму тягу я открутил газовым ключом, который достаточно проблематично было протиснуть. Сама тяга должна была откручиваться ключом на 34, не знаю, родная тяга или нет, но обозначения на ней я не нашел. После того как тяга с наконечником была извлечена, я принялся собирать новый комплект. В комплекте с тягой, шел набор гаек для наконечника и рулевой тяги, пластиковый пыльник, хомуты пыльника, резиновый уплотнитель на рейку, смазка для пыльника.
Чтобы не сильно ошибиться с выставлением схождения, я решил попробовать посчитать количество оборотов наконечника, по факту этот способ оказался совсем не точным, не знаю почему так, но визуально длина комплекта тяга-наконечник оказалась с разницей больше 10мм. Тогда я не стал заморачиваться и решил замерить длину рулеткой и на такую же длину накрутил наконечник.

Предварительно, тягу смазал комплектной смазкой в месте соприкосновения пыльника, о чем гласит изображение на пакете со смазкой. Также был продет маленький хомутик и накручена гайка.
Перед установкой тяги, необходимо установить уплотнительную резинку на корпус рулевой рейки, очистив посадочное место. Эта резинка, обеспечивает герметичность конструкции и не даёт попасть влаги под пластиковый пыльник.

Новые тяги закручиваются ключом на 36, который на удивление был найден в гараже. Устанавливаем наконечник на свое место сверху и закручиваем комплектной гайкой. Одеваем колесо и приступаем к другой стороне.

Правая тяга демонтируется\монтируется аналогично левой, с ней даже немного проще, т.к. не мешает корпус КПП. Как только тяги и наконечники на месте, необходимо установить пыльники на свое место. С левой стороны пыльник одеть проблематично, т.к. пространство ограничено. Малые хомуты одеваются элементарно, с помощью плоскогубцев, а вот большие сложнее, их необходимо защелкнуть и сжать прямоугольную, выпирающую часть специнструментом или торцевыми кусачками.

После этих манипуляций, естественно, потребовалось делать сход-развал. После чего руль стал в исходное положение и машина поехала прямо))) Правда при проверке подвески, обнаружилось, что сайлентблокам балки конец… ну это уже другая история…
Отдельное спасибо Дмитрию DmitRyMaRshal за оперативную поддержку/

Замена рулевых наконечников Opel Astra

Как определить, что наконечники рулевых тяг пора менять? Если вы заметили хотя бы один из ниже перечисленных признаков, рекомендуем обратиться в автосервис:

ощущение вибрации на руле, толчков и ударов
потеря курсовой устойчивости
появление люфта рулевого колеса на скорости и в положении статики
стуки в передней подвеске при повороте руля

Доверяйте замену наконечников рулевых тяг только профессионалам!

ВАЖНО!

Рулевой наконечник Opel Astra необходим для передачи усилия с рулевой тяги на колесо или боковую тягу.
При выборе запчасти для замены следует отдавать предпочтение только оригинальным деталям, рекомендованным автопроизводителем.
Специфическими признаками повреждения рулевых наконечников Opel Astra следует считать люфты шарнира и образованные этим стуки и вибрации.
Замена рулевых наконечников Opel Astra производится по истечению срока, указанного в сервисной книжке, либо при их выходе из строя.
Ремонтные работы следует производить только в условиях автотехцентра.

НАЗНАЧЕНИЕ РУЛЕВЫХ НАКОНЕЧНИКОВ

Рулевое управление в автомобиле может быть реализовано по различным схемам, и отличаться между собой достаточно сильно. Но независимо от страны происхождения и даже года выпуска машины, в любом рулевом управлении всегда есть рулевой наконечник – деталь, которая передает усилие от одного узла к другому, и обязательно крепится к рулевым тягам.

Поскольку угол соединяемых наконечником деталей может варьироваться в некоторых пределах, сам по себе элемент реализован по принципу шарнира. Такая подвижность обусловлена изменением геометрии и трапеции рулевого управления и подвески автомобиля в целом. В случае регулируемой подвески угол между частями наконечника может достигать 10 градусов и более.

Рулевые наконечники, независимо от производителя, состоят из следующих элементов:

корпус, в котором заключен шарнир;
палец с резьбой;
прокладка, обеспечивающая движение пальца в шарнире;
пружина, поджимающая соединение;
грязезащитный чехол или пыльник;
фиксирующее кольцо;
гайка.

Для надежности резьбовые соединения шплинтуются.

ОРИГИНАЛЬНЫЕ РУЛЕВЫЕ НАКОНЕЧНИКИ Opel Astra ИЛИ АНАЛОГИ

В зависимости от конструкции рулевого управления меняется и количество наконечников. В механизмах с червячной передачей используется шесть наконечников (по два на каждую тягу), а в реечном рулевом управлении – только четыре (опять же, по количеству тяг). Каких-то специфических разновидностей наконечников не существует, по большей части все изменения носят только характер длины и угла наклона. Это связано с предельно упрощенной конструкцией наконечника, что также определяет и его стоимость.

Для большинства моделей Opel Astra деталь копеечная, но нельзя назвать дешевой работу по их замене. Если внешние наконечники меняются быстро, то в рулевой трапеции с тремя тягами замена рулевых наконечников на средней тяге потребует дополнительных мероприятий по обеспечению доступа к месту проведения ремонта.

Несмотря на довольно низкую стоимость рулевых наконечников Opel Astra, некоторые автолюбители склонны к покупке «аналогов». Оправдать подобное действие возможно только в случае, если запчасть официально не производится, и замена наконечников рулевых тяг может быть выполнена только с использованием аналога. Во всех остальных случаях предпочтение следует отдать именно оригинальным запчастям, поскольку:

автопроизводитель Opel Astra рассчитывал рулевое управление и подвеску именно под эту деталь;
характеристики элемента соответствуют требованиям автопроизводителя (по жесткости, ходу, углу подвижности, ресурсу);
в случае если автомобиль на гарантии, применение не оригинальных запчастей будет достаточным поводом для досрочного завершения гарантийных обязательств автозавода.

Оригинальная деталь Opel Astra отличается вычисленным ресурсом, поэтому она будет «ходить» заявленный межсервисный интервал при условии, что водитель предпочитает не агрессивную манеру езды.

ПРИЗНАКИ НЕИСПРАВНОЙ РАБОТЫ РУЛЕВЫХ НАКОНЕЧНИКОВ Opel Astra

Все детали рулевого механизма связаны между собой, однако при появлении первых проблем следует «заподозрить» в неполадках рулевые наконечники. Это объясняется повышенной восприимчивостью шарниров к ударным нагрузкам, ведь они поглощают ту часть энергии удара, которая дошла до них.

Нет специфических признаков выхода наконечника Opel Astra из строя, но заподозрить неполадки следует, если во время движения отмечается:

повышенная вибрация на рулевом колесе;
толчки и удары в руль при прохождении неровностей, при прохождении поворота;
глухие или звонкие постукивания со стороны передней подвески Opel Astra, проявляющиеся при маневрировании;
потеря курсовой устойчивости на однородном ровном покрытии дороги – асфальт или гравийка (грунтовка не обеспечит должной курсовой устойчивости);
появление свободного хода рулевого колеса Opel Astra на скорости свыше 60 км/ч;
люфт рулевого колеса в покое (при выключенном усилителе руля).

Диагностика на заглушенном двигателе включает в себя визуальный осмотр корпуса и пыльника на предмет трещин, разрывов, сколов и других, визуально различимых повреждений. Также проверяется люфт колеса по горизонтали. Рулевые наконечники Opel Astra подлежат замене, если определяется даже незначительный люфт.

Нельзя пренебречь и вертикальным люфтом непосредственно самого рулевого наконечника. Для этого вывешивается инспектируемое колесо, затем с помощью монтировки или просто руками нижняя часть соединения дергается вниз. Если замечена подвижность, то замена наконечников будет обязательной, поскольку прокладка и пружина уже не гарантируют плотности контакта.

Если проигнорировать первые симптомы, то последствия могут оказаться неприятными. Машина начнет рыскать по дороге, станет плохо слушаться руля или вообще его заклинит. Кроме того, постепенно возрастающий люфт начнет передавать на тяги дополнительные ударные нагрузки, что приведет к постепенному износу вообще всей системы Opel Astra – за год может оказаться «убитой» рейка. А полная замена элементов рулевого управления обернется существенной финансовой потерей.

РЕСУРС И ЧАСТОТА ЗАМЕНЫ РУЛЕВЫХ НАКОНЕЧНИКОВ

Заявляемый автопроизводителем Opel Astra ресурс рулевых наконечников разнится в зависимости от модели на порядок, но среднестатистический ресурс составляет 60-80 тыс. км пробега, или 5 лет эксплуатации. Как показывает реальный опыт эксплуатации автомобилей Opel Astra, фактически менять рулевые наконечники придется реже – элемент «ходит» по 100 000 и более километров при условии спокойной манеры езды. Но если водитель предпочитает прокатиться «с ветерком», то запчасть может «отходить» всего 15-20 тыс. км. В последнем случае источником потери ресурса может стать 2 фактора, или их сочетание:

Агрессивная манера езды. Резкие повороты руля, особенно на большой скорости, заносы (управляемые и не управляемые), движение по неровной дороге на высокой скорости и активное маневрирование на ней, существенно уменьшают фактический ресурс рулевых наконечников Opel Astra. А вот спокойное и размеренное движение позволяет использовать элемент вдвое дольше заявленного срока.
Низкое качество дорог. Постоянная езда по плохим дорогам негативно влияет не только на подвеску, но и на рулевую систему Opel Astra. Помимо этого, причиной поломки служит и неудовлетворительное обслуживание автомобиля, особенно в зимний период. Антигололедные реагенты, попадая на резиновые грязезащитные чехлы и пыльники, вызывают их скорый износ. Через трещины в подвижную часть шарнира попадает пыль и влага, что и приводит к сокращению ресурса.

Регулярная мойка автомобиля и пространства под крыльям увеличивает ресурс и подвески, и узлов рулевого управления. Трещины и потертости на пыльнике при этом нельзя считать поводом для замены детали – если регулярно проводить осмотр рулевых наконечников Opel Astra, то проблема будет замечена вовремя. В этом случае можно попытаться заменить поврежденный пыльник. Однако не всегда эта возможность предусматривается конструкцией, и тогда необходимо менять рулевые наконечники в сборе.

Также стоит сказать и о низкой культуре производства некоторых запчастей. Заводская сборка не всегда производится по технологии, и подвижная часть шарнирного соединения оказывается без смазки, а вот подпружиненная часть может содержать ее переизбыток. Поэтому не стоит покупать запчасти сомнительного происхождения. Стоит использовать только оригинальную продукцию заводов, рекомендованных автопроизводителем.

ПРАВИЛА ЗАМЕНЫ РУЛЕВЫХ НАКОНЕЧНИКОВ Opel Astra

Самостоятельно осуществлять ремонтные работы не стоит, даже если процедура замены наконечников рулевых тяг Opel Astra кажется предельно простой. Дело в том, что исправная работа рулевой системы автомобиля влияет на безопасность управления транспортным средством. Если при проведении ремонтных работ была допущена ошибка, то ее последствия могут оказаться фатальными для водителя и окружающих. Кроме того, полноценная диагностика рулевого управления возможна только в условиях автосервиса, поскольку даже скрипы и люфты могут свидетельствовать о других поломках.

Без специального оборудования выявить фактический источник проблемы непросто. Автовладельцы Opel Astra рекомендуют менять сразу все рулевые наконечники. Однако делать это следует только в случае, если подошел срок плановой замены согласно сервисной книжке автомобиля. При выявлении неполадок можно заменить только «проблемную» деталь, если в ее разрушении подозревается наезд одним колесом на препятствие в виде высокого бордюра или глубокой ямы.

Автотехцентр не просто выполнит ремонтные работы профессионально и в соответствии с рекомендованным техническим регламентом, но и предоставит гарантию на ремонт Opel Astra. Работы по замене не требуют большого количества времени, и отремонтированный автомобиль автовладелец сможет забрать уже в день обращения.

Opel Astra H замена рулевых наконечников. Фото и видео инструкция

В сегодняшнем видео и фото уроке мы научим вас своими руками менять рулевые наконечники в автомобиле Opel Astra H.

Рекомендую производить замену рулевых наконечников попарно, если один вышел из строя, то в скором времени за ним последует и другой. Таким образом вы сможете сэкономить на сход-развале. Перед ремонтом нами были заранее приобретены рулевые наконечники от компании Moog. Помните, что правый и левый различаются между собой, будьте внимательны при заказе. Правильное техническое название наконечник поперечной рулевой тяги.

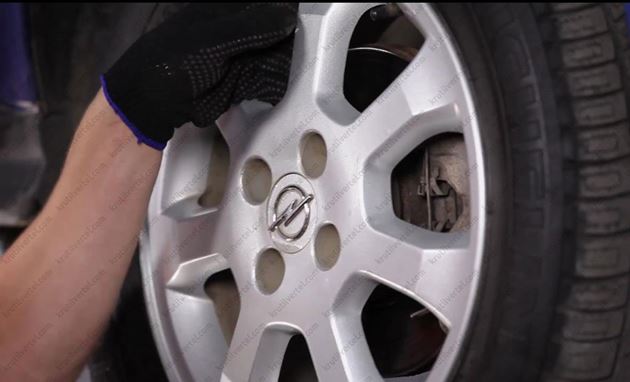

Приступаем к работе. Срываем колёсные болты, поднимаем машину и демонтируем колёса. Головкой на 18 откручиваем крепление наконечника:

Чтобы вытащить наконечник из посадочного места, используем специальный съёмник рулевых тяг:

При отсутствии съёмника, его можно аккуратно выбить молотком. Ключом на 22 срываем контргайку:

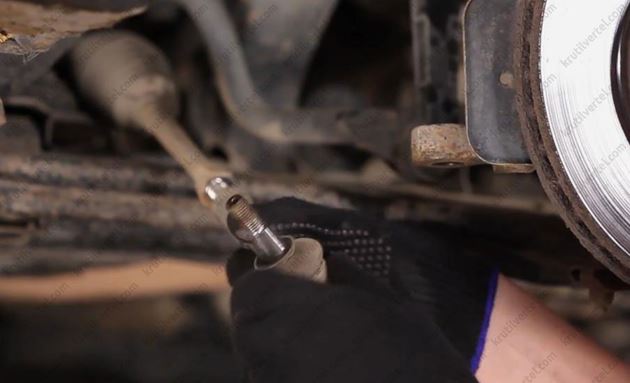

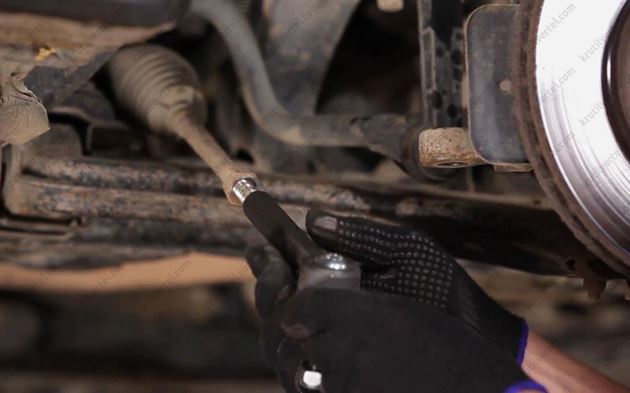

Выкручиваем наконечник, считая при этом количество оборотом или просто замеряя длину свободной части резьбы. Новый наконечник вы должны поставить таким же образом, закрутив его на такое же количество оборотов как старый или замеряя резьбу. Сборку производим в обратном порядке. Рекомендую осмотреть новый наконечник и при необходимости добавить в него специальной смазки, в последнее время замечаю тенденцию, что её откровенно жалеют, возможно поэтому они так мало и ходят.

Видео замена рулевых наконечников в Opel Astra H:

Резервное видео как заменить рулевые наконечники в Opel Astra H:

Снятие и установка наконечников рулевых тяг

Снятие и установка наконечников рулевых тяг Opel Astra

Снятие и установка наконечников рулевых тяг

Потребуется специальный съемник.

Взведите стояночный тормоз, поддомкратьте передок автомобиля и установите его на подпорки и снимите соответствующее переднее колесо.

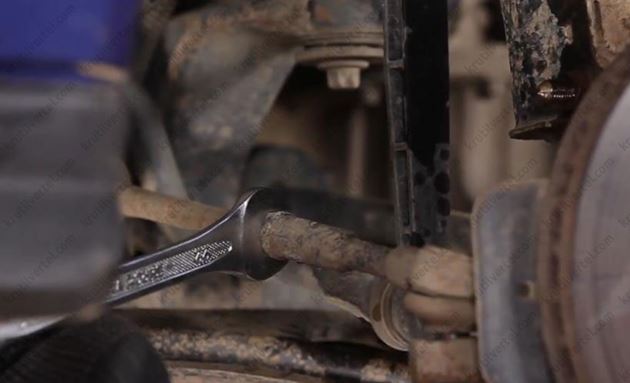

2 Ослабьте контргайку наконечника на штанге рулевой тяги и отверните ее на четверть оборота, удерживая наконечник за лыски рожковым ключом, - в случае необходимости предварительно проволочной щеткой зачистите резьбу и смажьте ее составом «Жидкий ключ». Для гарантии сохранения углов схождения колес при сборке сосчитайте количество свободных витков резьбы на тяге.

В случае необходимости извлеките шплинт и отдайте гайку крепления (1) шарового пальца к рычагу поворотного кулака.

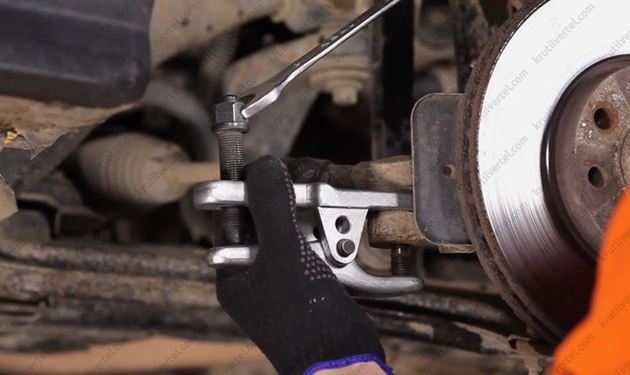

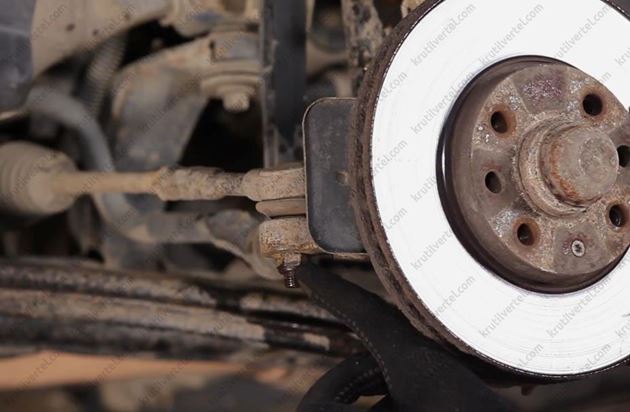

При помощи съемника (3) высвободите шаровый палец наконечника из поворотного кулака, - постарайтесь не повредить пыльник.

Отсчитывая витки и не сдвигая контргайку, отверните рулевой наконечник от тяги.

Правый и левый наконечники отличаются друг от друга по конструкции, - правый помечен литерой R и имеет правую резьбу, левый помечен литерой L и имеет левую резьбу.

Наверните рулевой наконечник на тягу на отсчитанное в процессе демонтажа количество витков.
Заправьте шаровый палец в рычаг на поворотном кулаке и затяните крепежную гайку с требуемым усилием, - если палец проворачивается, вожмите его в конусное отверстие рычага, в случае необходимости установите новый шплинт.
Удерживая наконечник от проворачивания ключом за лыски, затяните контргайку, по возможности с требуемым усилием, - воспользуйтесь динамометрическим ключом и переходной насадкой типа «воронья лапа».
Установите колесо, опустите автомобиль на землю и затяните колесные болты с требуемым усилием.
При первой же возможности отгоните автомобиль на специализированную станцию техобслуживания для проверки и регулировки углов установки передних колес.

Видео про "Снятие и установка наконечников рулевых тяг" для Opel Astra

Замена рулевых тяг и наконечников Замена рулевых тяг и наконечников Опель Вектра С Ремонт подвески Opel Astra H часть 2

Замена рулевых наконечников Опель Астра G

Рулевые наконечники – это важный элемент рулевой тяги. С их помощью передается усилие от руля к колесам, создается необходимый угол разворота колес. Они связывают поворотный кулак и рулевую тягу, крепятся на колесе. Наконечники представляют собой подвижный шарнир. Сроки службы рулевых наконечников Опель Астра G определяются производителем, составляют от 20 до 45 тыс. км.

В некоторых моделях автомобилей их можно отремонтировать, но в основном они подлежат замене. Признаки того, что надо делать замену рулевых наконечников Опель Астра G следующие: Стуки во время поворота руля, при торможении. Они могут отдавать в руль. У руля появляется люфт, а для поворота руля приходится прикладывать большее, чем раньше, усилие. Еще могут появиться посторонние звуки при движении. При появлении этих признаков советуем делать замену рулевых наконечников Опель Астра G незамедлительно.

Стоимость замены рулевых наконечников:

Вид работы	Цена
Замена рулевого наконечника (шт.)	от 750 руб.
Развал-схождение	от 1200 руб.

Где поменять наконечники Опель Астра G в Санкт-Петербурге:

Промедление замены приведет к потере контроля над управлением автомобиля и ДТП. Для самодиагностики наконечников рулевых тяг их надо проверить на люфт и наличие повреждений, трещин и сколов защитного чехла. Может износиться прокладка, в которой двигается палец рулевого наконечника, или сам палец.

Часто повреждается силиконовое кольцо защитного чехла, внутрь попадают пыль и грязь, в результате вся конструкция выходит из строя. Если вовремя не сделать замену рулевых наконечников Опель Астра G, выйдут из строя рулевые тяги. Их надо также проверять при диагностике и замене рулевых наконечников. В случае повреждений мы рекомендуем заменить и рулевые тяги.

В наших автосервисах после замены рулевых наконечников, также проверят развал-схождение колес. Его необходимо сделать после этого вида ремонтных работ.

Замена рулевых тяг и наконечников Opel Astra G

Ничто не вечно! Вот и ко мне пришла тема по замене рулевых тяг на своем Opel Astra G, 1999 г.в., X16XEL. Сразу скажу, что сложного ничего нет, но есть пара мелких нюансов, о которых и расскажу. Обычно срок службы рулевых тяг и рулевых наконечников (по-английски это Tie rod и Tie rod ends соответственно) одинаков. Поэтому рекомендуют менять тяги вместе с наконечниками.

Такая мелочь, как небольшое углубление под ключ в торце болта шарового соединения, может потрепать нервы при установке наконечника. Наконечники Lemförder красиво упакованы в картонную коробку, в отдельном пакете лежит новая гайка. Гайка специально немного приплюснута с одной стороны для лучшей фиксации ее после закручивания. Так вот отсутствие углубления под ключ в наконечниках Lemförder не позволяет удерживать болт от проворачивания. Не я один столкнулся с этим, в интернете люди задают вопросы на форумах как закрутить гайку на таком наконечнике. Почему так сделал Lemförder? Я не знаю. Мне пришлось закрутить гайку от старого наконечника, нанеся на резьбу фиксатор.

Еще перед заменой тяг желательно снять пыльник и померить размер под ключ на гайке старой тяги. Но если в арсенале имеются ключи на все размеры, то можно и не мерить. В моем случае для гайки старой рулевой тяги был нужен ключ на 36мм. Можно воспользоваться разводным ключом.

Тяги и наконечники на моем Опеле взаимозаменяемы, т.е. нет разницы по стороне установки. На корпусе электрического ГУРа большими буквами написано TRW, значит на автомобиле установлен рулевой механизм TRW. Я заказывал тяги Lemförder (арт. 2508401) и наконечники Lemförder (арт. 2508703). Резьба для соединения тяги и наконечника М14х1.5. Гайка для заворачивания тяги в рулевую рейку под ключ 32мм. Гайка для стопорения наконечника на тяге на под ключ 22мм. Также понадобятся новые хомуты 60-70 мм на пыльники.

Еще раз какие понадобятся ключи: рожковый ключ на 36 мм или разводной; рожковый ключ на 32 мм, 22 мм, два рожковых ключа на 21 мм, ключ или головка 19 мм.

Фиксируем автомобиль, чтобы не укатился, ослабляем болты крепления передних колес, поднимаем передок, устанавливаем на подпорки.

Избавляемся от трупов:))

Снимаем пыльники с мест соединения тяг и рейки. У меня были установлены с одной стороны каждого пыльника хомуты фирмы Hellermann из стеклопластика

Далее нужно вытащить рулевой наконечник из соединения с рулевой цапфой (поворотным кулаком). Ключом на 19 откручиваем гайку, затем можно воспользоваться специальным съемником рулевых наконечников, но можно обойтись и без него. В интернете полно способов снятия наконечников. Я накручивал гайку на самое начало резьбы наконечника (чтобы не покалечить резьбу) и ударами по гайке выбивал наконечник из цапфы. Если не идет можно приспособить монтировку. В общем, способов масса. Вытащили рулевой наконечник.

Выкручиваем тягу из рулевой рейки. Ключом на 36 можно подлезть снизу между рычагом подвески и подрамником. Тяга с левой стороны:

Тяга с правой стороны:

Поворотом колес можно найти положение гайки, где удобнее подлезть ключом. Чтобы было побольше свободного места я открутил сверху стойки стабилизатора и поднял последний немного. Но может это и лишнее.

Гайка под пыльником, поэтому резьба не закисшая, не прикипевшая, после первоначального срыва ключом откручивается рукой.

Перед установкой новых рулевых тяг и наконечников, нужно (хотя бы примерно) сделать длину новых тяг в сборе с наконечниками одинаковой со старыми. Это нужно для того, чтобы нормально доехать до СТО сделать развал-схождение. Можно померить штангенциркулем, линейкой. Я мерил так: упирал обе тяги в ровную поверхность (под рукой был отрезок прямоугольной трубы), измерял расстояние с одной стороны и с другой, в общем примерно выстраивал прямоугольник. И докручивал наконечник на новой тяге, чтобы получить одинаковую длину со старой.

Затем место контрящей гайки можно пометить, например, изолентой, чтобы потом закрутить на то же место. Все это делается если на новую тягу ставить старый пыльник (если он целый). Если пыльник будет новый, то длину можно выравнивать уже с надетым пыльником и потом не разбирать.

Чтобы снять старый пыльник, понадобятся 2 рожковых ключа 21 мм. Одним ключом удерживаем контргайку, другим отворачиваем рулевой наконечник (или наоборот, как получится).

Надеваем пыльник на новую тягу, закручиваем наконечник до места, отмеченного ранее, не сильно затягиваем контргайку, потому что потом все равно придется докручивать наконечник по месту. Закручиваем тягу в рулевую рейку.

Кстати, так и не знаю, почему на одном новом наконечнике резиновый пыльник был окрашен краской, а другой сделан аккуратнее, краски не было:

Затягиваем гайку крепления тяги к рулевой рейке. Если болт наконечника получился не в вертикальном положении (например, как на фото), то ослабляем контргайку и поворачиваем наконечник до правильного положения, чтобы установить в отверстие в рулевой цапфе.

Вращая, надеваем пыльник на рулевую рейку, затягиваем хомут.

Аналогично устанавливается тяга с наконечником на правой стороне. Хомут также надеваем, чтобы удобно было затянуть снизу.

Вставляем наконечник в отверстие в рулевой цапфе и затягиваем гайку.

Как я уже говорил, если наконечники Lemförder, то гайку, идущую с ними в комплекте, затянуть будет проблематично. Сколько я не давил сверху на наконечник (а соединение там сделано конусное, т.е. в теории все должно прижаться и не прокручиваться), мне не удалось закрутить новые гайки. Может быть пневматическим гайковертом и получится, но я не пробовал. Пришлось поставить старые. А если наконечники другой фирмы, с углублением для ключа, то просто удерживаем ключом от проворачивания затягиваем гайку.

Конечно после замены необходимо съездить на СТО, сделать развал-схождение, потому что компьютерные замеры точнее.

Замена рулевых тяг и наконечников Opel Astra G

Выкручиваем тягу из рулевой рейки. Ключом на 36 можно подлезть снизу между рычагом подвески и подрамником.

Высокопрофессиональная замена рулевых наконечников Опель Астра Н (H) и тяг

Тяга с левой стороны: Поворотом колес можно найти положение гайки, где удобнее подлезть ключом. Чтобы было побольше свободного места я открутил сверху стойки стабилизатора и поднял последний.

Но может это и лишнее. Гайка под пыльником, поэтому резьба не закисшая, не прикипевшая, после первоначального срыва ключом откручивается рукой. Перед установкой новых рулевых тяг и наконечников, рулевые тяги на опель астра н хотя бы примерно сделать длину новых тяг в сборе с наконечниками одинаковой со старыми. Это нужно для того, чтобы нормально доехать до СТО сделать развал-схождение.

Можно померить штангенциркулем, линейкой. Я мерил так: И докручивал наконечник на новой тяге, чтобы получить одинаковую длину со старой.

Затем место контрящей гайки можно пометить, например, изолентой, чтобы потом закрутить на то же место. Все это делается если на новую тягу ставить старый пыльник если он целый. Если пыльник будет рулевые тяги на опель астра н, то длину можно выравнивать уже с надетым пыльником и потом не разбирать. Чтобы снять старый пыльник, понадобятся 2 рожковых ключа 21 мм. Одним ключом удерживаем контргайку, другим отворачиваем рулевой наконечник или наоборот, как получится.

Надеваем пыльник на рулевые тяги на опель астра н тягу, закручиваем наконечник до места, отмеченного ранее, не сильно затягиваем контргайку, потому что потом все равно придется докручивать наконечник по месту.

Закручиваем тягу в рулевую рейку. Кстати, так и не знаю, почему на одном новом наконечнике резиновый пыльник был окрашен краской, а другой сделан аккуратнее, краски не было: Затягиваем гайку крепления тяги к рулевой рейке.

Если болт наконечника получился не в вертикальном положении например, как на фотото ослабляем контргайку и поворачиваем наконечник до правильного положения, чтобы установить в отверстие в рулевой цапфе. Головкой на 18 откручиваем крепление наконечника: Чтобы вытащить наконечник из посадочного места, используем специальный съёмник рулевых тяг: При рулевые тяги на опель астра н съёмника, его можно аккуратно выбить молотком. Ключом на 22 срываем контргайку: Выкручиваем наконечник, считая при этом количество оборотом или просто замеряя длину свободной части резьбы.

Новый наконечник вы должны поставить таким же образом, закрутив его на такое же количество оборотов как старый или замеряя резьбу.

Замена рулевой тяги Опель Астра

Болты и гайки затягивайте моментами, указанными в приложении 1. Удалите воздух из системы гидроусилителя рулевого управления см.

Прокачка системы гидроусилителя рулевого управления. Проверьте и при необходимости отрегулируйте углы установки передних колес на станции технического обслуживания, располагающей специальным оборудованием.

Замена рулевой тяги Опель Астра h Можно прикрутить новую запчасть к старому автомобилю.

10.15 Замена наконечников поперечной рулевой тяги

Наконечники поперечной рулевой тяги привинчены по отдельности. Таким образом, при повреждении нет необходимости полностью менять всю поперечную рулевую тягу.

Приподнимите машину, зафиксируйте спереди и снимите колесо.
Ослабьте самоконтрящуюся гайку c наконечника поперечной рулевой тяги на рулевом рычаге рулевой поворотной опоры.
Отожмите наконечник поперечной рулевой тяги с помощью съемника вниз из рулевого рычага, а затем открутите гайку.
Ослабьте контргайку на конце поперечной рулевой тяги, при этом придерживайте шестигранник рулевой тяги со стороны коробки передач с помощью ключа.
Открутите наконечник от поперечной рулевой тяги, запоминая при этом точное количество оборотов для облегчения последующей сборки.
Затяните гайку наконечника поперечной рулевой тяги моментом 35 Н.м.

Замена уплотнительных манжет рулевого привода

Снимите наконечники поперечной рулевой тяги. При откручивании запишите точное число оборотов, чтобы иметь возможность при последующей сборке установить наконечники в прежнее положение — иначе будет нарушена регулировка схода-развала!
Ослабьте и снимите оба стяжных хомута уплотнительной манжеты. Замените стяжные хомуты первого монтажа на резьбовые стяжные хомуты.
Снимите уплотнительную манжету.
Перед установкой очистите тягу рулевой трапеции и слегка смажьте ее.
Продвиньте уплотнительную манжету по тяге рулевой трапеции и при этом следите за тем, чтобы она правильно сидела в пазах тяги рулевой трапеции и корпуса зубчатой рейки и не была перекручена. Иначе манжета будет повреждена и не сможет обеспечить необходимую герметичность.
Закрепите уплотнительную манжету стяжным хомутом. Внешний хомут уплотнительной манжеты устанавливайте только после того, как машина будет опущена и будет проверена правильность установки сход-развала.
Установите наконечники тяги рулевой трапеции и затяните их новой самоконтрящейся гайкой моментом 35 Н.м.
Проверьте сход-развал и положение рулевого колеса и при необходимости отрегулируйте.

Снятие рулевой поворотной опоры

Открутите колесные болты.
Ослабьте гайку ступицы колеса (головка SW 30).
Приподнимите машину, зафиксируйте и снимите колесо.
Снимите суппорт дискового колесного тормозного механизма и подвесьте на проволоке.
Если имеется АБС, то разберите датчик частоты оборотов и кронштейн провода со стойки амортизатора.
Открутите болт тормозного диска и снимите его со ступицы колеса. Возможно, потребуется использование ударной отвертки.
Снимите отражатель тормозного диска.
Снимите наконечник поперечной рулевой тяги.
Отожмите шаровой шарнир поперечного рычага от рулевой поворотной опоры. Для этого открутите крепежный болт.
Снимите рулевую поворотную опору со стойки амортизатора.
Открутите гайку ступицы колеса и снимите ее с помощью съемника с рулевой поворотной опоры. Если имеется АБС, то заранее разберите датчик частоты оборотов.
Стяните рулевую поворотную опору с передней полуоси или отожмите ее с помощью съемника с приводного вала.
Подвесьте полуось с помощью проволоки.
Установка осуществляется в последовательности, обратной очередности снятию.
Наденьте ступицу колеса на клиновое зацепление ведущего вала и прижмите гайкой ступицы. Предварительно смажьте шлицевое соединение приводного вала средством Loctite Scelbloc, чтобы зафиксировать шлицевое соединение в рулевой поворотной опоре.

Снятие подшипника переднего колеса

На рисунке в разрезе изображен подшипник переднего колеса в рулевой поворотной опоре

Так как только в автомастерской Renault имеются все необходимые инструменты для снятия подшипника, лучше всего проводить его именно там. Подшипники ступицы переднего колеса движутся в точно выверенных вращающихся кольцах. Подшипники, вращающиеся кольца, ступица и рулевая поворотная опора имеют жесткие допуски. Поэтому регулировка подшипников не производится. Из-за жестких допусков крайне важен точный и технически правильный монтаж.

Наружное кольцо подшипника запрессовано в рулевую поворотную опору, а внутреннее вращающееся кольцо подшипника напрессовано на ступицу колеса. Ни в коем случае нельзя стучать по новому подшипнику молотком при его установке, так как это может привести к выходу подшипника из строя уже через несколько тысяч километров. При повреждении одного подшипника необходимо заменить сразу оба подшипника с вращающимися и уплотнительными кольцами.

Замена рулевого наконечника опель астра g

Сразу скажу, у меня рулевая рейка TRW

Запчасти:
Наконечники TRW JTE 213
Рулевые тяги TRW JAR 957 с комплектом пыльников

После чего я полез под машину, чтобы добраться до хомутов, удерживающих пыльники. Как только хомуты ослаблены, а пыльники сняты, я принялся ловить необходимое положение руля, чтобы появилась возможность подлезть ключами и открутить тяги. Для откручивания тяги, необходимо удерживать вал рулевой рейки ключом на 22 за специальные лыски. Важно, эти лыски находятся только с левой стороны и при откручиваниизакручивании правой тяги, необходимо также удерживать вал.

Правая тяга демонтируетсямонтируется аналогично левой, с ней даже немного проще, т.к. не мешает корпус КПП. Как только тяги и наконечники на месте, необходимо установить пыльники на свое место. С левой стороны пыльник одеть проблематично, т.к. пространство ограничено. Малые хомуты одеваются элементарно, с помощью плоскогубцев, а вот большие сложнее, их необходимо защелкнуть и сжать прямоугольную, выпирающую часть специнструментом или торцевыми кусачками.

Наконечник рулевой тяги

Примечание:
Ниже описаны снятие и установка наконечника рулевой тяги с правой стороны. Снятие и установка с левой стороны выполняются аналогичным образом.

1. Ослабляем колесные болты. Поднимаем автомобиль на подъемнике или домкратом приподнимаем переднюю часть автомобиля и устанавливаем ее на надежные опоры (для этого предварительно затормаживаем автомобиль стояночным тормозом и устанавливаем противооткатные упоры под задние колеса).

2. Отворачиваем колесные болты и снимаем переднее колесо.

4. Щеткой по металлу очищаем все резьбовые соединения, которые будут отворачиваться ниже, при необходимости наносим на них проникающую жидкость (типа WD-40).

5. Ключом на 22 отворачиваем на несколько оборотов контргайку наконечника рулевой тяги. При необходимости удерживаем сам наконечник от проворачивания ключом на 14.

6. Ключом с головкой на 19 отворачиваем гайку крепления наконечника рулевой тяги к поворотному кулаку. Гайку удаляем в отходы, поскольку повторное ее использование не допустимо.

7. При помощи специального съемника, выпрессовываем наконечник рулевой тяги из поворотного кулака.

8. Затем отворачиваем наконечник рулевой тяги, считывая и запоминая при этом количество витков резьбы, на которое был навинчен наконечник на рулевую тягу. Это в дальнейшем облегчит последующую регулировку углов установки колес. Удаляем старый наконечник в отходы.

Примечание:
Обратите внимание на то, что наконечник рулевой тяги с левой стороны отворачивается по часовой стрелке, с правой стороны – против часовой стрелки.

9. Берем новый наконечник и навинчиваем его по часовой стрелке на рулевую тягу на количество витков резьбы, отсчитанное при снятии.

10. Вставляем наконечник в поворотный кулак…

Рулевой наконечник

Здравствуйте, заранее спасибо за помощь и ответы.
поиск не помог, если что извиняйте

Читайте также:
