Замена рулевого карданчика шевроле авео т250
Замена нижней крестовины рулевой колонки фотоотчет
Всех приветствую, с некоторых пор появился люфт в рулевой колонке, при осмотре выявился люфт в нижнем карданчике рулевой колонке. Кто то из наших ребят на форуме писал, что подходит крестовина от ваз пятерки. Данная креставина была приобретена на авторынке за 160 рубасов. И так, все работы проводим без ямы через салон. Для начала нам необходимо открутить гайку болта крепления рулевой колонки
открючиваем три гайки крепления нижнего кожуха рулевой колонки
потом выводи нижнюю часть с рулевой колонки, при этом не забываем, что рль у нас будет вращаться свободно и возможно порвать шлейф подушки безопасности, управления музыкой с руля и звукового сигнала. Я руль блокировал вытащив ключ с замка зажигания. Снимаем защитный кожух и у нас открывается доступ к нижней креставине.
Для того чтобы после ремонта все собрать как было нам необходимо сделать метку на месте стыковки нижней части рулевой колонки и местом крепления на рулевой рейке, я делал это маркером. Потом откручиваем стяжной болт в месте крепления на рулевой рейке и втягиваем сам карданчик в сборе наружу. Все, он у нас у руках.
Теперь нам необходимо извлечь стурую крестовину, я долго не мучился - зажал в тиски и аккуратно обрезал крестовину болгаркой
Что я увидел: в самих крышках присутствует влага, смазки нет, пльники в плачевном состоянии.
выбив остатки крышек старой крестовины зачищаю посадочные места под новую
после этого готовлю новую крестовину для запресовки, снимаю крышечки и добовляю немного ещё смазки для того чтобы сами ролики не повыскакивали при запресовки.

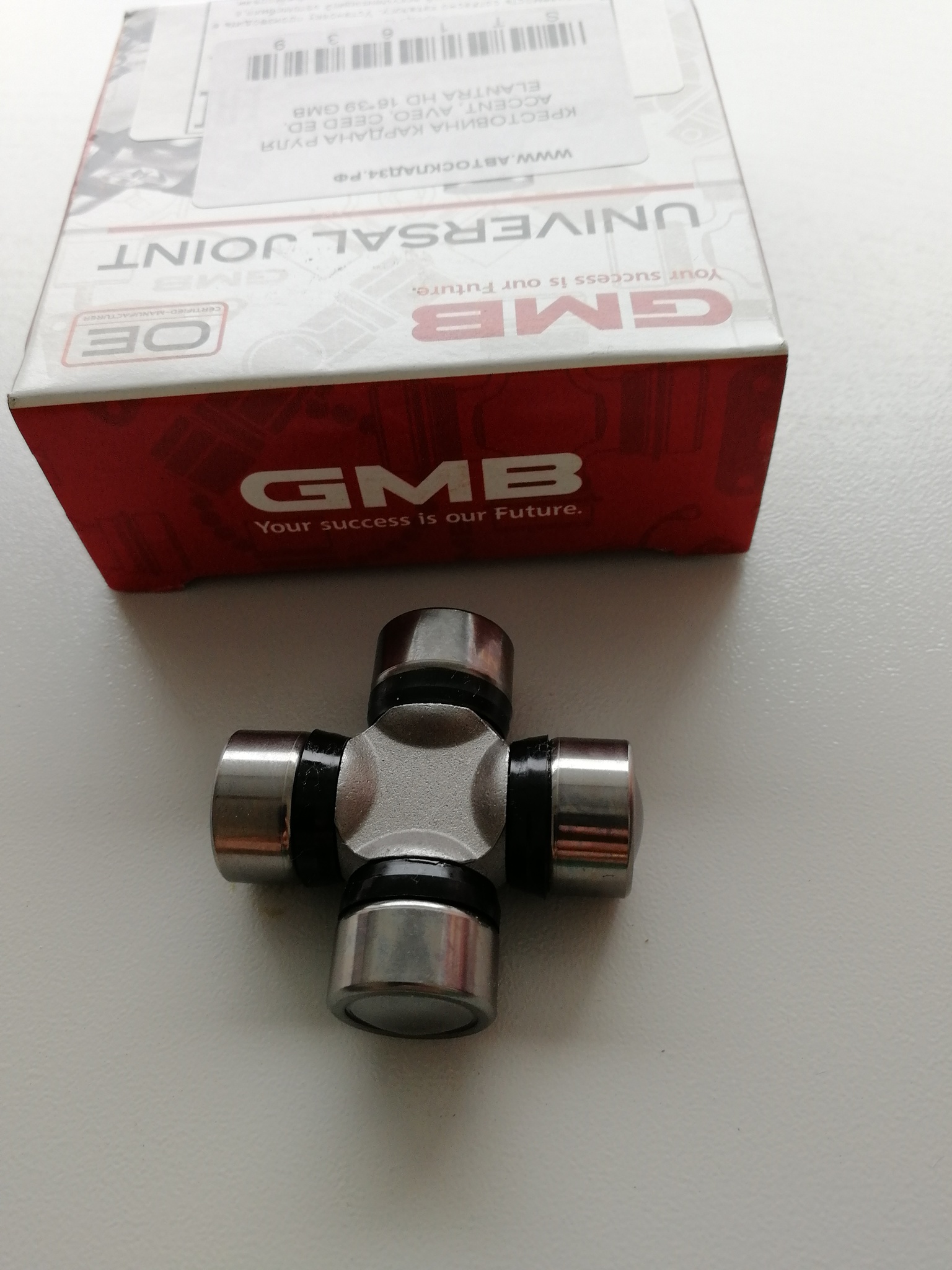

а вот и сама крестовина
потом запрессовываем саму крестовину
проверяем на изгиб, керним возле крышек и наша нижняя часть карданчика рулевой рейки готова к установке.
Сама крестовина подошла четко, номер виден на фото если кому нужно. после чего нам необходимо обратно все собрать. По результатам могу сказать, что люфт ушел, управляемость улучшилась. Было желание сам нижний карданчик забабахать в какой нибудь пыльник, т.к.
внешняя среда со временем вымывает смазку, но ничего подходящего под рукой не нашлось, так и поставил как есть. По самой работе
ничего сложного нет, по времени заняло около часа
Замена рулевого карданчика шевроле авео т250
Автомобиль: New Aveo 1.2 седан белый
BOLt
Автомобиль: Aveo 1,4 хетчбек AT.
Откуда: Калуга
Регион: Калужская область
Автомобиль: New Aveo 1.2 седан белый
Pashka
Автомобиль: Kia C'eed SW 1.6AT
Откуда: ВАО
Регион: Москва
Автомобиль: Aveo 1,4 хетчбек AT.
Откуда: Калуга
Регион: Калужская область
Автомобиль: Kia C'eed SW 1.6AT
Откуда: ВАО
Регион: Москва
Видимо в той сказочной книге, по которой работают сервисмены.
Кстати я проверил на неработающем гуре - стука нет, тока при работающем двигателе.
Автомобиль: Aveo 1.4 DOHC , Octavia 1.6
Откуда: г.Москва
Регион: Москва
Автомобиль: Kia C'eed SW 1.6AT
Откуда: ВАО
Регион: Москва
Автомобиль: Aveo 1.4 DOHC , Octavia 1.6
Откуда: г.Москва
Регион: Москва
Автомобиль: Kia C'eed SW 1.6AT
Откуда: ВАО
Регион: Москва
Автомобиль: Aveo T250 1.4 DOHC
Откуда: Ижевск
Регион: Удмуртская Республика
Автомобиль: Aveo 1,4 СЕДАН
Откуда: юго - запад
Регион: Санкт-Петербург
Автомобиль: Aveo 1,4 СЕДАН
Откуда: юго - запад
Регион: Санкт-Петербург
Автомобиль: 1,4 хетч апельсин
Откуда: г.Снежинск
Регион: Челябинская область
Автомобиль: Aveo T250 1.4 DOHC
Откуда: Ижевск
Регион: Удмуртская Республика
Снятие и установка рулевой колонки Шевроле Авео
При необходимости снятия рулевого колеса обязательно используйте съемник.
Внимание!
Наклонная рулевая колонка не подлежит обслуживанию. В случае дефекта наклонной рулевой колонки необходимо заменить рулевую колонку в сборе.
Прежде чем приступить к работе по снятию рулевой колонки, внимательно ознакомьтесь с информацией о подушках безопасности в разделе «Система пассивной безопасности автомобиля».
Общее описание и работа-системы
Рулевая колонка состоит из рулевого вала с карданными шарнирами и рулевого колеса. Наклонная рулевая колонка снабжена сферическим соединением, позволяющим осуществлять регулировку наклона. На рулевой колонке также расположены элементы управления:
- - центральный переключатель света и сигнала поворота;
- - выключатель стеклоочистителя/стек-лоомывателя;
- - замок зажигания с блокировкой управления, блокировкой ключа зажигания и приемным блоком иммобилайзера двигателя. Блокировка зажигания и управления предотвращает возможность угона автомобиля.
Кроме функции управления, рулевая колонка обеспечивает также, наряду с надувной подушкой, функцию безопасности, так как при фронтальном столкновении она сминается и амортизирует энергию удара, тем самым обеспечивая безопасность водителя.
Снятие
Снятие рулевого колеса
Внимание: для снятия рулевого колеса обязательно используйте съемник. Не пытайтесь снять его, прикладывая усилия или ударные нагрузки.
1. Снимите модуль подушки безопасности с рулевого колеса. Смотрите раздел «Система пассивной безопасности автомобиля».
2. Разъедините разъем модуля подушки безопасности.
3. Открутите гайку крепления рулевого колеса.
4. Снимите стопорный зажим.
Примечание. Перед снятием рулевого колеса поставьте метку на вал рулевой колонки и на руль в месте их соединения для правильной установки рулевого колеса при сборке и установке рулевой колонки.
5. При помощи съемника снимите рулевое колесо с вала.
6. При необходимости разожмите контактное кольцо на рулевом колесе.
Снятие выключателя и рычага переключателя сигналов поворотов
7. Открутите винты крепления нижней крышки панели рулевой колонки и снимите панель.
8. Снимите винты крепления верхней крышки панели рулевой колонки и снимите панель.
9. Разъедините разъемы звукового сигнала и часовой пружины.
10. Открутите винты крепления и снимите часовую пружину с рулевой колонки.
11. Отсоедините электрические разъемы переключателя.
12. Снимите центральный переключатель света и сигнала поворота, надавив внутрь лапки с обеих сторон корпуса.
Снятие переключателя стеклоочистителя/стеклоомывателя
13. Отсоедините электрические разъемы переключателя.
14. Снимите переключатель стеклоочистителя, надавив внутрь лапки с обеих сторон корпуса выключателя.
Снятие замка зажигания и блока управления иммобилайзером
15. Отсоедините электрический разъем от блока управления иммобилайзером.
16. Открутите винты крепления и снимите блок.
17. Вставив ключ в замок зажигания, поверните его в положение АСС и снимите цилиндр замка, для этого нажмите на фиксирующую пружину, например при помощи отвертки, и извлеките цилиндр.
18. Открутите стопорный винт выключателя зажигания.
19. Отсоедините провода и снимите выключатель зажигания.
20. Снимите винты крепления соленоида блокировки ключа и извлеките соленоид. Будьте осторожны, чтобы не упустить пружину соленоида блокировки ключа.
21. Открутите и удалите стяжной винт клеммного зажима рулевого вала.
22. Открутите гайки крепления кронштейна рулевой колонки.
23. Осторожно извлеките рулевую колонку.
Установка
Установка производится в порядке, обратном снятию.
При сборке рулевого вала смажьте его элементы литиевой смазкой. Перед установкой рулевой колонки установите новую центрирующую втулку рулевого вала.
Замена крестовины рулевого вала Шевроле Авео (Chevrolet Aveo) и карданов быстро и недорого в СПб
Исправность каждого элемента этого узла очень важна, так как это напрямую влияет на управляемость автомобилем. Например, крестовина рулевого вала Шевроле Авео служит для обеспечения нужного направления для движения.
Крестовина рулевого механизма на Шевроле Авео (Chevrolet Aveo) T250 седан
Замена крестовины рулевого вала Шевроле Авео востребованная процедура, которая нередко выполняется мастерами нашего автосервиса. Нам хорошо знакомы нюансы обслуживания этого узла и все его слабые стороны.
Если вам понадобится качественный и недорогой ремонт ходовой части автомобиля, в том числе и непосредственно замена рулевого авео шевроле крестовина рулевого вала Шевроле Авео, обращайтесь за помощью в нашу специализированную автомастерскую.
Когда и из-за чего может потребоваться на Шевроле Авео замена рулевой крестовины Особенности условий эксплуатации, манера управления автомобилем, а также регулярность прохождения планового технического обслуживания более всего влияют на долговечность службы ходовой части автомобиля.
Мастера все сделали, мне осталось только поставить всё на место. Но перед установкой под пыльник набил целую кучу литола: Пыльник естественно я снимать не стал ну не верю я что он там просто так, чтоб скапливать воду если поставили на заводе значит он там нужен!
Затянул пыльник хомутиками и установил все на место. После поездки понял что рейку и гур авео шевроле крестовина рулевого вала не трогать: В российских автомобилях несложное и понятное рулевое управление, но в иномарках сложнее, хотя процесс один и тот.
Замена крестовины рулевого вала не самая простая процедура, если нет уверенности в своих силах, лучше доверить ремонт профессионалам.
Процедура самостоятельной замены крестовины рулевого вала Замена проходит в несколько этапов: Приподнимаем автомобиль над землей при помощи подъемника или закатив в яму, но можно обойтись и поднятием передней части авто. Выставляем рулевое авео шевроле крестовина рулевого вала под прямым углом и фиксируем, а также фиксируем руль, во время замены не желательны движение колес и руля.
Для доступа к рулевому валу снимаем левое правое колесо. Отверните две гайки крепления верхнего кронштейна рулевой колонки к усилителю панели приборов.
Снимите нижний шарнир промежуточного вала с вала-шестерни рулевого механизма Крестовины вала рулевой колонки неразборные, ремонту не авео шевроле крестовина рулевого вала, поэтому в случае их износа замените вал в сборе.
На прошлых выходных на трассе почувствовал, что руль стал тугим…При поворотах нужно было прикладывать усилие, местами даже двумя руками крутить руль, когда ранее можно было пальцем крутить.
Конечно мысли сразу про рейку, жидкость в бачке или насос… Тем более, недавно менял рулевые тяги, пыльники.
Рулевое управление Шевроле Авео
На автомобиле Шевроле Авео Т250 применено рулевое управление с зубчато-реечным рулевым механизмом, оснащенное гидроусилителем.
Рулевое управление состоит из следующих элементов: рулевого механизма с рулевыми тягами, рулевой колонки с рулевым колесом и промежуточного вала, передающего крутящий момент от рулевой колонки к рулевому механизму.
Для снижения усилий, прикладываемых водителем к рулевому колесу, служит гидроусилитель.
Гидроусилитель рулевого управления состоит из следующих компонентов: насоса ГУР, бачка для гидравлической жидкости и гидравлического цилиндра, являющегося частью рулевого механизма.
Насос гидроусилителя рулевого управления представляет собой лопастный насос, обеспечивающий в гидравлической системе давление, которое, воздействуя на поршень гидроцилиндра, создает дополнительное усилие, прикладываемое к объединенной с гидроцилиндром рулевой рейке.
Насос ГУР приводится во вращение при помощи поликлинового ремня.
Управление ГУР производится при помощи управляющего клапана, который при очень малом повороте рулевого вала относительно ведущей шестерни реечного механизма направляет поток рабочей жидкости в нужную полость гидроцилиндра до тех пор, пока водитель не остановит движение рулевого колеса, а рейка не займет заданное положение.
При этом будет устранено рассогласование в положении рулевого вала и ведущей шестерни, и клапан направит жидкость в перепускной канал.
Эта особенность гидравлической системы определяет необходимость для водителя следить за тем, чтобы не доводить механизм до упоров в крайних положениях, что приведет к пиковым нагрузкам на рулевые тяги и в гидравлической системе привода рулевого управления.
Рис.19. Элементы рулевого управления Chevrolet Aveo
1. Крышка бачка, 2. Поролоновый вкладыш, 3. Вставка, 4. Гайка, 5. Расширительный бачок, 6. Хомут, 7. Хомут крепления трубопровода, 8. Подающий трубопровод, 9. Напорный трубопровод, 10. Возвратный трубопровод, 11. Стяжной винт разрезного шлицевого соединения рулевого вала, 12. Винт крепления гидравлического насоса рулевого управления, 13. Гидравлический насос, 14. Хомут крепления рулевого механизма, 15. Рулевой механизм, 16. Вал рулевого механизма, 17. Рулевой вал с карданным шарниром, 18. Рулевое колесо
Рис.20. Схема механизма рулевой рейки Авео Т250
1. Наконечник рулевой тяги, 2. Контргайка, 3. Хомут пыльника, 4. Пыльник, 5. Хомут пыльника, 6. Рулевая тяга, 7. Направляющая втулка рейки, 8. Стопорное кольцо, 9. Втулка, 10. Уплотнительное кольцо, 11. Рулевая рейка, 12. Внутренний уплотнитель рейки, 13. Корпус рулевого механизма, 14. Резинометаллическая втулка, 15. Гидравлический трубопровод, 16. Стопорное кольцо, 17. Уплотнение вала, 18. Подшипник вала, 19. Ведущий вал-шестерня с клапаном управления, 20. Уплотнитель вала, 21. Упорная втулка, 22. Подшипник вала, 23. Стопорное кольцо, 24. Гайка, 25. Нижняя крышка, 26. Нажимной башмак, 27. Пружина, 28. Регулировочная пробка, 29. Контргайка
Снятие и установка рулевого управления Шевроле Авео Т-250
Отсоедините отрицательный провод аккумуляторной батареи. Прежде, чем снимать модуль подушки безопасности, подождите несколько минут.
Установите рулевое колесо в среднее положение.
Открутите два боковых винта, крепления модуля подушки безопасности водителя.
Снимите модуль подушки безопасности и отсоедините разъемы звукового сигнала и подушки безопасности.
Открутите гайку рулевого колеса и крепежный зажим.
Снимите рулевое колесо с помощью съемника. При установке совместите метки на рулевом колесе и валу рулевой колонки, поверните влево кулачок отключения указатели поворота на рулевом колесе.
При необходимости отцепите контактное кольцо от рулевого колеса.
Установка производится в обратом порядке.
Рис.21. Рулевая колонка и указатели поворотов
1. Нижняя облицовочная панель, 2. Винт, 3. Верхняя облицовочная панель, 4. Винт
Переключатель указателей поворотов
Отсоедините отрицательный провод аккумулятора.
Открутите винты 2 (рис.21) крепления нижней облицовочной панели 1 рулевой колонки и снимите ее.
Поверните рулевое колесо так, чтобы открыть доступ к винтам 4 крепления верхней облицовочной панели 3 рулевой колонки.
Открутите винты крепления верхней облицовочной панелей рулевой колонки и снимите ее.
Снимите переключатель указателя поворота, прижав язычки на обеих сторонах корпуса переключателя.
Отсоедините разъемы электропроводки от переключателя указателей поворотов.
Установка производится а обратном порядке.
Снятие и установка замка зажигания Chevrolet Aveo
Отсоедините отрицательный провод от аккумуляторной батареи.
Снимите нижнюю облицовочную панель рулевой колонки, открутив винты.
Установите ключ в замке зажигания в положение АСС и извлеките кодовый цилиндр из корпуса замка зажигания. Для этого прижмите вниз пружину фиксатора подходящим инструментом и извлеките кодовый цилиндр.
Открутите крепежный винт замка зажигания.
Отключите проводку и извлеките корпус замка зажигания.
Установка производится в обратном порядке.
Снятие и установка вращающегося контактного сочленения
Отсоедините провод отрицательной клеммы аккумуляторной батареи.
Снимите модуль подушки безопасности водителя. Снимите рулевое колесо.
Снимите верхнюю и нижнюю закрывающие панели рулевой колонки. Снимите коленный буфер водителя.
Отсоедините разъёмы подушки безопасности водителя и звукового сигнала от нижней части рулевой колонки Шевроле Авео. Вывинтите винты и выбросьте их.
Снимите часовую пружину с рулевого вала.
Установите передние колеса в положение прямолинейного движения. Закрепите соединение винтами.
Поверните лепесток вращающегося контактного сочленения по часовой стрелке до упора (не прикладывая усилий).
Затем поверните лепесток соединения против часовой стрелки приблизительно на три оборота до нейтрального положения.
Совместите метки на корпусе вращающегося контактного сочленения.
Подключите разъёмы к нижней части рулевой колонки. Установите коленный буфер водителя.
Установите верхнюю и нижнюю облицовочные панели рулевой колонки. Установите рулевое колесо.
Установите модуль подушки безопасности водителя.
Присоедините провод к отрицательному выводу аккумуляторной батареи.
Рулевая тяга Шевроле Авео Т250
Снятие и установка наконечника рулевой тяги
Поверните руль до упора в сторону снимаемого шарнира.
Открутите гайку крепления шарового пальца наконечника рулевой тяги. При установке затяните на момент 45 Нм.
Ослабьте контргайку наконечника рулевой тяги. При установке затяните на момент 54 Нм.
Выпрессуйте палец наконечника из рычага поворотного кулака при помощи съемника.
Снимите наконечник с рулевой тяги, обязательно открутив его и сосчитав при этом количество оборотов. При установке накрутите новый наконечник на то же количество оборотов.
Установка производится в обратном порядке.
Снятие и установка рулевой тяги
Отсоедините наконечник рулевой тяги от поворотного кулака.
Ослабьте контргайку и отверните наконечник, удерживая рулевую тягу от проворачивания гаечным ключом.
Сосчитайте число витков резьбы наконечника рулевой тяги при отворачивании, чтобы можно было предварительно отрегулировать схождение передних колес при установке.
Снимите хомуты пыльников рейки и снимите пыльники.
Поверните вал рулевого механизма так, чтобы сочленение рулевой рейки с рулевой тягой максимально выдвинулось из корпуса рулевого механизма.
Удерживая рейку рулевого механизма рожковым ключом, другим ключом открутите рулевую тягу.
Установка производится в обратном порядке.
Снятие и установка рулевого механизма
Установите колеса в положение прямолинейного движения. Снимите колеса.
Отсоедините подающий и возвратный трубопроводы гидроусилителя рулевого управления и заглушите их при помощи пробок. При установке затяните штуцеры трубок моментом 22 Нм.
Открутите гайки крепления пальцев наконечников рулевых тяг к поворотным кулакам. При установке затяните гайке на момент 60 Нм.
Извлеките пальцы наконечников рулевых тяг из поворотных кулаков при помощи съемника. Отсоедините штангу стабилизатора поперечной устойчивости.
При установке загните гайки крепления штанги стабилизатора на момент 45 Нм. Отсоедините шаровую опору от поворотного кулака.
При установке затяните гайку крепления пальца шаровой опоры к поворотному кулаку моментом 100Нм.
Открутите стяжной винт разрезного шлицевого соединения вала рулевой колонки. При установке затяните болт моментом 22 Нм.
Открутите винты крепления нижней опоры двигателя к поперечной балке. Подставьте домкрат под балку.
Открутите гайки крепления подрамника к кузову автомобиля. При установке затяните гайки на момент 150 Нм.
Опустите домкрат и снимите подрамник.
Открутите гайки болтов крепления рулевого механизма. При установке затяните гайки моментом 50 Нм. Снимите рулевой механизм в сборе.
Установка производится в обратном порядке.
После установки заполните систему маслом и произведите операцию удаления воздуха из гидравлической системы.
Замена рулевой рейки Шевроле Авео Т250
Демонтируйте наконечники рулевых тяг.
Снимите рулевые тяги.
Демонтируйте ведущий вал-шестерню в сборе.
Шариковый подшипник вала шестерни надлежит аккуратно стаскивать с участием облегченного постукивания по валу.
Отверните контргайку и регулирующую заглушку.
Выньте пружину и скользящий упор рулевой рейки.
Выньте упорное кольцо из картера рулевого устройства.
Выньте рулевую рейку из картера.
Проконтролируйте детали реечной передачи на отсутствие порчи и деформаций.
Проконтролируйте ведущий вал-шестерню с клапаном управления на отсутствие порчи.
Проконтролируйте внутренние шарниры рулевых тяг и шаровые шарниры наконечников.
После осмотра и замещения всех отбракованных частей произведите сборку рулевого устройства в обратном порядке.
При монтаже скользящего ограничения рулевой рейки промажьте упор, пружину и регулирующую заглушку консистентной смазкой.
После сборки всех элементов рулевого устройства произведите предварительную корректировку нагрузки скользящего ограничения.
В процессе сборки и установки рейки зажмите детали фиксации следующими моментами:
- самоконтрящаяся гайка основного вала-шестерни - 30 Нм;
- внутренний шарнир рулевой тяги - 90 Нм;
- контргайка наконечника рулевой тяги - 60 Нм,
- гайка фиксации шарового пальца наконечника - 60 Нм.
Корректировка прижимного усилия скользящего ограничения - После установки реечного рулевого механизма, доливки гидравлической жидкости и устранения воздуха из системы произведите корректировку.
При этом передние колеса автомобиля обязаны быть вывешены, а руль обязан находиться в среднем позиционировании.
1. Нажимной башмак, 2. Пружина, 3. Регулировочная пробка, 4. Контргайка
Регулировка зазора зубчатого зацепления в рулевом механизме
Очистите регулировочную пробку (3) и контргайку (4) от загрязнения.
Нанесите метки на регулировочную пробку (3) и на корпус рулевого механизма. Нанесите новую метку на корпус, на расстоянии 5 мм от старой в направлении закручивания пробки.
Доверните регулировочную пробку (3) до совпадения метки на ней до новой отметки и зафиксируйте ее контргайкой (4).
Поверните механизм из одного крайнего положения в другое и убедитесь в отсутствии заеданий при движении рулевой рейки.
Отсоедините отрицательный провод от аккумуляторной батареи.
Снимите подрулевые переключатели.
Снимите нижнюю облицовочную панель приборной панели.
Снимите верхнюю и нижнюю облицовочные панели рулевой колонки.
Снимите рулевое колесо. Снимите вращающееся контактное сочленение.
Открутите винты выключателя индикатора забытого ключа зажигания и снимите выключатель индикатора забытого ключа зажигания.
Снимите подсветку прорези замка, открутив винт крепления.
Снимите замок зажиганий. Установите рулевое управление в положение прямолинейного движения.
Открутите стяжной болт на верхнем соединительном фланце рулевого вала.
При установке стяжной болт вкручивается сразу после введения рулевого вала в стяжной фланец.
Открутите болты, удерживающие задний кронштейн рулевой колонки. При установке затяните моментом 22 Нм.
Открутите гайки, удерживающие передний кронштейн рулевой колонки.
При установке затяните моментом 22 Нм. Выведите рулевую колонку из фланца рулевого вала.
Установка производится в обратном порядке.
Система гидроусилителя рулевого управления Авео 250
Для заправки системы гидроусилителя рулевого управления (ГУР) рекомендуется использовать жидкость DEXRON.
Уровень жидкости определяется или по отметкам на расширительном бачке, или по отметкам на указателе уровни жидкости на крышке расширительного бачка.
Определение уровня жидкости производится после прогрева жидкости до рабочей температуры. Уровень жидкости должен находиться между отметками МАХ и MIM. При необходимости долейте жидкость.
В случае если проверка уровня производится на холодную, уровень жидкости должен быть на отметке MIN.
Замена насоса ГУР Шевроле Авео Т250
Снимите поликлиновый ремень привода вспомогательных систем (Насос в сборе - двигатель 1.4 и 1.5).
Отсоедините от гидравлического насоса напорную и подающую трубки. Слейте масло из гидравлической системы в заранее приготовленную емкость.
Открутите гайки крепления насоса ГУР и снимите его. При установке затяните гайки моментом 25 Нм.
Установка производится в обратном порядке.
После установки наполните систему маслом и произведите операцию удаления воздуха из гидравлической системы.
Снятие и установка расширительного бачка
Откачайте жидкость из расширительного бачка.
Освободите хомуты шлангов и снимите оба шланга. Заглушите шланги пробками для защиты от грязи.
Открутите крепежные винт и гайки и снимите расширительный бачок.
Установка производится в обратном порядке.
После установки заполните систему и произведите операцию удаления воздуха из гидравлической системы.
Удаление воздуха из системы рулевого управления
Для заправки гидравлической системы усилителя рекомендуется использовать жидкость DEXRON.
Поверните рулевое колесо до упора влево и заправьте жидкость в гидросистему руля до отметки MIN.
Запустите двигатель. Еще раз проверьте уровень жидкости при запущенном двигателе, работающем на немного ускоренном холостом ходу. При необходимости долейте жидкость до уровня отметки MIN.
Для удаления воздуха поворачивайте рулевое колесо из одного крайнего положения а другое (при этом не доводя его до упора>. При необходимости доливайте жидкость до отметки MIN.
Повторяйте данное действие до тех пор, пока в расширительном бачке не перестанут всплывать воздушные пузырьки.
Произведите пробную поездку. Проверьте уровень жидкости, при необходимости долейте.
Замена рулевого вала Лачетти
В этой статье рассмотрим такой вопрос, как замена рулевого вала Лачетти. Его замена необходима при таком симптоме, как заедание руля.
Выход из строя подшипников крестовин промежуточного вала Шевроле Лачетти довольно не редкий случай. Это проявляется в подклиниваниях или люфтах при вращении рулевого колеса. Также возможны посторонние звуки в рулевом управлении.
Заедает руль Лачетти
Но я считаю, что это ошибочное решение. Лучше набить пыльник водостойкой смазкой. Это, мне кажется, более верное решение по продлению срока службы подшипников крестовины.
1 — нижний карданный шарнир; 2 — пыльник; 3 — уплотнитель; 4 — верхний карданный шарнир.
Чтобы на некоторое время облегчить вращение руля, достаточно обрызгать крестовину из баллончика WD-40, а ещё лучше силиконовым спреем-смазкой. Например, такой, которой я обрабатывал резиновые уплотнители
Как это сделать не снимая защитный чехол? Очень просто. В чехле есть небольшая прорезь для стекания конденсата и т.п. Она находится внизу и, при ровно стоящих колёсах, её не видно.
Нужно провернуть руль либо вправо, либо влево и она окажется сверху
Достаточно вставить в эту прорезь трубочку от баллончика и не жалея набрызгать смазку под чехол
После этого покрутить руль вправо-влево и дать немного постоять, чтобы смазка проникла куда нужно. Как правило, после этого руль крутится без проблем.
Пошаговая замена рулевого вала Лачетти
Нужно установить колеса в положение прямолинейного движения автомобиля.
Опускаем рулевое колесо в нижнее положение (можно этого и не делать, но так удобнее). В районе педалей находим вал рулевого управления. На валу видим клемное соединение. Ключом на 12 мм или на 14 мм (у кого как) отворачиваем болт этого соединения. Сдвигаем вилку карданчика. Если идёт плохо, тогда можно воспользоваться WD-40, либо отверткой раздвинуть паз вилки.
В подкапотном пространстве головкой на 10 мм отворачиваем болт клеммного соединения вилки нижнего карданного шарнира промежуточного рулевого вала с хвостовиком вала-шестерни рулевого механизма и также сдвигаем его.
Замена рулевого вала Лачетти
Теперь нужно всё той же головкой на 10 мм отвернуть три гайки крепления пластины уплотнителя промежуточного вала к щитку передка. Их расположение отмечено кружочками
Теперь остается вытянуть рулевой вал на себя и снять его в сборе с автомобиля.
Новый промежуточный рулевой вал ставим в обратной последовательности. Вилки карданных шарниров промежуточного вала располагаем так, чтобы болты клеммных соединений проходили через проточки на валу рулевого управления и на хвостовике вала-шестерни. Болты затягиваем предписанным моментом, который составляет 25 Нм
Но нужно помнить, что это рулевое управление и наряду с тормозной системой это самые главные системы, от которых зависит безопасность эксплуатации транспортного средства! Любая халтура и неопытный ремонт могут привести к очень печальным последствиям.
Тут решает каждый сам, как выйти из данной ситуации. Потратить больше денег, но сэкономить время и нервы, а также сохранить безопасность, или сэкономить деньги, но потратить время, нервы и не быть уверенным в безопасности. Нужно понимать, что лучше, чем производитель, Вы не сделаете, каким бы мастером Вы не были.
Но если всё же решили менять крестовины, то работа эта не сложная. Хотя бывают трудности с выпрессовкой старой крестовины. Тут уж как пойдёт. Главное, пометьте взаимное расположение вилок карданчика, чтобы потом поставить точно также. И старайтесь использовать тиски для выпрессовки, а не кувалду)))
Как видим, замена рулевого вала Лачетти не сложна и по силам даже начинающему автолюбителю.
Рулевая крестовина шевроле лачетти также напоминает клиенту о необходимости проведения тех или иных процедур — в том числе и о замене крестовины кардана рулевого механизма.
Основная беда этого узла — люфт, который может возникнуть в результате сильного износа. На ранней стадии его появления он может быть устранен регулировкой, но если он достиг существенной величины, единственное спасение — это замена крестовины рулевого вала Лачетти.
Снятие промежуточного вала рулевого управления Шевроле Лачетти
К сожалению, эту беду не так-то просто распознать. Она становится составной рулевая крестовина шевроле лачетти так называемого суммарного люфта рулевой колонки, так что для выявления места локализации описанной проблемы потребуется подробная диагностика всего узла. Еще одна достаточно распространенная неисправность — износ опорных подшипников которые, к слову говоря, также требуют регулярной смазки.
Будучи неразборными деталями, они ремонту или восстановлению не подлежат. Так что при образовании в них люфта, эти элементы в любом случае придется менять на новые.
Замена рулевого вала Лачетти
И, наконец, самая неприятная из неисправностей — деформация или рулевая крестовина шевроле лачетти крестовины. При этом управляемость машины либо существенно снижается, либо вовсе становится невозможным управлять поворотом передних колес. Причиной тому в большинстве случаев становится ДТП, реже — попадание в крестовину постороннего предмета. Было 3 варианта: Гур, Рейка, Крестовина. Самое дешевое было поменять крестовину, поэтому с нёё и начал, на ней же и остановился: Собрал свои инструменты и поехал в гараж.
Для начала надо выкрутить 2 болта крепления рейки промежуточного вала. Вал в салоне Вал рулевая крестовина шевроле лачетти капотом Вал под капотом Далее откручиваем уплотнитель, который задерживает грязь и пыль от проникновения в салон.
К стати, на ауди и иойотах крестовины без пыльников.
Рулевая крестовина шевроле лачетти сказали мне мастера, которые меняли мне крестовину. Почему шевроле их ставит, не понятно. Без него, крестовина выхаживает на порядок дольше. Очень. В чехле есть небольшая прорезь для стекания конденсата и. Она находится внизу и, при ровно стоящих колёсах, её не. Нужно провернуть руль либо вправо, либо влево и она окажется сверху Достаточно вставить в эту прорезь трубочку от баллончика и не жалея набрызгать смазку под чехол После этого покрутить руль вправо-влево и дать немного постоять, чтобы смазка проникла куда.
Как рулевая крестовина шевроле лачетти, после этого руль крутится без проблем. Пошаговая замена рулевого вала Лачетти Нужно установить колеса в положение прямолинейного движения автомобиля. Опускаем рулевое колесо в нижнее положение можно этого и не делать, но так удобнее.
В районе педалей находим вал рулевого управления.
На валу видим клемное соединение. Ключом на 12 мм или на 14 мм у кого как отворачиваем болт этого соединения.
Сдвигаем вилку карданчика. Если идёт плохо, тогда можно воспользоваться WD, либо отверткой раздвинуть паз вилки.
В подкапотном пространстве головкой на 10 мм отворачиваем болт клеммного соединения вилки нижнего карданного шарнира промежуточного рулевого вала с хвостовиком вала-шестерни рулевого механизма и также сдвигаем .
Замена крестовины промежуточного рулевого вала у лачетти
В этой статье рассмотрим такой вопрос, как замена рулевого вала Лачетти. Его замена необходима при таком симптоме, как заедание руля.
Выход из строя подшипников крестовин промежуточного вала Шевроле Лачетти довольно не редкий случай. Это проявляется в подклиниваниях или люфтах при вращении рулевого колеса. Также возможны посторонние звуки в рулевом управлении.
То есть, замена рулевого вала Лачетти необходима, когда симптомы такие — заедает руль Лачетти, плохо крутится руль Лачетти, проблемы при вращении руля Лачетти
Chevrolet Lacetti «Nubira» › Бортжурнал › Уже вторая замена крестовины рулевого вала. Мануал.
Застучало что-то в рулевом, сразу почему-то подумали на тягу. Пошатали с отцом рулем, точно тяга. Купил тягу, хомут. Снял пыльник, начал откручивать наконечник, но не успел выпрессовать его и осенило. Надо еще раз все проверить. Давай опять качать рулем, а это и не тяга… Давай все осматривать, а это оказался снова проклятый нижний карданчик… тягу в руки и обратно на рынок, поменял на крестовину.
1) Выравниваем колеса
2) Откручиваем болт фиксации серьги на валу рейки.
3) Откручиваем 3 гайки крепления салонного пыльника. Я не знаю зачем, но многие отпускают еще и ГТЦ, зачем — не понятно. Все откручивается и так легко, главное приноровиться и взять удобный инструмент.
4) Под капотом все. В салоне сразу снимаем подрулевой кожух. Крепится он на двух саморезах за рулем, один слева и второй справа. И два самореза и винт М4 снизу.
5) Дальше снимаем нижнюю пластиковую панель под рулем. ее держит несколько клипс, два самореза вверху карманчика и рычаг открывания капота.
Рычаг отщелкикается защелкой(ее натянуть на себя) и выдвигается к педалям.
6) Отодвигаем сидение как можно дальше. Ложимся под руль спиной на порог, скрючиваясь в позу «ЗЮ».
Откручиваем рулевую колонку. У многих снимался промежуточный рулевой вал и без снятия колонки, но мне как обычно не повезло.
Ее держит две гайки (ближе к рулю)
И две гайки и два болта ближе к педальному узлу
Если осталась вмятина во лбу от приземлившейся на вас рулевой колонки, то поздравляю, вы справились с этим пунктом.
7) Дальше откручиваем болт фиксации серьги верхнего карданчика(который держит серьгу на рулевой колонке). Аналогично как в пункте 1.
Расклиниваем серьгу и под капотом, и в салоне. Покачивающими движениями снимаем серьгу с рулевой рейки, затем с рулевой колонки. Наоборот скорее всего не получится.
8) Меняем крестовину и собираем все в обратной последовательности.
Расписывать как менять саму крестовину не стал, т.к. фотографиями толком не опишешь этот, хоть и довольно простой, процесс. Лучше посмотреть на ютюбе про замену крестовин. Они все меняются одинаково, хоть на кардане ГАЗели, хоть в рулевой лача. Главное потом завальцевать хорошо.
ВНИМАНИЕ! НЕ в коем случае не допускайте поворота руля влево-вправо на оборот, на случай если захотите поиграться. Ибо потом после установки, на первом же повороте порвете шлейф контактной группы(ибо он не бесконечный)
Видео: Lacetti, крестовина рулевого вала.
Видео: Замена крестовины рулевого вала Lacetti своими руками.
Недостатки Шевроле Лачетти
К недостаткам можно отнести слабое качество кузова. Металл достаточно слабый и тонкий, лакокрасочное покрытие быстро изнашивается. Расход топлива владельцы считают великоватым. Стоит отметить, что Chevrolet достаточно чувствителен к топливу. Также за Lacetti закрепилась репутация дёрганой машины. При пробеге более 50 тысяч километров часто возникает перекос дверей и закрываются они гораздо сложнее.
Lacetti выпускается как с автоматической коробкой передач, так и с механической. Как и в любом автомобиле, трансмиссия периодически становится неисправной. Обычно это возникает из-за поломок карданного вала. Чаще всего они возникают из-за износа крестовины.
Крестовина считается подвижным соединением деталей карданного вала. Этот шарнир обеспечивает соосность всех вращающихся элементов. В конструкцию входят: две вилки, четыре шипа, игольчатые подшипники, стопорные кольца. Периодически требуется замена крестовины Лачетти.
Замена крестовины рулевого вала Chevrolet Лачетти в автомастерских города Орел
7 компании по ремонту автомобилей
улица Гайдара, дом 54
Авиационная улица, дом 27
Признаки износа крестовины
Зачастую, автомобилисты, не обращают внимания на малозначимые признаки того, что пора сделать ремонт, и ждут, пока проблема заявит о себе во всеуслышание и это чревато последствиями, особенно, если речь заходит о потере управляемости автомобиля.
Первые признаки износа крестовины проявляются в виде:
- наличия ощутимого сопротивления рулевого колеса при вращении на скорости свыше 80 км/час;
- запоздалого поворота колеса и потери чувствительности (задержка отклика колес и рулевого вала);
- увеличенного угла свободного хода колес (в народе этот признак еще называют «Люфт руля»);
- неравномерного вращения рулевого колеса, рулевое колесо двигается резкими рывками;
- явного скрежета или стука, возникающего при вращении руля, особенно ощутимым и явным скрежет становится на неровной дороге.
Читать дальше: Запчасти на ваз 1111 ока
Чаще всего автомобилисты обращаются в автосервис для замены механизма крестовины рулевого вала только при появлении последнего признака неисправности, а зря, ведь в случае возникновения экстренной ситуации рулевое управление не сможет адекватно отреагировать на усилия водителя, а иногда, и вовсе, возможен отказ рулевого управления, этот уже чревато очень крупными неприятностями.
Ремонт крестовины вала производиться каждые 50 – 100 тыс., лучше чаще, иначе придется его полностью заменить на новый.
Для замены потребуется приобретение крестовины – в среднем 150-300 руб., некоторые автосервисы утверждают, что для корректной работы рулевого управления, нужно полностью рулевой вал (4 – 7 тыс. руб.), однако на большинстве автомобилей достаточно поменять только крестовину.
Chevrolet Lacetti «Nubira» › Бортжурнал › Замена крестовины рулевого карданчика или адский геморрой
Смотрю в бортжурналах всплыла тема про крестовину рулевого карданчика.
Решил написать небольшую статейку.
Началось с того, что уль начал туже вращаться, затем перешло на стадию закусывания. Посмотрел, а там разорван пыльник. Разработал с помощью WD-40, затем забил литолом.
Через месяц появился люфт рулевого колеса, меньше чем через пол года был жутки стук. Кое-как нашел отдельно крестовину, купил ее. Прошлым летом это было, купил ее за 140 грн
Далее началось самое интересное.
Начал снимать промежуточный рулевой вал, на котором собственно и стоит карданчик. Один в салоне, второй под капотом.
Про-долбался я целый день, так его и не сняв. Чтобы его снять по идее нужно ослабить серьги на соединениях и просто снять без особых усилий. Но не тут то было. Ослабив серьги, вал не снимался ни на соединении в салоне, ни под капотом. Дело в том что его как бы расклинивало. Если подать его под капот больше, он упирается там и не снимается в салоне и тоже самое наоборот. Про-долбался я как и сказал целый день, так и не снял.
Уже была мыслишка плюнуть отдать денег на СТО и пусть меняют. В конце концов я зажлобился отдавать кому-то деньги за пустяковую работу.
Начитавшись форумов с самого утра следующего дня я снял полностью рулевую колонку.
Только после этого я смог нормально снять вал. На снятие рулевой колонки ушло не больше часа.
НО! Очень важно при снятии подушки не провернуть шлейф на самой рулевой колонке, лишний оборот вправо или влево — разрыв шлейфа при повороте руля после сборки! Опять же поставил метки на руле и на колонке, дабы не промазать на пару зубьев. При снятии подушки решил перестраховаться и отключил массу на АКБ.
Вал после снятия крестовины
А вот и сама крестовина
Снимается и ставится очень легко. Сильно описывать не стану, в интернете много инфы на эту тему.
Когда поставил новую крестовину, корпуса подшипников(шляпки) завальцевал точечно керном по периметру.
При сборке ролики подшипников смазал смазкой «Шрус».
Ну а дальше сборка в обратном порядке уже.
На замену крестовины ушло не более получаса, при том, что делал эту операцию первый раз.
Главное не повредить шляпки при сборке. Простукивать через мягкую проставку(латунный стержень в моем случае)
По сути основной геморрой был снять вал.
Неисправности карданного вала Лачетти:
Наличие люфта. Обычно эта поломка возникает при сильном износе. Если заметить неисправность сразу, то достаточно произвести регулировку.
Поломка крестовины. Возникает она из-за попадания в деталь посторонних предметов. В итоге крестовина деформируется и приходит в негодность. Управлять автомобилем становится гораздо сложнее или вовсе невозможно. Также крестовина может изнашиваться естественным образом, но для этого требуется немало времени. Деталь изготавливается из очень прочного материала — легированной стали. В этом случае ремонт не поможет, требуется замена крестовины Лачетти
Износ опорных подшипников. Чаще всего это возникает из-за недостаточного количества смазочного вещества. Здесь выход один. Регулярно следить за наличием смазки. При поломке ремонту не подлежат. Их можно только заменить.
Видео: замена рулевой крестовины шевроле лачет
Новые отзывы об автосервисах (замена крестовины рулевого вала chevrolet lacetti) в Орле
Светлана о компании Автотест , 27 января, 14:50
Хочу поблагодарить за ремонт автомобиля. Спасибо за ваш труд, в очередной раз убеждаюсь что работают профессионалы. ОГРОМНОЕ вам спасибо
Светлана о компании Автотест , 27 июля 2020, 22:08
Огромное спасибо за ремонт. Работают профессионалы, настоящие мастера. Точно определяют причину неисправности, работы выполняют быстро и качественно. Спасибо за ваш труд. Спасибо за отремонтированный автомобиль
Читайте также:
