Замена рулевого наконечника Матиз

Если вы решили заменить рулевой наконечник, то эта инструкция поможет вам разобраться с ценовой категорией. Начнём с того, что оригинальные наконечники при курсе доллара на сегодняшний день обойдётся вам примерно около пятьсот рублей. Также есть аналог фирмы FЕNОХ он будет стоить немного дешевле, примерно 300 рублей. Есть ещё одна на плохая на наш взгляд фирмы производителя - CEKD5 он предлагает вам отдать примерно около четырёх сот рублей. Выбор в любом случае за вами, ведь как говорится, на вкус и цвет товарищей нет. Если вы решили поменять рулевой наконечник самостоятельно без помощи специалистов, то придётся выполнять работу предельно аккуратно, ведь если вы отвекётесь и выполните что-то не так, то вам придётся обращаться к опытным работникам на СТО отваливать кучу денег, да и не факт что вместе с этим вы не повредите чего другого. Поэтому хорошенько подумайте стоит или нет. В целом работа не пыльная, самое главное, что инструментов вам нужно будет совсем не много. Как выполнить процедуру самостоятельно поможет видеоинструкция предоставленная ниже.

Для начала нам нужно будет демонтировать колесо с нужной стороны.

Теперь возьмём пассатижи и с их помощью стянем шплинт, который расположен на поворотном кулаке, он прикручен, поэтому постарайтесь выкрутить.

Теперь вы должны для себя пометить насколько рулевая тяга закручена, можете взять всё что угодно пометьте чем-нибудь что не сотрётся.

Теперь возьмём ключ на семнадцать и с его помощью постараемся ослабить контрольную гайку.

Следующим действием нужно ослабить палец наконечника, воспользуйтесь молотком, постучите немного .

Теперь наконечник, обязательно запоминая на сколько оборотов вы выкручивали, открутим его.

Теперь можем заменить его и с усилием фиксируем.

Как правильно выполняется ремонт рулевой рейки автомобиля Матиз

рулевая рейка

Однако для любой техники, даже если она отличается повышенной надёжностью, приходит такой момент, когда и она начинает выходить из строя. И конечно же, приходится делать и ремонт рулевой рейки автомобиля Матиз. В данной статье мы расскажем, как определить, что необходимость в выполнении такой работы назрела и как её можно произвести без лишних временных и финансовых затрат.

Как определяется наличие неисправности в рулевой рейке

Задачей рулевой рейки является обеспечение надёжного соединения рулевой колонки и колёс в единую систему. Кроме того, она предназначена для создания условий, гарантирующих оперативную реакцию автомобиля на действия, предпринимаемые водителем. От того, насколько надёжно будет функционировать этот узел, зависит уровень безопасности движения автомобиля и его управляемость.

Причинами, способными спровоцировать необходимость производить ремонт рулевой рейки на автомобиле Матиз, чаще всего являются:

• Насущная необходимость часто ездить по дорогам с некачественным покрытием.
• Попадания автомобильного колеса в глубокую яму на большой скорости.
• Привычка резко ускорять движение автомобиля, не обращая при этом внимание на то, что рулевое колесо занимает крайнее левое или крайнее правое положение.
• Регулярный наезд на бордюры, что часто происходит при парковках.

Признаки, позволяющие определить наличие неисправности в рулевой рейке

Любой водитель может самостоятельно определить возникновение неисправности рулевой рейки по следующим признакам:

1. Очень тяжело выполняется вращение рулевого колеса, а снизу раздаются посторонние звуки, напоминающие свист. Причиной этого может быть понижение уровня жидкости ГУР до минимальной отметки из-за наличия утечки, или наличие износа в роторной паре.
2. Руль крутится туго, однако после набора скорости всё приходит в норму, и сопровождается это очень неприятным шумом. Возможно, это происходит из-за наличия задиров либо на роторной части, либо на привалочной поверхности.
3. Осуществлять поворот руля тяжело, но происходит это исключительно в одном из направлений: либо влево, либо вправо. Однако случается это только тогда, когда температура ГУР опускается ниже 30оC, а после прогрева её до 60оC ситуация нормализуется.
4. Угол поворота руля отличается от реального угла, на который поворачиваются передние колёса автомобиля. При этом ухудшается управляемость машиной и её начинает бросать при выполнении поворотов.
5. При передвижении по некачественному дорожному покрытию возникает вибрация рулевого колеса.
6. На пыльниках рулевой рейки заметно подтекание жидкости и в бачке ГУР снизился её уровень.
7. При выполнении манёвра поворота руль не возвращается в исходное состояние или делает это с большим затруднением. Причиной этого может являться наличие деформации на валу рейки или её картере.

ремонт своими руками

Как самостоятельно выполнить ремонт рулевой рейки автомобиля Матиз

Конечно, самым простым вариантом устранения неисправности в рулевой рейке является обращение к специалистам СТО, которые выполнят эту работу быстро и квалифицировано. Однако бывает так, что этого самого СТО просто нет поблизости или стоимость выполнения работ в нём такова, что невольно возникает мысль о проведении ремонта самостоятельно. И мы с удовольствием поможем всем желающим, расписав ниже все этапы выполнения операции.

Необходимые для выполнения ремонта инструменты

• гаечный ключ на 17;
• съёмник для демонтажа шаровых;
• молоток средней тяжести;
• пассатижи;
• отвёртка;
• накидной ключ на 32.

Пошаговая инструкция выполнения работы по ремонту рулевой рейки

Для того, чтобы выполнение этой работы было максимально удобным, машину следуют загнать на смотровую яму или же на эстакаду. Только после закрепления автомобиля с целью предотвращения самопроизвольного его смещения в процессе работы можно приступать к ремонту.

1. Необходимо приподнять одну сторону машины с помощью домкрата и снять правое колесо.
2. Рулевое колесо до упора повернуть в левую сторону.
3. Расшплинтовать гайку, имеющуюся на наконечнике, и снять шплинт.
4. Используя ключ на 17, следует открутить гайку и полить сам палец антифризом или керосином. Дать ему немного постоять в таком виде.
5. Чтобы выдавить палец наконечника из рычага, используется специальный съёмник для демонтажа шаровых. В крайнем случае, если такового не найдётся, выполнить эту операцию можно и с помощью не очень тяжёлого молотка. Для этого необходимо нанести достаточно ощутимый удар по рычагу в том месте, где в нём сидит палец. После разъединения наконечник отводится к арке.
6. Рулевое колесо следует повернуть в правую сторону, не доводя при этом до упора. Спустившись в яму, надо снять проволоку, фиксирующую правую часть пыльника рулевой тяги.
7. С помощью пассатижей разжимаем хомут, фиксирующий левый край пыльника, и снимаем его.
8. Далее пыльник следует сдвинуть по тяге в сторону колеса. Чтобы при этом не произошло повреждения пыльника, необходимо смазать каким-нибудь маслом шток тяги, на котором он располагается.
9. На открывшемся шарнире тяги видим пластиковый колпачок белого цвета. Сдвигаем его с места, используя отвёртку, и перемещаем по поверхности штока рейки.
10. С помощью накидного ключа на 32, используя пазы на шарнире, необходимо открутить тягу. Чтобы проведение этой операции сделать более удобным, можно с помощью руля слегка подвинуть шток.
11. Как только произведём снятие тяги и удаление белого пластикового колпачка, откроется втулка, которая, как правило, и является причиной возникновения стука.
12. Вытащить втулку можно с помощью старого шофёрского способа, не требующего никаких специальных приспособлений. Для этого достаточно наличие металлической пластинки с двумя отверстиями и нескольких саморезов. Последние вкручиваются в мягкую часть втулки через отверстия планки. Далее крутим руль вправо и выдавливаем таким образом втулку.

рулевая рейка

Снятие и установка наконечника рулевой тяги

Снятие и установка наконечника рулевой тяги Daewoo Matiz

версия для печати

Отсоедините наконечник рулевой тяги от поворотного кулака в следующем порядке:

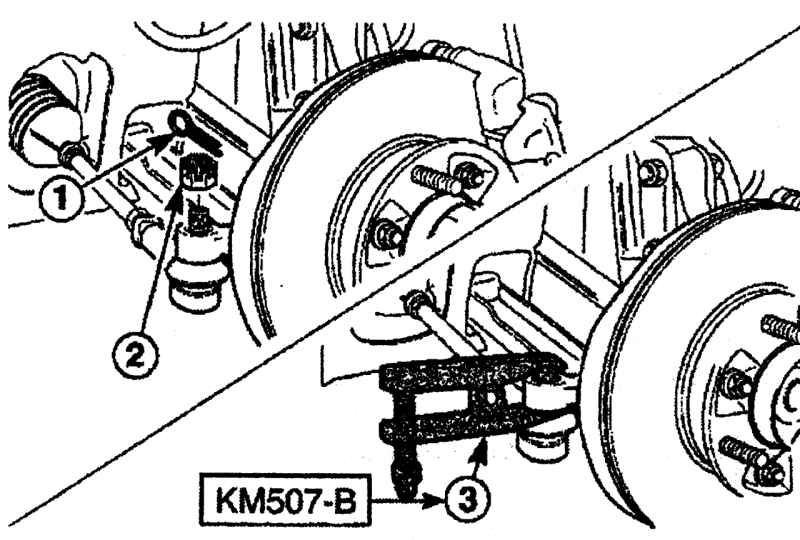

Рис. 6.40. Расположение шплинта (1) и корончатой гайки (2) и использование съемника КМ 507-В для отделения наконечника рулевой тяги (3) от поворотного кулака

- снимите шплинт 1 (

Рис. 6.41. Отметьте взаимное положение рулевой тяги, контргайки наконечника рулевой тяги и наконечника рулевой тяги (1)

- отметьте взаимное положение рулевой тяги, контргайки наконечника рулевой тяги и наконечника рулевой тяги 1 (

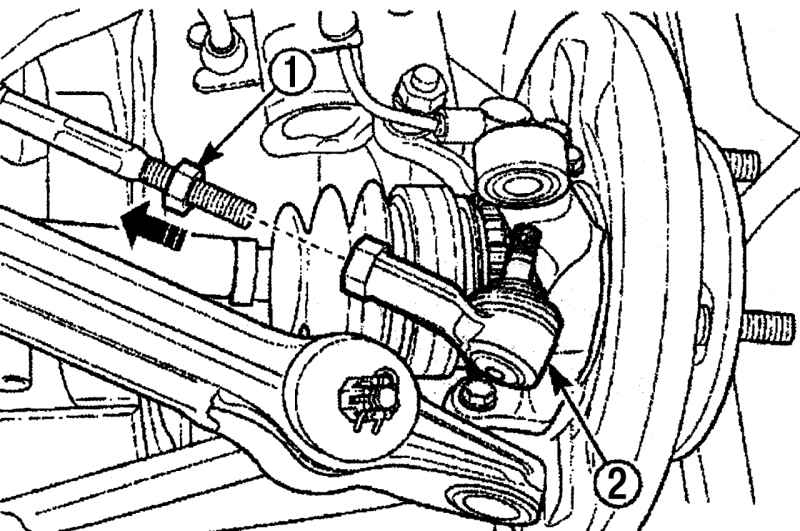

Рис. 6.42. После ослабления контргайки (1), выверните наконечник рулевой тяги (2)

- повернув против часовой стрелки, ослабьте контргайку 1 (

Рис. 6.43. Использование пружинных весов для проверки крутящего момента, который необходим для поворота рулевой тяги или пальца шарового шарнира

Пружинными весами проверьте крутящий момент, необходимый для поворота рулевой тяги или пальца шарового шарнира (

Рис. 6.44. Расположение и моменты затяжки контргайки (1) и корончатой гайки (2) крепления наконечника рулевой тяги

Затяните контргайку 1 (рис. 6.44) наконечника рулевой тяги моментом 35-55 Н·м.

Наверните корончатую гайку 2 крепления наконечника рулевой тяги к поворотному кулаку и затяните ее моментом 30-55 Н·м.

Выполните регулировку схождения, вращая регулировочную гайку.

Видео про "Снятие и установка наконечника рулевой тяги" для Daewoo Matiz

Замена рулевого наконечника Daewoo Matiz. Замена наконечника рулевой тяги Daewoo Matiz, проварачивается палец с гайкой, что делать Замена рулевой тяги Daewoo Matiz, первая часть: снятие

Как снять пыльник с рулевого наконечника

Во время сезонной смены шин осматривал элементы подвески и рулевого управления. Заметил на одном из пыльников на рулевом наконечнике трещенку. Дожидаться пока прорвется и пыль испортит рулевой наконечник, я не стал, да и цена вопроса копеечная.
Приобрел пыльники Febest HTRB-CL — не дорогие, добротно упаковано (картонная коробка, изделие запаяно герметично в полиэтилен),

и на вид сами пыльники выглядят качественно.

Процесс замены не отнимет много времени. Снимаем колесо. Вынимаем шплинт из рулевого наконечника и откручиваем гайку.
Далее для того, чтобы было легче вынуть палец рулевого наконечника нужно нагрузить вывешенное колесо — ведь, когда мы домкратили машину, то колесо очень сильно опустилось вниз и палец рулевого наконечника встал в неестественное для него положение.
Подставляем под тормозной диск упор (не вздумайте подкладывать кирпич!), причем обратите внимание, чтоб упор попадал только под тормозной диск, а жестяной пыльник проходил мимо упора.

После того как подставили упор, опускаем домкратом кузов автомобиля. Опускаем не до конца, а лишь до того положения кузова, которое примерно близко к горизонтальному. Автомобиль не должен всем весом стоять на подпоре, пусть часть веса остается на домкрате (на всякий случай).
Теперь с помощью съемника нужно выпрессовать палец рулевого наконечника. Стучать молотком по рычагу или пальцу наконечника, сами понимаете, НЕ рекомендуется.
После выпрессовки имеем

В целом старый пыльник еще бы походил, но лучше перебдеть, чем потом покупать новый рулевой наконечник за оригинал 2200 р. (аналог FEBEST за 380 р.). А еще после замены наконечников нужно сход развал делать (у нас это порядка 600 р.).
Перед установкой нового пыльника необходимо удалить старую смазку с пальца.

Когда будете вытирать смазку, не допускайте попадания грязи и пыли на шар пальца.

Теперь нанесите новую смазку на внутреннюю часть пыльника и на шар пальца. Я использую литол, т.к. он у меня есть, а так можно купить, в магазинах имеется специальная смазка для шаровых.
Установив пыльник на место, сожмите его, чтобы вышел воздух и лишняя смазка, если вы намазали много. Когда будете вставлять палец в отверстие, постарайтесь придержать пыльник в сжатом состоянии, чтобы под него опять не засосало воздух.
Закручивать гайку на пальце необходимо усилием 44 Нм.
Не забудьте установить шплинт на место!
Только теперь можно разгружать подвеску, т.е. поднимать кузов домкратом и убирать подпор. Почему важно только сейчас? Все элементы подвески и палец рулевого наконечника, в том числе, необходимо затягивать именно в том положении, в котором они потом будут работать.
Ставим колесо на место, не забываем затянуть хорошо гайки на колесе и всё готово!

При увеличенном свободном ходе рулевого колеса на автомобиле ваз 2108, ваз 2109, ваз 21099, проверьте осевой зазор и радиальный зазор в шаровых шарнирах рулевых тяг. Если ощущается свободный ход в шарнире или появилась коррозия на шаровом пальце, замените шаровой шарнир в сборе с наконечником.

ПРЕДУПРЕЖДЕНИЯ
Обязательно замените порванный пыльник шруса, иначе попавшие в шрус грязь и вода быстро выведут шрус из строя. Заменить пыльник шруса можно, не снимая наконечник с рулевой тяги. Погнутые внутренние наконечники рулевых тяг подлежат обязательной замене.

1. Затормозите автомобиль стояночным тормозом и установите упорные бруски под задние колеса. Вывесите соответствующее колесо, установите автомобиль на опору и снимите колесо.
2. Очистите гайку крепления рулевой тяги к поворотному рычагу и нанесите на резьбовое соединение жидкость типа WD-40, чтобы легче отвернуть гайку рулевой тяги.

3. Выньте шплинт гайки крепления шарового шарнира рулевой тяги к поворотному рычагу.

4. Отверните гайку крепления шарового шарнира рулевой тяги.

5. С помощью съемника выпрессуйте палец шарового шарнира рулевой тяги из поворотного рычага стойки.

6. Расконтрите болты крепления обеих рулевых тяг к рулевому механизму, отогнув отверткой концы стопорной пластины.

7. Ослабьте затяжку обоих болтов и отверните болт крепления снимаемой рулевой тяги.

8. Поверните соединительную пластину так, чтобы можно было отсоединить рулевую тягу от рулевого механизма.

9. Снимите рулевую тягу.

10. Зажмите рулевую тягу в тисках за шестигранник на соединительной муфте. Ослабьте контргайку крепления наконечника рулевой тяги.

11. Отверните наконечник рулевой тяги, считая число оборотов. Запишите это число. Заверните новый наконечник рулевой тяги на такое же число оборотов, что и при отворачивании наконечника.

12. Для замены пыльника снимите его уплотнительное кольцо.

13. Снимите пружинное кольцо.

14. Снимите пыльник с рулевого наконечника.

В рулевом управлении самой уязвимой является система рулевого привода, а именно рулевые тяги и внешние рулевые наконечники. Это как раз те элементы, которые в большей степени испытывают на себе все неровно – кочечные особенности наших дорог.

Ремонт рулевых тяг, по сути своей имеет прямой синоним – замена рулевой тяги или замена наконечника рулевой тяги. Дело в том, что сама рулевая тяга редко выходит из строя, если только водитель не приложит к этому упорных усилий, двигаясь по бордюрам, например.

Поэтому основным объектом процедуры ремонта (замены) рулевой тяги является наконечник с шаровым шарниром рулевой тяги. Ну, и по ходу действия, в обязательном порядке необходимо менять пыльник рулевой тяги. Даже если он не имеет видимых механических повреждений в виде трещин или порывов.

Задачу пыльника рулевой тяги подробно объяснять не нужно. Понятно, что пыльник защищает шаровый шарнир рулевой тяги от попадания в него всего лишнего из внешнего мира.

Когда требуется ремонт рулевых тяг и наконечников

Диагностика неисправностей рулевого управления облегчается тем, что практически 100% неисправностей в рулевом управлении, водитель почти сразу ощущает своими руками или видит по траектории движения авто: люфт рулевого колеса, биение рулевого колеса, автомобиль на прямом отрезке дороги, начинает уводить в ту или иную сторону и так далее.

Или, вы проводите плановую диагностику и во время проверки обнаруживаете люфт рулевой тяги. А, как правило, ремонт рулевой тяги тянет за собой замену наконечника, ну и пыльника – по умолчанию.

В любом из случаев отклонения от привычного поведения авто или состояния руля, нужно не откладывая в долгий ящик провести диагностику рулевого управления. Ну, а там до замены наружных наконечников, рулевых тяг и пыльников, совсем недалеко.

Как сделать ремонт рулевого привода

Ремонт рулевых тяг, замена наконечников и пыльников, в принципе, дело подвластное любому водителю. Немного времени, и соблюдение технологической цепочки. При ремонте не забывайте о том, что у описанных технологических операций, могут существовать нюансы при применении советов на практике.

Вы ведь понимаете, что существуют конструкционные особенности на разных марках авто. Но принцип, в любом случае одинаков. Итак, приступим к замене рулевой тяги, наконечника и пыльника.

Обязательные условия: пыльники менять в любом случае, погнутые наконечники менять обязательно, не нужно их реставрировать кувалдой. Не так много они стоят, но много значат.

• Начинаем, как всегда, с соблюдения элементарных мер безопасности: автомобиль ставим на «ручник», под задние колеса ставим «башмаки» или упоры из подручных материалов, поддомкрачиваем автомобиль и ставим его на упор.
• Обработать WD-40 гайку крепления рулевой тяги на поворотном рычаге и отвернуть ее.
• Вынуть шплинт гайки крепления шарового шарнира тяги, которой он крепится к поворотному рычагу. И открутить гайку.
• Для выпрессовки пальца шарового рулевой тяги из поворотного рычага, понадобится съемник. При его отсутствии специалисты рекомендуют воспользоваться молотком и небольшим ломиком (монтировкой).
• Далее, отгибаем концы стопорной пластины и расконтриваем болты крепления обеих рулевых тяг к рулевому механизму.
• Снимаем рулевую тягу.
• В тисках зажать рулевую тягу и ослабить контргайку крепления наконечника на муфте.
• Перед тем, как выкрутить наконечник сделайте на нем пометку или считайте количество витков. Это понадобится для того, чтобы произвести установку нового наконечника, как можно правильнее и доехать до поста развал схождения.
• Замените пыльник, для этого снять уплотнительное пружинное кольцо, которое держит пыльник. Снимаем пыльник с рулевого наконечника.
• Производим замену наконечника: надеваем пыльник и вкручиваем наконечник по отметке (количеству витков).
• Сборку элемента рулевой трапеции, производим в обратном порядке.

Естественно, на бумаге это получается быстро и непринужденно. Если же у вас нет определенного опыта по ремонту рулевой тяги, то на практике этот процесс займет определенное время.

Тем не менее, вы убедились в том, что ремонт (замена) рулевой тяги, наконечника и пыльника не требуют от вас академических знаний. У вас все получится.

Замена пыльников рулевой тяги.Ревизия рулевых наконечников.

Замена пыльников рулевой тяги.Ревизия рулевых наконечников. ⇐ HiAce. Рулевое и тормоза

Модератор: RANGER

Toyota Hiace LH107 4WD
Мой небольшой ликбез для тех кто собирается или не может определится со способом.Мои пошаговые действия.

Решением об небольшом ремонте сподвиг недавний осмотр днища при замене масла.Было замечено,что правый пыльник рулевой тяги имеет пробоину.Второй пыльник на левой стороне,по виду тоже не стал внушать доверия и было решено начать ревизию и замену пыльников.

Наша принципиальная схема.На ней красным обозначена наша цель - те самые пыльники-гармошки.

Ремонт производили на улице.Без ямы.После поддомкрачивания машины и установки на чушку,открутили колесо.Чушку ставили под балку.А колесо вывернули навстречу себе,чтобы было удобнее работать.

Открутили гайку шаровой не до конца (не забываем про усики).Так как обычно съемников нет,то поддеваем аккуратно ломом тягу вверх,не задевая лишнего,постукивая кувалдой по поворотному кулаку,тем самым отсоединяем шаровую вверх.Это не самый лучший способ,потому что есть опасность попасть по шаровой и вдобавок портится поворотный кулак,получаются заусенцы от расплющенного металла,которые могут порезать пыльник.Интересное наблюдение,по главное схеме из книги,палец шаровой направлен вверх,у нас же он стоял вниз.Может кто знает почему?

У нас в руках рулевая тяга и рулевой наконечник с шаровой.Я сразу заметил порвавшийся пыльник от старости.Его ни за что бы не увидел в рабочем режиме,т.к.порез прятался около "пальца" шаровой и закрывался поворотным кулаком,когда шаровую поставить на место.

Дальше нам требуется отсоединить рулевой наконечник с шаровой,от рулевой тяги.Наконечник соединен с рулевой тягой резьбовым соединением,с контрящей его гайкой.

Чтобы не напортачить и вернуть все как было,мы делаем пометки на самом наконечнике и тяге.

Чтобы открутить наконечник от тяги,используем разводной ключ и рожковый ключ на 24 который поможет открутить контровую гайку,чтобы освободить ход рулевого наконечника и открутить уже его.Стрелками указаны места для рожкового ключа на гайке и паз для разводного ключа.

Проблему создала контрящая гайка.Чтобы ее снять,нам потребовались разводные ключи и горелка,чтобы разогреть гайку,только тогда она пошла хорошо.

После откручивания наконечника,у нас в руках осталась с тяга,с искомым пыльником,который мы аккуратно сняли,рассоединив хомуты крепления и стянув его с тяги.

Вот состояние пыльников рулевой тяги и шаровой

Нами было замечено,что у рулевой тяги в месте рулевого шарнира есть люфт примерно в 1мм.Надо дергать от себя к себе.Тем более,шарнир достаточно свободно ходил,болтался,хотя признаком хорошего состояние был бы более тугой ход.

Поэтому было решено - снимать.Для этого нам было необходимо разводной ключ и рожковый на 36.Но сначала,мы отогнули края стопорной шайбы,на схеме 14,путем постукивания молотком по длинной железной шлицевой отвертке.Загнутые края которой находились с двух сторон,как раз там,где были пазы под губки инструмента.Тем самым сняли рулевую тягу с рулевой рейки.

На этом работа пока что была закончена.Завтра было намечено опрессовывание шарнира тяги на станке,чтобы попробовать убрать люфт.Замена пыльника шаровой,ревизия,замена смазки.Наконечник еще походит,но его скоро менять.Так же,мы столкнулись с такой проблемой.Новый пыльник рулевой тяги,который был куплен и подходил по каталожному номеру,в маленьком его отверстии,был меньше по диаметру старого пыльника
Должно ли так быть?Потому что материал пыльника не резина,а какая-то пластмасса. Натянув есть опасность сломать.

Продолжение ремонта следует.Пока есть свободное время,буду описывать.Заняла работа со всеми заморочками часа 2 без ямы,товарищи.Сколько с такими пыльниками ходил автобус,мне неизвестно.В принципе можно судить о степени износа и загрязнения,(без катания по говнам) в течение долго времени.
Может быть мой опыт,кому-нибудь сослужит хорошую службу.

Ремонт рулевой рейки Daewoo Matiz (Дэу Матиз)

Основные особенности конструкции рулевых реек Daewoo Matiz

Принцип работы механической рулевой рейки немного проще, чем рейки с ГУР. В первом механизме шестерня контактирует с зубчатой рейкой без сторонней помощи. Горизонтальный и вертикальный валы закреплены в опорах скольжения и качения. Такие механизмы зачастую применяются вместе с электромотором на рулевой колонке.

Электромотор сводит усилие водителей на поворотах к минимуму. На зубчатую передачу приходятся все ударные нагрузки. В прямом положении руля очень быстро изнашиваются зубья. Влага, которая попадает внутрь механизма, вызывает коррозию металлических деталей. Это приводит к частым поломкам такого механизма.

Линейная сила, которую создает поршень зубчатой рейки, передается через рулевые тяги и их наконечники на поворотные кулачки, они поворачивают колеса в разные стороны. Если гидроусилитель сломался, то приходится прикладывать большое усилие для поворота руля. В этом случае за зубья рейки цепляются зубья шестерни, заставляя рейку перемещаться.

Признаки неисправности

Основные признаки неисправности рулевой колонки:

• на поворотах приходится прилагать большие усилия, чтобы повернуть руль;
• в случае колонки с ГУР: упадок уровня гидравлической жидкости, утечка жидкости спереди автомобиля;
• на большой скорости руль начинает вибрировать;
• при езде, на передних колесах появляется люфт, который не позволяет удерживать автомобиль по прямой траектории;
• после входа в поворот возникает сложность вернуть колеса в исходное положение.

Причины поломки

В нашей стране принято считать, что основной причиной быстрого износа рулевых колонок являются плохие дороги. Когда на скорости автомобиль попадает в яму, нагрузка от удара передается на переднюю ось. Регулярная нагрузка способна потихоньку разрушать такой механизм. При всем этом, каждый старается увернуться от ям, даже на больших скоростях. И когда на скорости 80-100 км/час руль поворачивается и машина попадает в яму, ущерб еще более серьезный. Сразу появляется риск повреждения целостности механизма гидроусилителя.

Диагностика в автосервисе

Если вы заподозрили неисправность редуктора вашего автомобиля, советуем сразу обратиться в нашу автомастерскую для проведения полной диагностики и последующего ремонта.

Диагностика проходит в три этапа:

1. Первичный или общий осмотр работоспособности рулевой колонки (при этом механизм не снимается с автомобиля).
2. Вторичный осмотр: проверка на люфты, на целостность сальников, подшипников и пыльников.
3. Полный осмотр каждой отдельной детали редуктора.

Первичный осмотр механизма проводится на автомобиле. Наш мастер проверяет колонку на люфты и на наличие гидравлической жидкости. Если жидкости мало, то существует риск повреждения системы.

На втором этапе снятый механизм зажимается в тиски. Теперь мастер проверяет выработку червячной пары, яблок рулевых тяг, сальников, подшипников, пыльников и т.д.

Как выполняется ремонт рулевой рейки

В нашей автомастерской в Санкт-Петербурге работают только самые квалифицированные специалисты. Мы устраним проблему с вашим редуктором в максимально быстрые сроки. Качество ремонта всегда на самом высоком уровне.

Поверхностный

Поверхностный ремонт рейки Матиз с ГУР включает в себя: смену гидравлической жидкости, поджатия гаек и болтов для устранения люфта руля и т.д. Много времени для проведения поверхностного ремонта не потребуется. В общей сложности все процедуры займут около часа.

Если вовремя обратится к нам в автомастерскую, то вам не потребуется покупать новый механизм, все может обойтись корректировкой старого. Наши мастера устранят мелкие неисправности и проведут смазку отдельных деталей, после чего ваш автомобиль станет полностью исправным.

Полный

Полный ремонт потребует снятия всего механизма с автомобиля. Мы не рекомендуем вам проводить полный ремонт колонки самостоятельно, если у вас нет опыта в этой сфере. Лучше всего отремонтировать рулевую рейку в нашей автомастерской в Санкт-Петербурге. Наши мастера позаботятся о вашем автомобиле.

С распределителя снимают стопорное кольцо и удаляют пробку с золотника, после чего выкручивают гайку золотника. Далее откручивают регулировочную гайку прижима и извлекают пружину. Из полости вытягивают шток. Затем из корпуса рулевого редуктора выбивают распределитель и снимают с него сальники и подшипник. Скидывают стопор тыльника и извлекают тыльную опору, а затем достают шток. Специальным съемником извлекают левый сальник штока.

После того как весь механизм разобран, все детали очищают от пыли и грязи, смазывают специальной смазкой. Заменяют все пыльники и сальники. При необходимости заменяют подшипники. Если из строя вышел какой-то отдельный механизм редуктора, то его также заменяют новым.

Замена механизма

Мы также можем полностью заменить рулевую рейку на новую. Для этого нам не потребуется разбирать старый механизм, как описано пунктом выше. Мы просто снимаем старый редуктор и устанавливаем новый.

В случае если на вашем автомобиле установлена механическая рулевая рейка:

• для начала мы ослабим крепления рулевых наконечников;
• далее ослабим болты креплений редуктора к кузову автомобиля;
• потом снимем карданное зацепление и освободим весь механизм.
• затем установим новую рулевую тягу.

Если в вашем автомобиле возникли проблемы с редуктором, обращайтесь в нашу автомастерскую в Санкт-Петербурге, мы поможем вам отремонтировать механизм на высочайшем уровне.

Устраняем стук в рулевой рейке на Матизе.

А дорогие подпищики всем привет и сегодня я хочу поделиться небольшой такой темой. Кому-то будет полезно мать и заводом лучшим появился какой-то стук непонятной спереди. Стучит как молоток какой-то прям по подвеске как бы понятнее обрисовать стучит это штука втулка стерлось.

Из тучи тяга об корпус рулевой рейки втулка там одна такая хитрая в этой реки: И вот когда эта втулка изнашивается появляется стук надеюсь что сейчас я это сделаю. Не снимаю рулевую рейку надеюсь что я туда подлезу и чё самое интересное:

В этом ремонте что втулка именно этой рулевой рейки подходит от автомобиля ока то есть от той же самой рулевой рейки. А к он подходит на матизе десна эта втулка. Имеет бортики вот вот эта втулка вот у нее имеются вот эти вот бортики я посмотрел по каталогу материнскому да там тука какая-то силиконовая и без этих.

Бортов я так понимаю что их надо будет срезать а так тоже я читал форумы что втулка вот это вот оков ская. Подходит на matiz вот и сейчас я попробую заменить эту втулку. Не снимаю а делать нам нужно что в первую очередь ну я уже снял колесо в первую!

Очередь надо скинуть вот этот рулевой наконечник потому что вот это вот рулевая рулевой вот это вот наконечник он закручивается именно. В рейку рулевой тяги вот получается нужно снять. Наконечник и нужно снять пыльник пыльник снимать придется.

Снизу с ямы а значит нужно снять защиту полез я яму ну его добрался. Я до рулевой рейки вот она на фото 1 пыльник она старая пыльник это вот длинная часть? Рейки вот здесь вот находится рулевая вот эта вот тяга и как раз получается вот где то вот здесь находится в толк!

А вот а вот эта сторона без толки она вот здесь вот имеется регулировочная значит. Конструкция вся вот и здесь имеются свои как сказать как скажу проще допустим здесь имеется своя втулка. Здесь имеется нажимной палец имеется опорный подшипник червячный очень червячный места механизм:

Со всеми своими потрохами который прижимается вот именно вот этим регулировочным болтом и получается вот эта сторона она вот заканчивается!

На вот король к вот именно притягивается. Вот этой регулировочной всей системы а вот здесь нету никакой затяжки регулировки здесь имеется просто обычная.

Не знает заводская или или нет с этой стороны все быстренько.

Снимается и значит откидываем рулевой наконечник в общем скинул? Я пыльник вот я его выдвинул значит здесь вот находится фторопластовая или пластиковая втулочка который убирать надо вот так вот и вот имеется здесь. Шаровый шарнир шаровой механизм о чем вот так вот крутится.

Этот рулевая тяга вот это все вот здесь. У нас шар на этом шарике есть вот срезы под ключ 32 то есть вот у нас 32 ключ подходит под эту. Фигню но столкнулся с такой проблемой что почему-то на вот этой самой.

Тяги нет никакого среза под другой ключ вот когда я катала читал там почему-то! На каталоге здесь вот есть срезы также вот как и нас на этом шарике там допустим подключи там 2224 а здесь у меня его нету у меня его.

Стучало досмотреть и вот она эта резьба резьба здесь обычная правая а теперь смотрим что у нас стандарту. Она эта втулка сейчас я ее попробую вытащить как вытаскивать втулки сальники я думаю все знают такой простейший способ как завернуть? Самореза туда и вытянуть это дело с концами закрутил я саморезы хотел я просто вытащить его плоскогубцами!

Да но здесь подлезть вот здесь вот подлезть очень неудобно то есть надо какие-то очень длинные плоскогубцы вот и я сделал.

Что я сделал я вот что значит завязался. А ну да обвязал два самореза между собой проволокой от полуавтомата вот предварительно прежде чем закручивать саморезы я руль вывернул полностью влево чтобы.

Шток рулевой ушел рулевую рейку да и получается закрутил самореза! Обрезалась проволокой и сейчас буду крутить руль что будет выходить упрется в эту проволоку и по идее должен автоматически сам выгнать эту втулку давайте посмотрим. Получится на это и нет в общем проволока оказалась не настолько крепкой и получается ее просто?

Порвала я первый раз попробовал и она просто соду соскочила второй раз я ее зафиксировал отверткой ключом: Начал сдавливать и получается ее все равно павлова так нужно сейчас какую-нибудь пластинку найти в ней засверлить.

Два отверстия и прикрутить опять же к этой втулки получается будет упор уже как п-образный уже покрепче должен!

Быть тем быстренько найду общему достал я в толку взял просто металл засверлил ся вот так вот саморезами зарезался. И выдавил рулевой рулевым пальцем выдавил эту втулку значит втулка оказалась. Родная все-таки на этом матизе 10 еще никто не лазил это рейки вот втулка она вроде бы пластиковая.

Какой то очень мягкий не знаю или просто? Из за того что он уже подтерся.

Потоньше стал если вот посмотреть на новую и на старую то новое потолще вот получается! Вот в этом в этой втулки вот это вот рулевая тяга вот так вот постукивала теперь что получается вот? Пока вот matiz по высоте конечно имеется разных.

Разница вот а если смотреть все таки сбоку то почти все одинаково вот эти все ребрышки даже сама форма можно сказать. Почти повторяется вот значит вот эти вот усики три штуки имеются и тут.

А тут вот чё получается вот этот усик 3 да вот этот вот вот он длинный вот эти короткие он занял! Этот длинный вот его надо просто обрезать сделать так вот как коротенький как вот этот вот остальное. Все все одинаково ребят сейчас я это быстренько ножичком:

Напоминает капроновую трубу пластиковую ладно забивая на место заколотил я на место эту втулку заколотил. Я взял обычный вот головка на 21 она она как раз подходит под вот этот вот отверстие под рулевую тягу втулка подходит отлично размер идеальный сидит. Тяга как родная я уже час проверил вытащил ее наружу то есть руль повернул.

Да получается в левую сторону она у меня полностью вышла или в правую. Я уже запутался в общем я вывернул руль она у меня полностью вышел и и пошла там никакого зазора нету ребята поэтому. Я и решила снять этот видос потому что я удивился что на matiz можно кажется еще найти.

Запчасти и поставить от наших автомобилей до в данном случае от арки показать как на место сейчас все буду это скручивать: Ставить рулевую тягу пыльник и колесо я думаю смысла нету я надеюсь кто-то. Уловил эту тему так что ребят пожалуйста я вот делюсь с вами таким опытом сложности.

Здесь нету снимать рулевую рейку не надо единственная сложность есть то что 11 я замучился откручивать эту тягу потому что надо кому-то. Держать тягу до этим газовым ключом кому то откручивать закручена сильно вот и бывает что некоторые моменты не удобно. А так в принципе я вот один сегодня сделал у меня ушло на все это дело я не знаю именно.

Один откручивать вот этот вот шарнир а если вы вдвоем гораздо быстрее будет все было но все ребята. На этом видео я заканчиваю кому понравилось:

Я не то сказал или что-то не так показал пишем и отвечу всё ребят всем пока до новых встреч.

Замена пыльника рулевой тяги Daewoo Matiz в Санкт-Петербурге

Замена пыльника рулевой тяги Daewoo Matiz - одно из возможных решений при ремонте ходовой. Если вы уверены, что услуга потребуется, рекомендуем обратиться в автосервисы Вилгуд в Санкт-Петербурге. замена пыльника рулевой тяги Daewoo Matiz в нашей сети СТО позволит оперативно решить вашу проблему - мастера техцентра ценят время своих клиентов, поэтому высокая скорость диагностики и ремонта является одним из наших основных приоритетов.

• В филиале в Санкт-Петербурге работают только настоящие мастера автосервисного дела. Наш подход к кадровым ресурсам позволяет нам уверенно заявлять, что здесь работают лучшие автомеханики, которые прошли обучение и не первый раз будут проводить обслуживание вашего автомобиля Daewoo Matiz.
• Все технические центры оснащены компьютерным оборудованием и современным инструментарием, что позволяет повышать качество и скорость работ, а также решать даже нетипичные редкие проблемы.
• Все рутинные процессы максимально автоматизированы при помощи нашей собственной CRM-системы, Wilgood IS, поэтому цена на замену пыльника рулевой тяги будет минимальной.
• Гарантируем качество услуги - на все используемые материалы и запчасти для Daewoo Matiz распространяется гарантия.
• Мы дорожим доверием клиентов, поэтому стараемся предлагать услуги с учетом всех требований и пожеланий. Сотни отзывов с благодарностями являются подтверждением качества и надежности всех проводимых нашими специалистами работ!
• Наличие системы скидок, а также акционных предложений, позволит вам значительно сэкономить. Также у нас вы сможете оформить клубную карту VIP-клиента
• Мобильное приложение Вилгуд автоматически хранит и позволяет отслеживать стоимость ремонта и обслуживания Daewoo Matiz

Запишите свой автомобиль в техцентр Вилгуд в Санкт-Петербурге прямо сейчас по телефону вверху страницы. Для удобства также предусмотрена возможность заказа обратного бесплатного звонка - менеджер уточнит подробности вашей заявки и запишет вас на удобное время.

Своевременное обращение в автосервис для диагностирования проблемы вашего Daewoo Matiz позволит устранить вероятность ухудшения ситуации, а также возникновения новых неисправностей. Специалисты компетентно решат проблему с минимумом затрат - ваше авто уже в скором времени вернется в строй, радуя стабильной бесперебойной работой оборудования и отличной управляемостью на дороге!

Замена рулевой тяги матиз

На новый оригинальный (GM 93741077) наконечник рулевой тяги Матиз цена будет около 500 рублей (8$ по курсу 65 р.) но если купить аналог вроде FENOX SP30152 за 300 руб. или CTR CEKD5 стоимостью 370 р., то можно чуть и сэкономить, тем более если производить замену рулевого наконечника на Дэу Матиз своими руками, и аккуратно, чтобы не пришлось ехать на сход развал, а то обойдется в два раза дороже. Работы на самом деле совсем не много и инструментов тоже понадобится минимум. Как производится замена рулевого наконечника Матиз смотрите и слушайте на видео.

Вкратце процесс замены наконечника тяги будет выглядеть так:

1. Снимаем колесо;
2. Вытягиваем пассатижами шплинт с гайки наконечника прикрученного к поворотному кулаку;
3. Помечаем степень закрученности на рулевой тяге (отмеряем, наматываем изолентой, пшикаем краской с баллончика), кто как сможет;
4. Ключом на «17» послабляем контргайку;
5. Тем же ключом откручиваем гайку крепящую наконечник;
6. Создав ломиком усилие на тягу и не сильными ударами молотком освобождаем палец наконечника;
7. Скручиваем наконечник с тяги (подсчитывая обороты);
8. Накручиваем новый, контрогаем (зажимаем гайку с усилием 35–55 Нм) и прикручиваем все обратно.

Поменял на матизе рулевые тяги, наконечники и пыльники. Старые оказались совсем убитые, болтались сами по себе во все стороны, пыльники были все разодранные.

Поставил (все артикулы указаны для рейки с ГУР, запчасти для рейки без ГУРа имеют другие артикулы):
1) Рулевые тяги CTR. Артикул: CRKD5. Цена: 507р за штуку.

2) Рулевые наконечники CTR. Артикул: CEKD11. Цена: 429р за штуку.

3) Пыльники рулевых тяг Mando. Артикул: TSP93741087. Цена: 140р за штуку. Пыльники подошли, но помоему слишком длинноваты — сжимаются сильно в крайнем положении. Кроме того докупать надо крепёж к ним. Из плюсов — дешёвая цена.

Тяги и наконечники CTR почти идентичны с оригиналом, есть разница небольшая в геометрии но роли никакой не играет.

Кроме того, обязательно приобретите метчик резьбы M16x1,5 (для реек с ГУР). Именно M16! Почему то в мануалах на матиз указана M14, видимо автор ошибся, не указав что этот размер для рейки без ГУРа. Рейка с ГУРом имеет резьбу на тягах M16x1,5.
Также потребуется ключ на 32, или разводной ключ, но с ним будет неудобно.

Замена:
1) Снимаем колесо и поворачиваем руль в сторону, чтоб был полный доступ к наконечникам. Расшплинтовываем и откручиваем гайку наконечника. Используя съёмник или просто молоток выбиваем палец наконечника из поворотного кулака. Он легко выходит в принципе обычно.
2) Сдёргиваем пыльник
3) Ключом на 32 выворачиваем тягу. Вполне вероятно что она просто так у вас не выкрутится, поэтому придётся использовать рычаг (трубу итп). У меня одна тяга легко выкрутилась, тк её недавно снимали при замене рычага, а чтобы снять вторую мне пришлось соорудить вот такую хрень 😀

4) Метчиком проходимся по резьбе, скорее всего она сильно попортилась. Можно конечно и так попробовать вкрутить, но могут возникнуть проблемы. После метчика новая тяга вкручивается идеально.
5) Собираем новую тягу с наконечником и пыльником, длину подгоняем под размер тяги с наконечником который сняли только что в сборе (я использовал большой штангенциркуль). Пыльник смазываем изнутри, все резьбы смазываем тоже.
6) Вкручиваем новую тягу до упора и затягиваем, вставляем палец наконечника на место. Кстати CTR наконечник не имеет отверстия под шплинт, там в комплекте гайка при чём там размер отличен от оригинала.
7) Тоже самое проделываем с другой стороны. После замены сразу на схождение.

2000 рублей. Теперь ничего не болтается там и пыльники всё закрывают. Из-за того что старые владельцы видимо долго ездили с рваными пыльниками вал рейки очень сильно пострадал… И рано или поздно придётся уже менять рейку саму.

Рулевые тяги принято менять парой, то есть левую и правую тяги за один раз.

Стоит обратить внимание, что работа по замене оригинальных рулевых тяг является не из легких. Дело в том, что каждая из рулевых тяг имеет завальцованный кончик в месте подключения к рулевой рейке . Это делается для того, чтобы предотвратить самопроизвольное раскручивание рулевых тяг в процессе передвижения. Особенно актуально вальцевание кончиков резьбы на автомобилях Дэу Матиз, оснащенных рулевым гидроусилением.

Часто такое случается, что в процессе выкручивания рулевых тяг приходят в негодность резьбовые поверхности на самой рулевой рейке . Это происходит из-за вальцевания резьбы на тягах. В подобных случаях резьбовые поверхности рейки восстанавливаются метчиком. Оригинальная рейка Daewoo Matiz оснащается резьбами под установку рулевых тяг с типовым размером М16 и шагом резьбы 1,5 (мм).

Если не брать в учет вальцовку резьб, то замена рулевых тяг занимает минимум времени.

Процесс замены рулевых тяг на Daewoo Matiz

• Заезжаем авто на смотровую яму. Можно включить стояночный тормоз.
• Начнем с левого переднего колеса (со стороны водителя). Приподнимаем домкратом переднюю левую часть авто и подкладываем упор для страховки.

​

• Снимаем переднее левое колесо.

​

• Спускаемся в яму и ослабляем хомут на пыльнике со стороны рулевой рейки Daewoo Matiz. Спускаем пыльник вниз по тяге.

​

​

• Делаем замер расстояния от края наконечника рулевой тяги до шарнира рулевой тяги. Это нужно для того, чтобы безопасно добраться до мастерской, в которой будет осуществляться развал-схождение. Если новая рулевая тяга аналогичная изношенной, то можно вместо замера расстояния посчитать количество витков, то есть насколько глубоко накручен наконечник на рулевую тягу.

​

• Ослабляет затяжку контргайки наконечника рулевой тяги Дэу Матиз.

​

• Выводим наконечник рулевой тяги из зацепления с поворотным кулаком. Для этого откручиваем гайку и съемником извлекаем наконечник.

​

• Выкручиваем наконечник с рулевой тяги. Не забудьте посчитать количество витков .

​

• Из-под смотровой ямы выкручиваем тягу из рулевой рейки. Понадобится большой рожковый ключ на 32. Вместо рожкового можно задействовать и газовый трубный ключ.

• Снимаем пыльник. Его держит нижний хомут. Также на пути пыльника находится контргайка наконечника (ее тоже выкручиваем).

​Дополнительно прилагаю видео по установке новой рулевой тяги.

• Если в процессе выкручивания тяги была повреждена внутренняя резьба на рулевой рейке Daewoo Matiz, то при помощи метчика на М16х1,5 восстанавливаем резьбовую поверхность рейки.
• Вкручиваем новую рулевую тягу.
• Устанавливаем пыльник (можно новый). Для крепления пыльника используем новые хомуты.
• Накручиваем контргайку.
• Ставим на место наконечник рулевой тяги. Не забудьте проконтролировать при накручивании тяги количество витков резьбы .
• Заводим наконечник в поворотный кулак и устанавливаем на место колесо Дэу Матиз.
• Повторяем все вышеописанные операции на противоположной стороне.
• Крайне желательно посетить специализированное СТО и дополнительно пройти процедуру развал-схождение .

Что было использовано в процессе замены рулевых тяг Дэу Матиз

1. Набор ключей (включая ключ на 32 или большой газовый ключ)
2. Набор отверток
3. Плоскогубцы
4. Съемник для наконечников рулевых тяг
5. Молоток

Домкрат и подпорка

Дополнительная информация

Обратите внимание, такое вполне может случиться, что в процессе откручивания какой либо из тяг обломается сам вал рулевой рейки . Это происходит из-за перекоса резьбы, а также из-за того, что кончик резьбовой поверхности завальцован.

При возникновении подобной нештатной ситуации владельцу Daewoo Matiz придется раскошеливаться и на новую рулевую рейку.

Решение о замене рулевых тяг принимается после их тщательного осмотра и диагностики. На повышенный износ рулевых тяг намекают следующие признаки:

1. Следы коррозии на шарнире
2. Люфт шарнира
3. Посторонний шум при вращении рулевого колеса (на скорости)
4. Автомобиль утратил маневренность и виляет по дороге

Откладывать на потом замену рулевых тяг крайне не рекомендуется . Дело в том, что изношенные тяги быстро приводят в негодность рулевую рейку. Замена рейки обойдется дороже, чем комплексное обслуживание ходовой.

Касательно развала-схождения, данную процедуру проводят после замены: рулевых тяг, наконечников рулевых тяг и шаровых опор.

Читайте также:


• Замена рулевой рейки мерседес

• Ремонт рулевой рейки на мицубиси делика своими руками

• Ремонт рулевой рейки bmw x1

• Где находится тормозной бачок шкода октавия

• Как снять ручник на мерседес виано
