Замена лягушки педали тормоза нива 21213

Обновлено: 07.01.2025

Действенные «рецепты» обслуживания и ремонта стоп-сигналов: советы профессионалов

Стоп-сигнал предназначен предупреждать водителей, едущих сзади о торможении. Он должен включаться, как только будет нажата педаль тормоза. Если стоп неисправен, это может стать причиной ДТП. В статье рассматривается стоп-сигнал, принцип работы, типичные неисправности, способы их устранения, дается инструкция по замене своими руками.

Принцип работы стоп-сигнала

Стоп-сигналы расположены сзади автомобиля. Фонари красного цвета. Они автоматически загораются, если водитель тормозит. Когда водитель убирает ногу с педали тормоза, они так же автоматически отключаются. Наличие стопов обязательно для транспортных средств.

Фонари должны быть расположены симметрично и гореть ярче габаритных огней. Устанавливаются стоп-сигналы по бокам, на заднее стекло, в центре выше линии боковых стопов.

Самый простой стоп-сигнал включает в себя прерыватель (выключатель) и фонарь. Выключатель стоп-сигнала часто называют еще лягушкой. В пластиковом корпусе прерывателя расположены две клеммы, шток и пружина. Устанавливается данное устройство на педаль тормоза.

Когда водитель нажимает на педаль шток входит в корпус прерывателя, контакт замыкается и загорается лампочка. Как только водитель убирает ногу с педали тормоза, пружина выталкивает шток, контакты размыкаются и лампочка тухнет.

Светодиодные стопы состоят из микросхемы и датчика, который в этом случае является лягушкой, он посылает сигнал, когда водитель нажимает на тормоз. Как и в случае одиночной лампы, лягушка установлена под педалью тормоза.

Любая педаль имеет свободный ход. Поэтому хотя водитель нажимает на педаль, машина тормозит не сразу. Тормозной фонарь загорается, как только нажимается педаль тормоза. Водители транспортных средств, движущихся сзади, узнают о торможении раньше, чем машина начинает тормозить. Таким образом, у них есть время для подготовки к торможению.

Возможные неисправности: признаки и причины

Если не горят стопы, причина может быть в следующем:

плохие контакты;
повреждение проводки, расположенной в гофре между дверью и кузовом;
перегоревшие осветительные элементы.

Бывает ситуация, когда тормозные фонари горят постоянно, если включены габаритные огни. При этом передние фары могут и не гореть. Если они выключены, дополнительные осветительные приборы работают в штатном режиме.

В этой ситуации возможно:

закоротили контакты габаритных огней и стопов;
отсутствует масса на габаритах;
неисправна двухконтактная лампа;
цепь замкнулась, а размыкания не произошло.

Если габариты и стоп-сигналы горят, а зажигание выключено, то необходимо проверить, нет ли замыкания плафонов на корпус. Причина может быть в некачественном контакте минусового провода с массой.

Способы устранения поломки

В первую очередь следует проверить целостность и состояние проводки.

Воспользовавшись мультиметром, нужно прозвонить проводку. Поврежденные или оборванные участки следует заменить целыми или спаять. Если на контактах есть следы окислительных процессов, их нужно зачистить.

Если перегорели светодиоды, то их нужно менять парами. Если вышел из строя прерыватель, его нужно заменить новым, так как он не подлежит ремонту. Перед заменой следует отключить питание автомобиля, сняв отрицательную клемму с аккумулятора. Затем от прерывателя отсоединяем провода питания. Далее нужно ослабить контргайку и выкрутить основную гайку крепления выключателя к кронштейну.

Перед установкой новую лягушку следует проверить на работоспособность. Это можно сделать с помощью омметра. Подключаем устройство к прибору и замеряем сопротивление. При замкнутом контакте сопротивление должно быть нулевым. Если нажать на шток, контакты должны разомкнуться, сопротивление в этом случае стремится к бесконечности.

Замена повторителя стопов своими руками

Если ремонт повторителя нецелесообразен, его следует заменить.

Процесс замены представляет собой выполнение следующих шагов:

С помощью ключа откручиваем крепления задней части стопа и снимаем ее.
Затем присоединяем положительный провод осветительного прибора к клемме, где находится лягушка стоп-сигнала. Для этого необходимо завести провод в багажное отделение, отвернуть с правой стороны обшивку, и подключить к нужной клемме. В качестве минуса может выступать болт в багажном отделении.
На проводку следует одеть термоусадку. Чтобы провода не болтались, их нужно закрепить изоляционной лентой.
Завершающим шагом будет проверка прибора на работоспособность.

Фотогалерея

Если на автомобиле установлен повторитель с лампами накаливания, то при подключении прибора со светодиодами по приведенной схеме, будет неправильно работать контроль ламп по причине разной нагрузки. В этом случае следует завести плюсовой провод в блок контроля лампочек и присоединить его к клемме 54Н.

В качестве стоп-сигнала на заднее стекло в верхней части по всей длине можно приклеить ленту со светодиодами. Ее нужно подключить к штатному устройству, и она будет работать аналогично. Важно соблюсти полярность. Чтобы лента не бросалась в глаза, ее можно покрасить в черный цвет. Приклеиваем ленту с помощью двустороннего скотча. Делаем проверку на работоспособность.

Заключение

Чтобы обезопасить себя и других участников движения, необходимо следить за исправностью стоп-сигналов.

Если обнаружились какие-то неисправности, их срочно нужно устранить. Выполнить многие операции можно своими руками. Таким образом, можно сэкономить время и деньги на посещении станции техобслуживания. Но если нет опыта электротехнических работ, лучше довериться мастеру.

Видео «Замена стопа на Мерседесе»

Замена лягушки тормоза ваз 2110

Для поиска неисправности в какой бы то ни было системе бортовой сети автомобиля следует применять метод последовательного исключения элементов. Суть в том, чтобы последовательно проверять электроприборы и участки цепи, исключая элементы из перечня причин, которые могли спровоцировать поломку. Для этого необходимо четко понимать устройство и принцип работы системы. При поиске неисправности двигаться необходимо от узлов, проверка которых требует меньше всего усилий, к самым сложным в диагностике элементам.

Электрическая схема

Сразу делаем акцент на том, что распиновка разъемов и цветовая маркировка проводов могут отличаться не только у разных моделей одного автопроизводителя, но и у одной модели разных годов выпуска. Перед началом поиска причины поломки вам необходимо найти электрическую схему конкретно для вашей модели автомобиля.

Рассматривать принцип работы стоп-сигналов и алгоритм поиска неисправности будем на примере схемы ВАЗ 2101-2102. На фото представлена общая схема освещения и световой сигнализации автомобиля. Нам необходимо выделить компоненты, участвующие в работе стоп-сигналов.

6 – монтажный блок предохранителей;
13 – концевик включения стоп-сигналов. Представляет собой нефиксируемую кнопку (возвращается в исходное положение после снятия усилия). Располагается непосредственно у педали тормоза. Когда педаль тормоза отпущена – контакты концевика разомкнуты, ток через него не проходит. Соответственно, при нажатии контакты замыкаются, обеспечивая протекание через лампы;
19 – лампы, загорающиеся при нажатии на педаль тормоза.

Схемы монтажного блока мы не имеем, но предварительно знаем, что тормозные огни работают только при включенном зажигании. От монтажного блока к концевику стоп-сигналов идет провод, на котором после включения зажигания постоянный +. Как только контакты концевика замыкаются, + идет к лампочкам стоп-сигналов, которые соединены параллельно. «Масса» у задних фонарей общая и представляет собой провод, прикрученный к кузову автомобиля.

В представленной нами схеме элементы изображены максимально приближено к тому, как они выглядят в реальности. Не стоит пугаться, если к своему авто вы найдете только принципиальную схему с условными изображениями элементов. Принципиальная схема внешнего освещения для ВАЗ 2114, 2115:

3 – монтажный блок;
8 – лампы габаритного света и стоп-сигналов;
11 – концевик тормозных огней;
К4 – реле контроля исправности ламп стоп-сигнала и габаритных огней.

Описание работы схемы.

Принципиальная электрическая схема у всех таких автомобилей идентична и отличается только конструктивно. В состав схемы стоп сигнал КамАЗ входят датчики, промежуточное реле, зуммер и контрольная лампа стояночного тормоза, и конечно сигнальные лампы в задних фонарях тягача и прицепа.

Датчики устанавливаются на контурах тормозной системы в районе тормозного крана и срабатывают при изменении давления в контуре. На последних моделях в качестве датчика стоп сигнала применяется кнопочный выключатель, установленный под педалью, как и на большинстве автомобилей. При нажатии на педаль происходит изменение давления в любом из контуров, что приводит к замыканию контактов датчиков. При наличии кнопочного выключателя, контакты замыкаются механически, из-за воздействия на кнопку. При этом происходит соединение обмотки промежуточного реле с массой автомобиля. При этом ток от предохранителя проходит через обмотку реле, контакты одного из датчиков или выключателя под педалью. Контакты реле замыкаются и подают питание на сигнальные лампы в задних фонарях.

Локализация неисправности

Понимание принципа работы позволяет определить, почему именно могут не гореть стоп-сигналы:

перегорел предохранитель. На схеме предохранители маркируются буквой F (от англ. – Fuse) и порядковым номером посадочного места в блоке предохранителей, к примеру, F3;

Алгоритм поиска неисправности

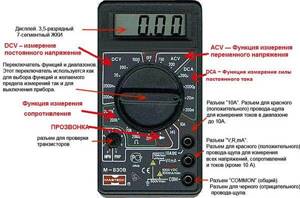

Для обнаружения неисправности в электросети вам потребуется мультиметр либо контролька, которую можно изготовить своими руками. Ранее мы рассказывали, как пользоваться мультиметром, поэтому заострять внимание на этом не будем.

Последовательность поиска причины поломки:

Неисправности электросхемы.

В процессе эксплуатации возможны некоторые неисправности. Самая распространённая, для всех автомобилей, это когда сигнальные лампы сигналов торможения не горят. В этом случае надо проверить горят лампы при постановке на стояночный тормоз или нет.

Если лампы горят то неисправен датчик или оборван провод от него до реле. Для проверки необходимо отключить провод от датчика и соединить его с массой автомобиля. Если сигнальные лампы загорят, то неисправен датчик. В противном случае имеется обрыв в проводе. В случае если лампы не горят, при постановке на стояночный тормоз, то необходимо проверить исправность предохранителя, сигнальных ламп и реле. Неисправные элементы необходимо заменить.

Причиной неисправности так же может быть обрыв провода соединяющего реле с сигнальными лампами. Если сигнальные лампы горят при нажатии на педаль тормоза, но не горят при постановке на стояночный тормоз, то необходимо проверить исправность датчика, соединительного провода и диода. Начать лучше с проверки диода, который находится на плате сигнальных ламп панели приборов, около контрольной лапы стояночного тормоза. Если при постановке на стояночный тормоз на диоде появляется минус, то датчик и соединительный провод исправны. В противном случае надо отключить провод от датчика и соединить его с массой автомобиля. Если минус на диоде не появится, то необходимо устранить обрыв в проводе, если появится сменить датчик.

Ещё одна неисправность, когда сигнальные лампы горят постоянно. В отличие от описанных ранее, это характерно только для стоп сигнала КамАЗа. Причин может быть несколько. Первая это замыкание плюсового провода на провод сигнальных ламп, в практике встречается, если проводка была оплавлена в процессе замыкания плюсового провода на массу автомобиля. Вторая причина это залипание контактов реле сигнальных ламп.

Для проверки достаточно вынуть и поставить обратно в гнездо это реле. При исправности реле будет слышен характерный щелчок. Неисправное реле необходимо заменить.

Третья причина может быть в отсутствие питания на контрольную лампу стояночного тормоза и её реле прерывателя. В этом случае плюс через обмотку реле сигнальных ламп, контрольную лампу стояночного тормоза, питающий провод контрольной лампы и через один из потребителей, получающий питание этим же проводом, попадает на минус. При этом цепь замыкается, и реле сигнальных ламп срабатывает. Для проверки достаточно отключить питающий провод от прерывателя контрольной лампы. Реле должно разомкнуться и сигнальные лампы потухнуть.

Возможными причинами могут быть неисправность предохранителя или обрыв в проводе. Последней причиной можно назвать соединение любого провода от датчиков с массой автомобиля.

Как и на всех автомобилях в стоп сигнал КамАЗ, так же возможно перегорание предохранителя сигнальных ламп. Поиск неисправности зависит от момента, когда перегорает предохранитель. Для поиска необходимо снять автомобиль со стояночного тормоза и отпустить педаль тормоза. Если предохранитель будет сгорать сразу при установке, то короткое замыкание надо искать под панелью приборов от предохранителя до реле сигнальных ламп. Если предохранитель перегорит при нажатии на педаль тормоза, то короткое замыкание в проводе от реле до задних фонарей или в розетке прицепа.

Принцип работы стоп-сигнала

Основные и дополнительные тормозные фонари могут представлять собой одиночную лампу, неоновую трубку или набор светодиодных лампочек. Автолюбителя дополнительно оборудуют машину повторителем стоп-сигнала. Задний стоп-сигнал может еще выполнять функцию противотуманки. Можно установить стоп-сигнал формула 1 (автор видео — Михаил Ермолаев).

Возможные неисправности: признаки и причины

Если не горят стопы, причина может быть в следующем:

плохие контакты;
повреждение проводки, расположенной в гофре между дверью и кузовом;
перегоревшие осветительные элементы.

В этой ситуации возможно:

закоротили контакты габаритных огней и стопов;
отсутствует масса на габаритах;
неисправна двухконтактная лампа;
цепь замкнулась, а размыкания не произошло.

Способы устранения поломки

Устранение неполадок – процесс не сложный и вполне по силам даже начинающим автолюбителям (автор видео — Автоэлектрика ВЧ).

В первую очередь следует проверить целостность и состояние проводки.

Замена выключателя тормозных сигналов

Замена

Внизу водительского сидения, под панелью приборов, открутите 5 крестообразных винтов

Используйте отвертку, чтобы открутить этот пластиковый держатель из-под панели.

Поверните пластмассовый винт крестообразную 90 градусов против часовой стрелки и снимите крышку вентиляции

Когда панель опустится, выжмите чем нибудь педаль тормоза

Отключите оба разъема выключателя стоп-сигнала

Нажмите на защелку, поверните переключатель на 90 градусов по часовой стрелке и вытащите его

После установки нового выключателя стоп-сигнала освободите педаль тормоза и в случае необходимости отрегулируйте зазор между педалью и выключателем. Это можно сделать с помощью щупа выставления зазоров, мелочи или кончика плоской отвертки.

Замена повторителя стопов своими руками

Если ремонт повторителя нецелесообразен, его следует заменить.

Процесс замены представляет собой выполнение следующих шагов:

С помощью ключа откручиваем крепления задней части стопа и снимаем ее.
Затем присоединяем положительный провод осветительного прибора к клемме, где находится лягушка стоп-сигнала. Для этого необходимо завести провод в багажное отделение, отвернуть с правой стороны обшивку, и подключить к нужной клемме. В качестве минуса может выступать болт в багажном отделении.
На проводку следует одеть термоусадку. Чтобы провода не болтались, их нужно закрепить изоляционной лентой.
Завершающим шагом будет проверка прибора на работоспособность.

Фотогалерея

Датчик педали тормоза (лягушка) на Калина, Приора, Гранта, Нива

Благо, процесс подстройки или замены детали не представляет большой сложности при соблюдении определенных нюансов.

Диагностика работоспособности

Проверка работоспособности заключается: 1. В прозвонке (проверке) мультиметром изделия. 2. Разборке и визуальном осмотре внутренних составляющих детали. 3. Замена датчика не заведомо исправный.

Первый способ предусматривает поочередное измерение контактов демонтированного датчика. Смысл в том, чтобы проверить каждый контакт в отдельности и попарно (второй и третий контакт). Сделать это достаточно удобно, так как на месте подключения контактной фишки все разъемы пронумерованы.

Второй способ применяется для выявления неисправных или деформированных внутренних элементов изделия (в большинстве случаев испорченных пружин). Извлеките все внутренние элементы и обратите внимание на их целостность и работоспособность. Помимо состояния пружин, обратите внимание на металлическую контактную пластину. На ней не должно быть следов окислений и загрязнений. Если таковые имеются, зачистите их.

Третий способ достаточно прост и тривиален. Установите новою деталь взамен той, в исправности которой вы сомневаетесь. Протестируйте работу автомобиля ездой в различных режимах, при переключении повышенных и пониженных передач. При восстановлении работоспособности системы, индикатор неисправности (чек энджин) должен погаснуть (если в течение 15 минут не пропадает, следует сбросить ошибку вручную).

Признаки неисправности датчика педали тормоза Лада Калина

Для того чтобы понять, что причиной некорректной работы автомобиля является именно датчик положения педали тормоза Калина, обратите внимание на следующие признаки:

наличие ошибки «Р-0504» на приборной панели;
существенное снижение мощности, отзывчивости двигателя при воздействии на педаль газа;
повышение оборотов двигателя (кратковременные) при переключении передач.

Основные причины неисправности датчика

Для того чтобы выявить причины, которые препятствуют штатной работе устройства, его необходимо разобрать и произвести тщательный осмотр на предмет выявления деформаций и повреждений. Наиболее часто встречаются следующие дефекты:

внутренняя (малая) пружина, которая расположена на штоке, имеет признаки деформаций или перекосов;
контактные клеммы изделия имеют физическое окисление;
люфт подвижного контакта;
довольно низкое качество заводского исполнения (брак хлипкость внутренних элементов устройства).

Регулировка датчика педали тормоза Калина

Если датчик находится в исправном состоянии, а некорректная работа ДВС продолжает вас беспокоить, попробуйте произвести самостоятельную регулировку изделия. При этом обратите внимание на следующие особенности:

Вкручивать датчик необходимо по часовой стрелке до тех пор, пока педаль тормоза не начнет опускаться. После чего потребуется слегка выкрутить изделие и зафиксировать его положение при помощи крепежной гайки.
Результат должен быть такой, чтобы в состоянии отсутствия воздействия на педаль, шток датчика был утоплен в корпус, а при воздействии на педаль наоборот – полностью высвобождаться из корпуса.
Что касается рабочего зазора, то он настраивается при помощи двух гаек (одна наверху, другая внизу). Регулировка осуществляется при помощи верхней гайки, которая закручивается, а нижняя наоборот – раскручивается. Весь процесс производится до тех пор, пока при воздействии на педаль тормоза кнопка не будет полностью утапливаться в корпус. Однако перебарщивать с настройкой не следует, иными словами следует оставить небольшой зазор или задел хода (примерно от 2 до 5 миллиметров).

Как проверить

Включаем зажигание и нажимаем на педаль тормоза, стоп-сигналы должны загореться. После отпускания педали они должны погаснуть. Если лампы не загораются, проверяем датчик педали тормоза и поступление напряжения от аккумулятора на колодку жгута проводов.

(Ларгус, Веста, XRAY) Перевести фиксатор штока в правое положение, используя отвертку. Проверяем датчик педали тормоза при помощи мультиметра в режиме омметра. Цепь 3-4 должна быть замкнута (значение сопротивление близко к нулю), а цепь 1-2 разомкнуто (сопротивление должно стремиться к бесконечности). После нажатия на шток цепь 3-4 должна разомкнуться, а 1-2 замкнуться. Перед установкой перевести шток в левое положение.

(Приора, Калина, Гранта, Нива 4х4) Цепь 1-4 должна быть замкнута, а цепь 2-3 разомкнута. После нажатия на шток цепь 2-3 замкнуться, а 1-4 разомкнуться.

Таким образом, причиной ошибки Р0504 может быть:

неисправный датчик или его проводка
датчик педали тормоза не отрегулирован
необходимо перепрограмирование ЭСУД (предписание №46-15 для Лада Гранта и Калина 2 с АКПП, скачать его могут пользователи сайта)

Чтобы скачать файлы нужно авторизироваться на сайте

Кстати, датчик положения педали тормоза можно отремонтировать.

Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

Снятие и установка

Замена датчика педали тормоза на Калине осуществляется с использованием разводного ключа на «19». Сам датчик находится над педалью тормоза под рулевой колонкой. Условно, этапы снятия можно разделить на 5 шагов:

Перед началом работы с электрикой рекомендуется отсоединить минусовой провод (клемму) от аккумулятора.
После чего необходимо переместиться в салон автомобиля с водительской стороны. Для удобства работы желательно отодвинуть водительское сиденье в противоположную сторону от торпеды.
Найдите место расположения датчика. Разыщите контактную фишку с проводами. Нажмите и удерживайте 2 пластиковых, крепежных фиксатора расположенных по обеим сторонам фишки. Вытяните колодку из разъема датчика.

Установка датчика ручного тормоза и датчика нейтральной передачи в Ладу Приору

Не дает мне покоя моя сигналка, точнее, ее неполная корявая установка, поэтому пока есть свободное время, не теряю его даром. После подключения автозапуска обнаружилось, что датчик сигналки на ручной тормоз оказался не рабочим. Проявлялось это в том, что сигналка при автозапуске не реагировала на опускание рычага ручника. Хотя согласно устройству автозапуска отключение ручного тормоза должно глушить заведенный автозапуском двигатель и не запускать автозапуск при опущенном ручнике. Снова полез в блок сигналки и стал смотреть, где и куда идет оранжево-фиолетовый провод датчика ручника. Обнаружилось, что его тупо прицепили к черному проводу, идущему на массу — этим и объясняется то, что сигналка видит ручник всегда поднятым! Отцепил его от массы и протянул провод к концевику ручного тормоза. Можно, конечно, было снять приборку и врезаться в ней к проводу-сигнализатору ручника, но я решил, что если и кидать соплю, то тогда уж напрямую к концевику, чтобы не ковырять заводской шнур.

Искомый провод датчика ручника.

Концевик (датчик) ручного тормоза.

На сайте-источнике имеется и чертеж с размерами датчика, но из-за того, что мой шарнир кулисы отличается от того, что на картинках в источнике, мне пришлось создавать датчик с нуля.

Моя кулиса. Люди подсказали, что это от Гранты. Я такой и на Калине видел.

В итоге получилось три варианта текстолитовой пластины под датчик. Все визуально одинаковы, но приходилось подгонять расстояние между отверстиями и длину пластины.

Один из вариантов. Медь с пластины удалял напильником, т.к. вытравливать было нечем, да и дольше намного.

Припаиваем герконы последовательно к пластине (решил, что два будет намного надежнее!) и провода на разрыв.

Вот, что получается.

Здесь очень схематично указал в мм размеры и расположение отверстий на моем варианте. Сверло для крепления 8 мм, для контактов 2 мм (можно и меньше).

После этого прикрепляем гнезда (мамы) на концы проводов, и датчик готов!

Завтра, если будет все нормально, буду ставить датчик на кулису КПП и настраивать его под нейтраль. В 100%-ной результативности работы датчика и всей системы «сигналка — датчик нейтрали — автозапуск в режиме АКПП» пока не уверен. Но пробовать огромное желание! Если ничего не выйдет или система окажется ненадежной, то буду пользоваться, как и раньше автозапуском с использованием логической нейтрали в режиме МКПП.

Продолжаю вчерашнюю тему про автозапуск в режиме АКПП на механической коробке с помощью датчика нейтральной передачи. Датчик готов, оставалось разместить магнит, замыкающий цепь датчика, на рычаге КПП и закрепить сам датчик на оси рычага. Прикинув положение датчика на оси рычага, стало ясно что ставить магнит нужно на какую-нибудь основу толщиной около 10 мм, иначе герконы будут слишком далеко от магнита и замыкаться не будут.

Искал в сарае, что бы такое придумать. Наткнулся на старый карболитовый клеммник и срезал с него часть под ширину магнита.

для приклеивания использовал СуперМомент гель, держит отлично, оторвать очень тяжело!

Для удобного и надежного крепления датчика решил ставить на ось рычага две гайки: одной затянуть рычаг, а второй уже сам датчик. Срезал «лишнее» с первой гайки болгаркой.

Замена педали газа на ниве

Педаль газа привода акселератора НИВА 2121-21213 карбюратор

Привод акселератора НИВА 4Х4 / ВАЗ 2121 / ВАЗ 21213 карбюратор

10788811 — Гайка М5 низкая ; 11087876 — Шайба 6 стопорная ; 12599071 -Шайба 6 стопорная ; 15153580 — Наконечник ; 15896211 — Гайка М6 ; 2101-1108014-10 — Педаль акселератора ; 2101-1108035 — Тяга акселератора ; 2101-1108035-10 — Тяга акселератора ; 2101-1108036 — Пружина ; 2101-1108039 — Кронштейн ; 2101-1108041 — Скоба ; 2101-1108051 — Тяга ; 2101-1108122 — Пластина ; 2101-1108124 — Уплотнитель ; 2101-1108136 — Рычаг ; 2101-1108148 — Шайба ; 2101-1108151 — Болт; 2101-3802710 — Уплотнитель ; 21032-1108100-10 — Трос с оболочкой ; 2121-1108026 — Валик акселератора ; 2121-1108100-20 — Трос с оболочкой.

Валик привода акселератора (газулька) ВАЗ 2121-1108026 находится между головкой блока и моторным щитом, но из-за того, что прут валика прикрывает мотор — он не слишком и виден. Вытащить валик просто так не получится, ведь щель между стенкой мотора и самим двигателем слишком узка. Щель между блоком двигателя и моторным щитом необходимо увеличить, для этого придется приподнять коробку передач

На самой коробке передач имеет картер — это крышка черного цвета. Подкладывать домкрат под нее нельзя.

Сделать зазор между мотором и стенкой слишком большим у Вас не получится, так что не старайтесь полностью использовать ход домкрата, так вы только вывесите машину.

Первая операция по демонтажу старого валика 2121-1108026 — это снятие самой педали газа, которая надета на прут валика, но со стороны переднего пассажира фиксируется специальной скобой, которую можно поддеть прямой отверткой и снять. Когда фиксирующая педаль скоба уже снята педаль можно вытащить, или легкими ударами молотка по ней в сторону переднего пассажира, выбить ее с металлического прутка.

Когда педаль снята, Вам придется залезть под машину, чтобы поддомкратить коробку передач. Дело в том, что коробка передач крепится к двигателю и своим весом немного наклоняет сам блок двигателя. Если поддомкратить коробку Вам удастся выровнять мотор и соответственно увеличить зазор между двигателем и стенкой моторного отсека.

Вал привода акселератора 2121-1108026 крепится к стенке двумя пластиковыми клипсами, которые надеты на шпильки. Остается выкрутить две гайки и можно приступить к демонтажу валика привода акселератора.

Первой со шпильки вытягивается клипса расположенная со стороны пассажира — это позволит провернуть вал так, чтобы можно было вытащить его со второй шпильки, а затем и из салона, где остался рычаг привода педали газа.

Валик привода акселератора (газулька) ОТ КЛАССИКИ НЕ ПОДХОДИТ.

Установка привода акселератора 2121-1108026 производится в обратном порядке. Сначала всовывается рычаг педали газа, затем вал привода акселератора просовываете между стенкой и мотора, а клипсы фиксирующие вал одеваются на шпильки. После монтажа вала, можно опустить машину с домкрата и одеть педаль газа. В конце Вам останется лишь присоединить тяжку привода дроссельной заслонки, или трос.

Другие артикулы товара и его аналогов в каталогах: 21210110802600.

ВАЗ 2121, ВАЗ 21213, ВАЗ 21214, ВАЗ 2131, ВАЗ 2129, ВАЗ 2328, ВАЗ 2329 карбюратор.

Любая поломка – это не конец света, а вполне решаемая проблема !

Как самостоятельно заменить газульку (валик привода акселератора) ВАЗ 2121 на автомобиле семейства НИВА карбюратор.

С интернет – Магазином AvtoAzbuka затраты на ремонт будут минимальными.

Просто СРАВНИ и УБЕДИСЬ .

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных выше.

Ремонт датчика положения дроссельной заслонки

Восстановить работоспособность можно сняв датчик с машины, вставив в отверстие плоскую отвертку и произведя легкие вращательные движения. Это очистит налет с резисторной дорожки. Если не помогло – ставят новый.

Это интересно: Диагностика Passat b3 (пассат б3): как найти неисправности новичку?

Во всем остальном датчик дроссельной заслонки Нива Шевроле не ремонтопригоден. Поэтому при обнаружении его неисправности, рекомендуется поменять его на новый. Предпочтительнее устанавливать бесконтактный тип. Хотя его цена значительно выше, агрегат более практичен, неприхотлив и долговечен.

Полезно. Регулировке ДПДЗ не подлежит. Контроллером используется минимальное напряжение сигнала на холостом ходу в утвержденной точке отсчета.

Снятие дроссельного узла в НИВЕ

Дроссельный узел снимаем для замены регулятора холостого хода или прокладки дроссельного узла. Отсоединяем «минусовой» провод» от аккумуляторной батареи. Частично сливаем охлаждающую жидкость.

Чистка

Использование специального аэрозоля для чистки ДЗ без ее демонтажа возможно лишь при слабом загрязнении. Поэтому при появлении проблем лучше демонтировать дроссель и удалить грязь при помощи средства для очистки карбюратора.

Для этого понадобится:

Крестовая и плоская отвертки.
Головка на 13 с удлинителем.
Баллончик средства для очистки («Carb & Choke Cleaner» или аналог).

Внимание: чистку ДЗ нужно выполнять после того, как двигатель остынет. Иначе есть риск обжечься охлаждающей жидкостью или горячими деталями мотора и дросселя.

Чтобы почистить дроссельную заслонку, необходимо выполнить такие действия:

Снять провод «массы» с аккумулятора.
Демонтировать пластиковый экран двигателя.
Ослабить хомут воздуховода.
Снять рукав подачи воздуха с патрубка на корпусе дроссельного узла.
Ослабить хомуты и снять с патрубков дросселя трубки вентиляции картера, охлаждающей жидкости и адсорбера.

Внимание: под шланги системы охлаждения следует подставить небольшую емкость для сбора антифриза.

Загнуть вверх трубки системы охлаждения и подвязать их к стойке капота.
Отключить колодку проводов от датчика положения дроссельной заслонки (ДПДЗ).
Отсоединить клемму от регулятора холостого хода.
Снять пружинный фиксатор со шкива привода и отцепить трос.
Открутить две гайки крепления дроссельного узла.
Снять дроссель.
Открутить крепежные винты и демонтировать регулятор холостого хода и ДПДЗ.
Обработать внутренности дросселя с помощью чистящего средства.

За счет того, что жидкость из баллончика подается под давлением, она эффективно смывает налет.

Сборка механизма после очистки выполняется в обратном порядке. Перед установкой хомутов их следует смазать машинным маслом. Это облегчает затяжку и повышает надежность соединения.

Регулировка

После того как замена произведена, нужно произвести регулировку. Первое что следует сделать это нужно ослабить фиксирующий винт, затем производим регулировку степени натяжения винтов, до тех пор, пока не перестанет закусываться педаль газа. После этого откручиваем гайки, которые фиксируют датчик, и проворачиваем его немного, до нужного положения. Если нужный результат достигнут на автомобиле Нива Шевроле все гайки необходимо как следует закрутить, для надежности.

Переделка привода газа 2121, 21213 на тросик

Рекомендую тросик для карбюратора всем, кто ещё не сделал

Ибо ощущения великолепные, когда в степи, за 50 км от города, в 9 часов вечера ломается педаль газа. Путь домой занял 2 часа. Если бы это была не НИВА — то тока галстук, бо как по пути были подъёмы, преодолённые на 1-й пониженной (забавно в окно видеть как пешеходы обгоняют тебя :)).

ЗЫ2. Остатки старого привода порезаны на месте «болгаркой» — иначе не вытащить. ЗЫ3. Чтоб доехать домой — выставил на карбе 3000 об. — и вперёд. ЗЫ4. Регулировка троса сейчас не аналоговая, а дискретная (канавки на трубке у карба и П-образный фиксатор — похож на тот, что фиксирует тормозные трубки). ЗЗЫ. А рыбалочка удалась на славу!

Педаль электронная газа (акселератора) ВАЗ-21214 электропривод, E-GAS

Автомобили оснащены электронным дросселем, так называемым Е-газом, предназначенным для улучшения плавности и устранения рывков при нажатии на газ. В том числе это продиктовано введением в России норм токсичности Евро4 и 5.
