Замена колодок ручника киа спортейдж 3

Обновлено: 07.01.2025

Инструкция по замене колодок и регулировки стояночного тормоза KIA Sportage

Если автомобилист может отметить тот факт, что ручной тормоз его транспортного средства утратил присущую ему цепкость и каждый раз, когда появляется необходимость поставить автомобиль на ручник, приходится всё резче и выше дёргать стояночный рычаг, вероятнее всего, в скором будущем придётся ехать в сервисный центр. Однако, как показывает практика, подобные проблемы могут самостоятельно решиться автовладельцем. В нижеприведённом материале подробно рассмотрена регулировка ручного тормоза Киа Спортейдж 3 и 2.

Быстрая помощь владельцу KIA Sportage

Итак, если возникли какие-либо существенные проблемы со стояночным тормозом KIA Sportage, обладателю этого авто наверняка сможет помочь банальное натяжение троса ручника. Чтобы осуществить эту манипуляцию, необходимо лишь посредством гайки, расположенной под дном бардачка, произвести следующие манипуляции: открыть отдел для перчаток, демонтировать вручную (без инструментов) гайку, взяв её за основание, и внимательно рассмотреть тросик с гайкой натяжения. Последнюю деталь устройства необходимо крутить строго по часовой стрелке таким образом, чтобы можно было зафиксировать «стопор» на 8 щелчков.

Если после того, как была произведена регулировка тросика ручника, ничего не поменялось кардинальным образом, возможно, понадобится замена колодок ручника Киа Спортейдж. Хотя, как правило, нормальная эксплуатация автомобиля слабо влияет на износ колодок. Даже при экстремальной езде и яром использовании ручника проще вырвать колодки из их стандартных посадочных мест, чем стереть их до того, как пригодится их замена.

Если после регулировки тросика ручника ничего не изменилось, то требуется замена колодок ручника Киа Спортейдж

Чаще всего автовладельцу нужна замена колодок ручного тормоза Киа Спортейдж 2 из-за того, что рычаг, посредством которого разводятся колодки ручного тормоза, наглухо закис. Именно эту погрешность многие мастера называют недоработанной деталью машин словацкой сборки.

На самом деле, вернуть работоспособность этой детали не так уж и сложно, гораздо больше времени потребуется на то, чтобы добраться до неё и впоследствии всё установить обратно. Не следует забывать, что эта деталь парная.

Конечно, будет лучше, если работой с тормозной системой KIA Sportage 2 или 3-го поколения будет заниматься человек, обладающий определёнными навыками, понимающий устройство этой конструкции.

Среди прочего инструментария пригодятся: несколько ключей («12», «14», «17»), торцовая головка «14», плоскогубцы, и отвёртка с плоским лезвием. Не будет лишним наличие молотка, WD-40, железной щётки, жидкости, позволяющей очистить тормозные диски, и медной пасты.

Последовательность действий

Если регулировка ручника Киа Спортейдж 3 не дала ожидаемого эффекта, начать процедуру по реанимации ручной тормозной системы следует с того, что автовладелец должен застопорить своё транспортное средство. Иными словами, достаточно под колёсами расположить тяжёлые предметы, которые бы могли препятствовать его откату. Затем необходимо включить передачу и снять машину со стояночного тормоза.

Следующий шаг заключается в откручивании гаек на первом заднем колесе. Не следует забывать о том, что оно предварительно должно быть поднято посредством домкрата. После того как колесо будет демонтировано, нужно избавиться от болтов, с помощью которых крепят скобу суппорта к поворотному кулаку. Затем следует убрать суппорт с тормозного диска. Вероятнее всего, без незначительного разжатия колодок осуществить это мероприятие не удастся.

Демонтаж диска будет возможен после снятия болта, который соединял тормозной диск со ступицей. Как правило, более быстрого снятия диска можно добиться посредством аккуратных ударов резиновым молотком.

После этого нужно воздействием на чашку добиться поворота стержня на прямой угол (не более чем на 90°).

Перед заменой колодок KIA Sportage необходимо поднять посредством домкрата

Посредством плоской отвёртки следует последовательно снять все пружины и аккуратно разложить их так, чтобы впоследствии всё поставить обратно в правильном порядке. Например, можно положить их в небольшой контейнер, залить WD-40, после чего демонтировать колодки.

Затем придётся расположиться непосредственно под самим автомобилем, что позволит изъять трос стояночного тормоза и выкрутить болты, расположенные в направляющей троса. Демонтируя сальник, нужно запомнить его местоположение.

Затем наступает самое сложное, чтобы регулировка ручника Киа Спортейдж 3 не была напрасной, следует извлечь рычаг. Специалисты рекомендуют демонтировать эту деталь только в сложенном состоянии.

Из-за того, что этот элемент конструкции закис, его придётся обработать WD-40. Затем следует сделать два клина, которые помогут застопорить рычаг.

Аккуратно, без рывков один из клиньев необходимо установить между рычагом и шестернёй датчика, регулирующего количество оборотов колеса. Второе клинообразное изделие должно расположиться между ступицей и рычагом. После подобной жёсткой фиксации рычаг следует сомкнуть.

Регулировка ручника KIA Sportage подвластна автовладельцам, которые ни разу самостоятельно не разбирали тормозную систему

Более плотного прилегания рычага можно добиться ударами молотка со стороны тормозного щитка. Удары следует наносить от передней части транспортного средства к задней.

Выйти этот элемент сможет только тогда, когда он будет полностью свёрнут, окончательно достать его помогут пассатижи, направленные со стороны силового агрегата.

WD-40 поможет убрать с рычага разведения колодок стояночного тормоза всю накопившуюся ржавчину. Автовладельцу придётся неоднократно свести и развести его, пока деталь не начнёт плотно сгибаться самостоятельно.

Исключить дальнейшее образование ржавчины поможет консистентная смазка, которую следует нанести в местах соприкосновения металлов.

Сбор снятых деталей и запчастей, естественно, должен производиться в обратном порядке, процесс очистки колодок можно оптимизировать веществом, предназначенным для очищения дисков. Ступица, как правило, нуждается в очищении посредством железной щётки и смазке медной пастой. Не будет лишним пройти смазкой все соединительные участки, где тормозной диск контактирует с колесом.

Заключение

Регулировка ручного тормоза KIA Sportage 3 подвластна даже тем автовладельцам, которые ни разу самостоятельно не разбирали тормозную систему своего автомобиля. Для того чтобы осуществить грамотную настройку, необходимо подготовить инструментарий и изучить вышеприведённую инструкцию, поэтапно выполнив все действия.

Тормозные колодки на Киа Спортейдж 3

При подборе тормозных колодок на Киа Спортейдж 3 возникает масса вопросов относительно каталожного номера присвоенного комплектующим производителем. А еще больше сомнений вызывает выбор производителя и качества комплектующих. Владелец думает: “остановить свой выбор на оригинальных или подобрать качественный аналог”, “взять для умеренной городской или для спортивной езды”. Подойдет ли выбранный вариант для Вашего авто, есть ли разница в ресурсе накладок и агрессивности к тормозному диску? Чтобы ответить на эти важные вопросы для начала рассмотрим оригинальные артикулы колодок устанавливаемые с завода на Sportage III.

Следует отметить что многие колодки Kia не имеют значительных отличий по размерам или основным характеристиками могут быть заменены на оригинальные колодки с другим номером. Например вместо оригинальных передних тормозных колодок 581012YA50 подходят: 581010ZA00, 581011DA00, 581011DA50, 581011DE00, 581012SA50, 581012SA51, 581012SA70.

Если Вы решили заняться самостоятельной заменой передних и задних тормозных колодок для KIA Sportage 3 то вам понадобятся понадобится как минимум головка на 21, ключ на 14 и плоская отвертка.

Оригинальные колодки для Киа Спортейдж 3 (2010-2016 г.)

Оригинальный номер передних колодок — 581012SA70 — цена 4400 руб., в 2011 году номер заменен на 581012YA00 — цена 5000 руб., в 2014 году произошел рестайлинг модели и соответственно изменен номер на 581012YA50 — цена 5100 руб. Замена артикула в 2015 году на 581012SA51 — цена 3200 руб. (Опционный код: 9911A5).

Оригинальный номер для авто с задним приводом: 583022YA30 — цена 3500 р.,583022SA30 — цена 3180 руб. Замена номера в 2011 году -583022YA31 — цена 3700 руб. (ставят на диск 584111H100). Номер для рестайла 2014 года-583022SA10 — цена 2320 руб. (опционный код — 9911A5 для диска 584111H300).
Оригинальный номер задних колодок для авто с полным приводом: 583022SA70 — цена 3180 руб. Замена номера в 2013 году — 583022SA10. Номер для рестайлинговой модели 2014 года — 583022YA50 — цена 3700 руб.

Колодки барабанные стояночного тормоза:

Оригинальные номера для заднеприводных авто (2WD): 583053SA20, 583053SA30 — цена 3300 руб. Для модели SEURPSLZ10 2010-2014 годов выпуска и для рестайла 2014 года устанавливают барабанные колодки 583052SA00 — цена 2360 руб., они имеют больший диаметр и ширину.
Колодки ручника для полноприводных моделей (4WD) имеют номер — 583052SA30 — цена 2900 руб..

Такое количество “взаимозаменяемых” номеров для расходных материалов тормозной системы объясняется их универсальностью, тем более что Киа Спортейдж 3 построена на базе Hyundai ix35. Также известно что подразделение компании Mobis занимается подбором комплектующих, и переименование тормозных колодок происходит по причине смены поставщика или модификаций фрикционов.

Размеры дисковых тормозных колодок

Колеса	Длина	Высота	Толщина
Передние	137,8	60,8	16
Задние	94	41	16

Размеры колодок стояночного тормоза

Модель KIA Sportage III	Диаметр	Ширина	Толщина
2WD KEURPSL10 (SL)KEURPSL14 (SL)	166 мм	25 мм	3 мм
2WD SEURPSLZ10 (SLZ)SEURPSLZ14 (SLZ)	170 мм	23 мм	4 мм
4WD KEURPSL10 (SL)SEURPSLZ10 (SLZ)	190 мм	40 мм	4 мм

Хорошие аналоги тормозных колодок для Киа Спортейдж 3 от известных брендов

В рейтинге тормозных колодок Kia Sportage на PartReview выделяется фирма HSB. Но так как отзывов владельцев Киа Спортейдж (по состоянию на 17.04.20), на которых базируется рейтинг, пока мало, предлагаем следующие варианты.

Передние дисковые колодки:

Sangsin SP 1196 — цена 1120 руб. Серия SP — это бюджетный вариант комплектующих для умеренного стиля вождения;
Sangsin Hagen GP 1196 — цена 2020 руб. Ресурс износоустойчивости увеличен в полтора раза по сравнению с серией SP, по многочисленным отзывам имеют лучшие характеристики, не так пылятся, более надежные при экстремальном торможении;
NiBK PN-0052 — цена 1180 руб. Для фрикционов от японской компании NiBK используется оптимизированный полу керамический состав, в комплекте высокотемпературная смазка;
Hankook Frixa FPK25 — цена 800 руб. Бюджетная серия, производятся только на официальном заводе в Южной Корее.

Задние дисковые колодки:

Hi-Q (Sangsin) SP1187 — цена 830 руб
Sangsin Brake GP 1187 — цена 1100 руб
TRW GDB 3474 — цена 1600 руб
Mando MPH35 — цена 600 руб
Yes-Q ESD8061 -цена 770 руб
Brembo P 30 051 — -цена 1830 руб

Барабанные колодки стояночного тормоза для заднеприводных авто (2WD):

Fenox BP53086 — цена 1300 руб.;
Kortex KS030STD — цена 700 руб.

Аналоги колодок ручника для полноприводных авто (4WD):

NiBK FN-11009 — цена 1440 руб.;
Stellox 000 626-SX — цена 1200 руб.

Чтобы обеспечить максимально эффективное торможение и избежать повышенного износа тормозных дисков рекомендуется выбирать колодки с оптимальным коэффициентом трения.

Например при городском стиле вождения колодки прогреваются до 370 градусов по Цельсию, при которой коэффициент трения у разных колодок разный, в зависимости от фрикционного состава. На непрогретых колодках (205 °С), коэффициент трения небольшой, при нагреве увеличивается до оптимальных 0,35-0,45, при перегреве эффективность торможения падает. На оригинальных колодках KIA наносят индексы HH, GG, GF, FF, FE, определенные методом SAE J661 (Сообществом автомобильных инженеров):

Код “С” — коэффициент трения до 0,15;
Код “D” — от 0,15 до 0,25;
Код “E” — от 0,25 до 0,35;
Код “F” — от 0,35 до 0,45;
Код “G” — от 0,45 до 0,55;
Код “H” — от 0,55 до 0,8.

Первый индекс показывает коэффициент при температуре 205 °С, второй показывает коэффициент прогретой колодки. На нуждающихся в прогреве колодках первый индекс меньше второго. На “мягких” колодках второй индекс меньше, то есть они боятся перегрева. В стабильно работающих тормозных колодках во всех температурных диапазонах индексы одинаковые.

На оригинальных колодках для KIA Sportage III рестайлинговой модели 2014 года можно увидеть индексы “FF”, и аббревиатуру SBK — Sangsin Brakes. Также особенностью этих оригинальных комплектующих есть выступ на противоскрипных пластинах, по некоторых мнениях с помощью которого уменьшается нагрев жидкости в тормозных цилиндрах. Наличие таких незначительных особенностей и есть основной причиной кроссировки ЕОМ номеров производителя.

Не всегда представляется возможным узнать колодки какого производителя и серии выпускаются под брендом Hyundai-KIA Geniune Parts. Поэтому при ограниченном бюджете имеет смысл купить аналоги тормозных колодок подобрав их учитывая манеру Вашей езды.

Выбираем и меняем тормозные колодки на Киа Спортейдж 3

Sportage 3

В автомагазинах тормозные колодки Киа Спортейдж 3 представлены в большом количестве. Казалось бы, всё просто – покупай и ставь. Но в этом заключается загвоздка – продукция отдельных производителей различается по качеству.

Бывает так, что дорогая деталь оказывается ничем не лучше дешёвой.

Ситуация усугубляется путаницей в каталожных номерах, которые в зависимости от года выпуска дублируют друг друга. Например, оригинальные расходники для передних тормозов с артикулом 581012YA50 имеют братьев-близнецов:

581012SA70; 581011DE00; 581012SA51; 581011DA50; 581012SA50; 581011DA00; 581010ZA00.

Чтобы замена износившихся элементов не обернулась для вас головной болью, мы подробно расскажем об их выборе, установке.

Оригинальные тормозные колодки на Kia Sportage 3

Колодки передние обозначены следующими взаимозаменяемыми артикулами:

581012SA70 – до 2011 года;
581012YА00 – с 2011 по 2014;
581012YA50 – 2014 г.;
581012SA51 – после 2015.

Размеры в мм (длинна; высота; ширина): 137,8х60,8х16.

Тормозные колодки для задних колёс Киа Спортейдж 3:

583022YA30; 583022SA30; 583022YА31 – после 2011 года для дисков с номером 584111Н100;
583022SА10 – для рестайлинговых внедорожников 2014 года выпуска.

Задние для полноприводного автомобиля:

583022SA70 – оригинал;
583022SА10 – номер после 2013 года;
583022YA50 – рестайлинг 2014 г.в.

Размеры: 94х41х16 мм.

Ручник имеет отдельный барабанный механизм, оригинальные расходники к которому обозначены следующими артикулами:

583053SA20 – для машин с приводом 2WD;
583053SА30 – 2WD;
583052SA30 – для внедорожников с приводом на обе оси.

Этот внушительный список состоит из оригинальных расходников.

При этом, несмотря на разные номера и модельный год, колодки практически ничем не отличаются. Однако, если уж предстоит замена, то лучше на одну ось ставить элементы с одинаковыми артикулами.

Такая универсальность объясняется тем, что Спортейдж третьего поколения построен на платформе Hyundai IX35. Кроме того, переименование происходило после того, как компания Киа меняла поставщика деталей.

Аналоги

Для замены много аналоговых тормозных элементов.

SАNGSIN SP 1196;
SАNGSIN HAGEN GP 1196;
NIBK PN-0052;
HANKOOK FRIXA FРК25.

SАNGSIN (Нi-Q) SР 1187;
SANGSIN BRAKE GР 1187;
BREMBO Р30051;
MANDO МРН35;
TRW GDB 3474;
YЕS-Q ESD8061.

Барабанные колодки для Киа Спортейдж 3 с приводом на передние колёса:

FEN0X ВР53086;
K0RTEX KS030STD.

Для ручника полноприводного Kia Sportage 3:

NIBK FN-11009;
STELL0X 000 626-SX.

Замена колодок Киа Спортейдж 3

При торможении основная нагрузка ложится на тормозные механизмы передних колёс. Меняйте их одновременно с обеих сторон оси.

Прежде чем приступать к смене колодок Kia Sportage 3, необходимо посмотреть какое количество «тормозухи» находится в бачке главного тормозного цилиндра. Если уровень приближен к максимальному, то шприцем или резиновой грушей откачайте немного. Когда вы утопите поршни в суппорте, уровень увеличится.

Передние

Чтобы поменять передние тормозные колодки, необходим домкрат и рожковые или накидные ключи на 14 и 17 мм (лучше накидные, ими меньше шансов слизать головку болта), отвёртка и металлический рычаг или съёмник «Лукас».

Сам процесс смены на Киа Спортейдж 3 не сложен:

Поддомкратьте автомобиль, снимите колесо. Выкрутите направляющие пальцы на корпусе суппорта.

При помощи отвёртки разожмите колодки и снимите суппорт.

Извлеките отработавшие свой срок элементы.

Металлической щёткой очистите от грязи, ржавчины места посадки обеих направляющих пластин. Будьте аккуратны, чтобы не повредить резиновые пыльники. Желательно смазать эти области специальной смазкой, предотвращающей скрип.

Используя рычаг или съёмник, вдавите оба цилиндра в суппорте до упора назад, установите пластины, колодки на место. Соберите суппорт.

Перед тем как вдавливать цилиндры, полезно будет смазать их рабочую часть маслом и при помощи шприца добавить немного смазки внутрь. Кроме этого, откройте капот, открутите крышку на бачке с тормозной жидкостью, чтобы снизить давление в системе, облегчить работу с цилиндрами.

Не забудьте проверить, в каком состоянии резиновые пыльники пальцев, свободно ли перемещаются направляющие. При необходимости добавьте на пальцы консистентную смазку.

После замены колодок возможно уменьшение эффективности торможения. Не стоит пугаться – это нормальное явление, но, совершая первые выезды, будьте осторожны.

Дело в том, что новые фрикционные накладки должны притереться к изношенным дискам. В процессе притирки избегайте резких, долгих торможений, иначе фрикционы подгорят, и тормоза надолго утратят свою эффективность.

Задние

Как и передние меняются только парами (внутренние и внешние) и на обоих колесах сразу.

Процесс смены задних тормозных колодок на Киа Спортейдж 3 происходит практически так же, как передних:

Поднимите домкратом нужную сторону автомобиля, снимите колесо. Используя ключ на 14, выкрутите болты, удерживающие суппорт.

Выньте направляющие, старые колодки. Пыльники, фиксаторы, скобы тщательно очистите от грязи.

Удалите старую смазку из посадочных мест направляющих и нанесите новую.

Установите новые колодки вместе со скобами, пыльниками и направляющими.

Смажьте, вдавите до упора поршни. Поставьте суппорт на место, закрепите болтами. Медленно до конца несколько раз надавите на тормозную педаль.

Теперь можно прикрутить колесо на место и таким же образом произвести замену расходников с другой стороны.

После всех процедур с Kia Sportage 3, не забудьте удостовериться, что уровень тормозной жидкости в бачке под капотом соответствует норме.

Заключение

Если проморгать момент, когда пора менять тормозные колодки Киа Спортейдж 3, то стёршиеся «в ноль» накладки могут испортить тормозной диск. Это выльется в дополнительные ненужные расходы.

Замена расходников своими руками не займёт много сил и времени, а наградой станет удовлетворение от проделанной работы и надёжные тормоза.

Руководства по ремонту Замена тормозных колодок механизма стояночного тормоза Киа Спортэйдж

Тормозные колодки механизма стояночного тормоза при нормальных условиях эксплуатации практически не изнашиваются, так как не принимают участие в процессе торможения автомобиля. Однако в некоторых случаях (например, если водитель по забывчивости проехал несколько километров с поднятым частично рычагом привода стояночного тормоза) может потребоваться их замена.

Механизмы стояночного тормоза автомобилей 2WD и 4WD принципиально отличаются по конструкции, поэтому замена тормозных колодок механизмов этих автомобилей показана по отдельности.

Для замены тормозной колодки механизма стояночного тормоза автомобиля 2WD (в данном механизме одна колодка) выполните следующее.

Вам потребуются: пассатижи, отвертка с плоским лезвием.

1. Снимите левое заднее колесо.

2. Снимите суппорт (см. «Замена суппорта тормозного механизма заднего колеса») , не отсоединяя тормозной шланг…

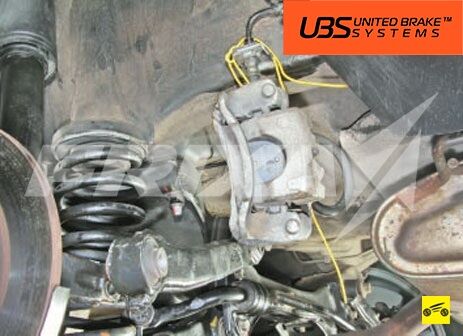

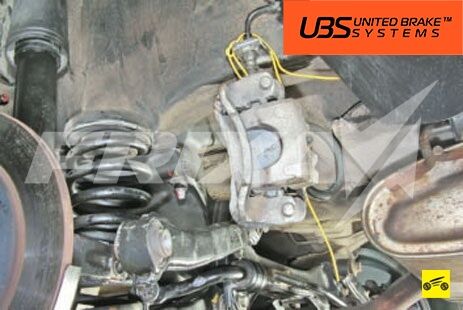

3. …и закрепите проволокой на кузове. При этом не допускайте скручивания или натяжения шланга.

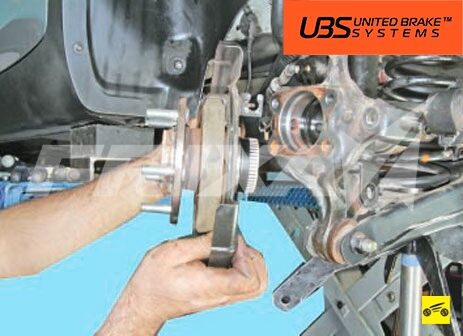

4. Снимите ступицу заднего колеса в сборе с тормозным щитом (см. «Снятие и установка ступицы заднего колеса») .

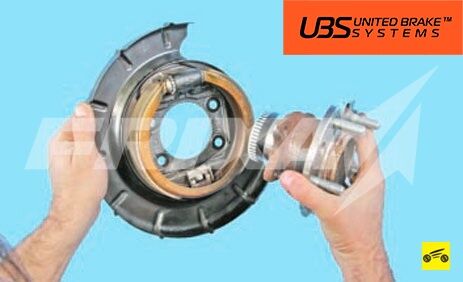

5. Извлеките ступицу из щита.

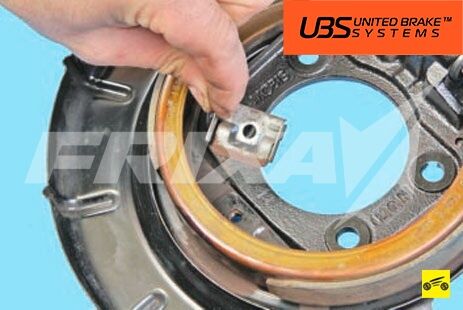

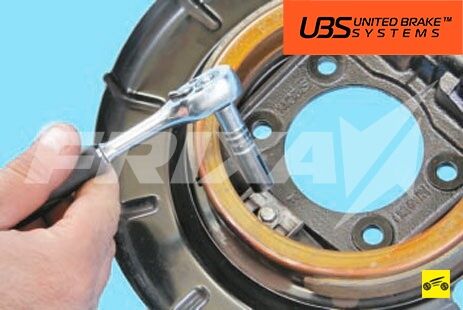

6. Выверните болт крепления прижимной пластины колодки…

7. …и снимите пластину.

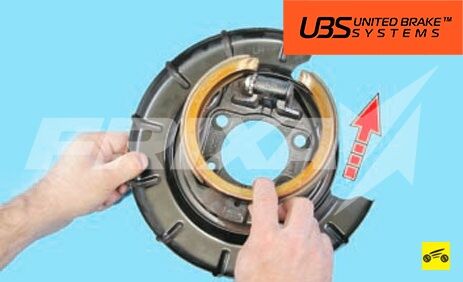

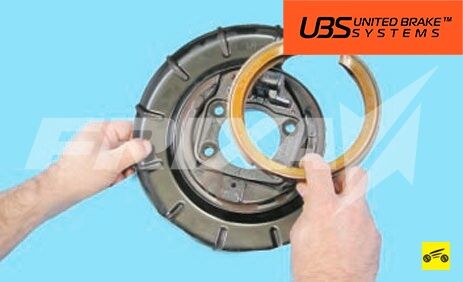

8. Сдвиньте тормозную колодку в направлении, показанном на фото стрелкой, до выхода ее концов из пазов разжимного механизма…

9. …и снимите колодку.

10. Установите детали в порядке, обратном снятию.

ПРЕДУПРЕЖДЕНИЕ

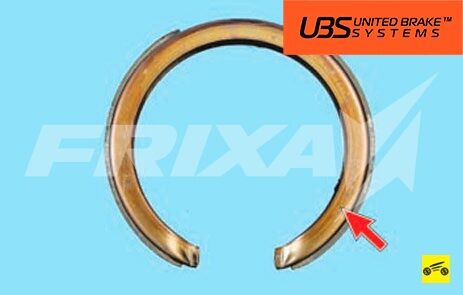

На боковую поверхность основания колодки нанесена надпись «DO NOT RELINE» (НЕ РАЗГИБАТЬ), означающая, что при установке колодки ее концы запрещено разводить больше, чем это требуется для посадки в пазы разжимного механизма, во избежание необратимого изменения упругих свойств.

11. Отрегулируйте привод стояночного тормоза (см. «Регулировка привода стояночного тормоза») .

Для замены тормозных колодок механизма стояночного тормоза автомобиля 4WD выполните следующее.

Вам потребуются: ключи «на 12», «на 14», «на 17», торцовая головка «на 14», пассатижи, отвертка с плоским лезвием.

1. Снимите левое заднее колесо.

3. …и закрепите проволокой на кузове. При этом не допускайте скручивания или натяжения шланга.

4. Снимите тормозной диск (см. «Замена тормозного диска тормозного механизма заднего колеса») .

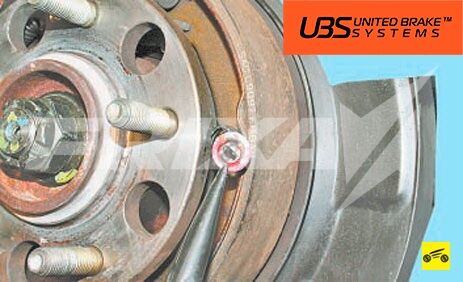

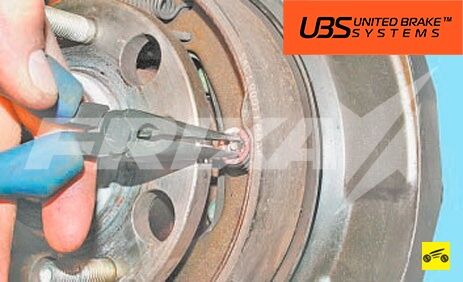

5. Нажмите на чашку опорной стойки задней тормозной колодки, поверните чашку на 90°…

Придерживайте стержень опорной стойки с обратной стороны тормозного щита.

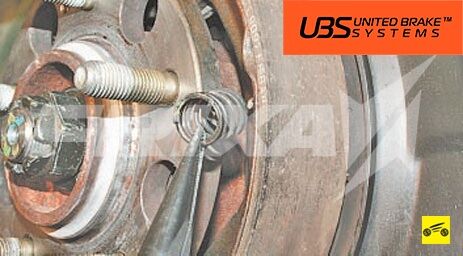

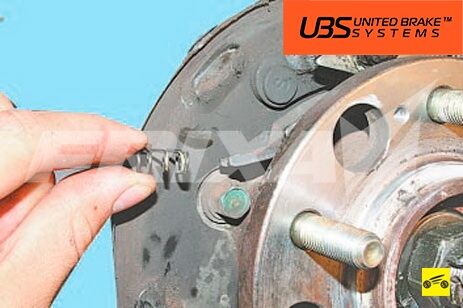

7. Снимите прижимную пружину задней колодки.

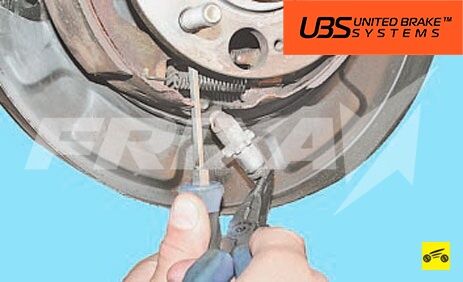

8. Отожмите отверткой переднюю колодку вперед, преодолевая усилие нижней стяжной пружины, и снимите регулировочное устройство.

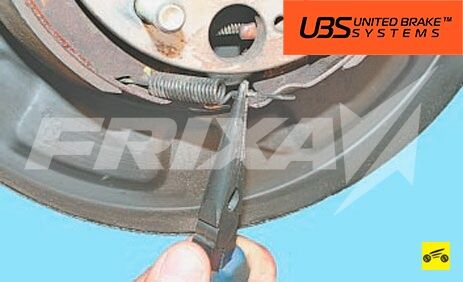

9. Снимите нижнюю стяжную пружину.

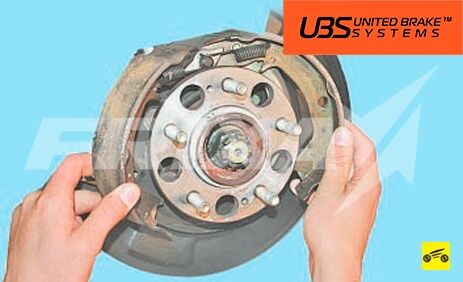

10. Отведите переднюю тормозную колодку вперед, преодолевая усилие ее верхней стяжной пружины, выведите верхний конец колодки из упора на щите тормоза, отсоедините пружину от стойки на щите…

11. …и снимите переднюю колодку. Отсоедините от колодки верхнюю стяжную пружину.

12. Снимите распорную пружину…

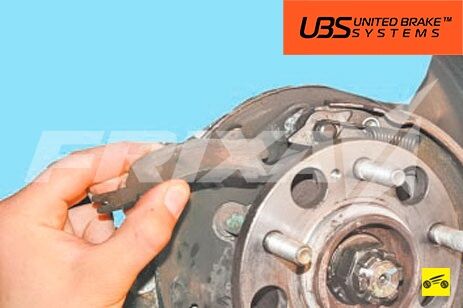

13. …и распорную планку.

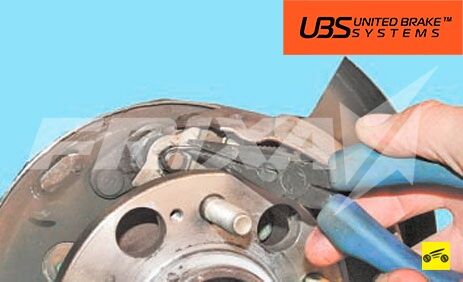

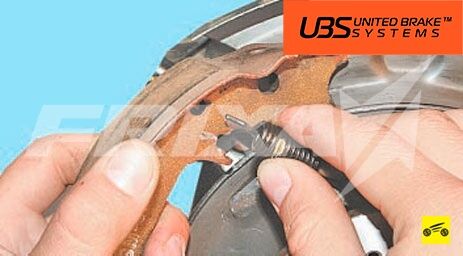

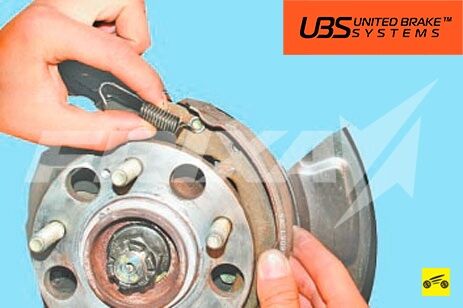

14. Отсоедините верхнюю стяжную пружину задней колодки от стойки на щите тормоза…

15. …и от колодки, затем снимите пружину.

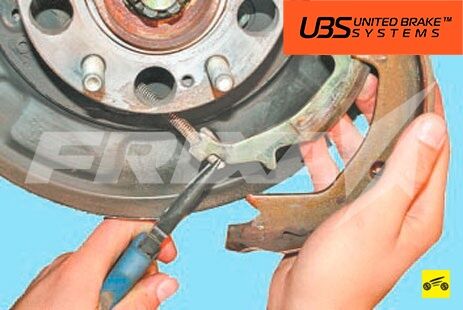

16. Выведите из зацепления с разжимным рычагом трос и снимите заднюю тормозную колодку.

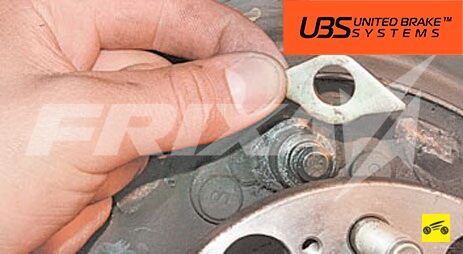

17. Снимите со стойки щита тормоза фиксирующую пластину колодок.

18. Осмотрите детали механизма стояночного тормоза. Поврежденные или сильно корродированные детали замените.

19. Установите тормозные колодки в порядке, обратном снятию.

20. Установите тормозной диск, поверните его так, чтобы регулировочное отверстие оказалось внизу, и, поддев отверткой, извлеките из регулировочного отверстия заглушку.

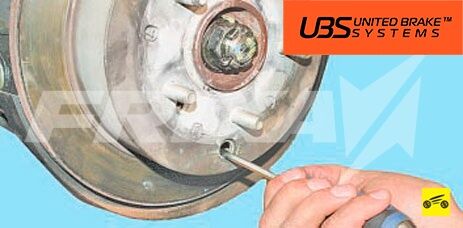

21. Отверткой с плоским лезвием вращайте зубчатый венец регулировочного устройства, оперев стержень отвертки о край отверстия, до момента соприкосновения тормозных колодок с внутренней рабочей поверхностью диска (момент соприкосновения определяется по затрудненному вращению диска рукой). Поверните зубчатый венец регулировочного устройства в обратную сторону до момента освобождения тормозного диска.

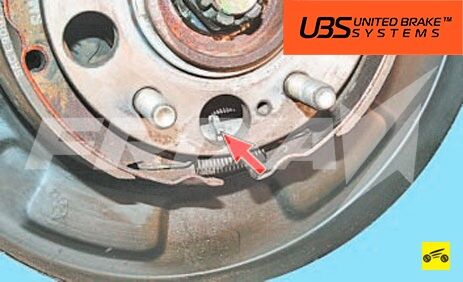

Так расположен зубчатый венец регулировочного устройства (тормозной диск для наглядности снят).

ПРЕДУПРЕЖДЕНИЕ

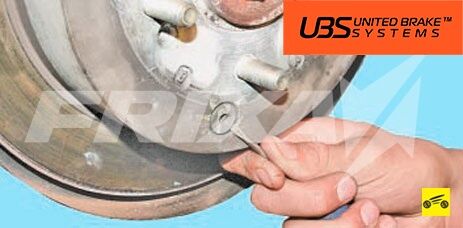

По окончании регулировки не забудьте установить в отверстие тормозного диска заглушку, иначе в механизм стояночного тормоза попадет дорожная грязь.

22. Отрегулируйте привод стояночного тормоза (см. «Регулировка привода стояночного тормоза») .

киа спортейдж замена колодок ручника

Снимите нижнюю стяжную пружину. 8. Отведите переднюю тормозную колодку вперед, преодолевая усилие ее верхней стяжной пружины, выведите верхний конец колодки из упора на щите тормоза, отсоедините пружину от стойки на щите 9. и снимите переднюю колодку. Отсоедините от колодки верхнюю стяжную пружину. 10. Снимите распорную пружину 11. и распорную планку. 12. Отсоедините верхнюю стяжную пружину задней колодки от стойки на щите тормоза 13. и от колодки, затем снимите пружину. 14. Выведите из зацепления с разжимным рычагом трос и снимите заднюю тормозную колодку. 15. Снимите со стойки щита тормоза фиксирующую пластину колодок. 16. Установите тормозные колодки в порядке, обратном снятию. 17. Установите тормозной диск, поверните его так, чтобы регулировочное отверстие оказалось внизу, и, поддев отверткой, извлеките из регулировочного отверстия заглушку. 18.

Отверткой с плоским лезвием вращайте зубчатый венец регулировочного устройства, оперев стержень отвертки о край отверстия и перемещая рукоятку отвертки в направлении, показанном на фото (регулировочное устройство правого механизма стояночного тормоза вращайте в противоположном направлении), до момента соприкосновения тормозных колодок с внутренней рабочей поверхностью диска (момент соприкосновения определяется по затрудненному вращению диска рукой). Поверните зубчатый венец регулировочного устройства в обратную сторону до момента освобождения тормозного диска. Так расположен зубчатый венец регулировочного устройства (тормозной диск для наглядности снят). По окончании регулировки не забудьте установить в отверстие тормозного диска заглушку, иначе в механизм стояночного тормоза попадет дорожная грязь. 19. Отрегулируйте привод стояночного тормоза (см. Регулировка привода стояночного тормоза).

замена задних тормозных колодок и дисков на KIA Cerato 2009 г.в

Замена тормозных дисков Киа Спортейдж 3: объясняем по порядку

Безопасность автомобиля является гарантией вашего здоровья и жизни, а также сохранности ваших близких. Ключевое значение для безопасности поездок на автомобиле «Киа Спортейдж» имеет тормозная система. Каждая ее деталь играет свою роль при общей работоспособности тормозов. Уход за тормозами – это кропотливый труд, одним из этапов является замена тормозных дисков.

Видео

Симптомы неисправности

Биение руля при торможении;
Увеличение усилия при нажатии на педаль;
Снижение эффективности торможения;
Увеличение тормозного пути;
Интенсивный односторонний износ колодок.

Какие инструменты нужны для замены дисков

Для работы по диагностике и замене тормозных дисков на корейском внежорожнике потребуется следующий инструмент:

микрометр;
набор ключей или головок;
плоская и крестовая отвертки.

Оригинальные колодки для Киа Спортейдж 3 (2010-2016 г.)

Оригинальный номер передних колодок — 581012SA70 — цена 4400 руб., в 2011 году номер заменен на 581012YA00 — цена 5000 руб., в 2014 году произошел рестайлинг модели и соответственно изменен номер на 581012YA50 — цена 5100 руб. Замена артикула в 2015 году на 581012SA51 — цена 3200 руб. (Опционный код: 9911A5).

Оригинальный номер для авто с задним приводом: 583022YA30 — цена 3500 р.,583022SA30 — цена 3180 руб. Замена номера в 2011 году −583022YA31 — цена 3700 руб. (ставят на диск 584111H100). Номер для рестайла 2014 года-583022SA10 — цена 2320 руб. (опционный код — 9911A5 для диска 584111H300).

Оригинальный номер задних колодок для авто с полным приводом: 583022SA70 — цена 3180 руб. Замена номера в 2013 году — 583022SA10. Номер для рестайлинговой модели 2014 года — 583022YA50 — цена 3700 руб.

Колодки барабанные стояночного тормоза:

Оригинальные номера для заднеприводных авто (2WD): 583053SA20, 583053SA30 — цена 3300 руб. Для модели SEURPSLZ10 2010-2014 годов выпуска и для рестайла 2014 года устанавливают барабанные колодки 583052SA00 — цена 2360 руб., они имеют больший диаметр и ширину.

Колодки ручника для полноприводных моделей (4WD) имеют номер — 583052SA30 — цена 2900 руб..

Такое количество «взаимозаменяемых» номеров для расходных материалов тормозной системы объясняется их универсальностью, тем более что Киа Спортейдж 3 построена на базе Hyundai ix35. Также известно что подразделение компании Mobis занимается подбором комплектующих, и переименование тормозных колодок происходит по причине смены поставщика или модификаций фрикционов.

Тормозной диск установленный на автомобиль.

Размеры дисковых тормозных колодок

Размеры колодок стояночного тормоза

Модель KIA Sportage III

2WD KEURPSL10 (SL)KEURPSL14 (SL)

2WD SEURPSLZ10 (SLZ)SEURPSLZ14 (SLZ)

4WD KEURPSL10 (SL)SEURPSLZ10 (SLZ)

Хорошие аналоги тормозных колодок для Киа Спортейдж 3 от известных брендов

Передние дисковые колодки:

Sangsin SP 1196 — цена 1120 руб. Серия SP — это бюджетный вариант комплектующих для умеренного стиля вождения;
Sangsin Hagen GP 1196 — цена 2020 руб. Ресурс износоустойчивости увеличен в полтора раза по сравнению с серией SP, по многочисленным отзывам имеют лучшие характеристики, не так пылятся, более надежные при экстремальном торможении;
NiBK PN-0052 — цена 1180 руб. Для фрикционов от японской компании NiBK используется оптимизированный полу керамический состав, в комплекте высокотемпературная смазка;
Hankook Frixa FPK25 — цена 800 руб. Бюджетная серия, производятся только на официальном заводе в Южной Корее.

Задние дисковые колодки:

Hi-Q (Sangsin) SP1187 — цена 830 руб
Sangsin Brake GP 1187 — цена 1100 руб
TRW GDB 3474 — цена 1600 руб
Mando MPH35 — цена 600 руб
Yes-Q ESD8061 -цена 770 руб
Brembo P 30 051 — -цена 1830 руб

Барабанные колодки стояночного тормоза для заднеприводных авто (2WD):

Fenox BP53086 — цена 1300 руб.;
Kortex KS030STD — цена 700 руб.

Аналоги колодок ручника для полноприводных авто (4WD):

NiBK FN-11009 — цена 1440 руб.;
Stellox 000 626-SX — цена 1200 руб.

Чтобы обеспечить максимально эффективное торможение и избежать повышенного износа тормозных дисков рекомендуется выбирать колодки с оптимальным коэффициентом трения. Например при городском стиле вождения колодки прогреваются до 370 градусов по Цельсию, при которой коэффициент трения у разных колодок разный, в зависимости от фрикционного состава. На не прогретых колодках (205 °С), коэффициент трения небольшой, при нагреве увеличивается до оптимальных 0,35-0,45, при перегреве эффективность торможения падает. На оригинальных колодках KIA наносят индексы HH, GG, GF, FF, FE, определенные методом SAE J661 (Сообществом автомобильных инженеров):

Код «С» — коэффициент трения до 0,15;
Код «D» — от 0,15 до 0,25;
Код «E» — от 0,25 до 0,35;
Код F«» — от 0,35 до 0,45;
Код «G» — от 0,45 до 0,55;
Код «H» — от 0,55 до 0,8.

Первый индекс показывает коэффициент при температуре 205 °С, второй показывает коэффициент прогретой колодки. На нуждающихся в прогреве колодках первый индекс меньше второго. На «мягких» колодках второй индекс меньше, то есть они боятся перегрева. В стабильно работающих тормозных колодках во всех температурных диапазонах индексы одинаковые.

Перфорированный тормозной диск.

На оригинальных колодках для KIA Sportage III рестайлинговой модели 2014 года можно увидеть индексы «FF», и аббревиатуру SBK — Sangsin Brakes. Также особенностью этих оригинальных комплектующих есть выступ на противоскрипных пластинах, по некоторых мнениях с помощью которого уменьшается нагрев жидкости в тормозных цилиндрах. Наличие таких незначительных особенностей и есть основной причиной кроссировки ЕОМ номеров производителя.

Меняем передние тормозные диски

Для работы по диагностике и замене тормозных дисков потребуется следующий инструмент:

Микрометр
Набор ключей или головок
Плоская и крестовая отвертки

Для начала ставим машину на ровную поверхность на ручной тормоз и ставим противооткаты под задние колеса чтобы исключить откатывание в процессе работы. Отпускаем немного гайки переднего колеса со стороны где планируется замена. Поднимаем кроссовер на домкрат и снимаем колесо.

В целях безопасности не следует работать с машиной, установленной на домкрат. Лучше держать ее на специальных подставках.

Отворачиваем винт с отверстием для тормозного шланга, а затем болты крепления суппорта. Снимаем тормозной суппорт. Диск держится на двух винтах, загруженных со стороны крепления колеса, откручиваем их и снимаем диск.

Для того чтобы сделать диагностику тормозного диска Киа Спортейдж нужно выполнить три действия:

осмотреть диск на предмет царапин и повреждений
померить его толщину
проверить его на биение

Первые два выполнить довольно просто, для третьего потребуется специальный инструмент, такой как индикатор часового типа.

Передний тормозной диск с колодками

Мерить толщину тормозного диска нужно микрометром в восьми или более примерно равно удалённых друг от друга местах. Толщина нового переднего диска должна быть 26 мм, минимальная толщина, которая соответствует пределу ремонтопригодности, составляет 24.4 мм. Для Спортейдж с полным приводом нормальная толщина 28 мм, минимальная — 26.4 мм.

Для проверки диска на биение нужно прибор на расстоянии около 5 мм от внешнего края. Максимальное значение биения — 0.025 мм. Если величина превышает эту цифру необходимо переустановить диск. Если она в пределах нормы, нужно перевернуть его на 180 градусов и провести новый замер. Если добиться нормальных значений не получается, значит тормозной диск требует замены.

Установку следует выполнять в обратном порядке. После окончания работ нужно убрать лишний воздух из тормозного контура.

Вернуться к оглавлению

Какие диски выбрать

Покупая тормозные диски на внедорожник «Киа Спортейдж», нужно знать несколько особенностей. Чтобы купить нужные диски, предварительно обязательно нужно выяснить типовые размеры. Стандартные параметры указаны в техническом руководстве по эксплуатации машины. Если вы не придерживаетесь рекомендаций производителя, выбор тормозных дисков для KIA Sportage может значительно усложниться. В таком случае стоит обращаться в профильные магазины, где консультанты помогут вам определиться с выбором.

Заводские размеры дисков:

5Jx16, ЕТ 31.5, DIA 67.1;
5Jx17, ЕТ 35, DIA 67.1;
7Jx18, ЕТ 40.5, DIA 67.1.

Для замены можно использовать диски с такими параметрами:

7х165/114,3ЕТ39;
7,5х165/114,3ЕТ39;
7х175/114,3ЕТ39;
7х175/114,3ЕТ36;
7,5х175/114,3ЕТ34;
8х185/114,3ЕТ32.

На сегодняшний день ассортимент на рынке шин очень высок, однако не у всех производителей продукция действительно качественная. Лучше всего использовать оригинальные диски

Оригинальные диски на корейский внедорожник довольно качественные, обладают хорошим торможением. Однако есть и минусы – они весьма подвержены влиянию ржавчины, в результате чего их рабочие характеристики снижаются.

От некоторых автолюбителей слышны жалобы, что новые тормозные диски на KIA Sportage в начале использования сильно пылят. Однако это нормальное явление, свидетельствующее о том, что диск тормозит. После притирки пыление исчезает без следа.

Многие владельцы иномарки «КИА Спортейдж» останавливают свой выбор на аналогах оригинальных тормозных дисков. Аналоги отличаются хорошим качеством торможения и более низкой ценой. В качестве альтернативы специалисты советуют рассмотреть следующие модели.

Это весьма популярный американский бренд, у которого есть заводы в Испании и Китае. Однако диски китайского производства покупать не рекомендуется – они могут скрипеть и свистеть. Диски от TRW считаются едва ли не лучшими в среднем ценовом сегменте.

Диски от Ate для «КИА Спортейдж» считаются классной альтернативой оригинальным. Владельцы корейской иномарки, которые установили такие диски, отмечают, что при торможении исчезает «ватность», а тормоза работают четко и предсказуемо. По сравнению с оригинальными, диски Ate служат дольше, а их цена ниже.

Brembo

Brembo (передний), от 2205 рублей.
Brembo (задний), от 1778 рублей.

Данный бренд производит качественные диски для «КИА Спортейдж», а их цена адекватна. По всем параметрам продукция этой компании схожа с Ate. Отличаются от оригинальных более длительным сроком службы.

Otto Zimmermann

Otto Zimmermann 285.3518.52 (передний), от 4311 рублей.
Otto Zimmermann 285.3512.20 (задний), от 2181 рубля.

Что касается данных тормозных дисков, то мнения автолюбителей разделились. Кто-то заявляет, что диски плохого качества, слабо тормозят. Другие утверждают, что эти диски лучше оригинальных. В целом компания славится передовыми технологиями, применяемыми при производстве, и высоким качеством готовой продукции. Отрицательные отзывы покупателей могут быть вызваны страной производства или подделками.

Вывод

Заключение

Если материал был для вас интересен или полезен, опубликуйте его на своей странице в социальной сети:

Читайте также:
