Клуб УАЗ Патриот

Ехать на сход развал. Если всё же уверены в том, что схождение нормальное, покрутить короткую тягу. Это если ни руль, ни рулевая сошка не снимались.

А вообще машина на гарантии, так что к гарантийщикам, пусть сход развал делают.

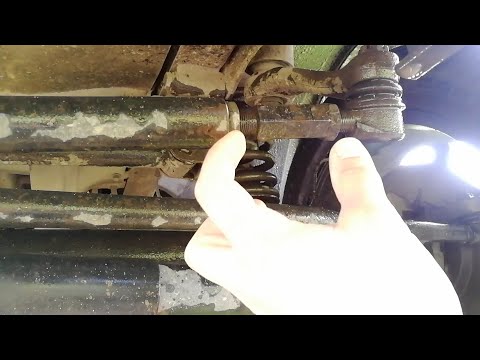

За положение руля отвечает только врехняя короткая рулевая тяга. вот эту верхнюю тягу покрути, ослабь два хомута на тяге и по крути ее вокруг оси руками, до тех пор пока руль не станет прямо, там чуть-чуть надо-то. делов на 5 мин.

Больше она ни на что не влияет.

обрати внимание чтоб рулевые наконечники были равномерно вкручены в тягу и хомут их зажимал. чтоб не получилось, чтоб наконечник в тяге держался на двух витках резьбы.

CruelCat писал(а): За положение руля отвечает только врехняя короткая рулевая тяга. вот эту верхнюю тягу покрути, ослабь два хомута на тяге и по крути ее вокруг оси руками, до тех пор пока руль не станет прямо, там чуть-чуть надо-то. делов на 5 мин.

Больше она ни на что не влияет.

обрати внимание чтоб рулевые наконечники были равномерно вкручены в тягу и хомут их зажимал. чтоб не получилось, чтоб наконечник в тяге держался на двух витках резьбы.

Так так советчики по аккуратнее с советами,ни на что не влияет,а вот он покрутит и узнает что влияет на радиус поворота 8) :twisted: alt=":wink:" />
так что лучше если на стенде покажет что все нормально и колеса стоят прямо снять руль и переставить или если повезет рулевой карданчик снять и выровнять alt=":wink:" />

CruelCat писал(а): За положение руля отвечает только врехняя короткая рулевая тяга. вот эту верхнюю тягу покрути, ослабь два хомута на тяге и по крути ее вокруг оси руками, до тех пор пока руль не станет прямо, там чуть-чуть надо-то. делов на 5 мин.

Больше она ни на что не влияет.

обрати внимание чтоб рулевые наконечники были равномерно вкручены в тягу и хомут их зажимал. чтоб не получилось, чтоб наконечник в тяге держался на двух витках резьбы.

Так так советчики по аккуратнее с советами,ни на что не влияет,а вот он покрутит и узнает что влияет на радиус поворота 8) :twisted: alt=":wink:" />
так что лучше если на стенде покажет что все нормально и колеса стоят прямо снять руль и переставить или если повезет рулевой карданчик снять и выровнять alt=":wink:" />

я лично крутил тягу без всяких стендов. ставил руль ровно и так чтоб наконечники закручены в тягу на глаз на одинаковое число витков. вот и вся наука.

схождение обязательно сделать надо, т.е. едем на стенд, а заодно дядька сделает и руль прямо.

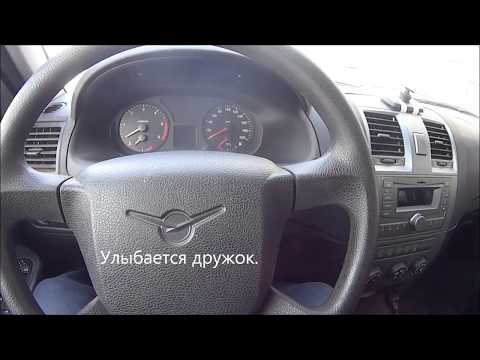

У меня та же проблема была на новой машине. Машина по прежнему новая, было пару недель назад. За рулём пять лет, но не разу не был в сервисах и я решил, что они смогут мне помочь в следующих проблемах:
1) Руль криво.
2) Машину болтает по дороге вточ-вточ как мой старый 3153 с самопально-установленными военными мостами.
Заехал в сервис на букву "Г" на Варшавке, от того салона в котором машину взял.

Результат следующий:
1) Руль по-прежнему криво, но в другую сторону.
2) Чудик,который принимает машины клиентов, сдавая задом со стенда, устроил маленькое ДТП с их грузовым фургоном, которой по трагическим обстоятельствам выезжал в этот момент из ангара. Запаской упёрся. Слегка помял и поцарапал.

Я за 1400 рублей получил плохо выполненную работу(я давно не удивляюсь как люди в ЭТОЙ стране работают ) и оцарапанный чехол запаски. Потом мне говорит: "чего машину не забираешь?"(мол вали отсюда). В общем он дал мне визитку и сказал, что у него есть чуда полироль и он вне рабочее время готов убрать царапины, а для етого я должен приехать к нему.
Я не люблю скандалы и по этому голосую ногами( к ним больше не ногой) . Я ему даже не стал звонить. А потом ещё звонит девушка со своими маркетинговыми вопросами. Идио-ты. Им не поможет сделать свой бизнес лучше ничего.

В общем приехал в гараж, увидел, что только короткую тягу трогали. Выставил руль сам прямо. Заодно прошприцевал наконечники рулевые. Кстати, смазки там нету, только вода из них выдавилось. А потом люди шумят, что наши наконечники самые говё-ные вмире. Ну естественно, если за место смазки грязная вода только.

Настройка рулевого управления УАЗ Патриот

Для чего нужна регулировка рулевого редуктора УАЗ Патриот

Самые распространенные поломки рулевого управления на Патриоте связаны с гидроусилителем или редуктором.

• во время поворота руля слышны скрипы и посторонние звуки;
• заклинивание во время поворота руля;
• неравномерное вращение колес;
• люфт относительно центрального положения рулевого колеса.

Пошаговая инструкция по настройке

Для разборки механизма понадобятся следующие инструменты:

• головка TORX T30 ¼;
• ключи на 13 и на 16;
• вороток на ¼ с удлинителем;
• головка на 24 с воротком и удлинителем;
• молоток;
• плоская отвертка;
• шплинт на рулевые наконечники.

Может пригодиться газовый ключ и съемник для наконечников. Также можно взять белый лак для ногтей или подобное красящее вещество, чтобы ставить метки.

Особенности ремонта

Чтобы отрегулировать картер рулевого управления своими руками, нужно поставить авто на ровную поверхность. Колеса должны стоять прямо.

При правильной регулировке во время езды по прямой люфт отсутствует. При повороте руля в любую сторону появляется зазор вала двигателя и червяка. Чем больше поворот колеса, тем больше эта щель. Во время каждого ТО ее нужно проверять.

Для чего нужны подрулевые переключатели

Новый УАЗ Патриот получил европейские подрулевые переключатели.

Они отвечают за:

• работу дворников;
• подачу жидкости для омывания стекла;
• регулировку света фар;
• переключение коробки передач.

В официальных инструкциях по ремонту Хантера и Патриота рекомендуется делать настройку в автосервисе. Хотя отрегулировать рулевое управление, устройство и схема которого доступны практически каждому водителю, можно и самостоятельно.

Устройство руля на УАЗ Паритоте

Неотъемлемой частью любого транспортного средства является рулевое управление(РУ), благодаря которому обеспечивается безопасность передвижения на автомобиле, меняется направление движения, а также совершаются различные маневры. На внедорожнике UAZ Patriot с гидроусилителем в устройство системы РУ входит: рулевая колонка, руль, пара рулевых тяг, поворотные кулаки, и шаровые шарниры.

Устройство

На внедорожнике имеется рулевая колонка в которой расположен вал управления с двумя подшипниками. Крутящий момент благодаря карданному валу передается от руля на рулевой механизм, сам карданный вал состоит из шарниров и скользящей вилки.

Рулевая колонка УАЗ Патриот на шлицах вала крепится к рулевому колесу, а при помощи гайки закреплено к валу, на колонке так же имеется механизм при помощи которого можно регулировать угол наклона. Весь механизм РУ находится в подкапотном пространстве, картер которого закреплен к раме при помощи болтов.

Немаловажным в системе РУ выступает рулевая трапеция в устройство которой входит:

• Сошка;
• Сошка тяги;
• Тяга рулевой трапеции которая регулируется по длине;
• Наконечники рулевой тяги;
• Рычаг поворотного кулака;
• Поворотный кулак;
• Шаровая шкворня.

Рулевой редуктор

Со временем случается такое что руль УАЗ Патриот начинает работать неисправно, основной причинной является выход из строя гидроусилителя или редуктора. Признаки говорящие что требуется регулировка или замена следующие:

• Во время управления автомобилем присутствуют скрипы и посторонние шумы;
• Руль вращается не равномерно;
• Во время вращения рулевого колеса имеются заклинивания или заедания;
• На редукторе присутствует люфт.

Регулировка редуктора не является сложной процедурой, и ее можно произвести самостоятельно, для этого болт нужно вкрутить таким образом чтобы было максимальное стяжение, затем он фиксируется в таком положении, после этой процедуры рулевое колесо начнет вращаться туже. Если произвести регулировку не удаётся, то нужно заменить гидроусилитель.

Регулировка

Для проведения работ по настройке нужно подготовить весь необходимый инструмент:

• Плоскогубцы, чтобы расшплинтовать гайки;
• Набор гаечных ключей;
• Т-30 наконечник в форме звездочки;
• Смазку WD-40.

После того как весь инструмент подготовлен можно переходить к регулировки усилителя:

1. Первым делом прямо устанавливаются колеса;
2. Открывается капот и находится колонка;
3. Поверхность очищается от грязи;
4. На картере ГУРА его центральной части находится винт, при помощи которого осуществляется регулировка;

5. С сошки снимается наконечник;

6. Проверяется наличие люфта и возможных дефектов, для этого сошку нужно подвигать в лево и право. В случае обнаружения дефектов они устраняются;
7. Переходим к необходимым работам, ключом на 16 откручивается контргайка, у нее левая резьба, по этой причине ее нужно откручивать по часовой стрелке;
8. Когда контргайку ослабили берется ключ T-30 и откручивается винт;
9. Проверяется как ходит рулевая сошка, если она двигается туго, винт нужно крутить в левую сторону;
10. Регулируется люфт на редукторе, таким образом чтобы он ели ощущался;
11. В таком положении до упора затягивается и зашплинтовывается контргайка.

После того как работы произведены нужно проверить чтобы сошка перемещалась плавно без заеданий, наличие небольшого люфта допускается. Затем на место устанавливаются все наконечники и уже во время движения проверяется работа механизма.

Ремонт

В картере рулевой колонки внедорожника УАЗ Патриот имеется слабое место, это резьба куда вкручивается болт, и во время регулировки целостность резьбы может нарушится, это связанно с низким качеством металла. Проблема решается следующим способом:

После этой процедуры можно производить необходимую регулировка.

Подрулевые переключатели

Для удобства выполнения некоторых манипуляций в автомобиле предусмотрены специальные переключатели, которые располагаются под рулем.

Подрулевые переключатели УАЗ Патриот имеют конструкцию состоящую и двух переключателей, в виде пары пластиковых рычагов, расположенных под рулевой колонкой. Устройство расположенное с левой стороны отвечает за :

• Работу правого повортника;
• Работу левого повортника;
• Включение и выключение дальнего и ближнего света;
• Возможность мигания дальним светом.

Эти функции очень важны во время движения на автомобиле, и передвигаться без них транспортному средству запрещено. Правые подрулевые переключатели отвечают за:

• Переключения скорости дворников;
• Одновременное включение дворников и стеклоомывателя;
• Включение заднего дворника;
• Одновременное включение заднего омывателя и дворника.

Конечно функционал второго рычага менее важный, но передвижение в дождливую погоду или снег будет затруднительным.

Полезное видео

Рекомендуем ознакомится с видео:

Подводя итог можно сделать вывод ,что этот механизм всегда должен находится в исправном состоянии, иначе передвигаться на автомобиле становится небезопасно. В случае возникновения каких либо неисправностей все работы по ремонту можно произвести самостоятельно.

Рулевое управление УАЗа Патриота: неисправности и методы их устранения

Одна из главных систем в устройстве колесных транспортных средств – это рулевое управление, состоящее из комплекса узлов и агрегатов. Его главная задача – синхронизировать повороты руля с поворотом передних (управляемых) колес автомобиля. Рулевое управление поддерживает заданное водителем направление и обеспечивает нужный угол поворотов.

Особенности системы

Механизм рулевого управления Патриота дополняется колонкой. Вал находится в колонке руля на 2-х опорных подшипниках. Это так называемая опора рулевого вала УАЗ Патриот. Ее задача – передать повороты вправо или влево от руля на рулевой механизм посредством устройства, похожего на кардан. Руль устанавливается на шлицы и надёжно фиксируется на нём соединением с гайкой. К трубе закрепляется механизм регулирования угла наклона.

Основная часть узла находится в моторном отсеке, а его картер закреплен на раме при помощи болтовых креплений. Особенность рулевого управления УАЗа Патриота в том, что здесь используются шаровые шкворни – технология устаревшая и встречается на современных автомобилях редко. В остальном механизм выполнен по стандартной схеме и мало чем отличается от устройств, устанавливаемых на УАЗ 469 и прочие модели.

Когда водитель вращает руль на УАЗе Патриоте, винт механизма управления выкручивается из поршневой гайки или, наоборот, вворачивается в неё. Давление в одной или в другой полостях рулевого механизма повышается или понижается, от этого поршневая гайка начинает перемещаться. Одновременно с этим она оказывает влияние на сошку через вал рулевой рейки, а та через рулевую трапецию и тяги передает усилие на управляемые колеса, заставляя поворачиваться их в нужную сторону.

Жидкость гидроусилителя, пройдя по системе, попадает обратно в расширительный бачок по шлангу «обратки». Оптимальное для прокачивания жидкости давление создаёт насос гидроусилителя лопастного типа. Устанавливается он на кронштейне двигателя и имеет общий с ним привод, считаясь вспомогательным оборудованием.

Для поддержания давления в насосе установлен специальный предохранительный клапан, он регулирует показатель в зависимости от того, как часто крутится коленчатый вал силовой установки. Расширительный бачок гидравлического усилителя расположен в моторном отсеке над левым брызговиком переднего крыла. При помощи шлангов соединяется с насосом ГУРа и магистралью обратки. В случае неисправности усилитель управления сохраняется, но для поворота руля придется приложить значительно больше усилий.

Причины и способы устранения неисправностей рулевого управления УАЗ Патриот

Для наглядности все неполадки представлены в таблице:

Причина неисправности

Люфт руля (ход без усилия больше 400 мм)

На руле ощущается перемещение червяка по оси

Самопроизвольное угловое колебание управляемых колес (биение)

Руль на валу перемещается по оси

Рад иальное смещение вала

Рулевой механизм заедает

При зацеплении слышны скрипы или щелчки

Утечка масла из картера

Масло течет через предохранительный клапан расширительного бачка ГУР

Скрипит рулевая колонка

При наличии ГУР требуется большое усилие для поворота рулём

Шумит гидроусилитель

Многие из этих неисправностей автовладелец может устранить своими руками. Описывать большую часть процедур нет смысла, они однотипные и при необходимости могут выполняться на СТО. Стоимость услуг варьируется от 300 до 10000 рублей, в зависимости от сложности работы, не считая стоимости деталей и расходных материалов.

Устранение люфта кардана

Автовладельцы УАЗа знают, что в их автомобиле есть не только карданные передачи, с помощью которых становится возможным привод, но и рулевой кардан УАЗ Патриот. По своей конструкции он практически идентичен карданам переднего и заднего мостов, разница – в длине и объеме. Главная слабость этого кардана, или рулевого редуктора на УАЗе Патриот, в появлении характерного стука. Он возникает в кардане рулевого механизма в области фиксации на шлицах. От негативного воздействия внешних факторов эти соединения никак не защищены, поэтому со временем возникают люфт и стук. Устранение этой распространенной поломки происходит следующим образом:

1. Подходящим по размеру хомутом обжимается плотно кардан в том месте, где находится шлицевое соединение. Для этого можно использовать хомут от Волги, применяемый для стяжки рулевой тяги.
2. Теперь можно демонтировать кардан. Если снятие не входит в планы, можно обойтись и без этого, но этот вариант травмоопасен, так как работать придется с болгаркой. Отрезным диском следует пропилить кардан в том месте, где на внутренней стороне расположены шлицы. Пропил потребуется примерно 10 см
3. Теперь на кардан надевается хомут и стягивается болтовым соединением. Узел становится неподвижным, и проблема люфта исчезает надолго.

Единственный минус подобного ремонта заключается в отсутствии какой-либо защиты от попадания пыли, влаги и грязи. Но это отличная альтернатива замене узла в сборе.

Снятие и установка рулевой колонки

Для демонтажа рулевой колонки понадобятся гаечные ключи и набор торцевых головок. Перед тем как приступить к работе, следует обесточить бортовую сеть, скинув клеммы с аккумулятора. Дальнейший алгоритм действий такой:

1. Демонтировать рулевое колесо.
2. Снять переключатели и кожух колонки.
3. Отключить все подходящие рядом клеммы проводов.
4. Отсоединить жгуты с колодками от замка зажигания и иммобилайзера.
5. Маркером пометить расположение хомута на валу и шлицов относительно друг друга.
6. Ослабить болтовое соединение хомута.
7. Снять кардан вниз и отвести в сторону.
8. Открутить два крепежных болта кронштейна механизма настройки угла наклона.
9. Открутить 4 болта, удерживающие колонку на кронштейне, и снять рулевую колонку с автомобиля.

При необходимости узел разбирается по частям, это нужно для замены изношенных деталей. Если колонка меняется в сборе, разборка ни к чему. Большая часть работ связана с заменой деталей, ремонту они в основной своей массе не подлежат

Доработка рулевого управления УАЗа Патриота

Тюнинг на рулевом управлении встречается нечасто, но по мере эксплуатации возникают ситуации, когда помочь может не замена деталей, а доработка уже установленных или монтаж неоригинальных узлов и механизмов.

Замена новой модели кардана на старый

Рано или поздно владелец Патриота сталкивается с необходимостью замены кардана. Старую модель, которая устанавливалась на ранние версии Патриота, найти проблематично, а новый образец имеет несколько серьезных недостатков:

• торцевые отверстия затыкаются поролоном;
• косозубое направление шлицов – главный недостаток конструкции (старый образец имел П-образную форму, такие шлицы зарекомендовали себя надёжностью и стойкостью к износу);
• деталь стали изготавливать из алюминия, что не может служить показателем прочности и надёжности.

Ввиду значительных недостатков новых экземпляров многие автовладельцы предпочитают устанавливать детали старого образца. Замена проводится следующим путем:

1. Сначала откручивается крепёжный болт кронштейна вала к лонжерону кузова.
2. В моторном отсеке откручивается болт, стягивающий вал и колонку, а также демонтируется защита рулевых тяг УАЗ Патриот.
3. Плоской отвёрткой разжимаются клеммы.
4. Вал снимается из салона, при этом соблюдайте осторожность, чтобы не повредить проводку.
5. Вал меняется на новый. При этом учитывайте, что новые экземпляры значительно уступают старым в сроках службы.

Желательно не менять кардан старого образца, а попытаться его отремонтировать, смазать и установить пыльник. Крестовина также подвергается замене, вместе с тем нужно заглушить отверстие на торце. Такие нехитрые манипуляции позволяют избежать необходимости замены кардана на новые низкокачественные запчасти.

Устранение люфта шлицов вилки

После ремонта кардана вторая по частоте неисправность связана с люфтом между вилкой крестовины и валом. Причина его возникновения в непродуманной системе на заводе – инженеры не предусмотрели надёжного соединения кардана и вала на сварку. Неизбежно со временем возникают трещины между трубой и фланцем. Если не устранить проблему, может произойти полный отказ управления. Ремонтные работы не подразумевают кардинальных процедур:

1. Шлифовальной машинкой или болгаркой зачищается соединение вала с вилкой.
2. При помощи сварочного аппарата накладывается на место соединения сварной шов.
3. Сварной шов должен быть цельным по всей окружности, зазоры не допускаются (в них может попасть влага и пыль, которые превратятся в очаг коррозии).

Ремонтные работы на этом завершены. Для надёжности можно покрасить это место влагостойкой автоэмалью, которая исключит попадание влаги.

Устранение стука рулевого вала

Ещё одна проблема Патриота – это стук рулевого вала, он устраняется очень просто. Для модернизации понадобится обычная тавотница размером М6, шайба, пластиковая заглушка, сверло на 5 мм и метчик на 6 мм, холодная сварка и шприц для закачивания смазки. Процедура доработки такая:

1. Снять рулевой вал, открутив болты креплений.
2. Разобрать вал и очистить от остатков старой смазки.
3. Просверлить отверстие на 5 мм и нарезать метчиком резьбу.
4. Глухая шайба приваривается сваркой к торцу вала, тем самым отверстие закрывается.

Далее можно собрать узел в обратном порядке и установить на автомобиль, затем забить смазку шприцем.

Автовладельцам приходится устанавливать самостоятельно рулевой демпфер для гашения колебаний и многое другое. Для всех этих операций требуются умение пользоваться сварочным аппаратом, слесарные навыки и знание устройства автомобиля. Инженеры Ульяновского автозавода оставили автомобилистам огромное количество недоработок. Учитывая его стоимость, подобные недоделки непростительны.

Регулируем рулевой редуктор УАЗ Патриот

В конструкции рулевого механизма внедорожника УАЗ Патриот имеется редуктор или гидроусилитель, который со временем изнашивается и требует проведения, прежде всего, регулировочных мероприятий. Причинами для необходимости проведения регулировки являются следующие факторы:

• присутствие скрипов или прочих посторонних шумов при управлении автомобилем;
• неравномерность хода руля;
• наличие заеданий или заклиниваний во время вращения рулевого колеса;
• присутствие люфта на редукторе.

Когда может потребоваться регулировка редуктора рулевой колонки, зависит от характера эксплуатации автомобиля. В данном материале рассмотрим, что представляет собой процесс регулировки рулевого гидроусилителя на УАЗ Патриот, а так же, как осуществляется ремонт регулировочного механизма.

Необходимость регулировки

Регулировка рулевого редуктора УАЗ Патриот проводится для того, чтобы откорректировать функционирование рулевого механизма. Процесс настройки не предусматривает особых сложностей и может быть проведен своими силами в домашних условиях.

Для того чтобы настроить рулевую колонку, в конструкции механизма предусматривается специальный болт с контрирующей гайкой. Процесс корректировки осуществляется за счет того, что болт вкручивается до максимального стяжения, а затем осуществляется его фиксирование в таком положении. После процесса регулировки можно будет заметить, что руль при этом будет вращать немного туже. Если же регулировку осуществить уже не удается, то гидроусилитель необходимо заменить на новый.

Для проведения регулировки редуктора на внедорожнике УАЗ Патриот потребуется следующий инструмент:

Когда весь необходимый инструмент готов, можно приступать к рабочему процессу.

Процесс настройки

Рассмотрим детально процесс регулирования рулевого усилителя на внедорожнике УАЗ Патриот.

Ремонт механизма

Как и многие другие автомобили, УАЗ Патриот также имеет некоторые недоработки данного механизма. В частности, недоработанным можно считать картер рулевой колонки, в который ввинчивается болт. Во время регулировки владельцы внедорожника часто встречаются с проблемой нарушения целостности резьбы. Почему это происходит?

Причины происходящего скрываются преимущественно в использовании некачественного металла для производства рулевого картера. Во время осуществления затягивания болта происходит нарушение целостности резьбы, что собственно и приводит в негодность крышку картера рулевой колонки. Приобрести ее отдельно можно, но стоимость ее будет не такой уж и маленькой, как может показаться на первый взгляд. Поэтому коротко рассмотрим, как осуществляется ремонт данного устройства.

Ниже представлена крышка на которой срывается резьба.

Производим ремонт резьбы следующим образом:

1. Для начала нарезается новая резьба большего диаметра с помощью метчика.
2. Далее потребуется использовать втулку с двумя резьбами, которая показана на фото ниже.
3. Втулка необходимо ввинтить в «новонарезанную» резьбу крышки и склеить ее специальным цианакрилатным клеем марки ТК-200.
4. После этого потребуется использовать новый болт, который и будет регулировочным. Ремонт подразумевает собой не только нарезание новой резьбы, но также и замену регулировочного винта рулевой колонки.
5. В редукторе регулировочный болт устанавливается в специальное отверстие, показано на фото ниже.

Новый регулировочный болт на своем месте

Более подробный процесс регулировки редуктора рулевой колонки отображен на видео выше. Там показан процесс настройки редуктора или гидроусилителя без помощи помощника. В таком случае будет полезно узнать, что для этого потребуется.

Как снять руль на уаз патриот

Далее просто потяните кожух кнопки звукового сигнала и отсоедините кожух от 4 фиксаторов удерживающих его.

Снимаем кнопку включения сигнала с машины…

Отключаем 2 провода идущих от кнопки к рулевому колесу

Головкой на 24 ослабляем гайку удерживающую руль.

Не отворачивайте гайку полностью, так как прежде необходимо сорвать руль с места (с шлицов), а потом лишь открутить гайку полностью. Гайка будет удерживать руль, когда вы его сорвете и предохранит вас от травм, а салон машины от повреждений.

Сдергиваем руль со шлицов, пока он не начнет ходить по ним. Гайка удержит руль от окончательного снятия.

После откручиваем гайку и снимаем ее. Чтобы потом выставить рулевое колесо (руль) в соответствии с первоначальным положением, промаркируйте его расположение относительно шлицов

Далее руль можно снять с машины

Рулевое колесо на УАЗ Патриот устанавливается в обратном порядке. Затягивая фиксирующую гайку, вы сможете установить руль на место. При обратной сборке обратите внимание на состояние шлицов, а также на состояние контактных колец, так как если эти они не будут удовлетворять требованиям дальнейшей эксплуатации, то руль придется снимать вновь.

Руль УАЗ Патриот (в сборе с кнопкой) Пилот-Спорт

Звоните нам прямо сейчас или заполните форму!

Закажите Руль УАЗ Патриот (в сборе с кнопкой) Пилот-Спорт

— Если Вы заказываете более 1 товара, пожалуйста, оформляйте заказ через корзину — Пожалуйста, заполняйте все поля (адрес, ФИО, E-mail) — Не дублируйте заявки! Мы все видим и обязательно с Вами свяжемся!

Автомечта — официальный магазин УАЗ Патриот Клуба

Подписывайтесь на наши страницы ВКонтакте

и Одноклассниках и получайте скидки!

Дополнительное описание

Пожалуй самая популярная деталь не только Патриота, но и вообще любого автомобиля, известная нам с самого раннего детства — это, конечно же, руль! Ну что за машина без руля?

Выравниваем руль на УАЗ Патриот.

УАЗ Патриот 2019г. Если руль кривой, а руки прямые. Выставляем нулевое положение за ТРИ минуты.

Регулировка рулевого. УАЗ Патриот.

Выставление положения руля УАЗ Патриот

УАЗ Патриот Руль криво Причина

Как отрегулировать люфта руля в УАЗ Патриот.

Почему руль стоит не Ровно? Уаз Патриот, развал схождение.

Дополнительные материалы

Эффект "Шимми", на УАЗ ПАТРИОТ.

Почему Ваш УАЗ ПАТРИОТ не держит дорогу

Если руль на УАЗ Патриот встает вправо или влево и загорается ошибка ESP, где искать причину!

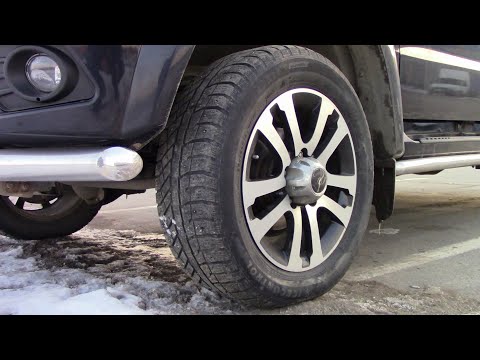

Проблема с биением руля на УАЗ Патриот решена!

Отрегулировали схождение колёс. Поправили положение руля.

Устранение скрипов руля УАЗ ПАТРИОТ

Снятие руля, устранение самопроизвольного срабатывания звукового сигнала УАЗ Патриот.

Уаз патриот бьет руль

Причины появления вибраций на автомобиле УАЗ Патриот

Повышенная вибрация автомобиля — это такой симптом, при котором наблюдается тряска автомобиля во время движения, проявляющаяся по непонятным причинам. Причины вибраций на автомобилях известны, только для того, чтобы их определить и устранить, необходимо обратиться в специализированную мастерскую.

Вибрации автомобиля снижают его срок службы и безопасность, особенно при таком явлении возрастает вероятность развития аварийной ситуации на скорости. УАЗ Патриот — это внедорожник российского производства, который также подвержен появлению вибраций.

Как устранить причины вибраций на нем, и чем могут быть опасны вибрации, узнаем далее.

Опасность вибраций

Вибрация на любом автомобиле опасна, будь то малолитражка или большой внедорожник, так как все автомобили, движущиеся по дороге или бездорожью, являются полноправными участниками движения. Если какой-либо элемент вышел из строя, то — это может спровоцировать аварию, поэтому любые вибрации автомобиля являются опасными и требуют немедленного устранения. Но вот как определить, что вибрации на автомобиле есть, узнаем далее.

Самый простой способ определения вибраций во время движения — это проследить за состоянием торпеды. Если вы передвигаетесь на внедорожнике УАЗ Патриот по асфальтному гладкому покрытию, то торпеда не должна прыгать или вибрировать, в противном случае необходимо подумать о диагностике и ремонтных работах.

Второй способ определить наличие вибраций на внедорожнике УАЗ Патриот — это провести диагностику на холостом ходу. Для этого необходимо выполнить следующие мероприятия:

1. Установить автомобиль УАЗ Патриот на ровной поверхности.
2. Включить нейтральную скорость и запустить двигатель.
3. Выжать сцепление и медленно нажимать на педаль газа.

Если при частоте вращения вала более 2000 оборотов будет наблюдаться вибрация торпеды и всех располагающихся на ней приборов, то проблема неминуема и, необходимо провести диагностические мероприятия, а также устранить проблему.

Причины вибраций

Вибрациями называется дисбаланс автомобиля, при котором наблюдается нарушение работы тех или иных механизмов. На внедорожнике УАЗ Патриот, как и на многих других автомобилях таковых механизмов достаточно. Но как самому определить причину такого дисбаланса на Патриоте или потребуется посетить СТО? Конечно, на СТО поиск вибрации пройдет гораздо быстрее, нежели делать это у себя в гараже, не имея при этом особого опыта.

Для начала следует заметить, что рассматриваемый автомобиль имеет подключаемый полный привод, а постоянным является задний. Крутящий момент от раздатки на задний мост передается посредством карданной передачи.

На моделях УАЗ Патриот до 2012 года выпуска этот самый кардан состоит из двух частей, а более новые Патриоты оснащены одной пустотелой трубой, которая служит для передачи вращающего момента. Мы не просто вспомнили о кардане, так как именно кардан на Патриоте является первопричиной развития дисбаланса.

Но как правило вибрации при неисправном кардане проявляются на скорости после 80 км/час. Кроме заднего кардана, причинами вибраций на Патриоте могут быть:

Хотите уменьшить расход вашего Патриота? Для этого прочитайте

• передний кардан(при включенном полном приводе);
• коленвал и маховик;
• подушки двигателя;
• вентилятор охлаждения и радиатор;
• тормозной барабан, покрышки или диски.

Еще вы, ничего не делали и не меняли в авто, а после покатушек вдруг появилась вибрация, одной причиной этого появления может быть налипшая с внутренней стороны дисков грязь! Отковыряйте или смойте ее оттуда, и вибрация прекратится.

Но это не единственные агрегаты, которые могут служить причиной дисбаланса автомобиля УАЗ Патриот. Вибрация и ее причины разделяется на три типа:

1. Эксплуатационная вибрация. Данные причины появляются преимущественно в результате чрезмерного износа деталей или же при их деформациях. К первым деталям из данной категории можно отнести крепление двигателя и специальные подушки. Когда подушки изнашиваются, то ослабевает затяжка болтовых соединений, что влечет за собой развитие дисбаланса. Обычно такие вибрации проявляются преимущественно при трогании автомобиля с места.
2. Конструктивная вибрация. Это причины, вызывающие вибрации вследствие нарушения целостности той или иной конструкции автомобиля. Самым распространенным признаком является обычный колесный диск. Именно его неисправность может быть признаком нарушения равновесия на скорости особенно после 80 км/час. Также причиной дисбаланса может быть и несвоевременно проведенная балансировка дисков, что вызывает биение и вибрации во время движения.
3. Технологическая вибрация. Проявляются в результате несовместимости размеров и параметров деталей, которые взаимодействуют друг с другом. Сюда можно отнести нарушение функционирования карданного вала, что провоцируется посредством прихода в негодность крестовин и промежуточного подшипника. Также технологическая вибрация возникают посредством сбоя работы мотора.

Уделим внимание дисбалансу во время движения внедорожника УАЗ Патриот, так как именно в этом случае максимально возрастает вероятность развития аварийной ситуации.

Дисбаланс во время движения

Причиной появления дисбаланса автомобиля УАЗ Патриот могут служить некачественные дороги, в результате которых на автомобильных шинах появляются шишки, грыжи и прочие виды деформаций.

Незначительный удар колесным диском о выбоину приводит к деформации первого и поэтому из-за него внедорожник порой начинает вибрировать при скорости движения после 80 км/час. Здесь важно отметить, что деформациям поддаются абсолютно все диски, как стальные, так и литые.

После попадания в выбоину на скорости следует сразу же посетить СТО и провести диагностику, отбалансировать колеса.

Балансировка колес возможна двумя методами: статистическим или динамическим, но последний является наиболее современным и точным.

Если после проведения балансировки дисбаланс на скорости после 80 км/час на внедорожнике УАЗ Патриот не исчезает, то здесь причину нужно искать намного глубже.

Скорее всего, пострадала ходовая часть, а в редких случаях причинами дисбаланса может служить коробка передач. Вибрация на скорости после 80 км/час могут возникать по причине сбоя таких узлов трансмиссии и не только:

• шаровые;
• ступицы;
• карданы;
• конструктивные элементы раздатки;
• колеса.

Что необходимо делать, чтобы выявить причину, которая способствует развитию дисбаланса.

Ищем место дисбаланса

Чтобы самостоятельно отыскать причину вибраций на внедорожнике УАЗ Патриот, рекомендуется действовать в следующей последовательности:

Возможная причина биения руля

1. Для начала следует провести осмотр автомобиля не на скорости после 80 км/час, а при заведенном моторе. Нередко какая-то деталь кузова или недавно установленная защита днища может служить причиной появления дисбаланса на автомобиле. Ведь непосредственная близость рабочего элемента к защите может провоцировать дисбаланс.
2. На втором этапе необходимо проверить качество закрепления болтовых соединений. Ведь на отечественных автомобилях при частой их эксплуатации по некачественным дорогам могут самостоятельно отвинчиваться болтовые соединения.
3. Чтобы исключить из списка виновников создания дисбаланса, следует отключить вентилятор охлаждения и проверить работу мотора без него, но только на холостом ходу. На скорости после 80 км/час такую проверку проводить запрещено.
4. Проверить исправность работы сцепления, для чего выполнить следующие действия:
   1. завести мотор;
   2. выжать педаль сцепления и включить третью передачу;
   3. плавно отпускать сцепление и давить на газ.

   Если после таких действий УАЗ Патриот будет двигаться, а мотор не заглохнет, то сторонняя вибрация провоцируется проблемой со сцеплением. В таком случае потребуется провести замену сцепления.

   Даже если после этого вам не удается отыскать место провоцирования дисбаланса, то потребуется проверить правильность разболтовки колесных дисков, если они были заменены на новые. Часто именно неправильная разболтовка вызывает активные вибрации на скорости после 80 км/час. Если все-таки вам не удается отыскать причину самостоятельно, почему появляется вибрация, то лучше доверить это дело профессионалам, обратившись в специализированный центр.

   Важно! Эксплуатировать автомобиль УАЗ Патриот, который вибрирует на скорости, не рекомендуется, так как не исключено провоцирование аварии. Необходимо подумать о безопасности не только своей, но и встречно-движущихся автомобилистов.

   Подводя итог, важно отметить, что причины дисбаланса могут быть как самыми простыми (в случае выбора некачественной резины), так и масштабными (нарушение работы ступиц, подшипников и прочих важных деталей), поэтому не стоит халатно относится к данной проблеме, а решать ее еще на этапе развития.




   Если даже на такие часто встречающиеся явления, как дребезжание стекол и пластика в салоне машины автолюбители реагируют довольно нервно, то вибрирование рулевого колеса способно уложить в больницу для душевнобольных практически каждого водителя – уж очень назойливый и неприятный это процесс. Шутки шутками, но вибрации на руле – проблема весьма серьезная. Сегодня мы выясним причины ее возникновения и расскажем о том, как совладать с этой бедой.

   Причины вибраций на руле

   Как правило, вибрации на рулевом колесе проявляются в различных условиях: при движении автомобиля на разных скоростях, торможении или тогда, когда машина стоит, а ее двигатель работает на холостых оборотах. Если стало досаждать биение руля, надо определить, в каких обстоятельствах оно проявляется, и в зависимости от этого диагностировать причину.

   Биение руля на стоящей машине

   Вибрации в этом случае могут проявляться по двум причинам: из-за ослабленных креплений двигателя или из-за неполадок с приводным валом рулевой рейки. При первом варианте, когда мотор работает на холостых оборотах, руль бьет довольно сильно.

   Такие вибрации проявляются на автомобилях с большим пробегом: либо крепления силового агрегата ослабли со временем, либо установка двигателя на место после капитального ремонта не была произведена надлежащим образом.

   Если даже при небольших оборотах ощущается существенное биение руля, то при наборе скорости вибрации возрастают и ехать на таком авто становится не только некомфортно, но и небезопасно.

   Второй вариант: возникновения вибраций на холостом ходу у стоящего авто могут быть вызваны износом шлицевой части приводного вала рулевой рейки либо деформацией самого вала. Биение руля при таком варианте тоже может увеличиваться, когда автомобиль поедет.

   На фото указана шаровая опора. О нем читайте здесь

   Долго ездить с такими вибрациями нельзя и потому, что это может привести к разрушению элементов рулевого механизма, и, как следствие, потере управляемости автомобилем – аварии.

   Биение руля при езде на разных скоростях

   Здесь факторов возникновения вибраций больше, и связаны они в основном с состоянием колес.

   Во-первых, биение руля может возникнуть по причине того, что колесные диски забиваются снегом или грязью, что приводит к разбалансировке колес и, как следствие, появлению тех самых назойливых вибраций. В этом случае руль бьет только на малых скоростях, а при повышении скорости вибрации исчезают совсем.

   Во-вторых, вибрации рулевого колеса могут проявляться на средних (не более 60км/час) и высоких скоростях, если колеса не были правильно отбалансированы при сезонной смене покрышек или после ремонта шин.

   В таком случае массы колес становятся разными, при наборе скорости центробежные силы таких колес разнятся, потому и появляется биение руля. Ездить с разбалансированными колесами долго нельзя – кроме дискомфорта при вождении можно испортить шины (неравномерный износ) или, что серьезнее, повредить элементы подвески (больше всего в этом случае достается подшипникам ступиц).

   В-третьих, биения руля могут быть спровоцированы деформацией колесных дисков (чаще всего этому подвержены стальные диски). Наиболее часто вибрации в этом случае возникают после того, как автомобиль влетел в выбоину одним или даже двумя колесами.

   Бывает, что деформированный колесный диск вам продают в магазине или на рынке – это производственный дефект.

   Стали ли причиной вибраций на руле кривые колесные диски определить на глаз не всегда можно – зачастую при этом гнет внутреннюю часть диска, а не внешнюю.

   Погнуло диск с внутренней стороны

   Диагностировать эту причину можно сняв колеса самостоятельно, или обратившись на ближайший шиномонтаж.

   В-четвертых, вибрация руля может появиться, если отверстия в колесном диске не соответствуют диаметру болтов на ступице колеса. Это проявляется, когда на машину ставят неоригинальные колесные диски. В таком случае диск начинает «скакать» на ступице, возникает вибрация, которая и передается на рулевое колесо. Чем выше скорость, тем сильнее вибрирует руль.

   В-пятых, «лихорадка» руля проявляется из-за дефектов покрышек. Сюда относятся деформация корда или боковины шины, которые могут быть вызваны заводским браком или неправильной эксплуатацией резины (езда по дорогам с выбоинами).

   Так может образоваться грыжа на колесе

   Шестая причина появления вибрации на скорости – неравномерно давление в шинах. Из-за того, что в колесах на одной оси разное давление руль даже при небольших скоростях начинает трястись.

   Еще одна причина вибрации на руле, которая может проявиться на средних и высоких скоростях – неравномерно затянутые или ослабленные колесные болты. В первом случае из-за того, что болты затянуты с разным усилием, возникает перекос при вращении колеса. Чем больше его центробежная сила, тем сильнее перекос и тем ощутимее биение руля. Во втором случае, если болты ослаблены, колесо начинает «скакать» на ступице, порождая отдающие в руль вибрации.

   Наконец, привести к вибрациям на руле могут износившиеся элементы подвески или рулевого механизма. Износ указанных деталей приводит к возникновению люфтов различной величины, и чем они больше, тем серьезнее бьет руль на скорости.

   В данном случае появление вибраций на руле служит сигналом к проверке элементов подвески или рулевого управления. Например, биение в руле может возникнуть при прохождении поворотов. В этом виноваты износившиеся шарниры равных угловых скоростей (ШРУСы), или вышедшие из строя сайлентблоки передних рычагов.

   А если руль бьет при проезде неровностей – грешим на поломку втулок рулевой рейки.

   Биение руля при торможении

   Вибрации на руле при торможении возникают по причине деформации элементов тормозной системы автомобиля – тормозных дисков или барабанов. Изменение формы дисков или барабанов может быть спровоцировано а) заводским дефектом; б) неправильной эксплуатацией тормозной системы (перегрев тормозных дисков с последующим резким охлаждением).

   Определив, по какой именно причине происходит биение руля, можно приступать к исправлению этого дефекта. Расскажем о том, как избавиться от вибраций на руле в том же порядке, в котором мы определяли причины их возникновения.

   1. Закрепляем двигатель. При помощи подходящих ключей, протягиваем все крепления мотора, при помощи которых он фиксируется в подкапотном пространстве. Если крепление сломалось или износились болты, шайбы и гайки – меняем их на новые. Для того чтобы обеспечить надежность крепления, наматываем на болт льняную паклю, пропитанную солидолом.

   3. Чистим колесные диски от снега и грязи. Самое простое – заехать на автомойку и сбить накопившийся на колесах снег мощной струей воды. Если вибрации сильно досаждают, а до ближайшей мойки ехать далеко, можно оббить налипший на диск снег любым подвернувшимся под руку предметом. Полностью вибрации мы не уберем, но интенсивность их снизим.

   4. Правильно балансируем колеса. Едем на шиномонтаж и просим специалиста отбалансировать все четыре колеса.

   5. Исправляем деформированные колесные диски. Придать диску прежнюю форму можно на специальном рихтовочном оборудовании, которое имеется в распоряжении любого уважающего себя шиномонтажа.

   В случае со стальными дисками их неровности устраняются проще (иногда работник шиномонтажа использует для этого кувалду), чем у легкосплавных дисков – для восстановления их геометрии понадобится специальный дископравильный станок.

   6. Устанавливаем проставки на диски. Разные по диаметру ступичные болты и отверстия в неоригинальных колесных дисках можно «сдружить» при помощи специальных проставок (центровочных колец), которые монтируются как на шиномонтаже, так и самостоятельно.

   7. Заменяем дефектную резину. В отличие от деформированных колесных дисков, покрышки с дефектами восстановить нельзя. Придется купить новые шины и установить их, соблюдая все правила балансировки.

   8. Подкачиваем колеса. Чтобы устранить разность давлений в шинах и, как следствие, избавиться от вибраций на руле, накачиваем колеса до определенных производителем параметров. Узнать их можно в руководстве по эксплуатации или на специальной табличке, которая зачастую крепится на средней стойке со стороны водителя или переднего пассажира.

   9. Затягиваем болты. Берем в руки газобаллонный ключ и протягиваем все болты колес с одинаковым усилием. После этой простой операции вибрирование руля, как правило, исчезает.

   10. Ремонтируем подвеску или рулевой механизм. Биение руля в данном случае – лишь признак более серьезных проблем. Тут придется разобрать переднюю или заднюю подвеску, осмотреть целостность всех деталей и при обнаружении вышедшего из строя элемента (шарниры равных угловых скоростей, передние и задние сайлентблоки рычагов, втулки рулевой рейки и прочее), заменить его.

   11. Ремонтируем или заменяем тормозные диски/барабаны. Избавиться от вибрации на руле при торможении можно двумя методами. Первый – проточка тормозных дисков или барабанов.

   Она выполняется на специальном оборудовании на СТО, ее также можно сделать своими руками. С ее помощью мы восстанавливаем деформированную поверхность тормозного диска, но только в том случае, если деформация не достигла критических величин.

   В таком случае выход только один – замена износившихся тормозных дисков и барабанов на новые.

   Проточка тормозных дисков.

   В любом случае, при возникновении вибраций на руле немедленно проводите диагностику.

   Читайте также:


   • Замена вакуумного усилителя тормозов гранта

   • Диагностика тормозной системы ауди а6

   • Замена троса ручника рено сандеро

   • Замена передних тормозных дисков audi a6

   • Биение руля при торможении калина кросс
