Ремонт заднего суппорта фольксваген пассат б6 с электронным ручником

Обновлено: 23.01.2025

Ремонт стояночного тормоза Пассат б6

В наш сервисный центр по ремонту VAG обратился владелец автомобиля Фольксваген Пассат Б6 с просьбой починить ручник (электронный стояночный тормоз). Это очень распространенная проблема, так называемая "болезнь" модели. Моторчики стояночного тормоза расположены непосредственно у диска колеса с левой и правой стороны. Корпуса моторчиков со временем теряют герметичность и начинают подклинивать из за внутренней коррозии. В результате блок управления стояночным тормозом из-за частых перегрузок выходит из строя.

В этом видео можно просмотреть на процесс ремонта стояночного тормоза Пассата Б6.

Подробно о ремонте стояночного тормоза на Пассат Б6

Ремонт начали от обратного, проверили работают ли моторчики - работают. Поверили контакты подключения к моторчикам, одну фишку пришлось заменить. Ее состояние не внушало надежности.

Далее проверили приходит ли ток от блока к фишкам. Результат нулевой. Проверили все предохранители. Все они были в исправном состоянии.

И следующий по цепочке провода к блоки и сам блок управления стояночным тормозом. Пришлось разобрать часть салона автомобиля. Вынув центральную консоль, бардачёк и тоннель с подлокотником, именно под ним расположены проводка и блок. Прозвонили провода от блока до фишек все ок. Переходим к блоку.

Кнопка стояночного тормоза постоянно мигала говоря о неисправности. Подкинули новый блок, мигание прекратилось. Это говорит о том что нужно менять блок.

После замены блока необходимо его адаптировать и прописать в общей системе автомобиля. Так же подружить с блоком ABS.

Но на этом все не закончилось, для полной адаптации необходимо прокатиться на автомобиле выполнив несколько движений рулем. Полный поворот руля влево и вправо при движении. Только после этого автомобиль был готов к эксплуатации.

Все это произошло из-за того что владелец автомобиля не делал ревизию стояночного тормоза. Упустив момент моторы заклинили, их пытались починить но было уже поздно, блок умирал с каждым использованием ручника.

Делайте диагностика вашего автомобиля 2 раза в год при каждой смене шин. Этим вы экономите время и деньги.

Volkswagen Passat и электроручник. К чему может привести неправильная диагностика СТО?

Доверяй, но проверяй – гласит известная поговорка. Именно поэтому повторный ремонт за кем-либо зачастую начинается с повторной диагностики, иначе все может пойти не по плану. Об одном из таких случаев с СТО – в рассказе мастера-диагноста Дмитрия.

– Автомобиль приехал на СТО для установки "нового" блока управления электронного ручника с разборки. Старый был "приговорен" и уже снят на другой станции. Казалось бы, простая и понятная работа, разве что с установкой блока из-за его труднодоступности придется повозиться. Но что-то пошло не так, а точнее все.

"Ломается все что может"

"Ручник" не работал и не использовался как минимум два года, а потому были обоснованные предположения, что просто установить блок и поехать не получится. Вообще, вся система электромеханического стояночного тормоза у Passat B6 не отличается надежностью. Ломается все что может: электроприводы, блоки, да даже кнопки с проводкой.

Установка началась со сравнения старого блока управления и "нового" с "разборки", поскольку часто бывает так, что покупаются неподходящие блоки. С этим все было в порядке, совпадала даже версия программного обеспечения.

Блок расположен в глубине центральной консоли, и добраться до места его установки не так-то просто. В нем установлены датчики ускорения и датчики осевого вращения авто, а потому месторасположение выбрано не случайно.

После установки нового блока "ручник" не ожил, диагностика показала наличие ошибок в его работе. Надо было удостовериться в том, что электроприводы в принципе работают. Это можно сделать без блока, запитав их цепи напрямую. Вместо нормального "схватывания" электроприводы лишь издавали посторонние звуки – сказываются два года простоя без работы. Это типичная для Passat B6 проблема – коррозия, трещины пластикового корпуса и дальнейший выход приводов из строя.

Электроприводы можно заменить отдельно, но конкретно в этом случае делать это было нецелесообразно, поскольку в суппортах уже начался процесс коррозии. Одна из причин этого процесса – несвоевременная замена тормозной жидкости. Жидкость гигроскопична и накапливает воду, в результате чего возникают подобные последствия. Суппорты и электроприводы были заменены на новые, а потому одной проблемой стало меньше.

Тот ли "диагноз"?

Диагностика показала наличие ошибки по целостности электроцепей стояночного тормоза с правой стороны. Логичным было проверить саму проводку. У приводов отдельное питание, потому само собой были проверены предохранители и наличие "массы" на входе в блок.

Осмотр проводки выявил следы предыдущей диагностики: в проводе обнаружились следы от иголок. В данном случае в этом ничего критичного не было. Постоянное напряжение на этом проводе отсутствует, а потому коррозия развиться не успела. Однако подобные проколы в проводке стоит как следует изолировать во избежание проблем в будущем.

Под подозрением оказался сам блок, но в этом также нужно было убедиться окончательно. Так как приводы менялись на одни из самых дешевых, возможно, их сопротивление могло не соответствовать заданным в блоке величинам. Поскольку ошибка присутствовала по правой стороне, самым надежным способом была замена на выходе блока левой и правой "сторон" путем перепиновки проводов в разъеме. Правый привод заработал, левый – перестал, а потому блок был приговорен окончательно.

Блок был разобран. Была проверена работоспособность реле, поскольку они были под подозрением, но все оказалось в порядке. Прозвонка "левой" и "правой" стороны блока с "разборки" для их сравнения особых успехов не принесла, однако выяснилось, что один из полевых транзисторов не открывался. Замена транзисторов местами ни к чему не привела – дело было не в них. Проблема была неочевидна и скрывалась где-то в самой плате блока с "разборки". Возможно, из строя вышел процессор, возможно, что-то еще. Так или иначе, поскольку в распоряжении был второй блок, тратить большое количество времени на выяснение причин неисправности особого смысла не было.

На этом этапе появились сомнения в правильности первоначального "диагноза". Родной блок был уже снят с автомобиля и его осмотр не выявил каких-то очевидных проблем. Может, изначально и не в нем было дело?

Было принято решение вернуть родной блок на место. Все осложняется тем, что просто подключить блок для его успешной работы не получится. Чтобы он заработал, необходимо осуществить кодировку и адаптировать датчики. Блок "ручника" работает в паре с блоком ABS, что тоже накладывает некоторые особенности. Например, при подключении нового блока его кодировка "слетает" не сразу, а спустя некоторое количество циклов включения и выключения. Однако ошибка об отсутствии кодировки появляется сразу же. То есть кодировка и есть, и ее нет одновременно. Это усложняет работу.

В конечном итоге после всех манипуляций автомобиль "увидел" родной блок и "ручник" без проблем заработал. Сейчас сложно сказать, почему изначально был приговорен к замене родной блок управления. Но именно поэтому к повторной диагностике на разных СТО нужно относиться с пониманием: это не попытка "содрать" деньги, а скорее способ избежать лишних затрат времени и ненужной работы. В случае с Passat владельцу не повезло в двойном объеме, ведь блок управления с "разборки" оказался не просто не нужным, но еще и неисправным.

Благодарим СТО "Новатек" (Витебск) за помощь в подготовке материала

Замена задних тормозных дисков и колодок VW Passat B6

Замена колодок и дисков на VW Passat B6 и CC при их износе, требует подключения компьютера с программой диагностики. При отсутствии такой возможности, можно обойтись без специальной программы, как это сделать по регламенту и в обход, расскажем в данной статье.

Аналогичная замена задних колодок и тормозных дисков производиться на автомобилях VW PASSAT CC - c 2009 г.в.; VW PASSAT - с 2006 г.в.

Регламент на проверку износа тормозных механизмов:
По данным из программы ELSA допустимая минимальная толщина колодки — 2 мм (без учёта толщины опорной пластины), т.е. если толщина фрикционной накладки самой колодки 2 мм и меньше, то требуется срочная замена тормозных колодок.
Допустимая толщина диска от номинальной величины — 2 мм, т.е. если номинальная толщина тормозного диска 22 мм, а при износе она составляет 20 мм и меньше, то требуется срочная замена тормозных дисков.

Причина замены дисков и колодок: износ перечисленных элементов.

Перед заменой задних колодок необходимо развести электро суппорта, для этого лучше всего воспользоваться диагностической программой.
Если такая возможность отсутствует, то на суппорт можно подать напряжение напрямую. От полярности будет зависеть в какую сторону будут двигаться поршни исполнительных электродвигателей. Перед такими действиями обязательно установить в суппорт какую-нибудь вставку, так как легко можно будет выдавить поршень из суппорта, что не очень хорошо.
Так же развести задние тормозные колодки можно с помощью VCDS, как это сделать расписано в данной инструкции .

Мы будем использовать диагностическую программу и порядок замены в соответствии с регламентном производителя.

Порядок замены задних тормозных дисков и колодок Пассат B6

Перечень необходимых запчастей можно найти здесь.
Список необходимого инструмента тут.
Стоимость работ по замене тормозных дисков и колодок.

Порядок выполнения работы:

Порядок действий при замене тормозных колодок с помощью VCDS (Вася):

Разводим суппорта:
Блок 53 «Ручного тормоза»-> 04 Базовые настройки-> Выбираем группу 007-> Жмем Далее/Выполнить.

После выполнения вышеописанных работ сводим суппорта:
Блок 53 «Ручного тормоза»-> 04 Базовые настройки-> Выбираем группу 006-> Жмем Далее/Выполнить.

Следующим шагом Адаптация ручного тормоза:
Блок 53 «Ручного тормоза»-> 04 Базовые настройки-> Выбираем группу 010-> Жмем Далее/Выполнить.

Перечень запасных частей:

Наименование	OEM номер	К-во	Цена, ед.
Тормозные колодки 1	3C0 698 451 C	1	3 300 руб.
Тормозной диск	1K0 615 601 AD	2	2 500 руб.
Пластины колодок	1K0 615 231 B	4	180 руб.
Болт крепления суппорта 2	WHT 003 250	4	42 руб.
Болт крепления скобы суппорта	N 911 689 01	4	120 руб.
Винт крепления тормозного диска	N 106 483 01	2	14 руб.

1 - в комплекте колодки, болты крепления суппорта, пластинки тормозных колодок.
2 - по регламенту меняются, но нет необходимости.

Аналоги запчастей (данные з/ч идут в оригинале):

Наименование	OEM номер	К-во	Цена, ед.
Тормозные колодки BREMBO 1	P 85 073	1	1 800 руб.
Тормозной диск BREMBO	08A20211	2	1 500 руб.
Пластины колодок ATE	13046002592	4	570 руб.

1 - в комплекте колодки, болты крепления суппорта, пластинки тормозных колодок.
Цены указаны в 2017 году.

Замена задних тормозных колодок на Фольксваген Пассат Б6

Каждый водитель должен контролировать параметры своего автомобиля. Особенно это касается тормозной системы. В процессе эксплуатации машины тормозные колодки стираются и начинают требовать замены.

Как проверить тормоза автомобиля

По мере изнашивания тормозных колодок увеличивается тормозной путь автомобиля. Это может привести к дорожно-транспортному происшествию. Иногда критический износ тормозов сопровождает появление неприятного писка. Необходимо периодически контролировать толщину рабочего слоя. Несмотря на то, что производители указывают в продажных документах срок эксплуатации в действительности пробег автомобиля с этими колодками может быть разный. Это зависит:

от условий эксплуатации;
от стиля вождения автомобиля;
если была замена, влияет ресурс деталей
Температура окружающей среды.

Для измерения толщины тормозных колодок возможно добраться до них даже не снимая колеса, если колесо имеет литой диск со спицами. Но если колесо имеет сплошной диск, то придется снимать колесо. Поводом для замены служат:

Толщина не должна быть меньше пяти миллиметров;
Непрочное соединение накладок с основанием;
Замасливание рабочей поверхности;
Наличие глубоких борозд или сколов поверхности.

Своевременная замена предотвратит появление опасной ситуации на дороге.

Замена задних колодок на Пассат Б6

Замена задних тормозных колодок Фольксваген Пассат Б6 должна начаться с того, что согласно инструкции требуется отвести назад поршни стояночного тормоза электромоторами привода. Это можно сделать с помощью автомобильного диагноста подключив его к бортовому компьютеру или вручную.

Колодки обязательно должны меняться на одной оси одновременно все четыре. Даже если критического износа достигла только одна.

Какие колодки выбрать

При снятии старых обратите внимание на их маркировку. Надо новые покупать с такой же маркировкой. Задние колодки для WV Passat B6 имеет маркировку FPE110 HANKOOK FRIXA. Они обеспечивают надежную работу тормозов продолжительное время.

В комплект для замены на одно колесо входят:

Две тормозные колодки;
Две пластинчатых стопорных пружины;
Два болта крепления;
Смазка для смазывания тормозной системы.

Какие инструменты необходимы

Для работы потребуются:

Ключ на «15»;
Ключ на «13»;
Ключ для работы с болтами крепления колеса;
Мощная плоская отвертка
Насадка TORX №45 (если придется разводить вручную).

Пошаговая замена

Снимаем задние колеса.

Поднимаем домкратом на подставки. Обязательно подложить под передние колеса противооткатные устройства (можно кирпичи) спереди и сзади колес.

Очищаем суппорта от грязи металлической щеткой.

2.1. С помощью компьютера разведем колодки:

Подключим автомобильный тестер;
Включим соответствующую программу для управления бортовым компьютером;
Выберем 53 блок;
Базовые настройки 04;
Группа 007;
Жмем кнопку «Выполнить».

2.2. Насадкой TORX откручиваем пальцы тормозных цилиндров.

Вжимаем цилиндр. Тормозная жидкость из цилиндра будет переливаться в бачок и может перелиться через край. Рекомендуется откачать из заливного бачка некоторую часть жидкости.
Откручиваем два болта ключом на «13» придерживая контргайки на «15».
Отведем суппорт в стороны. Осмотрим манжету и манжету направляющих суппорта. Смазываем при необходимости.
Ставим новый комплект, устанавливаем пластинчатые пружины (новые из комплекта). Закручиваем два болта (новые из комплекта) придерживая контргайки.

Аналогично выполняем последовательность операций на другом колесе.

С помощью диагностического устройства проводим сведение:

Выбираем 53 блок;
Базовые настройки 04;
Группа – 006;
Жмем кнопку «Выполнить».

Выбираем 53 блок;
Базовые настройки – 04;
Группа – 010;
Жмем кнопку «Выполнить».

Для профилактики износа служит периодический контроль состояния защитных чехлов, уровень тормозной жидкости, толщину и качество поверхности тормозного барабана, толщину самих колодок.

Для контроля износа в автомобиле Фольксваген Пассат Б6 на каждом колесе есть датчики контроля. Они находятся в замкнутом состоянии. Когда толщина меньше положенного провод датчика стирается и размыкает контакт. На панель загорается соответствующая лампочка и звучит сигнал. Иногда провода к датчику переламываются и даже при нормальной толщине колодок система сигналит об аварии.

Электромеханический стояночный тормоз хоть и удобен, но часто добавляет проблем. В начале продаж было много претензий о некачественной работе именно стояночного тормоза, именно в гарантийный период. При недостаточного количества смазки может заклинить.

Полезный совет

Ремонт тормозных супортов Volkwagen Passat B6 2005 - 2010

Когда водитель нажимает на педаль тормоза, колодки прижимаются к дискам и затормаживают колесо. Но механизмами, которые отводят колодку обратно, тормозные механизмы не оснащают. Колодка просто перестает плотно прижиматься к диску. Зачастую, после длительной эксплуатации, тормозной механизм может терять первоначальную геометрию, что ведет к ускоренному или неравномерному износу тормозных колодок и дисков, повышенному шуму и неприятному запаху. Колодки перегреваются и при этом теряют свои сцепные свойства. Одним словом, тормозная система автомобиля становится неэффективной.

Причиной может быть или поврежденная направляющая суппорта, или грязь на рабочей поверхности, либо же сам суппорт. В этой статье рассматривается ремонт суппорта, чтобы решить данную проблему.

Из-за вероятности, что из-за разной эластичности манжет в старом и перебранном суппорте, появится разница в скорости срабатывания тормозов, желательно переборку производить сразу с обеих сторон одной оси.

1. Используя домкрат приподнимаем автомобиль. Откручиваем колесо, выворачиваем руль в крайнее положение.

2. Тщательно очищаем поверхность возле крепления тормозного шланга. Можно, обработать смазкой WD-40, очистить уайт-спиритом и продуть воздухом.

Поверхность возле крепления тормозного шланга, которая требует очистки.

Очищенная поверхность возле крепления тормозного шланга

3. Для того, чтоб уровень тормозной жидкости остался прежним, пережимаем тормозной шланг, используя фиксирующиеся плоскогубцы или струбцину.

4. Откручиваем полый болт, фиксирующий шланг и отводим шланг в сторону.

5. Для того, чтобы грязь не попала внутрь отверстия, вставляем туда подходящий по размеру болт с резьбой 10*1,5 мм.

6. Снимите колпачки-заглушки с направляющих тормозного суппорта.

7. Выкрутите направляющие из суппорта с помощью шестигранника на 7 мм.

8. Необходимо немного утопить поршень. С помощью толстой отвёртки отодвигаем корпус от диска. Снимаем суппорт, помогая себе отвёрткой (отвёртками).

9. Снимите чехол (пыльник) с тормозного поршня.

Примечание:

Не смотря на внешнюю целостность чехла, под ним внутри может быть влага и грязь.

10. Снимите поршен с тормозного суппорта. Поршень из корпуса можно вынуть тремя способами:

не отсоединив ещё суппорт от шланга, снять его с диска, и нажимать на педаль тормоза, пока поршень не выпадет и сразу пережать шланг;
зажать корпус в тисках, а поршень вытягивать большими “крокодилами”, совершая одновременно круговые движения;
вынуть его с помощью воздуха. Однако не забудьте обеспечить упор, для безопасности собственных частей тела.

11. Далее, слив остатки тормозной жидкости, вынимаем старую манжету.

12. Тщательно очищаем поверхность под защитным чехлом,

а так же канавки для манжеты.

13. В случае ремонта тормозного механизма, все резиновые уплотнители и чехлы замените на новые из ремкомплекта.

14. Промойте спиртом еще раз все детали. Чистыми руками уложите новую манжету и смажьте ее свежей тормозной жидкостью.

15. Смочите поверхность поршня небольшим количеством тормозной жидкости (для этого также может быть использована специальная паста).

16. Вставьте поршень в корпус суппорта строго вертикально, и слегка раскачивая, усилием пальцев, вдавите поршень.

17. Утопив поршень до середины, наденьте новый защитный чехол на цилиндр.

18. Проконтролируйте, чтобы резиновый чехол не был замят. Напрессуйте чехол на корпус.

19. Утопите поршень полностью, а потом выдвиньте с помощью воздуха. Убедитесь, что пыльник сел ровно, нигде не перекручен и не порван.

Снова полностью утопите поршень.

20. Открутите два болта крепления скобы тормозного суппорта (головка на 14 мм).

21. Тщательно очистите все поверхности по которым перемещаются колодки.

22. Проверьте, что не повреждена резьба, в которую ввинчиваются направляющие суппорта.

Примечание:

Для тормозных механизмов автомобилей Passat B6 свойственна проблема, когда при выкручивании направляющей, грязь и ржавчина, образовавшиеся на выступающей части, вытаскивают за собой и нити резьбы.

23. Прикрутите скобу суппорта на место. Винты затягиваются с усилием 190 Н·м.

24. Установите колодку и убедитесь, что нигде ничего не застревает.

25. Очистите направляющие. Если имеются следы ржавчины, их лучше заменить.

26. Вставьте внутреннюю колодку пружиной в поршень, наденьте суппорт на скобу, наживите направляющие. Убедитесь, что болт пошел по резьбе, и только потом затяните моментом 30 Н·м.

27. Наденьте новые защитные колпачки на направляющие пальцы.

28. Тормозной шланг крепится к суппорту полым болтом и уплотняется кольцами.

Эти кольца можно снять только с помощью инструмента.

29. После снятия и прочистки полого болта, уплотняющие кольца, скорей всего, прийдется заменить. Для этого можно подобрать схожие по диаметру и толщине.

30. Перед сборкой, продуйте штуцер воздухом из компрессора.

И очистите привалочную плоскость на шланге.

31. Установите кольца и закрепите полым болтом тормозной шланг на суппорте (затягивать моментом 35 Н·м).

32. Снимите колпачок со штуцера прокачки системы и разожмите тормозной шланг.

33. Если все было сделано верно, то прокачивать тормозной контур нет необходимости. Достаточно дождаться, когда из штуцера польётся жидкость, ровно и без пузырьков.

34. Чтобы не запачкать механизм и собрать вытекающую тормозную жидкость, наденьте на штуцер трубку и опустите ее другой конец в бутылку. Проконтролируйте выход воздуха, когда польется ровно жидкость, затяните штуцер моментом 30 Н·м. Несколькими качками педали тормоза сведите колодки.

35. Смойте остатки тормозной жидкости и прочие и следы деятельности с суппорта.

Обратите внимание на чистоту пыльника ШРУСа, чехлов шаровой опоры и рулевого наконечника.

36. Пустите двигатель (что бы работал усилитель тормозов) и несколько раз сильно нажмите на педаль тормоза. Тщательно осмотрите суппорт со всех сторон на предмет утечки тормозной жидкости.

Если все поверхности чистые и механиз работает надлежащим образом, установите колесо и опустите домкрат.

37. Откротйте капот и проверьте уровень тормозной жидкости в бачке. При необходимости – долейте до нормативного уровня.

38. Сделайте пробную поездку. Если педаль при первом нажатии проваливается, а после пары качков становится выше, повторить процедуру по удалению воздуха.

Руководства по ремонту Снятие и установка электромеханического привода стояночного тормоза Пассат Б6

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Поднимите заднюю часть автомобиля со стороны снимаемого привода стояночного тормоза.

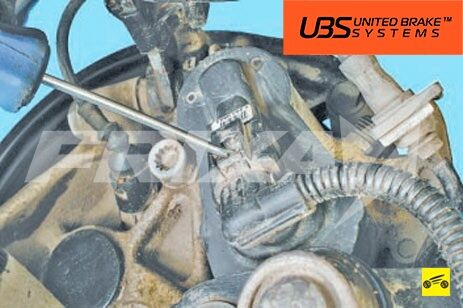

3. Подденьте отверткой…

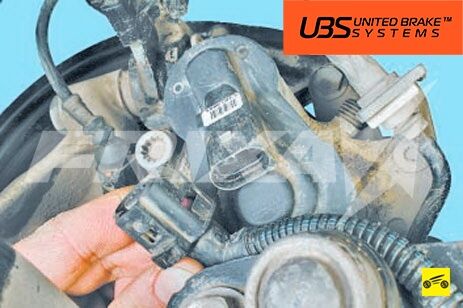

4. …и отсоедините колодку жгута проводов от электромеханического привода стояночного тормоза.

Для наглядности показано на снятой тормозной скобе тормозного механизма заднего колеса.

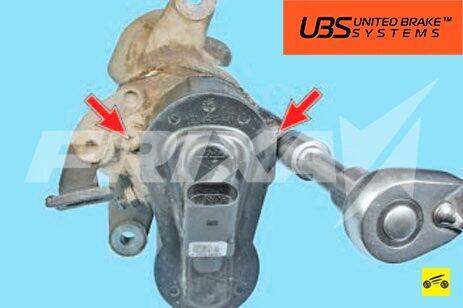

5. Выверните два винта крепления электромеханического привода стояночного тормоза…

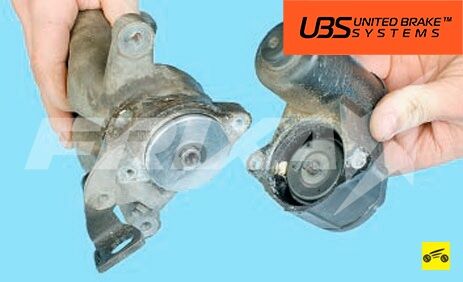

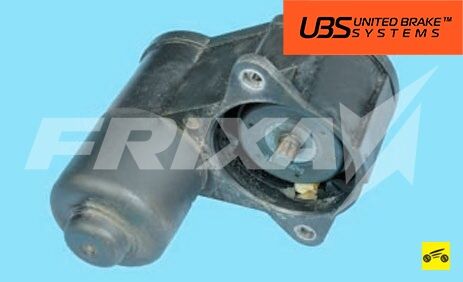

6. …и отсоедините его от тормозной скобы.

7. Установите электромеханический привод стояночного тормоза в порядке, обратном снятию, учитывая следующее:

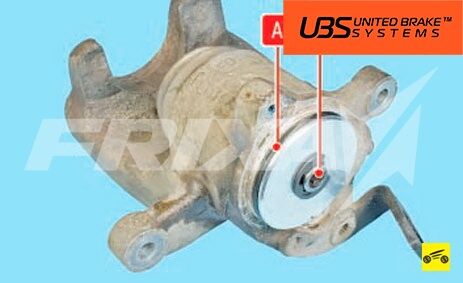

- замените и установите новое уплотни-тельное кольцо А;

- перед установкой привода стояночного тормоза немного вкрутите винтовую ось Б чтобы совместить ее с зубчатым валом 3;

- при установке электромеханического привода проследите за посадкой уплотни-тельного кольца А, а также следите, чтобы поверхность привода стояночного тормоза была с тормозной скобой заподлицо.

ПРЕДУПРЕЖДЕНИЕ

Ни в коем случае нельзя притягивать привод стояночного тормоза к тормозной скобе крепежными винтами.

8. Проверьте работу стояночного тормоза автомобиля (см. «Проверка стояночного тормоза») .

Не снимается ручник пассат б6

Recommendations

FakeHeader

Comments 11

может у тебя колодки примерзли? на улице минус?

как решил проблему?

Развел колодки через моторы, как к-програмик писал, завтра буду смотреть

Подключи васю и разведи колодки, сделай адаптацию!
И будет тебе счастье.

Если кнопка померла, то тебе на ПассатБ6 форум, там описано все как разбирать и как ремонтировать. Если мотор заклинил какой то один, то замена либо опять же вскрытие, на форуме тоже есть темка с фото. Удачи.
Про 12В на клемы моторчика суппорта это да, я так колодки менял.

Если доехать до сервиса? Снимаешь колесо находишь разъем на мотор который двигает тормозные колодки, разъединяешь его, подаешь 12 в (если не пойдет меняешь полярность) на контакты мотора он отпустит колодки, со вторым то же самое. Потом смотреть на станции, или самому, что произошло+ снять ошибки

Продал это счастье и выдохнул.

Не знаю как на б6 но на яге это лечил снятием клем с акб на 10+ минут. Помогло.

Вообще ручник должен сняться когда трогаться начинаешь.
Чаще всего в кнопке внутри шлейф переламывается ни начинает глючить ручник.
Попробуй кнопку отключи и тронься.

Став обладателем пассата я обнаружил несколько неисправностей.

В частности, при температуре -5 и ниже, если с вечера машина была поставлена на ручник — то он не снимается. Да, знаю, что надо нажать тормоз перед снятием — не снимается. Но через 5-10 минут прогрева машины ручник "оживает". Но после снятия еще какое то время горит лампочка "перечеркнутая Р" и ручник не работает. Минут через 20-30 после движения ручник приходит в норму и в течение дня уже работает в штатном режиме. Читал тут на сайте у другого пользователя пассата, что причина вся в сервоприводах задних колодок. Мол их клинит намертво из-за треснутого корпуса и грязи внутри и помогает только прочистка их с полным разбором. Но у него то клинит "намертво" и помимо лампочки "желтая перечеркнутая Р" издается еще звуковой сигнал постоянный. А у меня явление временное…
Есть предположение, что надо прочистить кнопку ручника, тоже читал где то на форуме. Говорят помогает.

Ну чтож, "глаза боятся — руки делают".

Встречайте, наиполнейшее руководство по ремонту кнопки ручника passat b6. Теперь даже блондинка может произвести ремонт! На всё-про-всё ушло ну от силы минут 20-30.

0. Паркуем автомобиль со снятым ручником! Просто выбираем место, подъезжаем, глушим, выжимаем сцепление и включаем первую или заднюю передачу. Осторожно! При начале движения после проведенного ремонта, не забывайте, что авто стоит на передаче, и если забыть про это условие и "бросить" сцепление, то автомобиль резко дернется в соответствующую установленной передаче сторону! Поэтому если при парковке свободного места больше спереди — включаем первую, если больше сзади — заднюю.

1. Сначала определяемся с местом, через которое будем доставать кнопку. Встречаются советы по выдавливанию кнопки через бардачек у левого колена водителя, но, как показала практика — это геморойно.
Я пошел другим путем: снимаем левую пластиковую панель блока предохранителей слева от водителя.

2. Для снятия лучше всего подойдет сервисный ключ из брелка. Но можно воспользоваться и отверткой. Вставляем ключ примерно на половину и поддеваем панель.

3. Подлазим левой рукой и нащупываем кнопку. Нажимая на тыльную часть кнопки и слегка "пошатывая" её, добиваемся полного высвобождения кнопки. Не бойтесь, ничего не сломаете, она так и должна туго выдавливаться.

4. Отжимая ногтем большого пальца в сторону указательного пальца левой руки цветную защелку, с небольшим усилием правой рукой отсоединяем разъем.

5. Забираем кнопку домой. Готовим инструмент.

6. Маленькой отверткой поддеваем с каждой стороны крепления тыльной (задней) части кнопки, слегка оттягивая нижнюю часть в сторону отсоединения.

7. Отсоединяем "крышку" аккуратно! Эта крышка надета на контактные штырьки!

8. С другой передней части необходимо снят лицевую крышечку с надписью "Р". Для этого подлазим к ней отверточкой и аккуратно отжимаем её от основания. Внимание! Если крышка идет чрезмерно туго, попробуйте начать с другой стороны и идти по кругу по мере отщелкивания.

9. После отсоединения идем мыть крышечку+))) Практика показывает — это одна из самых часто нажимаемых кнопочек, соответственно она может оказаться засаленной и грязной, а снятая кнопка — наиудобнейший момент для чистки. После промывки крышечку продуть, просушить бумажными полотенцами или салфетками, убираем крышечку в сторону и снимаем с зеленой платы белую пластиковую деталь и кладем деталь в крышечку.

10. Поддеваем отверткой зеленую плату и по принципу расстегивания одёжной пуговицы высвобождаем плату внутрь корпуса. С другой стороны за другую чуть бОльшую плату аккуратно вытаскиваем платы, соединенные шлейфом (плоским белым многожильным проводом).

11. Находим на бОльшей плате две беленькие кнопочки. Кнопочки закреплены маленькими металическими скобками, которые крепятся с двух боков на каждой кнопке. Поддеваем с одной стороны скобку иголкой. Тут надо действовать аккуратно, чтоб не переборщить. Поэтому пробуем поочередно подлазить разного размера иголками до тех пор, пока не найдете наиболее удобный вариант.
Сняв с одной стороны скобку, можно легко легкими движениями снять скобу и со второй стороны, освободив тем самым весь механизм скобы. Снятая кнопка состоит из трех частей: металлическая скоба, белая пластиковая кнопка, маленькая металлическая мембрана в виде тарелочки.

12. Вот мы и добрались до сути. Берем маленькую металлическую "тарелочку" и кладем её на стол так, как ставятся тарелки на стол, выемкой вверх (как на фото). Вот тут то и находится белый налет. С виду его не заметно, но как только вы с одной стороны прижмете "тарелку" ногтем, а с другой начнете зачищать иголочкой, увидите, что "тарелочка" на самом деле должна сверкать. Само "гнездо" тоже можно слегка зачистить, там три контакта: центральный круглый и два по бокам от круга. Зачищаем "тарелочку" и устанавливаем в "гнездо" на плате. Собирать удобнее так. Ставить надо тарелочку в гнездо "к верх ногами", как будто вы её помыли и положили на тряпку просохнуть. Сверху ставим скобку с пластиковой кнопкой и легким движением защелкиваем обратно с обоих сторон. Приступаем по аналогии ко второй кнопке.

13. Не спешим собирать все вместе в корпус. Нам необходимо взят в руки две платы со шлейфом и зачистить контакты, которыми кнопка ручника подключается в разъем в машине. Зачищать удобнее плоской отверткой со всех четырех сторон каждого штырька. Они должны стать блестящими, потому что на них тоже присутствует этот белый налет. Фотки этих "штырьков" есть в пункте номер 10.

14. Сборку производим в обратном порядке. Вдеваем малую плату во внутрь корпуса и укладываем её на место. На эту малую плату сверху укладываем пластиковую деталь, которая лежит в крышечке. Какой стороной — разберетесь, там есть направляющие и два штырька на белой детальке, которые вставляются в два соответствующих гнезда на зеленой плате. Сверху надеваем крышечку (с буквой "Р") и равномерно придавливая, защелкиваем со всех четырех сторон. Переходим к сборке задней части: аккуратно надеваем заднюю крышечу на штырьки и прищелкиваем обратно.

15. Идем в машину. Не заводить! Прищелкиваем контакты на кнопке к разъему. Аккуратно засовываем кнопку обратно, поправляя (если требуется) сзади кнопки провод через снятую панель блока предохранителей. Утапливаем кнопку в посадочное место до щелчка. Заводим машину. Смотрим горит ли "желтая перечеркнутая Р". Если нет, пробуем ручник, радуемся. Если горит — сбрасываем ошибку удерживая кнопку ручника нажатой на 30-40 секунд или пока не погаснет значок "Р". Если значок так и не гаснет, стоит прогреть машину, поездив минут 20.

16. Наблюдаем за поведением ручника. Если все ОК — радуемся сэкономленным 1500р. за новую кнопку ручника!

За место ИТОГО: на самом деле я считаю, что прочистка мембраны не дает особого толка. Дело все в прочистке самих штырьков.

И вот почему: я пару дней ручником вообще не пользовался, ставил только на передачу. Но каждое утро горела "Р". Как машина определила, что ручник не исправен и что дело все в мембранах? Только методом опроса самой кнопки через эти самые штырьки!

Моё умозаключение: штырьки и так все в белом налете, что безусловно мешает хорошему контакту, а тут еще и минусовые температуры сделали свое дело. С понижением температуры окружающей среды металлы что делают? Правильно! Сужаются, штырьки становятся меньше. Пусть на какие то жалкие микроны (или как там их), но в купе с налетом, видимо это играет свою роль. А машина при начале работы начинает опрашивать все системы и от кнопки ручника получает ответ типа "один из 7 штырьков не имеет контакта, работа ручника невозможна". По крайней мере, если бы я проектировал автомобиль, я бы в первую очередь сделал "опрос" агрегатов и узлов таким методом.

А все разговоры на форумах типа "Спасибо, почистил мембрану и все заработало" — это всего лишь результат снятия и постановки обратно кнопки. Ну вспомните же, когда плохой контакт в старой розетке что надо сделать? Пошевелить штекер, или пару раз "воткнуть-выткнуть", так сказать создать нужный контакт. Вот люди и расшевелили контактную группу кнопки ручника пока снимали-ставили. Отсюда и таинственное исчезновение проблемы после 20-30 минут езды! Салон нагревается, штырьки расширяются, более плотно прилегая к разъемам, создавая контакт, и ошибка пропадает!
По идее, должно сработать и простое перетыкание штекера ручника. 3-5 раз отключить-подключить и вуаля!
Вот и все, Шерлок Холмс отдыхает+)))

Ремонт электрического стояночного тормоза Volkswagen Passat B6

Неисправность электрического (электронного) стояночного тормоза в автомобилях Фольксваген Passat B6 – нередко встречающаяся в практике автоэлектрика неисправность. Так как корпус если не снимается с ручника и Клуб любителей Фольксваген Пассат Б6. Авто VW Passat B6 2006—2008 годов выпуска откликались производителем в случае неисправности блока управления стояночного тормоза в течение первого года эксплуатации. Но, даже с замененным блоком, стояночный тормоз В6 временами доставляет проблемы автолюбителям. Главные предпосылки дефектов – отказ электрических блоков управления стояночным тормозом, электропривода, датчиков сцепления, неисправность электронных соединений.
Дело в том, что в VW наделил стояночный тормоз дополнительной функцией, а конкретно, статическим торможением, Проще говоря, при торможении автомобиля на скорости наименее 7 км/ч стояночный тормоз подключается к системе гидравлического торможения. Соответственно, и схема, включенных в стояночную тормозную систему блоков, возросла и для VW смотрится, как показано на рисунке 2.

Как видно, блок управления собирает данные с датчика положения педали сцепления, органов управления (выключатель стояночного тормоза и кнопка автоматического удержания, на неких моделях она отсутствует), обменивается информацией по CAN-шине с блоком Абс, управляет работой электродвигателей правого и левого тормозного механизма (V283 и V282), выдает сигналы на контрольные лампы.
Более сложна и механическая часть привода стояночного тормоза:

Поршень тормозного механизма приводится в движение через сложный двухступенчатый редуктор, в состав которого входит оригинальная передача с качающейся шестерней. Мало того, в систему задействован и привод сцепления (для авто с механической коробкой передач):

Датчики, встроенные в педаль сцепления многочисленны:

Они связаны с блоками управлением двигателем, бортовой сетью и стояночным тормозом:

Ну как такой сложной системе не сломаться? Попробую описать наиболее характерные неисправности из моей практики по порядку.
Привод стояночного тормоза представляет собой электродвигатель, который приводит через двухступенчатый редуктор в движение тормозные колодки. гольф как снять нижнюю решетку радиатора на Установка панели приборов с ВАЗ. Нередки случаи, когда после стоянки заклинивает редуктор, и колодки не могут разжаться. Машина стоит колом, а ехать надо. Иногда заклинивает электродвигатель стояночного тормоза. Как правило, это возникает при его механическом повреждении (трещина в результате удара). В таких случаях необходимо снять заднее заклинившее колесо, отсоединить фишку 1 от привода стояночного тормоза:

Электронный ручник

Как работает Электронный ручник, Auto Hold, какие проблемы с электро ручником, поломки электро ручника, плюсы.

Ремонт кнопки ручника фольксваген пассат

В этом ролике я покажу как можно отремонтировать кнопку электро — ручника.Как снять кнопку электро-ручника.

Далее снять электродвигатель, открутив две гайки, как показано на следующем рисунке:

После этого подобрать соответствующую шестерне головку и вручную разжать колодки.

После этого закрепить фишку, чтобы не болталась, надеть колесо, и ехать в сторону ремонта или стоянки. как снять аккуратно крышки с зеркал? Приборная панель будет моргать лампочками предупреждений и даже пищать, но ехать можно и нужно. Электродвигатель ремонту не подлежит, его придется менять. Однако, есть еще одна неприятность: после установки нового привода стояночного тормоза возможно придется поменять предохранители Пр, расположенные с правой стороны в торце за бардачком:

Самое неприятное, что может случиться – выход из строя блока управления стояночным тормозом. Подскажите, пожалуйста, как снять решетку с вентилятора. А случается это довольно часто, и ремонту он поддается плохо, легче поменять, тем более что производитель знал эту беду, изготовил их достаточное количество, стоят они недорого. Мой совет: с разборки не брать, правильнее купить новый. Корпус и крышка аккумулятора Как снять аккумулятор с Форд куга 2013 видео; Форд Фокус. Проблема в одном – добраться до блока управления стояночного тормоза. Находится он под центральной консолью. Начинать надо с её задней части. Первым делом снять заглушку и открутить два винта:

Далее следует отстегнуть лицевую панель и отсоединить идущие к ней провода:

Появится доступ к двум болтам, которые также надо открутить:

Далее методично открутить все саморезы под ковриками вдоль нижней части консоли, после чего её можно демонтировать. Придется немного повозиться с чехлом рычага переключения передач.

Наконец, покажется главный виновник — блок управления стояночным тормозом:

С него можно снять фишки и отследить наличие всех электрических соединений:

Первым делом следует проверить исправность предохранителей S, обслуживающих блок управления J540. Я имел ввиду как снять с ручника, если его зажало, а не вылечить. Далее прозвонить прямо от фишек блока управления приводы стояночного тормоза V202 и V203. Е538 – клавиша включения стояночного тормоза, К 213 – контрольная лампа. Именно она моргает при неисправности. Е540 – клавиша удержания AUTO HOLD. Разборку двигателей ЯМЗ-236 и ЯМЗ-238 выполняют с так как в противном случае снять крышки. G476 – датчик положения педали сцепления. Проверить исправность этого датчика можно, подключив к его выходу вольтметр. По мере нажатия педали сцепления, показания вольтметра будут меняться. J104 – блок управления ABS. Как снять магнитолу с ниссан тиида. Всем привет у меня мерс 210 рестайлинговый как мне снять фары я короче начал откручивать и с толкнулся с проблемой то что ее не снять как будто она еще прикреплена к бамперу есть у кого видео. AutoStore. Авито ниссан кашкай с пробегом по россии. Связь с этим блоком осуществляется по шине CAN. Если блок стояночного тормоза не диагностируется вообще, то связь по CAN-шине отсутствует. В некоторых случаях, при неработающем блоке антиблокировочной системы тормозов неправильно работает и система стояночного тормоза. Поэтому при ремонте следует начинать с поиска неисправностей ABS, если таковые есть. J285 – блок управления приборной панелью. Как видно на схеме, именно там находится противно пищащий динамик. Его часто просят отключить. Бампер снимается вместе с железным усилителем. Чтобы снять бампер, как снять бампер. Программно это сделать нельзя, а вот с помощью бокорезов получается неплохо.
Еще раз отмечу, система электронного стояночного тормоза в VW PASSAT B6 – одна из наиболее капризных систем в этом в целом надежном автомобиле. Если приходится автомобиль на длительное время оставить на стоянке без движения, надо хотя бы пару раз в месяц заводить и прогревать автомобиль (это общее правило). При этом следует снимать авто со стояночного тормоза, проверять давление в шинах и проезжать не менее 500 метров хотя бы по стоянке, произведя 3 – 5 раз полные торможения.
Как я уже писал: «Тормоза придумали трусы!». Стояночные электронные – негодяи.

Читайте также:
