Ремонт главного тормозного цилиндра Chevrolet Lacetti

Как определить, что тормозным цилиндрам требуется замена? Если вы заметили хотя бы один из ниже перечисленных признаков, рекомендуем обратиться в автосервис:

педаль тормоза проваливается, торможение начинается в самом конце её хода
слишком короткий ход педали
требуется прикладывать усилие, чтобы авто начал тормозить
колодки постоянно прижаты к дискам

Доверяйте замену главного тормозного цилиндра только профессионалам!

ПРОВАЛИЛАСЬ ПЕДАЛЬ ТОРМОЗА Chevrolet Lacetti . ЭТО ТОЧНО ГЛАВНЫЙ ТОРМОЗНОЙ ЦИЛИНДР?

Чтобы дать ответ на этот вопрос следует провести диагностику тормозной системы Chevrolet Lacetti, но сделать предварительную оценку можно по уточняющим симптомам:

Отклик тормозной системы на нажатие педали заметно снизился.
Требуется со всей силы давить на педаль, чтобы авто остановилось.
Провал педали – тормоза срабатывают в самом конце, когда педаль практически прижата к полу.

Эти признаки нередко сопровождают и другие неисправности тормозной системы Chevrolet Lacetti. Чтобы сузить список возможных неисправностей, рекомендуем обратить внимание на поведение автомобиля при торможении:

Машина уходит с траектории даже при плавном торможении на ровной дороге – признак неполадки в тормозном контуре или в узле одного колеса.
Посторонние звуки – скрипы, писк – больше присущи изношенным тормозным колодкам и дискам.
Сильный нагрев дисков и колодок – проблема с суппортом.

Если вы не обнаружили никаких признаков из второго блока, зато отметили хотя бы один из первого – можно утверждать, что главному тормозному цилиндру (ГТЦ) Chevrolet Lacetti требуется как минимум осмотр специалиста.

ЧТО ЗНАЧИТ ЦИЛИНДР ПЕРЕПУСКАЕТ ?

Сам термин означает, что тормозная жидкость перетекает внутри главного тормозного цилиндра Chevrolet Lacetti, не создавая требуемого давления в системе. При этом уровень тормозной жидкости не снижается, как при внешних утечках, а педаль тормоза заметно проваливается. Чтобы исключить схожую по симптоматике неисправность вакуумного усилителя тормоза, следует заглушить авто и несколько раз нажать на тормозную педаль: если удалось нажать не более 3 – 4 раз – вакуумный усилитель в порядке.

Перепускание происходит по причине износа манжет. Принцип такой неправильной работы можно сравнить с попытками накачать колесо неисправным насосом, из которого травит воздух – чем активнее вы будете качать поршень, тем больше воздуха потеряется в процессе и не попадёт в камеру колеса.

ПОЧЕМУ СЛОМАЛСЯ ГЛАВНЫЙ ТОРМОЗНОЙ ЦИЛИНДР Chevrolet Lacetti?

Существуют три распространённые причины поломки ГТЦ:

В тормозную систему залили некачественную тормозную жидкость, которая разрушила резиновые уплотнители, привела к протечкам из ГТЦ.
Тормозную жидкость долго не меняли, и процент влаги превысил все допустимые нормы. Металлические элементы начали окисляться, стопориться, частицами ржавчины засорять клапана.
Кустарный ремонт, несоответствующие цилиндру или такие же некачественные детали ремкомплекта.

Во всех трёх случаях можно избежать неприятности: своевременно проводить диагностику тормозной системы Chevrolet Lacetti и замену жидкости в ней; покупать запчасти только в проверенных автомагазинах; проводить ремонт у специалистов.

МОЖНО ЛИ ОТРЕМОНТИРОВАТЬ ГТЦ Chevrolet Lacetti?

Главный цилиндр тормозов ремонтопригоден. Для этого выпускаются два типа ремкомплектов ГТЦ Chevrolet Lacetti – полный и неполный. В полном комплекте есть:

защитный колпачок для самого ГТЦ;
колпачок для штуцера;
уплотнители для поршня и поршневой головки;
уплотнительные манжеты;
поршни и возвратные пружины к ним;
держатель пружины и винт.

В неполном комплекте предусмотрены только манжеты и уплотнители.

Замена главного тормозного цилиндра Chevrolet Lacetti в сборе проводится в том случае, если на внутренней части корпуса появились сколы, царапины или раковины, а также повреждения в следствии механических воздействий.

НУЖНО ЛИ ПРОКАЧИВАТЬ ТОРМОЗНУЮ СИСТЕМУ Chevrolet Lacetti ПОСЛЕ РЕМОНТА ГЛАВНОГО ТОРМОЗНОГО ЦИЛИНДРА?

Прокачка тормозов – обязательная процедура при любом вскрытии контуров. Чтобы отремонтировать ГТЦ, его требуется извлечь из системы, а значит, туда обязательно попадёт воздух. Произвести прокачку тормозной системы Chevrolet Lacetti можно и самостоятельно, но здесь не обойтись без помощника, а также потребуется строгое соблюдение очерёдности действий и подходов.

В автосервисе такую процедуру проводят с помощью вакуумной установки в разы быстрее и эффективнее.

Ремонт и сервисное обслуживание автомобилей, двигателей и автоматических коробок передач

Техобслуживание и ремонт тормозной системы Шевроле Лачетти

Снятие главного тормозного цилиндра Шевроле Лачетти

Работу проводим при замене главного тормозного цилиндра и снятии вакуумного усилителя тормозов Шевроле Лачетти. Нажав на фиксатор колодки, отсоединяем колодку проводов от датчика уровня тормозной жидкости. Отвернув крышку бачка, снимаем ее и резиновой грушей отбираем жидкость из бачка.

Раздвижными пассатижами сжимаем концы хомута крепления шланга подвода жидкости к главному цилиндру сцепления и сдвигаем хомут по шлангу.

Отсоединяем шланг от штуцера бачка. Специальным ключом для штуцеров тормозных трубок, отворачиваем штуцеры трубок и отводим трубки от главного тормозного цилиндра.

Отворачиваем две гайки крепления цилиндра к вакуумному усилителю тормозов Шевроле Лачетти и снимаем главный тормозной цилиндр в сборе с бачком гидропривода.

Заменить датчик уровня тормозной жидкости и бачок гидропривода можно на автомобиле, не демонтируя главный тормозной цилиндр. Для наглядности показываем эти операции на снятом главном тормозном цилиндре.

Снимаем уплотнительное кольцо. Отверткой выталкиваем датчик уровня тормозной жидкости и вынимаем датчик из отверстия бачка. Отверткой освобождаем фиксатор колодки и сдвинув ее, снимаем колодку проводов датчика с бачка.

Снимаем бачок, преодолевая сопротивление резиновых соединительных втулок. Сжимаем пальцами верхний край втулки и вынимаем ее из отверстия главного тормозного цилиндра Шевроле Лачетти.

Аналогично вынимаем другую соединительную втулку. Устанавливаем главный тормозной цилиндр в обратной последовательности. Прокачиваем гидропривод тормозной системы.

Замена колодок тормозных механизмов передних колес Шевроле Лачетти

Замену тормозных колодок Шевроле Лачетти проводим в случае предельно допустимого износа их накладок — минимальная толщина колодки, включая ее основание, должна быть не менее 7 мм.

Колодки также необходимо заменить при замене диска тормозного механизма Шевроле Лачетти, замасливании накладок или наличии на них глубоких борозд, трещин и сколов, а также в случае отслоения накладок от основания колодок.

Внутренние колодки снабжены акустическими индикаторами износа, которые начинают издавать скрежет во время торможения, когда износ колодки приближается к предельному. Если во время торможения автомобиля раздается скрежет, значит, пора менять колодки.

Если уровень жидкости в бачке гидропривода тормозов Chevrolet Lacetti находится на отметке MAX, то перед установкой новых колодок шприцем или резиновой грушей откачиваем из бачка часть жидкости, чтобы при утапливании поршня в рабочий цилиндр тормозного механизма жидкость не вытекала из-под крышки бачка.

Снимаем переднее колесо. Вставив монтажную лопатку или отвертку с широким лезвием между направляющей колодок и суппортом и опираясь ею на направляющую сдвигаем суппорт, утапливая поршень в цилиндр.

Отворачиваем нижний болт крепления суппорта Шевроле Лачетти к направляющему пальцу. Приподнимаем суппорт, поворачивая его вокруг оси верхнего направляющего пальца. Вынимаем тормозные колодки из их направляющей. Снимаем две пружинные скобы колодок.

Металлической щеткой очищаем от грязи и коррозии посадочные места колодок в их направляющей. Перед установкой новых колодок проверяем состояние защитных чехлов направляющих пальцев.

Порванный или потерявший эластичность чехол заменяем. Для этого вынимаем палец из отверстия направляющей колодок и чехол. Перед установкой пальца вкладываем немного пластичной смазки в отверстие направляющей колодок и наносим тонкий слой смазки на поверхность пальца.

Перед установкой новых тормозных колодок на Шевроле Лачетти необходимо максимально переместить поршень внутрь цилиндра. Для этого раздвижными пассатижами утапливаем поршень в цилиндр. Устанавливаем новые тормозные колодки в направляющую колодок и опускаем суппорт.

Аналогично заменяем колодки на другой стороне автомобиля. После замены колодок несколько раз нажимаем педаль тормоза для установки зазоров между колодками и дисками. Проверяем уровень жидкости в бачке и при необходимости доводим его до нормы.

Замена колодок тормозных механизмов задних колес Шевроле Лачетти

Снимаем колесо. Вставив монтажную лопатку или отвертку с широким лезвием между направляющей колодок и суппортом и опираясь ею на направляющую сдвигаем суппорт, утапливая поршень в цилиндр. Накидным ключом отворачиваем нижний болт крепления суппорта к направляющему пальцу.

Отверткой поддеваем суппорт Шевроле Лачетти и поднимаем суппорт, поворачивая его вокруг оси верхнего направляющего пальца. Вынимаем тормозные колодки из их направляющей. Снимаем две пружинные скобы колодок.

Порванный или потерявший эластичность чехол заменяем. Для этого вынимаем направляющий палец с чехлом из отверстия направляющей колодок.

Снимаем защитный чехол с направляющего пальца. Перед установкой пальца вкладываем немного пластичной смазки в отверстие направляющей тормозных колодок Chevrolet Lacetti и наносим тонкий слой смазки на поверхность пальца.

Перед установкой новых тормозных колодок максимально перемещаем поршень внутрь цилиндра, так же как при замене колодок тормозного механизма переднего колеса.

Устанавливаем новые тормозные колодки Шевроле Лачетти в направляющую колодок и опускаем суппорт. Аналогично заменяем колодки на правом заднем колесе.

После замены колодок несколько раз нажимаем педаль тормоза для установки зазоров между колодками и дисками. Проверяем уровень жидкости в бачке и при необходимости доводим до нормы.

В процессе эксплуатации поверхность тормозного диска Шевроле Лачетти становится неровной, в результате чего площадь соприкосновения новых, еще неприработавшихся колодок с диском мала.

Поэтому в течение первых 100 км пробега после замены колодок, пока новые колодки не приработались, соблюдайте осторожность, так как тормозной путь автомобиля может увеличиться.

Снятие тормозного диска заднего колеса Шевроле Лачетти

Работу проводим при замене диска, колодок механизма стояночного тормоза, а также при снятии ступицы заднего колеса. Толщина тормозного диска должна быть не меньше 8,0 мм.

Если на тормозном диске Шевроле Лачетти имеются трещины, риски глубиной более 0,4 мм, волнистость или другие повреждения, его необходимо заменить.

Накидным ключом отворачиваем два болта крепления направляющей колодок к кулаку. Снимаем направляющую колодок в сборе с суппортом.

Привязываем направляющую колодок с суппортом проволокой или шнуром к пружине задней подвески так, чтобы тормозной шланг не был натянут.

Металлической щеткой очищаем от грязи и коррозии головку винта крепления тормозного диска Шевроле Лачетти к ступице заднего колеса. Ударной крестообразной отверткой отворачиваем винт крепления диска тормозного механизма к ступице переднего колеса и снимаем диск со ступицы.

На внутренней стороне диска указана минимальная допустимая толщина диска. Устанавливаем диск тормозного механизма заднего колеса в обратной
последовательности.

Замена колодок механизмов стояночного тормоза Шевроле Лачетти

Замену тормозных колодок ручного тормоза Шевроле Лачетти проводим в случае замасливания их накладок, наличии на них сколов или в случае отслоения накладок от основания колодок.

Рычаг стояночного тормоза переводим в крайнее нижнее положение. Снимаем диск тормозного механизма заднего колеса. Поддев отверткой, снимаем стяжные пружины передней и задней колодок. Снимаем фиксирующую пластину.

Поддев отверткой, снимаем нижнюю стяжную пружину. Снимаем регулятор зазора. Нажав трубкой подходящего диаметра на чашку пружины опорной стойки, поворачиваем ее на 90° и снимаем чашку и пружину.

Вынимаем опорную стойку из отверстия щита тормозного механизма Chevrolet Lacetti. Отводим заднюю колодку от щита тормозного механизма и снимаем распорную планку.

Отсоединяем наконечник троса стояночного тормоза от рычага привода и снимаем заднюю колодку. Сняв опорную стойку, снимаем переднюю колодку.

Перед установкой новых тормозных колодок Шевроле Лачетти очищаем резьбу наконечника и гайки регулятора и наносим на резьбу тонкий слой пластичной смазки.

Устанавливаем новые колодки в обратной последовательности. Регулируем зазор между колодками и цилиндрической поверхностью тормозного диска. Для этого вращая отверткой гайку регулятора выставляем расстояние между наружными поверхностями колодок 167,6–167,8 мм.

Устанавливаем диск и направляющую колодок с суппортом. Регулируем стояночный тормоз.

Снятие вакуумного усилителя тормозов Шевроле Лачетти

Вакуумный усилитель тормозов Шевроле Лачетти снимаем для замены в случае его выхода из строя. Отсоединяем колодку проводов от датчика уровня рабочей жидкости.

Пассатижами сжимаем концы хомута крепления шланга подвода разрежения к штуцеру усилителя и сдвигаем хомут по шлангу. Снимаем шланг со штуцера усилителя.

Отсоединяем от штуцера главного тормозного цилиндра Шевроле Лачетти шланг подвода жидкости к главному цилиндру сцепления и отворачиваем штуцеры двух тормозных трубок.

Ослабив затяжку штуцеров крепления этих трубок к гидравлическому блоку АБС отводим трубки в сторону от главного цилиндра. В салоне автомобиля снимаем защитный кожух.

Под панелью приборов снимаем пружинный фиксатор пальца крепления вилки толкателя вакуумного усилителя к педали тормоза. Вынимаем палец из отверстий педали и вилки толкателя.

Отворачиваем четыре гайки крепления вакуумного усилителя Шевроле Лачетти. Выводим толкатель усилителя из отверстия щитка передка и извлекаем вакуумный усилитель из моторного отсека.

Проверяем размер между осью отверстий вилки толкателя и привалочной поверхностью вакуумного усилителя, который должен составлять 120 мм.

Для получения нужного размера отворачиваем контргайку, удерживая бородком вилку толкателя. Вращением вилки добиваемся получения нужного размера, после чего затягиваем контргайку.

Устанавливаем вакуумный усилитель тормозов в обратной последовательности. Прокачиваемгидропривод тормозной системы.

Ремонт тормозного цилиндра суппорта Chevrolet Lacetti

Всем привет! Сегодня мы рассмотрим, как отремонтировать тормозной цилиндр заднего суппорта на автомобиле Chevrolet Lacetti.

Симптомы неисправности тормозного цилиндра могут быть следующие:

Плохой накат автомобиля.
Повышенный нагрев тормозного диска.
Посторонний шум, скрип при движении и при торможении.
Запах фрикционного материала в следствии повышенного нагрева.

Для этого нам понадобится:

Поршень тормозного цилиндра 151027-с
Рем комплект тормозного цилиндра 400794
Смазка для направляющих суппорта
Набор инструмента.
Тормозная жидкость DOT 4

Причины выхода из строя тормозного цилиндра в основном связаны с не герметичностью пыльника поршня цилиндра в следствии чего в цилиндр попадает влага и песок, что в свою очередь приводит к заклиниванию поршня в цилиндре.

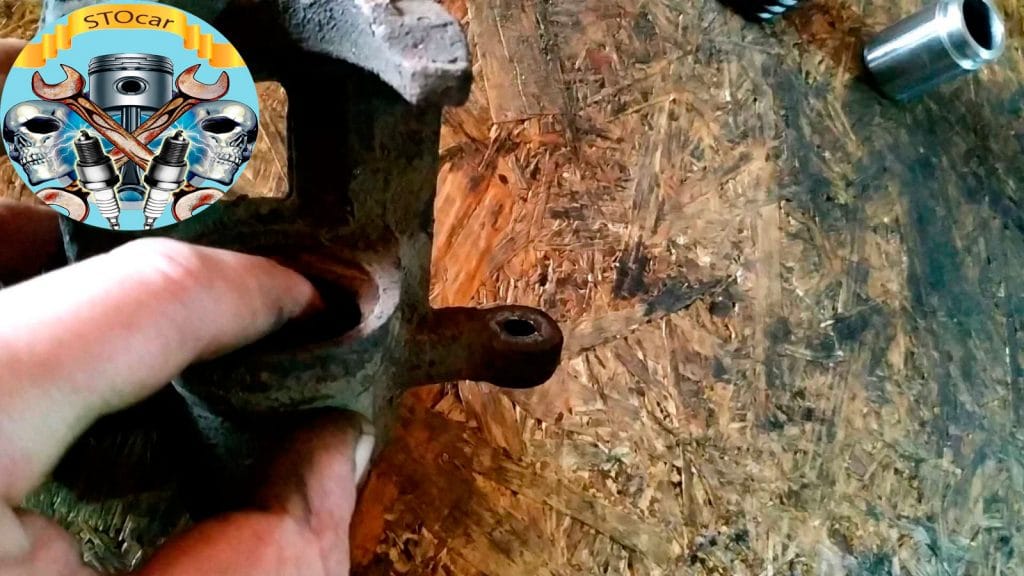

С помощью выколотки с тупым торцом через отверстие крепления шланга выдавливаем поршень наружу из цилиндра. Извлекаем старый пыльник, с помощью тонкой отвертки поддеваем уплотнительное кольцо поршня(манжету), и снимаем его. Вытираем старый поршень и осматриваем его на предмет дефектов. Если на поршне имеются глубокие царапины, раковины, нарушения хромового покрытия, тогда поршень нужно заменить. Если на поршне не имеется значительных дефектов, тогда поршень нужно отполировать наждачной бумагой с зерном 800 или 1000.

Теперь тщательно вычищаем тонкой отверткой посадочную канавку пыльника от грязи и коррозии. А также вычищаем канавку уплотнительного кольца. После чего промываем тормозной цилиндр водой и продуваем сжатым воздухом. Теперь берем рем комплект тормозного цилиндра, берем тормозную жидкость, наливаем немного жидкости в крышечку и смазываем новое уплотнительное кольцо и устанавливаем кольцо в канавку тормозного цилиндра.

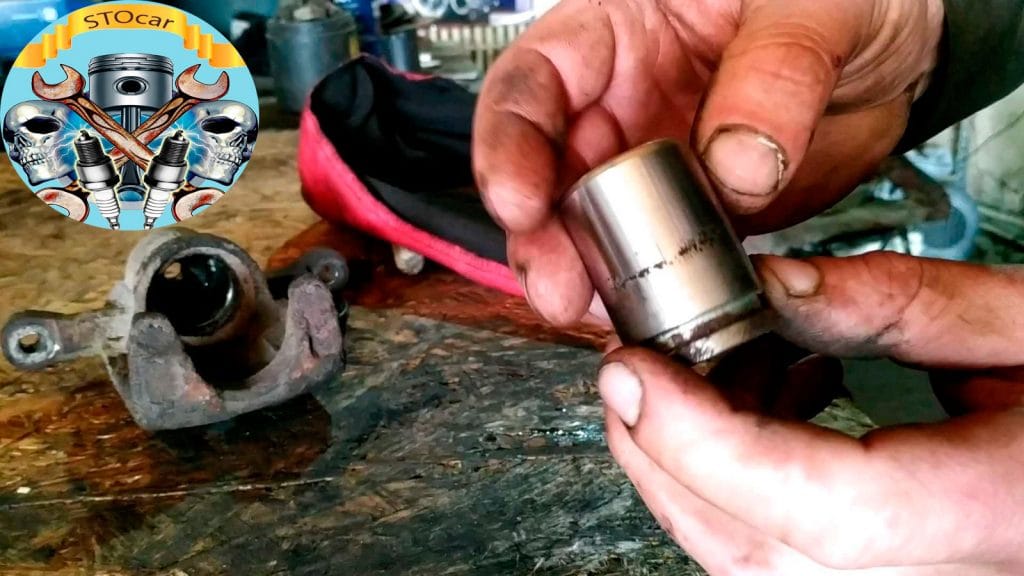

После этого берем поршень, в нашем случае новый, и надеваем на него новый пыльник, предварительно смазав поршень тормозной жидкостью. Сдвигаем пыльник на край поршня так, чтобы кромка пыльника как бы свисала над поршнем. Смазываем кромку пыльника тормозной жидкостью, после чего вставляем поршень вместе с пыльником так чтобы кромка пыльника села в канавку цилиндра по всему диаметру. Это очень важно! Если кромка пыльника не сядет, то поршень вдавить будет невозможно. После чего вдавливаем поршень до упора. Обязательно выкручиваем штуцер прокачки, прочищаем и продуваем его воздухом.

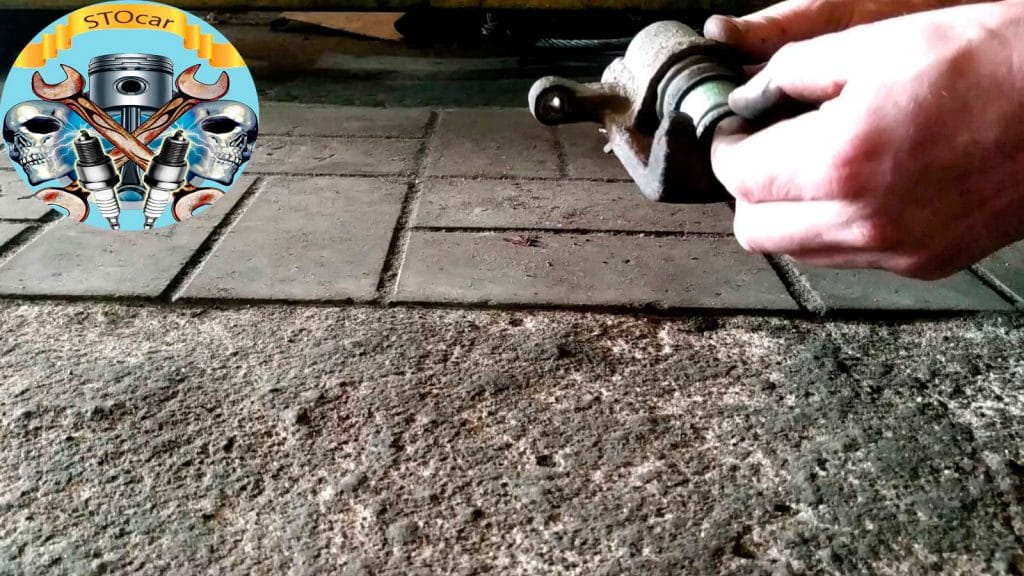

После этого снимаем направляющие суппорта, устанавливаем на них новые пыльники, смазываем специальной высокотемпературной смазкой и устанавливаем направляющие на место. Устанавливаем суппорт, прикручиваем его, прикручиваем тормозной шланг, снимаем зажим с тормозного шланга, и прокачиваем тормозную систему с помощью товарища. Устанавливаем колес на место, опускаем автомобиль на землю, и обтягиваем колесные гайки. На этом все. Ни гвоздя ни жезла!

Ремонт тормозного суппорта своими руками

Ремонт суппорта своими руками совсем не сложен, но требует правильного подбора смазок и комплектующих. Рассмотрим подробно этот процесс с фото и видео инструкцией.

Самой частой причиной потери работоспособности тормозного суппорта является его закисание и последующее заклинивание.

Как правильно выбрать смазки изложено на странице Чем смазать суппорт

Если интересно, то прочитайте о выборе смазок. В этой статье мы будем работать ими, но на описание этих смазок я тратить буквы в этой статье не буду.

Ремонт суппорта можно разделить на три категории:

Первые две категории можно посмотреть по ссылкам. А в этой статье мы рассмотрим именно третью категорию, когда уже поздно пить Боржоми и необходимо хирургическое вмешательство.

Чаще всего причинами полного отказа суппорта являются два момента:

Суппорт никогда не смазывался и не обслуживался. В следствие чего поршень и направляющие сильно корродировали.
Суппорт смазывался не тем, чем необходимо. В следствие чего смазка превратилась в пластилин или порошок, а пыльники и манжета безжалостно разбухли.

В этих двух случаях полумерами уже не обойтись и придётся делать дело основательно.

Ремонт суппортов

Для ремонта суппортов нам понадобятся следующие материалы:

Смазка для поршня суппорта
Смазка для направляющих суппорта
Смазка для направляющих колодок
Очиститель тормозов или любое очищающее средство
Ремонтный комплект для тормозного суппорта
Медные уплотнительные кольца тормозного шланга. Если новых не нашли, а старые не сильно обжаты, то можно пройтись по ним напильником и сточить выступы. Но лучше, конечно, иметь в запасе новые. Код GM 94525077
Если окажется, что поршень или направляющие Вашего суппорта имеют большие раковины и очаги коррозии, то Вам необходимо будет приобрести ещё и их.
Возможно тормозная жидкость для доливки

Про выбор смазок я излагал в статье по ссылке выше и останавливаться на этом здесь не буду.

А про выбор ремкомплекта поделюсь своим мнением. Я остановил свой выбор на испанской фирме Ert. Это самые адекватные манжеты и пыльники в своём ценовом диапазоне. Стоимость ремкомплекта на один суппорт составляет у нас 100 грн. Есть варианты дороже и есть варианты дешевле, а Ert является золотой серединой, по моему мнению.

Варианты по-дешевле больше похожи на пластмассу, а не на резину и литьё и них с зазубренными краями.

Варианты по-дороже имеют практически такое же качество, но денег за них необходимо отдать больше

В комплекте имеется два пыльника направляющих, пыльник поршня, манжета и колпачок на прокачной штуцер

Для ремонта суппорта своими руками нам понадобятся следующие инструменты:

щётка по металлу
медицинский шприц
накидные гаечные ключи. В моём случае на 10 и 12 мм
чистая ветошь
хорошая отвёртка или небольшая монтажка
два небольших пакета
мягкая проволока
желательно помощника. Для работы он нам не нужен, а вот почистить тарань чистыми руками и поднести пиво в нужный момент пригодится в самый раз Так же в самом конце он поможет пару раз нажать педаль тормоза для прокачки тормозов, чтобы убедиться в отсутствии воздуха в системе.

Ремонт заднего суппорта

Собственно, рассмотрим процесс на примере заднего суппорта Шевроле Лачетти

Первым делом необходимо открыть крышку тормозного бачка, положить на горловину пакет и закрутить крышку на место

Это необходимо для того, чтобы ограничить доступ воздуха в бачок. Это не даст тормозной жидкости быстро вытекать из шланга, когда мы его открутим.

Поддомкрачиваем автомобиль и снимаем колесо.

Щёткой по металлу очищаем всё, что можно очистить.

После этого наносим проникающую смазку на болт тормозного шланга

Немного ждём и ключом на 12 мм пытаемся открутить болт

Если пошло, то это хорошо. А если не пошло, то это плохо и я Вам не завидую.

Есть умельцы, которые пережимают тормозной шланг для этих целей, но я так делать не хочу. Кто его знает, что потом с этим шлангом случится. Лучше не рисковать.

Убираем открученный болт в сторону и при этом стараемся не потерять медные уплотнительные колечки. Их две штуки

Всё, суппорт отключен от системы и нам теперь необходимо снять сам цилиндр суппорта. Для этого всё тем же ключом на 12 мм откручиваем нижний болт его крепления

После этого приподнимаем цилиндр вверх. Если сильно заклинило, тогда можно помочь себе большой отвёрткой или монтажкой

Вынимаем его вместе с верней направляющей. Смотрим в отверстие, куда раньше был закручен тормозной шланг и видим заднюю часть поршня

При помощи чего-нибудь нам необходимо через это отверстие выдавить этот самый поршень

Если совсем туго идет, тогда можно помочь немного молотком, а лучше тисками.

После того, как поршень вышел, оцениваем ситуацию. Если поршень весь в раковинах и очагах коррозии, то его лучше заменить. Если коррозия не значительна, тогда можно его полирнуть войлоком и пастой Гои. В моём случае очаги коррозии были, но новый поршень приобрести не было возможности. Потому после небольшой полировки я его оставил служить дальше.

Вычищаем и вымываем все канавки в цилиндре

После этого смазываем канавку манжеты и саму манжету смазкой для поршня. Канавку необходимо смазать, чтобы избежать коррозии под манжетой. Устанавливаем манжету в цилиндр. Делается это быстро и легко.

Теперь самое главное. Необходимо одеть пыльник поршня и вставить сам поршень. Для этого смазываем поршень всё той же смазкой и одеваем пыльник на поршень с задней стороны.

Снимал видео и забыл сделать фото. Поэтому вставил кадр из видео. Видно плохо, но суть, я думаю, понятна. Часть пыльника, которая вставляется в паз цилиндра немного свисает с поршня.

Теперь, при установке поршня, пыльник попадёт в свою канавку в цилиндре. Поршень при этом можно немного вращать, чтобы одетый на него пыльник попал в свою канавку полностью. Если пыльник немного закусило, тогда можно помочь ему попасть в паз при помощи отвёртки. Но, аккуратно, чтобы не порвать пыльник.

Сложного нет ничего. По месту спокойно разберётесь.

Теперь под пыльник можно вогнать ещё немного смазки. Сделать это удобнее при помощи шприца.

Выдавливаем смазку в шприц

Вот так смазка выходит из шприца и можно спокойно наносить смазку под пыльники

Задвигаем поршень в цилиндр и лишняя смазка выдавится из-под пыльника

Поршень должен идти легко и задвигаться голыми руками. Если не задвигается, значит что-то пошло не так или Вы в детстве ели мало каши. Если дело в каше, то можно воспользоваться вот таким приспособлением для утапливания поршня

Сделать его не сложно, а работать удобно

На этом работы с поршнем и цилиндром пока окончены.

Теперь необходимо промыть посадочные места направляющих пальцев.

Если там сильные загрязнения, то будет удобнее это всё дело демонтировать и промыть на столе.

После этого наносим туда немного смазки для направляющих. Можно вставить направляющую и вращательными движениями равномерно распределить смазку.

Устанавливаем пыльники, чтобы они сели в свои пазы. И вставляем нижнюю направляющую

Вычищаем направляющие колодок и смазываем их тонким слоем высокотемпературной смазки

Этой же смазкой смазываем торцы колодок

Тоже самое проделываем с тыльной стороной колодки

Вторую колодку, которая обращена к поршню лучше не смазывать, чтобы смазка не попала на пыльник поршня.

Устанавливаем колодки на место, предварительно убедившись, что смазка не попала на рабочую зону колодок.

Смазываем вторую направляющую, которая осталась на цилиндре

И устанавливаем цилиндр на место.

Прикручиваем тормозной шланг. Извлекаем пакет из тормозного бачка, но крышку пока не закручиваем.

Откручиваем прокачной штуцер и ждём, когда из него пойдёт тормозная жидкость.

Он расположен вверху цилиндра и жидкость, заполняя объем цилиндра, вытеснит воздух из него.

После того, как жидкость начнёт выходить, можно закручивать штуцер. Для гарантии отсутствия воздуха в системе можно попросить помощника несколько раз понажимать педаль тормоза и прокачать систему. Если не знаете, как прокачать систему, то на странице Замена тормозной жидкости всё подробно изложено. Если помощник исправно чистил тарань, то попросите его в момент прокачки тормозов не трогать руль руками.

Вот и весь ремонт суппорта своими руками.

Что произойдёт, если не обслуживать суппорт и вовремя не заметить изношенный пыльник, посмотрите здесь

Не забудьте проверить уровень тормозной жидкости и закрутить крышку бачка. Перед выездом нажмите несколько раз на педаль тормоза, чтобы поршень стал в своё рабочее положение.

Вот видео процесса ремонта суппорта своими руками

Всем Мира и ровных дорог!

Свечи на Лачетти

Замена ремня ГРМ Лачетти

Плохой запуск двигателя или запуск со второго раза

Ремонт тормозного суппорта своими руками : 19 комментариев

Какие косвенные причины или признаки того что требуется снимать суппорт и доставать поршень?

1. Если при осмотре обнаружен порванный или разбухший пыльник
2. Ухудшение наката
3. После поездки одно колесо нагревается больше остальных
4. Колодки имеют разный износ
5. Если поршень никогда на смазывался и автомобилю более 7-9 лет, то скорее всего поршень будет уже со следами коррозии

Добрый вечер. Занимался восстановлением суппортов, хочется оставить свои комментарии по процессу с учетом полученного опыта. Рем комплект ERT как на фото у нас стоит грубо 5 баксов без поршня и 15 с поршнем правда в моем рем комплекте с поршнем дополнительно еще идет новый штуцер прокачки и немного смазки (может куда пригодится). Менял пыльник поршня и потом еще два передних поршня конечно с заменой всего что в комплекте идет. Самое сложное на мой взгляд это четко вставить поршень, сразу надо понимать что вставить с первого раза так чтобы пыльник четко сел в свое посадочное место просто не реально из моих наблюдений. Перед началом работы хорошо смазать поршень и пыльник со всех сторон очень даже не помешает, но без фанатизма так как избытки смазки мешают поршню войти по уплотнительному кольцу. Итак вставляем одну сторону поршня с пыльником прижимая поршнем пыльник и в получившийся за счет перекоса поршня зазор маленькой отверткой заправляем верхнюю часть пыльника, выравниваем поршень и начинаем понемногу заводить (без сильных усилий так как местами пыльник закусывает и можно легко порвать, как у меня и произошло один раз). После того как поршень зашел вдавливаем его до самого конца, по тому как резинка складывается уже можно определить места где пыльник не сел в свой паз (складывается не ровно и получаются выпуклости). После понемногу выдавливаем поршень до момента когда пыльник не распрямиться полностью (пыльник попадает в верхнюю канавки и она его тянет и распрямляет), затем проверяем где точно он не сел, освобождаем пыльник из верхней канавки и продолжаем медленно выдавливать поршень постепенно создавая перекос в сторону противоположную месту где его нужно заправлять тем самым создавая в итоге там зазор в который заправляем пыльник отверткой и опять вставляем поршень. Операция повторяется несколько раз пока пыльник четко не сядет по всему диаметру. В принципе ничего сложного просто нужно не спешить и проявить терпение, также очень не помешает хорошее освещение. Надеюсь мой комментарий кому либо будет полезен и облегчит ремонт (сбережет нервы и деньги ).

Не прокладок, а пыльников)

Роман, как показал опыт, в коробках с ремкомплектами могут находиться разные пыльники направляющих, которые могут не подходить под посадочное место на суппорте. Теперь я всегда прошу открыть коробку и показать пыльники. Возможно аналогичная ситуация и в этом случае.
Для штуцеров лучше приобрести специальный ключ для тормозных трубок, если обычным не получается. Суппорт снимать нет необходимости

Здравствуйте! Не подскажите, машину купил недавно. Появился гул внезапно не нарастающий а сразу как за гудит аш уши закладывает где то на скорости 100км. Мне сказали подшипник передний правый, поменяли гул пропал. Спустя где то 500км опять появился но около 60км/ч. Но когда натягиваю ручник гул прекращается а когда отпускаю опять гул. Но не долго и не постоянно. Колёса только ещё не трогал горячии или нет. Видимо дело не в подшипнике.

Привет Александр! Возможно система ручника сгнила в барабане и трет. Лучше сразу посмотреть, чтобы еще и задние тормозные диски не менять потом

Суппорта Chevrolet Lacetti

Выход из строя суппорта приводит к отсутствию нормального функционирования тормозной системы на одном из колес. Наиболее часто происходит заклинивание поршня внутри цилиндра. В результате колодки либо не соприкасаются с диском во время торможения, либо всегда зажимают диск независимо от положения педали тормоза. Это вызывает увод автомобиля в сторону, что может привезти к созданию аварийной ситуации. Поэтому при возникновении любых проблем с суппортом, требуется неотложно предпринять меры по их устранению.

Артикул и стоимость оригинальных суппортов и их аналогов

Оригинальный передний правый суппорт Chevrolet Lacetti производства General Motors имеет артикул 96549789. Его цена составляет 2500-3000 рублей. Хорошие аналоги переднего правого суппорта представлены в таблице ниже.

Фирма производитель	Артикульный номер	Стоимость, рубль
KAP	96549789	2000-2700
DAC	96549789	4000-4600
Shikoo	96549789	2000-2300
CRB	96549789	1600-2000
Onnuri	96549789	1800-2100

Бренд	Артикульный номер	Стоимость, рубль
X2	96549788	1400-1900
DAC	96549788	4000-4600
Shikoo	96549788	2000-2300
CRB	96549788	1600-2000
NBN	96549788	1200-1500

Задний правый оригинальный суппорт General Motors обладает каталожным номером 96800086. Цена фирменной продукции составляет порядка 6000-8000 рублей. Наилучшие альтернативные варианты заднего суппорта от сторонних производителей находятся в нижеприведенной таблице.

Фирма производитель	Артикул	Стоимость, рубль
Rebuilt	96800086	1800-2000
A.B.S.	726172	1850-2100
TRW	BHN1036E	7000-7500

Левый задний фирменный суппорт для Шевроле Лачетти обладает каталожным номером 96800085. Цена за оригинальную деталь составляет 6000-8000 рублей. Аналоги от сторонних производителей, позволяющие выполнить ремонт заднего левого суппорта приведены в таблице ниже.

Фирма производитель	Каталожный номер	Стоимость, рубль
TRW	BHN1035E	2600-2700
DAC	96800085	800-1000
NK	215027	7500-8200
Fenox	CTC3201	4000-4500
A.B.S	726171	9000-11000
FTE	RX329814A0	5000-5600

Ремкомплект суппортов

В случае выхода из строя суппорта, его замена не всегда является обязательной. В большинстве случаев достаточно приобрести специальный ремкомплект и работоспособность тормозной системы будет полностью восстановлена. Стандартный набор, позволяющий выполнить ремонт, может включать в себя нижеприведенный перечень:

смазка, которая наноситься на направляющие и поршень;
приспособление для регулировки;
уплотнители;
направляющие суппорта;
болт регулировки;
пыльник;
поршень.

Оригинальный ремкомплект General Motors имеет артикул 93742635. Стоимость за набор находиться в пределах 1000-1500 рублей. Сторонние производители также выпускают комплекты для ремонта суппорта. Наилучшие их варианты приведены в нижерасположенной таблице.

Фирма производитель	Артикульный номер	Цена, рубль
FSO	93742635	180-200
ZAZ	93742635	160-170
CRB	13094003	240-250
Frenkit	810075	340-350

Устранить стук и выполнить ремонт заднего суппорта поможет оригинальный ремкомплект Лачетти с каталожным номером 93740249. Стоимость фирменного набора составляет около 1000-2500 рублей.

Фирма производитель	Номер по каталогу	Цена, рубль
Autofren	D4705	140-150
ERT	400794	190-200
Frenkit	232020	120-130

Описание замены суппортов на Шевроле Лачетти

Для того, чтобы выполнить замену суппорта Lacetti рекомендуется воспользоваться инструкцией, которая приведена ниже.

Демонтировать колесо.

Утопить поршень в цилиндр. Для этого удобно использовать отвертку в качестве рычага.

Пережать тормозной шланг для предотвращения вытекания тормозной жидкости.

Открутить болты, которые крепят направляющие к поворотному кулаку. После этого демонтируются скоба и тормозные колодки.

Установить новый суппорт в порядке обратном снятию.

Проконтролировать уровень тормозной жидкости.
Развоздушить контур.
Проверить работу тормозов.

Описание ремонта суппортов на Chevrolet Lacetti

В случае необходимости ремонта следует придерживаться нижерасположенной инструкции.

Chevrolet Lacetti Тормозная система Шевроле Лачетти

Устройство и детали тормозной системы Шевроле Лачетти

Рабочая тормозная система Шевроле Лачетти — гидравлическая, двухконтурная, с диагональным разделением контуров. В нормальном режиме, когда система исправна, работают оба контура.

При отказе (разгерметизации) одного из контуров другой контур обеспечивает торможение автомобиля, хотя и с меньшей эффективностью.

Рис.51. Компоненты тормозной системы автомобиля Шевроле Лачетти
1 — главный тормозной цилиндр; 2 — бачок гидропривода; 3 — датчик уровня тормозной жидкости; 4 — вакуумный усилитель; 5 — кронштейн педального узла; 6 — выключатель сигналов торможения; 7— педаль тормоза; 8 — разветвитель, 9 — блок ABS Chevrolet Lacetti
К рабочей тормозной системе Шевроле Лачетти относятся тормозные механизмы колес, педальный узел, вакуумный усилитель, главный тормозной цилиндр, бачок гидропривода, блок антиблокировочной системы, а также соединительные трубки и шланги.
Педаль тормоза — подвесного типа. В кронштейне педального узла установлен выключатель сигналов торможения — его контакты замыкаются при нажатии педали тормоза.

Рис.51. Компоненты тормозной системы автомобиля Шевроле Лачетти
1 — главный тормозной цилиндр; 2 — бачок гидропривода; 3 — датчик уровня тормозной жидкости; 4 — вакуумный усилитель; 5 — кронштейн педального узла; 6 — выключатель сигналов торможения; 7— педаль тормоза; 8 — разветвитель, 9 — блок ABS Chevrolet Lacetti
К рабочей тормозной системе Шевроле Лачетти относятся тормозные механизмы колес, педальный узел, вакуумный усилитель, главный тормозной цилиндр, бачок гидропривода, блок антиблокировочной системы, а также соединительные трубки и шланги.
Педаль тормоза — подвесного типа. В кронштейне педального узла установлен выключатель сигналов торможения — его контакты замыкаются при нажатии педали тормоза.

Рис.52. Педальный узел в сборе с вакуумным усилителем и главным тормозным цилиндром Шевроле Лачетти
1 — главный тормозной цилиндр; 2 — бачок гидропривода; 3 — датчик уровня тормозной жидкости; 4 — вакуумный усилитель; 5 — кронштейн педального узла; 6 — выключатель сигналов торможения; 7— педаль тормоза
Вакуумный усилитель тормозов Шевроле Лачетти расположен между педалью тормоза и главным тормозным цилиндром и крепится четырьмя гайками к кронштейну педального узла. Вакуумный усилитель неразборный, при выходе из строя его заменяют новым.

Рис.53. Главный тормозной цилиндр Шевроле Лачетти
1 — бачок гидропривода; 2 — крышка бачка; 3 — датчик уровня тормозной жидкости; 4 — разъем датчика; 5 — главный тормозной цилиндр
Главный тормозной цилиндр Шевроле Лачетти крепится к корпусу вакуумного усилителя двумя гайками. Сверху на цилиндре установлен общий бачок гидропривода тормозной системы и сцепления, в котором находится запас жидкости.
На корпусе бачка нанесены метки максимального и минимального уровней жидкости. В бачке установлен датчик уровня жидкости, который при понижении уровня жидкости ниже отметки MIN включает сигнализатор в комбинации приборов.
При нажатии педали тормоза поршни главного тормозного цилиндра Шевроле Лачетти перемещаются, создавая давление в гидроприводе, которое подводится по трубкам и шлангам к рабочим цилиндрам тормозных механизмов колес.

Рис.54. Тормозной механизм переднего колеса Шевроле Лачетти
1 — тормозные колодки; 2 — диск тормозного механизма; 3 — болт крепления суппорта к направляющему пальцу; 4 — суппорт; 5 — медные уплотнительные шайбы; 6 — болт крепления тормозного шланга; 7 — направляющая колодок; 8 — пружинные скобы; 9 — чехол направляющего пальца; 10 — направляющий палец
Тормозной механизм переднего колеса Шевроле Лачетти — дисковый, с плавающим суппортом, включающим в себя однопоршневой колесный цилиндр. Для более эффективного охлаждения тормозной диск выполнен вентилируемым.
Направляющая тормозных колодок Chevrolet Lacetti прикреплена к поворотному кулаку, а суппорт крепится двумя болтами к направляющим пальцам, установленным в отверстиях направляющей колодок.
На пальцах установлены защитные резиновые чехлы. В отверстия для пальцев направляющей колодок закладывается пластичная смазка.
При торможении давление жидкости в гидроприводе тормозного механизма Шевроле Лачетти возрастает и поршень, выдвигаясь из колесного цилиндра, выполненного как одно целое с суппортом, прижимает внутреннюю тормозную колодку к тормозному диску.
Затем суппорт (за счет перемещения направляющих пальцев в отверстиях направляющей колодок) сдвигается относительно диска, прижимая к нему наружную тормозную колодку.
В корпусе цилиндра установлен поршень с уплотнительным резиновым кольцом. За счет упругости этого кольца между тормозным диском и колодками тормозного механизма Chevrolet Lacetti поддерживается постоянный оптимальный зазор.

Рис.54. Тормозной механизм переднего колеса Шевроле Лачетти
1 — тормозные колодки; 2 — диск тормозного механизма; 3 — болт крепления суппорта к направляющему пальцу; 4 — суппорт; 5 — медные уплотнительные шайбы; 6 — болт крепления тормозного шланга; 7 — направляющая колодок; 8 — пружинные скобы; 9 — чехол направляющего пальца; 10 — направляющий палец
Тормозной механизм переднего колеса Шевроле Лачетти — дисковый, с плавающим суппортом, включающим в себя однопоршневой колесный цилиндр. Для более эффективного охлаждения тормозной диск выполнен вентилируемым.
Направляющая тормозных колодок Chevrolet Lacetti прикреплена к поворотному кулаку, а суппорт крепится двумя болтами к направляющим пальцам, установленным в отверстиях направляющей колодок.
На пальцах установлены защитные резиновые чехлы. В отверстия для пальцев направляющей колодок закладывается пластичная смазка.
При торможении давление жидкости в гидроприводе тормозного механизма Шевроле Лачетти возрастает и поршень, выдвигаясь из колесного цилиндра, выполненного как одно целое с суппортом, прижимает внутреннюю тормозную колодку к тормозному диску.
Затем суппорт (за счет перемещения направляющих пальцев в отверстиях направляющей колодок) сдвигается относительно диска, прижимая к нему наружную тормозную колодку.
В корпусе цилиндра установлен поршень с уплотнительным резиновым кольцом. За счет упругости этого кольца между тормозным диском и колодками тормозного механизма Chevrolet Lacetti поддерживается постоянный оптимальный зазор.

Рис.55. Детали тормозного механизма заднего колеса Шевроле Лачетти
1 — направляющая колодок; 2 — пружинная скоба; 3 — тормозные колодки; 4 — суппорт; 5 — болт крепления суппорта к направляющему пальцу; 6 — медная уплотнительная шайба; 7 — болт крепления тормозного шланга; 8 —направляющий палец; 9 — чехол направляющего пальца
Тормозной механизм заднего колеса Шевроле Лачетти — дисковый, с плавающим суппортом, включающим в себя однопоршневой рабочий цилиндр.

По конструкции и принципу действия тормозной механизм заднего колеса аналогичен тормозному механизму переднего колеса.
Направляющая колодок прикреплена к кулаку задней подвески. Тормозной диск, в отличие от диска тормозного механизма переднего колеса, не вентилируемый.
В центральной части тормозного диска Шевроле Лачетти расположен механизм стояночного тормоза. Механизм стояночного тормоза барабанный, с двумя тормозными колодками. По конструкции он напоминает обычный барабанный тормозной механизм.

Рис.56. Механизм стояночного тормоза Шевроле Лачетти
1 — передняя колодка; 2 — чашка пружины; 3 — стяжная пружина передней колодки; 4 — распорная планка; 5 — стяжная пружина задней колодки; 6 — прижимная пружина распорной планки; 7 — задняя колодка; 8 — рычаг привода стояночного тормоза Chevrolet Lacetti; 9 — трос стояночного тормоза; 10 — нижняя стяжная пружина; 11 — регулятор зазора; 12 — щит тормозного механизма
Тормозным барабаном для него является внутренняя сторона центральной части тормозного диска.

Читайте также:
