Регулировка педали тормоза киа рио 3

Обновлено: 07.01.2025

Проверка положения и регулировка педали тормоза автомобиля KIA Rio

1. Пустите двигатель, оставьте его работать на режиме холостого хода и несколько раз энергично нажмите на педаль тормоза.

2. Оттяните педаль тормоза рукой вверх до упора.

3. Отпустите педаль и измерьте расстояние Н от накладки площадки педали до пола, которое должно составлять примерно 174 мм. Если ход педали отличается от указанного значения, отрегулируйте положение педали тормоза.

4. Проверьте свободный ход педали тормоза, для чего переместите педаль рукой до момента прекращения перемещения педали без сопротивления. Определите по линейке значение свободного хода, оно должно составлять 3-8 мм. Несоответствие свободного хода указанному интервалу значений может быть вызвано следующими причинами:

- повышенный люфт в соединении штока толкателя вакуумного усилителя и педали. Это может быть следствием износа штока или поломки креплений штока;

- заедание поршней в главном тормозном цилиндре;

- заедание плунжера в усилителе тормозов.

5. Остановка педали при нажатии практически у самого пола указывает на наличие воздуха в гидроприводе тормозов или на предельный износ накладок тормозных колодок, тормозных дисков. Если в системе есть воздух, педаль при нескольких повторных нажатиях останавливается дальше от пола («накачивается»). Проверьте и замените изношенные детали, и прокачайте тормозную систему (см. «Прокачка гидропривода тормозной системы»).

ПРЕДУПРЕЖДЕНИЕ:

Если нажатая до упора и удерживаемая в этом положении педаль постепенно перемещается к полу, произошла утечка жидкости из гидропривода или неисправен главный тормозной цилиндр. Эти неисправности очень опасны, поэтому немедленно выявите причину неисправности и устраните ее!

ПРИМЕЧАНИЕ:

Для наглядности регулировка педали тормоза показана на снятом вакуумном усилителе тормозов.

1. Для регулировки положения педали тормоза отсоедините вилку вакуумного усилителя от педали тормоза (см. пп. 4-7 «Замена вакуумного усилителя»).

2. Ослабьте затяжку контргайки…

3. …и, вращая шток вакуумного усилителя, отрегулируйте ход педали тормоза.

4. Отрегулировав положение педали тормоза, затяните контргайку.

5. После регулировки педали тормоза, отрегулируйте положение выключателя стоп-сигналов так, чтобы выключатель оставался нажатым при полностью отпущенной педали тормоза.

Регулировка ручного тормоза на «Киа Рио 3» – инструменты и пошаговый алгоритм

Тормозное управление автомобилем состоит из двух независимых частей: основной и стояночной. На тематических форумах часто звучит вопрос, как подтянуть ручник на «Киа Рио 3». Тема стоит изучения, так как натяжка тросика – процедура нескольких минут, за которую в автосервисах берут от 500 до 1200 руб.

Признаки ослабления ручного тормоза

Стояночный тормоз (СТ) нужен для удержания транспортного средства на уклоне или для подстраховки при длительной парковке. Когда необходимо экстренно остановиться в аварийной ситуации, при отказе основной системы также применяют ручник.

В автомобилях Kia Rio корейского производства насчитывается три генерации. В первых поколениях устанавливали дисковые и барабанные тормоза. В последней серии (с 2011 года выпуска) перешли на прогрессивные диски. Которые, однако, после рестайлинга 2015 года стали доступны только в комплектациях «Престиж», «Премиум» и Евро-2016. Остальные модели получили барабанную систему, что водители посчитали «мелочной экономией», «шагом назад».

Вне зависимости от основного механизма, тип привода ручника Kia Rio III — самый распространенный – тросовый механический.

• на машинах с автоматом задействуют ножную педаль, установленную вместо педали сцепления;
• в авто с механикой используют рукоятку, которая находится на полу машины между передними сиденьями.

Педаль или рукоять, которые задействуют механизм, а также три троса (привода) – это основные составляющие стояночного механизма.

Тросовая конструкция выглядит так: два задних каната присоединяются к барабану или диску, передний – к рукояти или педали.

Соединение тросиков с компонентами системы происходит через регулируемые наконечники. Концы привода снабжены регулировочными гайками. Последние позволяют менять длину канатов.

Неполадки с ручником происходят в момент, когда стропы под нагрузкой растягиваются: тогда требуется просто подтянуть ручник «Киа Рио 3». Но случается и обрыв привода: тросики приходится менять, натягивать, регулировать.

Признаки, которые сигнализируют об ослабление ручного тормоза, следующие:

• автомобиль плохо удерживается на наклонной поверхности;
• появляется люфт или большой угол подъема рычага (10-15 см рукоятка идет «вхолостую», без сопротивления).

Если вы обнаружили один из симптомов, нужна регулировка ручного тормоза «Киа Рио 3». Зная конструкцию СТ, алгоритм подтяжки тросов, сделать это можно в собственном гараже.

Как подтянуть ручник на «Киа Рио»

В авторемонтных мастерских на специальных стендах легко определяют, нужна ли подтяжка ручного тормоза. Но можно «народными» методами узнать, что регулировка ручника «Киа Рио 3» остро необходима. Для этого:

1. Вывесите заднее колесо.
2. Поставьте транспортное средство на ручник.
3. Попытайтесь прокручивать колесо.
4. Отрегулируйте канаты либо натяните новый тросик.

Более «жесткий» способ следующий: вы ставите авто на ручник и газуете на первой передаче. Если тормоз хорошо держит, машина дернется и заглохнет.

Набор инструментов и оборудования

Подготовка к процедуре не занимает много времени, так как подтяжка ручника на «Киа Рио 3» требует минимум ремонтных приспособлений. В гараже всегда найдется отвертка с плоским шлицем, также нужна трещотка и головки размером на «10» и «12». В работе потребуется удлинитель для головок, нелишним будет запастись смазкой WD-40.

Подтяжка троса на барабанной тормозной системе

Процедура одинакова для многих марок машин. Но конструкция «корейца» такова, что в кузовах седан подтянуть ручник «Киа Рио 3» с барабанными тормозами легче через подлокотник.

1. Снимите Kia Rio с СТ.
2. Сдвиньте передние сидения вперед.
3. Выкрутите по два крепления с обеих сторон подлокотника.
4. Откройте крышку: в верхней части бокса вы обнаружите еще два крепежа – выкрутите их.
5. Теперь удалите очередную пару саморезов, которую найдете под подстаканниками для пассажиров галерки.
6. Снимите заднюю стенку подлокотника.
7. Вам открылся вид на регулировочную гайку: закрутите ее (тут потребуется приготовленная заранее головка с удлинителем).

Не перестарайтесь со степенью затяжки, иначе колодки окажутся в зажатом состоянии, автомобиль начнет останавливаться накатом, придется постоянно газовать. Если вы правильно провели настройку, между барабаном и колодкой останется зазор до 1 мм.

После окончания работы поставьте все элементы на место.

Выполнение регулировки на дисковой тормозной системе

Подтягивать тросы возможно, когда вся система (колодки, диски, барабаны) в рабочем состоянии. Если канаты растрепаны, с задирами, то регулировка не даст результатов – нужно заменить стропы. Затягивать стояночный тормоз на дисковой системе несложно: здесь нет зазоров.

1. Вывесите «Киа Рио 3».
2. Снимите машину с ручника.
3. Ослабьте на задних колесах по одному крепежу.
4. Вращайте колесо до тех пор, пока не обнаружите в свободном отверстии регулировочную шестерню.
5. Прокручивайте ее по часовой стрелке до блокировки колес.

Еще проще отрегулировать натяжение тросиков, демонтировав колеса. На дисках вы обнаружите резиновую заглушку, прикрывающую регулировочную шестерню:

1. Удалите заглушку.
2. Отверткой затяните стояночный тормоз, цепляясь за зубья шестеренки.
3. Колодки будут зажиматься – уловите нужный момент, вращая диск.
4. Когда обнаружите, что он блокирован, сделайте контрольные вращения шестерни.

Теперь, когда тросик натянут, установите снятые компоненты на места.

Проверка правильности регулировки

После процедуры подтяжки привода проверьте работоспособность системы и правильность регулировки.

Поступите следующим образом:

1. Поставьте Kia Rio на пригорок.
2. Выберете нейтральную скорость.
3. Отпустите тормоз.

Произойдет одно из двух:

1. Машина медленно покатится – вы все сделали правильно.
2. Автомобиль стоит на месте – немного ослабьте привод.

Стояночный тормоз не требует много внимания водителя: достаточно проверять его во время текущего ремонта.

Руководства по ремонту Киа Рио III: регулировка привода стояночного тормоза

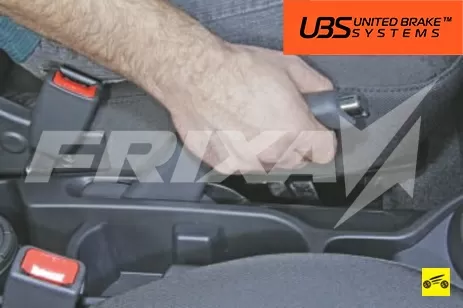

Для предварительной проверки правильности регулировки привода стояночного тормоза несколько раз выжмите педаль тормоза до упора, чтобы выставить правильный зазор между колодками и барабаном (диском). Поднимите рычаг привода вверх до упора, при этом вы должны услышать 4 или 5 щелчков храпового устройства. Если количество щелчков не соответствует указанному или автомобиль не удерживается стояночным тормозом (см. «Проверка стояночного тормоза») , отрегулируйте привод. Регулировочный узел привода.

Вам потребуется ключ «на 12».

Для регулировки привода стояночного тормоза барабанного тормозного механизма заднего колеса выполните следующее.

1. Перед тем как поднять заднюю часть автомобиля, включите I передачу (переведите селектор автоматической коробки передач в положение «Р»). Перед установкой диска тщательно очистите от ржавчины и окалины привалочные поверхности ступицы…

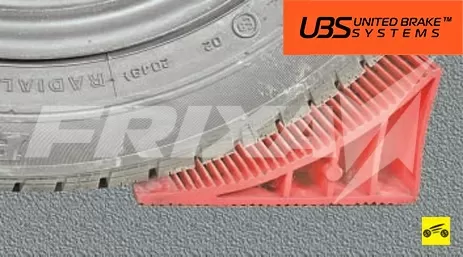

2. Установите противооткатные упоры («башмаки») под передние колеса.

3. Поднимите и установите заднюю часть автомобиля на опоры.

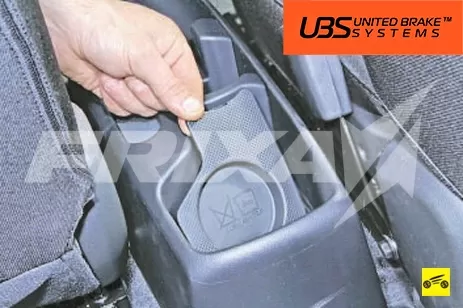

4. Подденьте отверткой и извлеките накладку в облицовке тоннеля пола.

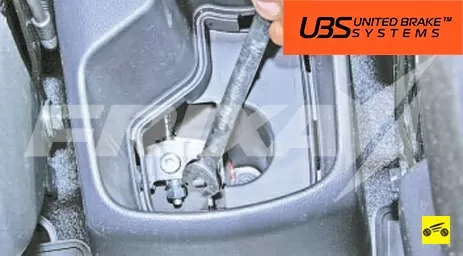

5. Вращением регулировочной гайки механизма стояночного тормоза добейтесь…

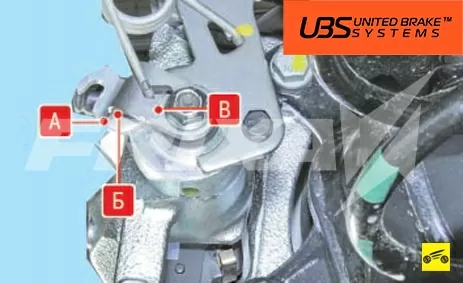

6. …чтобы рычаг В на суппортах обоих тормозных механизмов отодвинулся от упора А на расстояние Б, равное 1–3 мм.

7. Поддомкратьте заднюю часть автомобиля и проверните рукой задние колеса. Они должны вращаться равномерно, без рывков. В противном случае отремонтируйте привод стояночного тормоза или тормозные механизмы задних колес.

Тормозная система

Тормозная система: 1 – блок ABS; 2 – бачок гидропривода; 3 – главный тормозной цилиндр; 4 – датчик уровня тормозной жидкости; 5 – вакуумный усилитель; 6 – трубки главного тормозного цилиндра.

Педальный узел: 1 – кронштейн педального узла; 2 – датчик положения педали тормоза, совмещенный с выключателем сигналов торможения; 3 – педаль тормоза.

Главный тормозной цилиндр с бачком: 1 – главный тормозной цилиндр; 2 – датчик уровня рабочей жидкости; 3 – бачок гидропривода.

На суппорте левого тормозного механизма имеется маркировка L, на суппорте правого тормозного механизма – маркировка R.

Суппорт переднего тормозного механизма в сборе с направляющей и колодками: 1 – суппорт с рабочим цилиндром; 2 – колодка; 3 – направляющая колодок; 4 – направляющая пластина.

Тормозной механизм переднего колеса.

Элементы тормозного механизма переднего колеса: 1 – направляющая колодок; 2 – наружная тормозная колодка; 3 – направляющая пластина; 4 – защитный чехол направляющего пальца; 5 – верхний направляющий палец; 6 – суппорт с рабочим цилиндром; 7 – болты крепления суппорта к направляющим пальцам; 8 – нижний направляющий палец; 9 – внутренняя тормозная колодка.

К внутренней тормозной колодке приклепан акустический индикатор износа 2 и крепится противовибрационная пластина 1, которая также защищает пыльник тормозного цилиндра.

Элементы дискового тормозного механизма заднего колеса: 1 – направляющая колодок; 2 – наружная тормозная колодка; 3 – направляющая пластина; 4 – защитный чехол направляющего пальца; 5 – верхний направляющий палец; 6 – суппорт с рабочим цилиндром; 7 – болт крепления суппорта к направляющему пальцу; 8 – нижний направляющий палец; 9 – внутренняя тормозная колодка с акустическим индикатором износа.

Дисковый тормозной механизм заднего колеса на автомобиле: 1 – датчик ABS; 2 – тормозной шланг; 3 – трос стояночного тормоза; 4 – возвратная пружина механизма стояночного тормоза; 5 – защитный колпачок штуцера прокачки; 6 – направляющий палец; 7 – защитный чехол направляющего пальца; 8 – суппорт с рабочим цилиндром; 9 – тормозной диск.

Суппорт тормозного механизма заднего колеса.

Резьбовой шток в цилиндре суппорта.

Поршень с резьбовым пальцем.

Привод стояночного тормоза на суппорте: 1 – рычаг; 2 – возвратная пружина; 3 – резьбовой шток.

Рычаг стояночного тормоза: 1 – рычаг стояночного тормоза; 2 – выключатель сигнализатора стояночного тормоза; 3 – регулировочная гайка; 4 – передний трос стояночного тормоза; 5 – уравнитель.

Датчики скорости вращения переднего 1 и заднего 2 колес.

Блок ABS: 1 – блок управления; 2 – отверстие для подсоединения трубки тормозного механизма правого переднего колеса; 3 – отверстие для подсоединения трубки тормозного механизма левого заднего колеса; 4 – отверстие для подсоединения трубки тормозного механизма правого заднего колеса; 5 – отверстие для подсоединения трубки тормозного механизма левого переднего колеса; 6 – отверстие для подсоединения трубки главного тормозного цилиндра; 7 – насос; 8 – гидравлический модулятор.
Рабочая тормозная система – гидравлическая, двухконтурная, с диагональным разделением контуров, что повышает безопасность эксплуатации автомобиля. Один из контуров рабочей тормозной системы обеспечивает работу тормозных механизмов левого переднего и правого заднего колес, а другой – правого переднего и левого заднего колес.
В нормальном режиме, когда система исправна, работают оба контура.
При отказе (разгерметизации) одного из контуров другой контур обеспечивает торможение автомобиля, хотя и с меньшей эффективностью. К рабочей тормозной системе относятся тормозные механизмы колес, педальный узел, вакуумный усилитель, главный тормозной цилиндр, бачок гидропривода, блок ABS, соединительные трубки и шланги.
Педаль тормоза – подвесного типа.
В кронштейне педального узла установлен датчик положения педали тормоза, совмещенный с выключателем сигналов торможения, его контакты замыкаются при нажатии педали тормоза. Датчик выдает сигнал ЭБУ о том, что педаль тормоза нажата.
Вакуумный усилитель тормозов предназначен для снижения усилия, которое необходимо приложить к педали тормоза при торможении автомобиля, за счет использования разрежения во впускном трубопроводе работающего двигателя.
Усилитель расположен между педалью тормоза и главным тормозным цилиндром и крепится четырьмя гайками к кронштейну педального узла. Вакуумный усилитель неразборный, при выходе из строя его заменяют новым.
Главный тормозной цилиндр крепится к корпусу вакуумного усилителя двумя гайками. Сверху на цилиндре установлен общий бачок гидроприводов тормозной системы и сцепления, в котором находится запас жидкости.
На корпус бачка нанесены метки максимального и минимального уровней жидкости. В бачке установлен датчик уровня жидкости, который при понижении уровня жидкости ниже метки MIN включает сигнализатор в комбинации приборов.
При нажатии педали тормоза поршни главного цилиндра перемещаются, создавая давление в гидроприводе, которое подводится по трубкам и шлангам к рабочим цилиндрам тормозных механизмов колес.
Тормозной механизм переднего колеса – дисковый, с плавающим суппортом, включающим в себя однопоршневой рабочий (колесный) цилиндр. Для более эффективного охлаждения тормозной диск выполнен вентилируемым.
Тормозные механизмы левого и правого передних колес невзаимозаменяемые.
Направляющая тормозных колодок прикреплена к поворотному кулаку, а суппорт крепится двумя болтами к направляющим пальцам, расположенным в отверстиях направляющей колодок. На пальцах установлены защитные чехлы. При торможении давление жидкости в гидроприводе тормозного механизма возрастает и поршень, выдвигаясь из колесного цилиндра, выполненного за одно целое с суппортом, прижимает внутреннюю тормозную колодку к диску.
Затем суппорт (за счет перемещения направляющих пальцев в отверстиях направляющей колодок) сдвигается относительно диска, прижимая к нему наружную тормозную колодку. В корпусе цилиндра установлен поршень с уплотнительным резиновым кольцом. За счет упругости этого кольца между диском и колодками тормозного механизма поддерживается постоянный оптимальный зазор (аналогично оптимальный зазор поддерживается в заднем дисковом тормозном механизме).
Тормозной механизм заднего колеса – дисковый, с плавающим суппортом, включающим в себя однопоршневой рабочий (колесный) цилиндр.
Конструкция заднего тормозного цилиндра весьма сложна, т. к. объединяет в себе обычный гидроцилиндр (сходный по конструкции с передним тормозным цилиндром) и механизм стояночного тормоза. Привод стояночного тормоза работает следующим образом. Трос стояночного тормоза воздействует на рычаг привода и поворачивает его. В исходное положение рычаг привода возвращает пружина.
Движение рычага передается на резьбовой шток, который взаимодействует с резьбовым пальцем, установленным в поршне.
Резьбовой палец может поворачиваться в поршне. Причем когда палец прижат к внутренней поверхности поршня, то проворачивание весьма затруднено, а если палец отходит от поршня, то поворачивается легко на упорном подшипнике. Резьбовой палец в поршне поджимается (через упорный подшипник) пружиной.
Таким образом, по мере износа тормозных колодок резьбовой палец все дальше вывинчивается из резьбового штока, позволяя поршню выходить из цилиндра и вместе с тем поддерживать постоянный ход стояночного тормоза.
Такая конструкция заднего тормозного цилиндра и определяет способ утапливания поршня в цилиндр при замене колодок. Поршень нельзя просто втолкнуть в цилиндр.
Прикладывание больших усилий приведет к повреждению деталей.
Поршень необходимо вворачивать по часовой стрелке и одновременно сильно надавливать на него, чтобы обеспечить должное трение и вворачивание резьбового пальца в отверстие штока привода стояночного тормоза.
Направляющая колодок прикреплена к рычагу балки задней подвески.
Колодки дисковых тормозных механизмов передних и задних колес различаются по конструкции.
Рычаг стояночного тормоза, закрепленный между передними сиденьями на туннеле пола, соединен с двумя тросами через передний трос и уравнитель. Задние наконечники тросов соединены с рычагами привода стояночного тормоза, закрепленными на задних тормозных суппортах.
Регулировка стояночного тормоза осуществляется вращением регулировочной гайки, расположенной на наконечнике переднего троса.
Автомобили оснащаются антиблокировочной системой тормозов (ABS).
Тормозная жидкость из главного тормозного цилиндра поступает в блок ABS, а из него – к тормозным механизмам всех колес.
Блок ABS, закрепленный в моторном отсеке на левом лонжероне, под вакуумным усилителем, состоит из гидравлического модулятора, насоса и блока управления.
ABS действует в зависимости от сигналов датчиков скорости вращения колес. Датчики – индуктивного типа.
Датчик скорости вращения переднего колеса установлен в отверстии поворотного кулака и закреплен болтом. Задающий диск датчика напрессован на корпус наружного ШРУСа.
Датчик скорости вращения заднего колеса установлен в отверстии фланца рычага балки задней подвески и также закреплен болтом. Задающий диск датчика установлен в ступичном узле заднего колеса (ступичный узел неразборный).
При торможении автомобиля блок управления ABS определяет начало блокировки колеса и открывает соответствующий электромагнитный клапан модулятора для сброса давления рабочей жидкости в канале.
Клапан открывается и закрывается несколько раз в секунду, поэтому убедиться в том, что ABS работает, можно по слабому дрожанию педали тормоза в момент торможения.
В ABS встроена система распределения тормозных сил (EBD), которая выполняет функцию регулятора давления в гидроприводе тормозных механизмов задних колес. Если при торможении автомобиля задние колеса начинают блокироваться, впускные клапаны тормозных механизмов задних колес в модуляторе переключаются в режим поддержания постоянного давления, препятствуя дальнейшему возрастанию давления в рабочих цилиндрах задних тормозных механизмов.
При возникновении неисправности в ABS тормозная система сохраняет работоспособность, но при этом возможна блокировка колес. В этом случае в память блока управления записывается соответствующий код неисправности, который считывается с помощью специального оборудования в сервисном центре.

Подтягиваем ручник Kia Rio разных поколений

Стояночный тормоз отвечает за надежную фиксацию автомобиля на стоянке и любой поверхности с уклоном.

По мере эксплуатации авто возникает необходимость в регулировке рабочего узла. Ниже речь пойдет о том, как подтянуть ручник Киа Рио. Процесс регулировки описывается для разных поколений.

Подтягиваем ручник Kia Rio 2 поколения

Для регулировки понадобятся следующие материалы и инструменты:

1. опоры;
2. домкрат;
3. ключи и отвертки;
4. перчатки.

Представленная пошаговая инструкция позволит понять, как подтянуть ручник на Kia Rio 2 поколения. Алгоритм действий:

1. При опущенном рычаге стояночного тормоза два-три раза выжимается педаль тормоза.
2. Задняя часть авто приподнимается домкратом, подставляются опоры. Машина опускается на них.
3. Плоской отверткой поддевается заглушка.
4. Рычаг поднимается на высоту, соответствующую четырем щелчкам.
5. Гайка затягивается. Проверка состояния осуществляется путем кручения задних колес. Они не должны крутиться.
6. На снятом стояночном тормозе проверяется свободный ход колес (если они прокручиваются с затруднением, нужно слегка ослабить гайку).
7. Авто вновь поддомкрачивается, опоры убираются. Машина полностью опускается.
8. Заглушка возвращается на место.

Проверяем стояночный тормоз Киа Рио 3

Чтобы понять, необходимо ли подтянуть тросики на Киа Рио 3, нужно загнать авто на эстакаду под углом 25 градусов. Конструкция подойдет, если высота ее равна 1,25 м, а длина заезда составляет 5 м. Если рычаг удержит машину, подтягивать не нужно. Более простой способ проверки предполагает полное поднятие рычага вверх на стоящем на ровной поверхности Kia Rio. Если действия выполнены корректно, сдвинуть автомобиль не получится. Если же наблюдается иная картина, нужно подтянуть.

Регулировка ручника Rio 3

Для того, чтобы отрегулировать стояночный тормоз, понадобятся следующие инструменты:

Отверткой поддевается задняя вставка облицовки тоннеля (это нужно делать аккуратно, чтобы не повредить три фиксатора).

Как подтянуть ручник на Киа Рио третьего поколения, если машина в более дорогой комплектации? Для этого максимально вперед сдвигаются передние кресла. С обеих сторон подлокотника откручиваются саморезы (по два на правую и левую стороны). Еще два самореза находятся под крышкой подлокотника в задней его части. Последний крепеж скрывается за подстаканником для пассажиров, сидящих сзади.

После откручивания крепежных элементов, необходимо потянуть на себя нижнюю часть крышки подлокотника. За ней располагается регулировочная гайка, позволяющая подтянуть тросики на Киа Рио 3.

Подтягиваем ручник на Kia Rio 4

Доступ к регулировочной гайке скрыт за пластикой крышкой в подстаканнике между передними креслами. Работу удобнее проводить с заднего пассажирского дивана.

После поддевания крышки необходимо накинуть головку на гайку и закрутить ее по часовой стрелке до нужного положения (4-5 щелчков для блокировки колес).

Для проверки правильности затяжки на авто с АКПП домкратом вывешивается заднее колесо. Если при полностью опущенном рычаге колеса все равно блокируется, требуется ослабление. Определить момент можно по звуку зацепления колодок.

Перетяжка чревата перегревом и износом колодок, снижением отдачи и увеличением расхода бензина.

Заключение

Представленные выше пошаговые инструкции позволяют понять, как подтянуть ручник на Киа Рио разных поколений. Принципиальной разницы в рабочем процессе нет, отличия касаются лишь доступа к регулировочной гайке. При подтягивании стояночного тормоза необходимо следить за тем, чтобы не перетянуть его. Проверить это легко по вывешенному колесу, которое при опущенном рычаге должно свободно вращаться (без характерного звука зацепа колодок).

Тонкости регулировки стояночного тормоза Киа Рио 3

Автомобили Киа Рио третьего поколения используют в качестве ручного тормоза механизм, включающий трос и рычаг. С течением времени натяжение троса ослабевает ввиду износа дисков, стирания тормозных колодок или увеличения зазора между трущимися элементами тормозной системы.

Поэтому, на многих форумах часто возникает вопрос, как подтянуть ручник на Киа Рио на гаражном ремонте.

Подтяжка троса на барабанной тормозной системе

Выполнение работ по регулировке ручника можно проводить при наличии таких инструментов:

• ключ на двенадцать;
• трещотка;
• удлинитель трещотки;
• отвертка.

Регулировка ручного тормоза возможна только при новом или слабо изношенном тросе.

Для того, чтобы выполнить подтяжку стояночника необходимо:

1. Поднять автомобиль. Это можно сделать при помощи домкратов или поместив авто на подъемник.
2. Опустить рукоятку ручника в нижнее положение.
3. Произвести демонтаж задних колес машины.
4. Провести настройку колодок и барабана с использованием регулировочной шестерни.
5. При появлении люфта следует подтянуть центральный болт механизма фиксации тормозных тросов. Для этого придется использовать ключ на двенадцать.

Важно отметить, что при регулировке ручного тормоза крепления, находящиеся под подлокотником автомобиля, должны быть затянуты с одинаковой силой.

Затяжку барабана и колодок следует производить пока между ними останется не более одного миллиметра расстояния. При этом обе детали не должны соприкасаться друг с другом.

Выполнение регулировки на дисковой тормозной системе

При подтяжке тормозного троса на дисковых тормозах не требуется регулировать размер зазора.

Настройка ручника на дисковой системе производится так:

1. Установка автомобиля на домкрат.
2. Ослабление по одному крепежному болту на каждом из колес автомобиля.
3. Вращение колес до обнаружения регулировочной шестерни.
4. Регулировка тормоза при помощи кручения регулятора. Это действие необходимо выполнять до полной блокировки колес.

Данный вариант регулировки можно выполнять и при снятых колесах. Для этого необходимо извлечь резиновую заглушку и при помощи отвертки настраивать уровень затяжки стояночника. При полной блокировке тормозного диска следует выполнить несколько вращений регулировочного элемента.

Все! Можно считать, что настройка стояночного тормоза завершена.

При возникновении люфта на рукоятке стояночника следует произвести регулировку, включающую:

1. Поддевание задней вставки панели тоннеля.
   Для этого можно воспользоваться плоской отверткой или лезвием.
2. Снятие трех пластиковых защелок.
3. Демонтаж крепежного элемента на облицовочной панели.
4. Приподнимание панели и надевания трещотки с двенадцатой головкой на болт на дне.
   Самый удобный вариант выполнения этого шага – это использование удлинителя трещотки с двенадцатой головкой.
5. Проворачивание гайки по часовой стрелке.
   Ручник считается подтянутым, если на третьем или четвертом щелчке производится блокировка колес.
6. Обратный монтаж декоративных элементов.

Проверка правильности регулировки стояночника

Для того, чтобы оценить насколько качественно работает узел необходимо:

• поставить автомобиль на небольшой подъем;
• включить нейтральную передачу на трансмиссии;
• опустить стояночник в крайнее нижнее положение.

Если при таких условиях машина не покатится с горы, значит стояночник сильно поджимает тормозные колодки. В таком случае нужно немного ослабить гайку и повторить эксперимент.

Особенности настройки

При проведении настройки натяжения троса следует брать во внимание такие правила:

1. Если регулировочная гайка крутится с большим трудом, не следует ее тянуть.
   Большое усилие может повредить механизм. Самым правильным решением в данной ситуации служит нанесение смазки на регулятор. Чтобы выполнить смазку необходимо снять колесо и тормозной диск транспортного средства.
2. При установке нового тормозного диска следует три раза поднять и опустить рычаг стояночника.
   После этого необходимо поднять стояночник вверх на пять щелчков.
3. После осуществления всех мероприятий следует убедиться, что при полностью опущенном рычаге колеса автомобиля имеют свободный ход.
   Если все нормально, значит ручник отрегулирован и можно полностью затягивать крепежные элементы колес.

Заключение

При возникновении неудовлетворительного удержания автомобиля, большого угла рукоятки стояночника или люфта в механизме следует немедленно произвести настройку стояночного тормоза.

Регулировка ручника – это достаточно простая процедура, выполнить которую можно в гаражных условиях. Если придерживаться основных правил, то отрегулировать стояночный тормоз не составит никаких проблем.

Тормозная система Киа Рио

13.0 Тормозная система
Расположение элементов тормозной системы без ABS на автомобиле 1 – трубка магистрали высокого давления тормозной системы; 2 – педаль тормоза; 3 – главный тормозной цилиндр; 4 – вакуумный усилитель тормозов; 5 – передний дисковый тормозной механизм; 6 – суппорт; 7 – задний бар.

13.1 Технические данные
Наименование Значение Педаль тормоза передаточное отношение 4,15:1 ход, мм 127 Главный тормозной цилиндр тип тандемный внутренний диаметр, мм 22,22 Передние тормоза тип дисковые, вентилируемые диаметр цилиндра, мм 54 толщина тормозн.

13.2 Проверка вакуумного усилителя тормозов с использованием приборов
После установки вакуумного усилителя тормозов выполните следующие действия: – долейте тормозную жидкость и удалите из нее воздух; – проверьте все соединения гидравлической системы тормозов на отсутствие утечек; – проверьте и, при необходимости, отрегулируйте работу педали тор.

13.3 Односторонний вакуумный клапан
Предупреждение Односторонний вакуумный клапан установлен в вакуумном шланге. Стрелка на шланге указывает направление установки шланга (к вакуумному усилителю). ПОРЯДОК ВЫПОЛНЕНИЯ .

13.4 Вакуумный усилитель тормозов
Вакуумный усилитель тормозов 1 – тормозная трубка; 2 – гайки; 3 – электрический разъем; 4 – главный тормозной цилиндр; 5 – прокладка; 6 – вакуумный шланг; 7 – шплинт; 8 – штифт с головкой и отверстием под шплинт; 9 – гайки; 10 – вакуумный усилитель тормозов. Снятие .

13.5 Прокачка гидравлической системы привода тормозов
Любая гидравлическая система работает нормально, если из нее удален воздух. ПОРЯДОК ВЫПОЛНЕНИЯ 1. Поднимите автомобиль и закрепите на опорах. Предупреждение Жидкость в пополнительном бачке тормозной системы должна поддерживаться на уровне 3/4 или выше в процессе прокачки. Во .

13.6 Проверка тормозных трубок
Проверьте тормозные трубки на отсутствие трещин, повреждений и коррозии. При необходимости замените трубку или соединительную гайку. Самостоятельный ремонт автозапчастей – это ответственная задача, к которой стоит подходить максимально серьезно. Порой не.

13.7 Проверка и замена тормозных шлангов
Проверка Проверьте тормозные шланги на отсутствие трещин и местного вспучивания. При необходимости замените тормозной шланг. Снятие ПОРЯДОК ВЫПОЛНЕНИЯ 1. Специальным ключом OK130 430 019 отверните соединительную гайку тормозной трубки от шланга. 2. Освободите зажим и снимите .

13.8. Педаль тормоза
(Категория). Список материалов смотрите внутри.

13.9 Замена передних тормозных колодок
Тормозной диск и передние тормозные колодки 1 – тормозной шланг; 2 – болт; 3 – суппорт; 4 – тормозные колодки; 5 – держатель суппорта; 6 – направляющая пластина; 7 – пластина; 8 – винты; 9 – тормозной диск. Снятие ПОРЯДОК ВЫПОЛНЕНИЯ 1. Поднимите переднюю ст.

13.10 Замена тормозных колодок на задних барабанных тормозах
Тормозные колодки на задних барабанных тормозах 1 – стойка; 2 – болт; 3 – рабочий тормозной цилиндр; 4 – разжимная планка с рычагом; 5 – передняя тормозная колодка; 6 – рычаг привода стояночного тормоза; 7 – пружина антидребезга; 8 – задняя тормозная колодка; 9 – зажим; 10 –.

13.11 Ремонт суппорта переднего тормоза
Разборка ПОРЯДОК ВЫПОЛНЕНИЯ 1.Ослабьте штуцер прокачки и слейте тормозную жидкость из суппорта в подходящую емкость. 2. Снимите пылезащитный чехол поршня. 3. Установите между поршнем и суппортом деревянный брусок. Предупреждение На подавайте воздух под высоким д.

13.12 Ремонт рабочего тормозного цилиндра
Рабочий тормозной цилиндр 1 – пылезащитный колпачок; 2 – штуцер прокачки; 3 – пылезащитный чехол; 4 – поршень; 5 – уплотнительное кольцо; 6 – уплотнительное кольцо поршня; 7 – корпус рабочего тормозного цилиндра; 8 – пружина; 9 – уплотнительное кольцо поршня; 10 – поршень; 1.

13.13 Главный тормозной цилиндр
Главный тормозной цилиндр и вакуумный усилитель тормозов 1 – разъем датчика уровня тормозной жидкости; 2 – трубки тормозной системы; 3 – гайка; 4 – главный тормозной цилиндр; 5 – уплотнительное кольцо круглого сечения. Снятие ПОРЯДОК ВЫПОЛНЕНИЯ 1. Отсоеди.

13.14 Ограничитель давления
Ограничитель давления 1 – тормозная трубка от главного тормозного цилиндра; 2 – тормозная трубка к переднему правому рабочему тормозному цилиндру; 3 – тормозная трубка к переднему левому рабочему тормозному цилиндру; 4 – ограничитель давления; 5 – тормозная трубка к заднему .

13.15 Стояночный тормоз
Стояночный тормоз 1 –консоль; 2 – задняя часть троса стояночного тормоза; 3 – рычаг стояночного тормоза; 4 – регулировочная гайка; 5 – передняя часть троса стояночного тормоза; 6 – кронштейн троса стояночного тормоза; 7 – крышка троса стояночного тормоза; 8 – задняя часть тро.

13.16 Блок управления ABS
Расположение элементов тормозной системы с ABS на автомобиле 1 – трубка магистрали высокого давления тормозной системы; 2 – педаль тормоза; 3 – главный тормозной цилиндр; 4 – пополнительный бачок; 5 – вакуумный усилитель тормозов; 6 – блок гидравлического управления (HCU); .

13.17 Блок гидравлического управления (HCU)
Блок гидравлического управления (HCU) 1 – блок гидравлического управления (HCU); 2 – кронштейн HCU; 3 – тормозная трубка; 4 – разъем Снятие ПОРЯДОК ВЫПОЛНЕНИЯ 1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи. 2. Потянув, освободите фиксатор и.

13.18 Передний датчик частоты вращения колеса
Снятие ПОРЯДОК ВЫПОЛНЕНИЯ 1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи. 2. Выверните датчик из поворотного кулака. 3. Снимите зажим крепления провода датчика. 4. После удаления отделки снимите датчик частоты вращения колеса и разъем в моторном от.

13.19 Задний датчик частоты вращения колеса
Снятие ПОРЯДОК ВЫПОЛНЕНИЯ 1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи. 2. Выверните болт крепления заднего амортизатора. 3. Снимите датчик из тормозного щита. 4. Освободите зажим крепления провода датчика. 5. После снятия заднего сидения и .

13.21 Основной осмотр
Шаг Визуальная проверка Метод устранения 1 Проверьте, работает ли стояночный тормоз должным образом.Смотрите следующий шаг. Да Смотрите следующий шаг. Нет – отремонтируйте или замените трос/ рычаг стояночного тормоза; – проверьте работоспособность выключателя стояно.

13.22 Проверка функциональных возможностей
Шаг Визуальная проверка Метод устранения 1 Проверьте, что контрольная лампа ABS горит в течение 2–3 секунд после включения зажигания. Да Смотрите следующий шаг. Нет Проверьте контрольную лампу ABS и жгут проводов 2 Проверьте, выключается ли лампа стояночного тор.

Автомобили Киа Рио третьего поколения используют в качестве ручного тормоза механизм, включающий трос и рычаг. С течением времени натяжение троса ослабевает ввиду износа дисков, стирания тормозных колодок или увеличения зазора между трущимися элементами тормозной системы.

Поэтому, на многих форумах часто возникает вопрос, как подтянуть ручник на Киа Рио на гаражном ремонте.

Подтяжка троса на барабанной тормозной системе

Выполнение работ по регулировке ручника можно проводить при наличии таких инструментов:

• ключ на двенадцать;
• трещотка;
• удлинитель трещотки;
• отвертка.

Регулировка ручного тормоза возможна только при новом или слабо изношенном тросе.

Для того, чтобы выполнить подтяжку стояночника необходимо:

1. Поднять автомобиль. Это можно сделать при помощи домкратов или поместив авто на подъемник.
2. Опустить рукоятку ручника в нижнее положение.
3. Произвести демонтаж задних колес машины.
4. Провести настройку колодок и барабана с использованием регулировочной шестерни.
5. При появлении люфта следует подтянуть центральный болт механизма фиксации тормозных тросов. Для этого придется использовать ключ на двенадцать.

Важно отметить, что при регулировке ручного тормоза крепления, находящиеся под подлокотником автомобиля, должны быть затянуты с одинаковой силой.

Затяжку барабана и колодок следует производить пока между ними останется не более одного миллиметра расстояния. При этом обе детали не должны соприкасаться друг с другом.

Признаки ослабевания ручного тормоза

Существует несколько симптомов, которые помогут сделать вывод о необходимости отрегулировать ручной тормоз.

• более поздняя реакция (схватывание) тормоза, чем привык водитель;
• полный отказ тормоза.

Неисправность тормоза связана с тем, что присутствующий в элементах его конструкции тросик начинает растягиваться. Многие водители не обращают внимания на эту неисправность до наступления времени очередного техосмотра, необходимого для оформления страхового полиса. Это неправильно, в целях собственной безопасности необходимо проверять работоспособность и натягивать тросик по мере необходимости.

Диагностика его работы проводится следующим образом: водитель должен поставить машину на ручной тормоз и выйти из салона, далее предпринять попытку раскачать автомобиль. Если этого сделать не удается, с тормозом все в порядке.

Если же колеса отрываются с места, необходимо задуматься о подтяжке. Подтянуть тросик механизма можно, не выходя из салона автомобиля.

Как подтянуть ручник на Киа Рио?

Знание нескольких правил для водителя о том, как натянуть ручник Киа Рио самостоятельно, сделают эту задачу быстро реализуемой. Машину необходимо установить так, чтобы она в любой ситуации не причинила вреда другим автомобилям или случайным прохожим, лучше в гараже. Двигатель заглушается.

Для работы подготавливается следующий набор инструментов:

• трещотка;
• головка на 12;
• удлинитель для данной головки;
• отвертка, также на 12.

Все эти инструменты есть в стандартном ремонтном наборе для Киа Рио. Алгоритм выполнения работы:

• несколько раз энергично отжать тормозную педаль;
• снять пластиковую напольную консоль, для этого отверткой поддеть заднюю вставку панели и нащупать защелки. Они отстегиваются руками, необходимо соблюдать осторожность, фиксаторы очень хрупкие. Далее откручивается болт, удерживающий панель на месте;

• найти регулировочную гайку;

• начать ослаблять трос, добиваясь полного опускания рабочих рычагов;

• восстановить работоспособность тормозных колодок, быстро и энергично отжав педаль несколько раз;
• при помощи гайки натягивается тросик, необходимо добиться того, чтобы между рычагами расстояние сократилось до 3 мм. Гайка вращается при помощи головки с удлинителем, против часовой стрелки. Необходимо, кроме расстояния в миллиметрах, добиться того, чтобы ручник срабатывал на 3-4 щелчке. Это нужно проверять периодически;
• напольная консоль возвращается на место.

После регулировки нужно проверить работоспособность механизма. Для этого:

• установить машину на невысоком склоне;
• выбрать нейтральную передачу;
• отпустить тормоз.

Если транспортное средство медленно покатится – тормоз отрегулирован эффективно, если она будет стоять на месте, его потребуется немного ослабить.

Посмотрев на видео, как подтянуть ручник на Kia Rio, водитель легко справится с этой задачей самостоятельно. Несложная операция не требует специальных знаний и навыков, главное при ее выполнении – своевременность.

Выполнение регулировки на дисковой тормозной системе

При подтяжке тормозного троса на дисковых тормозах не требуется регулировать размер зазора.

Настройка ручника на дисковой системе производится так:

1. Установка автомобиля на домкрат.
2. Ослабление по одному крепежному болту на каждом из колес автомобиля.
3. Вращение колес до обнаружения регулировочной шестерни.
4. Регулировка тормоза при помощи кручения регулятора. Это действие необходимо выполнять до полной блокировки колес.

Данный вариант регулировки можно выполнять и при снятых колесах. Для этого необходимо извлечь резиновую заглушку и при помощи отвертки настраивать уровень затяжки стояночника. При полной блокировке тормозного диска следует выполнить несколько вращений регулировочного элемента.

Все! Можно считать, что настройка стояночного тормоза завершена.

При возникновении люфта на рукоятке стояночника следует произвести регулировку, включающую:

1. Поддевание задней вставки панели тоннеля.
   Для этого можно воспользоваться плоской отверткой или лезвием.
2. Снятие трех пластиковых защелок.
3. Демонтаж крепежного элемента на облицовочной панели.
4. Приподнимание панели и надевания трещотки с двенадцатой головкой на болт на дне.
   Самый удобный вариант выполнения этого шага – это использование удлинителя трещотки с двенадцатой головкой.
5. Проворачивание гайки по часовой стрелке.
   Ручник считается подтянутым, если на третьем или четвертом щелчке производится блокировка колес.
6. Обратный монтаж декоративных элементов.

Проверка правильности регулировки стояночника

Для того, чтобы оценить насколько качественно работает узел необходимо:

• поставить автомобиль на небольшой подъем;
• включить нейтральную передачу на трансмиссии;
• опустить стояночник в крайнее нижнее положение.

Если при таких условиях машина не покатится с горы, значит стояночник сильно поджимает тормозные колодки. В таком случае нужно немного ослабить гайку и повторить эксперимент.

Киа Рио Престиж 1.4 МКПП

KIA RIO KIA RIO

После 7 месяцев эксплуатации, тоже хотел подтянуть ручник (автосервис). Но потом передумал. Педаль норма ход, прижатие отличное, эффект торможения очень хороший. Да меня смутило рычаг (ход). Поставил авто под большой склон, результат ручник держит (даже на 75 процентов). И в враз отказался от данной затеи. Всем хочу сказать. Откажитесь от данной затеи, все предусмотрено все работает в норме. Зачем гимор. Всем зеленой улицы на дорогах и благ вам и вашим семьям.

Примечания

• Когда шестеренка регулятора проворачивается с большим трудом, тянуть её силой не следует. Это портит механизм. Правильным решением будет смазать регулятор. Для этого необходимо снять колесо и тормозной диск.
• Когда на автомобиль установлен новый или заранее снятый тормозной диск, необходимо три раза поднять и опустить рычаг, а затем поднять ручник вверх на пять щелчков. С помощью регулятора необходимо добиться одинаково уровня сопротивления вращения на обоих колесах.
• После того как все действия произведены, следует убедиться, что при опущенном ручнике колеса имеют свободный ход. Для этого по завершении работ требуется опустить рукоятку и покрутить оба колеса. Если вращение нормальное, то болты на колесах затягиваются, автомобиль опускается на землю, и они доводятся до установленного заводом-изготовителем момента.

Участник тусовки (315)

KIA RIO Luxe 1.6AT Hatchback

Киа Рио Престижжжж МКПП

KIA RIO 3 Prestige 1.6 МКПП

Заключение

При возникновении неудовлетворительного удержания автомобиля, большого угла рукоятки стояночника или люфта в механизме следует немедленно произвести настройку стояночного тормоза.

Регулировка ручника – это достаточно простая процедура, выполнить которую можно в гаражных условиях. Если придерживаться основных правил, то отрегулировать стояночный тормоз не составит никаких проблем.

регулировка

Читайте также:


• Какие тормозные диски выбрать для рено дастер

• Причины отказа тормозов у ауди

• Установка задних дисковых тормозов на гранту

• Замена задних тормозных колодок тойота таун айс

• Сколько стоит прокачать тормоза на ваз
