Проваливается педаль тормоза: причины и методы устранения неисправности

Иногда случается так, что педаль тормоза становится мягкой и податливой. Первое и вполне логичное подозрение, которое возникает у автовладельца – течь жидкости. Однако далеко не всегда причиной неэффективной работы тормозной системы выступает её разгерметизация. Что делать, если проваливается педаль тормоза, а тормозная жидкость не уходит?

Поиск причины проваливания педали

Самой распространенной причиной, на долю которой приходится до 70%!случаев проваливания педали тормоза при работающем двигателе, является завоздушивание системы, то есть попадание атмосферного воздуха в трубопроводы и магистрали, по которым движется тормозная жидкость. Это, в свою очередь, может быть вызвано влиянием следующих факторов:

Низкий уровень жидкости в компенсаторном бачке – при падении уровня тормозной жидкости ниже отметки минимума разряжение, создаваемое элементами системы, начинает тянуть внутрь воздух.
Сильный механический износ колодок и рабочих поверхностей при уровне жидкости, близком к минимуму – в комплексе эти явления приводят к завоздушиванию из-за слишком глубокого хода поршней в тормозных цилиндрах.
Неправильный выбор тормозной жидкости – несоответствие класса жидкости условиям работы и конструктивным особенностям системы может вызвать разрушение уплотнителей и манжет, образование вязких сгустков – «тромбов».
Закипание жидкости – возникает при сильном перегреве системы, например, при длительной агрессивной езде в жаркое время года. Вызывает неожиданное и сильное проваливание педали из-за изменения физических свойств вещества.
Разгерметизация – возникновение пробоев, обрывов, неплотностей в элементах системы и местах и контакта, через которые наружу вытекает тормозная жидкость, а внутрь попадает воздух.

Кроме того, зачастую проваливание педали связано с разрывом диафрагмы вакуумного усилителя. Такую неисправность легко диагностировать – она проявляется только при работающем ДВС, а уровень тормозной жидкости во время проваливания педали не изменяется. Объясняется это тем, что разорванная диафрагма не в состоянии создать требуемое разрежение в камере усилителя даже при полном ходе педали.

Если педаль проваливается не полностью, а движется рывками, проходя некоторые участки легко, а некоторые – со значительным усилием, можно сделать вывод о неправильной установке или плохой фиксации колодок или суппорта. Однако не забывайте, что первые две-три сотни километров пробега после их установки это может быть связано еще и с естественной приработкой деталей.

Решение проблемы

При появлении трещин в насосах тормоз тоже может начать сбоить. Причем, даже микроповреждения могут быть причиной такой поломки. Так что если хотите, чтобы тормоз функционировал и не подвел посреди дороги – заменить придется все, что перестало работать. У меня оказалось достаточным провести одну замену. На этом вопрос, почему провалилась педаль тормоза, был закрыт. Чтобы убедится, достаточно было лишь завести движок. Никаких посторонних звуков. И если раньше возврат после нажатия был слишком медленный, сейчас все работает идеально.

Тормоз провалился на полном ходу: что делать?

Сначала попробуйте несколько раз резко нажать на педаль: возможно, ее работоспособность частично восстановится. Далее оцените ситуацию и наметьте место, куда можно постепенно свернуть. Потом затяните ручник (не делайте это слишком резко) и начните переключаться (если у вас механическая КПП) на более низкую передачу. При этом в момент положения рычага на «нейтрали» нажимайте на акселератор (делайте «перегазовку»), чтобы «подготовить» шестерни КПП к внештатной работе. В крайнем случае, выбирайте из двух «зол» меньшее – лучше наехать на какое-либо препятствие у дороги (хороший вариант – придорожные кусты), чем столкнуться с автомобилем.

Вакуумный усилитель – симптомы неисправности

Почти на всех автомобилях установлен вакуумный усилитель. Он позволяет уменьшить усилие, прилагаемое водителем к педали, и в то же время повышает усилие, передаваемое жидкостью. Работает он только после завода двигателя. Причиной плохой работы часто является износ или повреждение диафрагмы вакуумника. При этом в камере не создается разрежение. Требуется посмотреть на уровень ТЖ: если он нормальный, проверяем работу усилителя. При несвоевременном доливе вакуумник сначала дает сбои, потом повреждается диафрагма.

Сначала проверяем при неработающем двигателе: выжимаем педаль, удерживаем в нажатом состоянии. Если она начинает понемногу проваливаться, причина в ГТЦ: пропускают манжеты или изношена рабочая поверхность цилиндра. Не отпуская педаль, заводим двигатель. Она должна плавно и немного провалиться и остановиться. Если все именно так, то с вакуумником порядок. Если педаль проваливается при работающем двигателе – причина в усилителе, виноват ГТЦ. При движении с поврежденной диафрагмой скорость при торможении практически не снижается. Требуется немедленно заменить диафрагму на новую.

Когда вакуумник умирает, при торможении машина, особенно в морозы, стремится заглохнуть, отчетливо слышен шум уходящего воздуха.

Вышел из строя главный тормозной цилиндр

Главный тормозной цилиндр, если откинуть систему клапанов и деление на контуры, работает по принципу обычного гидрообъемного привода. Примерно как шприц. Давим на шток – поршень толкает жидкость и подаёт её под давлением в систему. Если манжеты поршня износились, то жидкость будет протекать в полость за ним. А это как раз и приведёт к проваливающейся педали и почти отсутствующим тормозам. При этом жидкость в бачке будет оставаться на месте.

Выход из этой ситуации только один: ремонт или замена тормозного цилиндра. Ремонт этого элемента системы сейчас практикуется очень редко и доступен не для всех авто. К тому же ремкоплекты из набора манжет не всегда решают проблему. Иногда коррозией повреждаются поверхность цилиндра, что исключает возможность ремонта.

Устройство тормозной системы

Прежде, чем приступить к рассмотрению проблемы, нужно разобраться в основах устройства и функционирования тормозной системы. На большинстве современных автомобилей устанавливаются барабанные и/или дисковые тормозные механизмы с гидравлическим приводом, который состоит из:

педали тормоза – управляющий орган, передающий команду водителя системе;
вакуумного усилителя – необходим для повышения эффективности торможения путем увеличения давления в системе;
главного тормозного цилиндра – обеспечивает разделение тормозных контуров и направление усилий к каждому колесу;
рабочих колесных цилиндров – воздействуют непосредственно на механические элементы (суппорт или разжимной кулак), обеспечивая торможение колеса;
трубопроводов и магистралей – связывают все элементы воедино, служат направляющими для движения тормозной жидкости.

В роли рабочего органа, отвечающего непосредственно за торможение, выступают колодки, воздействующие на тормозной диск или барабан.

Диагностика – что включает?

Если проблема еще не слишком очевидна: вроде что-то не так, но и функция торможения работает, можно начать с самодиагностики. Очень часто провал случается из-за того, что на колодки и диски оказывается недостаточное давление. Это может быть связано с перебоями в поступлении тормозной жидкости. Заведите двигатель, понажимайте педали и прислушайтесь – посторонние звуки – наиболее очевидный знак.

Самое главное – это не только вовремя заметить, что провалилась педаль тормоза. Второй важный аспект – проведение грамотной диагностики. Советую обращаться только на проверенные СТО и не экономить на полной диагностике.

Вспомните, сколько времени прошло с того момента, как тормоз стал заметно уходить вниз, когда в последний раз меняли жидкость. Возможно, ее уже недостаточно – попробуйте долить. Если же это не помогло, придется выяснять на СТО, почему провалилась педаль тормоза. Иначе такой тормоз в один момент может просто отказать. Качественная диагностика будет включать полную проверку всей тормозной системы. Особое внимание нужно уделить главному тормозному цилиндру – если проблема в нем, увы, потребуется замена. Также хороший мастер проверит герметичность насосов, давление в системе, состояние дисков, колодок. Качественная диагностика займет минимум 5-6 часов и будет стоить денег: но что-что, а система торможения в авто должна быть на высоте.

Как прокачать тормоза на автомобилях ВАЗ

Это процедура, выполняемая после ремонта, замены отдельных элементов системы или при замене жидкости. Прокачку нужно производить вдвоем. Но сначала сверьтесь с инструкцией по эксплуатации автомобиля, в которой должна быть указана очередность действий с колесами. Если такого пункта нет, начинают прокачку с заднего правого и левого, потом точно также с передними. Еще потребуется подготовить:

тонкий шланг или пластиковую трубку, по диаметру подходящие под штуцер прокачки;
подходящую небольшую прозрачную ёмкость 0,5-1 л;
ключ для отворачивания штуцера.

Далее поставьте машину на смотровую яму, чтобы можно было добраться до каждого колеса изнутри. Попросите помощника усесться за руль. Дальнейшие действия:

Залейте в бачок тормозной жидкости до максимального уровня.
Очистите штуцер, наденьте на него накидной ключ и вставьте трубку, один конец которой опустите в емкость, куда налита тормозная жидкость.
Попросите помощника несколько раз надавить на педаль и держать ее в нажатом положении.
Открутите штуцер и, удерживая его ключом, следите за характером выливающейся жидкости. Если есть пузырьки, закрутите штуцер и дайте команду помощнику на повторение операции.
Прокачку нужно проводить до тех пор, пока не перестанут выходить пузырьки.

Как прокачать тормоза без помощника, показано на видео ниже.

Если воздух выходит, несмотря на многократное повторение процедуры, причину стоит искать в разгерметизации системы.

Отказали тормоза – как остановить автомобиль и устранить неисправность

Когда проблемы с тормозами появляются во время движения, следует удержаться от паники. Существуют определенные приемы, позволяющие остановить автомобиль. Прежде всего, вспоминаем о ручном тормозе, который следует всегда держать в исправном состоянии. Если скорость до 40 км/час, им можно полностью остановить машину. На большой скорости дергать его резко недопустимо, особенно, если дорога мокрая, заснеженная, обледенелая.

Тормозить при механической КПП следует постепенным переходом на пониженные передачи с перегазировкой.

После остановки проводим проверку. Если в бачке нет ТЖ, производилась замена деталей с разгерметизацией или видны места утечки, после долива и ремонта требуется прокачать тормоза и устранить попавший воздух. Понадобится прозрачная трубочка с диаметром, который позволит надеть ее на штуцер, и емкость для старой жидкости. Чтобы открутить штуцеры, применяется ключ на 8 или 10. Вместо обычного рожкового лучше пользоваться специальным, с большим количеством граней, потому что открутить штуцер иногда очень сложно.

Доливаем жидкость в бачок до нужного уровня. Поддомкрачиваем автомобиль, снимаем колесо. Одеваем на штуцер трубку, другой конец опускаем в емкость с небольшим количеством ТЖ. Помощник делает несколько качков педалью и удерживает ее. Немного откручиваем штуцер, чтобы пошла жидкость. Сначала в ней будет много воздушных пузырьков, которые хорошо видны в прозрачной трубке. Закручиваем штуцер и повторяем процедуру. Делаем так до тех пор, пока не потечет чистая жидкость без пузырьков.

Переходим к следующему колесу. При любой схеме начинать следует с самого дальнего от ГТЦ колеса и постепенно переходить ближе. Не забываем постоянно следить за уровнем ТЖ.

Чтобы не возникли неприятные неожиданности с тормозами, не следует забывать о контроле уровня жидкости в бачке, своевременной замене изношенных деталей.

Ревизия тормозной системы BMW E39

Тормозная система автомобиля является одной из главных составляющей безопасности при движении. Ревизию тормозов следует проводить регулярно. Прежде чем узнать, как проверить тормозную систему BMW E39 самостоятельно, разберёмся, из чего она состоит.

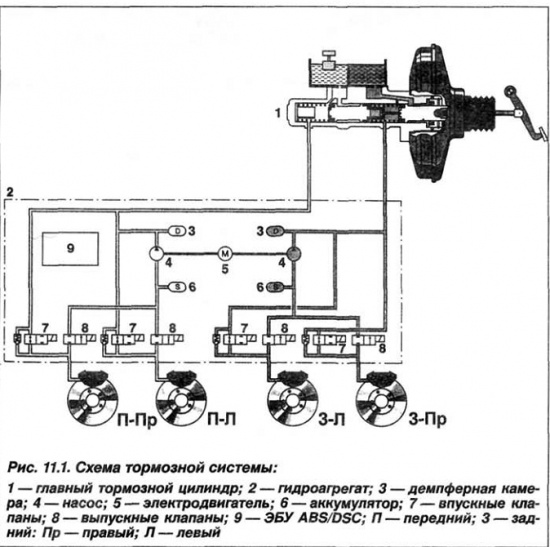

Основные компоненты тормозной системы

Тормозной цилиндр главный.
Усилитель тормоза.
Дисковые тормозные механизмы на колёсах.
Трубопроводы и шланги.
Расширительный резервуар для жидкости.

В отличие от других автомобилей, в БМВ Е39 нет регулятора силы тормозов. Вместо него за распределение усилия при торможении отвечает система антиблокировки колёс (ABS). Кроме этого, в BMW с бензиновыми силовыми агрегатами отсутствует вакуумный насос для усиления тормозов. Вместо него используют свойство двигателя внутреннего сгорания всасывать воздух при работе, создаваемый вакуум используется для повышения тормозного усилия. На автомобилях с дизельным мотором устанавливают отдельный вакуумный насос для усиления.

Диагностика тормозной системы своими силами

Согласно сервисной книжке BMW E39, тормоза проверяются через установленные промежутки времени при проведении очередного технического обслуживания автомобиля на СТО (около 10-15 тыс. км пробега). Кроме этого, рекомендуется самостоятельно выполнять ревизию системы при любом снятии колёс.

Ниже приведены признаки наличия дефектов в системе:

при торможении авто уводит в сторону;
при нажатии на педаль тормоза механизмы системы издают визжащие или скребущие звуки;
большой свободный ход педали тормоза;
педаль при нажатии пульсирует (такая пульсация абсолютно нормальна при срабатывании ABS);
вытекание тормозной жидкости (маслянистые потёки видны на колёсах с внутренней стороны).

При обнаружении этих признаком следует как можно быстрее осмотреть систему тормозов. Первоначальную диагностику можно выполнить самостоятельно.

Проверка уровня тормозной жидкости и её химического состава

Первым делом следует проверить уровень жидкости в расширительном резервуаре. Он расположен в моторном отсеке слева под корпусом воздушного фильтра. Протрите ветошью от загрязнения бачок, на его боку есть две метки: MIN и MAX. Уровень тормозной жидкости должен быть между этими отметками. При необходимости долейте жидкость. Обычно используется DOT4.

Если уровень жидкости падает часто, то, вероятнее всего, есть утечка в трубопроводах системы или в тормозных шлангах.

Вторая проблема, которая может возникнуть, это то, что тормозная жидкость потеряла свои химические свойства. Проверить показатели можно только на специализированном сервисе. Для этого есть специальный прибор для теста. Он измеряет количество влаги в тормозной жидкости. Если химические параметры не удовлетворяют требования, то надо промыть систему и залить новую тормозную жидкость.

Диагностика тормозных трубопроводов и шлангов

В БМВ Е39 использованы стальные трубки и гибкие армированные шланги. Очень важна регулярная ревизия этих трубопроводов.

Очень важна регулярная ревизия трубопроводов

Порядок проведения диагностики:

Остановите автомобиль на ровной площадке и заглушите двигатель. Не сминая, ослабьте крепёжные болты на колёсах.
С помощью домкрата поднимите автомобиль и установите на опоры.
Используя осветительную лампу, осмотрите трубки, идущие от главного тормозного цилиндра к колёсам. Трубки имеет защиту из пластика от коррозии, поэтому для их чистки не используйте металлическую щётку. Очистку проведите ветошью и автомобильным очистителем. Трубопроводы не должны иметь следы коррозии или перетирания. Если существуют дефекты, надо заменить трубопровод на повреждённом участке.
К подвижной части тормозной системы от трубопроводов идут тормозные шланги. Они изготовлены из особо прочного материала, но и он может быть подвержен разрушению. Осмотрите шланги на предмет набухания и образования пор. Также они могут быть повреждены острым предметом. Если есть дефекты, то надо менять шланг.
Руками согните шланг в разные стороны, так можно найти повреждения, трещины. Не допускайте перекручивания шлангов, для этого на них нанесены цветные линии.
Поверните руль сначала в одну сторону, затем в другую. Шланги не должны соприкасаться с деталями кузова и подвески.
Проверьте, есть ли протечки жидкости DOT4 в местах соединения трубопровода, шлангов.

Трубки имеет защиту из пластика от коррозии

Ревизия дисковых тормозных механизмов

Для контроля износа фрикционных накладок в БМВ используются датчики. Они установлены на левом переднем и правом заднем колёсах. На приборной панели есть сигнальная лампочка, которая загорается при достижении критического износа. В этом случае необходимо заменить тормозные накладки как можно быстрее. Несвоевременное устранение этого дефекта может привести к повреждению дисков и более дорогому ремонту.

Несвоевременное устранение дефекта может привести к повреждению дисков

Порядок проведения ревизии:

Ослабьте колёсные болты. Поднимите на домкрате автомобиль и установить на прочные опоры.
Поставьте метку на колесе и ступице. Это необходимо для того, чтобы потом установить сбалансированные колёса на прежнее место. Открутите болты крепления и снимите колёса.
Осмотрите суппорта и проверьте толщину колодок с внутренней и внешней сторон. Граница износа считается толщина в 2 миллиметра. Если достигнут критический износ, меняйте колодки с обеих сторон на одной оси.

Как показала практика, при агрессивной езде на автомобиле износ колодок на 1 мм соответствует пробегу в одну тысячу км. При обычной езде прочность колодок намного выше.

Менять или протачивать надо оба тормозные диски с одной оси, неважно, изношен один диск или оба.

Замена расходных запчастей и прокачка системы

Порядок замены тормозных колодок

Демонтируем корпус воздушного фильтра в моторном отсеке.
Снимаем крышку с расширительного бачка.
Поднимаем автомобиль на домкрате и устанавливаем на надёжные опоры.
Снимаем колесо.
Отвёрткой аккуратно снимаем защитные колпачки на направляющих суппорта. С помощью торцевого ключа на 7 откручиваем направляющие.
Удаляем металлическую скобу и снимаем суппорт.

Важно не повредить тормозной шланг и не откручивать его. Иначе придётся менять шланг и прокачивать тормозную систему. После демонтажа суппорта подвесьте его с помощью проволоки.

Замена тормозных дисков на BMW E39

Установите автомобиль на опоры. Снимите колесо, предварительно пометив его положение на ступице.
Снимите суппорт, как это сделать, описано выше в разделе «Порядок замены тормозных колодок» п.п. 5–6.
При замене тормозных дисков обязательно проверьте состояние тормозных шлангов. При обнаружении дефектов замените их.
Диск крепится к ступице болтами с торцевой головкой на 5. Открутите их и снимите тормозной диск. Болт может закиснуть, поэтому предварительно обработайте его средством WD-40.
Установите новый диск.
Прикрутите суппорт на место.
Установите колесо по меткам.

Замена тормозного шланга

Сделайте пометку на колесе и ступице: она позволит установить сбалансированные колёса на место. Снимите колесо.
Домкратом поднимите авто и установите на опору. Под заднее колесо установите упор, это не позволит автомобилю откатиться.
С небольшим усилием нажмите на педаль тормоза и прижмите её с помощью небольшого деревянного бруска. Один конец уприте в педаль, второй в сидение. Такое положение тормоза не даст попасть воздуху в систему и тормозная жидкость не будет вытекать при отсоединении шланга от трубопровода.
Освободите тормозной шланг из держателя.
Отсоедините тормозной шланг от трубопровода. Он крепится накидной гайкой, воспользуйтесь накидным ключом на 12.

На этом этапе жидкость может немного вытечь. Соберите её в ёмкость для дальнейшей утилизации.

Замена тормозной жидкости и прокачка тормозов

Со временем тормозная жидкость теряет свои свойства, поэтому необходимо проводить её замену хотя бы один раз в два года. После замены необходимо провести прокачку тормозов. Прокачать систему надо будет и после замены тормозных шлангов или трубопроводов. Согласно руководству по эксплуатации БМВ, последовательность прокачки тормозной системы Е39 следующая: заднее правое колесо, переднее левое, заднее левое, переднее правое.

Эту процедуру лучше проводить на специализированном автосервисе. Можно, конечно, выполнить и своими силами в гараже, но тогда понадобится помощник.

Несколько советов

После замены колодок перед началом движения нажмите на тормоз 3–4 раза.
Новые колодки нуждаются в притирке. Первые 200 км пробега не следует применять резкое торможение.
Старайтесь покупать оригинальные расходники. Установка лицензионных запчастей возможна, но обязательно убедитесь в том, что фирма-изготовитель одобрена концерном БМВ.
При замене тормозных шлангов прокачка системы обязательна.

Видео «Ревизия тормозной системы и замена элементов»

нет усилия на задние тормоза

Рекомендуем

BMW 5 series. Пропали тормоза у BMW

Между периодами по модернизации характеристик автомобиля буду делиться обслуживанием автомобиля BMW своими силами, а также иногда делиться новыми открытиями по эксплуатации, если будет время и желание. В этот раз я решил зарядить аккумуляторную батарею, вспомнив, что в том году пару раз вылезала ошибка по недостаточному заряду. Аккумулятор здесь не простой — Absorbent Glass Mat (сокращённо AGM), что в переводе означает абсорбирующее стекловолокно и таким собственно и является. Этот аккумулятор состоит из отсеков, которые разделены перегородками с положительными и отрицательными пластинами в отсеках находится пористый материал, который заполнен и пропитан электролитом, но не полностью. Эти аккумуляторы AGM были сделаны для того, чтобы легко переносят вибрации – наверное поэтому они до сих пор используются в бомбардировщиках F18, из них никогда не вытечет электролит при аварии например, также не будет выделения газов, случайного взрыва не произойдёт. Много существенных преимуществ, но есть и не мало недостатков. Первый недостаток это значительно высокая цена по сравнению с обычными аккумуляторами с жидким электролитом и свинцовыми пластинами, огромный недостаток это падение напряжения на морозе при нагрузке и ещё один недостаток то что необходимо специальное зарядное устройство, о котором я расскажу далее.

Красивых фото не будет=)

Для зарядки аккумулятора своего BMW я приобрёл «чудо» устройство. Расскажу о нём подробно так как к выбору подошёл осознанно и не торопясь. Выбирал зарядные устройства по принципу бОльший ток заряда и чтобы прибор мог заряжать аккумулятор свыше 95 Ач так как у меня в BMW F10 аккумулятор с ёмкостью 95 Ач, а в BMW F30 90 Ач. Да и могу помочь кому-то с зарядкой аккумуляторов теперь=) По сему выбор пал на несколько претендентов, выделил основные – это Bosh C7с максимальным током заряда 7А и возможность заряжать АКБ до 240 Ач и зарядное устройство инверторного типа СПЕЦ-СВ8000-И. Выбор пал на СПЕЦ-СВ8000-И, максимальный ток заряда аж 8А и возможность заряжать АКБ до 120 Ач. Это устройство инверторного типа то есть само регулирует параметры заряда, не причинив вред аккумулятору, заряжав необходимым током заряда в зависимости от состояния батареи. Ещё у этого устройства есть защита от дурака, то есть подключив неправильно полярность с зарядным устройством или АКБ ни чего не произойдёт. Заряжал следующим образом. Отсоединив «+» и «-» в багажнике демонтировал аккумулятор и отнёс домой на заряд с максимальным током отдачи 8А, который длился примерно 6 часов.

Ехав как-то по трассе с хорошей скоростью я услышал гонг и затем увидел уведомление, что возникла неисправность с тормозами и далее ехать осторожно. В поведении авто при этом ни чего не изменилось, всё было на должном уровне. Приехав к месту назначения и подключив свою диагностику я увидел, что причина с тормозами на задней оси. Подумав я сразу решил начинать с датчика износа тормозных колодок, который не менял в предыдущей замене тормозных колодок. Сняв правое заднее колесо я увидел следующее — был аккуратно срезан жёсткий провод датчика износа колодок. В тот момент причину этого я так и не мог установить и даже предположил, что провод был перекушен зубами голодного животного=) Заказал новый и установил. Какого же было моё удивление, когда я сова увидел знакомую ошибку, в этот раз изначально я диагностику не подключал, а сразу открутил правое заднее колесо и провод снова бал аккуратно срезан. Внимательно изучив как проложен провод по заводскому стандарту я решил, что причина среза его была об кожух тормозного диска. Так как тормозные диски большие и установлены во весь диаметр колёсного диска 17 дюймов, а расстояния между кромкой тормозного диска и колёсным практически нет то при попадании чего-либо провод перекусывало – это как итог. В этот раз я новый провод не стал покупать, а соединив оба конца провода проложил датчик износа колодок иным способом, заизолировав соединение и проложив провод иным безопасным способом. Уверен, что если бы не колёса 17 дюймов, а выше то подобного не произошло бы. Лето кстати 19 дюймов.

Проверка тормозной системы

Пыль, образующаяся в результате износа накладок и скапливающаяся на компонентах тормозного механизма, может содержать опасный для здоровья асбест. Не выдувайте эту пыль с помощью сжатого воздуха и не вдыхайте ее! Не используйте растворители на основе бензина для удаления пыли. Пыль следует смывать специальным очистителем тормозной системы или метиловым спиртом в сливную емкость. После протирки компонентов тормозной системы влажной тряпкой эту тряпку и содержимое сливной емкости следует держать в закрытом и подписанном контейнере. В дальнейшем по возможности старайтесь пользоваться не содержащими асбест компонентами.

Кроме проверок через установленные интервалы времени состояние тормозных механизмов следует проводить каждый раз при снятии колес или при появлении признаков неисправности в системе. Для обеспечения безопасности вождения описанные ниже процедуры проверки тормозной системы являются самыми важными из всех производимых Вами процедур по обслуживанию автомобиля.

Признаки неполадок в тормозной системе

Дисковые тормозные механизмы имеют встроенные индикаторы износа фрикционных накладок, которые сигнализируют о том, что износ накладок достиг критической величины. При этом накладки следует поменять немедленно, иначе тормозные диски будут повреждены, и им потребуется дорогостоящий ремонт.

Любой из перечисленных ниже признаков может указывать на потенциальный дефект тормозной системы:
a) При выжимании педали тормоза автомобиль “уводит” в одну сторону
b) Тормозные механизмы при торможении издают скребущие или визжащие звуки
c) Педаль тормоза имеет чрезмерный ход
d) Педаль тормоза пульсирует (это нормально только при работе системы ABS)
e) Наблюдаются утечки тормозной жидкости (обычно на внутренней стороне шины или колеса)

В случае обнаружения хотя бы одного из этих признаков немедленно осмотрите тормозную систему.

Тормозные линии и шланги

В тормозной системе в основном используются стальные тормозные трубки, за исключением гибких армированных шлангов у передних колес и в качестве соединений у заднего моста. Регулярный осмотр всех этих линий очень важен.

1. Припаркуйте автомобиль на ровной площадке и выключите двигатель. Снимите колпаки с колес. Ослабьте, но не снимайте болты крепления всех четырех колес.
2. Поддомкратьте заднюю часть автомобиля и надежно установите на опоры.
3. Снимите колеса (обратитесь к Разделам “Поддомкрачивание и буксировка” или “Органы управления и приемы безопасной эксплуатации”).
4. Очистите трубопроводы автоочистителем.

Трубопроводы для защиты от коррозии имеют пластмассовое покрытие. Если покрытие повреждено, это может привести к коррозии трубопровода. По этой причине не следует очищать трубопроводы проволочной щеткой, наждачной бумагой или отверткой.

5. Осветите лампой и проверьте тормозные трубопроводы, идущие от главного тормозного цилиндра к блоку ABS и от него к отдельным колесным цилиндрам. Главный тормозной цилиндр находится под резервуаром тормозной жидкости.
6. Не допускается перегибать и сминать трубопроводы. Необходимо также исключать появление коррозионных повреждений или перетираний. При появлении указанных дефектов трубопровод на данном участке необходимо заменить.
7. Тормозные шланги соединяют трубопроводы с подвижными элементами тормозной системы. Они выполнены из высокопрочного материала, но подвержены со временем образованию пор, набуханию и повреждению острыми предметами. При появлении указанных повреждений шланги должны быть немедленно заменены на новые.

8. Согните тормозные шланги руками в разные стороны, чтобы выявить наличие повреждений. Шланги нельзя скручивать. Следите за прямолинейностью цветных линий на шлангах, если они имеются!

9. Поверните рулевое колесо вправо и влево до упора. Шланги не должны где-либо касаться элементов кузова или подвески.
10. Места соединения шлангов и трубопровод не должны иметь следов протечек.
11. Опустите автомобиль на колеса.

Дисковые тормозные механизмы

При достижении определенного износа тормозных колодок переднего и заднего тормозов на панели приборов загорается сигнализатор. В этом случае необходимо срочно заменить тормозные колодки.

1. Если это еще не было сделано, поддомкратьте автомобиль и надежно установите его на опоры.
2. Пометьте положение колес относительно ступиц, чтобы после установки отбалансированные колеса заняли свое прежнее положение. Ослабьте болты крепления колеса. Снимите колеса.
3. Теперь можно увидеть суппорты дисковых тормозных механизмов, внутри которых находятся колодки. В каждом суппорте имеются наружные и внутренние колодки.

4. Визуально проверьте толщину колодок сверху через суппорт.

5. Проверьте толщину наружной колодки. Если толщина приближается к пределу износа, снимите колодку и измерьте ее толщину с помощью калибра.

6. Пределом износа тормозной колодки передних и задних тормозов является толщина 2 мм.
Если толщина фрикционных накладок меньше, или если они изношены с одной стороны больше, чем с другой, то колодки следует заменить. Помните, что фрикционные накладки обычно наклеены на металлическую подложку колодки - ее толщина не должна учитываться при измерении. Всегда заменяйте колодки на обеих сторонах автомобиля (в комплекте на одной оси), даже если изношена только одна из них, в противном случае процесс торможения будет неравномерным.

Опыт показывает, что износ тормозной колодки в 1 мм соответствует как минимум 1000 км пробега. Это соответствует неблагоприятным условиям эксплуатации. При нормальной эксплуатации стойкость колодок значительно выше. При толщине тормозной колодки дискового тормоза 5 мм (без задней пластины) колодка может еще эксплуатироваться не менее 3000 км.

7. Снимите суппорты, не отсоединяя тормозные шланги.
8. Проверьте состояние тормозного диска. Осмотрите его на наличие борозд, глубоких царапин и участков перегрева (они выглядят как голубые или обесцвеченные пятна). При обнаружении признаков повреждений или износа диск можно снять и проточить в механической мастерской; если нет такой возможности, его следует заменить. И в том и в другом случае заменять или протачивать следует оба диска, даже если изношен лишь один из них.

Барабанные механизмы стояночного тормоза

1. Пользуясь инструкциями Главы Тормозная система, снимите задние тормозные диски с барабанами.

2. Измерьте толщину фрикционных накладок на башмаках задних тормозных механизмов и осмотрите их на наличие признаков загрязнений тормозной жидкостью или смазкой. Если накладка имеет толщину в пределах 1.5 мм над головками заклепок или металлическим основанием в самом тонком месте, замените все башмаки. Обратитесь к сопроводительной иллюстрации. Замене подлежат также треснутые, заполированные до блеска и загрязненные тормозной жидкостью или смазкой башмаки. Процедура замены описана в Главе Тормозная система.

3. Проверьте состояние стяжных и удерживающих пружин башмаков, а также регулировочного механизма. Удостоверьтесь, что все эти компоненты правильно установлены и находятся в рабочем состоянии. Изношенные или деформированные пружины могут послужить причиной преждевременного износа фрикционных накладок.
4. Проверьте колесные цилиндры на наличие признаков утечек, аккуратно отодвинув защитные резиновые чехлы. Наличие незначительных следов влаги под чехлами допускается. Если же под ними обнаружена тормозная жидкость или она вытекает из колесного цилиндра, то цилиндры следует капитально отремонтировать или заменить (обратитесь к Главе Тормозная система).
5. Проверьте барабаны на наличие глубоких царапин, борозд трещин и перегретых участков, которые выглядят как обесцвеченные пятна. Если выявленные дефекты не могут быть устранены с помощью наждачной бумаги, барабан следует проточить в мастерской (обратитесь к Главе Тормозная система за более детальной информацией).
6. Следуя указаниям Главы Тормозная система, установите тормозные диски с барабанами.
7. Установите колеса, но пока не опускайте автомобиль.

Проверка надежности и хода рычага стояночного тормоза

1. Простейшим, и возможно, самым очевидным способом проверки работы стояночного тормоза является установка автомобиля на крутом склоне с взведенным тормозом и трансмиссией в нейтральном положении (при проверке Вам следует находиться в автомобиле). Если стояночный тормоз не удерживает автомобиль от скатывания, следует произвести его регулировку, как описано в Разделе Регулировка стояночного тормоза.
2. Поднимите и поставьте заднюю часть автомобиля на подставки.
3. Затяните стояночный тормоз на 5 зубцов. Проверните колеса от руки. На колесах должно ощущаться легкой сопротивление от действия тормоза.
4. Затяните тормоз на 6 зубцов. Колеса еще должны проворачиваться вручную. Если для создания торможения тормоз должен затягиваться дальше, отрегулируйте тормоз, как описано в Разделе Регулировка стояночного тормоза.
5. Опустите автомобиль на колеса.

Видео про "Проверка тормозной системы" для BMW 5 (E39)

BMW E39. ПРОБЛЕМА С ПЕДАЛЬЮ ТОРМОЗА И ПОТЕРЯ МОЩНОСТИ. В ЧЕМ ПРИЧИНА?? Cброс интервала замены тормозной жидкости BMW e46, e39 ! Замена тормозных магистралей на BMW E39

Удаление воздуха из тормозной системы БМВ 5 Е39

После каждого ремонта тормозной системы, при котором система вскрывалась, в нее может попасть воздух. После этого из системы необходимо удалить воздух. Признаком наличия воздуха в системе является снижение тормозного давления. В этом случае необходимо устранить негерметичность системы и удалить из нее воздух.

Воздух из системы удаляется качательными движениями тормозной педали. Для этого необходима помощь ассистента.

На СТО для удаления воздуха из системы применяется, как правило, специальное устройство. С помощью указанного устройства в системе через резервуар тормозной жидкости создается избыточное давления в 2.0 бар.

Если необходимо удалить воздух из всей системы, то воздух удаляется отдельно из каждого колеса. Это необходимо делать тогда, когда воздух попал в каждый колесный цилиндр. Если ремонтировался или заменялся только один суппорт, достаточно, как правило, удалить воздух из конкретного цилиндра.

Последовательность удаления воздуха следующая:
- Суппорт задний правый
- Суппорт задний левый
- Суппорт передний правый
- Cуппорт передний левый

1. Снимите защитный колпачок со штуцера прокачки воздуха тормозного цилиндра. Очистите штуцер, наденьте на него чистый шланг. Другой конец опустите в емкость, наполовину наполненную тормозной жидкостью.
2. Попросите ассистента нажать на педаль тормоза столько раз, сколько необходимо для создания в системе давления. Давление в системе ощущается по нарастанию сопротивления педали.
3. Создав необходимое давление, прижмите педаль к полу. Не отпускайте педаль.

4. Накидным ключом отверните штуцер удаления воздуха примерно на один оборот. Соберите вытекающую жидкость в емкость. Следите за тем, чтобы конец шланга постоянно находился в жидкости. Обратитесь к сопроводительной иллюстрации.

5. После ослабевания давления жидкости закройте штуцер.
6. Повторите качания педали, чтобы вновь создалось давление. Снова прижмите педаль. Откройте штуцер так, чтобы упало давление. Закройте штуцер.
7. Повторите описанный процесс на каждом тормозном цилиндре до тех пор, пока вытекающая в емкость жидкость не будет содержать пузырьков воздуха.
8. После удаления из системы воздуха снимите шланг, закройте штуцер и наденьте на него защитный колпачок.

В процессе удаления воздуха наблюдайте за резервуаром тормозной жидкости. Уровень жидкости не должен сильно понижаться, иначе в систему может попасть воздух.

Добавляйте в систему только новую тормозную жидкость.

9. Аналогичным образом удалите воздух из других тормозных цилиндров.

10. После удаления воздуха долейте тормозную жидкость в резервуар до отметки “MAX”. Проверьте состояние уплотнительной прокладки крышки.
Внимание, проверьте надежность:
a) Закреплены ли тормозные шланги?
b) Закреплен ли тормозной шланг в держателе?
c) Затянут ли штуцер удаления воздуха?
d) Достаточно ли тормозной жидкости в резервуаре?
e) На работающем двигателе проверьте герметичность системы. Для этого нажмите на педаль тормоза усилием 200 - 300 Н (20 - 30 кг) и держите ее в течение 10 с. Усилие давления педали тормоза на ногу не должно ослабевать.
f) Проверьте все соединения на герметичность.

11. После удаления воздуха из системы тормозная педаль не должна продавливаться при нажатии на нее. Если это происходит, вновь проведите процедуру удаления воздуха из системы.

Удаление воздуха из тормозной системы БМВ 5 Е39

Добавляйте в систему только новую тормозную жидкость.

9. Аналогичным образом удалите воздух из других тормозных цилиндров.

Почему педаль тормоза проваливается на работающем двигателе

Иногда следует еще одно дополнение, суть которого сводится к нестабильному (периодическому) проявлению неисправности. Например, отклонения в работе тормозной системе наблюдаются только на маленькой или большой скорости. Нередко проявление симптомов привязывают к погоде и времени простаивания транспортного средства. Так, провалы временно пропадают с приходом морозов или после длительной стоянки. И наоборот, с наступлением тепла ситуация ухудшается и по мере приближения жары становится только хуже.

Важен и характер проявления дефекта. Например, неважное торможение наблюдается только после первого нажатия на педаль. Со второго нажатия ситуация стабилизируется и все приходит в норму. Может быть и так, что педаль медленно уходит в пол постоянно и характер дефекта не зависит от количества последовательных нажатий.

Что может привести к тому, что педаль тормоза будет проваливаться

Первым делом автолюбители смотрят в сторону тормозной жидкости. Жидкость не должна уходить, не допускаются и подтеки на стыках соединений магистралей и суппортах. С этим обычно все в порядке, поэтому состав обычно полностью заменяют на новый, попутно выгоняя воздух из системы. Следующий подозреваемый – главный тормозной цилиндр.

Нередко водители с недоверием смотрят в сторону вакуумного усилителя тормозов. Проверить ВУТ проще простого: перед запуском двигателя зажмите педаль тормоза. Если после пуска мотора педаль тут же стала мягче и с легкостью пошла вниз, то вакуумный усилитель тормозов исправен. Продолжая разговор о ВУТ отметим, что в ряде случаев в дополнение к новому усилителю устанавливают свежий патрубок с новым обратным клапаном, который соединяет ВУТ с впускным коллектором мотора.

К провалам педали тормоза также приводят некондиционные шланги, соединяющие суппорта с тормозными магистралями. При нажатии на педаль бракованный шланг может вздуваться, отчего педаль будет уходить вниз, а толкового замедления не будет.

В список причин иногда добавляют колодки и тормозные диски. Однако их замена не устраняет обсуждаемую неисправность. Итого выделяют три основных узла, неполадки в которых приводят к тому, что педаль тормоза проваливается:

Дефектный ГТЦ.
Завоздушенный блок АБС.
Проблемы с суппортами.

Что делать, если педаль тормоза проваливается на работающем двигателе

Сперва необходимо определить, как часто проявляется неисправность. Если педаль тормоза падает в пол постоянно, то дело в ГТЦ или АБС. Ежели дефект проявляется периодически и в это время тормоза начинают работать отлично только со второго нажатия, то дело в суппортах.

Гидроблок АБС

Отклонения в работе гидроблока обычно возникают по причине попадания воздуха внутрь камер насоса. Это приводит к тому, что антиблокировочная система работает не в каждом контуре тормозной системы, да и отдача во время ее срабатывания достаточно слаба.

Воздух просачивается в рабочие камеры не обязательно по причине неправильной прокачки тормозных магистралей. В качестве предлога справедливо рассмотреть коррозию плунжерной пары из-за наличия воды внутри гидроблока. А ещё поршни могут закиснуть и попросту не срабатывать.

Чтобы удостоверится, что дело действительно в блоке АБС, потребуется диагностика:

С помощью тестового оборудования Pyren на СТО. Производится тест насоса и каждой тормозной магистрали с нажатием на педаль. Если педаль тормоза на одном из контуров начнет проваливаться, и отдача будет уменьшаться, то дело в гидроблоке АБС.
Своими силами на полигоне. Необходимо выполнить пару торможений юзом. Если после теста педаль тормоза вовсе провалилась в пол, то блок АБС неисправен.

Итак, педаль тормоза проваливается на работающем двигателе постоянно. Слово «постоянно» верным образом указывает на неполадки с ГТЦ. Узел этот, как правило, стоит недешево. Поэтому рационально попытаться произвести гидроцилиндру ревизию. Тем более, что в большинстве случаев неисправность возникает из-за некачественных манжет.

Ревизия суппортов

Итак, педаль иногда проваливается в пол при работающем двигателе. Первым делом необходимо осмотреть суппорта на предмет свободного хода поршней и направляющих пальцев. Подклинивания и прочие отклонения не допускаются. Ход как поршня, так и самого суппорта должен быть плавным и уверенным.

Отклонения могут иметь различную природу. Например, верхняя направляющая может клинить, а нижняя – нет. При задействовании тормозов происходит перекос суппорта и, как следствие, неравномерный прижим колодок. О проблемах с направляющими пальцами легко судить по состоянию тормозных дисков:

После езды диск горячий, а при движении руль тянет в одну из сторон. Это верный признак того, что пальцы заклинили.
Одна сторона диска ржавая, а другая – нет. Имеет место перекос суппорта.

Поршень суппорта может клинить от некачественного уплотнения или коррозии металла. Любителям противоскрипных смазок стоит почаще обращать внимание на состояние резинок гидроцилиндров. Смазка может затвердеть и повредить уплотнение, отчего поршень будет заедать, а педаль тормоза то проваливаться, то нет.

Отдельного внимания заслуживает скоба крепления суппорта. Искривления и различные трещины автоматом приводят к провалам педали. Осматривать деталь необходимо внимательно. Пример тому следующий случай: один из владельцев заметил, что в скобе образовалась раковина и когда в нее попадала вода, на морозе деталь искривлялась и наблюдались отклонения в работе тормозной системы.

Примечательно, что проверять и ремонтировать необходимо сразу пару колес. Если на оси одна из сторон будет с подклинивающими тормозами, а вторая – нет, то педаль так и будет проваливаться.

Читайте также:

Пропали тормоза bmw e39

Проваливается педаль тормоза: причины и методы устранения неисправности

Поиск причины проваливания педали

Решение проблемы

Тормоз провалился на полном ходу: что делать?

Вакуумный усилитель – симптомы неисправности

Вышел из строя главный тормозной цилиндр

Устройство тормозной системы

Диагностика – что включает?

Как прокачать тормоза на автомобилях ВАЗ

Отказали тормоза – как остановить автомобиль и устранить неисправность

Ревизия тормозной системы BMW E39

Основные компоненты тормозной системы

Диагностика тормозной системы своими силами

Проверка уровня тормозной жидкости и её химического состава

Диагностика тормозных трубопроводов и шлангов

Ревизия дисковых тормозных механизмов

Замена расходных запчастей и прокачка системы

Порядок замены тормозных колодок

Замена тормозных дисков на BMW E39

Замена тормозного шланга

Замена тормозной жидкости и прокачка тормозов

Несколько советов

Видео «Ревизия тормозной системы и замена элементов»

нет усилия на задние тормоза

Рекомендуем почитать на тему нет усилия на задние тормоза

Рекомендуем почитать на тему нет усилия на задние тормоза

BMW 5 series. Пропали тормоза у BMW

Проверка тормозной системы

Видео про "Проверка тормозной системы" для BMW 5 (E39)

Удаление воздуха из тормозной системы БМВ 5 Е39

Удаление воздуха из тормозной системы БМВ 5 Е39

Почему педаль тормоза проваливается на работающем двигателе

Что может привести к тому, что педаль тормоза будет проваливаться

Что делать, если педаль тормоза проваливается на работающем двигателе

Гидроблок АБС

Ревизия суппортов
