Не работает ручник ауди 100 с3

Обновлено: 08.01.2025

Не работает ручник. Варианты решения проблемы. Реставрация. Монопривод.

Столкнулся я с не новой для владельцев с4 проблемой ручника.
В моем случае он работает только на натяжку, обратно не возвращается.
Еще сложностей добавляло то, что суппорта сзади у меня были разные, как выяснилось, один от 100 с4, другой — от а6 с4.
В 100 шток флажка установлен перпендикулярно цилиндру, так же все эти суппорта оборудованы отводящей пружинкой.

а в а6 шток установлен продольно, попадаются версии с пружинкой и без.

Варианты решения проблемы:
1.Реставрация своих старых
2.Покупка новых от а6 с4
3.Установка от а6 с5, об установке можно почитать здесь

Первый вариант мне не подходит из-за того, что мои разные.
Второй вариант получался не бюджетным, а китай ставить не хотелось.
Третий вариант был еще дороже: б/у ставить не хотелось, нужно было брать б/у плюс реставрация или новые, но с новыми такие же минусы, как во втором варианте, плюс к сумме бюджета замена тормозных шлангов, т.к. родные не подойдут.

Я нашел в продаже пару б/у суппортов от а6 с4 по приемлемой цене и в ремонтопригодном состоянии.

И отдал их на реставрацию.

Утром отдал, вечером забрал.
Отпескоструили, покрасили, перебрали, заменили все резинки, заменили поршеньки, смазали направляющие, в общем, отдали отреставрированный, обслуженный суппорт.
Реставрацией очень доволен.
В результате получился максимально оригинальный (не китайский) вариант по хорошей цене.

Audi 100 1992, двигатель бензиновый 2.8 л., 174 л. с., передний привод, механическая коробка передач — своими руками

Машины в продаже

Audi 100, 1991

Комментарии 13

Если хотелось именно сделать ручник, по минимальной цене и лучшим качеством, имело смысл сделать гидроручник и забыть про него навсегда, имеются даже готовые киты на С4 кузов.

Хотелось, что бы были одинаковые, отреставрированные суппорта и работающий ручник.
А гидравлический ручник у меня есть в моей восьмерке.

Поподробнее пожалуйста, не слышал. ))

Ну одно заднее колесо на ГТЦ глушится, от второго пускается магистраль на гидроручник (который легче купить готовый, чем самому изобретать), с гидроручника кидаются 2 магистрали на задние колеса.
На выходе имеет штатную работу тормозов + ручник работает без тросиков, за счет тормозной жидкости.

Если более подробно — погугли, да и на ютубе бесчисленное множество видосов как это реализовать)

Ок, ясно. Сейчас как раз ищу, про Ауди 80 читаю.

Если более подробно — погугли, да и на ютубе бесчисленное множество видосов как это реализовать)

Нахх такое счастье нужно. Потому как мы теряем работу ABS, а это поважнее гидроручника. А при наличии полного привода, мы вообще теряем курсовую устойчивость машины. Все системы торможения и курсовой устойчивости базируются на датчиках ABS рсположенных на колесах. А для этого важно, чтобы от гидромодуля работали все магистрали как положено.
Этот совет по глушению магистрали годится для автомобилей без ABS.

Почему не работает стояночный тормоз?

Возможные неисправности или почему не работает ручной тормоз

Полный износ тормозных накладок (скрежет тормозов).

Замените тормозные колодки (лучше одновременно все на одной оси).

Смажьте тросы моторным маслом, если повреждена оболочка или растрепаны проволочки троса, а также при сильной коррозии – замените их.

В начале движения, на малой скорости проверяйте тормоза. В дождь и после проезда глубоких луж подсушивайте тормоза легкими нажатиями на педаль тормоза.

Замасленные диски и барабаны очистите, колодки замените (в крайнем случае сточите на наждаке). Категорически запрещается очищать колодки растворителями! Устраните причину замасливания (замените сальник полуоси).

Причины неисправности и их устранение

Как правило причины того, почему не работает ручник, довольно просты и не требуют долгого или дорогостоящего ремонта:

порванный тросик. Одна из распространенных причин – это обрыв тросика на ручнике или под автомобилем. Решается проблема банальной заменой троса;
заклинивший тросик. Из-за повреждений оболочки, в которой движется тросик, может произойти его заклинивание, мешающее задействовать ручник. Да и сам трос состоит из множества стальных жил, которые при повреждении также могут помещать корректной работе. Решение – замена тросика;
загрязненные тормоза. Попадание на колодки пыли, грязи, льда или реагентов, которыми посыпают дороги зимой, может стать причиной того, почему тормоз работает некорректно. Решение – несколько плавных нажатий на педаль тормоза во время движения автомобиля. Благодаря трению, колодки очистятся;
неправильная регулировка. Бывает так, что система тросиков не отрегулирована должным образом, неверно затянут болт или неправильно подобрана длина тросов. Решение – регулировка системы и корректная натяжка тросиков;
износ колодок. Колодки в течение своей работы подвержены истиранию. Каждый раз, когда вы нажимаете на тормоз, колодки понемногу приходят в негодность. Решение – замена колодок;
масло в колодках. Протечки масла или тормозной жидкости могут стать причиной того, что машина не держится на ручнике. Самое главное в этом случае – выявить причину утечки – это может быть и сальник задней полуоси, и тормозной цилиндр. Решение – ликвидация протечки и очистка колодок. В случае сильной замасленности колодок – их замена.

Сколько стоит подтянуть ручник?

В зависимости от региона вашего проживания, цены могут отличаться в 2-3 раза. Например, в Москве и Московской области такая «пустяковая» работа может стоить 300-1000 рублей, все зависит от жадности автосервисов. В провинции подтяжка ручника обойдется в сумму около 100-250 рублей.

Проще всего сделать эту работу своими руками (делов минут на 10), но для этого понадобится гараж с ямой, либо эстакада.

Отсутствие правильного натяжения троса может не только стать причиной того, что ручник не держит, но и привести к перегреву и ускоренному износу фрикционных накладок, барабанов. Рассмотрим как осуществляется регулировка стояночного тормоза барабанного типа, а также как подтянуть трос ручника на автомобиле с задними дисковыми тормозными механизмами.

Ручник не держит

Статья и представленные видео посвящены регулировки ручного тормоза, но в некоторых случаях ручник не держит по причине изношенных тормозных колодок либо отсутствия троса. Если ручной тормоз не работал с момента покупки автомобиля, перед началом регулировки убедитесь, что трос не был оборван из-за естественного износа или плохого крепления.

Барабанные тормоза

Проще всего регулировка ручника осуществляется на барабанной тормозной системе. Схематическое изображение устройство ручного тормоза ВАЗ 2113-15.

Поднятие рычага ручника приводит к перемещению тяги (5), от которой к каждому из колес под днищем автомобиля идут контуры троса. Проходя через тормозной щит, тросы соединяются с рычагами ручного привода колодок. При поднятии ручника трос воздействует на рычаг (13), верхняя часть которого закреплена на оси (12). В итоге созданное рычагом усилие через разжимную планку равномерно передается на тормозные колодки, прижимая их к барабанам.

И В ЗАВЕРШЕНИЕ

За исправностью тормозной системы нужно следить в первую очередь, ведь от этого зависит ваша безопасность и сохранность автомобиля. Тем более что подобный ручной тормоз ВАЗ имеет простую конструкцию, а ремонт не требует наличия сложных инструментов. Отечественные автомобили не имеют сложных элементов или нестандартных креплений и чинятся обычным гаражным инвентарем среднестатистического автомобилиста.

Заботьтесь о своем автомобиле, и он отплатит вам долголетием и безотказной работой.

Ручник на задних дисковых тормозах

Чтобы уделить больше внимания процессу регулировки и не вдаваться в тонкости принципа работы стояночного тормоза с механическим приводом на дисковых тормозах, перечислим лишь основные виды устройства.

Тормозной диск удерживается дополнительной колодкой, которая при поднятии ручника посредством коромысла прижимается к рабочей поверхности диска.
Устройство тормозного диска позволяет разместить во внутренней полости отдельные тормозные колодки. Принцип работы напоминает работу барабанных тормозов.

Регулировка

В случае с наиболее распространенным барабанным типом конструкции отрегулировать ручник можно вращением регулировочной «собачки». Сам регулятор может находиться в боковой либо нижней части тормозного механизма. Доступ к нему осуществляется через технологическое отверстие в щите, которое должно быть прикрыто заглушкой.

В некоторых видах конструкции регулятор может стопориться пружинящим элементом, поэтому для освобождения и вращения «собачки» его придется отгибать. Устройство ручника на задних дисковых тормозах и регулировочный механизм отлично показаны на видео.

Одним из элементов тормозной системы автомобиля выступает стояночный тормоз, в кругах автомобилистов его называют ручником. Механизм нужен для того, чтобы авто, во время стоянки оставалось на месте (особенно на уклонах). Каждый уважающий себя автомобилист просто обязан знать, как подтянуть ручник.

В чем важность исправности системы

Исправность стояночного фиксатора очень важна, как и любых других элементов, входящих в перечень тормозной системы автомобиля. Задачи, которые выполняет хорошо работающий ручник:

Обеспечивает остановку машины на любых неровностях местности (подъемы, уклоны и т. д.).
Помогает в ситуациях, когда основной тормоз отказал или при экстренном торможении.
Создает управляемый занос (необходимо обладать определенными навыками).
Временно может заменить основную систему (когда она вышла из строя).

Но помните – использование такого механизма, вместо основной системы категорически запрещено хотя бы потому, что он не предназначен для этого. В крайнем случае, когда такое использование все же необходимо, не стоит натягивать ручной тормоз слишком резко, это может ввести автомобиль в занос, спровоцировав опасную ситуацию, в которой можете пострадать как вы, так и другие участники движения.

Ручник состоит из трех главных деталей:

Привод ручника.
Исполнительный механизм.
Узел управления.

Привод являет собой металлический трос. Именно этот трос и приводит в действие колодки автомобиля либо его останавливающую систему (в зависимости от конструктивных особенностей машины). Деталь, которая передаёт усилие на два троса, призвана равномерно распределить усилие между колёсами.

Иногда трос может послабляться, это и приводит к ситуации, когда не держит ручник и его нужно подтянуть. В результате общими силами работников СТО или собственноручно должна быть произведена регулировка ручника.

Исполнительным механизмом ручника, который нужно подтянуть, являются колодки задних узлов, которые приводятся в действие как от ручного, так и от ножного приводов. Таким образом, конструкцию не приходится сильно усложнять.

Как работают?

Схема работы банальна и проста — есть ручка, которая соединена с тросом, который в свою очередь находится в специальной оплетке (то есть трос в ней ходит). Дальше этот тросик зацепляется на специальный регулировочный болт (его можно подтянуть и ослабить), который находится в зацеплении с планкой, по краям которой есть еще два троса, уходящих на два задних колеса. А уже эти тросики (отходящие на колеса), находятся в зацеплении со специальной скобой, именно она разжимает колодки и блокирует барабаны.

То есть простыми словами, когда вы отводите ручку вверх (поднимаете ручник), трос натягивается и натягивает два отдельных троса к колесам. Внутри барабанов разжимаются скобы, которые разводят задние колодки, благодаря чему колеса блокируются.

Смотрим небольшое видео, станет понятнее.

Причины регулировки стояночного механизма

Проверять состояние тормозов следует один раз на 30 000 километров пробега или ежемесячно. При подозрении, что с устройством что-то не так, проверять деталь можно и чаще, тем более что в такой проверке нет ничего сложного, и она проходит очень быстро.

Можно заехать на крутой подъем и хорошо натянуть рукоятку ручника. Если машина не начинает скатываться после того, как вы отпустили основную педаль, значит, всё в порядке. Если же автомобиль начинает двигаться, попробуйте сильнее подтянуть рукоятку, то же самое? Можете смело загонять машину на смотровую яму и менять расходные части.
Есть еще один способ проверки работоспособности. Включите первую передачу, подтяните ручку ручника и неспешно, плавно, начинайте трогаться, если ручник работает, у вас ничего не выйдет, и мотор попросту заглохнет. Если машина хоть и туго, но поедет, значит, ручник нужно подтянуть, безопасность движения уже под угрозой. Для этого опять же загоните машину на яму и осмотрите систему.

Почему может не работать ручник:

Трос сильно ослаб.
Стерлись колодки.
Большой зазор между накладками и диском (барабаном).

Когда нужно проводить регулировку ручного тормоза

Правильная работа системы стояночного тормоза обеспечивает безопасность дорожного движения, соответственно, она всегда должна работать исправно.

Ручник нужно подтягивать и настраивать, когда:

менялись накладки или диски (барабаны);
регулировались тормозные колодки или накладки;
заменён трос ручного тормоза;
произведён обратный монтаж регулирующего механизма;
сильно вырос свободный ход ручки стояночного механизма.

В принципе, обладая общим представлением о процессе, вы сможете подтянуть стояночный механизм. Единственное, о чем следует помнить, перед тем как подтянуть тросик ручника это то, что весь процесс должен проходить с соблюдением техники безопасности и в отведенном для этого месте. В противном случае возможно нанесение вреда человеку, который занимается ремонтом.

Как подтянуть

Регулировка троса ручника везде схожа и мало зависит от особенностей модели автомобиля, просто путем послабления троса выставляется зазор между накладками – колодками задних тормозов, тормоза (если ручник не держит одно колесо) машины.

Чтобы подтянуть трос ручника, следуйте таким правилам:

Поднимите машину на опору или закатите на смотровую яму.
Приподнимите ручку стояночного тормоза на 2-3 щелчка.
В барабане ослабьте контргайку, фиксирующую натяжку троса.
Путем вращения регулировочной гайки подтяните трос.

При правильной регулировке, натянутый ручник должен обеспечивать торможение, в чем можно убедиться, попытавшись покрутить диск машины.

В конце регулировки нужно поставить машину на землю и проверить ручник в действии, если все сделано правильно, автомобиль хорошо фиксируется на месте, его невозможно сдвинуть даже нескольким мужчинам. В противном случае необходимо заново подтянуть механизм.

Диагностика

Что делать, если самостоятельно выявить причины не удалось? В тоаком случае следует обратиться в автосервис, где механик внимательно осмотрит всю систему. Для этого может понадобиться снять задние колеса и проверить барабаны. В любом случае, поломки ручника не требуют дорогостоящего ремонта, так как важные узлы и агрегаты в системе торможения не задействованы.

Важно знать, сколько щелчков должно быть на ручном тормозе. Золотое правило автомехаников – ТРИ щелчка, тогда система парковочного торможения считается исправной.

Ремонт механизма ручника в суппорте

на разборках купи, разве дорого 1000р., супорта никто не перебирает (если только пыльник поменять), как показывает практика лучше поставить хороший б.у. и не париться с ремкомплектами .

Так ты что собираешься ОРИГИНАЛЬНЫЕ суппорта ставить.

Lukas стоит 3450 р.
ATE стоит 3800 р.

а работа так там на 40 мин. работы

это разве дорого.

Mike Baklanov
Какой вопрос, такой ответ, ты же спросил про переборку суппорта.
Раз несможешь выбрать б.у., ставь новые, то, что советует alekseev_aleksey

выхода по сути два:
новые
ездить так и забыть про ручник вообще

Авто: 80q (Jn)

Думаю перебирать суппорта в сервисе экономически невыгодны и им и тебе, тогда действительно купить новые или б/у.
Ручником подводятся поршни.

Суппорта перебираются и после этого долго работают иногда достаточно просто разобрать, почистить от грязи и ржи ось привода ручника и поставить туда новую манжетку. Можно даже попробовать не разбирать ( не вынимать поршень) , а просто открутить рычаг пр-да р-ка ( гайка 13) отковырять манжетку вычистить всю гадость оттуда попшикать туда ВД-ой , разработать и собрать все взад с новой манжеткой.

Если будешь брать б/у то руками подвигай рычаг пр-да р-ка он должен ходить свободно и возвращяться на место. Поршень при этом потихоньку выдвигается( затки пальцем отверстие под шланг). Под пыльником поршня должно быть чисто и сухо ( главное пыльник не порвать). Иногда рвут когда поршень вкручивают , а пыльник присох в канавке.

Фотоотчет Переборка заднего суппорта Audi 100

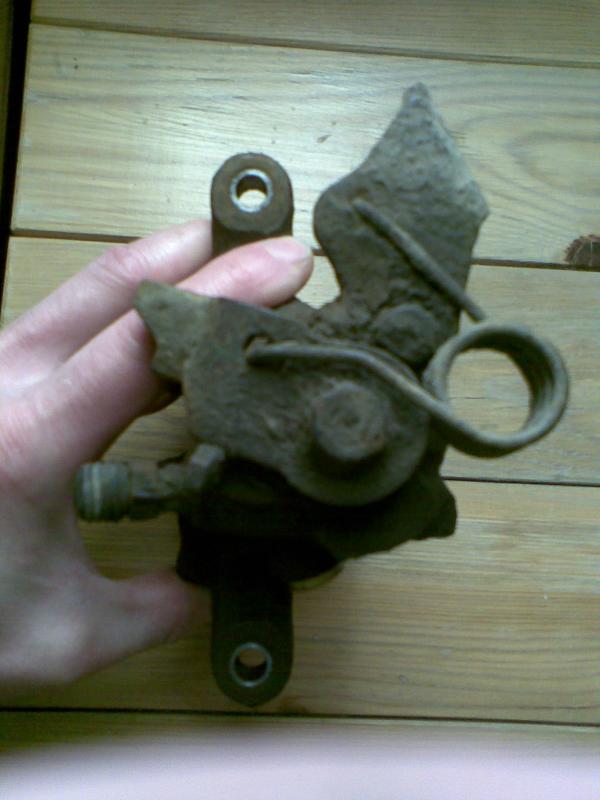

была в обслуживании ауди,сотка вроде, не помню уже точно. перебирал задние суппорта, надеюсь кому нибудь пригодится отчетик, думаю на фольксах такой тип суппорта тоже ставился
жалобы на плохо работающий/заедающий ручник

диагностика показала что привод ручника, точнее скоба за которую трос тянет, закисла в зажатом положении и никакого желания возвращаться назад не имеет. видно даже сжатый резиновый пыльник троса. вот так он и ездил.

снимаем пружину крепления троса

снимаем возвратную пружину

выводим трос и вынимаем его из суппорта

откручиваем направляющие суппорта

откручиваем тормозной шланг от суппорта (суппорт уже ничем не держится, его просто поворачиваем вокруг своей оси, придерживая шланг ключем) и накручиваем на резьбовую часть подходящую заглушку, предотвращая потери

тормозной жидкости. совет - сорвать штуцер шланга удобнее и безопаснее пока суппорт еще прикручен - до откручивания направляющих.

пациент на столе

аккратно подавая сжатый воздух в суппорт, выдавливаем поршень из суппорта. это можно было сделать еще на автомобиле, просто накачивая педалью тормоза до тех пор пока поршень не выйдет полностью, но это
сопровождалось бы большими потерями тормозной жидкости.

зажимаем суппорт в тисах, тонкими отвертками и шилом снимаем стопорное кольцо внутри, вынимаем всю начинку и раскладываем упорядоченно чтоб потом ничего не перепутать. обязательно вынимаем шток и толкатель штока,
иначе сам механизм выжима ручника извлечь из суппорта не получится!

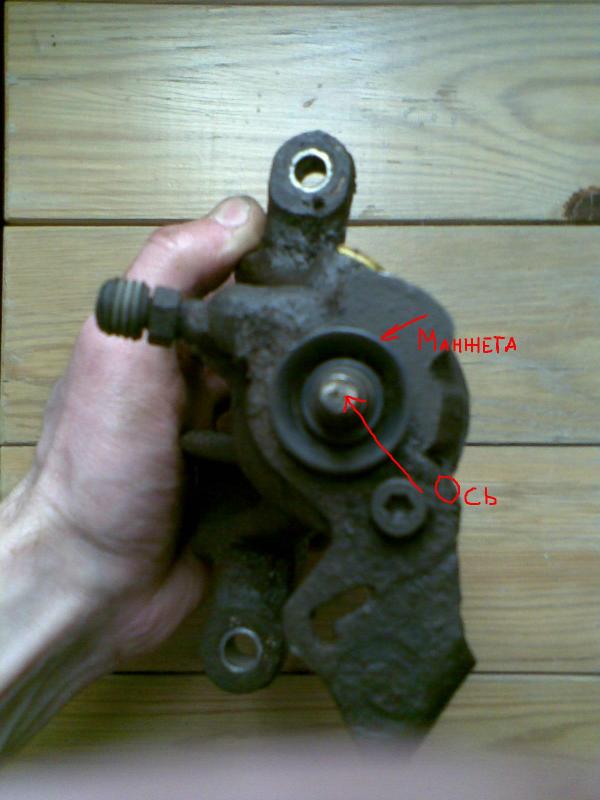

ржавой грязи вутри столько, что механизм толкателя поршня извлекся лишь с большим усилием, зажав в тисы, раскачивая и поддевая отверткой. для облегчения процесса обильно заливаем все WD40 изнутри и снаружи и оставляем на полчасика.

в разобранном виде

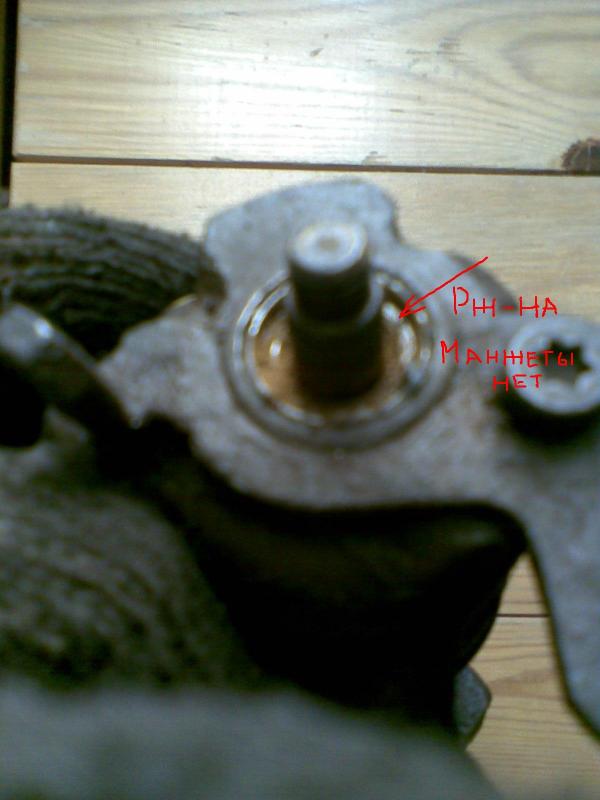

данному экземпляру еще повезло, рабочий цилиндрик абсолютно не пострадал от ржавчины.

моем в соляре, мочим в кислоте (растворитель ржавчины), особое внимание чистоте посадочного места сальника, канавкам манжет поршня

заодно весь корпус можно обработать преобразователем ржавчины, из рыже-ржавого он станет благородного темно серого цвета

шток зачищаем, саму поверхность насколько это возможно (слишком велики повреждения) полируем, чтобы новый сальник повредился не слишком быстро. идеального варианта не получилось, но более-менее работоспособный сделать попытались.

подготовленный к сборке суппорт

ремкомплекты. сальника в комплекте не было, пришлось подбирать подходящий диаметр штока 16 мм, диаметр посадочный 24 мм, глубина посадки 6 мм.

запрессовываем головкой подходящего размера сальник на место
смазываем внутри, смазываем шток, устанавливаем

резьбу болта-ограничителя смазываем фиксатором резьбы

особая песня - поставить на место стопорное кольцо, которое снимали в самом начале. мучение по схеме "один давит и держит, другой пытается поставить кольцо на место" ни к чему не привело, голова изобрела из подручных средств упор, которым задавили пружину на место, и еще немного колдовства и стопорное кольцо установлено.

смазываем внутреннее уплотнительное кольцо, ставим его во внутреннюю канавку, смазываем пыльник поршня, ставим его в верхнюю канавку

далее помощник растягивает пыльник, заводим одним боком за край пыльника, аккуратно натягиваем пыльник на поршень и вставляем его внутрь суппорта (фото от суппорта паджерика, но думаю смысл ясен)

обращаем внимание на состояние направляющих суппорта - обязательна очистка и смазка. закисшие направляющие приводят к неравномерному износу колодок (внутренняя стирается быстрее внешней). а намертво закисшие вообще без газовой горелки будет не выкрутить. порванные пыльники менять обязательно!

повторяем процедуру на другой стороне.
прокачиваем тормоза
проверяем работу стояночного тормоза и эффективность тормозов в целом.

segedakot

5845463

Мастер советчик

chdv1971

Я здесь живу

segedakot

Ремонтируем понемногу

chdv1971

Я здесь живу

[GT]Zima

Я здесь живу

5845463

Мастер советчик

chdv1971

Я здесь живу

segedakot

Ремонтируем понемногу

[GT]Zima
если не сложно можно чертежик втулок?

chdv1971
дергать раз в год все равно придется, на техосмотре так что вечность ограничена годом
был юмористический случай недавно, приезжал мондео, у него механизм регулировки колодок автоматический (тормоза барабанные), но из за износа от старости естественно нормальная работа нарушена. на новые запчасти денег нет. система перебрана, все работает, но кагбе сильно дергать нежелательно - клинит напрочь расклинивание занимает минуту - залезть под машину и плоской отверткой через смотровое отверстие собачку отодвинуть, но не всем дано
вобщем с техосмотра он приехал обратно с дымящимися барабанами, даже литье шипело полдороги юзом тащил зад (скользко, зима на улице) полдороги скрипел но тащил, благо мотор 130 лошадей. больше ручником не пользуется а зря опять все заржавеет.

Как Подтянуть Ручник На Ауди 100 С4

1. задний кронштейн задней подвески;
2. зажим;
3. регулировочная гайка;
4. эквалайзер;
5. защитный чехол;
6. скоба;
7. ось;
8. стопорное кольцо;
9. выключатель управления тормозом;
10. зубчатый сектор;
11. собака;
12. тяга;
13. пружина;
14. кнопка;
15. ручка;
16. шпилька;
17. корпус;
18. ось;
19. выравнивающая штанга;
20. рукав;
21. стопорное кольцо;
22. держатель;
23. герметик;
24. кабель;
25. рычаг

Замена троса стояночного тормоза (модели задних барабанных тормозов)

Установите опорные блоки под передние колеса.
Снимите болты крепления заднего колеса.
Поднимите и установите заднюю часть автомобиля на опорах.
Снимите колесо.
Снимите заднюю тормозную колодку и отсоедините конец кабеля от ручки привода.
Отпустите регулировочную гайку и отсоедините кабель от эквалайзера.
Отсоедините держатель от заднего кронштейна и снимите трос, сняв уплотнение с заднего рычага.
Замените новый кабель.
Отрегулируйте стояночный тормоз после установки.

МОДЕЛИ С ЗАДНИМ ВТОРОМ ГРАНД-МЕХАНИЗМОМ

Проверьте установку рычага стояночного тормоза, который должен находиться в нижнем нижнем положении. Поднимите и установите автомобиль сзади.
Снимите натяжение троса, отвинтив гайку выравнивателя до конца резьбы.
Одновременно резко нажмите и отпустите педаль тормоза и поднимите рычаг стояночного тормоза на три щелчка.
Затягивайте регулировочную гайку эквалайзера до тех пор, пока задние колеса не будут поворачиваться вручную.
Установите рычаг стояночного тормоза в последнее нижнее положение. В этом случае задние колеса должны свободно вращаться.

МОДЕЛИ С ЗАДНЕМ ДИСКОВЫМ МЕХАНИЗМОМ

Нажмите педаль тормоза несколько раз.
Установите опорные блоки под передние колеса.
Поднимите и установите автомобиль сзади.
Проверьте установку рычага стояночного тормоза, который должен находиться в нижнем нижнем положении.

Затягивайте регулировочную гайку эквалайзера, пока оба рычага (1) не начнут отодвигаться от упоров (2).

Убедитесь, что кабели затянуты. Для этого нажмите на один из рычагов (2) отверткой (1) до упора. Если при этом 2-й рычаг вышел из фокуса, то кабели вытянуты. Открутите регулировочную гайку, чтобы возвратный рычаг не соскользнул с упора.

задние барабанные тормозные механизмы

Допустим, вам необходимо по какой-то причине снять задние тормозные барабаны. Рассмотрим, что можем увидеть под ними, на что надо обращать внимание, и как оно всё должно выглядеть.

Для снятия барабана в первую очередь надо снять защитный колпачок, и сделать это надо аккуратно (только если вы не планируете менять подшипники).

Для этой цели можно приспособить старые «крокодилы», уже не способные фиксировать любой размер, кроме максимального.

На краях «губок» сделали пропилы, благодаря чему колпачок снимается легко, и без деформации. В крайнем случае можно использовать толстое тупое зубило, аккуратно, по немного, постукивать по периметру захода колпачка в ступицу. Сняли.

Разогнуть и вынуть шплинт(старый лучше выкинуть и поставить новый).

Снять фиксирующую шайбу. Открутить гайку ключом на 24.

Перед снятием барабана надо свести колодки. Для этого нужно бы иметь рентгеновское зрение.

Шутка. Для этого нужно выставить барабан так, что бы отверстия под колёсные болты составляли квадрат, параллельный земле. В верхнее переднее (по ходу движения) отверстие вставить плоскую отвёртку, нащупать нижнюю часть клинышка механизма саморазведения, и, используя отвёртку как рычаг, поднять его вверх.

Кстати, коротко об устройстве и работе механизма саморазведения. Он прост, как и всё гениальное. При раздвигании колодок усилием рабочего тормозного цилиндра, между колодкой и распорной планкой открывается дополнительная щель, куда и стремится провалиться клинышек, под воздействием пружинки. Вы отпускает педаль, а упавший клин не даст колодкам полностью сойтись /> />

Теперь, взяв за края барабана, можно его потянуть на себя, при этом постараться предохранить от выпадения наружный подшипник.

Прежде чем отложить барабан в сторону, осмотрите его внутреннюю рабочую поверхность. В идеале она должна быть зеркальной, без канавок и повреждений. Буртик образуется практически всегда, не стоит обращать на него внимания. Однако надо помнить, что допустимый износ любого барабана – всего 1 мм на диаметр . То есть если на Гольф-2 диаметр нового барабана – 180 мм, то при 181,5 можно смело выбрасывать.

Так же во внутренней части барабана должно быть сухо, наличие жирных пятен свидетельствует о течи тормозного цилиндра, или о выдавливании смазки из под сальника внутреннего подшипника.

Теперь смотрим на открывающиеся взору внутренности. Чистота и сухость должна радовать глаз.

Если же есть следы подтекания тормозной жидкости, необходимо поменять рабочий тормозной цилиндр. Однако и на видимое благополучие не надо сразу покупаться. Аккуратно надавите на один поршенёк – он должен легко утапливаться, а противоположный при этом наоборот, вылезать. Поддеваем краешек пыльника на цилиндре, и заглядываем: а так ли там красиво, как снаружи?

Допустим, настал момент прощаться с этой деталью. Не надо грустить, новая вас будет лучше останавливать. Для замены цилиндра нужен ключ на 11 мм, и шестигранник на 5. Главное –качественно очистить внутренность болтиков, фиксирующих цилиндр, что бы как можно глубже вставить шестигранник. Не лишним будет слегка обстучать корпус цилиндра в районе резьбы. Открутили. Теперь страгиваем тормозную трубку на входе в цилиндр. Если штуцер стронулся, но пытается крутиться вместе с самой трубкой, есть два выхода: ломать и менять трубку, или скрутить со штуцера сам цилиндр, вытолкнув его из посадочного гнезда, и потом навинтить новый. Но лучше всё-таки поменять трубку. После установки нового цилиндра не требуется никаких священнодействий с педалью тормоза для удаления воздуха, достаточно открыть штуцер прокачки, и дать ТЖ немного протечь. Воздух выйдет сам.

Теперь внимательно смотрим на колодки. Степень износа можно оценить и визуально, но главное, на что надо обратить внимание – на равномерность износа. Разная толщина накладки в верхней и нижней частях колодки говорит о чрезмерном износе самого барабана, и обходиться просто заменой колодок уже не советую, выкинутые на ветер деньги.

Для снятия колодок можно использовать простые пассатижи, я в своих сделал два пропила для лучшего захвата. Удерживая солдатик с обратной стороны пальцем, верхнюю тарелку необходимо слегка утопить и провернуть на 90 градусов.

Затем теми же пассатижами вывести нижние части колодок из под фиксатора, и потянув вниз, снять с рабочего цилиндра. В идеале поршеньки сами вываливаться не должны, но лучше подстраховаться, и стянуть их хомутиком (можно использовать старое стопорное кольцо от переднего ступичного подшипника).

Когда освободите тросик ручника от зажима в колодке, обязательно проверьте лёгкость его хода, утопив и потянув на себя пару раз. Если ход тяжелый, лучше трос заменить, так как возвратная пружинка на нём слабая, и при интенсивном пользовании стояночным тормозом клинящих колёс мы не получим, но убыстренный износ колодок гарантирован.

Обязательная замена при установке новых колодок. И рекомендация от TRW: замена раз в два года.

И ещё одну деталь надо проверить, пользуясь случаем – цапфу. Как следует протрите её ветошью, и осмотрите посадочные поверхности подшипников. На них не должно быть видно следов от вращения внутренних обойм. В противном случае ступицу лучше поменять, что бы не разориться на регулярной замене подшипников.

на Golf III нет медных пятаков, и там часто кроется причина скрипа при нажатии и отпускании педали тормоза. Но есть альтернативный способ борьбы со скрипом ещё один немаловажный аспект: клин в механизме натяжения на гранях имеет насечки, которые, в помощь небольшой пружинке, призваны удерживать от выдавливания вверх, под усилием пружин, сводящих сами колодки.Если не знать, то рассмотреть эти шлицы на вынутом клинышке практически невозможно.

Поэтому требуется дополнительная очистка жесткой карчёткой. Если же насечки уже съедены коррозией ли стёрлись, клинышек лучше всего поменять.

В противном случае ход педали тормоза будет больше, а эффективность торможения – ниже.

Ну и последняя, но не менее важная деталь: распорная планка. Со временем колодки стачивают те места, в которые упираются, из-за чего увеличивается расстояние до барабанов.

При замене колодок постарайтесь не забыть, какая пружинка куда крепится. Иначе можно получить неработающую конструкцию. Обратная сборка начинается с фиксации тросика ручника. Я делаю это так: пассатижами хватаем за кончик троса, а кусачками отодвигаем пружинку на пару сантиметров, и фиксируем, аккуратно прикусив(главное – не перестаратьсяJ)

Затем заводим тросик в прорезь и отпускаем пружинку.

После снимаем фиксатор с поршеньков тормозного цилиндра, аккуратно (!) заводим на него верхнюю часть колодок, заводим нижние части за фиксатор, вставляем «солдатики».

Если есть необходимость в замене ступичных подшипников, делаем это так

Перед установкой барабана клинышек механизма само разведения необходимо полностью поднять вверх. И ещё раз убедитесь в чистоте поверхности оси ступицы.

Надели барабан, отрегулировали подшипник. Зашплинтовали, надели защитный колпачок. Кстати, делать это надо постукивая не по центру, а по ободу, желательно через специальную оправку (в противном случае есть риск, что он отвалится).

При наличии регулятора тормозных усилий на задний контур ложится лишь только часть нагрузки, так что особых предосторожностей для прикатки колодок не требуется.

Регулируем ручник автомобиля Ауди 80 Б3 на дисках или барабанах

Многие автолюбители иномарки Audi 80 B3 имели дело с такой операцией, как регулирование ручника. Есть различие в настройке для дисковых и барабанных тормозов. Об этом пойдет речь в следующих пунктах.

Настройка ручного тормоза на авто с тормозными барабанами

Для того чтобы настроить ручник, первым делом необходимо снять колесо. Следующим этапом клин механизма саморазведения поднять вверх. Это делается при помощи отвертки, которую необходимо вставить в одно из отверстий болта колеса, и подымаем клин.

Сделав эти нехитрые движения, последующим шагом будет прокручивание муфты натяжки тросика, при этом не забывать, систематически, крутить барабан руками. Когда появится ощущение, что колодки подвелись к барабану, необходимо будет подтянуть ручник и затем его отпустить. Эту процедуру сделать пару раз.

Когда попробовали прокрутить барабан, и это получилось легко, необходимо провернуть еще на пару оборотов муфту натяжения.

Настройка ручника на авто с дисковыми тормозами

Владельцам автомобилей с дисковыми тормозами повезло больше: регулировка происходит намного легче. Нужно, всего лишь, прокручивать муфту до того момента пока шары на окончаниях тросов не уткнутся в рычаги на суппортах. Необходимо, чтобы рычаг прикасался к ограничителю или был на расстоянии не более чем на 1,5 мм от него.

Ремонтируем привод ручника Audi 80

Во время настройки тросика ручника основной проблемой становится откручивание гайки регулировки. Причиной данной трудности является влияние на штангу с гайкой агрессивной атмосферное среды, что приводит к коррозии металла. Для штока с резьбой М6, подверженного коррозии, достаточно небольшого усилия, чтобы его переломать.

Решение данной трудности будет описано дальше.

Хорошо если на штоке осталось, хотя бы сантиметр резьбы. Если больше, то обрезаем излишки.

С помощью плашки М6 (шаг 1,25) необходимо нарезать новую резьбу. Так как места для рукоятки плашки мало, то используем круглогубцы. Вставляем их во внутренние отверстия и режем резьбу.

Все, что необходимо можно приобрести на авторынке. Понадобится штанга или болт М6х1,25, длинной в районе десяти сантиметров. Еще будут нужны две гайки М6 х1,25 и две муфты с такой же резьбой. Муфта это такая же гайка, только в 5 раз длиннее.

Имея все необходимое, приступаем к пошаговому ремонту:

Прикручиваем на изготовленную резьбу, до упора, гайку
После гайки, накручиваем муфту
Отмеряем промежуток между муфтой и тросовым креплением
Режем нужный отрезок штанги
Вкручиваем в муфту штангу до упора, а сверху зажимаем второй гайкой
С помощью рожковых ключей затягиваем гайки с обеих сторон муфты
Вставляем в крепеж тросов изготовленную новую штангу
На свободный конец накручиваем оставшуюся в запасе муфту

Муфта предпочтительнее гайки. Из-за большей площади накручивания, защита резьбы увеличивается.

Сделав все рекомендации, описаны выше, следующим действием будет правильная настройка ручника.

Подбираем трос ручника Ауди 80 Б3

Тросики имеют разные размеры. Так, что приобрести первый попавшийся не получится.

Существует несколько способов, чтобы его подобрать:

По году выпуска и модификации учитывая объем двигателя машины
По номеру кузова автомобиля
Зная номер артикула (номер запчасти)

Чтобы избежать проблемы с новыми тросами и после их установки работал ручник, необходимо сразу определить, какие тормоза на задней балке. Ведь длина зависит не от того, что тросики оригинал или аналог, а именно от вида тормозов. Когда на автомобиле стоят барабаны, то габарит троса в районе от 1578 мм до 1600 мм. В случае, когда установлены диски, длина будет больше, от 1722 мм и выше.

Почему не держит ручник (не работает стояночный тормоз). Основные причины

Если честно «ручник» или ручной тормоз, в городе не особо нужен, особенно если у вас автомобиль на автомате и вас там есть режим паркинга. Да и на механике, в основном водители ставят машину на передачу. Почему? Да все просто – климат у нас суровый, а поэтому если поставить стояночный тормоз, зимой, то можно попасть в неприятную ситуацию – они банально примерзнут к задним барабанным тормозам. Однако как учит нас ПДД, ставить его нужно, чтобы избежать аварийных ситуаций, например оставили вы машину на нейтральной передачи, ручник поставить забыли – УШЛИ, а она покатилась. Тут и до аварии недалеко! Поэтому при прохождении ТО обязательно проверяется этот элемент торможения, если не работает (не держит) то технический осмотр вы не пройдете. Но почему такое происходит, какие есть причины? Давайте разбираться …

СОДЕРЖАНИЕ СТАТЬИ

Ручник или ручной тормоз, это просто бич на наших ВАЗ. Очень часто получается так, что вы задираете ручку этого тормоза, а ничего не происходит – то есть автомобиль катится.

При прохождении технического осмотра существует золотое правило:

Неисправные машины отправляют ремонтироваться либо подтягивать ручник, без него никак.

Как работают?

Смотрим небольшое видео, станет понятнее.

Гидравлика или механика

Стоит отметить, что на данный момент не все задние тормоза являются тросовыми или механическими, сейчас есть довольно большое количество ручников, которые работают на гидравлике, особенно это актуально для задних дисковых тормозов, а не барабанных. В гидравлике дублируется работа основной системы торможения.

То есть когда вы поднимаете ручку, то специальным поршнем создается давление на задние диски и они блокируются. Если в такой системе не работает ручник, то причины значительно отличаются от механического собрата.

Причины, по которым не работает ручной тормоз

Зачастую причины банальны, и работы собственно на 10 минут (про это чуть позже), а сейчас перечислю основные моменты:

Износ задних тормозных колодок. Обычно сопровождается скрежетом при торможении. Тут подтягивай, не подтягивай тросик, ничего не получится. Нужно для начала заменить колодки, желательно сразу на обоих колесах, ибо они изнашиваются равномерно.

Неправильно отрегулированный стояночный тормоз. Бывает и такое, просто ослаблен регулировочный болт – нужно подтянуть.

Клин троса в оболочке. Такое часто происходит от времени, и зачастую проявляется на 5 летних и более «старших» машинах. В дело в том, что между оболочкой и самим тросом попадает влага, после чего ржавчина и тросик клинет в оболочке. Здесь есть два пути, либо его смазать и разработать, чтобы он ходил нормально. Либо стоит заменить тросики на новые.

По опыту знаю, что в основном это первые четыре причины. Например, на наших ВАЗ, очень часто от времени ржавеет тросик в оболочке, либо его рвет, ну и подтягивать нужно вовремя.

Сколько стоит подтянуть ручник и можно ли сделать самому?

Собственно вопрос риторический, как вы понимаете в различных регионах, стоимость может гулять от 200 до 1000 рублей. Например, в столице, цена зачастую 500 – 1000, а вот в регионах можно и за 250 рублей подтянуть.

Да и если честно, то работы самому буквально на несколько минут, главное найти яму или подъемник, ключ на 10 и вперед. Нужно подтягивать средний болт, тот который находится в середине, он ручника, закручиваем гайку и тем самым натягиваем тросы.

Конечно, если они заржавели или их порвало, то тут все намного сложнее, лучше довериться мастеру, потому как замена тросиков от задних барабанов, дело совсем не легкое.

НА этом все, читайте наш АВТОБЛОГ, думаю прояснил ситуацию.
