Разбираем салон ФФ3

Предлагаю в этой теме делиться опытом по разбоке всего и вся в салоне наших федь, для того чтоб не искаться по разным темам.

тюнинг интерьера, разборка салона, разборка двери, разборка панели, торпеда, салон, салон ФФ3, разбираем салон

Ребят, а на универсале потолок ни кто не снимал?
Как там обивка задних стекол снимается? Как на Ф-2 там винтов нет.

В теме про шумку про это нет.

30 авг уста 2012

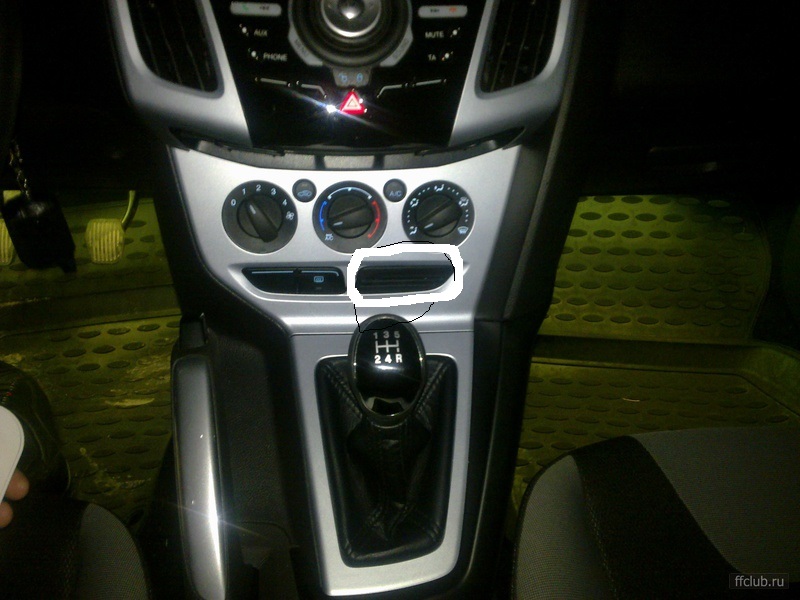

Та я просто надеялся, что можно без снятия центральной сделать это!! Но все равно спасибо!

7 сент ября 2012

По универсалу добавлю разборку задней части.
Что б было видно как крепятся панели, показываю их заднюю часть:

Самая задняя стойка:

Сначала отрывается угол нижней серой панели, потом она выходит сначала с низу, потом два уса сверху.

Облицовка задней стойки (где голова заднего пассажира). Вид сзади:

Средняя стойка (где ремень):

Релинги крепятся на 4-х шпильках М6 с гайками:

Штатная антенна крепится винтом М6 через отверстие квадратом 16х20 мм.:

Вторая антенна запитана тут:

Шумка наклеена местами и криво:

В усилителях крыши ржавчина с завода:
(Похоже валялись месяц на улице.)

8 сент ября 2012 2 июня 2013

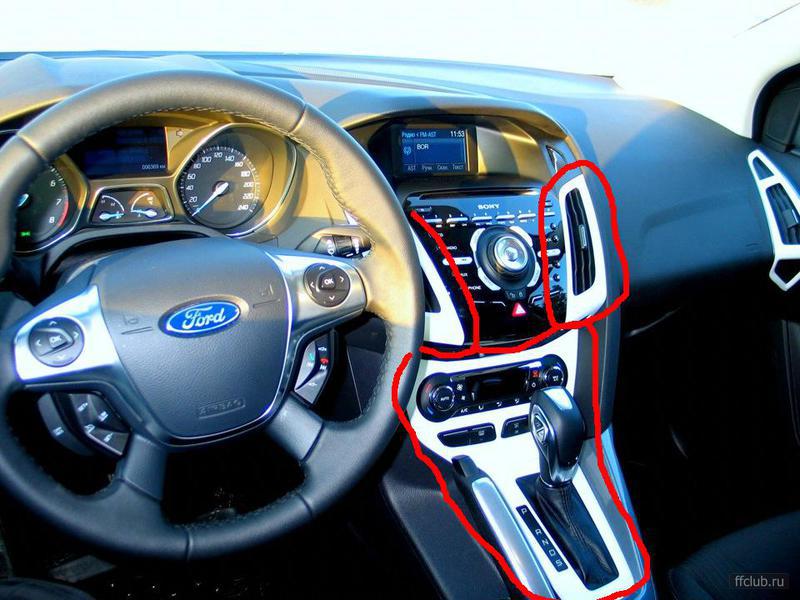

Коллеги, был бы очень благодарен, если бы кто-нибудь рассказал, как снимаются указанные части?

22 сент ября 2012

Как снять серую панель, что над педалями:
( под рулевой колонкой)
Сначала отодвинуть уплотнительную резину двери.
Можно вынуть нижний бардачек, что б не мешался.
Потом снимается крышка с торца торпеды:

Под ней один саморез "под торкс". С защелкой.
Потом нужно верхнюю часть протянуть на себя и выдернуть 4 защелки.

Потом , если надо снять полностью, 3 защелки ( типа петель) снять снизу, надавив на них пальцем с обратной стороны:

Снятие и установка рулевой колонки Ford Focus 3

Рулевая колонка - один из важнейших элементов обеспечения безопасности дорожного движения, поэтому заменяйте установленные в рулевой колонке валы или колонку в сборе при наличии следующих дефектов:

- деформация или повреждение промежуточного вала, люфт в карданных шарнирах, повреждение его клеммовых соединений с валом-шестерней рулевого механизма и с рулевым валом;

- деформация или повреждение рулевого вала и корпуса рулевой колонки, повреждение шлицевого соединения рулевого вала со ступицей рулевого колеса;

- повреждение механизма регулировки положения рулевой колонки.
Вам потребуются: ключ «на 10», торцовые головки «на 10», «на 13».
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Снимите нижнюю накладку панели приборов

3. Снимите кожух рулевой колонки.

4. Снимите рулевое колесо, предварительно установив его в положение, соответствующее прямолинейному движению.

5. Снимите подрулевые переключатели в сборе с контактным кольцом.

6. Отсоедините правую.

7. . и левую колодки жгутов проводов от блока замка зажигания.

8. Отсоедините от рулевой колонки держатель жгута проводов и отведите жгут в сторону.

9. Выверните стяжной болт соединения промежуточного вала рулевой колонки с валом рулевого механизма.

10. Извлеките болт.

11. . и снимите нижний шарнир с вала рулевого механизма.

12. Выверните два верхних.

13. . и два нижних болта крепления рулевой колонки.

14. Снимите рулевую колонку, разъединив вал колонки и рулевой вал.
15. Установите детали в порядке, обратном снятию.

Источник: Руководство по эксплуатации, техническому обслуживанию и ремонту в фотографиях серия «Ремонт без проблем» Третий Рим

Защита от угона Ford Focus 3 – серьезное мероприятие

Ford Focus – постоянные посетители установочных . Среди причин частого обращения – большое количество автомобилей этой модели в городе, официальная статистика угонов (их часто угоняют) и «сарафанное радио». Первый всплеск «фокусовской» активности наблюдался после неудачной попытки угона одного из них, принадлежащего нашему клиенту, при этом сам автомобиль был основательно раскурочен. Владельцы часто не хуже угонщиков знают о существовании слабых мест в охране именно этой модели и обращаются за помощью к специалистам.

Владелец нового Ford Focus 3 2013 года обратился к нам не впервые – когда-то он поручал нам защиту своего старого Фокуса. Предыдущий автомобиль отслужил свое и был продан, а нам было поручено оснастить его наследника всеми необходимыми средствами защиты. Требования: недорого (соответственно классу и стоимости автомобиля), но чтобы удобно и эффективно.

По независящим от нас обстоятельствам установка выполнялась в два этапа. В первый раз клиент приехал к нам для установки замка капота и иммобилайзера.

Статистика угона Ford Focus

Ford Focus на протяжении последних лет был одним из самых популярных автомобилей в России. Этому способствовала низкая цена, хорошее качество и надежность автомобиля.
Вместе с этим, он стал и лидером по количеству угонов. По статистике в 2020 году Форд Фокус занимает от 2 до 4 места среди самых угоняемых автомобилей. Основное количество угонов фиксируется в Москве и Санкт-Петербурге. Как правило, угнанный Focus разбирают на запчасти и реализуют как комплектующие.

Как угоняют Ford Focus?

Угнать Фокус, имеющего только штатные средства охраны преступникам не составляет труда:

• попасть в автомобиль можно либо свернув личинку, либо просверлив небольшое отверстие рядом с ней;

• при помощи даже самой простой «заводилки», подключаемой в диагностический разъем деактивируется штатный иммобилайзер;
• разблокировать руль можно просверлив отверстие в нижнем кожухе (как на фото)

Угонщик не стал сворачивать замок зажигания, а снял нижний пластиковый кожух рулевой колонки и высверлил блокиратор.

или же свернув личинку замка зажигания специальной сверткой;

• остается соединить нужные провода или же, свернув личинку, завести автомобиль и уехать.

В случае если Focus имеет недорогую сигнализацию, установленную у дилера, то деактивировать ее угонщику не составит труда в считанные минуты.

Преступники используют кодграбберы и глушилки сигнала, чтобы владелец не был проинформирован об угрозе угона. Также используется прием замены ЭБУ автомобиля на новый с уже прописанными ключами.

Отключение сигнала о непристегнутом ремне

Итак, давайте более детально остановимся на различных функциях и расскажем, как их самостоятельно активировать.

Процедура активации этой функции стандартная. Для начала вставляем ключ в замок зажигания и закрываем все двери. Коробка передач должна быть переведена в нейтральное положение в случае механики и в режим парковки, если на Фокусе 3 стоит автомат.

После этого нужно следовать такому алгоритму:

• отстегиваем ремень безопасности с водительской стороны;
• переводим ключ во второе положение, но машину не заводим;
• ждем 20 секунд, после чего пристегиваем и отстегиваем ремень 9 раз

Что нужно знать для прокачки сцепления Форда Фокус 2

На выполнение этих действия дается 1 минута. Для того чтобы программирование прошло успешно, ремень должен остаться не пристегнутым. Крайне важно вынимать ремень полностью, иначе активация функции не будет выполнена.

Если вы все сделали правильно, то на приборной панели лампочка ремня безопасности должно три раза потухнуть и загореться. Это является подтверждением того, что процедура была выполнена успешно. После этого выключаем зажигание, что является последним этапом.

Как защитить от угона Форд Фокус?

Чтобы обезопасить свой автомобиль от автоворов необходимо установить охранное оборудование, причем делать это следует не у дилеров, где установка сигнализаций поставлена на поток, а в специализированных центрах, таких как Автостудио.

Защита должна быть комплексной и сочетать как механические устройства (замки капота, блокираторы руля), так и электронные охранные комплексы от ведущих производителей (например, StarLine, Pandora).

Подобрать охранный комплекс на Ford Focus

Сигнализация должна иметь защиту от взлома кодграббером, двустороннюю связь с владельцем, чтобы своевременно оповестить его о попытке взлома автомобиля. Эффективны сигнализации или внешние иммобилайзеры, поддерживающие противоугонные метки. При установке сигнализаций целесообразно отсоединить личинку замка, тем самым усилить степень защищенности автомобиля к взлому водительской двери сверткой.

Угонщики сверлят отверстие для того, чтобы открыть дверь

К установке таких устройств следует подходить индивидуально и нестандартно, что создаст дополнительные проблемы для угонщика, а значит повысит шанс, что автомобиль не будет угнан.

Популярная модель сигнализации для Форд Фокуса Pandora DX-90B

Исключить возможность прописать дополнительный ключ через диагностический разъем можно защитив сам разъем путем блокировки цифровой шины

Более подробно о способах блокировки диагностического разъема мы писали ранее.

Не помешает также дополнительно защитить ЭБУ, установив стальной кожух на него.

Так же эффективным элементом защиты от угона Фокуса является блокиратор руля Гарант.

Замок данного устройства надежно блокирует вал руля с помощью специальной муфты и стопора, тем самым не позволяя повернуть рулевую колонку. Демонтировать такой блокиратор в короткое время угонщику проблематично, а значит, с большой вероятностью он прекратит попытку угона и покинет автомобиль.

Чтобы деактивировать сирену и удалить установленные блокировки двигателя угонщику нужно лишь отогнуть декоративную решетку радиатора и провернуть штатный замок капота. Для предотвращения подобного, рекомендуем установить внешний электромеханический замок капота.

Специалисты Автостудио ведут статистику угонов автомобилей владельцев, обратившихся за установкой охранной системы!

Нами было оборудовано сигнализациями сотни Фокусов, некоторые из них можно увидеть по ссылке.

За период работы было зафиксировано несколько неудачных попыток угона Ford Focus, оборудованных охранными системами в Автостудио.

Попытка 1 Попытка 2 Попытка 3

Владельцев спасло от утраты автомобиля именно то, что угонщики столкнувшись с нештатными системами защиты прекратили попытку угона и оставили автомобиль.

Установка сигнализации Ford Focus с 2020 года ресталинг

Точки подключения Ford Focus с 2020 года, комплектация Titanium с АКПП

Устанавливаем сигнализацию с запуском двигателя и CAN модулем — StarLine A93 CAN

1. Для доступа к блоку ВСМ снять перчаточный ящик. Для этого сначала снять правую боковую накладку передней панели (на защёлках) и отвернуть один саморез под ней. Затем открыть перчаточный ящик и отвернуть два самореза крепления в верхней его части. Далее снять декоративную накладку под блоком ВСМ (на клипсах). Затем отвернуть два самореза крепления перчаточного ящика снизу и вынуть его (на защёлках).

2. Для доступа к жгуту проводов слота аварийного запуска, снять правую боковую накладку центрального тоннеля. Для этого сначала снять декоративную заглушку клипсы крепления боковой накладки. Затем снять саму клипсу крепления и снять боковую накладку центрального тоннеля

3. Установить антенный модуль со встроенным датчиком удара и наклона на лобовом стекле, светодиод на правой стойке. Сервисную кнопку скрытно установить в любом удобном месте.

4. Установить под капотом сирену (крепить на саморезы) и датчик температуры двигателя (с помощью пластиковых стяжек). Провода в салон проложить через штатный уплотнитель с правой стороны моторного щита. Для установки сирены необходимо снять правую блок-фару (крепление на двух саморезах).

Читать далее: Чернение резины на авто своими руками — как чернить чем в тч глицерином способы

5. Центральный блок охранно-телематического комплекса StarLine закрепить на пластиковые стяжки слева за перчаточным ящиком.

6. Выполнить подключение массы охранно-телематического комплекса StarLine под штатную гайку крепления подушки безопасности пассажира.

7. Выполнить подключение СAN-шины охранно-телематического комплекса StarLine в жгуте белого разъёма справа от блока BCM

8. Выполнить подключение альтернативного управления аварийной сигнализацией (чёрно- белый провод разъёма Х3 охранно-телематического комплекса) в жгуте разъёма С3 блока ВСМ.

9. В жгуте проходящем над блоком ВСМ и жгуте разъёма С3 выполнить подключение цепей запуска двигателя согласно Схеме 1

10. Для обхода штатного иммобилайзера вынуть элемент питания из ключа и поместить ключ в модуль обхода иммобилайзера StarLine BP-03. Затем выполнить подключение модуля обхода в разрыв любого провода антенны аварийного запуска в жгуте разъёма за правой боковой накладкой центрального тоннеля.

11. При установке модуля временного отключения иммобилайзера StarLine BP-05 вынуть элемент питания из ключа и, соблюдая полярность, выполнить подключения на плате ключа согласно Схеме 4 инструкции по установке модуля ВР-05.

12. Выполнить подключение питания охранно-телематического комплекса и силового модуля автозапуска в жгуте разъёма С5 на блоке ВСМ. Данные соединения рекомендуется выполнять методом пайки.

Сигнализация на Ford Focus

На данную модель автомобиля подходят практически все современные сигнализации, представленные на рынке.

Выбор сигнализации зависит от возможностей и предпочтений владельца по ее функционалу.

Так, если вы хотите быть всегда в курсе о состоянии защиты вашего автомобиля и получать уведомления на телефон, стоит обратить внимание на модель сигнализации StarLine S96 BT GSM с возможностью управления через бесплатное мобильное приложение.

При ограниченных финансовых средствах, но желании получить максимум удобства при эксплуатации автомобиля, стоит обратить внимание на бюджетные варианты от Старлайн или Пандоры, которые поддерживают автозапуск на Форд Фокус. Это StarLine A93 2CAN+2LIN и Pandora DX-90BT.

Для оптимального подбора сигнализации обратитесь к нашим специалистам, позвонив по телефону.

Программирование брелоков

Форд Фокус 3 может управляться с пульта, причем их количество ограничено. При покупке машины в комплекте идет 2 ключа. Помимо этого, самостоятельно можно приобрести еще другие брелоки и самостоятельно их запрограммировать. В сумме допускается использование не более 8 пультов. Для того чтобы выполнить активацию ключей, необходимо находится внутри Фокуса.

Почему может не заводиться Форд Фокус 3: основные причины

После этого пристегиваем все ремни безопасности, закрываем двери и окна. Это нужно для того чтобы избежать каких-то непредвиденных конфликтных ситуаций в работе электрооборудования в ходе программирования. Когда все готово, выполняем следующие действия:

• вставляем ключ в замок заживание и устанавливаем его во второе положение, причем такую манипуляцию нужно выполнить 4 раза за 6 секунд;
• далее возвращаем ключ в исходное положение и получаем 10 секунд на выполнение настройки брелоков (активация режима программирования должна сопровождаться определенным звуковым сигналом);
• нажимаем на кнопку пульта, которую мы хотим запрограммировать, после чего произойдет подтверждающий сигнал.

На этом процесс практически окончен. Для завершения процедуры нужно либо подождать 10 секунд и ничего не делать, либо повернуть ключ в замке и включить зажигание. Настройка всех остальных брелоков осуществляется по такому же алгоритму. Отметим, что после этого нужно выполнить программирование всех остальных ключей, включая те, которые шли с завода. Открывать замки можно будет только с тех пультов, которые были по-новому настроены.

Помните, что всегда может произойти какой-то сбой и выполнить настройку не получиться. В итоге, все ключи перестанут работать или возникнет другая проблема. В таком случае, нужно будет выполнить процесс заново, следуя всем рекомендациям. Это также возможный вариант развития событий.

Ремонт и замена рулевой рейки Ford Focus 3

С самого изобретения автомобиля для его управления использовалась рулевое колесо. Это изобретение оказалось настолько удобным, что будет стоять в машинах еще десятилетия. Однако как вращательное движение от руля передается непосредственно на колеса, знают далеко не все автомобилисты. Эту задачу выполняет специальный агрегат – рулевая рейка. Ее поломка может привести к серьезным последствиям, при этом вплоть до потери управляемости на большой скорости. Чтобы этого не произошло, необходимо знать основные признаки и причины поломки, а также как снять и разобрать рулевую рейку Форд Фокус 3. Умение сделать самостоятельный ремонт позволит вам сэкономить тысячи рублей на услугах сервисных центров.

Предназначение и виды узла

Для начала сделаем небольшой экскурс в теорию. Рулевая рейка – это специальный механизм, который используется для передачи усилия с руля на колеса, позволяя поворачивать последние прямо из кабины. В общем случае рейка состоит из цилиндра, в котором установлена зубчатая рейка, часть вала, приходящая со стороны руля. В конструкцию входят пружины, сальники, фиксаторы подшипников и другие элементы. Таким образом, рейка состоит из целого набора мелких деталей, поэтому выход из строя хотя бы одной из них может неблагоприятно сказаться на управляемости автомобилем.

Существует несколько разновидностей рулевых реек, каждая из которых имеет свои особенности. В классификацию по типу входят:

• Механическая. Самый простой и дешевый механизм. Вращение колес осуществляется только с помощью приложенной силы водителя, поэтому такой руль достаточно трудно и долго вращать. Если в конструкции имеется передаточный механизм, то вращении становится легче. За счет максимально простой конструкции отличаются надежностью и дешевизной ремонта.
• С гидроусилителем. В конструкции рейки используется специальный насос, который упрощает вращение руля. Также при попадании в яму удар погасит гидроусилитель, поэтому водитель практически не ощутит вибраций на руле. К минусам относится ухудшение чувствительности управления.
• Электрический усилитель (ЭУР). На замену гидравлики установлен электрический мотор. Это одни из самых дорогих реек, которые не подвержены морозам. Они имеют высокую эффективность. Отсутствие различных сальников и рабочих жидкостей существенно упрощает эксплуатацию узла.

На Ford Focus 3 установлена именно ЭУР, поэтому будьте готовы, что покупка оригинальной рейки может сильно ударить по вашему кошельку.

Когда производится замена рулевой рейки

Срок службы рулевой рейки во многом зависит от условий эксплуатации. Четкого регламента по замене не представлено, поэтому у водителя есть только два способа: обращать внимание на симптомы, характерные для поломки рулевой рейки, или с определенной периодичностью ездить на СТО для диагностики.

Замена рулевой рейки Форд Фокус 3 производится в нескольких случаях:

• Полная поломка. Если руль даже не поворачивается или не оказывает воздействия на колеса, срочно необходима проверка состояния узла и замена.
• Высокий уровень износа компонентов. При обнаружении признаков поломки (о них будет рассказано далее) проведите разборку рейки и замените изношенные детали.
• Замена на более дешевый аналог. Если вас достают регулярные проблемы с заводской ЭУР, то можно поставить более дешевый и доступный аналог.

Заменить рейку водители могут самостоятельно, изучив инструкцию и подготовив необходимый материал.

Признаки неисправности рулевой рейки

Чтобы не обращаться за диагностикой в сервисный центр, обращайте внимание на характерные симптомы, которые могут свидетельствовать о проблемах с данным узлом. Сюда входит:

• Глухой металлический стук рулевой рейки Форд Фокус 3. Может говорить о критическом износе направляющих втулок или слабой затяжке крепежных болтов.
• Подклинивания или ступенчатость при повороте руля. Происходит из-за износа внутренних компонентов или сбоя ЭУРа.
• Усилие, оказываемое на руль, не соответствует градусу поворота колес. Чаще всего, причиной становится неправильная работа датчика.
• Самопроизвольное отклонение машины при прямолинейной езде.
• Появление люфта в руле или характерных ошибок на приборной панели, говорящих о проблемах с рулевой рейкой.

Обратите внимание, что в Ford Focus 3 предельно допустимая величина отклонения руля – 17 миллиметров по окружности рулевого колеса. Если фактический люфт оказался больше, срочно проверяйте рулевую рейку.

Что покупать

Специалисты Ford рекомендуют заказывать оригинальную рулевую рейку, которая спроектирована специально для модели Focus третьего поколения. При этом будьте готовы, что такая деталь будет стоить от 15 тысяч рублей, поэтому при обнаружении стука и наличии гарантии смело обращайтесь в дилерский центр. Многие водители добивались от сервисного центра полной замены рулевой рейки по гарантии, что является самым оптимальным решением проблемы.

Если денежные средства ограничивают, то можете поискать восстановленные рулевые рейки. Некоторые мастерские покупают сломанные или слишком изношенные узлы, после чего выполняют полный ремонт рулевой рейки «Форд-Фокус» 3. Стоимость восстановленный деталей, как правило, в 2 раза меньше новых, поэтому при уверенности в качестве восстановления есть смысл покупать такие рейки.

В случае выполнения ремонта вам понадобится приобрести специальный ремкомплект, цена на которых составляет несколько тысяч рублей. Как правило, в него входят втулки, различные уплотнительные кольца и тому подобные расходники. При этом необходимо покупать ремонтный комплект строго под установленную в машине рулевую рейку.

Обратите внимание, что стук в рейке Форд Фокус 3 может быть «косметическим». Многие водители жалуются на эту проблему, при этом официальные представители Ford не дают конкретных объяснений, ссылаясь на особенности конструкции. Во многих случаях даже абсолютно новая рейка с ЭУР может стучать.

Демонтаж рулевой рейки

Чтобы понять как снять рулевую рейку ФФ3 посмотрите небольшое видео - всего 8 минут. Если же такой возможности нет, то под видео есть текстовое описание.

Собираетесь ли вы производить полную замену или дефектовку узла, вам обязательно понадобится снять рулевую рейку. Для этого необходимо поставить автомобиль на подъемник или приподнять его переднюю часть с помощью домкратов. Также подготовьте фонарик или другой осветительный прибор, набор накидных головок и гаечных ключей, плоскую отвертку и тряпки для очистки элементов от пыли и грязи.

Снятие рулевой рейки Форд Фокус 3 включает следующие шаги:

1. Приподняв переднюю часть авто, снимите колеса.
2. Под днищем автомобиля снимите подрамник. Для этого открутите несколько крепежных элементов. После этого можно получить доступ непосредственно к рулевой рейке.
3. Отключите штекер с проводами от рейки.
4. Отсоедините тяги.
5. В салоне в зоне под рулем необходимо открутить еще одну гайку, чтобы отсоединить вал от рейки.
6. Открутите болты, на которых крепится рейка, и осторожно достаньте ее.

Новая деталь устанавливается по аналогичной инструкции в обратном порядке. Проследите, чтобы все крепежи были установлены на место и тщательно затянуты.

Еще несколько рекомендаций по демонтажу:

Восстановительные работы

В большинстве случаев можно обойтись без покупки нового узла. Если у вас достаточно опыта и желания, можно попробовать выполнить обслуживание рулевой рейки в гаражных условиях. Процедура включает следующие действия:

1. Снимите клеммы с аккумуляторной батареи, выровняйте рулевое колесо. Далее открутите головкой на 10 рулевой кардан, зафиксировав руль ремнем безопасности. Снимите рейку и зажмите ее в тисках.
2. Установите метку, чтобы при установке правильно поставить узел, ведь рулевое колесо должно быть только в определенном положении. Открутите три гайки Т-30 на крышке распределителя, гайку прижимного механизма, заглушку и гайку распределителя. Демонтируйте шесть винтов E-30 электрического мотора и уберите его в сторону.
3. Извлеките вал рулевой рейки из корпуса и зафиксируйте его в тисках. При помощи отвертки снимите шкив шнекового подшипника, после чего открутите гайку.
4. Отполируйте вал, замените шарики при их сильном износе (их количество 85 штук).
5. Проверьте ремешок рейки на наличие надрывов и повреждений. При необходимости замените его или проведите натяжку.
6. Смажьте шнек подшипников специальной смазкой с рабочей температурой от -40 до +160 градусов Цельсия.
7. Проверьте целостность пыльников и все детали на наличие люфтов.
8. Установите новый подшипник и соберите полностью рулевую рейку.

Это основные процедуры по обслуживанию рулевой рейки на Ford Focus 3. На работу может уйти несколько часов, поэтому выделите для этого дела свой выходной.

Как только рулевая рейка будет установлена, проведите тест-драйв машины. Проверьте курсовую устойчивость и наличие стука. Если проблему устранить не удалось, обратитесь в сервисный центр для диагностики. В мастерских механики могут замерить шумы от рулевой рейки и сравнить полученные данные с эталонной диаграммой.

Как продлить срок службы рулевой рейки

Чтобы как можно реже проводить обслуживание или замену рулевой рейки, рекомендуем придерживаться нескольких важных советов:

1. Избегайте по возможности резких торможений и особенно остановки посредством упора в бордюр. В таких ситуациях передние колеса испытывают повышенные нагрузки, которые частично передаются и на рулевую рейку. Это неблагоприятно сказывается на конструкции, увеличивая люфты деталей.
2. Избегайте резких поворотов при движении на больших скоростях от 100-120 километров в час.
3. Двигайтесь максимально медленно по проселочной дороге. Одна из главных причин поломок рулевых реек – это плохие дороги с многочисленными ямами и колдобинами. Переменные вибрации и удары существенно сокращают срок эксплуатации.
4. Делайте профилактически осмотр пыльников каждые 20-40 тысяч километров пробега.

Если вы обнаружили явную неисправность, своевременно примите меры. Ухудшение отзывчивости управления в экстренных ситуациях может стоить вам жизни. Рулевая рейка – это ключевой элемент в системе управления автомобилем.

Заключение

Замена рулевой рейки на Форд Фокус 3 может быть сделана даже обычными водителями в гараже. Для работ понадобится яма или подъемник, домкраты и набор инструментов. Однако предварительно рекомендуем разобрать узел, возможно, очистка от пыли, замена подшипника и втулки поможет решить проблему.

Если обслуживание не помогло, направьтесь на диагностику. Только после подтверждения, что старой рейки пришел конец, покупайте новую деталь. При ограниченном бюджете можете заказать восстановленные модели, но делайте это только у проверенного поставщика или магазина. Как показывают многочисленные отзывы владельцев Ford Focus 3, иногда даже установка новой втулки не устраняет стуки.

Подрулевой шлейф фокус 3 ремонт

Снимаем полку под панелью при­боров со стороны водителя (см. «Монтажные блоки предохраните­лей и реле»).

Отворачиваем три винта крепления кожухов рулевой колонки.

Отверткой с тонким лезвием отжимаем по одному фиксато­ру крепления кожухов с обеих сторон.

. и снимаем нижний кожух.

Поднимаем верхний кожух.

. снимаем левый переключатель с кронштейна.

Нажав на фиксатор.

. отсоединяем колодку прово­дов от переключателя.
Аналогично снимаем правый пе­реключатель.
Устанавливаем переключатели в обратной последовательности.

Данный пост может служить инструкцией для рукастых людей, попавших в похожую ситуацию.

Хоть я радиоинженер, но давно и плотно погряз в авторемонте. Имеется весьма достойный сервис, где и трудится в настоящее время ваш покорный слуга. Ну а теперь история, надеюсь, вам будет интересно.

Ниссан Мурано Z50 (фото из интернетов), наш пациент не такой красивый:

Один толковый сервисник решил на своём личном Мурано заменить рулевую рейку. Сделал он это хорошо и быстро, но! Не было бы этого поста, если бы не это НО! Случайно провернул руль и забыл об этом. В руле находится длинный шлейф, смотаный по спирали, дабы передавать электрические сигналы в руль собственно. Думаю для многих из вас это очевидно. Собрал, завёл, прокачал систему — нет гудка, горит ошибка по подушке, не работает мультируль. Всё ясно. Товарисч вздохнул и позвал меня спасать положение. Инструмент в зубы и вперёд!

Изнедрили, разбираем, время позднее, везу домой подопытного. (дочке 4 месяца, поэтому прошу прощения за лишние предметы в кадре) Вот улитка:

А вот что дал проворот руля на оборот больше(косячный кусок шлейфа я отрезал, но фото он):

Естественно и сам шлейф внутри весь перекрутило и перезагибало. Выпрямил, прозвонил. дороги целы. Приступим! Готовим шлейф и приёмную часть, всё зачищать. И да, без третьей руки никак.

Готовим под пайку:

Масочку и под лампу:

Ну а дальше наматываем улитку. Лично я её промазываю силиконом, чтоб ходила. Сматываем в максимум, чуть сдаём назад до центровки. отматываем на 2 оборота. Руль крутиться от нуля право/лево на 1.75 оборота. Проверяем что на 2 оборота вправо/лево ходит без проблем. Собираю, ставлю в авто, тру ошибки, прописываю своим ланчем датчик угла поворота руля в нулевое положение ( он на этой же улитке, его крутили, он сбился).

Вуаля! Спасибо за внимание! Надеюсь, вам было интересно.

Многие воевали с данной проблемой, постараюсь описать варианты косяков и способы их устранения. Данный отчёт актуален для авто с круизом и без. Первое на чём заострю внимание, так это фишки в подушке руля. Многие их тупо вырывают наживую и потом соответственно не доконца вставляют, неподозревая о наличии фиксатора в фишке (на фото он открыт)

Также при проверке шлейфа помните о наличии перемычки между контактами, для снятия статического напряжения

Для починки вам необязательно снимать всю стрекозу с колонки, достаточно снять руль (предварительно поставив колёса прямо), кожуха рулевой колонки, снять датчик поворота руля (если есть ЕСП), отсоединить фишку шлейфа и снять верхнюю крышку самого шлейфа

для этого с наружнего края тянем её вверх и отжимает три фиксатора внутри. Под ней видим такую картину

Как правило со шлейфом две беды, он либо переламывается на внутренней части от времени или неправильной намотки, либо отрывается на наружней части от неправильной намотки. Потом когда буду описывать процес намотки думаю сами всё поймёте. Чтобы отремонтировать шлейф, разберём его, для этого сверху ножом подковыриваем фишку

Далее берёмся за внутреннею часть и тянем её на себя

Получаем шлейф в руках и идем где нам будет удобно. Берём тестер и прозваниваем, изгибая шлейф ищем место перелома (ну если оно неочивидно). ПРЕЖДЕ ЧЕМ ОТРЕЗАТЬ ШЛЕЙФ ПОМЕТЬТЕ ЕГО ПОЛОЖЕНИЕ МАРКЕРОМ , ДАБЫ НЕПРИПОЯТЬ ЕГО ПЕРЕВЕРНУВ НА 180. После когда нашли искомую бяку, отрезаем шлейф и ножом очищаем его конец от изоляции и лудим припоем. В случае отрыва шлейфа от наружки его проще запаять по новому к фишке (для этого фишка вскрывается, выкидывается старый кусок, а новый залаживается по образцу)

С внутренней частью сложней, там есть варианты. Либо находим одну или пару дорожек, зачищаем и подпаиваем. Либо отрезаем шлейф, убираем пластмасу, до живого куска шлейфа, зачищаем и спаиваем между собой. Сори фото этого пока нет, не хотелось портить здоровый шлейф.

Теперь о намотке и установке. Общая информация, руль делает около 1.5 оборота в одну и другую сторону от прямого положения. Многие считают количество оборотов и делят пополам, вцелом это правильно, но есть пару НО о которых постораюсь рассказать и почему этот метод несовсем правильный. После сборки шлейфа, наматываем его крутя почасовой до лёгкого натяжения

Заметте положение почти вверху, но помним что шлейф натянут и так быть недолжно. Поэтому возрощаем шлейф против часовой, до идеально вертикального положения. Затем крутим против часовой и считаем количество полных оборотов, до такого состояния

Порой это положение (заметьте опять не полный оборот и оно не вертикально) очень легко проскакивает дальше и получается перелом шлейфа

Долго так вы не отъездите. Поэтому считаем полные обороты межу положениями которые я указал (их обычно 5), а мы помним что руль делает 3. 5 на 2 не делится (от я показал глубокие познания математики ). Поэтому от последнего положения, ровняем почасовой и делаем два оборота, опять же почасовой. Это и есть положение прямых колёс. Закрываем крышку и собираем всё на место. Постораюсь теперь описать почему именно так. С крайнего второго положения мы возрощаем пол оборота для идеала, шлейф уже ненатянут. Далее делаем 2 оборота по часовой (хотя руль делает 1.5 оборота, это ещё запас от натяжки), это прямое положение колёс. У нас осталось 3 оборота. 2 понятно, это ход руля. А вот третий и есть наша страховка от натяжки и разрыва. Если будет непонятно, то дайте знать запишу тогда видео. Есть три шлейфа без круиза, отдам за пиво и шоколад . Спасибо за внимание, надеюсь что хоть кому-то помог.

Как снять руль на Форд Фокус 2 в домашних условиях?

Всем привет. Сегодня поговорим о том, как самостоятельно снять руль Ford Focus 2 в случае необходимости. Статья будет полезна тем, кто решил заменить рулевое колесо или выполнить его реставрацию, например, перетяжка руля кожей, изменение формы руля и т. д. Чаще всего в процедуре снятия людей пугает подушка безопасности, она же — Airbag. Дескать, а что если она вдруг выстрелит при попытке снятия, или после снятия больше не сработает в аварийной ситуации. Друзья мои, подушка безопасности — это вам не парашют, хотя много общего у них все же есть — они оба спасают жизнь. Дело в том, что подушка снимается без нарушения целостности ее укладки, то есть после правильного, подчеркиваю, правильного демонтажа Airbag, все будет работать, как и прежде.

Для того чтобы снять подушку безопасности на Ford Focus 2 вам потребуется:

1. Головка на "24";
2. Звездочка TORX;
3. Ключ на "10" для того, чтобы открутить "-" клемму АКБ.

Процедура снятия руля на Форд Фокус 2 своими руками — пошаговая инструкция

1. Прежде всего необходимо обесточить машину, для этого снимаем минусовую клемму с АКБ. Для надежности ее можно окутать во что-нибудь, чтобы она, не дай Бог, не съехала назад к аккумулятору.

2. Несколько минут ждем для того, чтобы конденсатор в блоке управления Airbag разрядился, это позволит избежать случайного срабатывания подушки безопасности.

3. Необходимо выставить колеса прямо, для того, чтобы во время снятия вы не нарушили центрации положения рулевого колеса.

4. Далее снимаем пластиковую накладку, для этого достаточно ее просто потянуть на себя. После, легким нажатием на боковины, снимаем и вторую пластиковую накладку-кожух. Эти декоративные элементы соединены между собой вставкой из кожзама.

5. Поворачиваем руль таким образом, чтобы добраться к двум крепежным винтам под отвертку TORX и откручиваем их. После отщелкиваем клипсы в четырех точках, показанных на фото и снимаем Airbag вместе с крышкой, под которой она располагается.

6. После снятия подушки безопасности увидите следующую картину.

7. Отключаем разъемы питания сигнала и подушки безопасности.

8. Используя головку на "24", откручиваем болт крепления рулевого колеса.

9. Перед тем как снять руль, делаем пометки для того, чтобы при установке ничего не перепутать, для этого я использовал водостойкий маркер.

10. Аккуратно тянем руль на себя, освобождая провода, которые нам мешают, и снимаем рулевое колесо полностью.

11. Вот собственно и все. Руль снят, осталось выполнить необходимые работы и произвести установку руля в обратной последовательности.

Как видите, снять руль своими руками на Форд Фокус 2 не так уж и сложно, главное — соблюдать последовательность. У меня все, спасибо за внимание, до новых встреч на Форд Мастер.

Блок предохранителей в реле под капотом Форд Фокус 3

Монтажный блоку расположен с правой стороны возле крыла и стойки.

Блок предохранителей в моторном отсеке схема с обозначениями

Замена предохранителей: описание процесса

Процесс замены предохранителей на Ford Focus 3 – далеко не самая сложная операция. Минимальный набор инструментов и несколько часов свободного времени – вот все, что вам потребуется. Главным образом рабочие предохранители находятся под капотом и в салоне автомобиля. Чтобы понять, какой предохранитель и за что отвечает, следует ознакомиться со схемой.

Совет! В блоке расположены специальные щипцы, при помощи которых можно осторожно достать сгоревший предохранитель для осмотра или замены.

Сам процесс замены не очень сложный. Чтобы выполнить его для моторного блока, выполните пункты, описанные ниже:

1. Снять клеммы с аккумулятора. Важно всегда помнить, что осмотр схемы и замена деталей должна проводиться при отключенной аккумуляторной батареи.
2. Теперь постарайтесь подумать, что именно из внутренней электрики у вас не работает. Это подскажет, где именно искать сгоревший предохранитель.
3. Далее перейдите непосредственно к работе с блоком. Снимите крышку и, руководствуясь схемой расположения ПП, найдите нужный элемент. Пинцетом выньте его и оцените на исправность. Если заметно, что ПП сгорел, замените его на новый. В конце процедуры замены не забудьте подключить аккумулятор.

Блок предохранителей в салоне Ford Focus 3

Большинство предохранителей установ­лено в монтажном блоке, расположенном в салоне под панелью приборов с правой стороны.

Для получения доступа к предохрани­телям и реле, нужно снять защитный кожух, который крепится 2-мя фиксаторами. Для замены предохранителей рекомендуется использовать специальный пластмассо­вый пинцет.

Расположение блока предохранителей

Пассажирский салон

Панель предохранителей расположена с правой стороны под перчаточным ящиком.

Моторного отсека

Блок распределения питания расположен в моторном отсеке.

Багажное отделение

Панель предохранителей находится в багажном отделении за левой колесной аркой.

Cхема расположения предохранителей в салоне Ford Focus 3

№	Ампер	Цвет	Назначение предохранителя
56	20	Желтый	Питание топливного насоса
57-58	—	—	Не используется
59	5	Коричневый	Питание пассивной противоугонной системы (PATS)
60	10	Красный	Плафоны освещения салона, блок управления стеклоподъемниками и наружными зер­калами, лампа вещевого ящика, лампы наружного освещения, электропривод люка
61	20	Желтый	Предохранитель прикуривателя форд фокус 3, задняя розетка для подключения дополнительного оборудования
62	5	Коричневый	Модуль датчика дождя, датчик влажности, зеркало с функцией автоматического затемнения*
63	10	Красный	Адаптивная система круиз-контроля*
64	—	—	Не используется
65	10	Красный	Механизм открывания крышки багажного отделения
66	20	Желтый	Замок двери водителя
67	7,5	Бордовый	Дисплей аудиосистемы
68	15	Красный	Замок рулевой колонки
69	5	Коричневый	Панель приборов
70	20	Желтый	Центральный замок
71	10	Красный	Система отопления и кондиционирования
72	7,5	Бордовый	Электроусилитель рулевого управления
73	5	Коричневый	Автономное звуковое устройство, диагностический разъем
74	15	Синий	Главный предохранитель фар дальнего света
75	15	Синий	Передние противотуманные фары*
76	10	Красный	Фонари заднего хода
77	20	Желтый	Насос омывателя фар
78	5	Коричневый	Выключатель (замок) зажигания или кнопка запуска
79	15	Синий	Аудиосистема, аварийная сигнализация и кнопка запирания дверей
80	20	Желтый	Люк с электроприводом*
81	5	Коричневый	Датчик движения в салоне, антенна
82	20	Желтый	Насос стеклоомывателя
83	20	Желтый	Центральный замок
84	20	Желтый	Замок двери водителя
85	7,5	Бордовый	Электродвигатель отопителя, блок SRS, выключатель подогрева сидений, вспомогательный отопитель*, блок управления системой отопления, кондиционирования и вентиляции салона
86	10	Красный	Преднатяжители ремней безопасности, система отключения подушки безопасности пассажира
87-89	—	Не используется

Где находится и как заменить предохранитель прикуривателя на Форде Фокус 2

В жизни каждого автолюбителя нередко встречаются такие случаи, когда внезапно перестаёт работать то, или иное электрическое оборудование. В таких неприятных ситуациях первым делом необходимо проверить внешний вид предохранителей, отвечающих за работу приборов, вышедших из строя. Предназначение плавких вставок состоит в защите системы электрооборудования от выхода из строя её потребителей. Причиной тому может стать перегрузка электрической цепи или возникновение в ней короткого замыкания. На Форд Фокус 2 наиболее часто сгорает прерыватель цепи питания розетки на 12В. Заменить его совсем просто. Нужно только знать, где находится предохранитель прикуривателя.

Плавкие вставки предназначены для размыкания цепи, когда сила тока внутри неё превышает допустимое значение. Они бывают нескольких типов:

На Форд Фокус каждый блок предохранителей состоит из элементов среднего размера – medium. Один блок размещается под капотом Ford Focus со стороны водителя рядом с аккумулятором. В нём содержатся предохранители, рассчитанные на прохождение высокого тока и отвечающие за работу компонентов моторного отделения. Другой блок размещён внутри салона Форд Фокус 2. Он спрятан под бардачком сразу над ногами пассажира и содержит слаботочные плавкие вставки, в том числе, и элемент, отвечающий за работу прикуривателя и задней розетки Ford Focus.

Местонахождение предохранителя прикуривателя

Чтобы добраться до прерывателя цепи розетки в автомобиле Ford Focus 2, требуется выполнить следующие действия:

• Заглушить мотор Ford Focus и выключить зажигание.
• Снять декоративную пластмассовую полочку под бардачком, потянув её вниз.
• Повернуть два фиксатора, которые удерживают внутренний блок, против часовой стрелки. В FordFocus это легко можно сделать руками, не прибегая к помощи других инструментов.
• Осторожно выдвинуть блок вниз, открывая доступ к предохранителям и реле.
• По нумерации гнёзд определить нужный предохранитель. Следует помнить, что внутренний блок на автомобилях Форд Фокус 2, выпущенных до 2007 года, применялся в одном исполнении, а на моделях, произведённых после 2007 года, – в другом. Различие состоит в схеме размещения элементов блока. В старом варианте плавкая вставка задней розетки размещена в гнезде под номером 39, а в новом – под номером 109. Её номинальный ток – 20А.
• Открыть подкапотный блок прерывателей цепи Ford Focus 2. На внутренней стороне его крышки закреплён специальный пинцет, которым следует вытащить изделие из гнезда.

Расположение предохранителей в багажнике Форд Фокус 3

Схема предохранителей в багажнике Форд Фокус 3

Расшифровка

Не работает прикуриватель на Форд Фокус 2

Многие водители легковых автомобилей Форд Фокус 2 (Ford Focus 2), используют гнездо прикуривателя не по его прямому назначению, а в качестве розетки, для обеспечения 12-ти вольтовым питанием, различных дополнительных устройств, начиная от видео регистраторов и заканчивая более мощными потребителями тока, автомобильными пылесосами и компрессорами для накачки шин.

Использование гнезда прикуривателя не по назначению, часто приводит к самой распространенной неисправности, заключающейся в перегорании предохранителя F109 (20А, цвет жёлтый), защищающего данную электрическую цепь. Происходит это, в основном, по двум причинам, либо в гнезде прикуривателя произошло короткое замыкание, либо дополнительному устройству, подсоединённому к гнезду прикуривателя, требуется для его работы ток, больше того, на который рассчитан данный предохранитель.

Короткие замыкания в гнезде прикуривателя происходят из-за того, что многие водители не знают о том, что размеры (диаметр и глубина) гнезда прикуривателя не регламентируются стандартами. А это значит, что и штекера дополнительных устройств будут отличаться по диаметру и длине. Поэтому, перед приобретением дополнительного устройства, необходимо убедиться, что его штекер точно соответствует гнезду прикуривателя автомобиля Форд Фокус 2, а если он будет чуть меньшего диаметра, то короткого замыкания явно не избежать.

При приобретении компрессора для накачки шин и автомобильного пылесоса, обязательно посмотрите техническую характеристику этого изделия. Вас должен заинтересовать пункт о максимальном (MAX) потреблении тока. Если величина тока будет больше 20А, то приобретать его не надо, так как при его включении в работу предохранитель F109 будет перегорать.

Для замены перегоревшего предохранителя F109, придётся сесть на переднее пассажирское сиденье и снять защитную полку, находящуюся ниже бардачка. Затем, повернуть две защёлки, фиксирующие монтажный блок. После чего, легонько потянуть монтажный блок вниз. Найти место расположения предохранителя F109 (второй снизу в левом ряду) Вам поможет инструкция по эксплуатации автомобиля Форд Фокус 2, где есть схема их расположения. Вытащить этот предохранитель из гнезда рукой вряд ли удастся, поэтому лучше воспользоваться пассатижами или круглогубцами.

Search

Что делать, если свет любимого человека не начинает светить Мир Форд Фокус второго поколения?

Это происходит в любое время с любой машиной. Прикуриватель для Ford Focus 3, главный предохранитель фар ближнего света. 75. 15. Когда работа осветительного оборудования прерывается, возникает риск движения. Регулировка фары Ford Focus 2. Поэтому устранение неисправностей должно быть выполнено как можно скорее. Ниже мы поговорим о том, как решить проблему на примере Ford Focus.

Нередко слышно, что ближняя фара Ford Focus 2 больше не горит. Предохранителем прикуривателя является Ford Focus 3, основным предохранителем для фар. f75. Может быть несколько обстоятельств, вот основные из них:

• перегорела лампа;
• предохранители;
• реле.

Возможные причины проблемы расположены в порядке убывания. от обычного к сложному. Рассмотрим каждый из них более подробно.

Лампа

Часто возникает проблема, которая решается без особых усилий. замена последней. замена балок на киа рио. Что такое лампа накаливания (Kia Rio 2012. Требования к использованию ближнего света могут включать не ближний свет, а замену лампы близко Фары форд фокус 2 нужны знания.

Во-первых, вы должны знать тип ближнего света Ford Focus второго поколения. H 7. Во-вторых, аспекты установки.

Посмотрим Ford Focus 2 замена ближнего света (рестайлинг) :

1. Поднимите капот.
2. Снять крепежный болт фары (с маркировкой).
3. Фара фиксируется двумя защелками. Так заменить лампочку. заставить замолчать любого из них (полная разборка светильника невозможна).
4. Снимите крышку с резины.
5. Удалите заглушку, которая поставляет лампу.
6. Заменить деталь.
7. Установите все в обратном порядке.

Человек сделал все, текущий ник не работает!

Лампа фокусировки 3 мигает, не горит

На тебе Ford Focus

галогенная лампа перегорелаближний свет

Какой ближний свет выбрать для Ford Focus 2?

Лучшим вариантом будет покупка устройства на 55 Вт и 12 В. Замена фары дальнего света Ford Kuga 2008 года. Более мощная лампочка грозит перегревом жгута проводов и ускоряет износ отражателя фар.

Предохранители

Может случиться, что короткий луч Ford Focus 2 не загорится из-за поломки предохранителей.

Предохранители защищают бортовую сеть от внезапных скачков напряжения, предотвращая возможные неисправности устройства. Неисправная деталь должна быть заменена как можно скорее, так как напряжение станет нестабильным и повлияет на работу других электронных устройств

Важно установить предохранитель, по напряжению аналогичен заводскому, так как несоответствие этого индикатора в меньшем направлении может привести к печальным последствиям

Где искать предохранители?

Детали, которые нам нужны, находятся в салоне (FF2 Facelift. после 2007 года), в зоне для перчаток (передний пассажир).

Чтобы добраться до нужный блок предохранителей, требуется:

1. Снимите защитную крышку, потянув ее вниз.
2. Снимите два фиксирующих зажима.
3. Опустите сам блок вниз.

Все. Какой предохранитель отвечает за фокус ближнего света 3 ближнего света. Форд Фокус 3. Замена лампы фар. Ниже приведена схема этого.

Предохранители 142 (справа) и 143 (слева) ближний свет и имеют напряжение 15 ампер. Замена подсветки лампочек в kia sportage 3. бортовой журнал kia. Часть меняется в зависимости от стороны недостатка света или обоих сразу.

Что такое эстафета и для чего она нужна? Реле. это электрический блок, предназначенный для защиты и переключения цепей. В Форд Фокус 3? Сколько лампочек вспыхнуло, у каждого предохранителя. Это снижает ток и замыкает электрическую цепь через свои контакты.

Если фары ближнего света перестают гореть, это повод проверить реле ближнего света. Он находится под символом «R 15» (схема выше).

Чтобы проверить работоспособность заготовки, замените старый блок на рабочий. Свечи зажигания на Ford Focus 3 Фары ближнего света, установленные на Ford Focus 2, имеют маркировку n7. Мощность освещения. 55 Вт. Если все работает, то вам нужно установить новое реле.

Читайте также:


• Закусывает руль тойота корона премио

• Замена рулевых наконечников ниссан тиида

• Как снять руль saab 9 3

• Замена руля bmw f15

• Скрип при повороте руля опель вектра б
