Установка ксенона в птф форд фокус 2

Обновлено: 04.01.2025

1. Модуль (hid control modele) (finis 1478128)
2. Задний датчик (finis 1386629)
3. Передний датчик (finis 1402358)
4. Жгут проводки от разъема с234 (который находится у заднего правого колеса под днищем). Для рестайла и дорестайла эти эти жгуты отличаются. На дорестайле жгут включает в себя разъем к датчику ABS на рестайле до датчика ABS идет отдельный жгут. (finis датчик + ABS 1456914)
5. Крепеж датчиков. Задний датчик: болтики М5х20 2 штуки; гайки М5 2 штуки; болт М10х25 1 штука; гайка М10 1 штука.
Передний датчик: болт М6х20 3шт; гайка М6 3 штуки.
6. Разъем к модулю HCM. Данный разъем также используется на проводке торпеды для подключения модуля управления климат контролем серый. Можно так же использовать и белый разъем от климат контроля но у него нужно срезать направляющие.
7. Пины в разъем с111 со стороны проводки торпеды 7 штук.
8. Пины в разъем с112 со стороны проводки торпеды 3 штуки.
10. Около 30 метров провода сечением 0,5.
11. Гофра по желанию, чтобы сделать красивый жгут.

Дополнительный комплект необходимый при отсутствии части проводки под капотом:

1. Пины в разъемы фар 6 штук. Можно в принципе обойтись четырьмя.
2. Разъем переднего датчика.
3. Пины разъема с111 со стороны проводки под капотом 7 штук.

Дополнительный комплект необходимый при отсутствии части проводки пола:

1. Часть разъема с234 со стороны проводки пола в котором есть 5,6,7.
2. Пины разъема с112 со стороны проводки пола 3 штуки.

Как определить наличие или отсутствие проводки под капотом:

Если в разъеме фары 7 проводов то нужной нам проводки нет. Если проводов 10 то она есть.

Как определить наличие или отсутствие проводки пола:

Снять пластиковую облицовку порога со стороны пассажира и посмотреть в нижнем сером разъеме (с112) наличие пинов: 22, 26, 27 со стороны проводки пола. Цвета проводов соответственно: бело-черный, желто-черный, корричнево-желтый. Если их нет то нужной нам проводки нет.

Нижний разъем с112, верхний с111.

Нумерация пинов в разъеме модуля:

Установка датчиков:
Лучше чем наглядно как их ставить не опишешь, по этому просто вставляю фотографии установленных датчиков которые делал и выкладывал КГА, за что ему большое спасибо.

Стоит отметить, что передний датчик можно установить, просто сняв переднее правое колесо, а установку заднего датчика желательно производить на яме или подъемнике. Так же стоит сказать что на переднем правом рычаге может не быть резьбы под болт крепления. В таком случае лучше приварить туда гайку или закрепить болтом с гайкой. Эта не простая задача, так как трудно подобраться.

Установка модуля:
Штатно модуль находится со стороны водителя с обратной стороны торпеды. Если снять накладку и смотреть со стороны салона будут видны два отверстия на расстоянии как между ушками модуля.

Можно конечно закрепить модуль штатно, для этого придется найти пистоны по размеру отверстий. Но я не захотел царапать руки по этому закрепил его в штатное крепление со стороны водителя использовав для этого длинные тонкие болты для гипрока.

Создание жгута проводки под торпедой:

Проводку нужно делать так чтобы ее хватило от модуля до разъемов с111 и с112. 3 метра вполне хватит.

Схема соответствия пинов если ставим блок на штатное место (не удобно и нужно тащить провода через всю торпеду):

17 пин разъема модуля HCM - 20 пин разъема с111
19 пин разъема модуля HCM - 30 пин разъема с111
16 пин разъема модуля HCM - 31 пин разъема с111
18 пин разъема модуля HCM - 32 пин разъема с111
15 пин разъема модуля HCM - 21 пин разъема с111
21 пин разъема модуля HCM - 33 пин разъема с111
22 пин разъема модуля HCM - 11 пин разъема с111
20 пин разъема модуля HCM - 26 пин разъема с111
6 пин разъема модуля HCM - 27 пин разъема с111
25 пин разъема модуля HCM - 28 пин разъема с111
11 пин разъема модуля HCM - 29 пин разъема с111
7 пин разъема модуля HCM - 22 пин разъема с112
10 пин разъема модуля HCM - 26 пин разъема с112
12 пин разъема модуля HCM - 27 пин разъема с112
3 пин разъема модуля HCM - 14 пин диагностического разъема. Подпаять к имеющемуся
2 пин разъема модуля HCM - 6 пин диагностического разъема. Подпаять к имеющемуся
23 пин разъема модуля HCM - 8 пин разъема блока управления светом фар. Пин нужно подъпаять к имеющемуся.
24 пин разъема модуля HCM - на землю. Можно взять на пороге водителя.

Схема соответствия пинов, если ставим модуль со стороны пассажира и размещаем его под щечкой торпеды. оптимальная установка.

3 пин разъема модуля HCM - 11 пин разъема с112. Подпаять к имеющемуся
2 пин разъема модуля HCM - 12 пин разъема с112. Подпаять к имеющемуся

23 пин разъема модуля HCM - 13 пин разъема с102 Пин нужно подъпаять к имеющемуся. Цвет имеющегося черно зеленый. Большой синий разъем.
24 пин разъема модуля HCM - на землю. Можно взять на пороге пассажира.

Создание жгута проводки под капотом:

Схема соответствия пинов:

5 пин разъема левой фары - 20 пин разъема с111
10 пин разъема левой фары - 32 пин разъема с111
5 пин разъема правой фары - 21 пин разъема с111
10 пин разъема правой фары - 26 пин разъема с111
1 пин разъема переднего датчика - 29 пин разъема с111
4 пин разъема переднего датчика - 27 пин разъема с111
5 пин разъема переднего датчика - 28 пин разъема с111
8 пин разъема левой фары - земля. Можно взять на пассажирском пороге.
8 пин разъема правой фары - Земля. Можно взять на пассажирском пороге.

Создание жгута проводки пола:

Схема соответствия пинов:

7 пин разъема с234 - 27 пин разъема с112
6 пин разъема с234 - 26 пин разъема с112
5 пин разъема с234 - 22 пин разъема с112

Все работы с проводкой проводить только при сброшеной клемме зажигания. Проводку лучше все же паять, скрутки менее предпочтительны. Провода лучше убирать в гофру. Если модуль новый и никогда не стоял на машине то после установки его нужно отконфигурировать при помощи IDS.

Созрел я таки поставить себе преусловутый ксенон. Некоторое время с другом почитал интернет и из различных тестов понял, что особо нагружать комплект деньгами не стоит пока. Потестируем бюджетный ксенон Sho-me с лампами GS 5000К. Всё это добро я купил в ксенон.ру за 4895 рублей. В комплекте два балласта (блоки розжига), две лампы в пластиковых прозрачных колбах, два крепления балластов и два провода питания этих балластов.

Открыв капот бегло пробежался (простите за тафталогию) глазами по подкапотному пространству и понял, что ставить блоки снаружи некуда. Продположил, что их можно будет поставить под фару и мои предположения подтвердил Пчёл, за что ему отдельное СПАСИБО!
Дождавшись выходных, запасшись пивом, инструментами и шашлыком, со всем этим барахлом поехал на дачу.

Как снимается фара смотрим в мануале на страничке о замене ламп ближнего света.
Вот так выглядит всё это без фары:

Красным я обвёл свободное пространство, которое там имеется. Там десяток этих блоков можно опустить.

Небольшое отступление от процесса инсталяции.

На этой фотке выдны, помимо разъёма самой фары (1), ещё два разъёма. Я предполагаю, что (2) - это при штатном ксеноне автокорректор фар, а (3) - управление омывателями фар. Поле для дальнейших фантазий!

Вернёмся к инсталяции.

Под фарой есть три точки крепления (по всей видимости) штатных блоков розжига. Используем только два, они отмечены на фото.

Примерно так это выглядит с балластом. Стрелкой отмечена пористая резинка. При креплении балласта, в силу особенностей конструкции фары, крепление не достаточно хорошо удерживало балласт и я подложил эту резинку.

Отщёлкиваем 4 фиксатора крышки и снимаем её. Вынимаем лампу и на её место ставим ксеноновую. Так сказать примеряем. Её всё равно надо будет вытащить потом.

Так это выглядит.
Далее. в крышке сверлим отверстие 23мм, как написано в инструкции по установке, и со внутренней стороны вставляем резинку, через которую проходят провода от балласта внутрь фары.

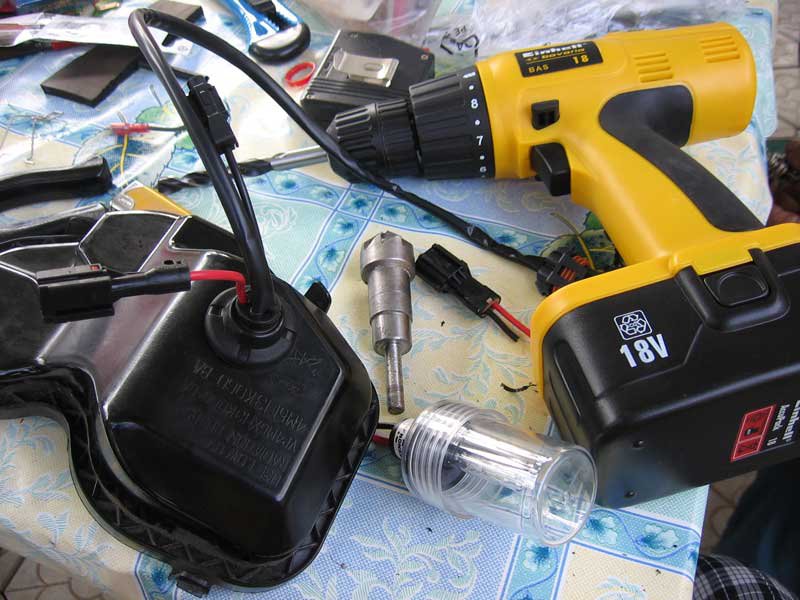

Так крышка выглядит в почти готовом виде.
От провода включения балласта отрезаем клему (только правильную клему отрезайте! ) и протаскиваем два провода с наружней части крышки. На фото это провода (1).

Далее обжимаем кримпером эти провода клемами и изолируем термокембриками. На фото не правильно сделал, потом переделывал. Свободным от кембрика должно остаться примерно 0.5мм клемы. Тоесть, только та часть, которая будет вставлена в "маму" штатного внутреннего разъёми фары.

Не забываем о полярности. Коричневый - минус, белый - плюс!

Подключаем "папы" к "мамам", убираем клему глубже в фару и с усилием одеваем крышку до защёлкиваний всех четырёх фиксаторов. Не забудте оставить свободным провода от балласта внутри фары. Иначе могут быть проблемы с регулировкой пучка света.

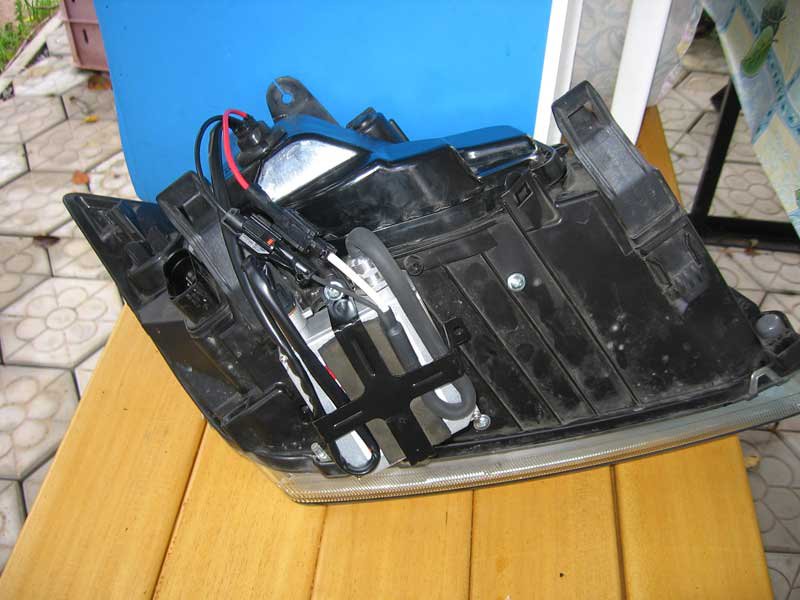

Так выглядит фара в готовом виде.
На установку ксенона на первую фару у меня ушло часа полтора. На вторую потратил 35 минут.

Минус в установке ксенона мной был замечен лишь один - пришлось сверлить крышку фары, но это неизбежно. В случае деинсталяции эту дырку можно будет заклеить при помощи куска пластика и двухстороннего скотча.

Плюсы. не пришлось делать хирургического вмешательства в штатную проводку авто, что может положительно отразиться на его гарантии. И опять же. в случае деинсталяции, за 10 минут на каждую фару, можно вернуть штатный свет обратно.
