Схема сцепления ваз 2170

Сцепление — однодисковое, сухое, с центральной пружиной диафрагменного типа

Расположено в алюминиевом картере, конструктивно объединенном с коробкой передач и прикрепленном к блоку цилиндров двигателя

Кожух сцепления соединен шестью болтами с маховиком двигателя.

В маховике имеются три штифта, которые при установке сцепления входят в соответствующие отверстия кожуха, центрируя его.

Тремя парами упругих стальных пластин кожух соединен с нажимным (ведущим) диском.

Корзину в сборе балансируют на стенде, поэтому заменяют целиком.

Замена корзины необходима при кольцевом износе лепестков нажимной пружины на глубину более 0,8 мм, а также при большом износе поверхности нажимного диска или «осадке» пружины.

Ведомый диск с пружинным демпфером крутильных колебаний расположен на шлицах первичного вала коробки передач между маховиком и нажимным диском.

Ведомый диск заменяют при его осевом биении в зоне фрикционных накладок, ослаблении заклепочных соединений, а также в том случае, если головки заклепок углублены от поверхности накладок менее чем на 0,2 мм.

Привод сцепления — тросовый, беззазорный с автоматической регулировкой длины троса. На резьбовой наконечник троса навернут пластмассовый поводок, который вставляется в рычаг вилки выключения сцепления.

В процессе эксплуатации автомобиля накладки ведомого диска изнашиваются, в результате чего рычаг вилки выключения сцепления перемещается вперед (по ходу автомобиля).

Поскольку трос связан с рычагом вилки, длину троса при износе накладок необходимо увеличивать для сохранения нормального хода педали сцепления.

Изменение длины троса происходит автоматически с помощью регулятора, расположенного в верхнем наконечнике троса и связанного с педалью сцепления.

Поэтому в процессе эксплуатации регулировка троса привода сцепления не предусмотрена.

Механизм автоматической регулировки длины троса состоит из пластмассового корпуса, в который вставлен зубчатый наконечник троса, удерживаемый в корпусе двумя подпружиненными фиксаторами.

В механизм также входит распорная втулка, надетая на трос, один конец которой входит в корпус механизма.

При нажатии педали распорная втулка отходит от кронштейна оболочки троса и не давит на фиксаторы механизма.

В этом случае корпус механизма жестко связан с тросом.

Если накладки ведомого диска не изношены, то при отпускании педали втулка только касается кронштейна и не разжимает фиксаторы — зубчатый наконечник троса не перемещается относительно корпуса.

По мере износа накладок рычаг вилки выключения сцепления с резьбовым наконечником троса перемещается вперед (по ходу движения автомобиля), натягивая трос.

При этом распорная втулка, упираясь в кронштейн, разжимает подпружиненные фиксаторы, и зубчатый наконечник троса выдвигается из корпуса на величину, необходимую для компенсации износа накладок.

Педаль сцепления установлена на оси в кронштейне педального узла.

Между вилкой выключения сцепления и лепестками нажимной пружины установлен подшипник выключения сцепления с кожухом в сборе.

Кожух подшипника прижимается к лапкам вилки пружинной скобой.

Подшипник свободно перемещается по направляющей втулке, закрепленной на картере сцепления.

При нажатии педали сцепления трос воздействует на рычаг вилки выключения сцепления, которая перемещает подшипник.

Подшипник давит на лепестки нажимной пружины корзины сцепления, при этом нажимной диск отходит от маховика, вследствие чего коленчатый вал двигателя и первичный вал коробки передач могут вращаться независимо друг от друга.

Возможные неисправности сцепления и методы устранения

Причина неисправности - Методы устранения

Сцепление пробуксовывает (при резком нажатии педали акселератора двигатель набирает обороты, но автомобиль почти не разгоняется.)

Замасливание маховика, нажимного диска, фрикционных накладок ведомого диска - Тщательно промойте уайт-спиритом или бензином замасленные поверхности и насухо протрите их.

Сильно замасленный ведомый диск замените. Устраните причину замасливания (течь масла через сальники двигателя или КП)

Снижение усилия диафрагменной пружины - Замените нажимной диск в сборе («корзину»)

Сильный износ или пригорание фрикционных накладок ведомого диска - Замените ведомый диск

Повреждение или заедание привода сцепления - Устраните заедание. При необходимости замените детали привода

Сцепление ведет (затруднено переключение передач переднего хода, передача заднего хода включается с шумом, коробка передач исправна)

Неправильная регулировка привода сцепления (недостаточен полный ход педали) - Отрегулируйте привод. Деформированную вилку сцепления замените

Заедание троса привода сцепления - Смажьте трос моторным маслом. Если это не помогло (разлохмачены проволочки троса, повреждена оболочка), замените трос

Ослабление заклепок или поломка фрикционных накладок, коробление ведомого диска (торцевое биение более 0,5 мм) - Замените диск

Сильный и неравномерный износ, задиры на рабочих поверхностях маховика или нажимного диска - Замените маховик. При повреждении поверхности нажимного диска замените кожух с нажимным диском в сборе («корзину» сцепления)

Заедание ступицы ведомого диска на шлицах первичного вала коробки передач - Очистите шлицы от грязи, мелкие повреждения устраните надфилем.

При значительном износе или повреждении шлицев замените диск и/или первичный вал коробки передач.

Перед сборкой нанесите на шлицы свежую смазку ШРУС-4

Перекос или коробление диска - Замените кожух с нажимным диском в сборе («корзину» сцепления)

Рывки при трогании

Заедание троса привода сцепления - Смажьте трос моторным маслом. Если это не помогло, замените трос

Заедание ступицы ведомого диска на шлицах первичного вала коробки передач - Очистите шлицы от грязи, мелкие повреждения устраните надфилем.

При значительном износе или повреждении шлицев заменит диск и/или первичный вал коробки передач.

Перед сборкой нанесите на шлицы свежую смазку ШРУС-4

Деформация ведомого диска - Замените ведомый диск

Ослабление крепления фрикционных накладок ведомого диска, сильный износ или трещины на накладках - Замените ведомый диск

Потеря упругости пружинных пластин ведомого диска - Замените ведомый диск

Значительная осадка или поломка пружин гасителя крутильных колебаний, износ окон под пружины - Замените ведомый диск

Задиры на рабочих поверхностях маховика или нажимного диска - Замените маховик или кожух сцепления с нажимным диском в сбор («корзину» сцепления)

Замасливание рабочих поверхностей фрикционных накладок ведомого диска - Тщательно промойте уайт-спиритом или бензином замасленные поверхности и насухо протрите их.

Сильно замасленный ведомый диск замените. Устраните причины замасливания

Дребезжание, стук или шум при включении сцепления

Значительная осадка или поломка пружин гасителя крутильных колебаний, износ окон под пружины - Замените ведомый диск

Деформация ведомого диска - Замените ведомый диск

Ослабление крепления фрикционных накладок ведомого диска, сильный износ или трещины на накладках - Замените ведомый диск

Повышенный шум при выключении сцепления

Износ, повреждение или утечка смазки из подшипника выключения сцепления - Замените подшипник

Инструкция: Регулировка и замена сцепления автомобиля Лада Приора

Заботливое отношение к сцеплению прививают еще в автошколе. Плавненько нажал, включил передачу, плавненько отпустил. Сцепление это узел соединяющий коробку и мотор. Регулировка нужна после замены. Как правило замена сцепления выполнима в гаражных условиях. Лада Приора вообще ремонтопригодный автомобиль. На СТО работа обойдется в 1500-2000 руб. Цена комплекта родного сцепления стоит примерно 2000 руб. На иномарках цена узла обходится дороже даже с заменой и регулировкой. С покупкой первой машины понимание всей ценности сцепления увеличивается в разы. На Приоре – одной из самых популярных городских машин – многие учились водить (по-настоящему, без инструктора!) и возможно меняли узел в гараже.

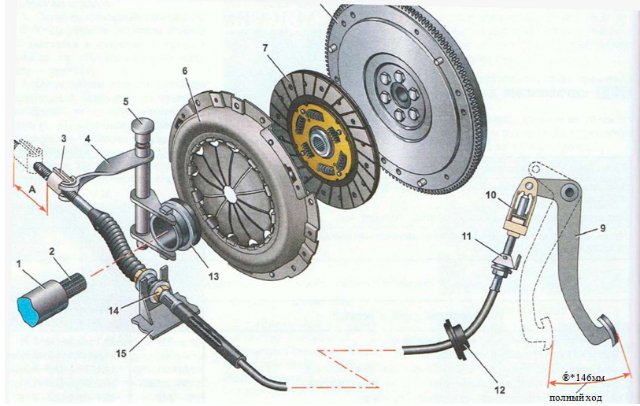

Из чего состоит сцепление механики Приоры

Перед тем как поменять деталь на Лада Приора (или выполнить любую другую операцию сродни замене) нужно знать все об устройстве этого механизма. Он состоит из нескольких комплектующих:

• Первичный вал коробки передач;
• Вилка привода выключения сцепления;
• Втулка оси вилки;
• Нажимной диск в сборе (корзина);
• Ведомый диск сцепления;
• Маховик;
• Механизм автоматической регулировки длины троса;
• Муфта выключения сцепления (выжимной подшипник);
• Нижний наконечник оболочки троса;
• Механизм привода (кронштейн, крепящийся к картеру коробки передач, уплотнитель, трос привода, втулки, направляющая втулка выжимного подшипника, поводок троса, скоба стопорная, ось, педаль и накладка).

Штатное сцепление – артикул и цена

На ВАЗ 2170 Priora с завода стоит сцепление производства LUK. Каталожный номер (артикул): 21703-1601130-00. Найти его можно по цене от двух тысяч рублей, а если нужен не весь комплект механизма (не считая механизм привода), можно найти детали по каталожным номерам:

1. Муфта в сборе (выжимной подшипник): 21703-1601180-10;
2. Диск ведомый: 21703-1601130-00;
3. Нажимной диск в сборе: 21703-1601085-00;
4. Болт: 21080:1601207-00.

«Родной» комплект LUK считается «мягче» аналогов и, к тому же, поставляется с усиленной корзиной.

Механика

На механике процесс работы сцепления крайне прост. Разберем его с момента начала движения. Автомобиль после запуска двигателя стоит на нейтральной передаче (запускать двигатель на передаче – моветон). Сцепление выжимается до конца – это значит, что оно выключено, ведомый и нажимной диски разошлись, то есть, создается момент для переключения передачи. Рычаг КПП по кулисе переводится в положение 1, включается первая передача.

Педаль плавно отпускается (включение сцепления), в этот момент происходит самое важное: расстояние между нажимным диском и ведомым постоянно сокращается, а усилие, передаваемое двигателем, уже привело один диск в движение, отчего момент «столкновения» двух дисков становится тяжелым. Если педаль отпускается резко, они быстро соприкоснутся, а это значит, что диск приостановится (представьте, что Вы идете и запинаетесь о камень – примерно то же самое происходит с двигателем).

Двигатель может заглохнуть, а в лучшем случае машина просто «клюнет». В такие моменты очень сильно страдают «лепестки» на ведомом диске – чем более «приплюснутыми» они становятся, тем ближе срок замены «сцепы». Если же диски соприкасаются плавно и ведомый диск медленно приводится в движение, автомобиль трогается с мертвой точки.

АМТ Робот

Приора с роботизированной трансмиссией ставилась только на рестайлинговые версии (2013-2018), причем выбор автолюбителей не всегда шел в пользу «робота». Но роботизированная АКПП разрабатывалась на основе проекта новой МКПП, так что бояться нечего – все надежно. Компьютер или, в данном случае, «робот» сам управляет включением и выключением сцепления и сам переключает передачи (за исключением случаев, когда водитель берет обязанность по ручному переключению передач).

Приора на «роботе» тоже может клевать при старте и переключении передач. Причиной этому может быть как ошибка электроники, так и износ механизма «сцепы» – если какую-то деталь пора менять, то как бы сильно «робот» не хотел сгладить очередной клевок, у него это не получится.

Производители и цены аналогов

• Kraft (артикул W05200G) – цена от 3 300 рублей;
• Pilenga c металлокерамическим диском (артикул CK-P4005XR) – цена от 10 000 рублей (отличный, но дорогой спортивный комплект усиленного механизма с усиленным выжимным диском);
• Pilenga (артикул CK-P 4005) – цена от 2 800 рублей;
• Sachs (артикул 3000 951 033) – цена от 3 800 рублей;
• Valeo (828 222) – цена от 2 300 рублей.

Комплект Валео Для Приоры считается очень похожим на то, что производит Luk – он тоже «мягкий» по ощущениям.

Признаки неисправности

Основными признаками неисправности считаются:

• Гул, свист и другие лишние звуки при нажатии или отпускании педали;
• «Толчок» даже в том случае, если рабочий момент был пойман вовремя.

Если подозрения на неисправность «сцепы» есть, то можно сделать диагностику народными методами, без разборки подкапотных внутренностей.

Проверка на проскальзывание

Фиксируем авто ручником, включаем третью или четвертую передачу, медленно (медленнее, чем обычно!) выжимаем левую крайнюю педаль и на рабочем моменте жмем газ. Если с ручником все хорошо, то проверка будет правдивой. Автомобиль заглох – значит, пора менять нажимной диск.

Проверка на неполное выключение

Перед проверкой двигатель должен работать на холостых оборотах. Жмем на крайнюю левую педаль до предела и включаем заднюю или первую передачу. Если передача включается тяжелее, чем это было раньше, то зазор между нажимным и ведомым дисками крайне мал, и они соприкасаются – сцепление «ведет». Причиной этому чаще всего является износ накладок ведомого диска, толщина диска сцепления уменьшается.

Как заменить и отрегулировать сцепление

Перед тем как заменить механизм, нужно подготовиться. Для этого принесите в свою рабочую зону:

Сцепление Ваз 2170 Приора

6.1.1 Сцепление
Особенности конструкции Возможные неисправности сцепления, их причины и способы устранения Снятие и установка сцепления Замена подшипника выключения сцепления Замена вилки выключения сцепления Замена троса привода выключения сцепления

6.1.2 Особенности конструкции
Рис. 6.1 . Сцепление: 1 – поводок наконечника троса; 2 – рычаг вилки выключения сцепления; 3 – кожух сцепления; 4 – болт крепления сцепления к маховику; 5 – нажимной диск; 6 – маховик; 7 – ведомый диск; 8 – первичный вал коробки передач; 9 – передняя крышка картера сцепления; 10 – кар.

6.1.3 Возможные неисправности сцепления, их причины и способы устранения

6.1.4 Снятие и установка сцепления
Вам потребуются: ключ «на 8» (удобнее торцовая головка), большая отвертка. . оправка для центрирования ведомого диска (можно изготовить из первичного вала коробки передач, удалив шестерни). 1. Снимите коробку передач (см. «Снятие и установка коробки передач»). 2. Ес.

6.1.5 Замена подшипника выключения сцепления
1. Снимите коробку передач с автомобиля (см. «Снятие и установка коробки передач»). 2. Выведите концы пружинного фиксатора из зацепления с муфтой подшипника. 3. Снимите подшипник с направляющей втулки. 4. Отожмите четыре лапки пружинного держателя и снимите держ.

6.1.6 Замена вилки выключения сцепления
Вам потребуются: отвертка, пассатижи. 1. Снимите подшипник выключения сцепления (см. «Замена подшипника выключения сцепления»). 2. Осторожно поддев отверткой резиновый защитный чехол 1, снимите его с рычага вилки 2 выключения сцепления. Порванный или потерявший упругость за.

6.1.7 Замена троса привода выключения сцепления
Вам потребуются: ключи «на 8», «на 17», штангенциркуль или линейка. 1. В салоне под панелью приборов ключом «на 8» отверните гайку крепления упора оболочки троса к кронштейну педалей и снимите упор с кронштейна. 2. Поддев отверткой, снимите с пальца педали сцепления стопо.

Сцепление автомобиля ВАЗ-2170

Сцепление предназначено для кратковременного отсоединения двигателя от трансмиссии и плавного их соединения при переключении передач, а также предохранения элементов трансмиссии от перегрузок.

б) Требования, предъявляемые к конструкции.

- надёжная передача крутящего момента от двигателя к трансмиссии;

- плавность и полнота включения;

- предохранение трансмиссии от динамических нагрузок;

- простота устройства и обслуживания;

- минимальные затраты физических усилий на управление;

- минимальный момент инерции ведомых элементов;

- технологичность, ремонтопригодность, низкий уровень шума;

- обеспечение минимальных размеров и массы;

- хороший отвод теплоты от поверхностей трения;

- поддержание нажимного усилия в заданных пределах в процессе эксплуатации;

- простота устройства и обслуживания.

в) Классификация заданной конструкции.

Сцепление однодисковое, сухое, постоянно замкнутое, с центральной нажимной пружиной 11 (рис. 1) и гасителем крутильных колебаний на ведомом диске 7. Кожух 3 сцепления прикреплен к маховику 6 шестью болтами 4, а с нажимным диском 5 соединен тремя парами упругих пластин.

г) Применяемость конструкции.

Этот тип сцепления применяется на всех модификациях Лады Приора (ВАЗ-2170, Ваз-2171, ВАЗ- 2172, ВАЗ-21708 Priora Premier).

д) Общий вид конструкции (схема).

Рисунок 1 – Сцепление

1 – поводок наконечника троса; 2 – рычаг вилки выключения сцепления;

3 – кожух сцепления; 4 – болт крепления сцепления к маховику;

5 – нажимной диск; 6 – маховик; 7 – ведомый диск; 8 – первичный вал коробки

передач; 9 – передняя крышка картера сцепления; 10 – картер сцепления;

11 – нажимная пружина; 12 – подшипник выключения сцепления.

Привод выключения сцепления тросовый, беззазорный (зазоры в приводе отсутствуют). Трос 4 (рис. 2) привода выключения сцепления снабжен механизмом храпового типа, предназначенным для компенсации длины во время эксплуатации при износе накладок ведомого диска (регулировка привода в эксплуатации не требуется).

Педаль 13 сцепления установлена в кронштейне 6, закрепленном на щите передка, на оси через две пластмассовые втулки. Верхняя часть педали соединена с корпусом механизма компенсации износа накладок ведомого диска сцепления. Верхний наконечник оболочки троса закреплен на кронштейне педали сцепления с помощью пластинчатого упора, а нижний наконечник троса — в кронштейне, установленном на картере коробки передач.

Рисунок 2 - Привод выключения сцепления:

1 – поводок троса; 2 – вилка выключения сцепления; 3 – втулка оси вилки;

4 – трос; 5 – уплотнитель; 6 – кронштейн педали сцепления; 7 – чехол;

8 – стопорная скоба; 9 – скоба; 10 – втулка; 11 – втулка оси педали сцепления;

Сцепление на Приору: устройство и принцип работы

Модификации

Работа механизма многоступенчатой коробки передач невозможна без слаженных действий механизмов сцепления. Начало движения и процесс торможения любой марки машин выполняются с помощью этих деталей. Педаль сцепления Лада Приора, Таврия и других автомобилей подвешена на оси и с помощью кронштейна крепится к кузову. Срок ее службы зависит от правильного положения водителя в салоне. Не следует подолгу держать ногу на педали, потому что возрастающая нагрузка снижает ресурс механизмов сцепления.

Устройство сцепления Приора

Кратковременное соединение двигателя и трансмиссии при переключении передач и для постоянной передачи крутящего момента при движении автомобиля выполняет сцепление.Трансмиссия остается неповрежденной и подвергается перегрузкам. Конструкции сцеплений бывают фрикционными, гидравлическими и электромагнитными.

• корзина;
• нажимной диск в сборе;
• ведомый диск;
• выжимной подшипник.

Педаль сцепления верхней частью напоминает двуплечий рычаг, на конце которого есть палец. К нему и присоединен трос привода выключения детали. Длину троса регулирует храповый механизм. Трос находится в металлической оболочке, имеет полиэтиленовое покрытие. С помощью кронштейна, который служит ограничителем хода педали сцепления, его верхний торец прикрепляется к педальному узлу. Гофрированный чехол закрывает нижний конец троса.

Включается с помощью вилки, поворачивающейся в двух втулках. Верхнюю из них можно снимать, а вот нижняя плотно запрессована в кратер сцепления. Поворачивая вилку, водитель делает усилие, направленное на нажимную пружину через шариковый подшипник. Он находится на муфте выключения сцепления и с помощью П-образной пружины соединяется с вилкой привода. В авто Приора существует датчик, который лучше всего покажет неисправности в сцеплении.

Устранение неполадок в работе сцепления

Причиной некомфортной езды и начала момента движения является очень тугое нажатие или, что еще хуже, болтается педаль сцепления, что может привести к созданию аварийной обстановки на дорогах. Что же лучше: замена или ремонт?

Конструктивная особенность сцепления такова, что при смене угла наклона тарельчатой пружины в процессе изнашивания нужно применять большее усилие для нажатия. При этом может оборваться трос, нарушиться выжимной подшипник, а педаль сцепления щелкает и скрипит. Все эти неполадки можно устранить.

Чтобы заменить трос, лучше для начала снять воздушный фильтр. Из паза рычага с помощью ключей извлеките трос вместе с проводком. Чтобы облегчить ремонтные работы, лучше для начала потянуть на себя педаль сцепления и демонтировать ее. Теперь можно свободно извлечь уплотнительный чехол троса и снять проводок с наконечника. При обратной установке его торец должен находиться на одном уровне с новым, исправным.

После замены нужно отрегулировать на Приоре привод сцепления. Для этого достаточно просто потянуть трос за наконечник вперед до полного упора. Расстояние от рычага и до торца должно быть не более 27 мм. Замена сцепления должна производиться специалистом во избежание дальнейших неполадок в работе.

Сцепление автомобиля Лада Приора

Датчик сцепления

Бывает, что при переключении скоростей машина начинает почему-то подскакивать и дергаться. Такие же признаки наблюдаются и при малых оборотах. Вся причина в том, что неисправен датчик сцепления. Находится он в салоне, в месте крепления оси педали сцепления и только на тех машинах, которые используют Е-газ. У них зачастую отсутствует датчик положения дроссельной заслонки и холостого хода.

Магнит, который поворачивается с шестерней привода и датчик Холла в количестве двух штук, которые преобразуют изменения магнитного поля в электрический сигнал и передают в блок управления, вот составные датчика сцепления. Электронный блок при помощи такого сигнала может показать реальную картину величины хода сцепления. Работает датчик по тому же принципу, что и показатель переключения передач.

Люфт педали сцепления

Иногда можно услышать, как щелкает педаль сцепления, или неожиданно заметить, что она не зафиксирована и болтается, неприятно скрипит. Почему? Причин бывает несколько.

Причина

Троссовый, беззазорный привод выключения сцепления Лады Приоры имеет храповый механизм. При этом регулировка для эксплуатации совсем не нужна. Этот механизм имеет маленький выключатель, который издает щелчок, точно такой, как и у компьютерной мышки. Можно самостоятельно отрегулировать трос, и щелчки исчезнут сами по себе.

Наиболее распространенная причина того, что педаль скрипит, отсутствие смазки. Ее можно решить путем покупки графитовой смазки в баллончике и тщательной обработки деталей. Производители Приоры доработали механизм натяжки троса и установили на нем маленькую пружинку. Если пропадает смазка, это вызывает определенный звук при нажатии. Механизм троса оснащен и металлической скобой, которая при определенных условиях эксплуатации вызывает щелчки.

Иногда при нажатии на педаль можно заметить, что она без особых усилий проваливается вниз и не возвращается в исходное положение или вовсе болтается, щелкает. Значит, порвался трос механического привода, его срочно нужно заменить. Возможно, слетела и лопнула пружина или сломалась вилка включения. Если попал воздух в систему гидропривода, то щелкает педаль сцепления. В этих случаях ремонт возможен только в сервисных центрах или мастерских.

Сцепление sachs

В производстве сцеплений для различных марок авто есть и свои инновации. Сцепление, как и все остальные механизмы, быстро изнашивается, и каждый водитель задается вопросом, как выбрать нужный механизм. Стиль вождения и условия эксплуатации прямо пропорциональны сроку службы. Поэтому специалисты компании sachs, учитывая все пожелания водителей, выпустили в продажу совершенно новые, экологически проверенные маховик, выжимной подшипник, диск сцепления и рабочий цилиндр, компактные узлы сцепления и другие не менее интересные конструкторские решения. К таким новинкам относятся:

1. Корзина сцепления типа MZ, имеющая вытяжное действие.
2. XTend с автоматической компенсацией износа.
3. Маховик двухмассовый ZMS.
4. Выжымной подшипник типа CSC.
5. Сверхкомпактный узел сцепления (для спортивных машин).

Она сигнализирует о различных неисправностях и требует профилактики и постоянного контроля. Грамотная и правильная замена сцепления, использование всех возможностей этих конструкций продлит жизнь вашего авто.

Описание конструкции сцепления на приоре

передач сцепления подвешена на оси и крепится к через кузову кронштейн. Верхняя часть педали выполнена сцепления как двуплечий рычаг. На конце выполнен рычага палец, к которому присоединен трос выключения привода сцепления.

Соединение выполнено через храповый специальный механизм, регулирующий длину троса (см. Поэтому). ниже в процессе эксплуатации автомобиля не требуется проверять регулярно и регулировать.
Трос привода включения рабочий:

сцепления ход педали сцепления. Этот также механизм обеспечивает отсутствие зазора в приводе сцепления выключения.
Трос проложен в металлической оболочке с покрытием полиэтиленовым. Верхний торец оболочки имеет которым, кронштейн крепится к педальному узлу. Вертикальная кронштейна поверхность одновременно служит ограничителем хода сцепления педали. На нее установлена резиновая пластина. торец Нижний оболочки троса закреплен в кронштейне, картере на установленном коробки передач. Нижний конец закрыт троса резиновым гофрированным чехлом.

Сцепление: 1 — втулка направляющая выжимного подшипника; 2 — первичный вал передач коробки; 3 — поводок троса; 4 — вилка выключения втулка; 5 — сцепления оси вики; 6 — нажимной диск в корзина (сборе); 7 — ведомый диск; 8 — маховик; 9 — педаль механизм; 10 — сцепления автоматической регулировки длины троса; 13 — выключения муфта сцепле*ния (выжимной подшипник); 14 — наконечник нижний оболочки троса; 15 — кронштейн, установленный на коробки картере передач; А — расстояние смещения поводка, при проверяемое установке троса (27 мм)

Вилка выключения поворачивается сцепления в двух втулках. Верхняя втулка — съемная, пластмассовая, а нижняя — бронзовая, запрессованная в картер При. сцепления повороте вилки усилие передается на нажимной лепестки пружины через радиально-упорный подшипник шариковый (выжимной подшипник). Подшипник надет на выключения муфту сцепления, через которую он контактирует с привода вилкой выключения сцепления. Постоянное зацепление муфты и вилки обеспечивает пружина п-образной формы. отсутствию Благодаря зазора в приводе выключения сцепления постоянное обеспечивается прижатие муфты к лепесткам нажимной Основные.

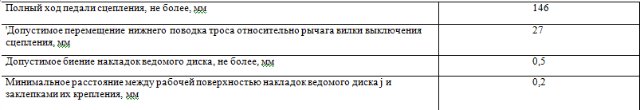

пружины данные для контроля, регулировки и Источник

Трос сцепления на Приоре: регулировка и замена

Если во время езды на автомобиле Лада Приора вы слышите щелчки, значит, привод сцепления неисправен. Эту проблему можно решить собственноручно, если приложить немного усилий и желания. Если же вы плохо разбираетесь в своем транспортном средстве и не желаете сами его ремонтировать, вам необходимо отвезти машину в автосервис. В первую очередь это надо для безопасности авто.

Как отрегулировать сцепление Приоры: удаление щелчков

Для регулировки сцепления, когда щелчки постоянно слышатся во время езды, нужно воспользоваться простым, на первый взгляд, предметом – обыкновенной линейкой. В основном щелчки исходят от автомата привода сцепления. Для предотвращения этого нужно произвести такие действия:

• открыть капот авто;
• осмотреть место левее аккумулятора;
• для осмотра надо его вытащить из вилки;
• используя обычную линейку, надо измерить расстояние между основанием и регулируемым винтом;
• надо, чтобы расстояние было 27 мм, если больше или меньше, то щелканье будет продолжаться.

Регулировка сцепления на Лада Приора —

Основные признаки неисправности сцепления – уменьшение хода и заедание педали сцепления, посторонние щелчки, плохая тяга автомобиля или нечеткое переключение передач из-за неполного выключения сцепления. Все эти неисправности указывают на то, что необходима периодическая регулировка сцепления. Приора, как и все автомобили ВАЗ, нуждается в таком обслуживании.

Лада Приора относится к семейству автомобилей ВАЗ, и впервые была выпущена в 2007 году. Сейчас существует несколько модификаций Приоры. Модель продолжает совершенствоваться и приобретать новые качества, облегчающие жизнь за рулем. Тем не менее, недостатки как в изначальной сборке, так и при эксплуатации имеют место быть.

Видео регулировки сцепления на Приоре.

Комплектующие автомобилей отечественного производства достаточно быстро приходят в негодность, и многие автомобилисты наших машин уже давно свыклись с этой мыслью. Кроме этого стоит учесть и стиль вождения, а также качество дорог, по которым чаще всего приходится ездить. Впрочем, детали все равно не вечные, и некоторые из них приходится менять, либо регулировать элементы механизмов. К одному из «ненадежных» и «капризных» элементов авто Лада Приора относится механизм сцепления двигателя с коробкой переключения передач. Основные признаки неисправности сцепления – уменьшение хода и заедание педали сцепления, посторонние щелчки, плохая тяга автомобиля или нечеткое переключение передач из-за неполного выключения сцепления. Все эти неисправности указывают на то, что необходима периодическая регулировка сцепления. Приора, как и все автомобили ВАЗ, нуждается в таком обслуживании. Ни для кого не секрет, что немаловажно иметь исправное сцепление на машине: от этого зависит безопасность и предсказуемость на дорогах. Неправильное натяжение троса заставит педаль болтаться без дела, а в самом устройстве будет наблюдаться повышенный износ фрикционных накладок ведомого диска из-за дополнительного трения о маховик коленвала. Скорость существенно снизится из-за потери крутящего момента, переключать передачи также будет проблемно с заедающей педалью и не полностью выключенным сцеплением. Регулировка механизма может включать в себя как настройку тросика сцепного устройства, так и его полную замену вкупе с датчиком и втулкой. Ниже будет рассмотрено следующее: Как делать регулировку сцепление на Приоре методом изменения зазора от троса до регулировочного винта.

Замена троса привода сцепления.

Настройка троса привода

Замена и регулировка троса сцепления на Лада Приора

Работа разделяется на три этапа: демонтаж, установку и регулировку. Инструменты, которые потребуются для работы: ключ на 17 мм и на 8 мм, либо универсальный гайковерт. Шестигранник для фиксации детали и отвертка.

Демонтаж троса

В первую очередь необходимо снять с двигателя воздушный фильтр. Далее натягивается трос механизма сцепления для того, чтобы вынуть из рычага тросовый поводок. Снятие выполняется следующим образом: при помощи гаечного ключа 17 ослабляется фиксационная гайка наконечника троса. Деталь при этом фиксируется шестигранным ключом. Делается съем наконечника с кронштейна, находящийся в салоне автомобиля Лада Приора. Для более наглядного представления, где что находится, приводится схема механизма сцепления на Приоре:

Сцепление состоит из поводка наконечника (1), рычажной системы вилки отключения (2), нажимного диска (5), нажимной пружины (11), ведомого диска (7), подшипника выключения сцепления (12), картера сцепления (10). Весь механизм располагается в кожухе сцепления – 3. Рядом расположены такие детали, как первичный вал КПП (8) и маховик (6), закрепленный к сцеплению болтом 4. Полезный совет: регулировка сцепления на Лада Приора и замена составляющих может осложниться тем, что механизм находится в достаточно неудобном месте. Чтобы работу сделать быстрее, надо подтолкнуть и снять педаль. Сделать это можно с помощью отвертки, достаточно аккуратно поддеть педаль. Трос вытаскивается из чехла уплотнения, после чего снимается поводок тросика. Также нужно осмотреть датчик сцепления и пластиковую втулку. Если датчик пришел в негодность (а это видно при эксплуатации авто, когда сцепление не полностью отключается), его снимают и меняют на новый. Аналогично поступаем со втулкой. Новые палец и втулку перед заменой требуется смазать специальным средством.

Установка нового тросика сцепления

Трос сцепления устанавливается через специальное щитковое отверстие в канал из автосалона в пространство двигателя. Первоначально ставится уплотнительный чехол, после чего монтируется сцепной механизм на тросовый палец. Фиксируется сначала тросиковый палец, а затем крепится оболочка. Регулировка троса сцепления на Приоре проводится так, как было описано выше. Трос до упора монтируется на наконечник, а зазор между ним и рычагом должно составлять не меньше и не больше 27 мм. Настройка привода сцепления достигается путем поворота наконечника троса и нивелирования его с поводком. Регулировка привода позволяет устранить ненужные зазоры, а также сбросить нагрузку и получить плотное прилегание к рычажной системе. Правильно натянутый трос и ориентированный привод позволят сцеплению автоматически регулироваться при эксплуатации автомобиля. Оптимальный полный ход педали сцепления должен быть 146 мм. Измерить расстояние лучше твердой линейкой, не рекомендуется применять мягкий сантиметр во избежание погрешностей. Что еще нужно учитывать? Однозначно, операцию по замене троса не следует проводить, если не удается долгое время настроить трос или все сцепное устройство имеет обширные повреждения. В ряде случаев требуется комплексная диагностика на профессиональном оборудовании, а также полная замена трансмиссионного узла. Лучшим решением будет обращение в специализированную автомобильную мастерскую, где быстро определят проблему и устранят все негативные последствия.

Какие могут быть причины неполадок

Отечественные производители не отличаются высококачественной и долговечной автомобильной техникой. Детали машин, как правило, приходится заменять после 1-2 лет езды. Многие элементы авто часто выходят из строя и отремонтировать их невозможно. Приходится лишь брать новые. Однако не стоит все сваливать на создателей, так как часто неправильная эксплуатация и плохой уход приводят к тому, что машина некачественно функционирует. Довольно часто встречается проблема недостаточного хода педали механизма сцепления. Возникает такая проблема обычно из-за повреждения запчастей. Для того чтобы такой проблемы не было, нужно регулярно проводить профилактические работы.

Как проверить сцепление на машине

Для детальной диагностики элементов системы сцепления необходимо дополнительное оборудование и зачастую их демонтаж. Однако перед тем как перейти к этим сложным процедурам можно просто и достаточно эффективно проверить сцепление и убедиться, в том, что оно вышло из строя или нет не снимая коробки. Для этого существует четыре несложных способа.

Проверка на 4 скорости

Для автомобилей с механической трансмиссией существует один простой метод, с помощью которого можно убедиться, что сцепление МКПП частично вышло из строя. Достаточно показаний штатных спидометра и тахометра автомобиля, расположенных на приборной панели.

Перед проверкой необходимо найти ровный участок дороги с гладким покрытием длиной около одного километра. По ней нужно будет проехаться на машине. Алгоритм проверки буксует ли сцепление следующий:

• разогнаться на автомобиле до четвертой передачи и скорости около 60 км/ч;
• после этого прекратить разгон, убрать ногу с педали газа и дать машине сбавлять обороты;
• когда машина начнет «захлебываться», или приблизительно на скорости 40 км/ч резко дать газу;
• в момент разгона необходимо внимательно следить за показаниями спидометра и тахометра.

При исправном сцеплении стрелки двух указанных приборов будут двигаться вправо синхронно. То есть, с увеличением оборотов двигателя будет увеличиваться и скорость автомобиля, инерционность будет минимальна и обусловлена лишь техническими характеристиками двигателя (его мощностью и массой машины).

В случае, если диски сцепления значительно изношены, то в момент нажатия на педаль газа будет иметь место резкое увеличение оборотов двигателя и его мощности, которая, однако, не будет передаваться на колеса. Это означает, что скорость будет повышаться очень медленно. Это будет выражается в том, что стрелки спидометра и тахометра двигаются вправо не синхронно. Кроме этого, в момент резкого увеличения оборотов мотора из него будет слышен свист.

Проверка на ручном тормозе

Представленный метод проверки можно выполнять лишь в случае, если должным образом отрегулирован ручной (стояночный) тормоз. Он должен быть хорошо настроен и четко фиксировать задние колеса. Алгоритм проверки состояния сцепления будет следующим:

• установить машину на ручной тормоз;
• запустить двигатель;
• нажать педаль сцепления и включить третью или четвертую передачу;
• попытаться тронуться, то есть, нажать педаль газа и отпустить педаль сцепления.

Если при этом двигатель дернется и заглохнет — значит, со сцеплением все в порядке. Если же двигатель будет работать, то налицо износ дисков сцепления. Диски восстановлению не подлежат и необходима либо регулировка их положения либо полная замена всего комплекта.

Внешние признаки

Об исправности сцепления также косвенно можно судить и просто при движении автомобиля, в частности, в гору или под нагрузкой. Если сцепление пробуксовывает, то велика вероятность появления запаха гари в салоне, который будет исходит от корзины сцепления. Другой косвенный признак — потеря динамических характеристик машины при разгоне и/или при движении вгору.

Сцепление «ведет»

Как указывалось выше, выражение «ведет» означает, что ведущий и ведомый диски сцепления не расходятся полностью при выжимании педали. Как правило, это сопровождается проблемами при включении/переключении передач в МКПП. Параллельно из коробки передач слышатся неприятные скрипящие звуки и скрежет. Проверка сцепления в данном случае будет выполняться по следующему алгоритму:

• запустить двигатель и дать ему работать на холостых оборотах;
• полностью выжать педаль сцепления;
• включить первую передачу.

Если рычаг включения передач без проблем устанавливается в соответствующее посадочное место, процедура не занимает много усилий и не сопровождается скрежетом — значит, сцепление не «ведет». В противном случае имеет место ситуация, когда диск не отцепляется от маховика, что приводит к описанным выше проблемам. Обратите внимание, что такая поломка может привести к полному выходу из строя не только сцепления, но и привести к неисправности коробки передач. Устранить описанную поломку можно прокачкой гидравлики либо регулировкой педали сцепления.

Замена сцепления Лады Приоры

Lada Priora – пожалуй, самая популярная модель российского автопрома, которая, по статистике, испытывает постоянные проблемы со сцеплением. Его замена достаточно кропотливая процедура, особенно если это делать самому. Попробуем разобраться в этом вопросе более подробно на полноценном руководстве по замене сцепления.

Замена сцепления лады приоры своими руками может быть завершена в домашних условиях с помощью автомобильных стоек для подъема автомобиля и тележечного домкрата. Настоятельно рекомендуется использовать инструмент для выравнивания сцепления, иначе вы можете потратить слишком много времени на выравнивание пластины сцепления и шлица входного вала. Сама процедура займет около 5-6 часов времени.

Пошаговое руководство

Что понадобится

• Сменная муфта сцепления
• Инструмент для центровки сцепления
• Тормозная жидкость
• Различные отвертки
• Трещотка
• Штанга выключателя
• Тележечный домкрат
• Подставки или рампы
• Противооткатные упоры

Шаг 1 – замена тросика и педали сцепления лады приоры

Отсоедините аккумулятор, открутите рычаг переключения передач в салоне (два болта), и, когда автомобиль оторвется от земли, отсоедините тросик сцепления от рычага вилки в пылезащитном чехле. Трос и педаль сцепления необходимо ослабить, уменьшив давление регулировочных гаек на брандмауэре в моторном отсеке.

Шаг 2

Затем отсоедините провода датчика от коробки передач и ослабьте, а затем отсоедините трос ручного тормоза, чтобы можно было снять коробку передач.

Шаг 3

Ослабьте часть выхлопной трубы, открутив болты, расположенные во внутренней части Приоры. Их, как правило, трудно удалить из-за грязи, ржавчины, постоянного расширения и сжатия горячей выхлопной трубы. Пенетрант, такой как WD40, может помочь ослабить конструкцию.

Шаг 4

Снимите стартер и болты колокольни. Вам понадобятся дополнительные инструменты (удлинители, прерыватели, шарнирные соединения), чтобы добраться до самих дальних болтов. Затем снимите коробку передач.

Основная часть

Шаг 5

Снимите старую нажимную пластину и маховик. Чтобы двигатель не вращался при снятии болтов маховика, используйте большую отвертку, вставленную в зубья и зафиксированную на корпусе. Тщательно очистите внутреннюю часть колокольни.

Шаг 6

Установите новый маховик и прижимную пластину и затяните их. На всех болтах маховика и прижимной пластины должен быть использован мазок контргайки. Обратите внимание на использование инструмента выравнивания сцепления.

Фото – прижимная пластина

Шаг 7

Шаг 8

Снимите крепление коробки передач с поперечины и снимите поперечину, если требуется зазор. Затем открутите болты, которые крепят корпус колокола коробки передач к двигателю. После этого осторожно отодвиньте коробку передач от двигателя до тех пор, пока входной сдвиг не очистит прижимную пластину. Снимите прижимную пластину и диск сцепления.

Шаг 9

Теперь вы можете снять коробку передач. Сначала внимательно осмотрите маховик на предмет царапин, тепловых пятен, трещин или чего-либо необычного. Любое повреждение оправдывает необходимость механической обработки или замены маховика.

Примечание: механическая обработка маховика не устранит тепловых пятен. Возможно, потребуется его. Это также хорошее время для проверки заднего главного уплотнения двигателя на наличие утечек и ремонта по мере необходимости.

Замена Сцепления

Шаг 10

Установите новый диск сцепления и прижимную пластину. Затяните прижимную пластину в соответствии с рекомендациями производителя. (Примечание: диск сцепления может быть установлен только в одну сторону. Если он установлен неправильно, то сцепление не будет работать. В большинстве случаев на сменном диске будет наклейка с надписью «маховик сбоку», если не обращать внимания на то, как был установлен старый диск). Установите выпускной подшипник с тонким слоем смазки на скользящую поверхность подшипника.

С помощью домкрата коробки передач вставьте коробку передач обратно в нужное положение. Осторожно двигайте коробку передач вперед до тех пор, пока входной вал не войдет в шлицевое отверстие диска сцепления (центр). После выравнивания и соединения коробки передач и двигателя замените болты корпуса колокола и все предметы, которые вы сняли с коробки передач. Отрегулируйте узел сцепления по мере необходимости.

Если вам требуются более подробные инструкции, воспользуйтесь подробными видео от самой компании по замене троса сцепления лады приоры. Там описано более подробное пошаговое руководство.

Заключение

В результате можно получить полностью замененную коробку передач, а также сцепление. Однако это достаточно кропотливый процесс, который требует наличия практических знаний. Желаем успехов!

Читайте также:


• Как снять ручку кпп ваз 2114

• Москвич 2141 пропало сцепление

• Как установить коробку ваз на минитрактор

• Принцип работы сцепления камаз 740

• Замена акпп тойота виш 4вд
