Замена АКПП Audi 100 C4

Внешние элементы 4-х ступенчатой АКП:

1. Картер. 2. Крышка. 3. Кожух. 4. Ось. 5. Рычаг. 6. Шестерня (ручной тормоз). 7. Рычаг. 8. Шток. 9. Рычаг включения. 10. Рычаг. 11. Фиксатор. 12. Многофункциональный переключатель. 13. Масляный картер. 14. Масляный фильтр. 15. Прокладка. 16. Уплотнитель. 17. Гидротрансформатор. 18. Сальник. 19. Масляный насос. 20. Уплотнение. 21. Прокладка. 22. Блок клапанов.

Внутренние элементы 4-х ступенчатой АКП:

1. Ведомый диск. 2. Регулировочная шайба. 3. Корпус планетарной шестерни. 4. Шайба пружинная. 5. Регулировочная шайба. 6. Ведущий вал планетарной шестерни. 7. Игольчатый подшипник. 8, 9. Упорный подшипник. 10. Шайба. 11. Упорный подшипник. 12. Шайба. 13. Упорный подшипник. 14. Ведущий корпус. 15. Ведущий вал. 16. Ведущие диски. 17. Шестерня муфты свободного хода. 18. Выпуклая шайба. 19. Нажимной диск. 20. Корпус. 21. Муфта заднего хода. 22. Регулировочная шайба. 23. Муфта 1-3 передача. 24. Шайба. 25. Муфта 3-4 передача. 26. Шайба. 27. Крышка. 28. Регулировочный болт. 29. Регулировочная шайба. 30. Подшипник. 31. Шайба. 32. Подшипник. 33. Ведущая шестерня. 34. Шайба (ведущая). 35. Ведущая шайба. 36. Фигурная шайба. 37, 40. Стопор. 41. Подшипник. 42. Регулировочная шайба. 43. Втулка. 44. Сальник. 45. Колесо (ручной тормоз). 46. Шестерня. 47. Шестерня. 48. Регулировочная шайба. 49. Расширительная втулка. 50. Прокладка. 51. Крышка. 52. Подшипник. 53. Регулировочная гайка. 54. Защитная крышка.

Элементы дифференциала 4-х ступенчатой АКП

1. Фланец. 2. Сальник. 3. Игольчатый подшипник. 4. Зубчатый вал. 5. Зубчатое колесо. 6. Дифференциал. 7. Датчик расстояния. 8. Крышка дифференциала. 9. Ступица. 10. Сальник. 11. Шестерня привода спидометра. 12. Подшипник. 13. Гайка. 14. Корпус. 15. Шестерня дифференциала. 16. Валик. 17. Подшипник. 18. Вторичный вал.

Снятие АКПП

Отсоедините отрицательный провод от аккумуляторной батареи.
Снять верхние болты, соединяющие КПП с двигателем. Поднять и надежно подпереть автомобиль. Используя подходящие приспособления для подпирания двигателя, подпереть двигатель и автомобиль.
- В передней части двигателя снять два верхних болта. Снять стартер.
- Через отверстие стартера снять болты крепления преобразователя крутящего момента к пластине привода и снять защитную пластину (крышку) преобразователя крутящего момента.
- Прижать шланги на масляном радиаторе для жидкости ATF КПП и снять шланги с радиатора.
- Снять трос привода спидометра с КПП.
- Снять болты соединения внутренней Стороны полуоси и КПП С помощью проволоки подвесить полуоси.
- На левом рычаге подвески пометить положение шарового шарнира и снять шарнир и опору.
- Установить емкость для сбора масла под КПП, снять масляную трубку с поддона и слить жидкость.
- Снять кронштейн крепления выхлопной трубы на КПП.
- Снять кронштейн троса селектора. На рычаге переключения на КПП снять стопорное кольцо троса селектора и трос
- На КПП снять кронштейн троса "газа" (акселератора) и сам трос с рычага привода.
- Снять центральный болт с опоры КПП. Используя приспособление для опоры двигателя, слегка приподнять двигатель.
- Снять болты кронштейна троса дроссельной заслонки и кронштейн.
- Подпереть КПП и слегка приподнять ее. Снять нижние болты крепления КПП на двигателе.
- Отделить двигатель от КПП и опустить КПП. Поддерживать преобразователь крутящего момента.

Установка АКПП

- При установке КПП преобразователь крутящего момента может соскользнуть с опоры одноходовой муфты, а вал масляного насоса может выйти из насоса Это может вызвать повреждения при укреплении болтов КПП на двигателе. Убедитесь, что преобразователь правильно расположен перед установкой болтов.
- Затянуть болты крепления КПП на двигателе моментом 56 Нм, болты крепления Дополнительной рамы - моментом 40 Нм и центральный болт крепления КПП - моментом 40 Нм.
- Установить болты крепления преобразователя крутящего момента на пластине привода моментом 30 Нч
- Установить пластину крышки.
- Установить болты крепления полуосей на КПП и затянуть их моментом 30 Нм.
- Подсоединить шаровой шарнир к рычагу подвески и затянуть болты моментом 66 Нм.
- Установить выхлопную систему. При этом затянуть все зажимы, лишь убедившись в том. что все детали расположены правильно (это делается для уменьшения вибраций).
- Подсоединить шланги к масляному радиатору. Установить маслоналивную трубку и заполнить КПП жидкостью.
- Подсоединить и отрегулировать трос селектора, если требуется. Подсоединить и отрегулировать рычаги привода "газа" и выровнять крепления двигателя на КППТ если это необходимо.

Информация предназначена для моделей 1990, 1991, 1992, 1993, 1994, 1995 года выпуска.

Ремонт АКПП своими руками: универсальное руководство для всех автопроизводителей

Ремонт АКПП своими руками – та еще авантюра. Однако, если автолюбитель обожает самостоятельно разбираться в своем автомобиле, ремонтировать его и у него это получается, то и ремонт трансмиссии он вполне сможет освоить. Во всяком случае, не сильно навороченных. Для ремонта трансмиссии понадобится теплый бокс, подъемник или яма, наборы ключей, шестигранников, отвертки, тестер и, вероятно, помощь нескольких человек для снятия коробки, весит она немало.

АКПП от Айсин

АКПП 30 43LE

АКПП 30 43LE одна из самых надежных и долговечных трансмиссий от Айсин. АКПП 30 43LE очень простая и сбалансированная, легко чинится и после ремонта ездит еще очень долго. Ресурс АКПП 30 43LE достигает 700000–1000000 пробега, срок службы 15–20 лет. АКПП 30 43LE приходят в ремонт уже совсем уставшие и всегда необходимо делать капитальный ремонт. На АКПП 30 43LE меняются все фрикционы. Обычно на АКПП 30 43LE заказывают Мастеркит, который содержит все необходимое. Гидротрансформатора АКПП 30 43LE обычно очень изношен и также нуждается в ремонте. К нему сразу же лучше заказать и втулки. Пластиковые вошеры к моменту капитального ремонта АКПП 30 43LE обычно раскрошены и их также заказывают комплектом. Тормозная лента АКПП 30 43LE тоже не вечна, хотя и прощает владельцу многое.

Снятая для ремонта АКПП 30 43LE

ЭБУ АКПП 30 43LE прост и надежен, иногда требуется замена соленоидов, но в целом ломаться там просто нечему.

АКПП AF13

На АКПП AF13 часто горит 3–4 ряд фрикционов и значительно быстрее своих братьев. Если покатать на АКПП AF13 с такой проблемой нужно будет менять все пакеты фрикционов, фильтр и тормозную ленту. Вошеры для АКПП AF13 тоже стоит включить в комплект расходников для возрастных автомобилей. По ЭБУ и гидроблоку АКПП AF13 – все проблемы типичные для современных АКПП.

Ремонт АКПП Ауди

АКПП 5HP19 на А6 и С4

ZF 5HP19 достаточно удачная трансмиссия, которая легко восстанавливается и чинится. В ремонте встречается достаточно часто, однако это связанно лишь с ее популярностью использования в долгоиграющих автомобилях. АКПП 5HP19 для Ауди А6 берет свое начало от 18 серии, которая начала производиться аж с 1995 года. Масло и фильтры в АКПП 5HP19 для Ауди А6 долгоиграющие и менять их рекомендуется раз в 80000–100000 километров пробега. На 180000–200000 обычно возникает необходимость капитального ремонта. Масло АКПП 5HP19 для Ауди А6 лучше контролировать и при первых признаках загрязнения менять. Комплект прокладок и сальников не помешает поменять при первой возможности. Бюджетный вариант нормального качества производит АТОК. При любом ремонте меняют уплотнительные элементы клапанной плиты, выполняют ее промывку и очистку.

Коробка передач ZF 5HP19

Фрикционы стоит заказать комплектом. Изнашиваются они практически равномерно, слабых пакетов нет. Их точно нужно менять, если масло запахло горелым. При замене следует протестировать работу соленоида главного давления, если он неисправен, новые фрикционы долго не проживут. Остальные фрикционы живут долго, но, если соленоид главного давления все-таки вышел из строя, стоит проверить двойной барабан-суппорт, он мог лопнуть от избыточного давления, но только на машинах с солидным возрастом.

Слабым местом этой трансмиссии является гидротрансформатор. Его фрикцион усиленно изнашивается из-за введения в эти АКПП принудительной блокировки муфты. Если не ремонтировать гидротрансформатор каждые 200000 километров пробега, то скоро из строя выйдет масляный насос и втулки. Стертый фрикцион будет проскальзывать по хабу гидротрансформатора и изнашивать втулку и сальник насоса, что, скорее всего, приведет к утечке масла и масляному голоданию некоторых частей коробки, которые также скоро выйдут из строя. Кроме этого, клеевой слой фрикциона намертво забьет фильтр и гидроблок.

Если втулка насоса умирала долго и в агонии, то необходимо будет растачивать крышку насоса и заказывать втулку большего внешнего диаметра.

Из-за вышеописанных проблем часто меняют и крышку масляного насоса с шестернями.

Если в коробке ломалось что-то по механической части и на магнитах есть металлические останки, то имеет смысл поменять сепараторную пластину насоса – скорее всего, она повреждена.

Поршни отличаются от аналогов, на них нет резинового покрытия, только кольцо, которое легко поменять. Иногда поршни могут лопнуть из-за избыточного нештатного давления.

Масляный поддон иногда меняют после внешних повреждений после наших российских ям и дорог.

Гидравлическая плита ремонтируется и восстанавливается, что редкость для современных АКПП. Цены на запчасти довольно низкие, АКПП простая, мастера учатся зачастую именно на ней, в интернете много мануалов и информации.

Гидроблок ZF 5HP19

Ауди 100

Оснащаются и АКПП 01n, 01p и 096 (01m). АКПП 01n, 01p и 096 (01m) – очень удачные автоматы, которые выпускаются до сих пор, распространены и активно встречаются в ремонте. На сегодняшний день АКПП серии 01n, 01p и 096 (01m) устанавливаются на Пассаты, например. Находятся на третьем месте по популярности ремонтов уступая семейству U140–240 и 5HP19. После этой разработки, концерн VAG пытался разработать перспективное поколение вариаторов, потерпел неудачу и начал работы над преселективными DSG, которые можно посчитать удачными.

Ауди 100 оснащенная АКПП

Друг от друга коробки отличаются незначительно. На 01m дифференциал с отдельной системой связки для поперечного расположения.

Трансмиссия Ауди 100 очень надежная и ремонтопригодная.

Комплекты фрикционов у 01n, 01p и 096 (01m) одинаковые, вместе с ними заказывают комплект стальных дисков. Комплект поршней для 01n, 01p и 096 (01m) – их заказывают практически для всех капитальных ремонтов и часто неоригинальные, для 096 их всего 5 штук, для 01-х 7 штук. Актуально для возрастных автомобилей, у которых резиновые элементы уже успели задубеть после 8–10 лет эксплуатации. Поршни обычно заказывают неоригинальные.

Фильтры для 01n, 01p и 096 (01m) одинаковые, но отличаются от 096.

Для всего семейства 01n, 01p и 096 (01m) характерен выход из строя зелёного вошера переднего барабана, определить его поломку можно по зеленым кусочкам пластика в поддоне.

Сепаратор обгонной муфты редко живет больше 10 лет, рассыпается.

Часто на АКПП Ауди 100 горят пакеты сцепления 3–4, вместе с подшипниками. Выходят из строя из-за продавливания оси вала, фрикционы начинают проскальзывать. Такой же результат ожидает из-за масляного голодания этого пакета. На юных автомобилях, такое возможно при попытке штурма бездорожья и выездов враскачку.

При каждом ремонте Ауди 100 меняют прокладки поддона, сальники и прокладку насоса.

Атомат 01n от Ауди 100

Комплект прокалок и сальников 01n, 01p и 096 (01m) обычно приобретают от АТОК, для 096 он отличается.

Соленоиды и электрика ЭБУ Ауди 100 надежные и обладают «немецким качеством». Чаще всего из строя выходит нагруженный соленоид-регулятор давления. Грязное масло в Ауди 100 существенно ускоряет процесс уничтожения ЭБУ и его элементов. Они служат по 8–10 лет, после чего начинают врать и их надо менять. А вот проводка соленоидов является практически расходным материалом и умирает в разы чаще. На рынке представлены более прочные аналоги, которые выпускаются не в виде хрупкого шлейфа, а в виде прочного жгута проводов, которые служат дольше.

Гидравлический блок 01n, 01p и 096 (01m) требует постоянной чистки, особенно на автомобилях с пробегом свыше 150000 километров. Грязное масло обладает абразивными свойствами и как наждачная бумага стачивает каналы, золотники и другие элементы гидроблока. Забитые каналы могут залипать, а датчики врать, что ведет к нештатной работе коробки. При езде на грязном масле некоторое время, повреждения и износ могут стать критичными, и восстановить плиту уже будет нельзя.

При перегреве трансмиссии 01n, 01p и 096 (01m) часто летят датчики оборотов входного и выходного валов.

На каждый ремонт АКПП Ауди 100 необходимо заказывать крышку приводного вала, она выбивается зубилом, и вставить ее назад нельзя.

Планетарный ряд выходит из строя в результате естественного износа или же езды на перегретой или голодной до масла трансмиссии Ауди 100. При перегреве опорные подшипники рассыпаются и их осколки поражают планетарку.

Если на возрастном автомобиле Ауди 100 не работает задний ход, то есть вероятность, что развалились возвратные пружины и пластик. Для этого случая существует специальный ремкомплект, и этот ремонт обязательно проводится на автомобилях старше 10 лет.

Пакет сцепления фрикционов

Статор насоса выходит из строя, если не ремонтировать гидротрансформатор. Из-за этого выходят из строя втулки, и они также меняются комплектом на возрастных автомобилях.

После любого ремонта производится адаптация дроссельной заслонки, выполняется чистка системы охлаждения и при езде с горелым маслом меняется кулер.

Ауди С5

Ауди С5 снабжается АКПП 6HP28, базирующейся на прошлых разработках. Эта трансмиссия стала убийцей DSG, снова вернув автоматы в ряд перспективных трансмиссий. Именно в этой трансмиссии впервые были объединены ЭБУ и гидравлическая клапанная плита. В результате получился мехатроник. К несчастью, это решение привело к перегревам электрической части АКПП, которая теперь располагалась в месте, подверженном повышенным тепловым нагрузкам, что отрицательно сказалось на ее ресурсе и надежности. Ранняя блокировка гидротрансформатора дала автомобилям большую динамику и топливную экономичность, но отрицательно сказалась на ресурсе гидротрансформатора и скорости загрязнения масла и гидроблока. Но эта проблема ярко выражена только для агрессивных водителей. У тех, кто спокойно и плавно ездит на автомобиле, блокировка практически не срабатывает.

Фрикционы гидротрансформатора работают в экстремальном режиме и чаще всего нуждаются в замене. Ремкомплект прокладок, сальники и фрикционы заказывают у АТОК, они дешевые и не уступают в качестве. Слабый комплект фрикционов Драйв можно заказать усиленной версией. Комплекты фрикционов выходят из строя уже после 100000 пробега.

Первые поколения этих АКПП не справлялись с повышенной тепловой нагрузкой, но эта детская болезнь была устранена. Особенно страдал ЭБУ.

Часто на этой трансмиссии меняют соленоиды – грязное масло и температура быстро их изнашивают.

Появление вибраций при работе трансмиссии обычно означает необходимость замены втулок. Они начали пропускать масло, в пакетах фрикционов наблюдается масляное голодание, соленоиды открываются на большее сечение, чтобы снизить потери. По итогу, гидроблок получает повышенный износ из-за больших потоков грязного масла, насос начинает сдыхать, а нештатное давление в АКПП убивает все, что только можно.

При чистке клапанной плиты у нее обычно меняют резинку – она также не выдерживает долгой температурной обработки. Модификаций самого гидроблока много и сначала необходимо выяснить, какой именно был установлен на автомобиль. От перегревов страдает и проводка – часто заказывают шлейфы и даже разъемы к соленоидам.

Основные особенности ремонта схожи и с АКПП 09А.

Ауди А6 и А8

Эти модели Ауди комплектуются АКПП 5HP24. Ремкомплект прокладок и сальников 5HP24 лучше заказывать от Альто или же оригинал – по цене они примерно одинаковые. Фрикционы 5HP24 меняются комплектом при сгорании хотя бы одного из них. При каждом ремонте 5HP24 меняется входной барабан сцепления А, у него ломается стопорное кольцо. Но его можно и восстановить. Это слабое место конструкции всех 5HP24. Лучше всего заказать усиленную версию. Подшипники ступицы 5HP24 разбивается от нагрузок, иногда вместе с ними приходится менять и ступицу. Это происходит из-за масляного голодания в 5HP24. Осколки подшипника иногда могут повредить поршни 5HP24, их тоже следует осмотреть и при необходимости заменить.

Автомат 5HP24 устанавливаемый на Ауди А6 и А8

При каждом ремонте 5HP24 меняется прокладка крышки насоса и прокладка поддонов, также стоит посмотреть уплотнитель гидроблока. Проводка соленоидов и ЭБУ нередко выходит из строя на 5HP24. Ремонт гидроблока 5HP24 рекомендуется производить не позднее 10 лет с начала эксплуатации. Гидротрансформатора на больших автомобилях с мощными двигателями долго не живет и нуждается в капитальном ремонте раз в 200000–300000 километров пробега.

Ремонт АКПП других автомобилей

Опель Омега

Опель Омега комплектуется АКПП 4L30E. Гидротрансформатор Опель Омега обладает достаточно ограниченным ресурсом и часто является убийцей втулок. На Опель Омега они меняются комплектом, нуждается АКПП в ремонте после 200000 километров пробега. Соленоиды Опель Омега вырабатывают свой ресурс после 6–8 лет эксплуатации.

Хонда

АКПП от Хонда стоят особняком среди других производителей. В какой-то момент Хонда решила идти своим путем и разработала VTEC двигатели, которые при маленьком объеме выдавали солидные мощности. Правда, их ресурс был невелик. Под эти двигатели Хонда была вынуждена сделать соответствующие трансмиссии, способные выдерживать солидные нагрузки.

АКПП Хонда не используют планетарные передачи. Это сделало АКПП Хонда более массивными, но и более надежными и долговечными.

Хонда СРВ с трансмиссией M4TA

Достаточно часто в ремонте встречаются надежные трансмиссии M4TA, которые устанавливались на Хонда СРВ, Цивик, Аккорд, Одиссей и другие. Трансмиссия Хонда СРВ достаточно надежная, но часто водители забывают следить за маслом и в результате сталкиваются с неприятным и дорогостоящим ремонтом.

Для ремонтов АКПП Хонда СРВ часто заказывают Мастеркит – комплект сальников, прокладок, фрикционов, стальных дисков и так далее. Необходимость капитального ремонта обычно наступает после 300000 километров пробега. Достаточно часто на возрастных Хонда СРВ меняют изношенные соленоиды. Муфты, подшипники, шестерни также живут 200000–300000 километров.

Мерседес 124

Мерседес в 124 кузове ценится и считается классикой. Найти в продаже Мерседес 124 достаточно просто, они до сих пор вполне себе ездят. Правда, состояние их обычно оставляет желать лучшего, а цены на ремонт не особо отличаются от новых Мерседесов. АКПП 722 серии тех лет более чем надежные, но они, разумеется, имеют ресурс, который к нашему времени мог уже выйти и не один раз.

Мерседес 124 с коробой-автомат

Прокладки и сальники от АТОК достаточного качества и подходят Мерседес 124. Комплекты фрикционов Мерседес 124 отличаются в зависимости от серии коробки. Тормозные ленты Мерседес 124 также лучше поменять комплектом.

НЕ ТРАТЬТЕ ДЕНЬГИ НА ПЕРЕКРАСКУ!
Теперь Вы сами сможете всего за 5 секунд убрать любую царапину с кузова вашего автомобиля.

При исчезновении на Мерседес 124 заднего хода заказывается ремкомплект пружинок, поршень и кольцо к нему.

На всех возрастных автомобилях ремонтируется гидротрансформатор Мерседес 124, заменяется фильтр, манжета, сальник и втулка насоса.

ЭБУ и электрика Мерседес 124 очень простые и практически не ломаются, но гидроблок лучше иногда чистить. После капитального ремонта при контроле системы охлаждения и смазки коробка Мерседес 124 откатает еще 300000 километров, а то и больше.

Митсубиси Паджеро

Митсубиси Паджеро комплектуется АКПП V4A51. Ремкомплекты АКПП V4A51 не отличаются для четырёх- и пятиступенчатых трансмиссий. Фрикцион гидротрансформатора АКПП V4A51 доживает до 200000 километров пробега, затем повреждает сальники и втулки. Планетарный ряд, входящий в АКПП V4A51, разбивает корпус. Затем забивается солнечная шестерня АКПП V4A51. Их металл выкрашивается от перегрева и высоких нагрузок. Об этом свидетельствуют металлические осколки, которые можно найти на магнитах поддона АКПП V4A51. Сепаратор обгонной муфты и планетарный ряд на пятиступенчатых вариациях АКПП V4A51 достаточно часто выходит из строя на возрастных автомобилях.

Митсубиси Паджеро с АКПП V4A51

ЭБУ АКПП V4A51 обычно страдает от износа датчиков скорости входного и выходного вала.

По фрикционам АКПП V4A51 все достаточно надежно, но может выйти из строя пакет реверса.

Уплотнительный элемент гидроблока АКПП V4A51 является расходником, и его необходимо менять при каждом ремонте.

Ремонт АКПП Audi 100 (Ауди 100) в Москве

Audi 100 (Ауди 100) (Ауди 100) – это серия премиальных автомобилей, которая выпускалась немецкой компанией с 1968 года. Первая генерация предлагалась в модификациях седан и купе. Модель была хорошо принята автомобильным сообществом и показала высокий уровень продаж. В 1976-м было представлено второе поколение. Теперь вместо модификации купе предлагался универсал, который маркировался как Avant. Третья генерация, а затем и ее рестайлинг продержался на рынке с 1982 по 1991 год. Здесь также было доступно два кузова – седан и универсал. Наиболее распространены в нашей стране представители четвертого поколения, производство которого происходило с 1990 по 1994. Затем Audi 100 (Ауди 100) (Ауди 100) уступила место в линейке модели Audi A6, которая и представлена на рынке сегодня.

Ремонт АКПП Audi 100 (Ауди 100) - цены:

Акции и спецпредложения

Бесплатная диагностика АКПП

Диагностика АКПП Audi 100 в подарок при ремонте в нашем автосервисе

Скидка 5% на ремонт и обслуживание

5% от стоимости ремонта возвращается в мобильное приложение на последующее обслуживание.

Скидка при калькуляции

При калькуляции на руках из другого сервиса - эти же работы и запчасти по более низкой цене.

250 баллов бонусов

Приведи друга – при заезде по рекомендации, 250 баллов на карту постоянного клиента.

Мойка + Консультация + Диагностика

Мойка, диагностика КПП и консультация специалистов – 1799

Преимущества

«Мир АКПП» - это сеть специализированных автосервисов в Москве по ремонту и обслуживанию АКПП Audi 100 всех видов.

Ремонт АКПП дешевле, чем у дилеров до 70%.

Ремонт АКПП Audi 100 дешевле, чем у дилеров до 70%.

Гарантия 2 года

Для ремонта трансмиссии Audi 100 мы используем оригинальные комплектующие, поставляемые напрямую с заводов-изготовителей. Каждая деталь подбирается под конкретную модель трансмиссионного устройства.

Агрегаты

Линейка автомобилей Audi 100 (Ауди 100) (Ауди 100) оснащалась большим количеством силовых агрегатов. Сначала это были исключительно бензиновые моторы, но уже на второй генерации также стали предлагаться и дизельные версии. Отметим, что среди устанавливаемых ДВС были и весьма мощные модификации, отдача которых достигала 290 лошадиных сил. Первое поколение предлагалось только с механическими КПП, но затем появились конфигурации с 3, а позже и с 4-ступенчатыми автоматами. Большинство моделей имели передний привод, хотя также встречаются и автомобили, оснащенные фирменной системой передачи усилия на обе оси.

Неисправности

С увеличением пробега растет и степень износа элементов сложных систем. Касается эта как двигателя, так и трансмиссии. Конечно, существуют регламентные мероприятия, которые могут существенно отсрочить, например, необходимость ремонта АКПП Audi 100 (Ауди 100) (Ауди 100). Речь идет о смене рабочей жидкости и фильтрующего элемента, установленного в поддоне. Осуществляя такие операции каждые 50-60 тысяч километров пробега, Вы обеспечите должный уровень защиты подвижных элементов, а также предотвратите накапливание в составе продуктов износа. Однако, если в работе агрегата уже есть нарушения, следует поспешить в сервис для проведения диагностики.

Некоторые признаки наличия неполадок:

• Рывки и толчки при переключениях
• Посторонние шумы и вибрации
• Утечка рабочего материала
• Невозможность выбора режима функционирования агрегата
• Переход в аварийный режим

Цена ремонта АКПП Audi 100 (Ауди 100) (Ауди 100) может быть весьма велика. Поэтому некоторые владельцы предпочитают установку подержанного агрегата в сборе.

Выбор техцентра

Ремонт АКПП Audi 100 (Ауди 100) (Ауди 100) требует участия профильных специалистов. Отметим, что далеко не каждая СТО имеет таких в своем штате. Следовательно, нередко подобные работы отдаются на аутсорсинг, что, естественно, увеличивает их стоимость для клиента. Силами своих мастеров такие мероприятия осуществляются в автосервисе Мир АКПП, расположенном в Москве. Здесь есть все необходимое, чтобы гарантировать высокое качество восстановительных операций.

Ремонт коробки АКПП, МКПП в Ауди 100 в Москве

Специалисты техцентра «ВАГ Автосервис» помогут оперативно выявить и отремонтировать любые поломки в КПП вашего Ауди 100 . В список работ входит диагностика (первичная), снятие/установка/замена узла, сборка/разборка, замена сцепления или маховика. Мы работаем со всеми поколениями, модификациями и типами трансмиссий (АКПП, МКПП) устанавливаемых в автомобилях Ауди 100 .

Работы по ремонту КПП, в зависимости от сложности поломки, могут занимать от 30 минут до 10 часов. Стоимость нормо-часа работ для автомобилей этого класса составляет 1 400 руб.

Прайс-лист на услуги по ремонту трансмиссии Ауди 100

Чтобы узнать стоимость ремонта Вашего автомобиля, выберите интересующий вид работ. В таблице указаны цены за работу, без учета стоимости запчастей и расходников.

Ремонт КПП Ауди 100 по низким ценам

Легендарная немецкая модель Ауди 100 до сих пор пользуется большим спросом среди отечественных автолюбителей, хотя ее производство было завершено еще в 1994 году. Не последнюю роль в этом играют отличные ходовые качества, динамизм и экономичность этих автомобилей бизнес-класса. Данные преимущества во многом обеспечиваются высокоэффективными и надежными коробками переключения передач, которые заслуживают отличные отзывы автовладельцев и специалистов.

Профильный автотехцентр «ВАГ Автосервис» в Москве недорого выполняет профессиональный ремонт КПП Ауди 100 при неисправностях любого уровня сложности.

На последних поколениях Ауди 100 используются как механические, так и автоматические коробки передач. Главным образом, эти авто, конечно же, комплектовались механическими 5-ступенчатыми коробками, а 4-ступенчатые «автоматы» устанавливались опционально. Оба варианта отличаются высокой надежностью и при правильном обслуживании могут работать без особых проблем много лет. Поэтому обычно ремонт КПП Ауди 100 требуется уже при большом пробеге, когда агрегат накопил большой естественный износ.

Качественный и оперативный ремонт КПП Ауди 100

Ускоряют процесс износа коробки передач следующие факторы:

• несоблюдение водителем требований по эксплуатации КПП, агрессивное вождение;
• нарушение сроков технического обслуживания или его непрофессиональное исполнение;
• применение низкокачественного или неподходящего масла и деталей.

Нужно понимать, что цена на серьезный ремонт КПП Ауди 100 является довольно высокой. Поэтому важно обеспечить своевременное обслуживание и соблюдать основные правила по эксплуатации коробки переключения передач. Наш многолетний опыт свидетельствует, что в большинстве случаев это позволяет избегать серьезных неисправностей.

Одним из главных факторов, провоцирующих поломки, является несвоевременная замена масла. Выполнять ее для коробок обоих типов рекомендуется при пробеге 70 тысяч километров. Разумеется, очень важно купить подходящую жидкость высокого качества. Сделать это можно непосредственно в нашем отделе запчастей. Опытные специалисты помогут подобрать оптимальную марку масла. Его стоимость будет максимально выгодной, и при этом такой выбор позволит предотвратить дорогостоящий ремонт КПП Ауди 100 .

Неисправности коробки переключения передач любого типа имеют свойство достаточно быстро разрастаться и приобретать более значительный масштаб. Поэтому при появлении любых симптомов медлить с визитом в автосервис не рекомендуется. Например, характерной проблемой является подтекание сальников, которое зачастую проявляется при пробеге около 130 тысяч километров. Если срочно не заменить сальники, то может потребоваться сложный ремонт КПП Ауди 100 в результате поломки, вызванной недостатком масла. При работе механической коробки может появляться гул, который говорит об износе подшипников. Их также нужно немедленно заменить. В противном случае возможен перекос осей и выход из строя сразу ряда шестерен.

Независимо от характера поломки, ремонт КПП Ауди 100 должны выполнять квалифицированные специалисты с использованием передового оборудования и качественных запчастей. Услуги именно таких мастеров Вам может предложить профильный техцентр «ВАГ Автосервис».

Ремонт коробки передач на Audi 100 своими руками – Инструкции по ремонту коробки передач на авто Audi 100

Разборка и сборка коробки передач Audi 100 (C4 / A4) / Audi 100 Avant / Audi 100 Quattro / Audi A6 Avant / Audi A6 Quattro с 1990 по 1997 год

5. Разборка и сборка коробки передач

Снятие и установка шарикоподшипника первичного вала, многофункционального датчика, первичного вала, вторичного вала, штоков переключения и крышки коробки передач

1. Картер коробки передач.
2. Самоконтрящийся болт Torx (момент затяжки: 35 Н·м; заменять новым после каждого снятия).
3. Направляющая втулка (с уплотнительным кольцом круглого сечения и сальником первичного вала).
4. Чашеобразная шайба (меньший диаметр (выпуклая сторона) должна быть направлена к направляющей втулке).
5. Стопорное кольцо.
6. Подшипник.
7. Стопорное кольцо (подбирается по толщине для регулировки первичного вала).
8. Первичный вал.
9. Болт (момент затяжки: 25 Н·м).
10. Стопорная пластина многофункционального датчика.
11. Много функциональный датчик.
12. Разъем многофункционального датчика.
13. Болт (момент затяжки: 10 Н·м).
14. Крышка штока переключения передач.
15. Блокирующий механизм передачи заднего хода/пятой передачи.

Примечание

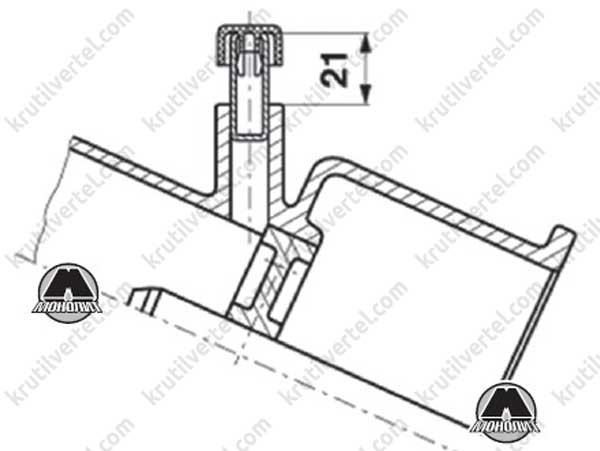

После запрессовки в картер коробки передач сапун должен выступать на 21 мм.

1. Шток переключения передач с вилкой переключения третьей и четвертой передач.
2. Первичный вал.
3. Левый стопорный болт (момент затяжки: 40 Н·м).
4. Шайба.
5. Переводной вал.
6. Шайба.
7. Правый стопорный болт (момент затяжки: 40 Н·м).
8. Шток переключения.
9. Собачка.
10. Болт Torx с буртиком для крепления пружины собачки (момент затяжки: 25 Н·м).
11. Шток селектора с вилками переключения первой/второй/пятой передач и передачи заднего хода.
12. Вторичный вал.
13. Крышка коробки передач (нанести на контактные поверхности тонкий слой герметика AMV 188 001 02).
14. Картер коробки передач (расположить компоненты согласно кодовому обозначению коробки передач, используя каталог запасных частей).
15. Болт Torx (момент затяжки: 22 Н·м).

Снятие

1. Поместить поддон VW 1306 под коробку передач.

2. Слить трансмиссионное масло.

3. Зафиксировать коробку передач на ремонтном стенде.

4. Снять выжимной рычаг -А- сцепления с выжимным подшипником.

Примечание
Перед извлечением направляющей втулки закрыть шлицы первичного вала шлангом горячей посадки для защиты сальника.

5. Снять направляющую втулку -В-.

6. Снять чашеобразную шайбу -С-.

7. Удалить стопорное кольцо -D- спереди шарикоподшипника первичного вала.

8. Если шарикоподшипник, первичный вал или картер коробки передач не подлежат замене, отметить толщину стопорного кольца.

Снятие и разборка коробки
Audi 100 C3. Трансмиссия. 4-ступенчатая коробка 014

Коробка передач типа 014

Механизм управления переключением передач КП типа 014

Картер механизма переключения

Картер коробки передач типа 014

Первичный вал коробки передач типа 014

Главная передача коробки передач типа 014

Снятие

1. Установить автомобиль на смотровую канаву или на подъемник.

2. Отсоединить провод от «минусовой» клеммы аккумуляторной батареи.

3. Отвернуть гайку крепления и отсоединить оболочку с тросом привода спидометра от корпуса привода спидометра.

4. Отвернуть три верхних болта крепления коробки передач к блоку цилиндров.

5. Ослабить натяжение троса и отсоединить его от рычага вилки привода сцепления.

6. Отвернуть болт крепления и отсоединить приемную трубу глушителя с кронштейном от коробки передач.

7. Отсоединить валы привода передних колес от фланцев (см. рис. Коробка передач типа 014) выходных валов дифференциала.

8. Отсоединить электрические провода от коробки передач.

9. Отвернуть оставшиеся болты крепления коробки передач к блоку цилиндров и снять грязезащитный щиток сцепления.

11. Отвернуть из муфты (см. рис. Механизм управления переключением передач КП типа 014) качающейся кулисы винт крепления штока переключателя передач.

12. Снять реактивную тягу от шарового пальца качающейся кулисы и отсоединить шток переключателя передач (см. рис. Картер механизма переключения) от муфты качающейся кулисы.

13. Установить под коробку передач домкрат.

14. Отвернуть болты крепления задних опор силового агрегата с обеих сторон коробки передач.

15. Сдвинуть осторожно коробку передач назад, выведя первичный вал коробки передач из сцепления. Затем опустить коробку передач и вынуть ее из-под автомобиля.

16. Установить коробку передач в обратном порядке. Перед установкой очистить и смазать шлицы первичного вала графитовой смазкой, а также положить отсоединенные приводы передних колес на балку передней подвески.

Разборка

1. Очистить от грязи и вымыть снаружи коробку передач.

2. Вывернуть маслоналивную и маслосливную пробки и слить масло из коробки передач, если ранее этого сделано не было.

3. Отвернуть болты крепления (см. рис. Коробка передач типа 014) и снять заднюю крышку коробки передач с уплотнительной прокладкой.

4. Снять регулировочную шайбу заднего подшипника вторичного вала.

5. Сдвинуть шток вилки переключения 3-й и 4-й передач назад до тех пор, пока не освободится штифт (см. рис. Картер коробки передач типа 014) замкового устройства, и вынуть штифт.

6. Установить шток вилки 3-й и 4-й передач в нейтральное положение.

7. Сдвинуть назад штоки переключения 1-й и 2-й передач и заднего хода, включив тем самым задний ход и первую передачу для блокировки первичного (см. рис. Коробка передач типа 014) и вторичного валов.

8. Отвернуть гайку крепления с вторичного вала.

9. Снять стопорное кольцо (см. рис. Первичный вал коробки передач типа 014) и регулировочную шайбу с первичного вала.

10. Отсоединить картер коробки передач (см. рис. Коробка передач типа 014) от картера сцепления.

11. Зажать картер коробки передач за фланец в тисках с накладками из мягкого металла.

12. Выбить пружинный штифт из вилки переключения 3-й и 4-й передач, подставив под шток опору, чтобы не повредить отверстие в картере.

13. Сдвинуть назад шток и снять вилку переключения 3-й и 4-й передач.

14. Установить шток переключения 3-й и 4-й передач в нейтральное положение.

15. Вынуть первичный вал из картера коробки передач.

16. Выбить ось промежуточной шестерни заднего хода и снять промежуточную шестерню заднего хода.

17. Выбить пружинный штифт из поводка штока переключения 1-й и 2-й передач и снять поводок со штока.

18. Спрессовать вторичный вал с заднего конического роликового подшипника. После чего снять одно из внутренних колец подшипника.

19. Вывернуть из крышки коробки дифференциала привод (см. рис. Главная передача коробки передач типа 014) спидометра.

20. Отвернуть болт (см. рис. Коробка передач типа 014) крепления фланца полуоси, зафиксировав фланец через отверстия под болты крепления с помощью прутка или бородка.

21. Отвернуть болты крепления крышки дифференциала.

22.Снять крышку дифференциала с уплотнительным кольцом с помощью двух отверток.

23. Вынуть дифференциал в сборе из картера сцепления.

24. При необходимости замены переднего подшипника вторичного вала вынуть стопорный штифт переднего подшипника вторичного вала, а затем и наружное кольцо подшипника из картера сцепления.

Как снять АКПП своими руками на ауди 100.

Последнее время автомобили с АКПП пользуются большой популярностью у автолюбителей. Это и не удивительно ведь управлять таким автомобилем намного проще и комфортней, особенно в городе, где часто автомобиль попадает в пробки. Но водители, которые до этого ездили с механической коробкой не всегда правильно эксплуатируют АКПП, из-за этого могут возникнуть неполадки в автоматической коробке передач.

Средний ресурс автоматической коробки 300 тысяч км. АКПП в большинстве своем очень надежны, но бывают случаи, что автоматическая коробка выходит из строя, даже еще на гарантии.

На состояние АКПП большое влияние оказывает качество и количество масла. Для автоматической коробки не стоит использовать первое, подвернувшееся под руку масло. Необходимо заливать только, то масло, которое рекомендует производитель АКПП, и следить за его уровнем, и вовремя производить замену.

Признаки неисправности АКПП.

Признаков неисправной автоматической коробки передач очень много начиная от изменения цвета масла и запаха гари и заканчивая шумами в самой АКПП, а также могут быть рывки, и значительно увеличивается время между включением передач. Может быть и так что при нажатии на педаль газа автомобиль просто не едет. Все это указывает на возможный износ некоторых деталей АКПП.

Интересный такой факт, что для изготовления накладок на фрикционные диски АКПП используется специальная бумага. Она обеспечивает фрикционным накладкам отличные показатели, но при нагрузках даже минимальная пробуксовка фрикциона, может привести к нежелательным последствиям. Повышенное трение приводит к обугливанию накладок, что при повторных нагрузках может вызвать выбивание передач, и нарастанию проблем. И в итоге приводит к капитальному ремонту АКПП.

При первых подозрениях, что с АКПП что-то не так необходимо принимать меры. Если сразу им не придать значения и продолжать дальше ездить можно полностью убить АКПП.

Все неисправности в АКПП можно разделить на три типа поломок.

2.Механическая. Бывает при разрушении валов, шестеренок.

3.Электрическая поломка. Бывает при поломке датчиков, при проблемах в электронном блоке АКПП.

При появлении признаков неисправности сначала рекомендуется проверить все системы, вашего автомобиля. Важно сначала понять причину, а уже потом приступать к ремонту АКПП. Если проблема в АКПП и ваш автомобиль на гарантии, то вам прямая дорога на сервис. Если вы сами снимете АКПП, вы автоматически лишитесь гарантии, такой вариант ремонта не приемлем ни для одного здравомыслящего человека. Если же Ваш автомобиль уже не на гарантии можно самому снять АКПП.

Для того чтобы снять АКПП вам необходимо.

1. Во-первых, вам нужен гараж или бокс с смотровой ямой, гидродомкрат, подъемник, хороший набор инструментов, и конечно время на работу по снятию коробки.

Также нужно учесть, что АКПП весит от 70 до 100 кг. Не лишним будет, если вы возьмете себе помощника.

Если все необходимое приготовили можно приступать к снятию АКПП. При снятии коробки необходимо быть осторожным, чтобы на завершающем этапе не уронить АКПП.

1. Приступаем к работе, в самом начале необходимо отключить клемму с аккумулятора.
2. Снять два шланга которые идут от масляного радиатор и заглушить их, чтобы не полилось масло. При этом надо быть осторожным, чтобы не повредить штуцера.
3. Потом отсоединить трос спидометра от АКПП.
4. Затем необходимо снять защиту двигателя и подвесить двигатель.
5. После чего снимаем стартер.
6. Затем через отверстие для стартера открутить три болта, на которых к маховику крепится гидротрансформатор, при этом ключом на 22 вращаем коленчатый вал.
7. Открутить болты, на которых крепятся внутренние ШРУСы полуосей.
8. Затем приступаем к снятию приемной трубы глушителя вместе с кронштейном и отсоединяем возвратную пружину.
9. Отсоединить от АКПП тягу управления дроссельной заслонки.
10. Затем отсоединить трос селектора передач от рычага АКПП.
11. Снять маслосливную трубку, предварительно поставить под АКПП емкость, куда будет стекать масло.
12. Открутить гайки, которыми крепится АКПП к передней подвеске.
13. После чего АКПП нужно немного приподнять, для того чтобы открутить нижние болты, которыми крепится АКПП к двигателю.
14. Все возможные электрические разъемы и механические приводы отсоединить.
15. АКПП освобождена. Осторожно снимаем АКПП, внимательно следя за тем, чтобы не выпал гидротрансформатор из картера сцепления.

Работа по снятию АКПП завершена, осталось только отремонтировать снятую коробку, или поставить новую.

Запомните, что при установке АКПП сначала присоединяется гидротрансформатор, а затем осторожно поднимаем АКПП, при этом контролируем, чтобы гидротрансформатор не выпал.

Долее установка АКПП проводится в обратном порядке. Затягиваются все болты, подключаются приводы, трос управления АКПП, шланги. В завершении необходимо убедиться, что вращение гидротрансформатора происходит свободно, без затруднений.

Вывод

Как правило, АКПП работают без проблем, если не экономить на своем автомобиле и своевременно делать техническое обслуживание, чтобы все системы работали исправно и без сбоев. При правильной эксплуатации ваш автомобиль и в частности АКПП будут служить вам долго и надежно.

Также для того чтобы АКПП отрабатывала свой ресурс и не возникало проблем в процессе ее эксплуатации, необходимо придерживаться элементарных правил.

Заливайте в АКПП своего автомобиля только качественное масло, которое рекомендуется именно для АКПП вашего автомобиля.

Также не забывайте о фильтрах. Своевременная замена масла и фильтров позволит АКПП работать намного дольше и надежнее.

Следует отметить что резкое увеличение скорости, и езда при скорости, свыше 150 км/ч приводит к сокращению срока эксплуатации АКПП. Если вы любитель экстремальной езды чаще меняйте масло.

На автомобиле с АКПП не рекомендуется буксировать другой транспорт, так как это ведет к нагрузкам на АКПП и преждевременному износу. Дополнительные нагрузки рано или поздно дадут о себе знать.

Как видим соблюдение элементарных советов по эксплуатации АКПП может значительно увеличить ее срок службы и Вам не придется ее снимать, если же по каким либо причинам АКПП вышла из строя, процесс снятия и установки, описанный в данной статье, поможет Вам снять и установить АКПП самостоятельно. Удачи.

Ремонт АКПП Audi 100

Хотя модель Ауди 100 не производится с 1994 года, она все еще очень часто встречается на дорогах. Однако чем старше становятся последние оставшиеся Audi 100, тем чаще требуется ремонт АКПП Audi 100 и других узлов этого автомобиля. В качестве автоматической трансмиссии на эту модель устанавливали несколько типов коробок-передач: ZF4HP18, VW097, VW087. Это достаточно долговечные АКПП, которые необходимо осматривать каждые 200 или даже 250 тысяч километров пробега. Замена масла нужна чаще, каждые 70 тысяч километров.

Типичные проблемы с АКПП Audi 100

Даже самые надежные узлы имеют свои слабые места. Все три типа коробки передач, которые устанавливаются на модель Audi C4, имеют слабый поршень. От нагрузки он может лопнуть. Кроме того, нередко отмечаются проблемы с турбинным валом.

Ремонт АКПП Audi 100 под ключ
от 50 000 руб.

Cтоимость ремонта определяется после проведения дефектовки АКПП.

После 100 тысяч километров пробега у Audi 100 могут появиться проблемы с насосом сальника. Его нужно периодически менять, прокачивая при этом компрессионное кольцо.

Эти и другие поломки автоматической коробки могут проявляться следующим образом:

• появление пробуксовок;
• нехарактерная вибрация при езде, появляющаяся время от времени или постоянно;
• рывки при смене передачи;
• передачи не переключаются;
• не работает отдельная передача;
• появляется непривычный шум;
• автомобиль реагирует на переключение передач с задержкой.

Как проводится ремонт АКПП Audi 100?

Ремонт АКПП всегда начинается с диагностики. Даже если вам кажется, что вы знаете причину неисправности, мастер все равно обязан проверить работоспособность узла на ходу. При тестировании автомобиля на ходу специалист может заметить различные признаки поломки и сделать предварительные выводы, какой ремонт АКПП Ауди 100 понадобится.

После этого проверяется бортовой компьютер автомобиля. Если в работе возникали ошибки, коды этих ошибок будут сохранены в памяти компьютера. Считав их, мастер сможет определить, какие именно неисправности проявлялись и как их устранить.

После этого АКПП снимают и разбирают. Мастер осматривает коробку автомат, чтобы выявить неполадки, которые не заметил ранее. После этого он может составить план ремонта и определить, какие запчасти понадобятся. Согласовав с заказчиком стоимость ремонта, мастер приступает к замене изношенных и сломанных деталей на новые, промывает АКПП и устанавливает обратно на автомобиль. Прежде чем вернуть машину владельцу, мастер проверяет ее на ходу. Если никаких неполадок больше не проявляется, заказчик получает свой автомобиль.

Сервисно-технический центр АКПП Motors предлагает вам заказать ремонт коробки передач Ауди 100 в Москве по приемлемым ценам. Мы гарантируем качество, надежность и самые короткие сроки ремонта от профессиональных автомехаников.

Заполните форму и мы решим неполадки с вашим авто!

Замена коробки передач Audi 100 C4

Элементы коробки передач (Quattro):
1. Картер коробки передач (основной).
2. Картер коробки передач (промежуточный).
3. Картер коробки передач (задний).
4. Вилка переключения.
5. Зубчатая втулка.
6. Втулка.
7. Стопорное кольцо.
8. Блокиратор.
9. Пружина.
10. Шестерня 3-й передачи.
11. Игольчатый подшипник.
12. Манжета.
13. Первичный вал.
14. Игольчатый подшипник.
15. Стопорное кольцо.
16. Шариковый подшипник.
17. Стопорное кольцо.
18. Конусная шайба.
19. Сальник.
20. Втулка синхронизатора.
21. Блокиратор.
22. Пружина.
23. Игольчатый клапан.
24. Шестерня 4-й передачи.
25. Валик с конусной шестерней.
26. Вал шестерен.

При снятии пометить все болты, чтобы при установке поставить их на прежние места, так как, все они разного размера.

Болт для крепления рабочего цилиндра сцепления изготавливается фирмой Audi заостренная для облегчения установки.

Информация предназначена для моделей 1990, 1991, 1992, 1993, 1994, 1995 года выпуска.

Читайте также:


• Какие коробки передач ставят на ладу х рей

• Замена прокладки кпп ланос

• Замена масла акпп 725 мерседес

• Обкатка нового автомобиля с акпп киа церато сколько километров

• Как правильно проверить уровень масла в акпп субару трибека
