Renault Duster Manual

Инструкция по ремонту и эксплуатации Рено Дастер

Прокачка гидропривода сцепления Рено Дастер

Прокачиваем гидропривод сцепления для удаления из него воздуха после разгерметизации при замене главного или рабочего цилиндров сцепления, трубок и шлангов, а также при снятии главного тормозного цилиндра или бачка гидроприводов тормозов и сцепления.
Для наглядности работу показываем на снятой коробке передач.
Для прокачки гидропривода сцепления…

…на пластмассовом наконечнике трубки расположен штуцер, закрытый резиновым колпачком.
Переходник, на который надет наконечник трубки, не закреплен в картере сцепления, поэтому для удобства прокачки рекомендуем изготовить из металлической шайбы (толщиной 1,0–1,2 мм, наружным диаметром 23 мм и отверстием диаметром 10,5 мм) стопорную шайбу для переходника.
Перед прокачкой проверяем уровень жидкости в бачке.
При необходимости доливаем жидкость.

Устанавливаем изготовленную стопорную шайбу в паз переходника (для наглядности показано при снятом наконечнике трубки).

Снимаем защитный колпачок со штуцера прокачки.

Надеваем на штуцер прозрачный шланг, другой конец которого опускаем в емкость, частично заполненную рабочей жидкостью так, чтобы свободный конец шланга был погружен в жидкость.
Помощник несколько раз нажимает на педаль сцепления и удерживает ее в нажатом положении.
Нажимаем на пружинный фиксатор наконечника трубки…

…и немного (на 4–6 мм) сдвигаем наконечник трубки с переходника.
При этом часть тормозной жидкости и воздух вытесняются в емкость.
Пузырьки воздуха хорошо видны в емкости с жидкостью.
После того, как жидкость перестанет вытекать в емкость, надеваем до упора наконечник трубки на переходник.
После этого помощник может отпустить педаль сцепления.
Повторяем эту операцию до тех пор, пока выход пузырьков воздуха из шланга не прекратится.
Снимаем шланг и надеваем на штуцер защитный колпачок.
При прокачке контролируем уровень жидкости в бачке и при необходимости доливаем жидкость.

Как прокачать сцепление Рено Дастер

Выжимной подшипник в системе сцепления Renault Duster не механический, а гидравлический. Поэтому в его контуре может скапливаться воздух, требующий удаления. Если этого не делать, то работа узла ухудшится и эксплуатировать автомобиль будет некомфортно или даже невозможно.

Как это сделать и что понадобится, рассмотрим дальше.

Когда нужно прокачивать сцепление

Узел сцепления в Рено Дастер имеет единый бачок с жидкостью, которая действует в контуре тормозов и выжимном подшипнике. Признаками, указывающими на необходимость прокачки сцепления в авто Renault являются:

Проваливание педали, она становится мягкой, водитель не ощущает былой упругости.
Невозможность включить передачу.
Хруст и отдача в руку при попытке переключения, шестерня как будто натыкается на препятствие.

Прокачать сцепление Рено необходимо и при замене гидропривода или главного цилиндра. Чтобы понять, как завоздушивание влияет на работу узла, рассмотрим его особенности на модели Renault Duster.

В отличие от механического выжимного подшипника, который приводится в действие рабочим цилиндром у большинства авто, Renault реализовал в модели Duster цельный гидравлический узел. Здесь выжимной имеет собственный контур, по которому движется тормозная жидкость, поступающая от главного цилиндра. Когда водитель утапливает педаль сцепления, поршень сжимается и толкает жидкость к гидровыжимному блоку. Ведущий и ведомый диски разъединяются, давая возможность переключить передачу. Когда педаль отпускается, давление падает и жидкость возвращается обратно в расширительный бачок.

Разновидность гидропривода Renault

Если в магистраль попадает воздух (через негерметичные соединения, падение уровня жидкости в бачке, при замене детали), то возникают проблемы. Он менее плотный, чем техническая жидкость и не обеспечивает передачу давления. Педаль проваливается, а разъединение дисков происходит не полностью. Трансмиссия функционирует с нарушениями, а зубья шестерней могут получить повреждения. Поэтому необходим небольшой ремонт в виде прокачки.

Необходимый инструмент

Процедура по удалению воздушных пузырьков из магистрали сцепления, выполняется, как и прокачка тормозов Рено Дастер. Нужно создать давление или вакуум, чтобы заставить жидкость двигаться. Вместе с ней из контура выйдут и воздушные пробки. Для этого понадобится дополнительный объем тормозной жидкости.

Объем зависит от степени завоздушенности сцепления. Оптимально иметь в запасе 200-400 мл.

Еще понадобится специальная шайба, одеваемая на патрубок гидропривода, чтобы зафиксировать смещенную лиру. В гидровыжимном узле отверстие для развоздушивания на штуцере расположено между двумя резиночками и перекрыто. Для открытия канала и стравливания жидкости с пузырьками, понадобится сдвинуть горизонтальный штуцер (если он подвижный) на одно деление или снять с него лиру (встречаются обе модификации на Renault). Но при смещении весь патрубок начнет болтаться и его потребуется зафиксировать. Применяется особая шайба с распилом, надеваемая сбоку.

Третий элемент, необходимый для прокачки тормозной технической жидкости — это шприц. Чем его объем больше, тем лучше, поскольку не придется прерывать процедуру и часто сливать набранную жидкость. Оптимален шприц на 200-300 мл, продающийся в аптеке.

Последним звеном является прозрачная гибкая шланга, надеваемая на спускной штуцер. Подойдет трубка от капельницы, тоже продающаяся в аптеке. Ключи при прокачке сцепления на модели Дастер от Renault не используются.

Где найти штуцер в Renault

Штуцер для прокачивания гидросистемы расположен в месте стыковки коробки передач с двигателем. Искать следует небольшой отросток с отходящей от него магистралью. Корпус расположен сбоку на фланце.

Место расположения штуцера в Renault Duster

Порядок прокачки

Все действия при прокачке на авто Duster выполняются сверху в подкапотном пространстве в такой последовательности:

Открывается крышка бачка тормозной жидкости и средство доливается до верха.
На гидроприводе лира штуцера сдвигается на одно деление наружу, чтобы освободить выпускной канал.
Происходит фиксация лиры штуцера сбоку выточенной шайбой.
На выпускном сопле есть резиновый колпачок, который нужно снять.
Далее на освободившийся патрубок насаживается прозрачный шланг и выводится наружу.
К свободному концу присоединяется пустой шприц.
Шток медленно вытягивается наружу. Это создает вакуум и содействует высасыванию жидкости через штуцер гидропривода Renault. Вместе с ней выходят и пузырьки воздуха. Их отчетливо видно через прозрачный шланг и носик шприца.

Перед началом процедуры рекомендуется снять лиру полностью и смазать резиновые кольца маслом или самой тормозной жидкостью. Если этого не сделать, то сухие элементы могут легко повредиться при обратной сборке.

Снятая полностью лира для смазывания резинок

Во время процедуры важно следить за уровнем жидкости в бачке тормозного контура. Если он понижается до минимального, то добавьте DOT4. Действие по откачиванию происходит до тех пор, пока не прекратится выход воздушных пузырьков. Если трубопроводы были просто завоздушены из-за негерметичности, то потребуется откачать через штуцер около 200 мл жидкости. При замене подшипника с гидравлическим приводом или установке нового главного цилиндра контуры завоздушиваются больше. Здесь может понадобиться 400-500 мл, а значит, наполненный шприц придется слить обратно в бачок и повторить процесс.

Откачиваем шприцем 200 мл жидкости

Благодаря обратному выкачиванию через штуцер в узле Renault, действие выполняется силами одного человека — помощник для этого не требуется. После прокачивания системы спускной маленький штуцер глушится резиновым колпачком. Горизонтальный штуцер вставляется внутрь на одно деление (или на него натягивается ответная часть), чтобы резинка перекрыла сливной канал для повышения герметичности. Шайбу можно не снимать, а оставить на следующий раз. Она не мешает работе, а наоборот защищает вход в коробку с дисками от проникновения пыли. В резервуар заливается техническая тормозная жидкость так, чтобы уровень находился между отметками MIN и MAX.

Убедиться в успешности операции можно, сев в автомобиль Duster и выжав педаль. Она должна быть упругой и двигаться плавно, без проваливания. Процесс простой и занимает около 10-15 минут, но, если есть сложности с вырезанием шайбы под штуцер или непонятно, какую жидкость для тормозов выбрать, лучше обратиться в сервис.

Чек-лист: прокачка сцепления Рено Дастер, а как её делать

Французский внедорожник Рено Дастер, сборка которого производится во многих странах, оснащается механической или автоматической коробкой переключения передач (КПП). Механическая КПП предполагает использование системы сухого сцепления с диафрагменной пружиной. Система размещается в алюминиевом корпусе, который соединяется с коробкой и блоком цилиндров.
Крепится корзина сцепления к маховику с помощью 6 болтов. Кроме корзины в комплект, подлежащий замене на Рено Дастер при капитальном ремонте, входят: выжимной подшипник, совмещенный с рабочим цилиндром; ведомый диск, устанавливающийся на ведомый вал трансмиссии. Ресурс узла составляет 100-150 тыс. км пробега. Если нужна замена или ремонт, то после установки новой детали делается прокачка и регулировка сцепления Рено Дастер.

Заводское сцепление на Дастер

Комплекты производятся крупнейшими компаниями, специализирующимися в данной области. В комплект могут входить не только корзина, ведомый диск, но и гидравлический подшипник, смазка для шлицов, центрирующая оправка. Цены — от 3 тыс. р. и более. Средняя цена колеблется около 10 тыс. р. Подробную информацию о комплектах от производителей, отвечающих за качество, можно найти по артикулам: 302051060R, 620 3119 09, W06200B9, 3000 950 648, 834112, 828448.

Все неисправности сцепления, и почему они возникают

Основные признаки, сигнализирующие о необходимости разборки, замены узла:

вибрация, горелый специфический запах, рывки, провалы мощности при старте/разгоне;
пробуксовка устройства;
затрудненное переключение передач;
посторонние звуки: шум, хруст;
увеличенный свободный ход педали.

К самостоятельному ремонту или обращению в сервис прибегают из-за:

ослабления /поломки пружин — диафрагменной, демпферных;
деформации, износа шлицов, накладок;
утечки тормозной жидкости;
попадания смазочного вещества на фрикционные материалы.

Преждевременный износ вызывают:

агрессивная манера езды;
постоянное передвижение по городу и бездорожью;
резкий старт, разгон.

Инструменты для замены сцепления

Ремонт узла на Рено Дастер предполагает демонтаж КПП и вывешивание мотора (одна из подушек-опор находится под КПП). Если замена сцепления или ремонт узла делается самостоятельно — необходимы смотровая яма или двухопорный подъемник (для доступа к силовому агрегату и КПП), лебедка или домкрат (для поднятия, поддомкрачивания двигателя). Для защиты полуосей от попадания грязи, пыли, влаги используют специальные втулки. Также применяют защитные чехлы для пыльников шаровой опоры. Из инструмента необходимы:

накидные, рожковые ключи, головки разных размеров;
отвертки;
центрирующая оправка.

Как делается замена сцепления на Дастере (передний и полный привод)

Для ремонта, замены выполняют следующие действия:

Демонтируют КПП.
Стопорят маховик (отверткой или монтажкой), одновременно откручивают 6 болтов, которыми крепится корзина.
Снимают корзину.
Осматривают диск на предмет износа накладок (заклепки должны находиться на глубине более 0,2 мм), трещин, следов масла. При обнаружении одного из признаков диск меняют.
Проверяют целостность демпферных пружин.
Проверяют осевое биение диска. При превышении 0,5 мм, явных признаков коробления диск меняют.
Осматривают маховик и нажимной диск. Глубокие риски, выработка, задиры не допускаются. При обнаружении признаков дефектные узлы подлежат замене.
Новый ведомый диск должен свободно перемещаться по шлицам первичного вала.
Наносят на шлицы ступицы специальную мазеобразную смазку.
С помощью центрирующей оправки устанавливают деталь и центрируют ведомый диск. Корзину прикручивают равномерно, перескакивая через болт, делая не больше одного оборота ключа. Момент затяжки — 20 Н*м.
Вынимают оправку, устанавливают рабочий цилиндр с выжимным подшипником, а затем КПП.
Удаляют воздух из системы гидропривода.

Именно в таком порядке проводится замена сцепления на дастере.

Зачем делать прокачку, и как она делается

Попадание воздуха в замкнутую гидравлическую систему снижает эффективность, приводит к перегреву трущихся поверхностей, нежелательным последствиям, невозможности переключения передач на Рено Дастер. Воздух обладает значительной степенью сжатия, по сравнению с рабочей жидкостью — при завоздушивании системы не происходит передача усилия от педали до рабочего цилиндра, проблему устраняют прокачкой.

Как прокачать сцепление? Чтобы провести процедуру на Рено Дастер, нужно разбить работу на этапы:

Уровень в бачке тормозной жидкости должен быть при прокачке максимальным — для тормозов и сцепления используется одна расширительная емкость.
Выдвигают переходник трубки подвода рабочей жидкости назад, до второго положения, без извлечения, воздействуя на пружинные зажимы (лиры).
Снимают колпачок со штуцера прокачки, надевают на него прозрачный гибкий шланг.
Плавно выжимают педаль каждые 2 секунды до момента остановки появления пузырьков.
Наконечник (переходник) вставляют в патрубок до упора.
Устанавливают колпачок обратно на выпускной клапан.

Перед тем, как прокачать сцепление на Дастере, можно посмотреть видео, и тогда точно не возникнет никаких проблем с этой несложной процедурой.

Выжимной подшипник автомобиля Рено Дастер

Гидравлический выжимной подшипник на рено дастер предназначен для выключения сцепления перед моментом переключения передачи. Без выключения не представляется возможным синхронизация ведомого вала и шестерни. От качества детали зависит ресурс всего узла.
Комплектующие представлены следующей продукцией:

VALEO 804587 (от 3 тыс. руб);
RENAULT 306202899R / 306204287R / 8200987124 (от 2 тыс.р).

Лучшие производители сцепления для Дастера

Замена сцепления на рено дастер предполагает покупку новой детали. Цена зависит от производителя.
Один из надежных производителей и поставщиков автозапчастей — французская компания Valeo. Фирме принадлежат 143 завода в 20 странах. Среди клиентов — автогиганты BMW, Ford, General Motors. Все комплектующие проходят сертификацию, строжайший производственный контроль.
Немецкая фирма SACHS занимается поставками оригинальных запчастей для вторичного рынка и конвейерной сборки европейских автомобилей. Крупнейший производитель комплектующих имеет 39 производственных участков во всем мире.

Прокачка гидропривода сцепления Renault Duster, 2010 - 2015 г.в.

Вам потребуются: отвертка с плоским лезвием, тормозная жидкость, шланг для прокачки, емкость для сливаемой жидкости.

Если при нажатой до упора педали сцепление выключается не полностью («ведет»), что сопровождается характерным скрежетом шестерен при включении передачи заднего хода, возможно, в гидропривод сцепления попал воздух. Удалите его прокачкой гидропривода.

Кроме того, прокачку выполняют при заполнении гидропривода жидкостью после ее замены или после ремонта узлов системы, связанного с разгерметизацией системы.

1. Проверьте уровень тормозной жидкости в бачке главного тормозного цилиндра (общий бачок для обоих главных цилиндров). Он должен находиться на уровне метки «МАХ», нанесенной на корпус бачка, при необходимости доведите уровень до нормы.

2. Снимите защитный колпачок с клапана для удаления воздуха рабочего цилиндра сцепления.

3. Наденьте на клапан шланг и опустите его конец в емкость с небольшим количеством тормозной жидкости.
4. Попросите помощника медленно нажать на педаль сцепления 10-15 раз с интервалом 2-3 с и отпустите педаль.

5. Выдвиньте пружинный фиксатор наконечника шланга.

6. . и извлеките наконечник из патрубка рабочего цилиндра на 10 мм. Попросите помощника выжать педаль сцепления и удерживать педаль нажатой; из шланга в емкость будет вытекать жидкость с пузырьками воздуха. Как только жидкость перестанет вытекать, вдвиньте наконечник шланга в патрубок рабочего цилиндра выключения сцепления и зафиксируйте пружинным фиксатором. Отпустите педаль сцепления и подождите 5 с,
7. Повторяйте операции 4-6 до полной прокачки жидкости в приводе (из шланга должна вытекать чистая жидкость без пузырьков воздуха).
8. После прокачки рабочей жидкости обязательно наденьте защитный колпачок на клапан удаления воздуха.

Замена рабочей жидкости в гидроприводе

Вам потребуются; тормозная жидкость, шланг для прокачки, ключ «на 10», емкость для сливаемой жидкости.

Ввиду того, что гидропривод выключения сцепления и рабочая тормозная система объединены одним бачком, замена рабочей жидкости в гидроприводе выключения сцепления происходит при смене тормозной жидкости в гидроприводе тормозов. Согласно рекомендации завода-изготовителя заменять жидкость следует через 90 тыс. км пробега или 6 лет эксплуатации (в зависимости от того что наступит раньше).

Для замены рабочей жидкости прокачайте гидропривод выключения сцепления. Критерием завершения замены является прекращение выхода старой (грязной) тормозной жидкости из клапана для выпуска воздуха на переходнике рабочего цилиндра гидропривода выключения сцепления.

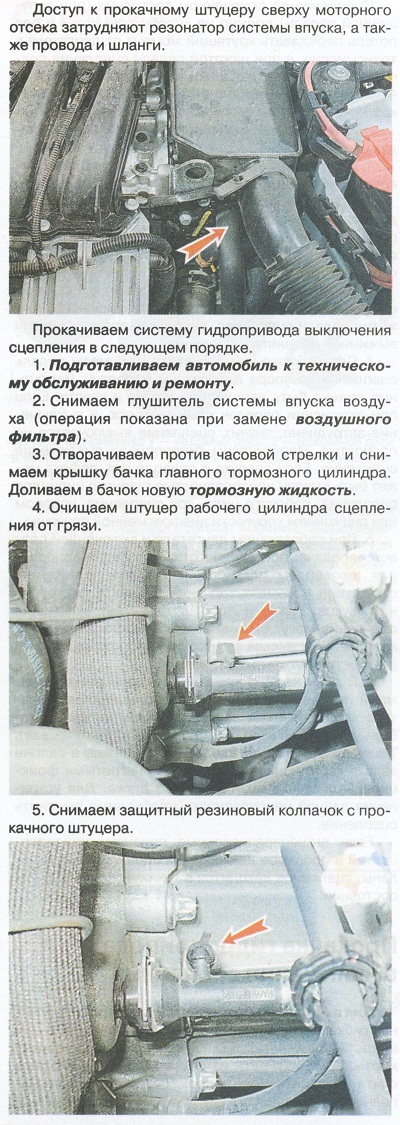

Прокачка гидропривода сцепления Renault Duster

Снимаем защитный колпачок со штуцера прокачки.

Renault Duster: замена жидкости в гидроприводах тормозов и сцепления

Для выполнения операции по прокачке тормозных механизмов и гидропривода сцепления вам потребуется помощник.

После откачки старой тормозной жидкости заливаем в бачок новую.

Замену проводим при неработающем двигателе сначала в одном контуре, а затем в другом в такой последовательности:

Тормозной механизм правого заднего колеса
Тормозной механизм левого переднего колеса
Тормозной механизм левого заднего колеса
Тормозной механизм правого переднего колеса

Накидным ключом или головкой «на 8» ослабляем затяжку штуцера прокачки. Надеваем на штуцер шланг, а свободный его конец погружаем в емкость, частично заполненную рабочей жидкостью.

Помощник должен энергично нажать педаль тормоза до упора 4–5 раз и удерживать ее нажатой.

При этом из шланга будет вытекать жидкость с пузырьками воздуха, а педаль тормоза — уходить вперед.

Как только жидкость перестанет вытекать из шланга (при этом педаль должна дойти до упора), заворачиваем штуцер, и только после этого помощник может отпустить педаль.

Повторяем прокачку до тех пор, пока выходящая из шланга жидкость не станет светлой. Снимаем шланг, насухо вытираем штуцер прокачки и надеваем на него защитный колпачок.

Аналогично прокачиваем тормозные механизмы другого контура.

При прокачке нужно следить за уровнем жидкости в бачке и доливать жидкость.

Прокачиваем гидропривод тормозной системы до тех пор, пока новая жидкость (более светлая, чем старая) не начнет выходить из штуцеров прокачки всех рабочих цилиндров. После прокачки доводим уровень жидкости в бачке гидропривода тормозов до нормы.

Далее прокачиваем гидропривод сцепления для замены жидкости в главном цилиндре сцепления и в соединительных трубках.

Жидкость в рабочем цилиндре безразборным способом полностью не заменяется. Некоторое улучшение ее качества достигается перемешиванием.

Для прокачки гидропривода сцепления на пластмассовом наконечнике трубки расположен штуцер, закрытый резиновым колпачком.

Переходник, на который надет наконечник трубки, не закреплен в картере сцепления, поэтому для удобства прокачки рекомендуем изготовить из металлической шайбы (толщиной 1,0–1,2 мм, наружным диаметром от 23 мм и отверстием диаметром 10,5 мм) стопорную шайбу для переходника.

Перед прокачкой проверяем уровень жидкости в бачке. При необходимости доливаем жидкость.

Надеваем на штуцер прозрачный шланг, другой конец которого опускаем в емкость, частично заполненную тормозной жидкостью так, чтобы свободный конец шланга был погружен в жидкость.

Помощник несколько раз нажимает на педаль сцепления и удерживает ее в нажатом положении.

При этом часть тормозной жидкости вытесняется в емкость. После того как жидкость перестанет вытекать в емкость, надеваем до упора наконечник трубки на переходник. После этого помощник может отпустить педаль сцепления. Повторяем эту операцию несколько раз.

Снимаем шланг и надеваем на штуцер защитный колпачок.

При прокачке контролируем уровень жидкости в бачке и при необходимости доливаем жидкость.

Существует более простой вариант замены тормозной жидкости в гидроприводах тормозов. Такой способ не требует присутствия помощника. При этом способе желателен некоторый запас тормозной жидкости (не менее литра).

Устанавливаем автомобиль на смотровую канаву или эстакаду и обеспечиваем свободный проход между бачком с тормозной жидкостью в подкапотном пространстве и тормозными цилиндрами всех четырех колес.

Откачиваем резиновой грушей или шприцем тормозную жидкость из бачка. Доливаем новую жидкость до верхней кромки. Для ускорения процесса (чтобы выпускать жидкость из всех цилиндров сразу) желательно подобрать четыре отрезка трубок, плотно надевающихся на штуцеры прокачки всех цилиндров. Свободные концы трубок опускаем в прозрачные бутылки небольшой емкости.

Отворачиваем штуцеры всех тормозных цилиндров. Убеждаемся, что жидкость потекла по всем четырем трубкам. Контролируем убывание жидкости из бачка, расположенного на тормозном цилиндре, и незамедлительно пополняем бачок. Наблюдаем нарастание уровня жидкости в бутылках, расположенных возле колесных тормозных цилиндров.

Необходимо несколько раз переместиться от положения наблюдения за истечением жидкости из штуцеров тормозных цилиндров в положение, когда можно проконтролировать и пополнить уровень жидкости в бачке, расположенном на тормозном цилиндре, чтобы не допустить осушения бачка.

Обычно наиболее быстро уровень растет в бутылках, в которые опущены шланги, идущие от тормозных цилиндров передних колес. Как только в бутылке у одного из передних колес окажется около 200 мл жидкости, заворачиваем и затягиваем штуцер этого цилиндра. Далее дожидаемся такого же результата у цилиндра другого переднего колеса и также заворачиваем его штуцер прокачки. Завершить процесс можно после того, как через штуцер каждого заднего колеса выйдет по 200–250 мл жидкости.

Убеждаемся в герметичной затяжке всех штуцеров. Надеваем защитные колпачки. Уточняем уровень жидкости в бачке главного тормозного цилиндра.

Прокачка сцепления рено дастер

Замену жидкости в гидроприводах тормозов и сцепления проводим через каждые 90 тыс. км пробега или через три года.

Устанавливаем автомобиль на смотровую канаву или подъемник.

Откачиваем старую жидкость из бачка резиновой грушей или шприцом и заливаем в бачок новую рабочую жидкость.

Прокачиваем гидроприводы тормозной системы и сцепления до тех пор, пока новая жидкость (более светлая, чем старая) не начнет выходить из штуцеров прокачки всех рабочих цилиндров.

После прокачки гидроприводов тормозов и сцепления доводим уровень жидкости в бачке до нормы.

Прокачка тормозов

Воздух из системы удаляем при неработающем двигателе сначала из одного контура, а затем из другого в следующей последовательности:

— тормозной механизм правого заднего колеса;

— тормозной механизм левого переднего колеса;

— тормозной механизм левого заднего колеса;

— тормозной механизм правого переднего колеса.

При попадании воздуха в один из контуров достаточно прокачать только этот контур, а не весь гидропривод.

Перед прокачкой проверяем уровень рабочей жидкости в бачке гидроприводов тормозов и сцепления и при необходимости доливаем жидкость.

Очищаем от грязи штуцер прокачки тормозного механизма правого заднего колеса и снимаем с него защитный колпачок (показано на автомобиле 4х4).

Накидным ключом или головкой на 8 ослабляем затяжку штуцера прокачки.

Надеваем на штуцер шланг, а свободный его конец погружаем в емкость, частично заполненную рабочей жидкостью.

Помощник должен энергично нажать педаль тормоза до упора 4—5 раз и удерживать ее нажатой.

Ключом на 8 откручиваем штуцер прокачки на ½ - ¾ оборота.

При этом из шланга будет вытекать жидкость с пузырьками воздуха, а педаль тормоза – уходить вперед.

Повторяем прокачку до тех пор, пока выходящей из шланга жидкости не будут появляться пузырьки воздуха.

Снимаем шланг, насухо вытираем штуцер прокачки и надеваем на него защитный колпак.

Прокачиваем, как описано выше тормозной механизм левого переднего колеса, откручивая штуцер прокачки ключом на 9.

Таким же образом прокачиваем тормозные механизмы другого контура.

При прокачке нужно следить за уровнем жидкости в бачке и при необходимости доливать жидкость.

Если при нажатии педали тормоза ощущаем ее «мягкость» и увеличенный ход, значит, в системе остался воздух.

В этом случае повторяем прокачку до тех пор, пока педаль не станет «жесткой» и при нажатии проходить не более половины расстояния до пола.

Если воздух не удается удалить, проверяем герметичность соединений, трубопроводов, шлангов, главного и рабочих цилиндров.

Прокачка гидропривода сцепления описана в статье – Особенности сцепления автомобиля Renault Duster.

Прокачка гидропривода тормозной системы Рено Дастер

Ведущий диск (корзина) соединен с маховиком двигателя шестью болтами.

На маховике запрессованы три штифта, которые центрируют кожух сцепления.

В кожухе ведущего диска установлена диафрагменная пружина, которая отштампована из листовой пружинной стали.

В свободном состоянии пружина имеет вид усеченного конуса с радиальными прорезями, идущими от внутреннего края пружины.

Прорези пружины образуют восемнадцать лепестков, которые являются упругими выжимными рычажками.

За счет упругости рычажков диафрагменная пружина создает более равномерное давление на нажимной диск сцепления, что способствует плавному включению и выключению сцепления.

В трех точках кожух сцепления соединен упругими стальными пластинами с нажимным (ведущим) диском.

Кожух с диафрагменной пружиной и нажимным диском образуют неразборный узел (его еще называют «корзиной» сцепления), который балансируют на стенде.

При выходе из строя корзину сцепления заменяют целиком.

Замена «корзины» необходима при сильном кольцевом износе лепестков диафрагменной пружины и в том случае, если концы лепестков расположены не на одном уровне.

Заменяем «корзину» также в случае уменьшения усилия на педали при выключении сцепления (и, соответственно, увеличении рабочего хода), что указывает на большой износ поверхности нажимного диска или «осадку» диафрагменной пружины.

Ведомый диск с пружинным демпфером крутильных колебаний расположен на шлицах первичного вала коробки передач между маховиком двигателя и нажимным диском.

Демпфер крутильных колебаний гасит колебания, возникающие от динамических нагрузок в трансмиссии и неравномерной работы двигателя.

Две фрикционные накладки диска приклепаны с обеих сторон к пружинной пластине, которая в свою очередь приклепана к одной из двух пластин демпфера.

Пружинная пластина имеет волнистую форму.

При включении сцепления фрикционные накладки сжимают пружинную пластину, что способствует плавному включению сцепления.

Между пластинами демпфера установлена ступица диска. В пазах ступицы и демпферных пластин установлены пружины демпфера.

Демпферные пластины соединены опорными стойками.

В ступице диска напротив опорных стоек имеются вырезы, которые позволяют ступице поворачиваться в определенных пределах относительно пластин демпфера, сжимая при этом демпферные пружины.

Это позволяет снизить динамические нагрузки в трансмиссии при трогании автомобиля и переключении передач.

На ступице ведомого диска в пластмассовом корпусе расположен демпфер холостого хода, служащий для устранения стука в коробке передач при работе двигателя на холостом ходу.

Ведомый диск заменяют при его осевом биении в зоне фрикционных накладок более 0,5 мм, замасливании, растрескивании, задирах или равномерном износе накладок, ослаблении заклепочных соединений а также в том случае, если расстояние между рабочей поверхность накладки и головкой заклепки составляет менее 0,2 мм.

Рабочий цилиндр гидропривода выполнен единым узлом с подшипником выключения сцепления (выжимным подшипником) и размещается внутри картера сцепления.

Рабочий цилиндр прикреплен к картеру сцепления.

Подвижная часть рабочего цилиндра соединена с подшипником, который может перемещаться вдоль первичного вала коробки передач.

Пружина (закрыта резиновым гофрированным чехлом) расположенная между цилиндром и обоймой подшипника, постоянно прижимает подшипник к диафрагменной пружине «корзины» сцепления.

Поэтому зазоры в механизме сцепления отсутствуют и никакой регулировки не предусмотрено.

Выжимной подшипник закрытого типа. Внутри подшипника заложена смазка.

Гидропривод сцепления состоит из главного и рабочего цилиндра, которые соединяются трубопроводом.

Рабочая жидкость залита в бачок, установленный на главном тормозном цилиндре.

Главный цилиндр сцепления соединен с бачком резиновым шлангом.

Главный цилиндр закреплен на щитке передка, а его шток соединен с педалью сцепления.

Для прокачки гидропривода сцепления на пластмассовом наконечнике трубки гидропривода расположен штуцер, закрытый резиновым колпачком.

Выключение сцепления происходит следующим образом.

При нажатии педали в гидравлической системе привода выключения сцепления создается давление рабочей жидкости.

Давление жидкости передается поршню рабочего цилиндра, который перемещает подшипник выключения сцепления вдоль оси первичного вала коробки передач.

Подшипник давит на лепестки диафрагменной пружины нажимного диска.

Пружина, деформируясь, отводит нажимной диск, в результате нажимной диск перестает прижимать ведомый диск к маховику.

Коленчатый вал двигателя и первичный вал коробки передач в этом случае могут вращаться независимо друг от друга.

При отпускании педали сцепления подшипник возвращается в исходное положение, при этом диафрагменная пружина вновь начинает давить на нажимной диск, который в свою очередь прижимает ведомый диск к маховику, — в результате передача крутящего момента возобновляется.

Recommendations

Comments 29

Здравствуйте, разобраля. 2 фиксатор вытаскиваем, 1 фиксатор нажимает до упора и держим нажатым правой рукой, левую руку просовываем со стороны радиатора и вытаскиваем штуцер на один щелчок. Снимаем колпачек. отручиваем бачок торм. жидкости и ждем пока вытечет старая жикость подливая в бачок. Потом все делаем наоборот, левой рукой надавливает штуцер, ставим фиксатор 2 на место.

Теперь гораздо потятнее стало…спасибо и приятных выходных.

В видео показан выжимной с одним фиксатором. У меня 2. Первый может не надо трогать? Нажимаем на второй и вытягиваем штуцер?

Я не помню точно. Надо просто попробовать. Вроде только один надо нажать и тогда штурец сможет открыться

из dialogys: Штуцер для прокачки привода тормоза с двумя держателями Чтобы открыть клапан для удаления воздуха, опустите держатель (6) и поднимите держатель (7), вытянув на один щелчок.

Спасибо, буду разбираться…

Здравствуйте, я снял резиновый колпачек, ничего не течет, на самом штуцере есть 2 фиксаторы, может с ними надо что-то сделать, я снял первый, который у самого кожуха, может надо и второй как-то снять. А двигатель надо запустить чтоб жидкость поткла или не надо? Спасибо

Доброго. Да, там надо фиксаторы расфиксаторовить). Вот есть хорошее видео, где будет наглядно видно:

Не надо ничего качать. Глупости, долго и без толку. На всех без исключения Рено с гидрпвлическим выжимным подшипником делается очень просто. Наливаете жидкости в бачок по пробку, на коробке, на выходе трубки выжимного есть штуцер. Открываем. Курим и ждём, смотрим чтобы бачек был полон. Из бачка самотеком тормозная жидкость проходит через выжимной и начинает вытекать через штуцер. Сначала чуточку, потом больше. Ждём пока не пойдёт чистая жидкость без воздуха и закрываем штуцер. Доливаем жидкость до максимума в бачок. Пять-шесть качков педалью и вуаля

Прокачка гидропривода выключения сцепления

Прокачка гидропривода выключения сцепления Renault Duster

Для выполнения работы потребуются прозрачная гибкая трубка с внутренним диаметром 4-5 мм, емкость объемом около 0,5 л, новая тормозная жидкость. Если жидкость из системы была полностью слита, то чтобы ускорить процесс, работу можно выполнить с помощником.

6. Подсоединяем к прокачному штуцеру прозрачную трубку. Другой конец трубки опускаем в подготовленную емкость.

7. Нажимаем на пружинный фиксатор 1 до упора и удерживаем его в этом положении. Аккуратно потянув, смещаем штуцер 2 на один щелчок (около 5 мм). После этого через прозрачную трубку начнет вытекать жидкости и стекать в емкость. Как только вместе с жидкостью по трубке перестанут выходить пузырьки воздуха, закрываем прокачной штуцер. Для этого возвращаем штуцер 2 на место.

Замечание

Если жидкость была полностью удалена из системы, то для ускорения процесса помощник может несколько раз нажать педаль сцепления.

8. Убедившись, что пружинный фиксатор 1 надежно удерживает прокачной штуцер 2, отсоединяем от него прозрачную трубку и надеваем защитный колпачок.

9. Устанавливаем снятые детали в обратной последовательности.

10. Доводим уровень тормозной жидкости в

Руководство по обслуживанию и ремонту Рено Дастер

Видео по теме "Прокачка гидропривода выключения сцепления" для Renault Duster

Прокачка гидравлического сцепления на Рено КАК ПРОКАЧАТЬ СЦЕПЛЕНИЕ БЫСТРО И БЕЗ ПОМОЩНИКА. Прокачка сцепления, несколько способов.

Читайте также:
