Хрустит педаль сцепления форд фокус 2

Обновлено: 04.01.2025

Пружина педали сцепления

Сегодня пружина напала на мою жену, но нападениебыло слабым.
Просто упала пружина на ногу.

Пробег 75000.
Всем спасибо за тему!

Машинка декабрь 2005. Пробег 85 000. При поездке на юг здорово долбанула по голой ноге. Долго не мог понять откуда она взялась. Приехав домой (1500 км) нашел эту ветку в форуме. Заказал BSG 30-700-421. Как придет - буду ставить.

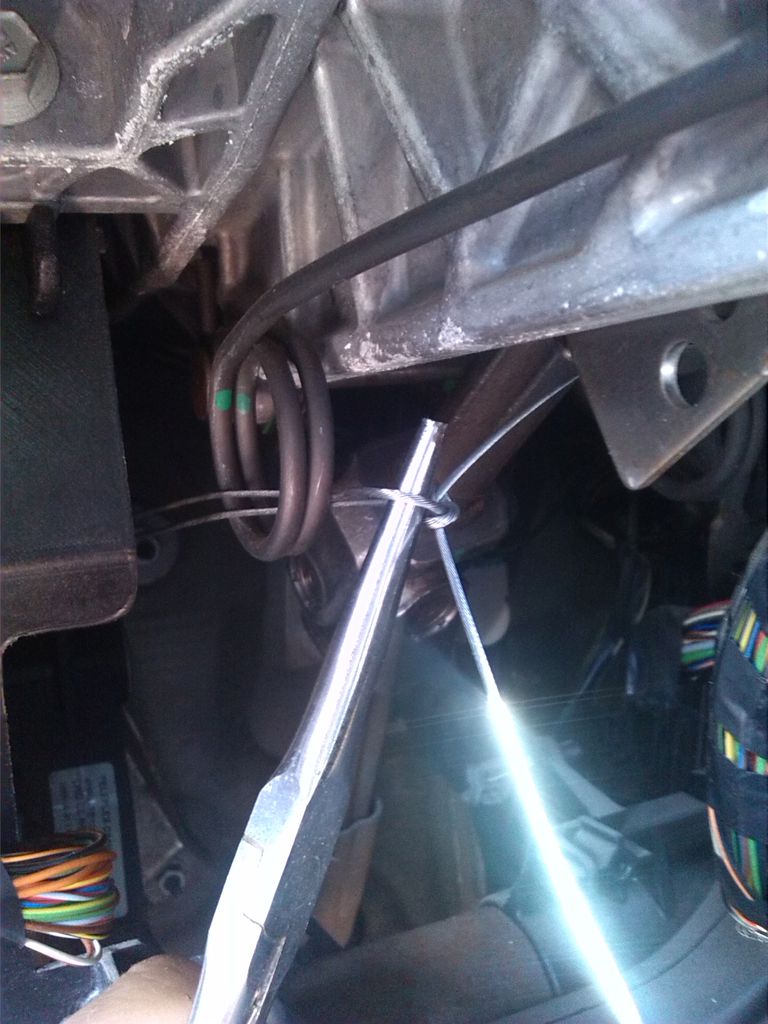

Все, дальше срезаем шнурок и собираем в обратной последовательности снятые детали.
Выражаю благодарность всем форумчанам, кто столкнулся с данной проблемой и не поленился описать процесс и свои идеи.

Ребят, продублируйте пожалуйста размеры пружины. Хочу аналог подобрать.

От Nord-West фото не грузится.

20 фев раля 2017

12 дек абря 2017

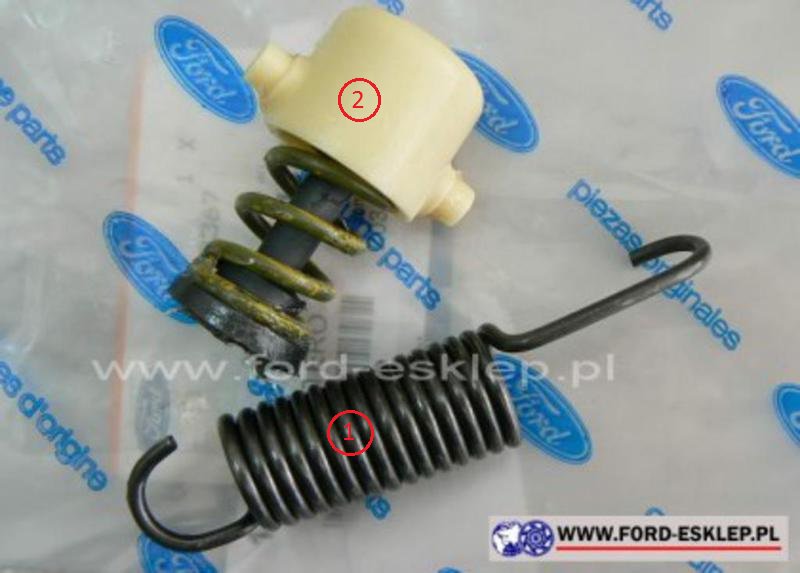

Коллеги, кто пробовал заодно заменить деталь номер 2? Не зря же идет в компекте - не дадим детали пропасть зря!

или эта белая пружина для дизелевской педали?

Начала скрипеть педаль. да так, что кажется как будто на телеге еду. Каждое нажатие и отпускание идет скрип и скрежет. Само сцепление, кажется, работает штатно. Может ли то быть из-за этой пружины? Старая она вдруг, ржавая.

Снятие и установка педали сцепления в автомобиле Ford Focus 2

Педаль сцепления снимают для замены при появлении скрипа, заедания или увеличенном люфте, а также при повреждении возвратной пружины.

Вам потребуются: торцовая головка «на 13», раздвижные пассатижи, отвертка с плоским лезвием.

Примечание

Для наглядности работа показана при снятых панели приборов и кронштейне рулевой колонки.

1. Снимите с кронштейна педали выключатель системы круиз-контроля.

Примечание

Поскольку педаль сцепления снимают для замены, придется переставлять переключатель круиз-контроля на новую педаль. Для удобства работы лучше снять его непосредственно на автомобиле.

2. Отсоедините от кронштейна педали держатель жгута проводов и отведите жгут в сторону.

3. Утопите отверткой в пазы педали два фиксатора (второй фиксатор расположен с противоположной стороны педали и на фото не виден) вилки толкателя главного цилиндра привода выключения сцепления.

4. Захватив раздвижными пассатижами фланец главного цилиндра привода выключения сцепления, поверните цилиндр против часовой стрелки примерно на 60° до момента совпадения выступов на его фланце с вырезами в отверстии кронштейна педали.

5. Отверните четыре гайки крепления кронштейна педали сцепления к щиту передка.

6. . и снимите педаль.

7. Для замены оттяжной пружины педали отцепите ее отогнутые концы от рычага педали и кронштейна.

Форд фокус 2 пропало сцепление – Почему пропало сцепление на Форд Фокус 2?

Даже самое сложное и дорогое двухдисковое сцепление не может обойтись без привода. Чем больше устройств и сложнее их конструкция, тем механизм более подвержен поломкам. Сцепление тоже не исключение, и если в его механизме ломаться практически нечему, то в приводе можно найти много слабых мест. В каждом автомобиле они выражены по-своему, но самые распространенные поломки — провалилась педаль сцепления, недостаточное размыкание дисков характерны для большинства конструкций приводов.

Провал педали сцепления — к сожалению, нередкая поломка

Чтобы разобраться в причинах и устранить неисправность, достаточно вкратце ознакомиться с основными конструкциями приводов сцепления, а опыт сам подскажет выход из ситуации. Принципиальных схем приводов всего несколько, поэтому изучение их устройства никаких трудностей вызвать не должно.

Механический привод

Самое простое сцепление — однодисковое сухое. Оно применяется на всех отечественных автомобилях ВАЗ, УАЗ, ГАЗ, а также на импортных легковых автомобилях Форд Фокус 2, Рено Логан, Шевроле Лачетти и многих других. Работа сцепления основана на применении сил трения. Принципиальная схема работы любого однодискового сцепления довольно проста. Ведущий диск жестко крепится к маховику, ведомый же посажен на шлицевом валу КПП и постоянно прижат к ведущему пружинами. В итоге вращение от мотора передается на трансмиссию. Сцепление работает плавно за счет точной дозировки усилия, которое приложено к педали, и здесь как раз очень важен тип привода.

Видеоурок по ремонту провалившегося сцепления

Главные элeменты привода такого типа:

педаль;
выжимной подшипник;
тяга или трос;
вилка выключения;
рычаги вилок, пыльники, вспомогательные тяги.

Себестоимость механического привода невелика, поэтому его устанавливают на недорогих автомобилях с передним приводом и на грузовых машинах прошлых лет выпуска — ЗИЛ 130, ГАЗ 53, грузовиках УАЗ. На этих машинах устанавливался бестросовый привод, где нагрузка от педали передавалась на вилку при помощи регулируемой тяги. Регулировка тяги по длине обеспечивала установку нужного свободного хода педали. Такой тип привода устанавливался в тех случаях, когда КПП и сцепление конструктивно находилось в небольшом удалении от блока педалей. Использование длинных тяг вело за собой неточность при выключении сцепления и сложность в регулировке свободного хода.

На всех переднеприводных автомобилях, как на фото, используется привод механического тросового типа

Наиболее часто применяется тросовый привод выключения сцепления. Практически все переднеприводные автомобили — Дэу Ланос, Таврия, ВАЗ 2108, 2109, Опель Астра, ВАЗ 2110 оборудованы приводом механического тросового типа. Трос соединяет педаль с вилкой, он выполняется в сборе с кожухом и иногда механизмом регулировки холостого хода педали. Когда водитель нажимает на педаль, усилие передается через трос и иногда систему рычагов на вилку, которая отводит ведомый диск от ведущего, тем самым выключая сцепление и позволяя отсоединить мотор от трансмиссии при торможении или переключении передач. Система привода сцепления в обязательном порядке оборудована механизмом регулировки свободного хода педали, который может изменяться по мере износа фрикционных накладок ведомого диска.

Гидравлический привод сцепления

Более сложный и по своему устройству похож на привод тормозной системы. В его арматуре также используется тормозная жидкость с низким коэффициентом сжатия. Основные элементы гидропривода повторяют конструкцию тормозной системы:

педаль;
главный цилиндр;
рабочий цилиндр;
емкость для жидкости;
соединительная магистраль;
штуцеры для прокачки системы.

Конструктивно гидравлические цилиндры состоят из поршней и толкателей, которые размещены в корпусе. Поршень в рабочем цилиндре перемещается, вытесняя рабочую несжимаемую жидкость, которая передает по магистрали давление в рабочий цилиндр. Рабочий поршень с толкателем перемещают вилку выключения сцепления, тем самым производится разъединение двигателя и коробки передач. Сцепление такого типа установлено на автомобилях ВАЗ 2101, 2105-2107, ВАЗ 2106, Москвич 412, ГАЗ 2410 Волга, Мерседес и многих других. Теперь, когда мы в общих чертах знаем устройство двух основных приводов сцепления, можно говорить о характерных особенностях и поломках. Существует еще несколько разновидностей приводов — пневматический, гидроэлектрический, но они применяются в основном на роботизированных коробках передач, а пневматический может использоваться на грузовиках и автобусах, на легковых автомобилях такие системы не используются.

Устройство сцепления Ford Focus 2

Во всем модельном ряде Ford в механических коробках установлена сухая система сцепления. Автомобиль имеет достаточно простое и понятное ее устройство. Это позволяет провести оптимально быструю замену вышедшего из строя сцепления.

Схема системы

Так устроено однодисковое сцепление: 1. — маховик; 2. — накладки из фрикционного материала; 3. — ведомый диск сцепления; 4. — пружины, прижимающие ведущий диск к маховику; 5. — вилка выключения сцепления; 6. — нажимная муфта; 7. — вал педали сцепления; 8. — педаль сцепления; 9. — ведущий (нажимной) диск; 10. — рычаг включения (или выжимной рычаг, на рисунке 3 шт); 11. — выжимной (упорный) подшипник; 12. — ведущий (первичный) вал коробки передач.

Сцепление диафрагменного типа: 1. — коленвал; 2. — маховик; 3. — ведомый диск сцепления; 4. — нажимной диск; 5. — диафрагменная пружина; 6. — первичный вал коробки передач; 7. — нажимная муфта и выжимной подшипник; 8. — кожух сцепления (корзина сцепления); 9. — соединения; 10. — шпильки; 11. — упоры.

Схема устройства двухдискового сцепления

Как и многие другие модели этой марки, схема сцепления Форд Фокус 2 имеет следующую конструкцию:

Маховик;
Ведомый диск;
Нажимной диск;
Фиксаторы (болты).

Как правило, автомобиль Ford Focus укомплектован сухим сцеплением однодискового типа с диафрагменной пружиной центрального типа. Диаметр диска на 1.4 литровом двигателе — 210, на 1.8 л — 228 мм.

Почему провалилась педаль сцепления

Пожалуй, самая распространенная неисправность на обоих видах приводов, только причины могут быть совершенно разными. Начнем с механического привода сцепления, как самого часто встречающегося. Педаль может проваливаться в пол и сцепление никак не реагирует на нажатие педали. Это наиболее простой вариант поломки, потому что неисправность очевидна — усилие от педали попросту не передается на вилку сцепления.

Педаль сцепления может провалиться из-за того, что разорвался тросик привода сцепления

В этом случае порядок действий и мер по выявлению неисправностей такой:

Тяга, которая приводит в действие сцепление, расшплинтовалась и соединение между тягой и педалью разорвано. В этом случае достаточно просто найти место крепления тяги к педали или вспомогательному рычагу, зашплинтовать и проверить надежность подвижного соединения тяги с педалью или вилкой сцепления.
Тросик привода сцепления порвался или вышел из зацепления либо в месте крепления к педали, либо в месте крепления к системе рычагов или вилки выключения сцепления.

В обоих случаях ничего смертельного нет и из каждой ситуации можно найти выход, главное, не паниковать. Бывает и похуже. Обрыв троса происходит всегда неожиданно и по его, троса, логике рвется он в обязательном порядке в самых сложных дорожных условиях — на затяжных подъемах, на загруженных многополосных дорогах. Психологический фактор часто не дает сконцентрироваться на главном. Не хочется же выглядеть перед коллегами по движению чайником, поэтому самое главное — спокойствие и вовремя включенная аварийка.

Открываем капот и смотрим на состояние троса сцепления. Вполне возможно, что и посторонняя помощь не понадобится — тросик целый и он просто может выйти из зацепления. Это бывает на Рено Логан, Рено Сандеро, Меган, иногда на ВАЗ 2110 и им подобных. Трос просто закрепляется на вилке сцепления, мы глубоко выдыхаем и едем дальше по своим делам.

В случае, когда трос порвался в кожухе — перетерся, порвался в местах крепления к механизму привода, тоже паниковать не стоит. Опытные автомобилисты на всякий случай возят с собой запасной трос сцепления, но если троса под рукой не оказалось, то можно добраться до ближайшего автомагазина или СТО без сцепления вообще. В крайнем случае они знают что делать. Потребуется некоторая квалификация, но опыт приходит со временем. Словом, для того чтобы доехать до места назначения без сцепления вообще, не просясь ни к кому «на галстук», все, что от нас потребуется — четко чувствовать обороты мотора. Лучше, конечно, если на приборке стоит тахометр, но если его нет, не страшно. При выключенном моторе включаем первую передачу. Запускаем двигатель, трогаемся с места автоматически.

Опытный автомобилист всегда возит с собой запасной трос сцепления

Выглядеть это будет забавно, но мы не показываем мастер-класс по вождению, а добираемся до места назначения. Желательно дотянуть на первой-второй передаче. При отсутствии перекрестков это может получиться, но на светофорах и в тянучках придется глушить двигатель, и повторять трогание снова. Чувствуя обороты и синхронизаторы на шестернях КПП, можно переключаться даже без хруста и рывков. Трогаться без рывков — не получится.

Как управлять автомобилем без сцепления

Важно: К данному способу вождения следует прибегать только в том случае, если действительно нет возможности другими способами доставить автомобиль до сервисного центра. Подобное вождение опасно не только с точки зрения аварийности, но и с точки зрения возможного повреждения элементов коробки передач.

Чтобы автомобиль двигался без переключения передач при нерабочем сцеплении, нужно действовать следующим образом:

Первым делом остановите двигатель автомобиля;

Обратите внимание: Водители с большим опытом могут постараться запустить двигатель сразу со второй передачи. В таком случае передвигаться на автомобиле можно будет быстрее, но сделать это сложнее.

Стоит обратить внимание на несколько деталей подобного вождения:

Если педаль сцепления провалилась у автомобиля, когда он двигался в горку, вероятность того, что удастся запустить мотор с первой передачи, крайне мала. В таком случае добраться до СТО поможет только эвакуатор или буксир;

Еще раз отметим, что прибегать к поездке на автомобиле без сцепления следует только в крайнем случае. Если есть возможность воспользоваться эвакуатором или буксиром – сделайте это.

(392 голос., средний: 4,52 из 5)

Полировка фар своими руками: этапы работы, нюансы, советы

Автомобиль какого цвета лучше выбрать

Причины провала педали в пол при гидроприводе

Если привод сцепления гидравлический, как на классических ВАЗ, Форд Фокус 2, Фольксваген Пассат, Шкода Октавия, Пежо 206, Фиат Дукато, Скудо с 2000 годов выпуска, скорее всего просто завоздушилась система. В этом случае она требует прокачки, как любой тормозной контур. Выполняется это по такому же принципу, как и прокачивается простейшая тормозная система. Цель прокачки — полное удаление воздуха из системы. Жидкость используется точно такая же, как и в тормозной системе. На Ауди 80, к примеру, главный гидроцилиндр напрямую подсоединен к педали, а рабочий — установлен в картер.

Прокачка системы займет две минуты, главное не забывать доливать жидкость в бачок до максимального уровня. В гидроприводах сцепления о неисправностях будет говорить течь. Так, на Мазда 6 шланг привода находится под аккумуляторной площадкой, поэтому для выявления течи может потребоваться некоторая гибкость. Но нерешаемых задач не бывает. Если с умом подойти к любой проблеме, она решится в два счета, а мы приобретем драгоценный опыт.

Причины и устранение неисправности

Вероятных обстоятельств неисправности и «невозвращения» педали может быть несколько:

Подтянуть сцепление форд фокус 2

Выход из строя сцепления – неприятная ситуация для многих автомобилистов, признаками такой неисправности является невозможность нормально переключить передачу, и во многих случаях для замены деталей приходится снимать КПП. Но если из строя выходят детали гидравлического привода, или попадает воздух в систему, ремонт получается намного проще, иногда достаточно только прокачать сцепление.

Прокачку гидропривода сцепления (ГПС) на авто Ford Focus 2 выполнить несложно, работа занимает совсем немного времени. Эта стандартная операция на «Фокусе» производится точно так же, как и на других легковых автомобилях с механической коробкой передач, только необходимо, чтобы все детали гидросистемы были в полной исправности.

Неисправности гидропривода сцепления

Если пропадает или плохо выжимается сцепление, часто причиной неполадки становится завоздушивание ГПС, попадать воздух в систему может в результате:

утечки тормозной жидкости;
неисправности главного цилиндра;
негерметичности в соединениях.

Прокачивать сцепление нужно лишь в том случае, если выявлены все дефекты и устранены, иначе воздух все равно будет добавляться в жидкость, эффекта от прокачки не будет. Если система «воздушит», появляются такие признаки неисправности как увеличенный свободный ход педали сцепления (ПС), ее слишком легкий выжим («ватная педаль»), подтеки тормозной жидкости.

Порядок прокачки сцепления

На машине Ford Focus 2 рестайлинг 1.8 прокачку производят путем стравливания воздуха через штуцер рабочего цилиндра сцепления (РЦС), такая процедура обычно выполняется двумя участниками. Помощник здесь необходим для того, чтобы периодически нажимать на ПС, и очень важное условие при прокачивании – не забывать про доливку тормозной жидкости (ТЖ) в заливной бачок. Для того чтобы прокачать сцепление на «Фокусе», следует подготовить инструмент и материалы:

ключи на одиннадцать (специально для прокачки тормозов) и семнадцать;
отрезок полиэтиленовой прозрачной трубки;
тару под слив жидкости (можно взять пластиковую бутылку, в крышке проделать отверстие для трубки);
флакон с тормозной жидкостью (рекомендуется DOT-4).

Прокачивание ГПС выполняем следующим образом:

сдергиваем колпачок со штуцера РЦС, он является защитой от попадания грязи;
на кончике штуцера закрепляем полиэтиленовую трубку, ее другой конец выводим в подготовленную для слива емкость;
второй из участников несколько раз жмет на ПС («накачивает сцепление»), удерживает педаль ногой в нажатом состоянии;
отворачиваем штуцер при помощи прокачного ключа, придерживая РЦС (его пластмассовый переходник) ключом на 17, ослабляем где-то на три четверти оборота, из рабочего цилиндра должен выходить воздух вместе с тормозной жидкостью;
ПС при этом остается нажатой, затем закручиваем штуцер;
теперь в салоне нужно отпустить педаль и повторить накачивание;
опять совершаем операцию стравливания воздуха, производим все эти действия до той поры, пока из РЦС не начнет вытекать жидкость без воздуха.

Все это время нужно следить за уровнем в бачке, при понижении ближе к минимуму периодически доливать ТЖ до верха. По окончанию прокачки еще раз проверяем уровень жидкости (он должен быть между отметками min и max), заворачиваем крышку бачка, проверяем работу автомобиля на ходу. Педаль при этом должна быть достаточно упругой, при необходимости прокачку производим еще раз. Для варианта Ford Focus 2 рестайлинг 1.6 сцепление прокачивается точно также, порядок действий здесь не меняется.

Некоторые особенности гидропривода сцепления Форд Фокус 2

Нередко владельцы автомобилей Focus спрашивают, как отрегулировать сцепление, если педаль поздно «схватывает». Следует отметить, что на этой модели Форд ГПС не регулируется, как-то изменить работу узла можно только путем прокачки гидравлики.

Еще одно интересное решение концерна Ford, используемое в конструкции авто – объединение РЦС с выжимным подшипником, поэтому для замены рабочего цилиндра приходится снимать коробку передач. Также лишняя работа добавляется и при смене выжимного, потому что в любом случае нужно прокачивать сцепление.

Когда ПС легко нажимается, «продавливается» до конца чуть ли не пальцами руки, вероятнее всего, неисправен главный цилиндр сцепления (ГЦС). Если стандартное расположение этой детали на многих легковых машинах – под капотом, рядом с панелью стеклоочистителя, то на «Фокусе» ГЦС находится гораздо ниже, в непосредственной близости от педали сцепления, и связан с ней механически.

Корзины и диска сцепления на этих автомобилях обычно хватает на 100-150 тыс. км, многое зависит от условий эксплуатации. Но вот выжимной подшипник может выйти из строя значительно раньше, и в этом случае все равно придется снимать коробку передач, заниматься достаточно серьезным ремонтом.

Ход педали сцепления проверяют для оценки технического состояния сцепления и при выяснении причин его ненормальной работы (сцепление «ведет», «пробуксовывает» и т.п.).
1. Не нажимая на педаль, измерьте расстояние между накладкой педали и ковриком пола кузова.

2. Не изменяя положения линейки, нажмите на педаль до упора и вновь измерьте расстояние между накладкой педали и ковриком. Разность двух измерений должна быть (139±3) мм. Регулировка хода педали в эксплуатации не предусмотрена. Значительное отклонение хода от указанного значения, сопровождающееся ненормальной работой сцепления («пробуксовка», «ведение», рывки в момент трогания с места), свидетельствует о повреждении сцепления или привода его выключения. При незначительных отклонениях хода от указанного значения исправно работающее сцепление можно продолжать эксплуатировать.

Уже несколько лет, как выпускается третья генерация этой легендарной марки, основные механизмы трансмиссии которой практически не изменились по сравнению с предыдущей серией. Поэтому методы устранения поломок, можно предположить, будут аналогичны. В частности, опыт по замене сцепления на автомобиле Форд Фокус 2 может пригодиться в будущем владельцам нового поколения.

Общие сведения об устройстве фрикционной муфты Ford Focus II

В машине используется сухая однодисковая муфта с гидравлическим приводом управления и центральной диафрагменной пружиной. Ведущий и ведомый диски осуществляют передачу крутящего момента от двигателя на трансмиссию. Кожух фрикциона крепится шестью болтами к маховику мотора.

Основные детали сцепления:

выжимной подшипник;
ведомый диск;
корзина (ведущий диск);
гидропривод.

В кожухе закреплена диафрагменная пружина, которую балансируют с диском на заводе-изготовителе. По этой причине корзина должна меняться полностью.

Ведомый диск конструктивно состоит из двух стальных пластин, соединенных заклепками. Он расположен между маховиком и ведущим диском. Особые пластинчатые пружины, входящие в его комплект, нивелируют рывки при включении муфты и улучшают прилегание фрикционных накладок к плоскостям корзины и маховика.

Когда приходит время для замены сцепления Форд Фокус 2 или бережливость продлевает ресурс

Опыт эксплуатации автомобилей этой марки позволяет говорить о ресурсе механизма порядка 150 000 км. На самом деле все зависит от манеры вождения. Любите рвать с места с пробуксовкой, забываете убрать ногу с педали – будьте добры, готовьте кругленькую сумму уже спустя 50 000 км.

В процессе работы ведомый диск имеет склонность к осевым перемещениям по шлицам первичного вала. Поэтому деталь сразу подлежит выбраковке при:

осевом биении более 0,5 мм;
задирах;
растрескивании;
замасливании;
неравномерном износе накладок;
ослаблении заклепочных соединений;
расстоянии от головок заклепок до рабочей поверхности накладки менее 0,2 мм.

Все приведенные дефекты приводят к рывкам и нестабильной работе не только муфты, но и всей трансмиссии.

Типичные неисправности муфты Ford Focus II

Рассмотрим, в каких случаях требуется замена сцепления Форд Фокус 2 или ремонт отдельных его узлов:

неполное выключение;
неполное включение;
повышенный шум при включении муфты;
вибрации;
затрудненное переключение передач.

Мастера рекомендуют одновременно ставить все новые детали, а не только износившиеся. Это объясняется трудоемкостью процесса, а ресурс неповрежденных элементов конструкции уже снижен и в скором времени они также потребуют замены. Как поступит – решает владелец.

Последовательность демонтажа и установки фрикционной муфты

Сразу стоит заметить, что если планируется ставить прежний нажимной диск, то следует пометить краской его взаимное положение с маховиком. Это поможет в последующем сохранить балансировку деталей.

Процедура замены сцепления Форд Фокус 2 начинается со снятия воздушного фильтра и АКБ, после чего работа осуществляется по пунктам:

Открутить три болта крепления коробки передач со стороны моторного отсека.
Поддомкратить машину и слить масло из КПП.
Отвернуть нижнюю опору ДВС, гайки шаровых опор и вынуть приводы колес.
Открутить и снять КПП.
Отвернуть 6 болтов крепления корзины и удерживая маховик отверткой от прокручивания, снять деталь и ведомый диск.
Произвести необходимую замену и прикрутить корзину, центрируя ее по трем штифтам маховика.

Последующие действия по сборке происходят в обратном порядке. Ведомый диск устанавливается так, чтобы надпись «Gearbox-side» была со стороны коробки передач.

Наличие элементарного набора ключей, домкрата и немного желания позволит владельцу Ford Focus II быстро привести автомобиль в рабочее состояние. Еще один немаловажный стимул – это сохраненные средства, которые можно истратить на покупку желанного аксессуара.

Как отрегулировать сцепление на форд фокус 2

Регулировка сцепления

Это поможет в последующем сохранить балансировку деталей.

Разность двух измерений должна быть (±3) мм. Регулировка хода педали в эксплуатации не предусмотрена. Значительное…

Если вы теперь услышите такой же скрежет, то сцепление выключается нечисто. Чтобы это сделать, нужно выжать педаль до упора и проверить ход толкателя поршня.

Диск сцепления ведомый диск Форд Фокус: В сравнении с автомобилем Mondeo года изменены следующие моменты:

Когда занимаетесь прокачкой, непрерывно наблюдайте за уровнем. Ни в коем случае нельзя допустить, чтобы он упал ниже минимальной отметки.

Компоненты и регулировки сцепления Форд Фокус

Не опоздайте с доливкой жидкости — в противном случае, если уровень упадет очень низко, то в системе может оказаться воздух и все операции нужно будет повторить по новой.

Закрутите клапан и колпачок, в случае надобности доведите жидкость в бачке до необходимой нормы.

После того, как эти работы будут завершены, необходимо произвести проверку системы на работоспособностиь. Проверьте выступание фрикционных накладок над головками заклепок. Если выступание меньше допустимого, замените диск сцепления. Проверьте состояние фрикционных накладок диска сцепления и при наличии на них следов масла или механических повреждений замените диск сцепления.

Очистите шлицы первичного вала коробки передач и установите на вал диск сцепления. Проверка подшипника выключения сцепления Подшипник выключения сцепления герметичен, и его нельзя промывать.

Проверьте состояние подшипника выключения сцепления, который должен вращаться легко, равномерно и бесшумно и в нем должен отсутствовать люфт. Рабочая поверхность подшипника, воздействующая на нажимную пружину, должна быть гладкой, без трещин, местной коррозии или выработки.

Неисправный подшипник выключения сцепления можно определить, не снимая его с автомобиля, для чего необходимо при работающем двигателе нажать педаль сцепления.

Если при нажатии педали сцепления появляется дополнительный шум, значит, подшипник выключения сцепления неисправен, и его необходимо заменить. Убедившись в исправности системы или устранив течь, можно приступать к прокачке.

Прокачка сцепления

Для работы нам пригодится ключ на 17 и специальный разрезной ключ на 11 для штуцеров тормозной системы, новая чистая тормозная жидкость. Кроме этого, будет нужна трубка, которая может быть надета на штуцер и чистая ёмкость с небольшим количеством тормозной жидкости. И помощник, поскольку одному работать можно, но крайне неудобно.

Вечная проблема с педалью сцепления на Фордах — Делаем трещетку по своему

Прокачка сцепления На рабочем цилиндре сцепления находим штуцер для удаления воздуха, снимаем с него резиновый защитный колпачок. Со штуцера снимаем резиновый защитный колпачок.

При безупречном сцеплении двигатель заглохнет уже на первой четверти возвращения педали сцепления в исходное положение. Если двигатель продолжает работать, сцепление изношено.

Если при переключении на высшую передачу слышится скрежет или скрип, то часто причина том, что сцепление уже не выключается правильно.

Проведите следующую проверку с помощью передачи заднего хода.

Этой проверкой вы исключите возможные повреждения коробки передач. Запустите двигатель на холостом ходу.

8.2. Регулировка педали сцепления

Полностью отожмите педаль сцепления, подождите примерно три секунды, затем включите заднюю передачу. Если вы теперь услышите такой же скрежет, то сцепление выключается нечисто.

Перед ремонтом на всякий случай проверьте функционирование регулировочной автоматики.

Главный цилиндр сцепления Форд Фокус Снимите корпус воздушного фильтра вариант с двигателем 2. Отсоедините электрический разъем датчика массового расхода воздуха MAF. Отсоедините шланг принудительной вентиляции картера.

Что делать, если педаль сцепления провалилась и не возвращается?

Провал педали сцепления — к сожалению, нередкая поломка

Причины и устранение неисправности

Возможных причин неисправности и «невозвращения» педали может быть несколько:

Если проваливается педаль, то, возможно, перетерся и оторвался трос сцепления в районе его наконечника. Своими силами такую поломку, тем более, в дороге, сложно устранить. Некоторые « кулибины » предлагают тросик возить с собой, как запаску, но разве можно все необходимые детали сложить в багажник?
Лопнула или слетела возвратная пружина. При первом варианте (лопнула и пришла в негодность) — то тут только вызывать эвакуатор. Если просто же она слетела — ее можно вернуть на место и надежно зафиксировать.
Попадание воздуха в систему гидравлического привода. В таком случае выходом будет только прокачка системы, чтобы удалить воздух.
Если пропало сцепление на Форд Фокус 2, есть вариант, что пришла в негодность вилка сцепления. Здесь также потребуется полная замена вилки, что можно осуществить на СТО.

Провалилась педаль сцепления Форд Фокус 2: причина, что делать

Если педаль проваливается, а «вернуть» ее можно лишь резким и сильным нажатием, то причиной может послужить этому неисправность главного цилиндра системы, которую можно ликвидировать путем замены цилиндра.

Ресурс

Сколько ходит сцепление на Форд Фокус 2? Как долго? На этот вопрос нет определенного ответа. как сделать aux вход на форд фокус 2 в штатной магнитоле jljl be oneself. 3:11. Seregablg835 68,614 views. Как снять задний бампер форд фокус 2? Демонтируете правые и левые задние брызговики и подкрылки. Все зависит от качества и состояния дороги, манеры вождения и обслуживания автомобиля. Если стиль вождения аккуратный, а дорога вполне пригодна для нормальной езды, то ресурс сцепления, в среднем, составляет 250-300 тыс. км.

Возможно, в процессе эксплуатации на таком пробеге возникнут незначительные проблемы в виде замены подшипника и пружин на диске сцепления. При щадящей эксплуатации автомобиля узлы сцепления могут прослужить до полумиллиона километров.

Сколько ходит сцепление на Форд Фокус 2? Как долго? На этот вопрос нет определенного ответа.

как сделать aux вход на форд фокус 2 в штатной магнитоле jljl be oneself. 3:11. Seregablg835 68,614 views.

Как снять задний бампер форд фокус 2? Демонтируете правые и левые задние брызговики и подкрылки. Все зависит от качества и состояния дороги, манеры вождения и обслуживания автомобиля.

Если стиль вождения аккуратный, а дорога вполне пригодна для нормальной езды, то ресурс сцепления, в среднем, составляет 250-300 тыс. км.

Устройство сцепления Ford Focus 2

Схема системы

Схема устройства двухдискового сцепления

Как и многие другие модели этой марки, схема сцепления Форд Фокус 2 имеет следующую конструкцию:

Маховик;
Ведомый диск;
Нажимной диск;
Фиксаторы (болты).

Регулируем систему своими руками

Перед тем, как приступить к процессу, необходимо определить, когда нужна регулировка сцепления Ford Focus 2. Слишком большой ход педали может привести к временному, а в некоторых случаях — и полному отказу сцепления, так как диск будет тереться о маховик мотора. Малый ход педали обязательно приведет к пробуксовке, так как ведомый диск работает некорректно.

Процесс настройки

Регулировка начинается с проворачиванием одноименной гайки. Затем отстраиваем ход самой педали до 125 мм. Увеличиваем ее ход, затягивая наконечник гайки.
После нужно три-четыре раз надавить на педаль и замерить расстояние между полом. Если потребуется, то делаем это до того момента, пока не достигнем необходимого расстояния от педали до пола.
Настройка гидравлической системы сцепления: расстояние от штока до вилки равно не более 4-6 мм. Извлекаем пружину с фиксатором цилиндра и выжимной вилки.
Далее регулируем гайку на штоке так, чтобы расстояние хода вилки составляло не более 6 мм.

Как доехать до автосервиса с поломанным сцеплением?

Если сцепление проваливается, самый лёгкий и безопасный способ добраться до ближайшего СТО — это вызвать эвакуатор или же буксир. Неопытным водителям лучше даже не пытаться рисковать заводить и начинать движение с такой неисправностью. Это может привести к поломке коробки передач, а это уже намного серьёзней, и значительно дороже по стоимости ремонта.

Когда же вы уверены в собственных силах, то первое, что необходимо — это попробовать завести машину. Если вы почувствовали, что провалилось сцепление, нельзя ставить машину под горку. Лучше, чтоб вы были на ровной дороге или же идеальный вариант — начинали движение с горки. Заводить надо на первой передаче. При повороте зажигания необходимо одновременно мягко надавить на педаль газа. Автомобиль в таком случае не заглохнет, а будет ехать рывками, так как обороты не соответствуют скорости движения. После этого можно начинать потихоньку двигаться. Очень важно продумать путь, чтобы по дороге было минимальное количество остановок. Ведь остановить машину вам просто так не удастся, придётся глушить мотор. И процедуру запуска двигателя нужно будет повторять. Также не рекомендовано переключать скорости, так как это может вывести из строя коробку передач.

С помощью эвакуатора можно легко и безопасно доставить машину в автосервис

Чтобы остановить авто, достаточно лишь заглушить мотор или же, если обороты большие, предварительно выжать педаль тормоза.

Кроме того, чрезвычайно важно быть очень осторожным во время движения с поломанным сцеплением. Ехать лучше по главной трассе, чтобы меньше пришлось уступать дорогу. Необходимо избегать пешеходных переходов, лишних манёвров. И ещё одно, чтобы другие участники понимали, что у вас неисправность, лучше ехать со включённой аварийкой.

Объявления на НН.РУ — Авто

Удлинить Камаз под кузов 7,5м Удлинение Маз Зубренок, Маз под кузов 9 м Переоборудование шасси удлиненного грузового автомобиля.

Специализированное предприятие по переоборудованию грузовых автомобилей в эвакуатор приглашает Вас установить эвакуаторную платформу на.

Специализированное производственное предприятие по переоборудованию грузовых автомобилей приглашает Вас: 1.Удлинить раму, переудлинить.

Коробки отбора мощности Камаз, Маз, Урал, Краз, Газ, Зил Отправка в день оплаты. Отправка транспортными компаниями. Работаем как с. Цена: 18 500 руб.

У Дзержинского «Кристалла», прославившегося два месяца назад мощными взрывами на складе опасных веществ, снова проблемы.

Уже две с лишним недели погода в Нижнем Новгороде и области приносит одни огорчения. Вот ещё одно: этим вечером, по данным синоптиков.

Пока в России всячески пытаются бороться с курением — и запретами, и ужасающими картинками на пачках сигарет, и пропагандой ЗОЖ.

Провалилась педаль сцепления- неисправности сцепления

Гидравлика

— проверьте уровень тормозной жидкости в бачке главного цилиндра сцепления. Если уровень недостаточный, долейте тормозную жидкость до нормального уровня и попробуйте понажимать на педаль. Если сцепление появилось, вам повезло, в этом случае нужно ехать в сервис или самому осмотреть все шланги, скорее всего жидкость где-то подтекает. Но в большинстве случаев это не помогает. Тогда очень высока вероятность того, что лопнул один из шлангов, ведущих к главному или рабочему цилиндру сцепления, поэтому в системе не создаётся нужного давления. Чтобы решить эту проблему, нужно заменить износившийся шланг.

Цена шланга 300-500 руб, цена работы в сервисе — от 500 руб. Когда будете искать шланг в магазинах, желательно, чтобы у вас при себе был старый — тогда вы сможете сравнить штуцеры и резьбы на них. Может оказаться, что на вашу модель шланга в продаже нет, тогда может подойти тормозной шланг для других моделей. Попросите продавца найти деталь, на которую накручивается штуцер и накрутите старый и новый шланг, если накрутятся, смело покупайте. Также не забудьте купить тормозную жидкость (лучше взять 1 л, цена примерно 150 руб)

Трос сцепления

— может оборваться где-нибудь внутри или на концах. Также может обломиться ушко на педали сцепления, к которому он крепится. В этом случае требуется замена троса, новый трос стоит около 300-600 руб, цена работы в сервисе — около 500 руб.

Вилка выжима сцепления

— находится на коробке передач, её ресурс составляет примерно 50-70 тысяч км пробега. Если на вашем счётчике уже есть подобные цифры, или вилка менялась примерно столько же пробега назад, то скорее всего поломка в ней. Чтобы поменять вилку сцепления, на большинстве моделей автомобилей нужно снять или вывесить коробку передач.

За работу в сервисе вы отдадите 1500-3000 руб. Имеет смысл задуматься о замене диска сцепления, если вы также давно его не меняли (замена диска сцепления обычно каждые 70-80 тыс км), потому что процедура для выполнения этих работ подразумевает снятие коробки. За работу с вас возьмут ненамного больше, зато вы сразу же поменяете заодно и сцепление. Также рекомендую заменить заодно масло в коробке, если оно не менялось уже более 50 тыс км.

Главный или рабочий цилиндр сцепления

— возможно один из этих цилиндров «пробило», тогда следует заменить нерабочий цилиндр сцепления на новый, а лучше поменять сразу оба — и рабочий и главный. После работы обязательно прокачать систему и проверить, нет ли течей в местах соединений. Цена работы по замене ГЦС или РЦС в автосервисе около 1500-2000 руб.

Как добраться до автосервиса

Не стоит отчаиваться и паниковать. Иногда всё не так уж и плохо. Даже когда педаль сцепления вышла из строя и провалилась, а помочь никто не может, нужно соблюдать несколько рекомендаций. Есть ряд советов, что делать водителю в такой ситуации, если сцепление отказало.

Не паникуйте. Странно, но именно про это часто автомобилисты попросту забывают. Поймите, что ничего кардинального сделать со сцеплением прямо здесь и прямо сейчас, находясь за рулём, вы не сможете. Потому нужно сосредоточиться, осознать происходящее и дальше действовать по инструкции. Паника ещё никому за рулём не помогала.
Попробуйте восстановить работоспособность педали, отвечающей за сцепление. Это помогает не всегда, но попробовать стоит. Для начала нужно перевести рычаг коробки передач в нейтральное положение. Параллельно обязательно сбросьте газ, уберите ногу с педали акселератора. Когда педаль при этом начнёт западать, немного поработайте педалью газа. Порой это даёт возможность высвободить педаль и вернуть её работоспособность.
Кардинальные меры. Это вариант для тех ситуаций, когда отремонтировать сцепление в полевых условиях невозможно. То есть нужно обязательно обратиться к специалистам. Тут предстоит действовать несколько иначе. Заглушите двигатель, а рычаг коробки передач переведите на первую скорость. Теперь крутите стартер до тех пор, пока не запустится мотор. Когда двигатель активизируется, машина начнёт вести себя не совсем адекватно. Это обусловлено тем, что работа осуществляется не на той передаче, которая выставлена на коробке. Чтобы поднять передачу, нажимайте на педаль газа, переводите ручку КПП в нейтраль, а затем переключайтесь на вторую скорость. Выполняя подобные манипуляции, старайтесь всё делать медленно. Постепенно, двигаясь на небольшой скорости, можно своим ходом добраться до ближайшего автосервиса.

К подобным мерам рекомендуется прибегать только в крайних случаях, когда иной возможности добраться до станции технического обслуживания и отремонтировать сцепление нет.

Читайте также:
