Замена топливного фильтра Мазда СХ-7: руководство для автолюбителей

Как известно, для современных автомобилей фильтрующие элементы топливной системы выполняют жизненно важную функцию – они предупреждают преждевременный износ и поломку топливного насоса и форсунок. Вовремя меняя топливный фильтр на Мазда СХ-7, можно заметно продлить срок его бесперебойной эксплуатации и избежать множества проблем, связанных с ремонтом топливной системы.

По рекомендации завода-изготовителя, замену элемента в бензонасосе следует осуществлять через каждые 60 тысяч км пробега, не зависимо от срока эксплуатации. В среднем, эта процедура проводится раз в три года, если машина эксплуатируется в обычном режиме. Замену фильтрующего элемента тонкой очистки рекомендуется выполнять чаще (через 15-20 тысяч км пробега), в связи с низким качеством российского топлива.

Выбираем лучший топливный фильтр

Чтобы замена топливного фильтра Мазда СХ-7 принесла ожидаемую пользу, следует достаточно серьезно подойти к его выбору. Не секрет, что сегодня в продаже, помимо оригинальных запасных частей, рекомендованных концерном, имеется масса контрафактной и откровенно поддельной продукции.

Не отличаясь от оригинала на первый взгляд, такая запчасть может не справляться со своими функциями в течение установленного для нее срока. Владелец будет спокоен, зная, что еще не выкатал нужный пробег, а в это время в топливной системе автомобиля будут происходить весьма неприятные изменения. Частицы краски, ржавчины и грязи будут попадать в форсунки, засоряя их.

Чтобы отличить оригинальную запчасть от подделки, для начала следует тщательно осмотреть ее упаковку. Как правило, обращает внимание качество печати, наличие размазанных участков краски, неровный шрифт и кривое расположение надписей. Даже сборка упаковки может вызывать сомнение – у контрафактных и поддельных запчастей она часто расходится по шву (расклеивается), потеки клея видны невооруженным глазом.

Отличается и расположение, а также характер наклейки стикера. Он может быть наклеен поверх другого стикера с артикулом и наименованием. Нередки случаи, когда отличался и вес детали, и даже ее параметры. Поэтому можно просто сравнить купленную запчасть с фильтром, снятым с машины.

И, конечно, нужно обратить внимание на содержание этикетки. Код оригинального топливофильтрующего элемента L57713ZE0. Его вкладыш имеет код C235-42-166. Сетка фильтра грубой очистки кодируется как LFB6-13-ZE1.

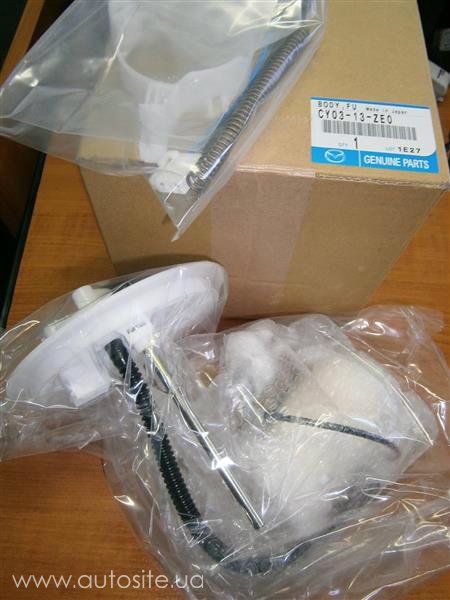

Помимо кода, на этикетку должна быть нанесена надпись «Mazda Genuine Parts». В идеале, она свидетельствует о том, что производитель данной детали заключил официальное соглашение с концерном Mazda Motors.

Порядок замены

Поскольку у СХ-7 топливофильтрующий элемент располагается под сиденьями заднего ряда, чтобы приступить к замене, нужно осторожно снять их. Сиденье фиксируется на двух клипсах (по одной с каждого бока), в местах их расположения и нужно резко потянуть его вверх.
Снятое сиденье убирается в сторону, под ним обнаруживаются два небольших люка. Фильтрующий элемент располагается с левой стороны (если смотреть по ходу движения). С него откручивается три винта, после чего легко снимается крышка.
Далее нужно отсоединить фишку разъема. После этого можно будет открутить восемь следующих винтов и снять крышку бензонасоса.
Отжимаются два держателя желтого цвета, отсоединяется штуцер подачи топлива. Поскольку топливо может находиться под давлением, эту процедуру нужно выполнять с предельной осторожностью.
Конструкция вынимается. Для этого сначала нужно потянуть вертикально вверх, затем наклонить. После этого можно будет вынуть рычажок поплавка и шланг нижнего штуцера.
С подпружинного штока снимается стопорное кольцо. Разбирается бензонасос. Отсоединяются разъемы питания фишки и ДУТ.
Отсоединяется металлический зажим черного цвета и уплотнительная резинка.
По кругу отщелкиваются три держателя. Появляется доступ к фильтрам.

По такому принципу на Мазда СХ можно поменять грубый топливный фильтр; его замена выполняется реже, чем замена фильтрующего элемента тонкой очистки, менять который проще. Чтобы поменять фильтр тонкой очистки, достаточно его извлечь из топливной магистрали и установить на это место новый элемент.

Полезные рекомендации

Чаще всего замена фильтрующего элементы выполняется одновременно с заменой масла. Не всегда он может прослужить в течение установленного пробега, поэтому нужно обращать внимание на эффективность работы насоса. Ее снижение – первый сигнал о необходимом вмешательстве.

Следует обращать внимание и на такие «симптомы» неблагополучия, как:

осложненный запуск;
потеря тяги;
перебои в работе двигателя, появление провалов при нажатии педали газа;
ошибки на датчиках;
повышенный расход топлива.

При появлении этих проблем рекомендуется проверить состояние фильтра и топливной системы в целом, чтобы предотвратить ее возможный выход из строя.

0 комментариев

Mazda CX-7 DEEP RED › Бортжурнал › Замена топливных фильтров грубой и тонкой очистки

Так как процедура уже знакома ( два года назад менял сеточку фильтра) работаем по старой схеме.
Вытаскиваем реле бензонасоса, заводим, само заглохло. Сдергиваем задний диван, откручиваем левый лючок. Отсоединяем фишку. Под ним красота

Простукиваем головки болтиков, дабы не слизать грани. После простукивания ещё раз марафетим. Откручиваем 8 болтиков и отсоединяем топливную фишку. Снимаем прижимное кольцо и достаём фильтр в сборе до второй топливной фишки, отсоединяем её. Дальше смело, но аккуратно дабы не погнуть поплавок вынемываем всё наружу, желательно завернутое в тряпочку, т.к. с него нещадно капает топливо.
Переместив на верстак, начинаем разбор.
За два года сеточка естественно загрязнилась

В самом корпусе на дне тоже было немного грязи

Далее снимаем со старого фильтра насос и топливозаборник и меняем на них колечки, которые идут в комплекте с Masumой

От старого осталось это

Собираем в обратной последовательности. Заводим авто, как положено, со второго раза. Всё пучком. Работает.
За сим у меня всё. Всем ровных дорог!

Mazda CX-7 2008, двигатель бензиновый 2.3 л., 238 л. с., полный привод, автоматическая коробка передач — своими руками

Машины в продаже

Mazda CX-7, 2010

Mazda CX-7, 2008

Mazda CX-7, 2007

Mazda CX-7, 2008

Комментарии 11

А к рестайлу подойдёт, не знаете ? Оригинал, если правильно понимаю идёт в сборе с насосом и стоит других денег ?

Вот чего не знаю — того не знаю.

подойдет, только направляющие трубки нужно местами поменять, а так один в один.

Оригинал без насоса. Он столько стоит, потому как оригинал.

рестайл и дорестайл фильтры сами одинаковые, бери лучше оригинал. в руке сильно отличаются с этой масумой, весь мусор в форсунки пойдет ежели фильтр окажется гавном

Замена топливного фильтра мазда СХ 7

Замена топливного фильтра Мазда СХ-7: руководство для автолюбителей

Выбираем лучший топливный фильтр

Порядок замены

Поскольку у СХ-7 топливофильтрующий элемент располагается под сиденьями заднего ряда, чтобы приступить к замене, нужно осторожно снять их. Сиденье фиксируется на двух клипсах (по одной с каждого бока), в местах их расположения и нужно резко потянуть его вверх.
Снятое сиденье убирается в сторону, под ним обнаруживаются два небольших люка. Фильтрующий элемент располагается с левой стороны (если смотреть по ходу движения). С него откручивается три винта, после чего легко снимается крышка.
Далее нужно отсоединить фишку разъема. После этого можно будет открутить восемь следующих винтов и снять крышку бензонасоса.
Отжимаются два держателя желтого цвета, отсоединяется штуцер подачи топлива. Поскольку топливо может находиться под давлением, эту процедуру нужно выполнять с предельной осторожностью.
Конструкция вынимается. Для этого сначала нужно потянуть вертикально вверх, затем наклонить. После этого можно будет вынуть рычажок поплавка и шланг нижнего штуцера.
С подпружинного штока снимается стопорное кольцо. Разбирается бензонасос. Отсоединяются разъемы питания фишки и ДУТ.
Отсоединяется металлический зажим черного цвета и уплотнительная резинка.
По кругу отщелкиваются три держателя. Появляется доступ к фильтрам.

Полезные рекомендации

Следует обращать внимание и на такие «симптомы» неблагополучия, как:

осложненный запуск;
потеря тяги;
перебои в работе двигателя, появление провалов при нажатии педали газа;
ошибки на датчиках;
повышенный расход топлива.

Согласно регламенту производителя, фильтрующий элемент нужно менять каждые 60 тыс. км пробега или раз в 3 года. Если автомобиль эксплуатируется в тяжелых условиях, используются некачественные топливо и масло, предел снижается до 15-20 тыс. км пробега. Сеточка, из которой состоит фильтр, имеет мельчайшие поры, которые быстро забиваются механическими примесями из некачественного бензина или дизтоплива. Важно вовремя заметить неполадки, промыть или поменять фильтр в автосервисе, а не заниматься его восстановлением самостоятельно, в надежде устранить неисправность дешево.

Основные признаки загрязнения фильтра на Mazda CX-7

Симптомов, говорящих о проблеме, много:

увеличение расхода топлива;
троение двигателя;
потеря мощности на холостых оборотах;
рывки при движении машины.

Мотор может не запускаться, поскольку загрязнение фильтра тонкой очистки приводит к перебоям в работе насоса и снижению давления в системе подачи топлива. В двигатель поступает обедненная смесь, которая не воспламеняется, когда срабатывает ключ зажигания и машина не заводится.

Как производится замена?

Фильтр тонкой очистки стоит под задним сиденьем Мазда СХ-7. Его замена проводится в несколько этапов:

Снятие заднего сидения. Нужно нажать на клипсы по бокам. В днище машины размещаются два люка, в левом из них – фильтр.
Снятие крышки с левого люка. Она держится на 3 винтах, которые легко выкручиваются отверткой с прямым наконечником.
Отсоединение разъема.
Снятие крышки бензонасоса.
Отсоединение штуцера подачи топлива.
Разборка топливного насоса.
Снятие крышки с корпуса фильтра.
Удаление старого и установка нового агрегата.
Сборка (в обратном порядке).

Работа кропотливая, требует использования специальных инструментов. Нужны оригинальные запчасти. Восстановленные или китайские расходники стоят дешевле, но не гарантируют хорошей очистки топлива и создания его обогащенной смеси при подаче в двигатель.

Интересует цена замены топливного фильтра? Свяжитесь с консультантом техцентра DDCAR по телефону и получите подробные ответы на интересующие вас вопросы. В нашем техцентре в Москве работают мастера с богатым опытом, которые проводят ремонт и замену топливных систем всех модификаций Мазда. На выполненные работы даём 6-месячную гарантию, автомобили обслуживаем быстро и без очередей!

Ремонт форсунок Вольво

Когда нужно ремонтировать форсунки Вольво?

Определить, что проблема в форсунках, можно по таким признакам:

сложности при запуске двигателя;
мотор глохнет;
дым из выхлопной трубы;
слабая тяга;
повышение расхода дизеля.

Чтобы точно выявить причину поломки, нужно снять деталь и поставить её на диагностическое оборудование, которое создает условия, аналогичные работе двигателя. Мастера автосервиса изучают деталь после снятия ее со стенда и определяют дефект.

Обычно проблемы начинаются из-за заправки некачественным топливом с примесями и редкой замены топливных фильтров.

Как выполняется ремонт форсунок автомобилей Вольво?

Сначала нужно определить, почему деталь прекратила работать. После диагностики мастер выяснит, какой ремонтфорсунок Вольво необходим.

Виды поломок и способы их устранения:

Трещина в корпусе распылителя. Может появиться из-за чрезмерной нагрузки, высокой температуры и давления. Корпус подлежит замене.
Если отверстия распылителя стали слишком большими, сила впрыскивания уменьшается, автомобиль расходует больше топлива. Для устранения проблемы нужно полностью заменить распылитель.
При выходе из строя других составляющих системы они также подлежат замене и починке. По окончании работ деталь проверяется на оборудовании автосалона.
Поломка основного узла системы – самая серьезная из всех возможных проблем. При сильном износе ставят новый дозирующий клапан.

Для ремонта используют детали только проверенных производителей. Такие компоненты точно прослужат весь гарантийный срок.

Замена топливного фильтра Mazda CX-5

Функциональное предназначение

Виды фильтров топливного бака

Основные признаки загрязнения фильтра

Как часто необходимо производить замену и ТО фильтров

Правильная замена топливных фильтров Mazda CX-5. Тонкости и нюансы.

ФУНКЦИОНАЛЬНОЕ ПРЕДНАЗНАЧЕНИЕ

От качества поступающего в двигатель Mazda CX-5 топлива напрямую зависит надежность работы, и долговечность силового агрегата. Даже прошедший многоступенчатую очистку, бензин или дизельное топливо нуждается в фильтрации. В емкостях на АЗС, да и в самом бензобаке автомобиля со временем появляются налет, образующийся естественным образом на дне и стенках. Попадание загрязненного топлива в инжектор автомобиля может привести к серьезным проблемам, связанным с питанием двигателя:

перегрузка топливного насоса и связанная с этим неравномерная подача бензина или дизтоплива;
засорение топливной магистрали и рампы, и, как следствие, нестабильность давления внутри нее;
забивание жиклеров, клапанов, внутренних топливопроводов;
преждевременный износ деталей, в первую очередь, клапанов.

Во избежание подобных проблем все автопроизводители используют топливные фильтры, которые нуждаются в периодической замене или профилактике.

ВИДЫ ФИЛЬТРОВ ТОПЛИВНОГО БАКА

Очищающим элементом в фильтрах является специальная мембрана, имеющая высокую плотность, она задерживает посторонние включения, примеси, частички металла, пыль, препятствуя их проникновению в двигатель внутреннего сгорания. Несмотря на общую функциональность, топливные фильтры разнятся как по своему конструктиву, так и «специализации».

2. Фильтр тонкой очистки, монтируется на топливной магистрали Mazda CX-5 и имеет более сложное устройство, состоящее из:

жаро- и ударопрочного корпуса;
впускного и выпускного штуцера, в некоторых автомобилях дополнительно может использоваться возвратный штуцер, через который отводятся излишки топлива обратно в бак (при превышении давления в магистрали).
основного и дополнительного фильтрующего элементов (5-10 мкм бумага).

Фильтр тонкой очистки располагается за пределами бензобака, что делает работы по его замене менее трудоемкими. В некоторых моделях автомобилей узел располагается в подкапотном пространстве, однако в большинстве случаев элемент размещен под днищем авто в районе топливного бака.

3. В дизельных двигателях для очистки топлива, дополнительно, используется сепаратор, который отделяет воду от солярки. Сепаратор также требует периодической замены

ОСНОВНЫЕ ПРИЗНАКИ ЗАГРЯЗНЕНИЯ ТОПЛИВНОГО ФИЛЬТРА

1. Возрастает расход топлива. Многие современные машины оснащены бортовым компьютером, который принимает работу форсунок за константу и пересчитывает показатели, связанные с увеличением времени впрыска. Фактический расход также несколько повышается, поскольку ДВС приходится длительное время работать в переходном режиме. И чем больше будет пробег на замусоренном ТФ, тем сильнее возрастет расход.

2. Перебои и «троение» в работе мотора. Сначала на холостом ходу, а потом и под нагрузкой можно ощутить «троение» ДВС Mazda CX-5. Чем более забивается топливный фильтр, тем более выраженным будет «троение». Перебои связаны напрямую с недостатком горючего в топливной смеси.

3. Резкие провалы в определенном диапазоне оборотов. Для большинства инжекторных двигателей провалы наступают между 2 и 3 тысячами оборотов. Двигателю просто не хватает бензина для сохранения динамики.

4. Потеря тяги. Недостаток питания приводит к существенной потере мощности. Работа двигателя «внатяг» становится и вовсе проблематичной, поскольку на этих режимах (до 1500 об/мин) требуется обогащенная смесь.

5. Невозможно быстро набрать скорость. Бензонасос начинает работать с перебоями, ЭБУ мотора Mazda CX-5 переходит в аварийный режим.

6. Рывки при движении с постоянной скоростью. Изношенный топливный фильтр может пропускать мелкие частицы, которые при попадании в топливную смесь затрудняют ее воспламенение. Особенно выражен «симптом» при движении в гору.

7. Автомобиль Mazda CX-5 глохнет без подгазовки. Нестабильный холостой ход возникает, когда износ или загрязнение фильтрующих элементов достигает критических значений.

8. ДВС глохнет при резком ускорении, особенно после длительной работы, или при попытке пустить машину «внатяг». Бензонасос перегревается, срабатывает защита (не на всех автомобилях). Оба симптома являются наиболее характерными признаками загрязнения фильтра топливного бака.

9. Двигатель не запускается. Минимально допустимое давление в топливной рампе не набирается, смесь обедненная, ее воспламенение невозможно.

Помимо вышеперечисленных существуют частные случаи, которые применимы только к определенным моделям автомобилей Mazda CX-5. Так на некоторых машинах при старте на «холодную» 1-2 секунды не получается набрать обороты, в остальном ДВС работает исправно.

В некоторых автомобилях «забитый» топливный фильтр может вызывать непредсказуемые последствия. На современных машинах при неполадках с питанием двигателя, могут происходить ложные срабатывания датчиков, например, кислородных, при этом бортовой компьютер будет выводить соответствующую ошибку на приборную панель Mazda CX-5.

КАК ЧАСТО НЕОБХОДИМО ПРОВОДИТЬ ТЕХОБСЛУЖИВАНИЕ И ЗАМЕНУ ФИЛЬТРОВ

Оценка состояния фильтра грубой очистки производится в случае необходимости. При плановом техническом обслуживании меняют только фильтр тонкой очистки. Периодичность замены фильтров прописывается в сервисной книжке. Однако следует иметь в виду, что:

расчет ресурса фильтра производится в лаборатории, где используется уже очищенное топливо;
по мере эксплуатации автомобиля в баке появляются отложения, объем которых год от года возрастает;
при заправках на АЗС, в резервуары которых недавно был произведен слив нефтепродуктов, взвесь может попасть в бак.

В зависимости от эксплуатации замену и техническое обслуживание топливных фильтров Mazda CX-5 следует производить несколько чаще, чем это рекомендует производитель. При этом не стоит дожидаться даже первых признаков износа элементов.

Фильтрам необходимо уделить особенное внимание, если есть подозрение на заправку топливом низкого качества. В этом случае следует обязательно посетить авторизованный сервисный центр для прочистки и замены элементов, а также слива плохого бензина или дизельного топлива (в зависимости от типа двигателя).

ПРАВИЛЬНА ЗАМЕНА ТОПЛИВНЫХ ФИЛЬТРОВ

1. В зависимости от конкретной модели авто, правила замены фильтров Mazda CX-5 разнятся, если вы не уверены в своих силах, доверьте работу по обслуживанию и замене топливных фильтров, авторизованному техническом центру. Это позволит избежать серьезных проблем, начиная от повреждения крепежных элементов, до разгерметизации топливной магистрали. К тому же, в условиях улицы, или даже собственного гаража, работы по замене не всегда возможны – может потребоваться специальный инструмент или подъемник.

2. При обслуживании фильтра грубой очистки следует снять, промыть и просушить фильтрующий элемент. Если имеются какие-то повреждения сеточки, ее необходимо заменить. В некоторых моделях автомобилей используют картриджные фильтры, их не промывают, а осуществляют замену на новые.

3. Далеко не во всех авто возможен доступ к фильтру бака из салона или багажника. Технический регламент может подразумевать полный демонтаж емкости для ее обслуживания.

4. Фильтр тонкой очистки относится к необслуживаемым элементам, и подлежит полной замене.

5. Следует использовать только сертифицированные запчасти, рекомендованные автопроизводителем.

Замена топливного фильтра — Mazda CX-7, л., года на DRIVE2

Сиденье фиксируется на двух клипсах по одной с каждого бокав местах их расположения и нужно резко потянуть его вверх. Снятое сиденье убирается в сторону, под ним обнаруживаются два небольших люка. Фильтрующий элемент располагается с левой стороны если смотреть по ходу движения.

С него откручивается три винта, после чего легко снимается крышка. Далее нужно отсоединить фишку разъема.

После этого можно будет открутить восемь следующих винтов и снять крышку бензонасоса. Отжимаются два держателя желтого цвета, отсоединяется штуцер подачи топлива.

Поскольку топливо может находиться под давлением, эту процедуру нужно выполнять с предельной осторожностью. Конструкция вынимается. Для этого сначала нужно потянуть вертикально вверх, затем наклонить. После этого можно будет вынуть рычажок поплавка и шланг нижнего штуцера.

Далее откручиваете восемь винтов и снимаете крышку бензонасоса. Далее отжимаете два желтых фиксатора и отсоединяете штуцер подачи топлива делайте это аккуратно,так как топливо может быть под давлением.

Далее вынимаете всю конструкцию,сначала тяните вертикально вверх,а затем наклоняете что бы вынуть рычажок поплавка и нижний штуцер. Дабы, чтобы грязь не попала в бак. Остальное как либо испортить нужно очень сильно постараться, все очень банально, хотя и нестерильно.

Замена топливного фильтра Мазда СХ-7: руководство для автолюбителей

Их две — по одной с каждой стороны. И вот: Убираем сидушку, она нам только мешает. Видим два лючка, нас интересует левый по ходу движения. Отворачиваем три винта под крестовую отвертку, поднимаем крышку, отстегиваем фишку разъема: Видим слой пыли и под ней крышку бензонасоса.

Пыль и грязь в баке нам не нужна, поэтому аккуратно влажной губкой удаляем это безобразие. Почему аккуратно?

Да потому, что края листа корпуса очень острые, лично мне не порезаться не удалось. Отворачиваем восемь винтов под крест по окружности крышки.

Отвертку лучше, не экспериментируя, взять надежную, с толстой рукояткой, и плотной посадкой биты в шлицы винта.

СНЯТИЕ И УСТАНОВКА ТОПЛИВНОГО НАСОСА ВЫСОКОГО ДАВЛЕНИЯДВИГАТЕЛЯ 2,3 Л

Вам потребуются: ключ «на 10», пассатижи, специальный съемник для трубопроводов.

1. Снимите декоративный кожух двигателя (см. «Снятие и установка декоративного кожуха двигателя», с. 70).

2. Снизьте давление в системе питания

(см. «Снижение давления в системе питания», с. 118).

3. Снимите охладитель наддувного воздуха (см. «Снятие и установка охладителя наддувного воздуха», с. 119).

4. Снимите воздушный фильтр (см Снятие и установка воздушного фильтра», с. 119).

5. Подденьте отверткой.

6. . и отсоедините один конец трубки системы вентиляции картера от штуцера крышки головки блока цилиндров.

7. Аналогично отсоедините второй конец от воздухоподводящего шланга и снимите трубку вентиляции картера.

8. Ослабьте хомут крепления воздухоподводящего рукава.

9. . и отсоедините рукав от патрубка.

10. Ослабьте хомут крепления шланга электроклапана наддува, сжав пассатижами его отогнутые ушки, сдвиньте хомут по шлангу.

11. . и отсоедините шланг от штуцера воздуховода.

12. Выверните болт крепления.

13. . ослабьте хомут крепления воздуховода к турбокомпрессору.

14. . и отсоедините второй воздуховод от турбокомпрессора.

15. Выверните стяжную гайку наконечника трубки высокого давления.

16. . и отсоедините трубку от штуцера насоса высокого давления.

17. Подденьте отверткой фиксатор.

18. . и отсоедините топливные магистрали от насоса высокого давления.

19. Сожмите фиксатор.

20. . и отсоедините колодку жгута проводов от топливного насоса высокого давления.

21. Выверните два болта крепления и отведите боковой кронштейн со жгутами проводов в сторону.

22. Выверните четыре болта крепления.

23. . и снимите насос высокого давления и прокладку. Прокладку замените новой.

24. Установите насос высокого давления и все снятые детали в порядке, обратном снятию.

Видео по теме "MAZDA CX-7. СНЯТИЕ И УСТАНОВКА ТОПЛИВНОГО НАСОСА ВЫСОКОГО ДАВЛЕНИЯДВИГАТЕЛЯ 2,3 Л"

ТНВД / Mazda CX-7 топливный фильтр / Mazda CX-7 Замена топливного фильтра на ДИЗЕЛЕ /Delphi/

Замена форсунок на Мазда СХ7

Бензиновый двигатель 2.3 DISI Turbo автомобиля MAZDA CX-7 2007 г.в. начал подтраивать и перестал нормально набирать обороты. Подключив компьютерную диагностику к автомобилю, показало ошибку, что во втором цилиндре пропуски воспламенения топливной смеси.

Чтобы на 100% быть уверенными, что это проблема именно в форсунке, было принято решение изначально поменять форсунку второго цилиндра местами с другой форсункой. Ведь новая топливная форсунка стоит не очень и дешево. После перестановки форсунок местами ошибку начало показывать по другому цилиндру, куда установили предположительно неисправную. Ввод — необходима замена форсунки. Вследствие чего пришлось заново все разобрать и заменить неисправную форсунку на новую. Как все это сделать своими руками смотрите фотоотчет.

Выбираем топливную форсунку

Выбрать какую поставить топливную форсунку на Мазду CX-7 труда большого не составит, ведь предложений не так уж и много.

Производитель	Артикул	Средняя цена, руб.
Оригинал
MAZDA	L3K913250A	11648
Аналоги
ROERS PARTS	RPL3K913250A	6655
ZZVF	GRA05L31	7318

Необходимые для работы инструменты

Колесный ключ;
Домкрат или подъемник;
Ключи на 8 мм, 10 мм, 12 мм, 13 мм, 15 мм и 22 мм;
Отвертки "+" и "-";
Молоток;
Пассатижи;
Битка torx T45;
Герметик REINZOSIL +300 Victor Reinz.

Как поменять форсунку в MAZDA CX-7

Снимаем верхнюю декоративную крышку двигателя.
Отключаем и снимаем интеркулер.
Отсоединяем все провода и шланги от впускного коллектора.
Снимаем приводной ремень.
Откручиваем и отводим в сторону ГУР.
Откручиваем и снимаем впускной коллектор.
Откручиваем и снимаем топливную рампу.
Меняем неисправные форсунки.
Собираем всё в обратном порядке.

Приступаем к замене топливной форсунки. Для ее снятия необходимо снять впускной коллектор.

Первым делом снимаем минусовую клемму АКБ. Откручиваем ключом на 10мм.

Вынимаем два пистона крепления верхней декоративной крышки двигателя.

И снимаем крышку потянув ее на себя.

Откручиваем хомут патрубка интеркулера сзади двигателя.

Откручиваем еще два хомута патрубков интеркулера спереди.

И еще отсоединяем одну шлангочку от вакуумного корректора.

Ключом на 13мм откручиваем две гайки крепления интеркулера спереди.

И еще одна гайка сзади, возле выпускного коллектора.

Вытаскиваем интеркулер из открученных патрубков и снимаем его с двигателя.

Отключаем электроразъемы указанные стрелками.

Возле направляющей трубки щупа откручиваем два болта крепления кронштейна жгута проводов. Используем ключ на 8мм и 10мм.

Вытаскиваем щуп масла и убираем его в сторону, чтобы не обломать его.

Снимаем переднее правое колесо. Используем колесный ключ или вороток с головкой на 21мм.

Вытаскиваем три пистона бокового подкрылка и снимаем его.

Ключом на 15мм прокручиваем по часовой стрелке натяжной ролик приводного механизма, ослабляя ремень.

Снимаем ремень с ГУРа, полностью ремень можно не вытягивать.

Ключом на 12мм выкручиваем два верхних болта гидроусилителя руля.

И один нижний болт, но его можно полностью не выкручивать, а лишь немного приоткрутить.

Прокручиваем на нижнем болту ГУР против часовой стрелки, освобождая доступ к болту крепления впускного коллектора.

Ключом на 10мм откручиваем два болта крепления коллектора слева.

Тем же ключом откручиваем еще два болта по центру коллектора.

Справа коллектора снимаем вакуумный шланг. Для его снятия необходимо равномерно со всех сторон надавить вниз на красный фиксатор, а вакуумную трубку потянуть вверх.

Снимаем патрубки охлаждения с дроссельной заслонки.

Чтобы с них не вытекала охлаждающая жидкость можно шланги заглушить болтами.

Ключом на 10мм откручиваем еще два болта крепления коллектора.

И еще один болтик указанный стрелкой.

Снимаем патрубок дроссельной заслонки.

Ключом на 10мм откручиваем четыре болта крепления дросселя.

Ключом на 22мм откручиваем металическую трубку ЕГР от коллектора.

Откручиваем еще один болт крепления коллектора ключом на 10мм.

Перед снятием коллектора необходимо сверху всё хорошо обдуть воздухом, чтобы во впуск не попала грязь.

Теперь залазим под машину и снизу откручиваем хомут и снимаем патрубок с коллектора.

Откручиваем ключом на 10мм направляющую щупа, снимаем вакуумную трубку.

И откручиваем последний болт крепления коллектора.

Теперь когда от коллектора все откручено мы его вытаскиваем и убираем в сторону, закрыв отверстия впуска от грязи.

Ключом на 10мм откручиваем болты крепления топливной рампы.

Тем же ключом откручиваем два болта крепления подачи топлива к рампе. И отсоединяем шлангу обртки топлива.

Снимаем топливную рампу и убираем в сторону закрыв тряпкой от грязи и пыли.

Отсоединяем разъем с форсунки и ключом torx T45 откручиваем болт крепления фиксирующей скобы форсунки.

Если форсунка сидит плотно, то ее можно снять с помощью ударной отвертки и молотка).

Снимаем нужные форсунки.

Сравниваем старые и новые топливные форсунки.

Очищаем от грязи посадочное место на ГБЦ.

Устанавливаем новые форсунки и собираем все в обратной последовательности.

При установке коллектора прокладку необходимо заменить или старую подмазать герметиком, а посадочные места на коллекторе и ГБЦ очистить и обезжирить.

Замена топливного фильтра Мазда CX-7 в сети надежных автосервисов

Вынимаете зеленый фиксатор и снимаете шланг нижнего штуцера.

Затем нужно разобрать сам бензонасос,для этого в первую очередь снимаете с подпружиненного штока стопорное кольцо. Отсоединяете разъемы питания фишки насоса и ДУТ. Затем надавив на белый пластик крышки,отсоединяете черный металлический прижимной фланец и красную уплотнительную резинку.

Аккуратно, если Вы недавно заглушили двигатель, бензин в топливопроводе может быть под давлением. Лучше сразу держать в руках тряпку.

Теперь вынимаем всю конструкцию, сначала вертикально вверх, потом наклоняем, чтобы вынуть рычажок поплавка и нижний штуцер: Вынимаем зеленый фиксатор и стягиваем шланг с нижнего штуцера.

Собственно, вот, что подлежит замене каталожные номера: А вот то, что лежит в картонной коробке без нижнего правого пакетика: Приступаем к разборке- сборке автомата Калашникова mazda cx 7 топливный фильтр.

Первым делом снимаем с подпружиненного штока стопорное кольцо: Разъединяем фишки разъемов питания насоса и ДУТ. Сразу можно, надавив снаружи на белый пластик крышки, отцепить черный металлический прижимной фланец и красную уплотнительную резинку: Затем, отщелкнув три фиксатора по кругу, вынимаем mazda cx 7 топливный фильтр фильтра тонкой очистки: И вот он!

Замена топливного фильтра Мазда СХ-7: руководство для автолюбителей

Все, у кого пробег больше 50 км, не сомневайтесь, у Вас такой же Теперь отщелкиваем от основного стакана все, что отщелкивается. Далее нужно отсоединить фишку разъема.

Поскольку топливо может находиться под давлением, эту процедуру нужно выполнять с предельной осторожностью. Конструкция вынимается.

Для этого сначала нужно потянуть вертикально вверх, затем наклонить. После этого можно будет вынуть рычажок поплавка и шланг нижнего штуцера.

Как самостоятельно поменять топливные фильтры Mazda Cx 7

С подпружинного штока снимается стопорное кольцо. Разбирается бензонасос.

Отсоединяются разъемы питания фишки и ДУТ. Отсоединяется металлический зажим черного цвета и уплотнительная резинка. По кругу отщелкиваются три держателя.

Читайте также:
