Mitsubishi Outlander › Бортжурнал › Замена топливного фильтра

Как посоветовали ОД, и как говорит практика, топливный фильтр у нас желательно менять каждые 100 тыс. пробега.
После непонятной ошибки P0421 решил сделать
— замену топливного фильтра
— промывку дроссельной заслонки
— замену свечей
— промывку форсунок (это под вопросом)

ОД за замену фильтра назвал какую-то не очень приятную для меня сумму. Пошел смотреть сколько он стоит.
Есть оригинал, есть аналоги.
Оригинал Mitsubishi 1770A251 — Фильтр топливный

Почитав в инете, пришел к мнению, что не все аналоги являются аналогами, где-то чайного пакетика нет, где-то набора резинок и крепежей. Учитывая, что разница в цене между ними не такая существенная, брать решил оригинал.
И считаю, что правильно сделал.
Замену делал у знакомого.

Сперва к замене нужно подготовиться. А именно, подготовить место для работы.

1. Снимаем органайзер в багажнике, вынимаем его.
2. снимает декоративные заглушки сиденья за водителем
3. откручивает 4 болта (2 спереди, 2 сзади)
4. снимаем кресло
5. поднимаем коврик, частично убираем пластик, что мешает и пенопласт.
6. Открываем лючок (он держится на черном не застывающем герметике)

И видим там вот такое безобразие

Если оставить как есть, то все это полетит потом в бензобак, поэтому настоятельно рекомендую все это очистить.

7. Очищаем пространство вокруг топливного фильтра

Берем щетку, пылесос и начинаем очищать. Аккуратно, не спеша.
Не повредите топливный шланг, штекер от него и шпильки.

8. Очистка шпилек и гаек.
Во многих темах видел, что кто делал самостоятельно замену фильтра, часто ломали шпильки, так как там все заржавело. Но, как я уже сказал, к замене я начал готовиться заранее, то и шпильки подготовим.

Берем WD-40 и аккуратно через трубку короткими пшиками брызгаем на шпильки и гайки. Ждем. Пшикам еще.
Сам фильтр (белый пластик и топливный шланг) прикрыл тряпкой, чтоб на него WDшка не летела.
После того, как немного постояло, берем зубную щетку, пшикам WD-40 и чистим шпильки. Так проделываем с каждой. Потом еще раз пшикаем чуть-чуть на каждую шпильку, затираем тряпкой вокруг и оставляем.
Закрываем лючок и оставляем до следующего дня.
Утром повторяем процедуру с WD-40.
После чего перем головку на 10 кажется и начинаем пробовать МЕДЛЕННО и плавно без усилия открутить гайки. Открутили — отлично! Закручиваем обратно и переходим к следующей. Те, что на фото слева придется откручивать обычным ключом или ключом, с карданным переходом. Если не откручивает — мало WD-40, пшикаем и чистим щеткой.
После того, как убедились, что все гайки нормально полностью откручиваются, закручиваем все обратно.

Помним, что гайки проверяются по одной, не нужно откручивать все сразу, фильтр мы сейчас менять не будем!

9. Выкатываем бензин.
Для замены фильтра нужно максимально искатать топливо. В идеале, если заправа находится от вас в 5-10 км, как у меня. Поэтому я катался еще какое-то время, после того, как на панели уже не тухла индикация о необходимости заправки.
Теперь мы почти готовы к замене.

10. Нужно стравить давление в системе.
Многие пишут, что нужно отключить коннектор от насоса и потом заводить машину. И все равно получают все залитое бензином.
Тут делали иначе. Отключили коннектор от топливного насоса, открыли лючок бензобака (крышку топливной горловины) и подождали около 30 минут.
11. На всякий случай положите там вокруг тряпок и обмотайте топливный шланг тряпкой около фиксатора. Все равно хоть немного бензина будет.
12. Теперь поддеваем отверткой фиксатор топливного шланга, и когда открыли его, стягивает сам шланг. Старайтесь, чтобы под тем фиксатором была тряпка, если польется бензин, чтоб сразу на тряпку.

СОВЕТ: Желательно надеть защитные очки. Если вдруг брызнет бензин, это убережет глаза. Да и если попадет в глаза бензин, вам будет не до фильтры и шланга, все будет в бензине, лучше подстраховаться.

13. Край шланга в тряпку и отводим в сторону.
14. Откручиваем гайки, фильтр подпружинен, крышка поднимется вверх.
15. Убираем все гайки, убираем кольцо-держатель.

16. Теперь аккуратно поворачивая вбок вынимаем топливный фильтр вместе с насосом

Внутри стакана фильтра может оставаться бензин, аккуратно вынимайте, чтобы не вылить его куда не надо.
Все сливаем, берем новый фильтр.

MITSUBISHI OUTLANDER: ЗАМЕНА ТОПЛИВНОГО ФИЛЬТРА СВОИМИ РУКАМИ

Добрый день, представляем Вашему вниманию актуальную статью для автовладельцев транспортного средства Mitsubishi Outlander, 2008 модельного года, на тему: самостоятельная замена топливного фильтра в бензобаке. В статье мы наглядно продемонстрируем все этапы по замене топливного фильтра, а также перечислим, основные признаки загрязненного топливного фильтра.

Топливный фильтр бензобака, называют еще фильтром тонкой очистки, который согласно мануалу меняется через 80 000 – 120 000 километров, с дальнейшей межинтервальной заменой 1 раз в 60 000 километров . Хотя если учитывать качество нашего топлива, то лучше менять каждые 50 000 километров . Машина Вам будет только благодарна.

Наш автомобиль на момент первой замены фильтра тонкой очистки бензобака достиг отметки на одометре в 105 500 километров . Автомобиль покупался нами новый, в салоне у официального дилера в 2008 году. На гарантии мы у дилера простояли всего 2 года, а затем решили сами обслуживать свой автомобиль, так как посчитали цены дилеры высокими.

Почему мы решили сделать замену данного фильтра, а дело в том, что на скорую замену начали указывать косвенные признаки, такие как: нечеткая реакция автомобиля на бросание педали газа на 2-ой и 3-ей передачи, а также небольшое “покашливание” машины, при трогании с места. После этих симптомов, я зашел во Всемирную сеть и начал искать причину такого поведения своего автомобиля. И тут меня охватил ужас от прочитанного. Люди писали, что такие симптомы характерны, при обламывании шпилек в двигателе, а также залипание клапанов и многое другое. И после этого я понял, что попал на что то серьезное.
Однако, на мое счастье, мне знакомый автослесарь, который услышал от меня про вышеописанные симптомы, ответил коротко и ясно: “дело в топливном фильтре, как говорится, зуб “даю””. И меня, как отпустило. Дело осталось за малым, я купил для своей ласточки нужный фильтр тонкой очистки и решил заменить его самостоятельно.

Итак, приступим к обзору самостоятельной замены фильтра тонкой очистки топливного бака в Mitsubishi Outlander.

1 . Основные признаки загрязненного фильтра тонкой очистки топливного бака Mitsubishi Outlander

Но перед тем, как начать обзор самостоятельной замены топливного фильтра, приведем Вам список основных симптомов, которые удостоверяют сильное загрязнение данного фильтра :

– наборы оборотов происходят с провалами;

– теряется отзывчивость транспортного средства, при резком или сильном нажатии на педаль газа;

Замена топливного фильтра Mitsubishi Outlander

Замена топливного фильтра с сохранением дилерской гарантии! Приезжайте к нам, если подошёл регламент по заменен топливного фильтра, а также при появлении признаков его засорения:

увеличился расход топлива
двигатель троит или глохнет на холостых оборотах, на рабочих – происходят провалы
с нижается мощность ДВС
автомобиль затормаживает без участия тормозной системы
на подъём машина движется рывками

Мы оперативно проведём замену топливного фильтра, а по необходимости – комплексное плановое ТО и диагностику топливной системы и ДВС.

ФУНКЦИОНАЛЬНОЕ ПРЕДНАЗНАЧЕНИЕ

От качества поступающего в двигатель Mitsubishi Outlander топлива напрямую зависит надежность работы, и долговечность силового агрегата. Даже прошедший многоступенчатую очистку, бензин или дизельное топливо нуждается в фильтрации. В емкостях на АЗС, да и в самом бензобаке автомобиля со временем появляются налет, образующийся естественным образом на дне и стенках. Попадание загрязненного топлива в инжектор автомобиля может привести к серьезным проблемам, связанным с питанием двигателя:

перегрузка топливного насоса и связанная с этим неравномерная подача бензина или дизтоплива;
засорение топливной магистрали и рампы, и, как следствие, нестабильность давления внутри нее;
забивание жиклеров, клапанов, внутренних топливопроводов;
преждевременный износ деталей, в первую очередь, клапанов.

Во избежание подобных проблем все автопроизводители используют топливные фильтры, которые нуждаются в периодической замене или профилактике.

ВИДЫ ФИЛЬТРОВ ТОПЛИВНОГО БАКА

Очищающим элементом в фильтрах является специальная мембрана, имеющая высокую плотность, она задерживает посторонние включения, примеси, частички металла, пыль, препятствуя их проникновению в двигатель внутреннего сгорания. Несмотря на общую функциональность, топливные фильтры разнятся как по своему конструктиву, так и «специализации».

1 . Фильтр грубой очистки - располагается непосредственно в бензобаке Mitsubishi Outlander и представляет собой синтетическую или металлическую сетку с мелкой ячейкой, на которой оседают крупные фракции, содержащиеся в топливе. Например, в старых автомобилях с металлическим топливным баком, элемент не допускал попадание отслаивающихся частиц внутреннего покрытия бака в бензонасос и топливопровод. Располагается фильтр топливного бака непосредственно в емкости, что несколько затрудняет его замену.

2. Фильтр тонкой очистки, монтируется на топливной магистрали Mitsubishi Outlander и имеет более сложное устройство, состоящее из:

жаро- и ударопрочного корпуса;
впускного и выпускного штуцера, в некоторых автомобилях дополнительно может использоваться возвратный штуцер, через который отводятся излишки топлива обратно в бак (при превышении давления в магистрали).
основного и дополнительного фильтрующего элементов (5-10 мкм бумага).

Фильтр тонкой очистки располагается за пределами бензобака, что делает работы по его замене менее трудоемкими. В некоторых моделях автомобилей узел располагается в подкапотном пространстве, однако в большинстве случаев элемент размещен под днищем авто в районе топливного бака.

3. В дизельных двигателях для очистки топлива, дополнительно, используется сепаратор, который отделяет воду от солярки. Сепаратор также требует периодической замены

ОСНОВНЫЕ ПРИЗНАКИ ЗАГРЯЗНЕНИЯ ТОПЛИВНОГО ФИЛЬТРА

1. Возрастает расход топлива. Многие современные машины оснащены бортовым компьютером, который принимает работу форсунок за константу и пересчитывает показатели, связанные с увеличением времени впрыска. Фактический расход также несколько повышается, поскольку ДВС приходится длительное время работать в переходном режиме. И чем больше будет пробег на замусоренном ТФ, тем сильнее возрастет расход.

2. Перебои и «троение» в работе мотора. Сначала на холостом ходу, а потом и под нагрузкой можно ощутить «троение» ДВС Mitsubishi Outlander. Чем более забивается топливный фильтр, тем более выраженным будет «троение». Перебои связаны напрямую с недостатком горючего в топливной смеси.

3. Резкие провалы в определенном диапазоне оборотов. Для большинства инжекторных двигателей провалы наступают между 2 и 3 тысячами оборотов. Двигателю просто не хватает бензина для сохранения динамики.

4. Потеря тяги. Недостаток питания приводит к существенной потере мощности. Работа двигателя «внатяг» становится и вовсе проблематичной, поскольку на этих режимах (до 1500 об/мин) требуется обогащенная смесь.

5. Невозможно быстро набрать скорость. Бензонасос начинает работать с перебоями, ЭБУ мотора Mitsubishi Outlander переходит в аварийный режим.

6. Рывки при движении с постоянной скоростью. Изношенный топливный фильтр может пропускать мелкие частицы, которые при попадании в топливную смесь затрудняют ее воспламенение. Особенно выражен «симптом» при движении в гору.

7. Автомобиль Mitsubishi Outlander глохнет без подгазовки. Нестабильный холостой ход возникает, когда износ или загрязнение фильтрующих элементов достигает критических значений.

8. ДВС глохнет при резком ускорении, особенно после длительной работы, или при попытке пустить машину «внатяг». Бензонасос перегревается, срабатывает защита (не на всех автомобилях). Оба симптома являются наиболее характерными признаками загрязнения фильтра топливного бака.

9. Двигатель не запускается. Минимально допустимое давление в топливной рампе не набирается, смесь обедненная, ее воспламенение невозможно.

Помимо вышеперечисленных существуют частные случаи, которые применимы только к определенным моделям автомобилей Mitsubishi Outlander. Так на некоторых машинах при старте на «холодную» 1-2 секунды не получается набрать обороты, в остальном ДВС работает исправно.

В некоторых автомобилях «забитый» топливный фильтр может вызывать непредсказуемые последствия. На современных машинах при неполадках с питанием двигателя, могут происходить ложные срабатывания датчиков, например, кислородных, при этом бортовой компьютер будет выводить соответствующую ошибку на приборную панель Mitsubishi Outlander.

КАК ЧАСТО НЕОБХОДИМО ПРОВОДИТЬ ТЕХОБСЛУЖИВАНИЕ И ЗАМЕНУ ФИЛЬТРОВ

Оценка состояния фильтра грубой очистки производится в случае необходимости. При плановом техническом обслуживании меняют только фильтр тонкой очистки. Периодичность замены фильтров прописывается в сервисной книжке. Однако следует иметь в виду, что:

расчет ресурса фильтра производится в лаборатории, где используется уже очищенное топливо;
по мере эксплуатации автомобиля в баке появляются отложения, объем которых год от года возрастает;
при заправках на АЗС, в резервуары которых недавно был произведен слив нефтепродуктов, взвесь может попасть в бак.

В зависимости от эксплуатации замену и техническое обслуживание топливных фильтров Mitsubishi Outlander следует производить несколько чаще, чем это рекомендует производитель. При этом не стоит дожидаться даже первых признаков износа элементов.

Фильтрам необходимо уделить особенное внимание, если есть подозрение на заправку топливом низкого качества. В этом случае следует обязательно посетить авторизованный сервисный центр для прочистки и замены элементов, а также слива плохого бензина или дизельного топлива (в зависимости от типа двигателя).

ПРАВИЛЬНА ЗАМЕНА ТОПЛИВНЫХ ФИЛЬТРОВ

1. В зависимости от конкретной модели авто, правила замены фильтров Mitsubishi Outlander разнятся, если вы не уверены в своих силах, доверьте работу по обслуживанию и замене топливных фильтров, авторизованному техническом центру. Это позволит избежать серьезных проблем, начиная от повреждения крепежных элементов, до разгерметизации топливной магистрали. К тому же, в условиях улицы, или даже собственного гаража, работы по замене не всегда возможны – может потребоваться специальный инструмент или подъемник.

2. При обслуживании фильтра грубой очистки следует снять, промыть и просушить фильтрующий элемент. Если имеются какие-то повреждения сеточки, ее необходимо заменить. В некоторых моделях автомобилей используют картриджные фильтры, их не промывают, а осуществляют замену на новые.

3. Далеко не во всех авто возможен доступ к фильтру бака из салона или багажника. Технический регламент может подразумевать полный демонтаж емкости для ее обслуживания.

4. Фильтр тонкой очистки относится к необслуживаемым элементам, и подлежит полной замене.

5. Следует использовать только сертифицированные запчасти, рекомендованные автопроизводителем.

Топливный фильтр Mitsubishi Outlander

Такое решение принято в связи с повышением стандартов качества топлива в странах ЕС, Азии. К сожалению, в СНГ, в том числе РФ, качественный состав горючего не всегда соответствует установленным нормам.

Длительная эксплуатация транспортного средства без замены очистительного элемента приводит к повышению расхода горючего, снижения динамики, детонации двигателя на холостых оборотах.

Процесс замены ТФ своими руками вовсе не сложный, но требует внимательности со стороны ремонтника. Не нарушайте регламент ТО, установленный автопроизводителем.

Топливный фильтр на Митсубиси Аутлендер: где находится, цена, оригиналы, аналоги, артикулы

Инженеры Митсубиси рекомендуют проводить осмотр ТФ через 60000 км. Интервал сократите на 20 – 30% в том случае, если автомобиль систематически заправляют горючим ненадлежащего качества.

Для РФ интервал в 60 тыс. км не актуальный по причине загрязненности топлива, которая в разы превышает допустимые нормы. Автолюбители практикуют преждевременное ТО с интервалом в 35 – 40 тыс. км.

Досрочное проведение технического осмотра не запрещается изготовителем, наоборот, всячески приветствуется.

Технические параметры ТФ: наружный диаметр 79.5 мм, внутренний диаметр 65.1 мм, длина 69.5 мм.

Серийный номер / артикул		Цена в рублях
KC 510D оригинальный фильтр		От 1800 – 2000
30510	FCS604	От 1650 - 1700
30-05-507	CS768	От 1650 - 1700
N1335066	ADC42362	От 1650 - 1700
WK 728	KL 737	От 1650 - 1700
WK 12 001	KL 581	От 1650 - 1700
30528	KC 510D	От 1650 - 1700
30510	F 026 402 086	От 1650 - 1700
LF-969M	KL 581	От 1650 - 1700
LF-968M	KC 510D	От 1650 - 1700
21-00509-SX	30-0L-L11	От 1650 - 1700
FS23001	30-05-520	От 1650 - 1700
EFF275D	30-05-507	От 1650 - 1700
EFF192	PP853/1	От 1650 - 1700
FCS614	PP852/3	От 1650 - 1700
N1335062	N1335066	От 1650 - 1700
J1335049	FCS614	От 1650 - 1700
FCS604	F 026 402 086	От 1650 - 1700
*стоимость уточните у менеджера на момент покупки

Характерные признаки засорения

нестабильный запуск силового агрегата на разных температурных режимах;
повышенное потребление горючего;
детонация мотора на холостом ходу;
разгон медленнее обычного;
прострелы в выхлопной трубе;
обогащенная или обедненная горючая смесь;
на приборном щитке горит индикатор «Check Engine».

Причины засорения

эксплуатация автомобиля дольше рекомендованного срока до прохождения планового технического осмотра;
заправка некачественного горючего, низкооктановой смеси на протяжении длительного времени;
монтаж неоригинальных расходных материалов;
установка запчастей от других технических средств, которые по внешним признаками схожи с заводскими;
нахождение машины длительное время «на простое», в режиме «консервации», вследствие чего в контуре образовался осадок.

Самостоятельная диагностики топливного элемента на автомобиле Mitsubishi Outlander XL (ХЛ)

Процесс диагностики не сложный, предусматривает проведение следующих действий:

Заглушите двигатель, откройте капот.
Осмотрите топливный контур, убедитесь в отсутствие повреждений.
Проверьте исправность предохранителя (№18) монтажного блока, он расположен в салоне машины, под торпедой, слева от рулевой колонки.
Поместите транспортное средство над смотровой ямой, проверьте герметичность контура, исключите утечку топлива.

Если замечаний по целостности магистрали подачи горючего нет, тогда приступайте к непосредственной замене топливного фильтра.

Замена

Пошаговое руководство по замене ТФ своими руками на Митсубиси Аутлендер 3:

Помещаем транспортное средство над смотровой ямой.
Выключаем зажигание, открываем капот, снимаем силовые клеммы с аккумуляторной батареи.
Открываем задние двери. Поддеваем фиксаторы, извлекаем заднее сиденье.
Выкручиваем гайки диагностического люка, отсоединяем колодки с проводами от модуля бензонасоса.
Запускаем двигатель, даем ему поработать на холостых оборотах до тех пор, пока не заглохнет. Выключаем зажигание.
Извлекаем модуль бензонасоса с полости топливного бака.
Устанавливаем новый очистительный элемент.

Замена топливного фильтра завершена, последующая профилактика через 55 – 60 тыс. км. В случае возникновения сложностей с ремонтом обратитесь за помощью к специалистам сертифицированных СТО.

Самостоятельная замена топливного фильтра Mitsubishi Outlander

В соответствии с техническим регламентом большинства производителей авто, топливный фильтр тонкой очистки должен быть заменен не реже 80 000 – 100 000 пробега. К сожалению, качество топлива на отечественных заправках оставляет желать гораздо лучшего. Именно по этой причине поделить данный показатель пополам станет совершенно логичным и оправданным решением. Это убережет двигатель от неполадок и продлит срок его безупречной работы.

Надежность и высокое качество

Традиционно, японские внедорожники отличаются безупречной надежностью. Тем не менее, это не значит, что их обслуживанию можно не уделять внимания. Действительно, даже неисправная машина не сразу «станет колом», однако лучше не ждать этого печального момента.

Как определить, что засорился топливный фильтр?

Опытные автолюбители и сотрудники автомастерских выделяют ряд признаков, которые свидетельствуют о том, что топливный фильтр Mitsubishi Outlander нуждается в замене:

при резком нажатии на акселератор автомобиль «тупит», разгон происходит медленно, отсутствует динамика;
существенно увеличивается расход топлива. Причем, ходовые качества при этом в лучшем случае остаются на прежнем уровне;
при движении на уклон машина дергается. Часто становится невозможным заехать даже на небольшую горку;
двигатель без причины глохнет во время прогрева или при работе на холостых оборотах. При этом данное обстоятельство не зависит от температуры окружающей среды;
при отпускании педали акселератора происходит интенсивное торможение двигателем;
двигатель долго и нестабильно запускается. Часто емкости аккумулятора и вовсе не хватает, чтобы запустить силовой агрегат;
обороты увеличиваются ступенчато, пропадает плавность работы;
на третьей и четвертой передаче внедорожник неожиданно начинает «клевать» носом.

В принципе, подобные симптомы могут быть вызваны и другими неисправностями, но выявить их, не исключив засоренный топливный фильтр, не получится. Именно с этой процедуры следует начинать.

Какой фильтр следует предпочесть

Большинство сотрудников автосервисов единодушны во мнении, что лучше ставить оригинал. Тем не менее, современные производители предлагают владельцам авто не менее качественные аналоги. Учитывая цену данных расходников, многие автолюбители предпочитают экономить. В случае приобретения оригинального фильтра следует обязательно попросить у продавца сертификат соответствия. В противном случае это может быть тот же самый аналог, но по завышенной цене.

Пошаговый алгоритм замены фильтра тонкой очистки топлива

Ничего сложного в данном мероприятии нет, и все действия вполне сумеет самостоятельно выполнить автовладелец, обладающий начальными навыками работы с инструментом. Стандартного набора ключей и отверток будет вполне достаточно.

Демонтировать заднее сиденье. Передняя часть крепится специализированными защелками, со стороны спинок расположены крючки.

С помощью отвертки открутить винты, которые удерживают лючок бензобака. Он расположен за водителем, со стороны колеса.

Убрать все посторонние вещества. Как правило, лючок покрыт толстым слоем грязи, так как данное пространство полностью открыто снаружи. Если останется хоть немного пыли, она неизбежно попадет в бак.

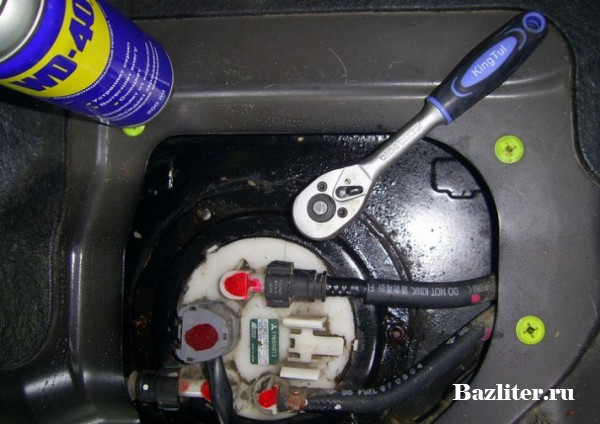

Все гайки необходимо обработать WD–40 или аналогичным средством. После откручивать их следует осторожно, чтобы не обломать шпильки.

Отключить шланги и провода, после чего при помощи головки открутить гайки. Ни в коем случае не следует пытаться сделать это накидным или рожковым ключом!

Извлечь бензонасос. Следует проявлять предельную осторожность, чтобы ничего не уронить в бензобак.

Бензонасос и фильтр выполнены в общем блоке. Как правило, официальные дилеры выполняют замену всего агрегата в сборе, однако такая мера вовсе не является обязательной. Элементарной замены фильтра, если все остальное в норме, вполне достаточно.

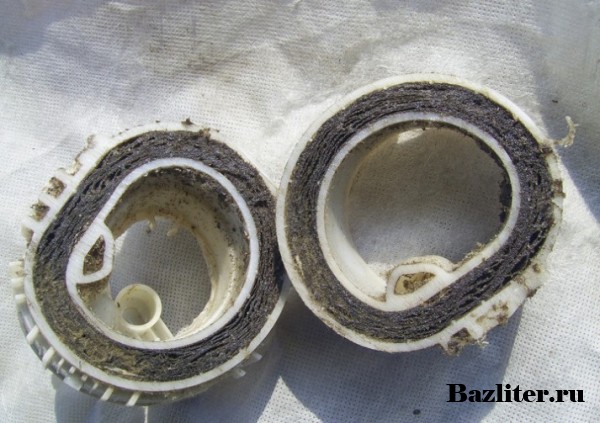

Сравнить старую и новую деталь. Лучше сделать это заранее, чем впоследствии разбирать все еще раз.

Сборка агрегата производится в обратном порядке. Перед установкой сиденья следует убедиться, что все шланги и провода подключены должным образом. Можно также произвести тестовый запуск двигателя.
Убедиться, что на стыках отсутствуют потеки топлива.

Замена топливного фильтра в Mitsubishi Outlander: особенности и пошаговая инструкция

Вышеперечисленные признаки не могут являться характерными сугубо для топливной системы, а они как правило наоборот могут служить следствием и иных многочисленных проблем, но данные симптомы крайне сильно указывают на сильно забитый топливный фильтр, который крайне необходимо заменить.

2 . Этапы работы по замене фильтра тонкой очистки топливного бака Mitsubishi Outlander

После этого, переходим к раскручиванию крестовой отверткой винтов, которые держат люк бензобака. Сам люк располагается около левого заднего колеса. Когда мы сняли крышку, то увидели огромное количество пыли и грязи, для того чтобы все расчистить мы применили средство WD-40. На фото ниже можем видеть как нам помогло данное средство в устранении не нужной грязи:

Для чего важно устранить всю пыль и грязь, а все для того, чтобы при демонтаже топливного фильтра вся грязь залетит в топливный бак автомобиля, поэтому средство WD-40, не жалеем лить на фильтр. Главное чтобы оно попало на все гайки шпилек. После того как мы обильно полили выше описанным средством данное место, ждем минут 5 чтобы оно высохло. На фото ниже наглядно видно, как это сделали мы:

Далее очень аккуратно отсоединяем патрубки и провода. И переходим к извлечению бензонасоса в сборе. Очень важно, чтобы никакая грязь не смогла попасть в топливный бак и под уплотнительную резинку. На фото ниже можем наглядно видеть, что из себя представляет вынутый бензонасос с топливным фильтром:

Замена топливного фильтра на Аутлендере

Грамотная замена топливного фильтра на Митсубиси Аутлендер XL по силам каждому владельцу автомобиля. Низкое качество топлива заметно сокращает срок службы этого компонента с заявленных производителем 80 – 100 тыс. км пробега до 40 – 50 тыс. км.

Признаки засорения фильтра

Замена фильтра топлива Аутлендер

Признаками того, что детали требуется замена, являются:

неравномерная работа двигателя и падение его тяговых характеристик (иногда мотор просто невозможно завести);
ухудшение разгонной динамики автомобиля, рывки при движении;
повышение расхода топлива;
шумная работа топливного насоса.

От появления этих симптомов до серьёзных поломок – один шаг. Не стоит дожидаться этого. Замена топливного фильтра Outlander XL должна проводиться регулярно и своевременно.

Обслуживание бензиновых моделей

У автомобилей, оснащённых бензиновыми двигателями (см. Митсубиси Аутлендер двигатели), фильтрующий элемент находится в баке, и объединён в один узел с бензонасосом и датчиком уровня топлива. Для его снятия в определённой последовательности выполняются такие операции.

Поднять подушку дивана задних сидений. Под ней вы обнаружите закреплённый саморезами лючок.
Отвернуть саморезы и снять лючок. Чтобы крепёж не закисал, разработчики предусмотрели пластиковые вставки в панели кузова.
Outlander xl замена топливного фильтра
Отсоединить от крышки шасси бензонасоса шланги и провода. Придётся быть предельно аккуратными. Пластиковые клипсы хрупкие и их легко повредить. Из шлангов может потечь топливо. Рекомендуется подложить под них тряпку.
Удалить грязь по периметру крышки шасси бензонасоса, исключив возможность её попадания внутрь бака. Отвернуть винты крепления.
Осторожно извлечь колбу, в которой смонтированы компоненты.

Действуйте осторожно и заранее запаситесь баллончиком с «жидким ключом» — он поможет снять закисшие крепления.

Для замены собственно фильтра придётся выполнить некоторую работу.

Полностью разобрать извлечённый из бака узел. Это не должно стать проблемой. Разъёмы электропроводки легко выходят из гнёзд, пластиковые детали фиксируются простыми защёлками, а шланги – зажимными хомутами, снять которые можно с помощью обычных пассатижей. Запорное кольцо, удерживающее фильтр грубой очистки, так называемый «чайный пакетик», поддевается отвёрткой. Сложность работ – на уровне детского конструктора. Главное, действовать аккуратно.
Произвести сборку узла, используя набор приобретённых запчастей. Комплект, выпущенный добросовестным производителем, содержит все необходимые детали. Они соединяются с погружным бензонасосом и датчиком уровня топлива на пластиковом шасси. Некоторые фирмы поставляют и шасси тоже. Если чего-то не хватает, допустимо установить часть старых компонентов. Даже «чайный пакетик», после промывки, можно использовать повторно. Лишь фильтр тонкой очистки и уплотнения однозначно следует заменить.

Собранную колбу опускаем на место, в бак. Монтаж деталей производим в обратном порядке. Будьте осторожны! Работы производятся на баке, наполненном легко воспламеняющимся топливом и открытого огня поблизости быть не должно. Переноску рекомендуется оснастить лампой холодного света.

Корпус фильтра может быть и неразборным, тогда придётся менять его целиком.

Подбор запасных частей

Оригинальная запчасть стоит довольно дорого. Если нет желания платить за неё порядка 5 000 рублей, подойдёт и качественная замена. Это позволит снизить цену минимум вдвое. Свои функции неплохо выполняет продукция таких производителей, как:

AMC Filter;
Masuma;
SCT.

Но не увлекайтесь чрезмерной экономией. Продукция некоторых компаний не обладает достаточным ресурсом, а топливный фильтр Аутлендер XL установлен так, что лишний раз производить его замену проблематично.

Установка детали производится в обратном порядке. Чтобы запах паров топлива не проникал в салон, рекомендуется использовать новые винты и саморезы, а обе крышки перед установкой надо смазать герметиком.

Обслуживание дизелей

Несколько иначе приходится обслуживать машины, оснащённые дизельными силовыми агрегатами. Качество солярки в нашей стране ещё ниже, чем качество бензина, и замену фильтрующего элемента дизеля рекомендуется производить каждые 20 – 30 тыс. км. Необходимость в этом может возникнуть и значительно раньше.

Топливный фильтр Митсубиси Аутлендер XL с дизельным двигателем расположен в мотоотсеке, возле одной из опорных чашек подвески. По его виду легко предположить, что он разборный, и замене подлежит лишь установленный в корпусе бумажный картридж. На самом деле, это единая деталь, которую приходится менять целиком. Доступ обеспечить несложно. Но, как и в случае с бензиновым аналогом, приходится сначала отсоединять шланги и провода. Сделав это, ослабьте винты и демонтируйте узел.

За оригинал в магазинах просят порядка 3 200 рублей. Качество его довольно среднее. Купив продукцию таких производителей, как Mahle Original, Bosch, MANN-FILTER или Knecht-Filter, вы не только сэкономите деньги, но и укомплектуете автомобиль более качественными расходниками.

Полезные советы

Будьте внимательны! Если двигатель автомобиля недавно работал, то топливо в его системе находится под давлением и сильно брызнет при попытке отсоединить шланги. Имеет смысл производить замену топливного фильтра через несколько часов после остановки мотора. Как вариант, можно сбросить давление, воспользовавшись ниппелем на рампе системы впрыска. Ослабляйте крепление топливопроводов постепенно и следите за тем, чтобы бензин или солярка не попали вам в глаза.

Обязательно оцените состояние подсоединяемых к узлу шлангов и электропроводки. Из-за окислившихся и повреждённых контактов клемм возникают перебои в работе топливной аппаратуры. Расслоившиеся и растрескавшиеся шланги, неисправные пластиковые зажимы и хомуты обязательно замените! В любой момент они способны выйти из строя и стать причиной поломки автомобиля, а то и пожара.

Чистка и замена деталей топливного модуля (насоса) Mitsubishi Outlander 2003 - 2008

Исправность топливной системы во многом определяет эффективность работы мотора автомобиля, его динамические и скоростные характеристики. Для каждого водителя немаловажным фактором является расход топлива, на которое уходит значительная часть средств. Сказывается качество топлива, встречаемого на тех или иных заправках, а также мусор, который попадает в систему, несмотря на все меры предосторожности. Замену топливного фильтра необходимо производить в среднем каждые 20-30 тысяч километров.

Узлы топливного модуля полноприводных версий автомобилей Mitsubishi Outlander

1. Прокладка

2. Соединение разъема датчика уровня топлива (основного)

3. Датчик уровня топлива

4. Соединение разъема топливного насоса

5. Основание узла топливного насоса

6. Шланг топливного насоса

7. Подкачивающий насос (двигатели 4G63 и 4G64)

8. Трубка топливного насоса (двигатели 4G63 и 4G64)

9. Регулятор давления топлива (двигатель 4G69)

10. Кольцевая прокладка

11. Нижний кронштейн топливного насоса

12. Топливный насос

13. Буфер

14. Уплотнительная втулка

15. Топливный фильтр

Порядок выполнения

1. Опускаем обе части спинки заднего сиденья, из салона приподнимаем полку, под которой прячется запаска, находим болт 14 мм, крепящий подушку сидения, и откручиваем его с помощью гаечного ключа.

2. Поднимаем спинки сидения в нормальное положение. Теперь тянем с левого и с правого концов диван вверх (фиксируется он защелками). Не спешите вытаскивать диван из салона! Сначала отсоедините клеммы подогрева сиденья (их две).

3. Слева (относительно хода движения) обнаруживаем люк. Обивку, чтобы не мешалась, можно закрепить ремнем безопасности.

4. Далее нужно сбросить давление в топливной магистрали, чтобы топливо не брызнуло. Отверткой откручиваем 4 самореза, отводим крышку люка в сторону, находим клемму и отключаем её от насоса. Тщательно очистите поверхность топливного бака, чтобы в систему не попала грязь.

5. Попробуйте завести автомобиль, чтобы убрать давление из топливной системы.

6. Отключите клемму "минус" от аккумуляторной батареи.

Предупреждение:

При проведении работ, не пользуйтесь переносками с лампами накаливания. Используйте только светильники с холодным светом.

7. Сняв давление, снимите оба шланга с бензонасоса. Они снимаются при помощи плоскогубцев.

8. Снимаем топливный модуль с бензобака.

Модуль со старым фильтром

Примечание:

Модуль необходимо извлечь осторожно, чтобы не повредить указатель уровня топлива.

9. Отстегиваем поплавок, а потом 4 защелки, вынимаем фильтрующий элемент.

10. Отстегиваем нижнюю крышку.

11. Откройте резиновую заглушку и отстегните фильтр грубой очистки (сетку), сам фильтр садится с натягом на бензонасос, но еще его держит стопорное кольцо.

12. Вытягиваем насос из корпуса топливного фильтра.

Примечание:

Рекомендуется не затягивать с заменой тпливного фильтра. Из-за топлива неидеальной чистоты, вот таким образом может выглядеть его внутренняя фильтрующая часть.

13. Установите новое уплотнительное кольцо в новый топливный фильтр.

14. Защелкните новый фильтр в корпус топливного модуля.

15. Установите на корпус датчик уровня топлива (с поплавком)

16. Установите новую уплотнительную втулку на бензонасос.

17. Подсоедините клемму питающего провода бензонасоса.

18. Установите новый сетчатый фильтр грубой очистки и закрепите его стопорным кольцом.

Для сравнения старый и новый топливные фильтры грубой очистки

19. Защелкните нижнюю крышку и змените, при необходимости, уплотнительное кольцо топливного модуля (отмечены стрелками).

Замена топливного фильтра Митсубиси Аутлендер XL

Как правило, топливный фильтр на автомобиле Митсубиси Аутлендер XL выходит из строя довольно редко. Он находится в топливной помпе, а она, в свою очередь, в емкости бака. Довольно часто официальный технический сервисный центр при замене интегрируют топливный фильтр вместе с насосом. В таком случае, стоимость существенно выше. Однако благодаря этой статье у вас получится сэкономить денежные средства на замену, так как менять будем исключительно топливный фильтр.

Признаки неисправного расходника
Мощность автомобиля существенно ухудшается, разгон увеличивается, а равномерность работы двигателя нарушена. Также автомобиль глохнет, если его завести сразу при рабочей температуры. Ощущение затянутого стояночного тормоза во время передвижения.

Шаг 1
Изначально аккумуляторную клемму необходимо разъединить. А затем в багажнике снимаем ковролин, закрепляющийся пластмассовыми пластинами. Проводим процедуру по всему периметру багажника.

Шаг 2
Затем раздвигаем ее в левой части. Именно там находится люк, идущий к топливному насосу.

Шаг 3
При наличии внештатной шумоизоляции, демонтируем ее и подбираемся к люку.

Чтобы качественно выполнить процедуру замены, необходимо действовать следующим инструкциям.

Помещение должно быть отапливаемое или это летний период времени. В разъемах тонкий пластик подвержен поломке.
Не допустите попадания грязи в топливный бак.

Шаг 4
Вынимаем топливный патрубок. Будьте внимательны, с него потечет бензин.

Шаг 5
Отвинчиваем все закрепляющие болты вокруг люка.

Достаем насос вместе с поплавком, аккуратно, не повреждая его.

Проводим разборку и извлекаем фильтр.

Шаг 6
Затем монтируем новые детали, нашедшие в коробке от фильтров.

Шаг 7
После замены фильтра погружаем в посадочное место насос.

Не забываем поменять прокладку в конструкции топливной помпы.

Шаг 8
Подсоединяем патрубок и иные шланги.

Закручиваем обивку салона, заводим автомобиль и все. Теперь можно ездить. Процесс замены топливного фильтра Митсубиси Аутлендер XL удачно завершен!

Читайте также:
