Топливопровод, бак

4 — датчик уровня топлива;
5 — шланг обратного хода топлива.

Двигатель Renault снабжается топливом через сеть трубопроводов. Для этого в задней части под днищем автомобиля установлен топливный бак. Из этого бака топливный насос подает топливо в двигатель.

Топливный бак установлен в хорошо защищенном месте — между задними колесами за балкой заднего моста. Он сделан из листовой стали и имеет объем 55 литров. В верхней части топливного бака в комплексе с трубопроводами установлен датчик топлива, который показывает количество топлива в баке. В резиновую часть заливной горловины выводятся шланги вентиляции бака.

Меры предосторожности при обращении с топливом

Выполняя работу по ремонту элементов системы питания, и особенно при сливе топлива из бака, Вы должны быть крайне осторожны. Поэтому не стоит браться за работу, не изучив следующие меры предосторожности:

• Всегда отсоединяйте провода от клемм аккумуляторной батареи.
• Сливайте топливо из бака всегда только на открытом воздухе, и только с помощью соответствующего устройства для откачивания. Ни в коем случае не сливайте топливо через отверстие топливного датчика, перевернув бак или высасывая ртом через шланг, — так Вы можете получить отравление.
• Всегда держите поблизости от места работ порошок CO2 или пенный огнетушитель.
• Никогда не сливайте топливо из бака над смотровой канавой. Образующиеся при удалении топлива ядовитые газы тяжелее воздуха и могут несколько часов оставаться в смотровой канаве. Вдыхая эти газы продолжительное время, можно получить отравление, кроме того, они взрывоопасны.
• Перед началом работ убедитесь, что поблизости нет работающих электрических приборов, источников открытого огня.
• Пустой топливный бак особенно опасен из-за остаточных газов. Поэтому проводите все работы с особенной осторожностью.
• Приведенные здесь рекомендации являются лишь небольшой частью правил техники безопасности, и поэтому их нужно рассматривать только в качестве отправных данных при обращении с топливом.

Заливная горловина бака с крышкой

1 — предохранительный клапан;
2 — ограничительный клапан залива;

3 — заливная горловина;
4 — воздушный клапан, работающий при закрытой крышке бака.

В баке нет сливной пробки. Так как топливные трубопроводы расположены в верхней части бака, то нельзя просто снять топливопровод и слить топливо.

1. Если бак достаточно полон, то вставьте в бак через заливную горловину шланг так глубоко, насколько это возможно.
2. Зажмите пальцами верхнее отверстие шланга. Вытащите немного шланг снова и опустите его конец в емкость, расположенную ниже уровня дна бака.
3. Если шланг достаточно погружен в бак, то топливо начнет вытекать в подставленную Вами емкость.
4. При почти пустом баке невозможно использовать этот метод, поэтому откачивайте топливо подходящим для этого приспособлением.
5. Отсасывание топлива любого рода ртом является опасным для здоровья!

Снятие топливного бака

Сняв настил багажника, Вы можете снять кожух датчика уровня топлива (2) из углубления в кузове. При поиске неисправностей в электрике Вы можете проверить, имеется ли проход в подводящем трубопроводе (1) и в самом датчике.
3 — шланг вентиляции заливной горловины топливного бака;

4 — шланг воздушного клапана в заливной горловине топливного бака.

Порядок выполнения

1. Отсоедините провод массы от клеммы аккумуляторной батареи.
2. Слейте топливо.
3. Откиньте чехол багажника и снимите кожух датчика уровня топлива.
4. Отсоедините разъем датчика уровня топлива в баке.
5. Пометьте оба шланга вентиляции на датчике уровня топлива и отсоедините их.
6. Приподнимите заднюю часть автомобиля.
7. Открутите крепление запасного колеса и снимите колесо. Затем снимите крепление запасного колеса с днища машины.
8. Очистите днище вокруг бака, для того чтобы не засорить систему питания.
9. Снимите хомуты заливной горловины.
10. Отсоедините заливную горловину от кузова.
11. Подоприте или закрепите топливный бак.
12. Открутите крепежные болты топливного бака.
13. Немного опустите бак и снимите предохранительный зажим и топливные трубопроводы с топливного насоса.
14. Снимите бак полностью и вытащите его из-под автомобиля.
15. При установке топливного бака следите за тем, чтобы все топливные трубопроводы лежали свободно и не были сдавлены или погнуты.
16. После окончания работ залейте в бак свежее топливо и проверьте все соединения на герметичность.

Рено 19. Эбу siemes восстановление работы бензонасоса Ремонт и диагностика автомобиля Renault 19 Дешевки. Рено 19 (Renault 19) Карбюратор ВЕБЕР Рено 19. Вечный двигатель! Троит, подсос воздуха и переливает Рено 19

Двигатели и их устройство Рено 19

На момент начала продаж можно было купить Renault 19 с карбюратором. Однако мы не рассматриваем этот вариант комплектации в нашем руководстве, так как в Германии их было продано очень мало.

* Комбинации букв и цифр означают следующее в указанном порядке:
1-я буква: C = корпус двигателя из серого чугуна с боковым расположением распределительного вала; F = корпус двигателя с сухими гильзами цилиндров из серого чугуна.
2-я цифра: 3 = расположение клапанов и система питания; 6 и 7 = типы камеры сгорания и тип системы питания.
3-я буква: F = 1126—1200 см 3 ; J = 1351—1425 cm 3 ; N = 1651—1750 cm; P = 1751—1850 см 3 ; Q = 1851—1950 см 3 .

Принцип работы дизеля

Для тех, кто хочет освежить свои знания, мы излагаем в краткой форме принцип работы дизеля.

У дизеля, как и бензиновых двигателей, поршни движутся в цилиндрах вверх и вниз. Однако при движении вниз — такт впуска — они всасывают через фильтр только чистый воздух. При движении поршня вверх — набранный воздух сжимается гораздо сильнее, чем в бензиновом двигателе. Например, на дизельном Renault 19 забранный таким образом воздух уменьшается до 1/23,5 первоначального объема. Благодаря такому интенсивному сжатию воздух сильно нагревается. Нечто подобное происходит, к примеру, в насосе велосипеда, если Вы накачиваете шину. Затем в раскаленный воздух впрыскивается распыленное дизельное топливо, и капли топлива воспламеняются вследствие высокой температуры воздуха; поэтому иногда дизель называют «самовоспламеняющийся». Ему не требуется свеча зажигания для воспламенения рабочей смеси. Момент воспламенения у дизеля регулирует топливный насос высокого давления (ТНВД), который в нужное время через форсунки выбрасывает необходимое количество дизельного топлива в горячий сжатый воздух. Давление от сгорания топлива, как и на бензиновом двигателе, заставляет поршень двигаться вниз; при том он выполняет полезную работу. Коленчатый вал поворачивается, и поршень снова движется кверху, при этом из цилиндра удаляются продукты сгорания. Поршень и цилиндр теперь снова готовы к такту впуска и к рабочему ходу.

Составная рабочая камера

Так как в отличие от бензинового двигателя у дизеля капли топлива, впрыскиваемые в камеру сгорания, сгорают взрывообразно, его работа могла бы быть очень шумной и, кроме того, подшипники двигателя испытывали бы сильные перегрузки. «Мягкое» сгорание топлива в дизельном двигателе легковой машины достигается посредством применения составной рабочей камеры. При этом сгорание топлива происходит в отдельном «отсеке» головки блока цилиндров. Возникающее от сгорания давление равнозамедленно передается через канал соединения вихревой камеры сгорания с надпоршневым пространством дизеля на поршень.

1 — форсунка;
2 — свеча накаливания;
3 — вихревая камера;

4 — канал соединения вихревой камеры сгорания с надпоршневым пространством дизеля;
5 — поршни.

Из всех возможных вариантов составной рабочей камеры конструкторы Renault выбрали «вихрекамерное смесеобразование». Находящаяся в головке блока цилиндров вихревая камера расположена относительно далеко — из-за упомянутого канала соединения вихревой камеры сгорания с надпоршневым пространством дизеля — от камеры сгорания. Когда поршень при сжатии идет кверху, находящийся в цилиндре воздух сжимается в вихревой камере. Там, благодаря форме камеры, возникает завихрение воздуха. Впрыскиваемое в этот момент через форсунку топливо хорошо перемешивается с воздухом, превращается в пар и сгорает. Сгорание происходит в основном в вихревой камере и лишь затем распространяется до камеры сгорания цилиндра. Вихревая камера при этом сильно нагревается и во время работы двигателя раскаляется, в полном смысле этого слова, докрасна. Однако этот эффект играет положительную роль, так как благодаря этому лучше испаряются попадающие в вихревую камеру частицы топлива.

Другие производители дизельных двигателей часто используют вместо вихревой камеры так называемую предкамеру, например, у легковых автомобилей Mercedes-Benz. Предкамера значительно эффективнее защищена от камеры сгорания, что обеспечивает более спокойную работу двигателя, прежде всего, на низких оборотах. Применение вихревой камеры обуславливает, однако, более низкий расход топлива при частоте вращения более чем 5000 оборотов в минуту.

Отдельные элементы двигателя

Прежде чем приступать к работам по ремонту и обслуживанию двигателя, найдите и запомните обозначения его важнейших деталей и узлов.

Вид C-двигателя сзади (если смотреть по направлению движения)

1 — воздушный фильтр;
2 — коромысло механизма клапанного газораспределения;
3 — клапан с пружиной;
4 — штанга толкателя;
5 — толкатель клапана;
6 — распределительный вал;
7 — маховик;
8 — шатун;

9 — коренной подшипник;
10 — маслоприемный патрубок масляного насоса;
11 — гильза цилиндра;
12 — поршни;
13 — выпускной коллектор глушителя;
14 — впускной коллектор;
15 — карбюратор (на рассматриваемом в книге C-двигателе заменен системой впрыска).

1 — патрубки впускного газопровода;
2 — карбюратор (на рассматриваемом в книге F-двигателе заменен системой впрыска);
3 — патрубки подвода и вывода воздуха из двигателя;
4 — выпускной коллектор глушителя;
5 — маховик;
6 — распределительный вал;
7 — впускной клапан;
8 — шкив зубчатого ремня распределительного вала;

9 — натяжной ролик зубчатого ремня;
10 — генератор;
11 — ведущий ролик зубчатого ремня;
12 — шкив сервонасоса;
13 — шкив насоса охлаждающей жидкости;
14 — шкив коленчатого вала;
15 — шатун;
16 — дополнительный вал масляного насоса.

Вид 16-клапанного двигателя в разрезе

1 — распределитель зажигания;
2 — распределительный вал с гидрокомпенсаторами;
3 — свечи зажигания;
4 — выпускной клапан;
5 — коллектор выпуска отработанных газов;
6 — поршень;
7 — коленчатый вал;
8 — поддон картера;

9 — впускной коллектор;
10 — шкив впускного распределительного вала;
11 — датчик температуры всасываемого воздуха;
12 — зубчатый ремень;
13 — генератор;
14 — клиновый ремень;
15 — шкив насоса охлаждающей жидкости;
16 — всасывающая горловина масляного насоса.

Изображение дизельного двигателя в разрезе

1 — впускной коллектор;
2 — вакуумный насос усилителя тормозного привода;
3 — распределительный вал;
4 — клапан с пружиной и тарельчатым толкателем;
5 — поршни;
6 — шатун;

7 — маховик со сцеплением;
8 — коленчатый вал;
9 — генератор;
10 — топливный насос высокого давления (ТНВД);
11 — кожух зубчатого приводного ремня.

Корпус всех рассмотренных в этой книге типов двигателей сделан из чугуна. В его нижней части расположен коленчатый вал; выше — цилиндры (четыре в ряд). Цилиндры окружены каналами для охлаждающей жидкости. Эти каналы имеются также и в верхней части двигателя.

Он превращает возвратно-поступательное движение цилиндров во вращательное. С цилиндрами он связан посредством шатунов, каждый из которых крепится к соответствующему «колену» вала посредством сменных вкладышей. Выравнивание массы эксцентрических колен и шатунов осуществляют противовесы.

Для регулировки сгорания поршни имеют, в зависимости от типа двигателя, различные выемки в верхней части поршня. В верхней трети каждого поршня имеются поршневые кольца, которые эластично закреплены в пазах на поршне. Они давят на стенку цилиндра. Два верхних поршневых кольца закрывают путь газовой смеси из камеры сгорания вниз, в картер двигателя, а нижнее маслосъемное кольцо предотвращает попадание масла из картера в камеру поршня.

На 1,4-литровом двигателе типа «С» в отверстия цилиндров двигателя вмонтированы гильзы для поршней. Они омываются охлаждающей жидкостью. Поэтому они называются «влажными» гильзами цилиндров. Сточенные гильзы могут быть заменены, при этом, правда, необходимо также произвести замену поршней.

Прокладка головки блока цилиндров

Она предохраняет от воздействия высокого давления из камер сгорания каналы масла и охлаждающей жидкости. Одной из самых важных деталей в дизелях является прокладка головки блока цилиндров. Так как прокладка разделяет блок цилиндров и головку блока цилиндров, то можно, в зависимости от ее толщины, варьировать высоту камеры сгорания и компенсировать таким образом разницу поршней по высоте.

Головка блока цилиндров

В головке блока цилиндров имеется целый лабиринт, состоящий из каналов охлаждающей жидкости. Головка блока цилиндров выполнена на всех двигателях Renault 19 из алюминиевого сплава. Головка блока цилиндров из легкого металла имеет большую теплопроводность и обеспечивает, благодаря этому, особенно на бензиновом двигателе, лучшее охлаждение рабочей смеси. Более холодная рабочая смесь обеспечивает большую степень сжатия. При этом отсутствует детонация. В зависимости от типа двигателя камеры сгорания имеют различную форму. Особенно важным является при этом отсутствие в камере сгорания выступов и неровностей, для обеспечения высокой скорости прохождения газа. Это позволяет достичь оптимального соотношения воздуха и топлива в рабочей смеси и добиться полного сгорания топлива. Прохождение смеси на 16-клапанном двигателе устроено по принципу поперечной продувки, со впуском в передней части и выпуском в задней части двигателя. При поперечной продувке сгоревшее топливо быстрее выводится из камеры сгорания во время такта рабочего хода, так как движется по самому короткому пути. В результате этого цилиндры всасывающей стороны наполняются быстрее рабочей смесью — что приводит к повышению мощности двигателя.

У 1,4-литрового C-двигателя клапаны расположены в ряд и приводятся в действие с помощью штанг толкателя и коромысел от распределительного вала, расположенного немного в стороне. На современных F-двигателях распределительный вал, расположенный в верхней части головки блока цилиндров, воздействует на клапаны, расположенные в ряд в головке блока цилиндров непосредственно с помощью стаканных толкателей. На 16-клапанном двигателе на один цилиндр приходится соответственно 2 выпускных и 2 впускных клапана, которые нажимаются парными кулачками, стаканные толкатели которых имеют гидравлическую регулировку зазора, что позволяет обходиться без регулировки зазора в клапанном приводе на этих двигателях.

Все узлы, участвующие в открытии и закрытии клапанов, называют «приводом клапанов». Функцией клапанов является открытие и закрытие впускных и выпускных отверстий в головке блока цилиндров для впуска рабочей смеси или выпуска отработанных газов. В определенный момент оба клапана цилиндра закрыты. В короткий промежуток времени происходит воспламенение смеси с помощью искры на автомобиле с бензиновым двигателем или впрыск топлива через форсунку на дизеле. При согласованной работе впускных и выпускных клапанов с движением поршней двигатель развивает полную мощность.

В C-двигателе распределительный вал расположен немного сбоку в корпусе двигателя. Он приводит клапаны в действие с помощью штанг толкателей и клапанных рычагов. Распределительный вал крепится в четырех местах и приводится в действие короткой роликовой цепью, имеющей механический натяжитель. В центре распределительного вала расположено зубчатое колесо, которое приводит в действие распределитель зажигания и масляный насос. По направляющим кулачков движутся высокие толкатели. В них работают штанги толкателя, которые с помощью клапанных рычагов приводят в действие клапана, расположенные параллельно в головке блока цилиндров. Зазор в клапанном приводе устанавливается натяжением болтов коромысел.

F-двигатель:бензиновый и дизель

На этих двигателях распределительный вал расположен в верхней части корпуса и крепится в пяти местах. Он приводится в действие зубчатым приводным ремнем от коленчатого вала. Одновременно зубчатый ремень вращает промежуточный вал масляного насоса. У дизеля с помощью этого ремня приводится в действие также топливный насос высокого давления. Распределительный вал воздействует на клапаны с помощью стаканных толкателей. Зазор в клапанном приводе не регулируется, а устанавливается путем замены установочной пластинки в чашках толкателей клапана.

У 16-клапанного двигателя в верхней части головки блока цилиндров находятся два распределительных вала. Каждый вал крепится в пяти точках. Оба распределительных вала приводятся в действие зубчатым ремнем от коленчатого вала. Зубчатый ремень имеет устройство для натяжения. Одновременно зубчатый ремень приводит в действие промежуточный вал для масляного насоса.

Каждый цилиндр оснащен 2 впускными и 2 выпускными клапанами. Расположенные V-образно клапаны приводятся в действие стаканными толкателями с гидравлическим регулированием зазора.

Рекомендация: при гидравлическом (автоматическом) регулировании зазора в приводе клапанов ручная регулировка не производится; привод клапанов на 16-клапанном двигателе не обслуживается.

Функция толкателей с гидравлическим регулированием зазора

При закрытом клапане масло из смазочной системы двигателя поступает через кольцевой паз в тарельчатый толкатель. После прохождения обратного клапана в толкателе масло поступает в камеру высокого давления и заполняет ее. Одновременно нажимная пружина отводит стаканный толкатель к распределительному валу и запирает цилиндр камеры высокого давления концом штока клапана. Когда распределительный вал проворачивается и его эксцентрический кулачок нажимает на стаканный толкатель, в камере высокого давления давление возрастает. Обратный клапан запирает впускное отверстие, и масло не может вытечь. Вследствие того, что масло не сжимается, между толкателем и цилиндром образуется неподвижное сочленение. После закрытия клапана из-за потери масла возникает небольшой зазор в клапанном приводе, который, однако, будет сразу скомпенсирован снова нажимной пружиной камеры высокого давления. В освобожденный объем камеры при открытом обратном клапане снова поступает масло. Таким образом, гидротолкатель снова готов к работе.

Цепь привода распределительного вала (C-двигатель)

Через цепь привода коленчатый вал приводит в действие распределительный вал. Эта цепь — «самое слабое» звено в приводе клапанов, так как она сильнее всего подвержена износу. С увеличением пробега цепь растягивается, что компенсируется до определенной степени натяжителем цепи. Если на 1,4-литровом C-двигателе на холостом ходу слышен звенящий звук, то причиной этого является цепь привода распределительного вала.

Зубчатый приводной ремень

Важной частью привода клапанов на F-двигателях Renault 19 является зубчатый приводной ремень. Конструкторами двигателя Renault выбран этот обычный приводной механизм, так как он имеет больший срок службы и при этом является малошумным.

Очевидное преимущество: зубчатый приводной ремень очень гибок, поэтому с его помощью могут быть приведены в действие дополнительные устройства (водяной насос, масляный насос и т. д.).

Двигатели Renault 19

За три года до окончания XXI века руководством знаменитой французской автомобильной компании Renault был снята с производства последняя модель, наименование которой выражалось цифрами. 10 лет. С 1988 по 1997 год компактный седан/хэтчбек Renault 19 массово поставлялся в Российскую Федерацию, став одним из самых массовых европейских автомобилей на отечественных дорогах.

История модели

Для начала производства машин с индексом 19 французы сняли с конвейера её предшественниц – 9-ю и 11-ю. Несмотря на продолжительное время производства, Рено 19 сходило с конвейера всего в одной серии, пережившей рестайлинг в 1992 году. В конце XX века, перейдя на сборку новых моделей, французы перенесли выпуск 19-х в Россию и Турцию. Не в последнюю очередь – из-за появления новой, более современной и прогрессивной модели Megane.

Дизайнером трёх- и пятидверных машин стал итальянец Джорджетто Джуджаро. Удачный эксперимент с закрытыми модификациями – и в 1991 году на европейских дорогах появляется серийный кабриолет, сборку которого доверили немцам (завод фирмы Karmann).

Не отставая от других производителей силовых установок, в последнем десятилетии прошлого века инженеры Renault уже вовсю экспериментировали с новыми вариантами поступления топлива в камеры сгорания. На 19-ю модель устанавливались как маломощные карбюраторные и инжекторные моторы (до 70 л.с.), так и более современные, с впрыском топлива.

Двигатели для Renault 19

База силовых установок, использовавшихся на Renault 19, относительно невелика – всего 8 единиц (28 модификаций, в том числе 4 дизельных, 24 бензиновых). Первые моторы серий С и E спроектированы с верхним расположением клапанов в ГБЦ – над камерой сгорания. Схема OHV позволяла получить несколько выгодных характеристик:

• плавная подача топлива;
• высокая степень сжатия;
• отличный тепловой баланс;
• контроль расхода масла.

«Карандашный» эскиз 16-клапанного бензинового двигателя Рено

В дальнейшем конструкторы Renault 19 полностью сосредоточились на схеме SOHC с одним распредвалом. Такова конструкция дизельных (F8Q) и бензиновых (F2N, F3N, F3P, F7P) моторов рабочим объёмом 1,4-1,9 л.

Маркировка	Тип	Объём, см3	Максимальная мощность, кВт/л.с.	Система питания
C1J 742	бензиновый	1390	43/58	OHV
E6J 700, E6J 701	--:--	1390	57/78	OHV
C2J 742, C2J 772, C3J710	--:--	1390	43/58	OHV
F3N 740, F3N 741	--:--	1721	54/73	SOHC
F2N 728	--:--	1721	55/75	SOHC
F3N 742, F3N 743	--:--	1721	66/90	SOHC
F2N 720, F2N 721	--:--	1721	68/92	SOHC
F7P 700, F7P 704	--:--	1764	99/135	DOHC
F8Q 706, F8Q 742	дизельный	1870	47/64	SOHC
F3P 765, F3P 682, F3P 700	бензиновый	1783	70/95	SOHC
F8Q 744, F8Q 768	дизельный	1870	66/90	SOHC
F3P 704, F3P 705, F3P 706, F3P 707, F3P 708, F3P 760	бензиновый	1794	65/88	SOHC

Наиболее престижной модификацией Renault-19 в Европе считается автомобиль с 16-клапанным двигателем внутреннего сгорания (GTI) мощностью 135 л.с. (заводской код – F7P 700 и F7P704). Основные характеристики:

• рабочий объём – 1764 см 3 ;
• степень сжатия – 10,0:1;
• средний расход топлива – 9,0 л/100 км.

В плане экономичности опередил своих собратьев дизельный двигатель с заводским кодом F8Q 706 рабочим объёмом 1870 см 3 . При максимальной мощности 90 л.с. он потреблял в смешанном цикле всего 6,1 л солярки.

Система впрыска

6 - колодочные разъемы форсунки и датчика температуры всасываемого воздуха;
7 - регулятор положения дроссельной заслонки;
8 - колодочные разъемы регулятора положения дроссельной заслонки;
9 - рычаг вала дроссельной заслонки.

Схема действия одноточечной системы впрыска показывает количество входных сигналов, которые управляющее устройство преобразует в определенные выходные сигналы. Схема поясняет, кроме того, всю сложность системы: даже один неисправный датчик может отрицательно влиять на двигатель поступаемыми от него неверными входными сигналами!

Одноточечная система впрыска Bendix со снятым воздушным фильтром

1 - регулятор положения дроссельной заслонки;
2 - клапан AGR возврата отработанного газа;
3 - форсунка с креплением;

4 - контактное соединение форсунки;
5 - рычаг вала дроссельной заслонки с тросиком.

Важнейшие узлы и элементы одноточечной системы впрыска бензина

Электронное управляющее устройство размещено на кронштейне с резиновым эспандером в правой внутренней поверхности крыла. Через колодочные разъемы устройство соединено со следующими элементами системы впрыска:

• Датчик частоты оборотов маховика коленчатого вала служит также для определения положения ВМТ цилиндра № 1.
• Потенциометр дроссельной заслонки (на корпусе дроссельной заслонки Bosch) служит для определения положения дроссельной заслонки и количества всасываемого воздуха.
• Датчик давления предназначен для регистрации разряжения давления во впускном коллекторе.
• Лямбда-зонд находится во впускной трубе катализатора и служит для определения остаточного содержания кислорода в отработавшем газе.
• Клапан EGR (на корпусе дроссельной заслонки Bendix) на впускном коллекторе для снижения количества оксидов азота (NO3) в отработанном газе.
• Переключатель холостого хода необходим для определения положения дроссельной заслонки - он жестко соединен с сервомотором дроссельной заслонки.
• Включатель полной нагрузки служит (на корпусе дроссельной заслонки Bendix) для обогащения рабочей смеси при полностью открытой дроссельной заслонке.
• Датчик детонации расположен в корпусе двигателя и служит для определения «детонационного» сгорания, см. также главу Система зажигания.
• Датчик температуры всасываемого воздуха (Bosch) установлен на входе корпуса дроссельной заслонки и служит для определения температуры всасываемого воздуха и, соответственно, во впускном коллекторе (Bendix), а также для определения температуры рабочей смеси.
• Датчик температуры двигателя установлен в системе охлаждения в районе впускного коллектора (двигатель типа «F») или во впускном коллекторе (двигатель типа «C»).
• На основе сигналов этого датчика управляющее устройство рассчитывает время открытия приводимой в действие электромагнитным способом форсунки и определяет количество впрыскиваемого топлива. При этом управляющее устройство регулируется так называемой универсальной характеристикой двигателя - файлом, в котором собраны данные обо всех возможных состояниях двигателя. Аналогично в этой универсальной характеристике двигателя определено количество впрыскиваемого топлива в зависимости от поступающих электрических сигналов. Дополнительно для одноточечной системы впрыска в универсальную характеристику двигателя внесены необходимые для работы данные о количестве топлива и моменте зажигания.

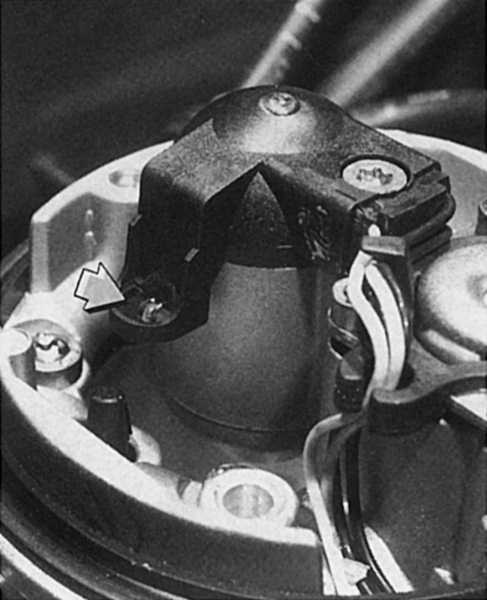

Дроссельная заслонка находится в корпусе системы впрыска ниже форсунки непосредственно перед впускным коллектором и связана тягой с педалью газа. Она дозирует поток всасываемого воздуха в режимах от холостого хода до полного «газа».

Потенциометр дроссельной заслонки

Только для системы впрыска Bosch

Элементы системы впрыска Bosch

1 - рычаг вала дроссельной заслонки с тросиком;
2 - датчик температуры всасываемого воздуха;
3 - кожух с контактным соединением форсунки;
4 - контактное соединение потенциометра;

5 - регулятор давления топлива;
6 - колодочный разъем форсунки и датчика температуры всасываемого воздуха;
7 - регулятор положения дроссельной заслонки.

Он сообщает управляющему устройству о движении дроссельной заслонки и ее положении. Закрытая дроссельная заслонка активирует процесс регулировки оборотов холостого хода; регулятор положения дроссельной заслонки - полное ее открытие, то есть максимальное обогащение рабочей смеси. Быстрое открытие дроссельной заслонки ощущается как ускорение. Если Вы убрали ногу с педали газа, то сигнал закрытия дроссельной заслонки обеспечивает отключение подачи топлива. Передача сигналов осуществляется посредством электричества, то есть потенциометр представляет собой обычное переменное сопротивление.

Переключатель полной нагрузки

Только для системы впрыска Bendix

в системе впрыска Bendix в выпускной коллектор глушителя ввинчен клапан системы рециркуляции отработанных газов (1). Регулируемая прибором управления мембрана открывает клапан с помощью электромагнитного клапана и трубопровода под разрежением (2). При этом несгоревшие отработанные газы поступают в камеру сгорания.

Этот переключатель установлен на креплении вместе с элементом регулировки холостого хода дроссельной заслонки. При полностью нажатой педали газа рычаг вала дроссельной заслонки приводит в действие микропереключатель, вследствие чего в управляющем устройстве активируется обогащение смеси при полностью открытой дроссельной заслонке. При этом рабочая смесь в зависимости от количества всасываемого воздуха при полном открытии дроссельной заслонки станет более обогащенной.

Регулятор положения дроссельной заслонки

Маленький электродвигатель с червячной передачей выдвигает толкатель на рычаги дроссельной заслонки. Назначением регулятора является корректировка положения дроссельной заслонки на холостом ходу так, чтобы мотор работал стабильно, независимо от температуры охлаждающей жидкости.
В толкателе регулятора находится переключатель холостого хода, которому управляющее устройство подает сигнал, если Вы отпускаете педаль газа. Этот сигнал необходим для начала регулирования оборотов холостого хода.

датчик давления (3) укреплен на кронштейне на передней стенке моторного отсека. Причиной нестабильной работы холостого хода может быть неисправный или неправильно надетый шланг пониженного давления (1). Не забудьте также проверить штырьковое соединение (2).

Датчик давления всасывающей трубы укреплен на передней стенке на кронштейне над модулем мощности системы зажигания и связан шлангом со впускным коллектором. На резистор подается напряжение с управляющего устройства. Выходное напряжение изменяется в зависимости от давления, установившегося в пусковом коллекторе, что и обуславливает оптимальную нагрузку на двигатель.

Большинство элементов одноточечной системы впрыска расположено в этом корпусе. Через корпус системы впрыска проходит всасываемый воздух, и здесь же форсунка впрыскивает топливо.

Он открывается электромагнитом. Чтобы топливо было распылено как можно лучше, клапан имеет косые выходные отверстия, проходя которые бензин ударяется в коническую стенку выходного отверстия, и там происходит его завихрение.
Количество топлива варьируется с помощью изменения времени впрыска. При каждом импульсе зажигания датчика частоты оборотов, клапан производит впрыск. Если требуется небольшое количество топлива, то клапан открывается на короткое вре-мя - меньше, чем тысячная доля секунды. Если двигателю требуется больше топлива (в холодном состоянии или при полной нагрузке), то время открытия клапана для впрыска увеличивается.

Он установлен в выхлопной трубе перед катализатором и нагревается электричеством, чтобы быстрее достигнуть рабочей температуры после пуска холодного двигателя.

Только для системы впрыска Bendix

Этот мембранный клапан рециркуляции отработанных газов связан через трубопровод всасывающего коллектора - с выпускным коллектором в глушителе. Мембранный клапан управляется через шлангопровод электромагнитным клапаном. Электрический клапан расположен за прибором управления, из которого получает соответствующие сигналы.

Датчик температуры воздуха

Датчик работает как переменное сопротивление с «отрицательным температурным коэффициентом» (NTC), это значит, что сопротивление с увеличением температуры будет уменьшаться.

Датчик всасываемого воздуха: он находится в системе Bendix сбоку во впускном коллекторе и измеряет там температуру горючей смеси. На дроссельной заслонке Bosch датчик размещен в корпусе форсунки и регистрирует температуру всасываемого воздуха.
Датчик охлаждающей жидкости: он находится во впускном коллекторе. При пуске холодного двигателя, а также во время прогрева данные о температуре охлаждающей жидкости нужны для правильного дозирования топлива и для коррекции зажигания. На 1,4-литровом двигателе этот датчик имеет аналогичные функции и также измеряет температуру впускного коллектора.

Одноточечная система впрыска работает следующим образом:

Пуск холодного двигателя: данные о температуре двигателя управляющее устройство получает от датчика температуры охлаждающей жидкости. Чем холоднее двигатель, тем дольше время впрыска для создания более богатой горючей смеси при запуске двигателя. Регулятор положения дроссельной заслонки устанавливает в необходимое положение дроссельную заслонку.
Процесс прогрева: датчик температуры сообщает о постепенном нагреве охлаждающей жидкости управляющему устройству. Соответственно уменьшается время впрыска. При этом режиме лямбда-сигнал не передается, т.е. рабочая смесь не является оптимальной для катализатора. Регулятор положения дроссельной заслонки держит дроссельную заслонку немного приоткрытой.
Холостой ход: переключатель холостого хода в регулирующем элементе дроссельной заслонки информирует управляющее устройство о рабочем режиме. При этом регулятор положения дроссельной заслонки корректирует частоту вращения холостого хода. Падение частоты оборотов, которое происходит при включении мощного потребителя тока, как например, при полностью повернутом руле с усилителем, включенной скорости автоматической коробки передач или включенном кондиционере, управляющее устройство выравнивает посредством дополнительной коррекции момента зажигания.
Нормальный режим эксплуатации: управляющее устройство получает сведения о частоте оборотов двигателя посредством импульсов от датчика частоты вращения, от датчика давления, а также о положении дроссельной заслонки. На основе этих данных управляющее устройство оценивает нагрузки двигателя и примешивает к всасываемому воздуху через форсунку необходимое количество топлива.
Лямбда-регулирование: при дозировании топлива соблюдается соотношение топливо/воздух, как l = 1.
Ускорение: резкое нажатие на педаль газа управляющее устройство распознает по сигналам от потенциометра или переключателя полной нагрузки как процесс ускорения и сразу «обогащает» рабочую смесь.
Полная нагрузка: начиная с определенного положения дроссельной заслонки, управляющее устройство активирует режим обогащения при полном открытии дроссельной заслонки. Это означает, что в рабочую смесь примешивается большее количество топлива. В режиме обогащения при полном открытии дроссельной заслонки лямбда-сигнал игнорируется.
Режим принудительного холостого хода: при движении вниз по склону с отпущенной педалью газа система впрыска экономит бензин и выключает подачу топлива, поскольку двигатель достиг рабочей температуры. Управляющее устройство опознает этот рабочий режим по отпущенной педали газа (потенциометр дроссельной заслонки или соответственно переключатель холостого хода в сервомоторе),сигналам датчика температуры двигателя и частоте вращения больше чем 1500-1900 об/мин (датчик частоты вращения).

Видео про "Система впрыска" для Renault 19

Renault 19. Распыл форсунки моновпрыска F3N 740 Renault 19. Поиск подсоса воздуха на моновпрыске F3N740. Описание датчиков ДВС рено 16V

Система питания

Система питания Как выбрать топливо Разнообразие топлива приводит в замешательство некоторых автовладельцев. Однако на автозаправочной станции Вы должны окончательно решить, какое топливо Вы зальете в бак своего автомобиля. Обычный или высокооктановый бензин? Существенным отличием разных сортов б.

Топливопровод, бак

Топливопровод, бак Топливный бак 1 — шланг подачи топлива; 2 — штекерная колодка топливного насоса; 3 — топливный насос; 4 — датчик уровня топлива; 5 — шланг обратного хода топлива. Двигатель Renault снабжается топливом через сеть трубопроводов. Для этого в задней части под днищем ав.

Датчик уровня топлива в баке

Датчик уровня топлива в баке В верхней части топливного бака расположен датчик уровня топлива. Как он работает, описано в разделе Указатель уровня топлива. Датчик уровня топлива в баке не является прибором высокой точности. Если датчик дает неточные показания, то его не надо регулировать, а прост.

Вентиляция топливного бака

Вентиляция топливного бака К заливной горловине топливного бака присоединен вентиляционный шланг, который присоединен к верхней части датчика уровня топлива в баке. Через этот шланг отводится воздух при заливе топлива в бак. Тонкий вентиляционный шланг отводит образующиеся пары к емкости с активи.

Топливопроводы и шланги

Топливопроводы и шланги От датчика уровня топлива в баке топливный трубопровод идет через топливный фильтр к двигателю. Топливопроводы, ведущие к отдельным элементам системы питания, выполнены из особенно прочного материала, так как они должны выдерживать высокое рабочее давление, которое составляе.

Проверка системы питания на герметичность

Проверка системы питания на герметичность Если на месте парковки автомобиля пахнет топливом или видны следы подтекания топлива, то значит протекает какой-то шланг или элемент системы питания. Для определения места протечки нужно поставить автомобиль на ночь в сухом чистом месте. Пятна топлива по.

Топливный насос

Топливный насос В Renault 19 с бензиновым двигателем питание топливом осуществляется электрическим топливным насосом, который установлен непосредственно в баке. Речь идет о насосе, который включается при пуске двигателя через реле топливного насоса. Насос оборудован обратным клапаном, который с.

Топливный фильтр бензиновых двигателей

Топливный фильтр бензиновых двигателей Для безотказной работы системы впрыска бензиновых двигателей очень важно, чтобы топливо было абсолютно чистым и попадало в систему без загрязнений. Поэтому на Renault 19 на топливном трубопроводе перед баком установлен топливный фильтр. Фильтр содержит два фил.

Замена топливного фильтра

Замена топливного фильтра Топливный фильтр расположен на правой стороне автомобиля перед топливным баком и привинчен там с помощью крепления к правой продольной балке. ПОРЯДОК ВЫПОЛНЕНИЯ Отсоедините провод массы от клеммы аккумуляторной батареи. Приподнимите заднюю часть автомобил.

Топливный фильтр дизеля

Топливный фильтр дизеля Топливный фильтр дизельного двигателя установлен на передней внутренней поверхности правого крыла в моторном отсеке. При смене фильтра корпус фильтра нужно разобрать. Для удаления из фильтра воды необходимо открутить болт (показан маленькой стрелкой). Перед тем как открутить.

Удаление воды

Удаление воды ПОРЯДОК ВЫПОЛНЕНИЯ Наденьте на штуцер болта для удаления воды, расположенного в нижней части фильтра, подходящий шланг (например, воздушный шланг для аквариума). Другой конец шланга опустите в приемную емкость. .

Замена топливного фильтра

Замена топливного фильтра ПОРЯДОК ВЫПОЛНЕНИЯ Открутите болт для выпуска воздуха. Открутите болт выпускного отверстия и слейте топливо через шланг в подходящую емкость. Содержимое приемной емкости вылейте в канистру с.

Воздушный фильтр и впускные каналы

Воздушный фильтр и впускные каналы Всасываемый воздух, который содержит пыль и другие частицы, сначала проходит через воздушный фильтр. Там воздух очищается и лишь затем поступает в приемный тракт двигателя. Фильтрующий элемент воздушного фильтра расположен в корпусе и дополнительно работает как гл.

Продувка фильтрующего элемента воздушного фильтра

Продувка фильтрующего элемента воздушного фильтра Инструкция по эксплуатации Renault 19 предписывает заменять воздушный фильтр для автомобилей с бензиновым двигателем через одну замену масла, т. е. через каждые 20 000 км, а для дизеля — через две замены масла, т.е. через каждые 22 500 км. Кроме эт.

Замена фильтрующего элемента

Замена фильтрующего элемента Форма и крепление воздушных фильтров для одноточечной системы впрыска Bendix на 1,4-литровом двигателе типа «С» (на рисунке слева) и 1,7-литровом двигателе типа «F» (на рисунке справа) почти одинаковы. Для замены бумажного фильтрующего элемента (3) необходимо открутить .

Подогрев всасываемого воздуха

Подогрев всасываемого воздуха Устройство управления подогревом всасываемого воздуха в патрубке (шноркеле) воздушного воздуха на двигателе типа «C», а также 1,7-литровом двигателе типа «F» 1 — заслонка распределительного устройства подачи воздуха; 2 — воздуха, всасываемого в систему впрыска; .

Проверка устройства предварительного подогрева воздуха

Проверка устройства предварительного подогрева воздуха Биметаллический клапан (стрелка на левом рисунке) во всасывающем патрубке одноточечной системы впрыска Bosch реагирует на температуру всасываемого воздуха — и создает на холодном двигателе впускное разрежение в мембране (2 — правый рисунок) вса.

Руководства по ремонту

Мультимедийное руководство по устройству, эксплуатации, техническому обслуживанию и ремонту автомобилей Renault 19 с 1989 г. выпуска, оборудованных бензиновыми и дизельными двигателями.

В руководстве дана информация по ремонту: двигателя; системы питания; системы выпуска отработавших газов; сцепления; коробки передач; подвесок; рулевого управления; тормозов; колес и шин; кузова; электрооборудования, а также рекомендации по техническому обслуживанию и диагностике электронных систем управления. Приведены диагностические коды. Отдельный раздел предназначен для знакомства владельца автомобиля с органами его управления и приемами эксплуатации.

Руководство предназначено для владельцев автомобилей Рено 19, станций техобслуживания, персонала СТО, механиков и ремонтных мастерских.

Содержание:

Общие сведения
Презентация модели
Модернизация модели
Бензиновые двигатели
Регулярное техническое обслуживание
Организация рабочего места
Система смазки

Двигатели и их устройство
Система смазки
Вентиляция двигателя
Осмотр двигателя
Обкатка нового двигателя
Срок службы двигателя
Номинальная и максимальная частота оборотов
Измерение компрессии
Проворачивание двигателя
Зазор в клапанах
Проверка и регулировка зазора клапанного механизма
Замена цепи привода распределительного вала
Зубчатый приводной ремень
Проверка состояния зубчатого ремня
Проверка натяжения зубчатого приводного ремня
Замена зубчатого ремня
Возможные неисправности
Головка блока цилиндров
Повреждение подшипников
Снятие и установка двигателя

Турбонаддув
Турбокомпрессор
Рааиатор охлаждения нагнетаемого воздуха
Устранение неисправностей

Система выхлопа
Детали системы выхлопа
Проверка подвески и технического состояния системы выхлопа
Замена системы выхлопа
Замена элементов системы выхлопа
Какие ядовитые вещества образуются?
Нейтрализация отработавших газов
Окисляющий катализатор и катализатор тройного действия

Система охлаждения
Как происходит охлаждение
Система охлаждения под давлением
Проверка уровня охлаждающей жидкости
Антифризная добавка
Проверка плотности охлаждающей жидкости
Проверка системы охлаждения на герметичность
Радиатор
Замена охлаждающей жидкости
Крышка расширительного бачка
Термостат
Устранение неисправности
Насос охлаждающей жидкости
Проверка натяжения клинового ремня
Вентилятор системы охлаждения двигателя
Дополнительный электрический насос охлаждающей жидкости
Возможные неисправности и их устранение

Система питания
Как выбрать топливо
Топливопровод, бак
Датчик уровня топлива в баке
Вентиляция топливного бака
Топливопроводы и шланги
Проверка системы питания на герметичность
Топливный насос
Топливный Фильтр бензиновых двигателей
Замена топливного Фильтра
Топливный фильтр дизеля
Удаление воды
Замена топливного Фильтра
Воздушный Фильтр и впускные каналы
Продувка Фильтрующего элемента воздушного Фильтра
Замена Фильтрующего элемента
Подогрев всасываемого воздуха
Проверка устройства предварительного подогрева воздуха

Система впрыска
Одноточечная система впрыска
Проверка одноточечной системы впрыска
Снятие Форсунки
Тросик управления дроссельной заслонкой (тросик газа)
Проверка холостого хода
Контроль токсичности отработавших газов
Устранение неисправностей
Многоточечная система впрыска
Самостоятельный ремонт системы впрыска
Проверка отдельных элементов
Снятие Форсунки
Тросик управления дроссельной заслонкой
Проверка холостого хода
Устранение неисправностей
Система впрыска дизеля
Топливный насос высокого давления (ТНВД)
Действие топливного насоса высокого давления (ТНВД)
Обогащение давления наддува
Дизель с газотурбинным наддувом
Неисправности Форсунки
Самопомощь при неисправности в системе впрыска
Установка начала цикла нагнетания топливного насоса высокого давления
Тросик управления дроссельной заслонкой (тросик газа)
Проверка холостого хода
Контроль токсичности отработавших газов (AU)
Устранение неисправностей

Сцепление
Проверка состояния сцепления
Ход педали сцепления
Механизм регулировки зазора сцепления
Замена тросика сцепления
Движение с порванным тросиком привода сцепления
Снятие и установка сцепления
Замена выжимного подшипника
Устранение неисправностей

Привод (коробка передач) и главная передача
Коробка передач
Регулировка переключения передач
Устранение неисправностей
Снятие и установка коробки передач
Автоматическая коробка передач
Электронное управление автоматической коробкой передач
Главная передача
Приводные валы
Проверка уплотнительных манжет приводных валов
Устранение неисправностей

Подвеска и рулевое управление
Работы по ремонту рулевого управления и шасси, выполняемые самостоятельно
Передняя подвеска
Рулевое управление
Задний мост
Подрессоривание
Амортизаторы
Проверка уплотнительных манжет рулевой зубчатой рейки
Проверка пылезащитных колпачков и зазора наконечников поперечной рулевой тяги
Проверка пылезащитных колпачков
Проверка люфта в рулевом управлении
Проверка люфта подшипника колеса
Проверка амортизаторов
Устранение неисправностей
Разборка передней подвески
Замена наконечников поперечной рулевой тяги
Ремонт рулевого механизма с усилителем
Устранение неисправностей
Снятие рулевого колеса без подушки безопасности
Регулировка колес
Устранение неисправностей
Разборка задней оси

Тормозная система
Тормозная жидкость
Проверка уровня тормозной жидкости
Проверка тормозной системы на герметичность и на наличие повреждений
Тормозные диски
Измерение толщины накладок тормозной колодки
Проверка состояния дисков тормозного механизма
Замена тормозных колодок
Тормоза задних колес
Измерение толщины накладок задних тормозных колодок
Замена задних тормозных колодок дисковых тормозов
Задние барабанные тормоза
Проверка толщины накладок барабанных тормозов
Проверка хода педали тормоза
Рычаг включения стояночного тормоза
Проверка длины холостого хода рычага стояночного тормоза
Вакуумный усилитель тормозов
Проверка усилителя тормозного механизма
Ограничитель давления в тормозном приводе
Регулировочный клапан давления в тормозном приводе
Обслуживание гидропривода тормозной системы
Замена тормозной жидкости
Устранение неисправностей
Антиблокировочная система (АБС)
Функции отдельных элементов АБС
Неисправности АБС
Удаление воздуха из тормозной системы АБС

Колеса и шины
Проверка давления в шинах
Проверка состояния шин
Устранение неисправностей
Смена колеса
Проверка крепости затяжки болтов крепления колеса
Дисбаланс колеса
Покупка новых шин

Электрика и электроника
Замеры электрических измерений
Основные понятия электроники
Меры предосторожности при обращении с электронными узлами
Электрические провода и плавкие предохранители
Цепи, защищаемые предохранителями
Загрузка реле
Аккумуляторная батарея
Проверка уровня электролита
Проверка степени разряженности аккумуляторной батареи
Снятие аккумуляторной батареи
Зарядка аккумуляторной батареи
Пуск двигателя с разряженной аккумуляторной батареей
Генератор
Регулятор напряжения
Проверка регулятора напряжения
Проверка натяжения клинового ремня
Проверка состояния клинового ремня
Снятие генератора
Порванный клиновый ремень
Езда с неисправным генератором
Контрольная лампа зарядки
Устранение неисправностей
Стартер
Снятие стартера
Устранение неисправностей
Электрические схемы
Электропитание
Одноточечная система впрыска
Многоточечная система впрыска
Система зажигания
Антиблокировочная система
Устройство предварительного нагрева дизеля
Освещение
Датчик температуры охлаждающей жидкости
Датчик количества оборотов
Индикация уровня топлива в баке
Стеклоочистители и омыватели переднего и заднего стекла
Вентилятор радиатора
Подача воздуха
Электрические стеклоподъемники
Электрическая регулировка зеркал
Центральный замок

Система зажигания
Устройство системы зажигания
Техника безопасности при работе с зажиганием IEZ
Блокировка зажигания
Поиск неисправностей
Поиск неисправности в системе зажигания
Катушка зажигания
Проверка катушки зажигания
Распределитель зажигания
Провела высокого напряжения
Порядок зажигания
Проверка свечей зажигания
Характеристики свечей зажигания
Рекомендуемые свечи зажигания
Устранение неисправностей
Устройство предварительного нагрева
Свечи накаливания
Поиск неисправностей в устройстве предварительного нагрева

Освещение
Снятие Фар
Проверка регулировки фар
Регулировка дальнего света
Проверка регулировки дальнего света
Замена ламп
Установка противотуманных Фар

Приборы и устройства
Проверка указателей поворотов и системы аварийной световой сигнализации
Проверка стоп-сигналов
Проверка звукового сигнала
Световой сигнал
Проверка контрольных ламп и приборов
Снятие комбинированного прибора
Указатель уровня топлива
Указатель температуры охлаждающей жидкости
Проверка индикатора указателя поворотов
Индикаторы тормозной системы
Тахометр
Индикатор дальнего света
Индикатор зарядки
Индикатор давления масла
Индикатор уровня масла
Спидометр
Бортовой компьютер
Часы
Переключатели
Выключатель зажигания и противоугонное устройство (замок зажигания]
Реле
Прикуриватель
Отопление заднего стекла
Проверка работы стеклоочистителей и стеклоомывателей
Двигатель стеклоочистителя
Снятие двигателя стеклоочистителя заднего стекла
Долив воды в бачок стеклоомывателя
Центральный замок
Электрические стеклоподъемники
Электрическая регулировка зеркал
Радиоаппаратура

Отопление и вентиляция
Проверка отопления и вентиляции
Вентилятор
Кондиционер
Устранение неисправностей

Элементы кузова и салона
Съемные элементы кузова
Капот двигателя
Переднее крыло
Задняя дверь
Бамперы
Двери
Сдвижная крыша
Защитные накладки и спойлеры
Очистка водостоков
Переднее, заднее и боковые стекла
Проверка защиты днища автомобиля
Очистка отверстий для стока воды
Салон
Снятие сидений
Снятие облицовки
Обивка потолка
Ремень безопасности
Аварийное натяжное устройство ремня безопасности

Диагностика двигателя

Технические данные

наименование: Renault 19 (с 1989 года выпуска - модели с бензиновыми и дизельными двигателями): Ремонт и эксплуатация автомобиля
серия: Мультимедийное руководство
издание: Астрель/ НЕОТЕХСОФТ/ РМГ Мультимедиа, 2005
автомобили: Renault 19 1989-1997 года выпуска
тип: мультимедийное руководство (программа для ПК)
язык: русский
формат: exe + nrg
вес файла: 71 мб

Читайте также:


• Чери амулет как снять топливную рампу

• Уаз стреляет в карбюратор

• Замена форсунок toyota vitz

• Цепь управления форсункой цилиндра 1 обрыв шевроле нива

• Пежо 206 не работает топливный насос
