Снятие и установка форсунок

впрыска топлива дизельного двигателя. Турбокомпрессор Mercedes-Benz W203

6.3.4 Снятие и установка форсунок / Mercedes-Benz W203

Снятие и установка форсунок

Топливная распределительная магистраль с форсунками

1 — Стопорная пружина
2 — Винт, 7Нм + 90°
3 — Стяжной хомут
4 — Форсунка
5 — Уплотнительное кольцо
6 — Датчик давления, 22Нм, двигатель 611 до зав. № 86512: 20Нм
7 — ТНВД
8 — Держатель, топливная распределительная магистраль к головке цилиндров
9 — Держатель, топливной магистрали к головке цилиндров

10 — Топливная распределительная магистраль
11 — Болт
12 — Клапан регулировки давления, момент затяжки:
1-й приём 3Нм
2-й приём 5Нм
А — При установке форсунку смажьте тонким слоем специальной смазки только в этом диапазоне.

Снятие

Порядок выполнения

Описывается снятие одной форсунки, процедура для других форсунок аналогична.

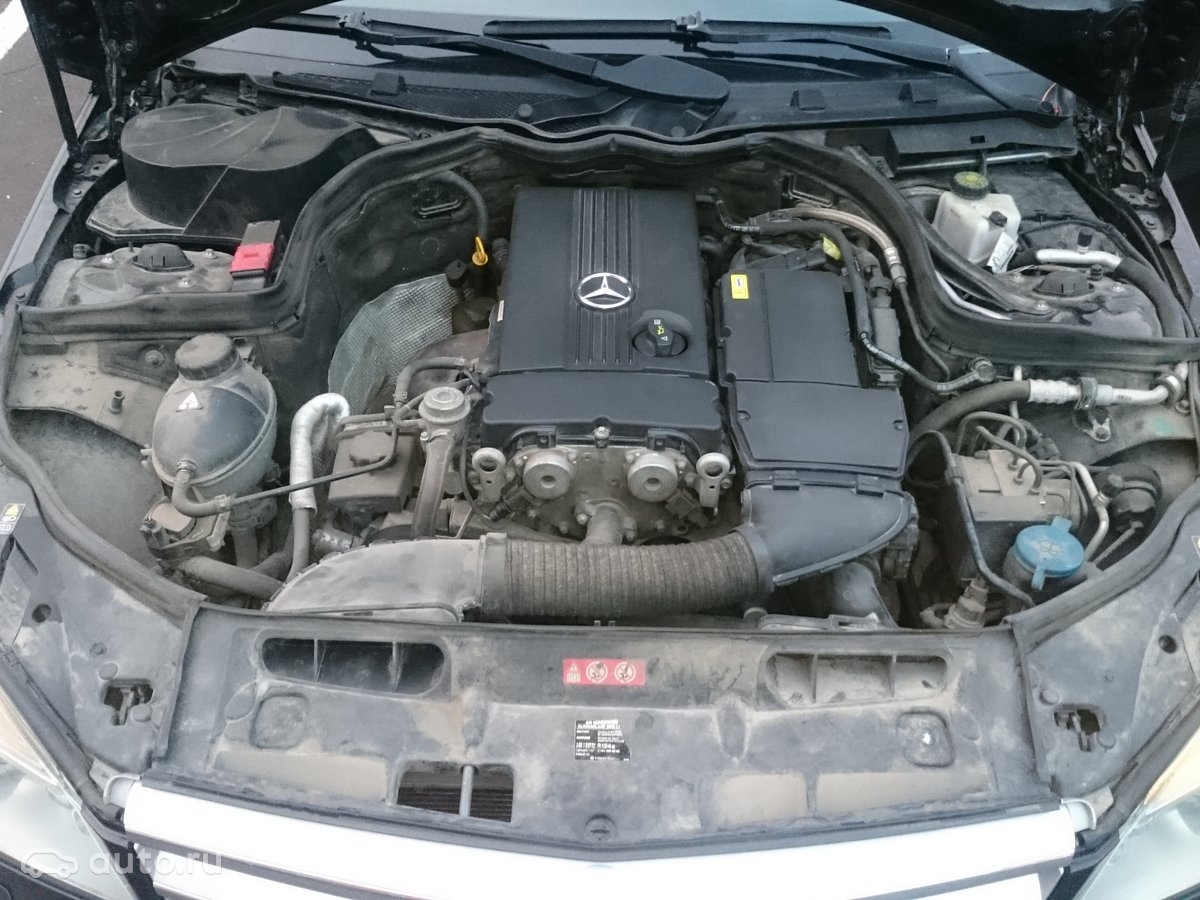

1. Снимите верхние крышки двигателя, обратитесь к Разделу Снятие и установка верхней крышки двигателя.
2. Рассоедините разъём форсунки.
3. Снимите трубопровод впрыска, идущий к форсунке. При отворачивании накидной гайки удерживайте форсунку гаечным ключом.

Трубопроводы при снятии не деформируйте. После снятия трубопровод закройте по концам. Следите за тем, чтобы в трубопроводы не попала грязь. Проверьте присоединительные конусы трубопроводов впрыска. При наличии вмятин трубопровод замените.

4. Вдавите стопорную скобу в месте присоединения дренажного трубопровода и отсоедините трубопровод.

Стопорная скоба остаётся на форсунке. Если скобу снять, её необходимо будет заменить на новую.

5. Выверните винт Torx на стяжном хомуте.
6. Выньте форсунку из резьбового переходника вместе со стяжным хомутом с помощью соответствующей отвёртки.

Прочно сидящая форсунка вынимается с помощью ударного съёмника и соответствующего захвата. Если съёмник упирается в головку цилиндров, отверните болты крепления крышки головки цилиндров или снимите с помощью резьбового переходника форсунки.

При снятии с помощью резьбового переходника форсунку необходимо заменить в комплекте.

7. Очистите стержень и сопла форсунок проволочной щёткой, при этом рабочую часть форсунки следует очищать только с помощью хорошо впитывающей ткани. Перед очисткой монтажной шахты отверстие форсунки в шахте закройте штифтом. Монтажную шахту очистите сначала хорошо впитывающей тканью, затем круглой и цилиндрической щёткой, затем продуйте и закройте. После этого ещё раз очистите хорошо впитывающей тканью и закройте. После очистки выньте штифт из отверстия форсунки.

Шахту форсунки очищайте только рукой (не следует применять для этого дрель). Форсунку не следует разбирать.

Порядок выполнения

1. Смажьте тонким слоем специальной смазки стержень форсунки в районе «а», например, MERCEDES-BENZ 001 989 42 51 10.

Смазка не должна попадать на рабочую часть форсунки и на уплотнительное кольцо.

2. Установите форсунку на место с новым уплотнительным кольцом и стяжным хомутом.
3. Вверните новый винт Torx, не затягивая его.

Винт должен легко вворачиваться. В противном случае резьбу необходимо пройти леркой.

4. Отверните болты крепления топливной распределительной магистрали. Это необходимо для установки трубопровода впрыска без дополнительного усилия.
5. Закрепите накидной гайкой трубопровод впрыска на форсунке, не затягивая гайки.
6. Затяните болты крепления топливной распределительной магистрали моментом 14Нм.
7. Закрепите новый винт Torx стяжного хомута моментом 7Нм. Затем доверните винт на угол 90° (Ѕ оборота).
8. Затяните накидные гайки крепления трубопровода впрыска, удерживая форсунку от проворачивания. Момент затяжки новой гайки: 20Нм, вновь применяемой: 25Нм.

Ни в коем случае не превышайте момент затяжки. В противном случае при следующем отворачивании резьбовой штуцер будет не отвернуть.

9. Установите на место дренажный трубопровод и зафиксируйте его проволочной скобой.
10. Состыкуйте разъём форсунки.
11. Установите верхние крышки двигателя, обратитесь к Разделу Снятие и установка верхней крышки двигателя.

как поменять форсунку бош Mercedes 200 CDI W203 ом611 Mercedes-Benz w203 m111 kompressor промывка форсунок Снятие-установка турбины, катализатора, выхлопного коллектора mercedes w 211 2.7 CDI

Замена форсунки на дизельном двигателе Мерседес

В ближайшее время Мерседес отметит столетний юбилей своего первого дизельного мотора. Он был установлен на грузовых автомашинах. Сравнительно с его современными собратьями маломощным, однако на удивление экономичным (на 80% расходовал топлива меньше, чем бензиновые движки).

С тех пор технология производства дизелей Mercedes постоянно совершенствовалась. Больше полувека выпускались Мерседесы «трехсотые», с 80-х годов в производство были запущены дизеля с турбонаддувом и интеркуллером. Широкое использование в России этой иномарки связывают с лихими девяностыми, когда наиболее обеспеченные граждане, на зависть окружающим, могли приобретать последние модели. Это, в основном, Мерседес 124-й и 600-й.

Современные автомобили Мерседес с дизельными двигателями напичканы электроникой, имеют более экономичные и мощные двигатели и низкую токсичность выхлопов. Однако все эти модели – начиная с 20-х годов прошлого столетия и заканчивая выпуском этого года – объединяет одно: им периодически требуется замена форсунки дизельного двигателя Мерседес. Миссия эта вполне выполнима, однако без элементарных знаний в проведении процедуры замены не обойтись.

Общие характеристики форсунок на дизельном двигателе Мерседес

Форсунки – элементы системы впрыска дизельного топлива, работа которых, независимо от модели Мерседеса, обеспечивает эффективность работы двигателя, сгорания топлива и
уровень вредных выхлопов. В то время, пока дизельный двигатель работает, форсунки претерпевают постоянные нагрузки, отчего на них образуется налёт, снижающий КПД, и со временем дестабилизирующий его работу.

Замена форсунок производится по разным этапам, это зависит от типа детали. Они разделяются на типы:

форсунки с плавным управлением давления;
инжекторы с регулируемой шайбой;
устройства с электронной регулировкой (Common Rail бывают пьезоэлектрическими и электромагнитными).

В случае, если нет полной уверенности, какой тип форсунок используется в Вашем Мерседесе, стоит обратиться к технической документации и опыту мастеров.

Когда требуется замена форсунки на дизельном двигателе Мерседес

Автолюбителю стоит обращать внимание на такие симптомы, как:

изменение цвета
выхлопных газов (о неисправности говорит дым белого или черного цвета);
увеличение расхода топлива;
снижение мощности двигателя;
появление течей;
плохой запуск непрогретого двигателя;
пониженная динамика разгона;
затруднен запуск двигателя.

Все это основные симптомы. Но есть еще явные признаки, которые можно определить при осмотре. Среди них:

появление накипи на топливном распылителе, а внутри него – налета;
впрыскивание происходит неравномерно;
низкое давление в топливном распылителе.

Почему форсунки на дизельном двигателе Мерседес выходят из строя

Что чаще всего приводит к необходимости замены форсунок?

Среди причин,
прежде всего, выделяют износ. Это вполне нормальное явление, когда деталь после длительного использования под воздействием коррозии приходит в негодность.
Некачественное топливо воздействует на работу двигателя в целом и, в первую очередь на распылитель в камере сгорания. Именно эта часть детали изнашивается быстрее всего.
На работу влияет загрязнение движка, из-за чего первыми обычно выходят из строя форсунки.

Чтобы точно определить, какие причины привели к необходимости замены форсунки дизельного двигателя, требуется провести диагностику.

Диагностика форсунок дизельных двигателей Мерседес

Применяются несколько методов диагностики форсунок.

1. Классический (стандартный) метод

Форсунка снимается и устанавливается на стенд.
Производится проверка герметичности корпуса и уровня распыления.
Устраняются выявленные неисправности, либо, если это признано нецелесообразным, производится полная замена.

2. Баланс форсунок

При этом методе датчиком по стандартной схеме подключения проверяется постоянная и переменная давления топливной системы.

3. Компьютерная диагностика

Производится считывание данных с ЭБУ.
Проверяются узлы, на неисправность которых указало оборудование.

На текущий момент этот метод самый простой и распространенный. Он позволяет выявить неполадки не только форсунок, но и других элементов топливной системы. При этом не только в положении покоя, но и при движении автомашины, в том числе при резком разгоне Мерседеса с места.

4. Метод измерения вибрации

Обычно данный метод применяется после прочистки форсунок, что позволяет сравнить результаты работы.

Замеряется равномерность работы каждого цилиндра.
Сравниваются два графика работы – до чистки и после.

Почему так важно вовремя чистить форсунки дизельных двигателей Мерседес

Чистка форсунок – простейший
способ продления срока эксплуатации этих элементов и стабильной работы дизельного двигателя. Соответственно, ремонт может ограничиться лишь этой процедурой, чтобы движок работал, как и прежде. Сажа, нагар, пыль ухудшают работу форсунок, и избавляться от них следует своевременно. Но как и когда они появляются? Откуда вообще берется налет, похожий на лак?

При выключении двигателя, топливо прекращает поступать, но на элементе образуется невидимая остаточная пленка, которая привлекает к себе микрочастицы. В результате происходит перемешивание слоев пленок и грязи, что приводит к образованию смолистого вещества. Хуже всего, если остатки такого отложения проникнут в двигатель и образуют закупорку.

Если откладывать день за днем чистку форсунок, ссылаясь на то, что дизельный двигатель Мерседеса работает безотказно (пока еще работает), это в какой-то момент может привести к тому, что он вообще перестанет заводиться. Ремонт может обойтись гораздо дороже, чем элементарная процедура чистки форсунок.

Как производится замена форсунок на дизельных автомобилях Мерседес

Если брать во внимание использование на Мерседесе отечественного дизельного топлива, форсунки могут прослужить до 150 тысяч километров пробега. В случае, если форсунка полностью непригодна и не подлежит ремонту (имеется в виду вариант переборки, и простой процедуры замены распылителя), ее необходимо заменить.

При этом заменить лучше не одну, а все – так рекомендуют специалисты производителя. Дело в том, что работа новой форсунки и старой, пусть и исправной, может несколько различаться. А разница в работе элементов по цилиндрам сказывается на неравномерности работы двигателя. Замена комплектом,
напротив, скажется на эффективности дизеля Мерседеса.

Замена форсунки производится поэтапно:

снимается крышка двигателя;
форсунка отсоединяется от трубок и провода;
выкручивается болт и демонтируется держатель;
форсунки вынимаются;
извлекаются уплотнители при помощи съемника.

Если элементы прикипают, в помощь придут специальные аэрозоли.

Советы автолюбителей по уходу за форсунками и дизельным двигателем

Вовремя меняйте масло,
это поможет избежать проблем с дизелем

Форсунки стоит проверять, прочищать и при необходимости заменять через каждые 10 тысяч километров пробега. Зачастую проблемы с работой двигателя возникают из-за обычного загрязнения.

Периодически проверяйте проводку и меняйте воздушные фильтры.

Используйте для замены элементы от проверенного производителя.

Избегайте резких торможений, стартов с пробуксовкой и других перегрузок дизеля.

Чистку, диагностику, замену форсунок производите в специализированных автосервисах, а не в тех СТО, где Вам предлагают полный перечень услуг по обслуживанию автомобиля (от трансмиссии до шиномонтажа и покраски). Мастера, специализирующиеся именно на услуге по обслуживанию топливной системы, обычно обладают по ней большим опытом.

Где можно произвести качественную замену форсунок

Что смущает автолюбителя, раздумывающего, куда обратиться для диагностики и замены форсунок?

А не будет ли завышена цена?
Не затянется ли ремонт, во время которого придется ходить пешком?
Не придется ли вновь обращаться – уже в другой сервис – вскоре после ремонта?
И, наконец, имеется ли возможность все сделать самому?

ПОЧЕМУ ИМЕННО «ДИЗЕЛЬНЫЙ СЕРВИС»?

Рассмотрим, что даст автолюбителю обращение в нашу компанию.

Цена. Она формируется, исходя
из количества форсунок для замены или чистки, модели Мерседеса, стоимости элемента от производителя (или качественного аналога) и сложности работ. В любом случае, цена уточняется перед началом работ, а не после их выполнения. Цены Вас приятно удивят, также предусмотрены скидки.
Время. Как и в случае с оговариванием цены, сроки выполнения работ также оглашает мастер. После диагностики он также проконсультирует клиента о неисправностях, которые у нас можно выполняются они максимально быстро благодаря системе распределения поэтапных работ между специалистами.
Качество. У нас используются профессиональное оборудование и качественные комплектующие. Работы производятся в строгой последовательности, а после них обязательна скрупулезная проверка качества.
Профессионализм. Мастера нашей компании имеют солидный стаж работы по направлению обслуживания дизелей. Здесь, в отличие от самостоятельных диагностик, замен и ремонтов дизельных форсунок, и обращения к мастерам-самоучкам, Вам будет дана гарантия.

Гарантия недорогой, быстрой и качественной замены форсунки на дизельном двигателе Мерседес.

Есть ли "бюджетные" способы ремонта форсунок на двигателях CDI?

«Приобрел Mercedes-Benz W202 с мотором 2.2 CDI. И мне не очень нравится работа этого мотора: сдается мне, что плохо работают форсунки. Но живу я в глубинке, чтобы проверить - нужно ехать в Минск. А соседи пугают стоимостью ремонта: мол, не трогай, а то придется тысячу долларов отдать. Скажите, есть ли "бюджетные" способы ремонта этих форсунок? Промыть, почистить?»

Судя по всему, на вашем Mercedes-Benz установлен дизельный двигатель OM 611 DE 22 LA мощностью 122 л.с., оснащенный турбиной с изменяемой геометрией. «Закоксовывание» форсунок впрыска, пожалуй, самая распространенная проблема, с которой сталкиваются владельцы машин с дизелями CDI. Причин этого может быть немало: использование некачественного моторного масла, низкое качество дизтоплива, постоянная езда на малых оборотах. Как ни странно, к «закоксовыванию» может привести и неквалифицированный сервис: установка форсунок после снятия на старые огнеупорные шайбы и использование старых фиксирующих болтов, которые, по сути, являются одноразовыми и при повторном использовании не обеспечивают должной фиксации.

Если проблема в этом, то владельцы автомобилей, оснащенных системой Common Rail, давно придумали, как сэкономить на дорогостоящем ремонте: меняются не сами форсунки, а лишь распылители. Перед любыми вмешательствами в работу двигателя нелишней будет компьютерная диагностика: толковый специалист без труда определит, какая форсунка у вас «подливает», а какая работает не на полную мощность. Такая услуга в среднем стоит $15-20. Каждый из четырех распылителей в лучшем случае обойдется в $50 с заменой, то есть следует прибавить $200. Наконец, работы по бережному выкручиванию форсунок могут как потянуть на $200 (по $50 за 1 шт.) на дорогих СТО, так и обойтись бесплатно, если есть человек, готовый такую операцию провести по дружбе. При худшем сценарии такой ремонт потянет на $450-500. Если же удастся сэкономить на демонтаже форсунок, то уложиться в $250 вполне возможно.

Форсунки — снятие и установка

Неисправные форсунки отвинчивают по очереди, ослабляя накидные гайки на топливопроводах высокого давления, в то время как двигатель работает в режиме холостого хода на быстрых оборотах. Если частота вращения двигателя после ослабления накидной гайки остается постоянной, это указывает на неисправность форсунки.

Автомастерская может проверить струю впрыскиваемого топлива и давление впрыскивания форсунки в пределах от 100 до 125 бар и при необходимости произвести регулировку посредством замены установочной шайбы.

перебои в зажигании;
детонационный стук в одном или в нескольких цилиндрах;
перегрев двигателя;
падение мощности двигателя;
чрезмерно сильный черный густой дым в отработанных газах;
высокое потребление топлива;
усиленный голубой дым при пуске холодного двигателя.

Топливный насос высокого давления (насос форсунок) (двигатель 2,0 л)

Снятие

р8а. Болт с неспадающей шайбой или с неспадающим стопорным элементом; 10. Уплотнительное кольцо круглого сечения. Всегда заменяется, перед установкой смазывается; 11. Резьбовая пробка; 13, 13а. Крепежные болты, 25 Н·м.; 16. Демпфер регулятора частоты вращения топливного насоса высокого давления. Только в случае механической коробки передач; 19. Крепежный болт, 45 Н·м (имеет левую резьбу) 54–57. Топливопроводы высокого давления, 10–20 Н·м.; 78. Уплотнительное кольцо. Каждый раз заменяется; 80, 82, 83. Топливопроводы (У типа 202 топливопроводы насаживайте вместе с быстродействующими затворами); 023. Блокирующий болт (инструмент). Для блокирования топливного насоса высокого давления; 027. Шлицевой ключ (инструмент). Для поворота топливного насоса высокого давления в разобранном состоянии

1. Снимите поперечную трубу воздушного фильтра.

2. Почистите топливопроводы снаружи.

3. Отвинтите топливопровод высокого давления (54), соединяющий форсунку и топливный насос высокого давления, снимите держатель, удалив пружинные зажимы, и отложите его в сторону. При этом не меняйте изогнутую форму топливопровода.

Внимание! Для отворачивания накидных гаек на топливопроводах высокого давления требуется открытый кольцевой гаечный ключ, типа HAZET 4550-14 с 1/4 приводом и удлинителем. 1/4 означает, что длина канта четырехгранного отверстия на вставке ключа составляет 1/4 дюйма.

4. Снимите с форсунки трубопроводы для слива просачивающегося топлива (50). Вытяните заглушку (52) с форсунки четвертого цилиндра.

5. Выкрутите форсунку (30) при помощи торцевого гаечного ключа SW 37, снабженного очень длинной насадкой.

6. Если имеется, вытяните уплотняющую втулку.

7. Извлеките прокладку форсунки (53).

Установка

1. Установите новую прокладку форсунки (113).

2. Если имеется, вставьте уплотняющую втулку (109) в резьбовое кольцо (112).

3. Ввинтите форсунку (114) и туго затяните ее с моментом 30 Н·м Дополнительно изображенные детали: 70 – головка цилиндра, 71 – прокладка головки цилиндра, 110 – предкамера.

4. Насадите трубопровод для слива просачивающегося топлива.15. Навинтите трубопроводы высокого давления на форсунку и насос и закрепите держатель пружинными зажимами.

5. Вмонтируйте поперечную трубу воздушного фильтра.

Двигатели 2,2 / 2,5 л

Снятие

1. Снимите поперечную трубу воздушного фильтра.

2. Отвинтите кожух (6/1) крышки головки цилиндра.

3. При помощи подходящих щипцов натяните на форсунки трубопроводы для слива просачивающегося топлива.

4. Отвинтите с форсунок и насоса форсунок топливопроводы высокого давления, снимите с держателя пружинные зажимы и отложите в сторону. При этом не меняйте изогнутую форму топливопровода.

Внимание! Для отворачивания накидных гаек на топливопроводах высокого давления требуется открытый кольцевой гаечный ключ, например, HAZET 4550-14.

5. Выкрутите форсунку (50) при помощи торцевого ключа SW27 с длинной насадкой.

6. Извлеките прокладку форсунки (50/6).

Установка

1. Вставьте новую прокладку форсунки.

2. Ввинтите форсунки и туго затяните их с моментом 40 Н·м.

3. Насадите трубопроводы для слива просачивающегося топлива.

Двигатель объемом 2,2 л

1. Привинтите к форсунке и насосу (10) с моментом 10–20 Н·м (ориентировочное значение) топливопроводы высокого давления от 55/1 до 55/4. Чтобы избежать излома трубопроводов, необходимо установить крепежные пружинные зажимы (56).

3. Установите кожух крышки головки цилиндров.

4. Установите поперечную трубу воздушного фильтра.

Двигатель объемом 2,5 л

1. Привинтите к форсунке и насосу (10) с моментом 10–20 Н·м (ориентировочное значение) топливопроводы высокого давления от 55/1 до 55/5. Чтобы избежать излома трубопроводов, необходимо в соответствии с рисунком установить крепежные пружинные зажимы (56).
