Mazda 6 GG

Фары Mazda 6 GG с течением времени тускнеют, царапаются, выходят из строя отдельные элементы, что сопровождается ухудшением качества светового потока. Для его восстановления понадобится выполнить ремонт оптики.

Рассмотрим, как выполняется замена линз Мазда 6 GG, стекол, а также установка ангельских глазок.

Как снять фару Мазда 6 GG

Для замены линзы или установки ангельских глазок потребуется снять переднюю фару Мазда 6 первого поколения.

Для этого понадобится подготовить:

трещотку с удлинителем;
торцевые головки размером на восемь и десять;
отвертки с крестовым и плоским жалом;
пассатижи.

Процедура демонтажа передних фар Mazda 6 GG состоит из следующих этапов:

Поднимается и устанавливается на упор крышка капота.
Отключается разъем питания оптики.

Замена линз Mazda 6 I

После длительной эксплуатации Мазда 6 первого поколения (более десяти лет) владельцы неизбежно сталкиваются с проблемой ухудшения качества головного света. Это обусловлено следующими причинами:

помутнение (образование жёлтого налета) на поверхности стекол и лаке;
выгорание отражателей, ксенона в лампочках;
формирование налета на линзах Mazda 6 GG.

На ранних этапах устранить проблему можно путем полировки фар Mazda 6 GG при условии, что не повреждено лаковое покрытие. В противном случае предварительно понадобится удалить старый и нанести новый слой лака. Это позволит восстановить оптику на год. Полировка фар Мазда 6 первого поколения без лакового покрытия бессмысленна, так как стекла помутнеют через пару месяцев.

Для комплексного решения проблемы рекомендуется выполнить ремонт фар, предусматривающий замену линз.

Что необходимо для ремонта фар

Для модернизации заводских фар Мазда 6 GG потребуется приобрести:

Линзы – замена линз проводится на биксеноновые, трёх дюймовые, размер заводских 2,5;
Переходные рамки для линз – приобретаются парой на AliExpress. Главное подобрать под требуемый диаметр линз;
Стекла на переднюю оптику Mazda 6 GG – запчасти доступны на сервисе AliExpress и www.steklafar.ru. Второй вариант обойдется дороже, но качество лучше. Стекла отлично прилегают к посадочным поверхностям. Китайский вариант требует нанесения дополнительного слоя герметика, чтобы нивелировать разницу геометрии;
Лампочки – лучший вариант оригинальные лампы OSRAM Classic с цоколем D2S (артикул 66240CLC). Они выдают яркий световой поток белого цвета (4100-4300K), который справляется с освещением дорожного полотна при тумане, снеге или дожде. Заказать запчасти можно на сайте www.xenon61.ru;
Бутиловый герметик ленточного типа – применение силиконового приведет к помутнению фар Мазда 6 из-за выделения паров. Также возникнут трудности с демонтажем стекол, так как застывший силикон не поддается размягчению. Для ремонта фар хватит четырех с половиной метров бутилового герметика, который доступен на сайте www.tuningfar.com.

Разборка фары и смена линз

Перед началом процедуры разборки фары Мазда 6 GG, следует очистить наружную часть от грязи.

Затем выполняются следующие операции с применением хлопчатобумажных перчаток:

По периметру стекла фары демонтируются металлические скобы.
Извлекается лампочка указателя поворота. Без выполнения указанной операции в момент снятия стекла с оптики разрушатся крепежи патрона.
Блок-фара Mazda 6 GG помещается в картонную коробку соответствующего размера, в которой делается отверстие для технического фена. Затем в течение пятнадцати минут осуществляется нагрев фары.

Регулировка и сборка

Дальнейший ремонт фар Mazda 6 GG заключается в регулировке светового потока и сборке. Для этого потребуется:

Установить стекло на остатки старого герметика.
Оптика монтируется в посадочные места, подсоединяются разъемы питания и наживляется бампер;
Контролируется функционирование автокорректора, биксеноновой шторки и настройка светового потока Мазда 6. При отсутствии замечаний, следует снять стекла с блок-фар.
В технологические пазы оптики укладывается новый герметик. Его необходимо немного растянуть по ширине в районе расположения ближнего света.
Блок-фара помещается в коробку и прогревается в течение десяти минут. Затем стекло вставляется в пазы, начиная со стороны дальнего света. Стекло плотно прижимается и сразу же устанавливаются фиксирующие скобы из металла.
Остается установить на место блок-фару, и окончательно откорректировать направление потока света.

Замена линз и стекол фар Мазда 6 GG сопровождается улучшением качества света, а также внешнего вида автомобиля.

(ссылка на источник фото)

Ангельские глазки в родные фары

Монтаж ангельских глазок на заводскую оптику Mazda 6 GG, также начинается со снятия блок-фары и ее разогрева.

После демонтажа стекла выполняются следующие операции:

Фары Мазда 6 GG можно не только самостоятельно отремонтировать, но и модернизировать посредством установки ангельских глазок.

Запчасти доступны на различных интернет сервисах. Их стоимость напрямую зависит от качества. Монтаж линзы Mazda 6 GG не требует наличия специальных навыков, что даёт возможность на самостоятельное проведение операции.

Какие линзы подойдут в качестве замены?

Если клиент предпочитает остаться на таком же типе свечения, то мы используем наши бигалогеновые модули Hella R H7 или Hella 3R H7.
Если же клиент хочет перейти на более яркий ксеноновый тип, то в качестве замены идут наши фирменные биксеноновые линзы Hella 3R или Koito Q5.
Ну и конечно же, самый современный Bi-led. В линейке наших би светодиодных модулей три модели: Adaptive, Intelligent и Professional, каждая из которых также может быть установлена.

Все предложенные варианты меняются с помощью разработанной нами переходной рамки со специальными шарнирами под фары Мазда 6. Металлическая пластина, изготовленная из стали, толщиной 3мм с помощью лазерной резки, решает огромное количество задач по монтажу новых модулей и при этом сохраняет надежность конструкции фары. Короче говоря необходимая штука, если Вы захотели поменять штатные линзы на шестерке GG.

Процесс установки.

В нашем случае клиент захотел остаться на заводском типе свечения. Конечно мы не приверженцы галогена, т.к. его потенциал куда меньше, но всё таки реализован он был на максимум. В этом нам помогли линзы Hella 3R H7. Лампы именно этого цоколя будут источником света в наших новых модулях вместо старых Н1. Устанавливались линзы, как уже было сказано, с помощью специальных рамок и шарниров. Кстати, фары Мазды 6 GG открываются тоже довольно просто. Стекло и корпус соединены термогерметиком , который очень хорошо поддается нагреву. Единственный нюанс, с которым приходится сталкиваться на этих машинах, это то, что маска фары может упираться в новую линзу. Происходит это из-за того, что заводской модуль имеет диаметр 2,5 дюйма, а новые 3. Но проблема легко решается небольшой расточкой отверстия маски.

В общем и целом, замену линз на Мазда 6 GG нельзя назвать уж очень сложной. После всех манипуляций внешний вид фар никак не меняется. Работоспособность ручного корректора полностью сохраняется.

Что получаем в итоге?

Наконец то этот автомобиль может спокойно передвигаться в любое время суток и в любую погоду. Ведь раньше это было просто не безопасно.

Все комплектующие, которые использовались в работе, Вы можете приобрести у нас на сайте как для самостоятельной установки, так и для обращения в сервис.

Правильно проведенная замена линз в фарах Мазда 6 GH при штатном галогене — оптимальное для повышения качества, интенсивности дальнего света, а также для расширения светового пучка. Подобрав качественный набор и выполнив все технологические этапы, можно добиться следующих преимуществ:

Улучшаются показатели освещения, существенно прибавляется яркость светового потока, а также появляется четкая и выразительная СТГ.

Правильная оптика производит эффект расширения светового пучка. На практике это дает возможность более масштабного обзора в ночное время. Водитель кроме своей полосы видит также обочину и может наблюдать движение по встречной.

Качественный и яркий свет позволяет рассмотреть движущиеся и неподвижные объекты издалека, когда еще есть возможность отреагировать и избежать столкновения.

Улучшается просмотр дорожного полотна и качества покрытия. Во время езды будут лучше видны изъяны, снизится риск влететь в яму и повредить комплектующие, сорвать бампер.

Модуль дает расширенные возможности управления, во многих комплектах предусмотрена дополнительная шторка, которая обеспечивает регулировку ближнего и дальнего света. Если в наборе ее нет, можно приобрести отдельно.

Покупать модуль нужно конкретно под эту марку и модель автомобиля. Наши специалисты обязательно заботятся об этом, и такой подход улучшает долгосрочную эксплуатацию после замены линз Мазда 6 GH. Если комплект не будет адаптирован или не подойдет по размеру, максимально расширить характеристики света не удастся.

Какой комплект выбрать

При выборе следует обратить внимание на размеры и узнать, адаптирован ли набор под использование в конкретной марке. Замена линз Мазда 6 GH требует подбора комплекта с переходной рамкой соответствующего размера, иначе подключение будет невозможным.

Замена линз Мазда 6 GG производится с использованием комплектов иного типа, включающих в себя раму меньших размеров. У продавца стоит уточнить этот нюанс, так как неправильный размер элемента потребует дополнительной доработки и обрезки под размеры заводской формы.

Производители предлагают биксеноновые, бигалогеновые и бисветодиодные варианты. В базовой комплектации автомобиля предусмотрен галоген, поэтому для установки линз без замены основного блока выбирают бигалогеновый вариант, но можно приобрести также бисветодиодную модель, которая дополнена блоком управления и всеми необходимыми комплектующими для подключения. При покупке биксенона нужно будет производить полную замену блока.

Пошаговый процесс

Работы по монтажу нового модуля и замене с установкой линз Мазда 6 выполняются в несколько этапов. Важна последовательность и соблюдение технологии. При правильном выполнении в результате удастся получить максимально яркое и надежное освещение. Оно сделает безопасным передвижение при плохих погодных условиях и в темноте.

Разборка

Сначала необходимо снять фару, а для этого потребуется следующий инструмент: торцевая головка на 10, удлинитель и трещотка. Через открытый капот нужно отключить клеммы фары, а затем через снятый бампер получить доступ к нижним креплениям. Болты откручиваются трещоткой, а для нижних используется удлинитель. Снизу, сверху и сбоку по паре болтов, их нужно открутить.

После этого необходимо с помощью отвертки и растворителя снять крышку с оптики, чтобы получить доступ к внутренности. Важно сделать это так, чтобы не повредить пластик – сколы и трещины могут привести к запотеванию, скоплению воды и конденсата внутри. После разборки нужно снять старые штатные линзы с отражателями или без них, в зависимости от того, какие еще комплектующие нуждаются в замене.

Установка

Далее замена линз Мазда 6 GH заключается в накладывании на штатные отверстия специализированной рамки, производимой и поставляемой в сборе вместе с би-линзами. Дополнительно производится подключение контактов. После этого прикручиваются комплектующие и можно приступать к выполнению следующего этапа.

Сборка и герметизация

Важно после завершения основного этапа работ правильно собрать конструкцию. Работа выполняется так же, как разборка, только действия производятся в обратном порядке.

Предпоследний этап — герметизация фары. Если этого не сделать, можно столкнуться с негативными последствиями в виде запотевания фар из-за конденсата. Повышенная влажность в конструкции может даже стать причиной перегорания ламп и короткого замыкания.

Для герметизации нужно подобрать подходящий герметизирующий состав. Силиконовое средство стоит недорого, легко снимается в случае необходимости повторной разборки или ремонта. Но силикон разрушается под воздействием химикатов, этот герметик не долговечен. Полиуретановый состав надежный, выдерживает температуру до +80°, устойчив и к морозам.

Герметизированную конструкцию устанавливают на место. Обратно закручивается три пары болтов. Завершающий этап — установка на место снятого бампера и тестирование.

Самостоятельно или в автосервисе

Четкое и яркое освещение в автомобилях Mazda — это залог безопасного движения ночью и в сложную погоду. Небольшое дополнение может спасти жизнь водителя, обезопасить пассажиров и других участников дорожного движения.

Описание товара

Кэшбек 20% от стоимости ремкомплекта на карту в течении 24 часов, для всех участиков сообщества Drive2.RU, после публикации отзыва!

Ремкомплект для замены штатных линз на Hella 3R для авто Mazda 6 GG 2005
Ремкомплект предназначен для замены штатных линз на современные биксеноновые линзы Hella 3R. Замену можно произвести самостоятельно со снятием фары и вскрытием стекла, либо с данным ремкомплектом обратиться в студию автосвета или мастеру по ретрофиту фар (смотрите список установщиков в вашем городе в меню сайта).

Почему выгодно приобрести ремкомплект у нас?
- цена на новые оригинальные фары в 5-10 раз выше стоимости ремкомплекта
- у не оригинальных фар свет очень низкого качества
- у нас самые низкие цены в России, своя производственная база по рамкам, прямые поставки биксеноновых линз с завода производителя

Совместимость:
Mazda 6 GG 2002, 2003, 2004, 2005, 2006, 2007, 2008 годов выпуска

Почему штатные фары со временем теряют яркость?
Покрытие отражателей штатных линз под галоген или ксенон, даже на автомобилях премиум класса, со временем выгорают и свет теряется в отражателях линз, поэтому приходится менять сам линзованный модуль. Наиболее оптимальное решение - это замена штатных модулей на биксеноновые линзы Hella 3R с использование переходных рамок для Хелла 3/3Р.

Комплект включает в себя:
Биксеноновые линзы Hella 3R (билинзы Хелла 3Р) - 2 шт.
Переходные рамки для установки Hella 3R в фары Мазда 6 джи джи 2005 - 2 шт.

Отдельно при необходимости приобретаются:

автомобильный герметик HOT Melt премиум качества (рекомендуем именно этот герметик, т.к. Orgavyl и прочие мягкие герметики плохо держат стекло) ССЫЛКА!
ксеноновые лампы D2S либо D2H (мы рекомендуем именно D2H, т.к. качество колбы у них такое же отличное как у D2S) и блоки розжига ксенона Criline Premium Canbus 55W ССЫЛКА!
комплект для восстановления прозрачности фар Criline Retrofit Glass, после глубокой полировки прирост яркости плюс 200-1000% ССЫЛКА!
биксеноновая проводка для подключения ближнего и дальнего света
задние резиновые крышки для герметизации фары
адаптеры H1, если планируете использовать линзу с галогеновой лампой

Процесс замены:
1. Фара снимается с авто и вскрывается с использованием печи или с помощью термофена.
2. Старый линзованный модуль демонтируется и вместо него устанавливается новый модуль Hella 3R, который крепится к штатным отверстиям с использованием переходной рамки.
3. Если необходимо старый герметик меняется на новый, фара собирается в обратном порядке и устанавливается на авто.
4. При необходимости меняется/устанавливается ксенон.
5. Для идеального результата рекомендуем восстановить прозрачность фар путем глубокой полировки.

Какие лампы лучше поставить?
Мы рекомендуем лампы D2H Criline Premium по трем причинам:
1. Корейская колба, по яркости выдает значения близкие к брендовым лампам Narva (-5%), Philips (-9%), Osram (-8%)
2. В отличии от D2S лампы D2H не требуют дополнительного патрона для подключения к блоку розжига
3. Данные лампы по цене ниже, чем аналогичные лампы других производителей на 50-70%

Нужны ли доработки?
В 80-90% случаев при замене линз требуются доработки. Ретрофит - это не штатная замена детали, в большинстве случаев доработки не значительные, но иногда требуются значительные доработки корпуса фары, масок, переходной рамки или самой линзы.

В наш автосервис на «Мельникова, 5» обратился владелец автомобиля Mazda 6, который пожелал заменить штатные выгоревшие ксеноновые линзы , а также заменить штатные модули ПТФ , так галогенные лампы демонстрируют достаточно слабый свет и светодиодные модули могли бы значительно усилить противотуманный свет. Что касается ближнего света, но мы установим биксеноновые линзы Hella 3R, а в ПТФ установим светодиодные модули MTF под Mazda (OEM), тем самым повысив качество света автомобиля.

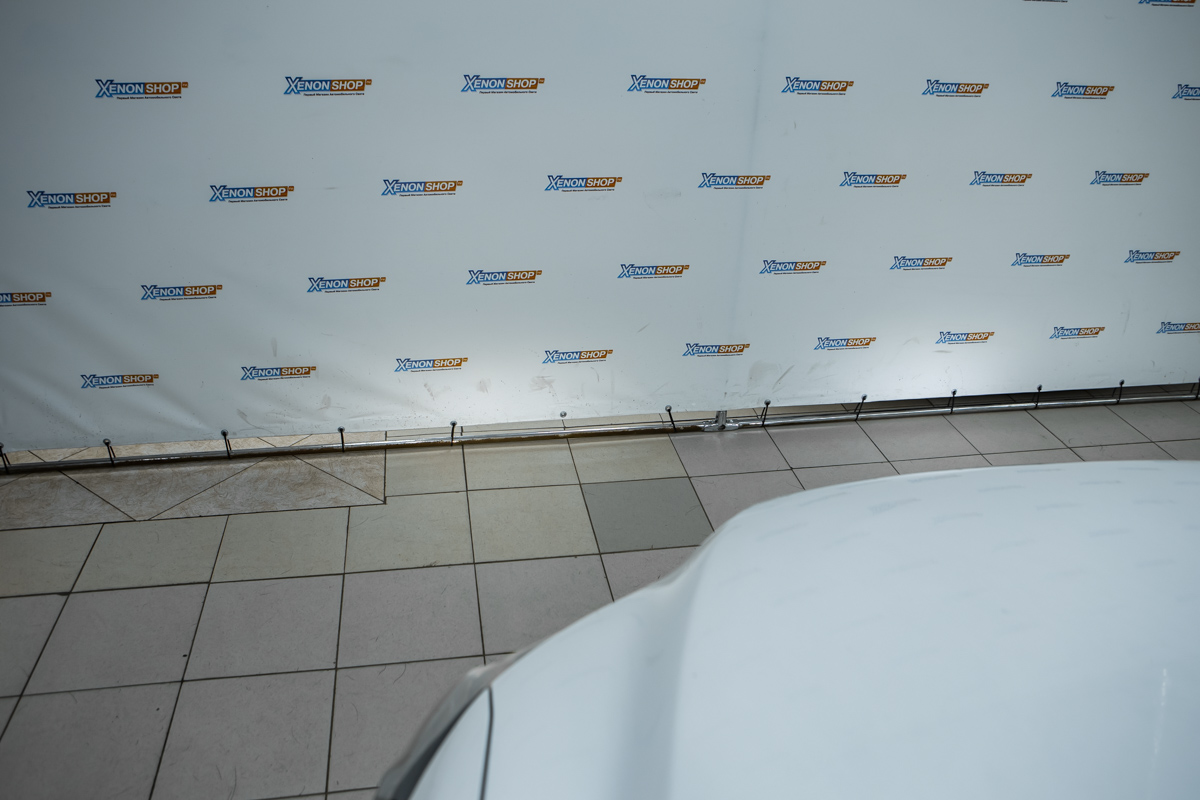

Исходная светотеневая граница ПТФ и ближнего света в момент обращения.

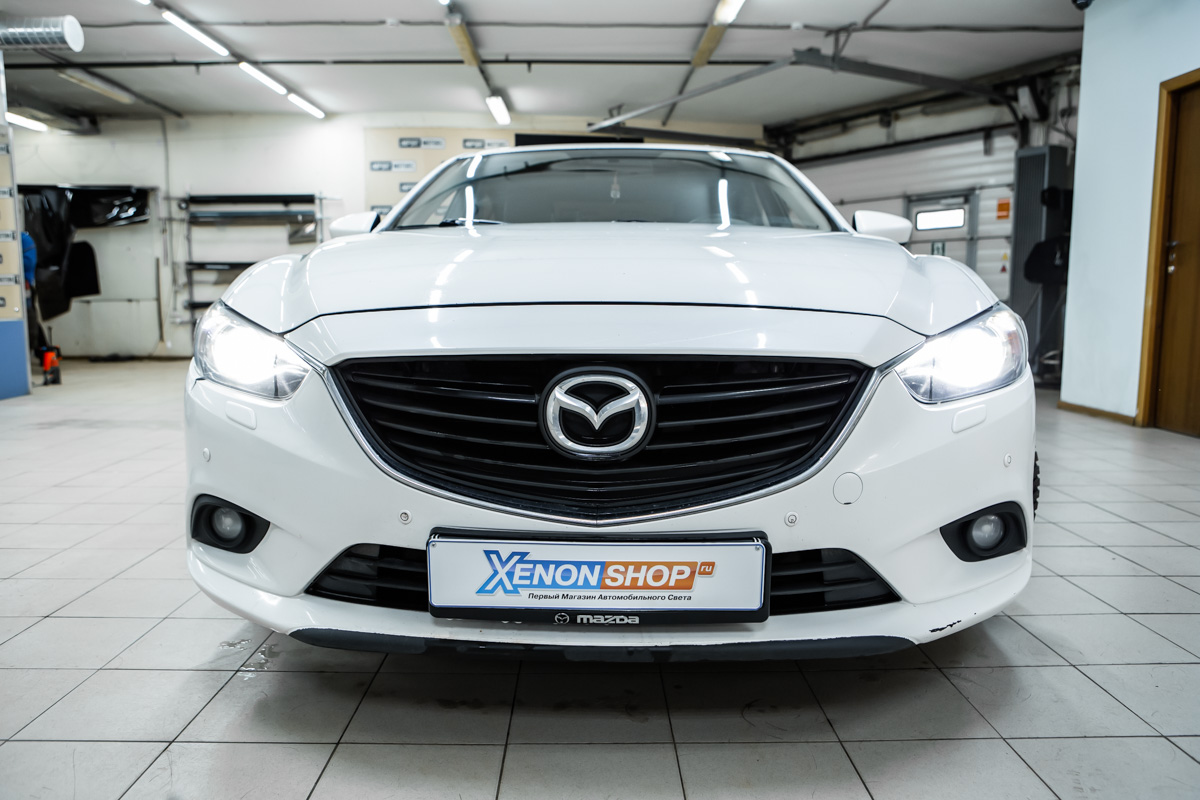

Свет фар и вид автомобиля в момент обращения.

Биксеноновые линзы Hella 3R – самые популярные ксеноновые модули, которые не просто так пользуются хорошим спросом. Все дело в их сборке, выполненной из металла, к примеру, штатные линзы собираются из композитных материалов, из-за чего достаточно быстро выгорают при пробеге от 70 тыс. до 100 тыс. километров. Что касается металлических отражателей линз, то они выгорают куда дольше, только на линзы Hella 3R идет гарантия 5 лет, что подтверждает их качество.

Демонтаж фар с автомобиля.

Демонтаж ПТФ модулей.

Перейдем к противотуманным модулям MTF под Mazda (OEM) – они светят в температуре 5000K, что на практике выглядит как ярко-белый свет без теплых и холодных оттенков. Яркость у данных модулей, разумеется, выше, чем у штатных противотуманок с галогенными лампами. Да и с точки зрения эстетики белый свет фар смотрится куда красивей стандартного желтого от галогеновых ламп.

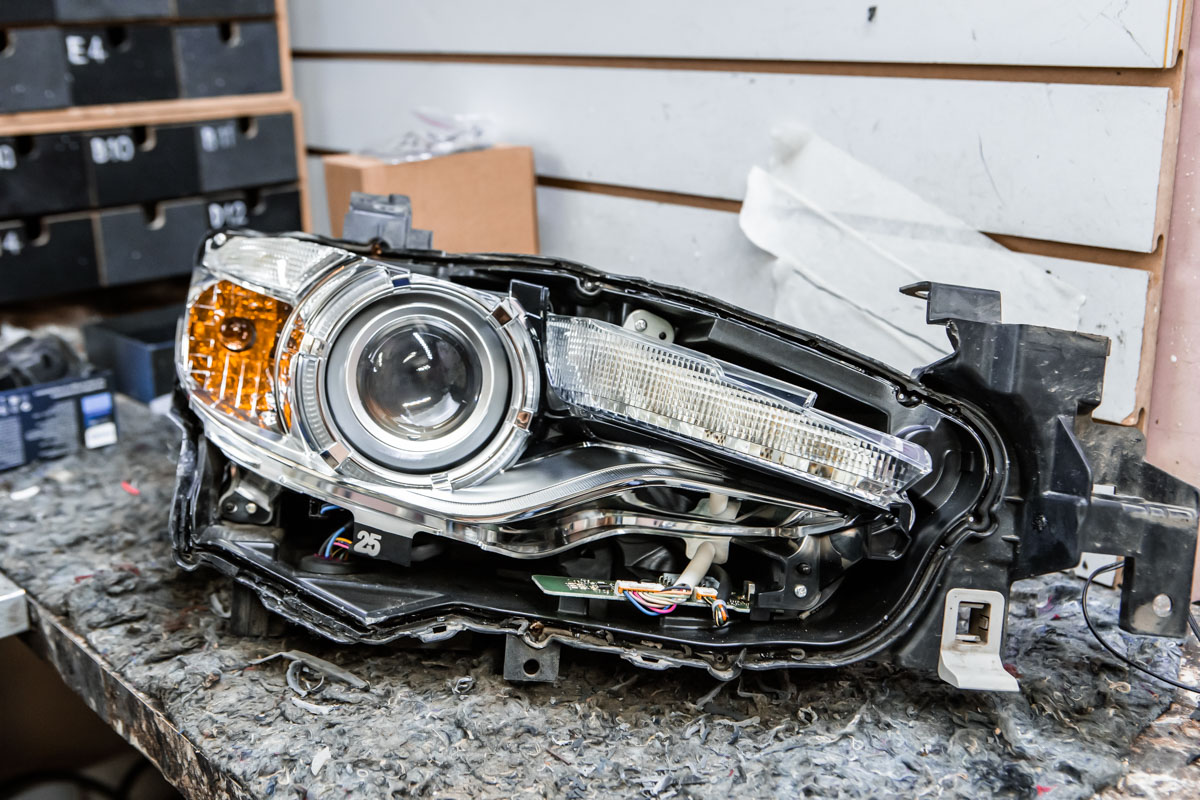

Разбор неразборной фары.

Новые модули ПТФ и новая линза перед установкой.

Замена линз на Мазда 6 подразумевает полный разбор лицевой части: мы скидываем бампер, после демонтируем обе фары. Далее уже сами фары следует разобрать, но тут сразу же проблема – конкретно в данном автомобиле они с завод загерметизированы стекольным герметиком , который не плавится в промышленной печи. Разбор неразборных фар Mazda 6 осуществляется в ручном режиме, поэтому работа по времени увеличивается, так как на каждую фару уходит порядка двух часов только на разбор с помощью реагентов.

Пример фары с линзой и регулировка света.

Сборка фары и ее полировка.

Разобрав фары, мы удаляем штатные ксеноновые линзы, устанавливая на их место биксеноновые линзы Hella 3R. В этот же момент мы сняли с бампера штатные ПТФ модули, заменив их светодиодными модулями MTF под Mazda (OEM). Следующим шагом фары с новыми линзами до герметизации возвращаются на автомобиль для регулировки света, таким образом мы добиваемся идеально ровной светотеневой границы.

Итоговая светотеневая граница ПТФ и ближнего света.

Финальный штрих работы – герметизация фар, сборка автомобиля, а также полировка стекол фар абразивными жидкостями, отлично удаляющими мелкие царапины и потертости, фактически полировка усиливает качество головного света, поэтому не стоит ей пренебрегать.

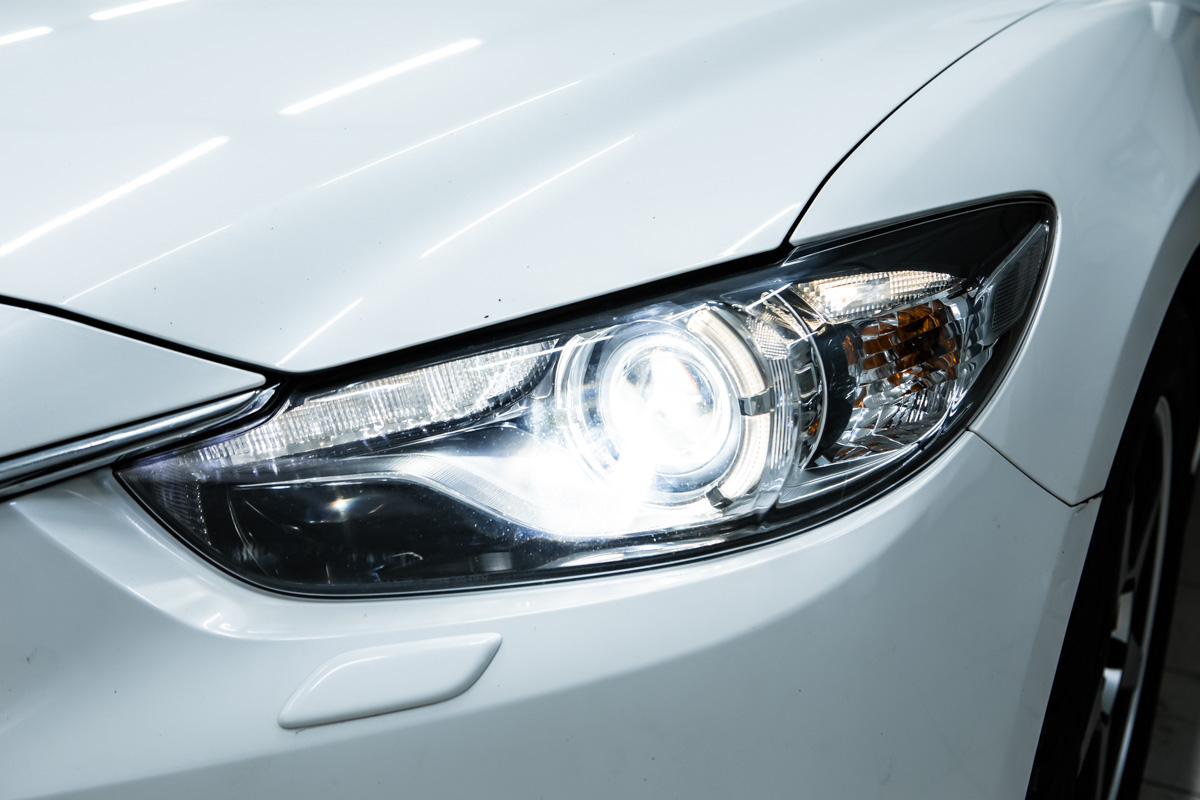

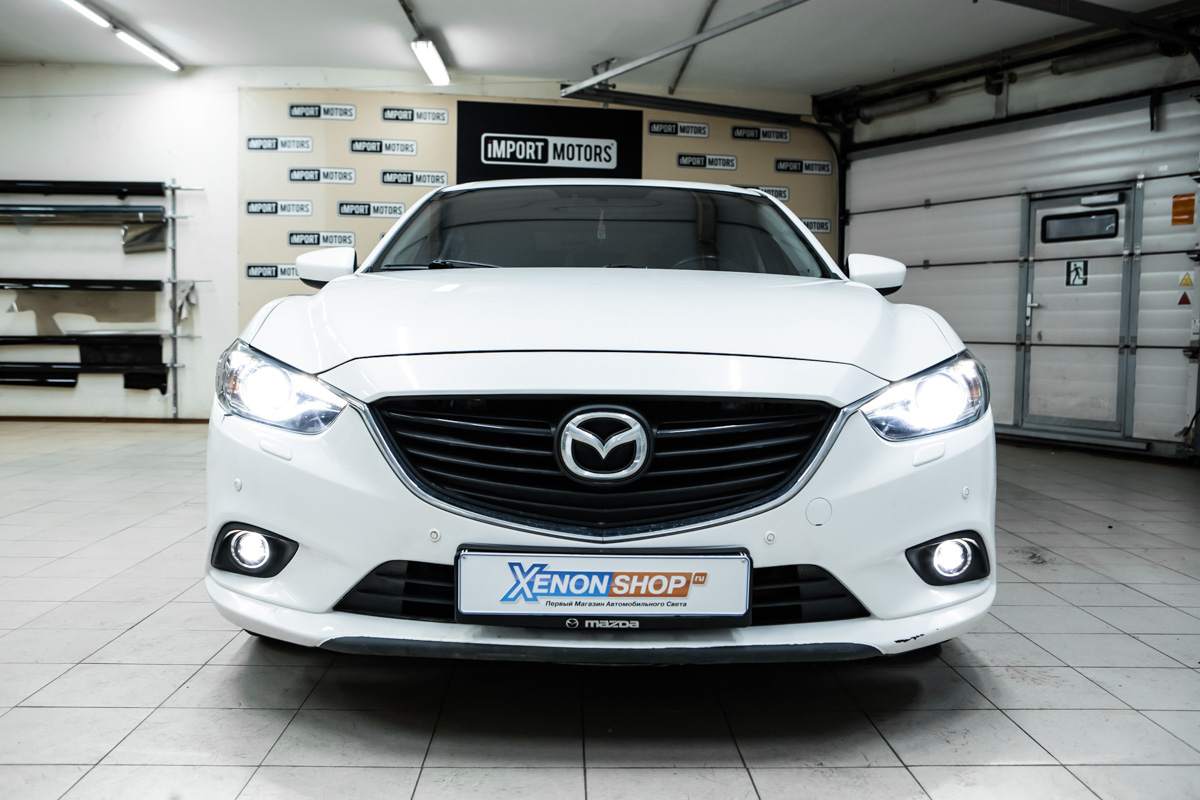

Свет фар и вид автомобиля после работы.

Посмотрим на итог замены линз на Mazda 6 – светотеневая граница приобрела куда большую яркость и плотность, пучок света с линзами Hella 3R широкий и ровный, такой головной света однозначно повышает как комфорт, так и безопасность при поездках в темное время суток. Аналогично можно сказать и про противотуманную СТГ, которая также показала достойную яркость и плотность , а все благодаря новым модулям MTF под Mazda (OEM).
