6. Замена ламп

Общие сведения

Лампы накаливания и точечные лампы специального типа или лампы, замена которых возможна только на станции техобслуживания:

• общее освещение в потолке, лампы для чтения;
• освещение отделения для перчаток;
• мигающие сигналы, внешнее зеркало заднего вида;
• задние указатели поворота;
• свет сопровождения;
• габаритные огни;
• активные ксеноновые лампы;
• светодиоды.

Внимание:
- Если автомобиль оборудован активными ксеноновыми фарами, ксеноновые лампы следует заменять на официальной станции техобслуживания Volvo. Такие фары требуют очень осторожного обращения, так как ксеноновая лампа оснащена высоковольтным агрегатом.
- Не прикасайтесь пальцами к стеклу лампы накаливания: жир и масло с пальцев будут испаряться при нагревании лампы и конденсироваться на отражателе, вследствие чего он может выйти из строя.

Спецификация ламп автомобиля

Прибор освещения		Мощность лампы, Вт	Тип
Дополнительный дальний свет, ксенон, ABL		65	H9
Ближний свет фар, галогенный		55	H7 LL
Дальний свет, галогенный		65	H9
Передние указатели поворотов	Версии до рестайлинга	35	H8
	Версии после рестайлинга	24	PY24W
Освещение порогов	Версии до рестайлинга	5	Светодиодная лампа SV8,5
	Версии после рестайлинга	3	T10 светодиод W2,1×9,5d
Освещение грузового отделения		5	Светодиодная лампа SV8,5
Освещение номерных знаков	Версии до рестайлинга	5	Светодиодная лампа SV8,5
	Версии после рестайлинга	5	C5W LL
Косметическое зеркало	Версии до рестайлинга	1,2	Светодиодная лампа SV5,5
	Версии после рестайлинга	2	T5 светодиод W2×4,6d
Передние боковые габаритные огни (версии до рестайлинга)		5	W3WLL
Освещение перчаточного ящика		5	Светодиодная лампа SV8,5
Стоп-сигналы (версии после рестайлинга)		21	P21W LL
Фонарь заднего хода (версии после рестайлинга)		21	P21W LL
Задние противотуманные фары (версии после рестайлинга)		21	H21W LL

Корпус фары головного освещения

Все лампы впереди автомобиля (за исключением противотуманной) можно заменить из двигательного отсека, отсоединив ивынув весь корпус фары головного освещения в сборе.

Внимание:
Перед проведением работ по замене ламп накаливания обязательно выключайте зажигание и вынимайте дистанционный ключ.

Демонтаж фары

1. Быстро нажмите кнопку «START/STOP» и выньте дистанционный ключ.

2. Вытяните вверх стопорные штифты корпуса фары головного освещения. Выньте корпус фары головного освещения вперед.

Версии до рестайлинга

Версии после рестайлинга

Внимание:
Не тяните за кабель — только за контактный разъем.

3. Отсоедините контактный разъем корпуса фары головного освещения, отжав вниз зажим большим пальцем.

Одновременно другой рукой выньте контактный разъем.

4. Извлеките корпус фары и положите его на мягкую поверхность, чтобы не повредить рассеиватель.

5. Замените лампу.

Установка фары

Примечание:
При установке убедитесь, что стопорный шплинт зафиксирован в обеих проушинах.

1. Подсоедините контактный разъем до щелчка.

2. Установите на место корпус фары и стопорные штифты. Убедитесь, что они утоплены в правильном положении.

3. Проверьте освещение. Перед включением освещения или установкой дистанционного ключа в замок зажигания корпус фары должен быть подсоединен и установлен на место.

Снятие защитной крышки

Примечание:
Перед заменой лампы ознакомьтесь с общими сведениями о замене ламп (см. выше).

Версии до рестайлинга

1. Отжав, откройте обе зажимные скобы.

2. Потянув наружу, снимите крышку.

3. Установите на место защитную крышку в обратном порядке.

Версии после рестайлинга

1. Ослабьте четыре винта защитной крышки, используя отвертку Torx размером T20 (1). Не откручивайте их полностью (достаточно трех-четырех оборотов).

2. Сдвиньте защитную крышку в сторону.

3. Снимите защитную крышку.

4. Установите на место защитную крышку в обратном порядке.

Ближний свет фар (галогенный)

Примечание:
Перед заменой лампы ознакомьтесь с общими сведениями о замене ламп (см.выше).

Версии до рестайлинга

Версии после рестайлинга

2. Снимите защитную крышку.

3. Освободите фонарь, отжав вниз держатель.

4. Отсоедините разъем от лампы накаливания.

5. Вставьте новую лампу в патрон и защелкните его. Он может фиксироваться только в одном положении.

6. Установите на место все детали в обратном порядке.

Дальний свет (галогенный)

Примечание:
Перед заменой лампы ознакомьтесь с общими сведениями о замене ламп (см.выше).

Версии до рестайлинга

Версии после рестайлинга

2. Снимите защитную крышку.

3. Отсоедините разъем от лампы накаливания.

4. Потянув наружу, освободите ламподержатель.

5. Замените лампу накаливания и вставьте ее в патрон. Он может фиксироваться только в одном положении.

6. Установите на место все детали в обратном порядке.

Дополнительный дальний свет — ксенон (некоторые версии)

Примечание:
Перед заменой лампы ознакомьтесь с общими сведениями о замене ламп (см.выше).

Версии до рестайлинга

Версии после рестайлинга

2. Снимите защитную крышку.

3. Отсоедините разъем от лампы накаливания.

4. Потянув наружу, освободите ламподержатель.

5. Замените лампу накаливания и вставьте ее в патрон. Он может фиксироваться только в одном положении.

6. Установите на место все детали в обратном порядке.

Указатели поворотов/аварийная сигнализация

Примечание:
Перед заменой лампы ознакомьтесь с общими сведениями о замене ламп (см.выше).

Версии до рестайлинга

Версии после рестайлинга

2. Поворотом против часовой стрелки освободите ламподержатель.

3. Потяните за ламподержатель, чтобы вынуть лампу накаливания.

4. Нажав и повернув против часовой стрелки, выньте неисправную лампу накаливания.

5. Для установки новой лампы накаливания нажмите и поверните ее по часовой стрелке.

6. Вставьте ламподержатель и поверните по часовой стрелке.

7. Установите на место все детали в обратном порядке.

Боковые габаритные фонари (версии до рестайлинга)

Примечание:
Перед заменой лампы ознакомьтесь с общими сведениями о замене ламп (см.выше).

2. Чтобы снять, поверните ламподержатель против часовой стрелки.

3. Выньте неисправную лампу накаливания и вставьте новую лампу. Она может фиксироваться только в одном положении.

4. Вставьте ламподержатель в патрон и поверните по часовой стрелке.

5. Установите на место все детали в обратном порядке.

Противотуманные фары (версии до рестайлинга)

Примечание:
Перед заменой лампы ознакомьтесь с общими сведениями о замене ламп (см.выше).

1. Снимите колпак, потянув за ближний к решетке верхний угол.

2. Потяните колпак наружу по направлению к середине автомобиля, используя подходящий инструмент.

3. Открутите винт корпуса фонаря и выньте противотуманный фонарь.

4. Чтобы снять, поверните лампу накаливания против часовой стрелки.

5. Установите новую лампу накаливания и поверните по часовой стрелке.

6. Установите патрон лампы на место. Маркировка «TOP» на держателе лампы должна находиться сверху.

Задние противотуманные фары

Примечание:
Перед заменой лампы ознакомьтесь с общими сведениями о замене ламп (см. выше).

Версии до рестайлинга

Версии после рестайлинга

Примечание:
Доступ к заднему противотуманному фонарю можно получить из-за бампера.

1. Поворотом против часовой стрелки освободите ламподержатель.

2. Нажав и повернув против часовой стрелки, выньте неисправную лампу накаливания.

3. Для установки новой лампы накаливания нажмите и поверните ее по часовой стрелке.

4. Вставьте ламподержатель и поверните по часовой стрелке.

Задние сигнальные фонари

1. Габаритные (светодиоды)/боковые габаритные огни.
2. Задние боковые отражатели.
3. Стоп-сигнал.
4. Фонарь заднего хода.
5. Указатели поворота.
6. Верхний светодиодный стоп-сигнал.

Стоп-сигнал и фонарь заднего хода

Примечание:
Лампы стоп-сигнала и фонаря заднего хода заменяются из багажного отделения.

1. Откройте панель.

2. Поворотом против часовой стрелки освободите ламподержатель.

3. Нажав и повернув против часовой стрелки, выньте неисправную лампу накаливания.

4. Для установки новой лампы накаливания нажмите и поверните ее по часовой стрелке.

5. Вставьте ламподержатель и поверните по часовой стрелке.

Освещение номерного знака

1. Отверткой открутите винты.

2. Осторожно освободите корпус лампы и выньте его.

3. Замените лампу.

4. Установите корпус лампы на место и закрепите винтами.

Освещение порогов (версии до рестайлинга)

Примечание:
Перед заменой лампы ознакомьтесь с общими сведениями о замене ламп (см.выше).

1. Вставьте отвертку с короткой стороны плафона у туннельной консоли и слегка поверните, чтобы плафон высвободился (оба фонаря).

2. Осторожно поверните так, чтобы снять плафон.

3. Замените лампу.

4. Установите на место рассеиватель.

Освещение грузового отделения

1. Вставьте отвертку и, осторожно отогнув, освободите корпус лампы.

2. Замените лампу.

3. Убедитесь, что лампа горит, и вдавите на место корпус фонаря.

Освещение косметического зеркала

Снятие зеркальной вставки

Версии до рестайлинга

Версии после рестайлинга

1. Вставьте отвертку под нижний край зеркала, как показано на рисунке. Осторожно отожмите вверх выступ на краю.

2. Продвиньте отвертку под краем как в левую, так и в правую сторону (у черных резиновых точек) и осторожно отожмите так, чтобы освободился нижний край стекла.

3. Аккуратно освободите и снимите зеркальное стекло с крышкой в сборе.

4. Замените лампу.

Установка зеркальной вставки

Вдавите на место три выступа на верхнем краю зеркальной вставки. Затем вдавите на место три нижних выступа.

При покупке книги в PDF

1. Вы сможете скачать книгу сразу же после оплаты.

2. Книга будет скачана в формате PDF, и Вы сможете загрузить ее на любое устройство.

1. Все книги идеального качества, так как мы работаем с издательствами напрямую.

2. Электронные книги ничем не уступают бумажным и являются их полным аналогом.

3. Офисы нашей компании представлены в Украине, России и Польше, вы всегда можете обратиться к нам по конкретному адресу.

4. Все оплаты на сайте максимально защищены и происходят с помощью мировых платежных систем.

Будь то для вашей личной безопасности, для оценки пригодности к эксплуатации или для вашего бюджета, очень важно следить за тем, чтобы лампы ваших фар постоянно работали исправно. На самом деле, лампы представляют собой изнашиваемые детали, которые через некоторое время неизбежно перегорают и, следовательно, требуют замены. Вы, вероятно, попали в эту статью, потому что одна из ваших фар перегорела, и вам интересно как поменять лампочку ближнего света на вашем Volvo XC60, мы создали эту информационную страницу, чтобы помочь вам выполнить этот процесс без посторонней помощи и без необходимости обращаться к механику. Для начала мы рассмотрим выбор лампы ближнего света для вашего автомобиля, а затем, как заменить лампу ближнего света на вашем Volvo XC60.

Как выбрать лампу ближнего света на моем Volvo XC60?

• Галогенная лампа ближнего света Volvo XC60: Эта первая категория ламп имеет ряд преимуществ, они подходят для любого бюджета, поскольку являются наиболее доступными лампами. Галогенные лампы ближнего света для вашего автомобиля обладают тем преимуществом, что обладают мощным и точным светом, но обычно излучают желтый свет, который быстро утомляет глаза. Кроме того, они имеют скромный срок службы и могут довольно быстро выгорать без причины.
• Ксеноновая лампа ближнего света:
  Замена лампы ближнего света вашего Volvo XC60 на ксеноновую - это выбор среднего класса. Фактически, он обеспечит вам мощность и белый цвет, близкий к светодиодному освещению, но с точки зрения срока службы он будет между галогеном и ксеноном. То же самое по бюджету.
• Светодиодная лампа ближнего света:
  Заменив лампу ближнего света вашего автомобиля на светодиодную, у автомобилистов будет много интересов, которые захотят перейти на эту технологию. Фактически, светодиодная лампа сначала будет генерировать мощный белый свет, который не утомляет глаза, кроме того, она будет иметь очень долгий срок службы, вы можете заменить Volvo XC60 до того, как вам нужно будет заменить лампу, чтобы закончить, потребление энергии очень низкое, Забытая фара будет иметь меньше последствий, чем с классическими лампочками. Напротив, вы должны знать, что розничная цена будет выше, и что для некоторых версий вам понадобится адаптер, чтобы их можно было установить.

Как заменить лампу ближнего света на вашем Volvo XC60

• Чтобы заменить лампу ближнего света на вашем Volvo XC60, вам придется открыть крышку лампы.
• Найдите люк доступа к вашему оптическому блоку

Затем вы можете повторить процесс с другой стороны, если вам нужно замените обе лампы ближнего света вашей машины. Если вам также необходимо заменить лампы противотуманных фар на ваш Volvo XC60, мы написали небольшую статью, которая поможет вам с этой операцией.

Если у вас возникнут дополнительные вопросы о Volvo XC60, не стесняйтесь обращаться к нам. Volvo XC60 категория.

Внезапно после одного дня простоя машины загорелась надпись «Неиспр. лампа. Ближний свет».

Не горела правая лампа ближнего света. У меня поворотный би- ксенон. Поэтому я сразу понял, что попал на деньги.

Предварительных причин, о которых писали одноклубники (мигание, подмаргивание, красноватый оттенок света лампы и т.д.) у меня не было. Просто лампа потухла и все.

Снял фару, принес домой.

Разогнул крепление задней крышки. Открылся такой вид.

Чтобы вынуть старую лампу, нужно вот эти пластмассовые штуки (указал стрелками) прокрутить против часовой стрелки. Тогда лампа вынимается.

и отсоединяем разъем.

Старая лампа оказалась Philips.

Может быть ее уже меняли? Большинство одноклубников писали, что на заводе ставят Osram. А у меня Philips. Машина 2012 года. Пробег уже 86000. Было двое хозяев до меня. Может быть кто нибудь из них вынул оригинальную лампу и вставил Philips перед продажей? Грешить на людей не буду. Решил заменить обе лампы сразу (так рекомендуют производители ламп).

Проверил перегоревшую лампу на соседней (левой) фаре. Все совпадает (лампа не горит). Проверил правую фару (рабочей лампой). Работает. Значит блок розжига целый. Можно менять лампы.

Оригинальная лампа Вольво на мою машину (30763954) на сайте E**x стоит 7400 рублей в ценах 2020 года. Мой выбор пал на аналог Philips.

Philips 85415XV2S1. Лампа D1S 85V 35w pk32d2 s1. Цена 4500 рублей.
Почему Philips, а не Osram. На сайте philips.com можно проверить оригинальность лампы и обезопасить себя от подделки. У Osram тоже есть такой сайт. Я все таки выбрал Philips (на вкус и цвет …)

После покупки сразу проверил лампы на сайте производителя.

Сайт производителя для проверки оригинальности лампы:
www.philips.com/original с этого сайта вас перенаправляют на

Производитель пишет, что каждая лампа имеет сертификат аутентичности Philips (COA), который поставляется с каждой купленной ксеноновой лампой.
Вот как он выглядит

Позже в Интернете я узнал, что с января 2020 года Philips официально начал вводить новый формат проверки подлинности ламп!

На упаковке наносится наклейка с QR-кодом, который можно отсканировать с помощью мобильного телефона.

QR-код открывает страницу в браузере, на которой можно сфотографировать упаковку продукта и по этой фотографии сайт определит подлинность продукта.
Теперь вводить коды с упаковки не нужно. Система сама определяет подлинность упаковки по фотографии и выдаёт информацию о подлинности.
Стоит отметить, что проверка новая и только введена компанией Lumileds (Philips) и проводится в тестовом режиме, поэтому в редких случаях может не срабатывать!
У меня все сработало!

Я немного успокоился. А уже в гараже (после вскрытия упаковки) рассмотрел еще несколько признаков оригинальности лампы (отколотая верхняя часть колбы, шарик с небольшими солевыми отложениями — жёлтые пятна). В общем, я решил, что лампы оригинальные.

Если вы заметили, что качество головного света снизилось, то имеет смысл обратиться в наш автосервис на «Мельникова, 5» для замены штатных ламп, как это сделал владелец Volvo XC60, который не стал доводить ксеноновые лампы до перегорания – в этот момент колба лампы может лопнуть, повредив тем самым оптику фар. Итак, мы поменяем заводские лампы на новые ксеноновые лампы Osram Night Breaker Laser D1S, светящие в заводской температуре.

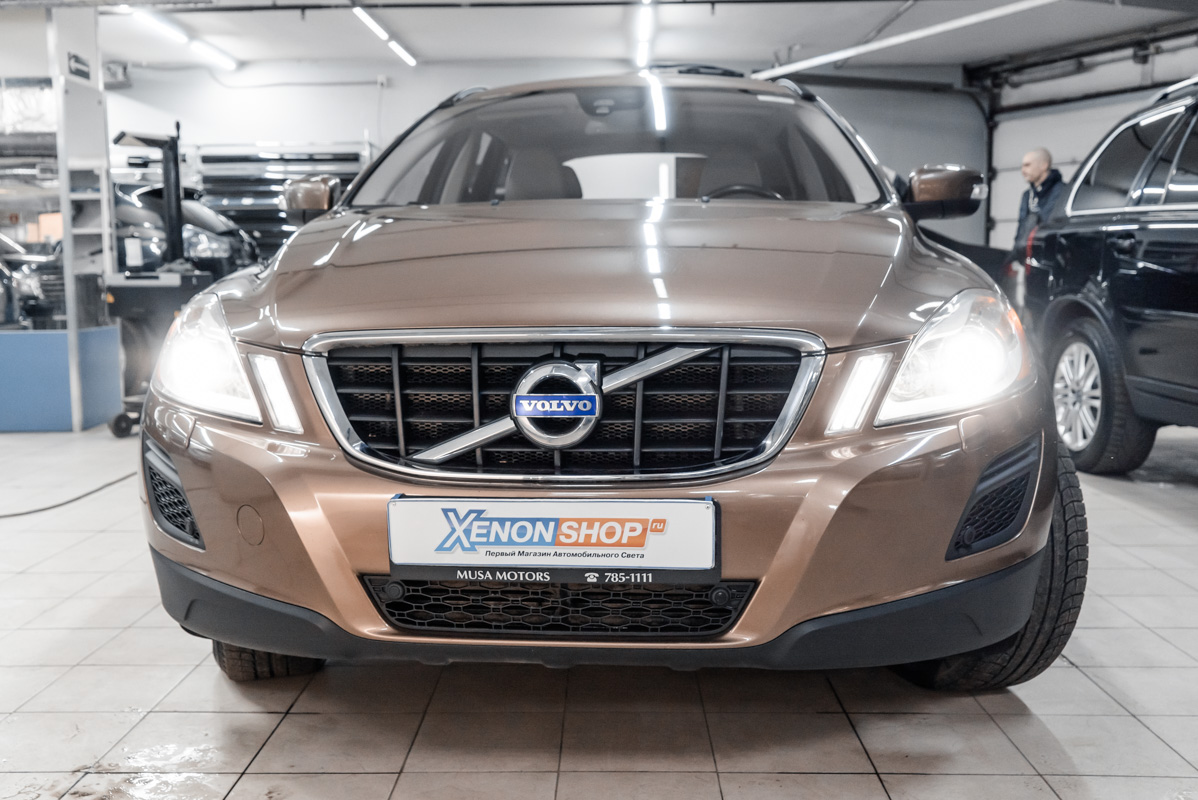

Исходная светотеневая граница, свет фар и вид автомобиля в момент обращения.

Ксеноновые лампы Osram Night Breaker Laser D1S генерируют бело-желтый световой поток повышенной яркости – это достигается за счет большего количества газа, закачанного в колбу, на потребление питания это никак не влияет. По факту данные лампы можно назвать идеалом – стандартная температура и достойная мощность светового луча, при которой тьма эффективно рассеивается.

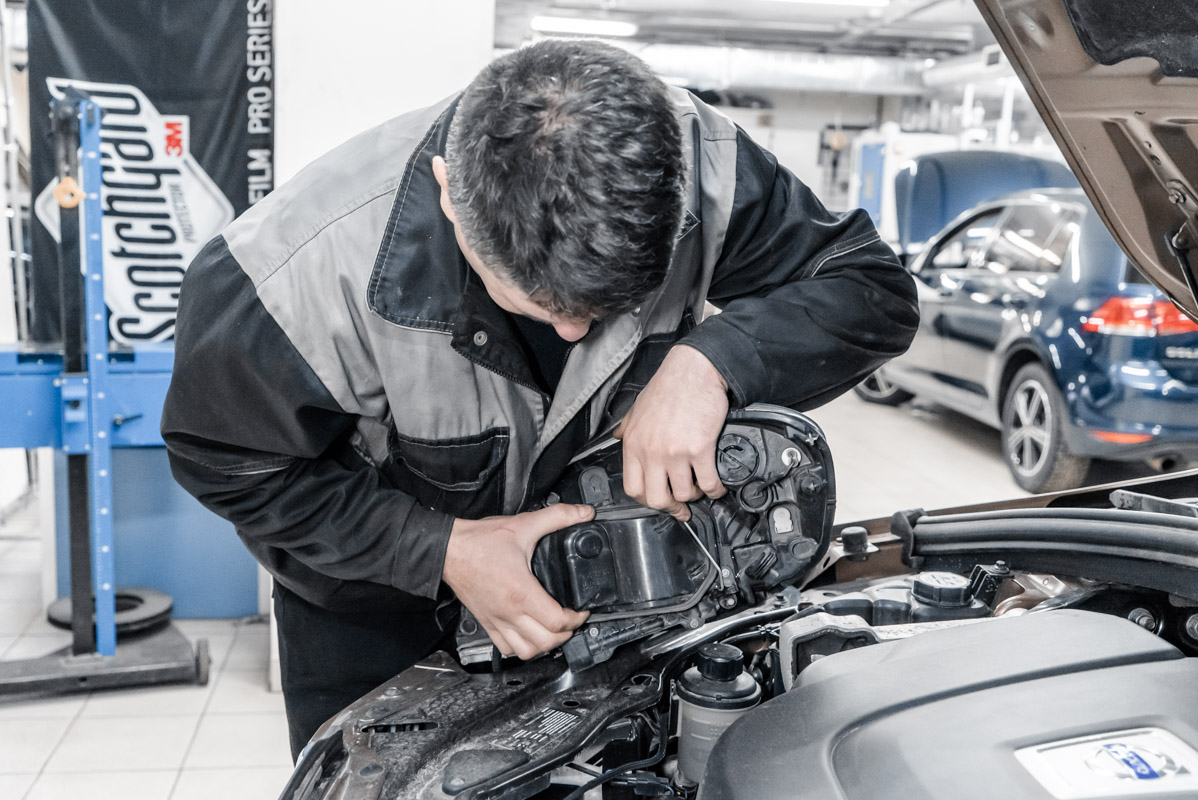

Замена ламп на демонтированных фарах.

И да, у нас продаются исключительно оригинальные ксеноновые лампы Осрам , которые можно проверить на сайте производителя с помощью специального проверочного кода. Не стоит в попытках сэкономить приобретать штатный ксенон на АлиЭкспрессе, так как там продаются некачественные лампы, способные сжечь блоги розжига ксенона.

Старая лампа и новые ксеноновые лампы.

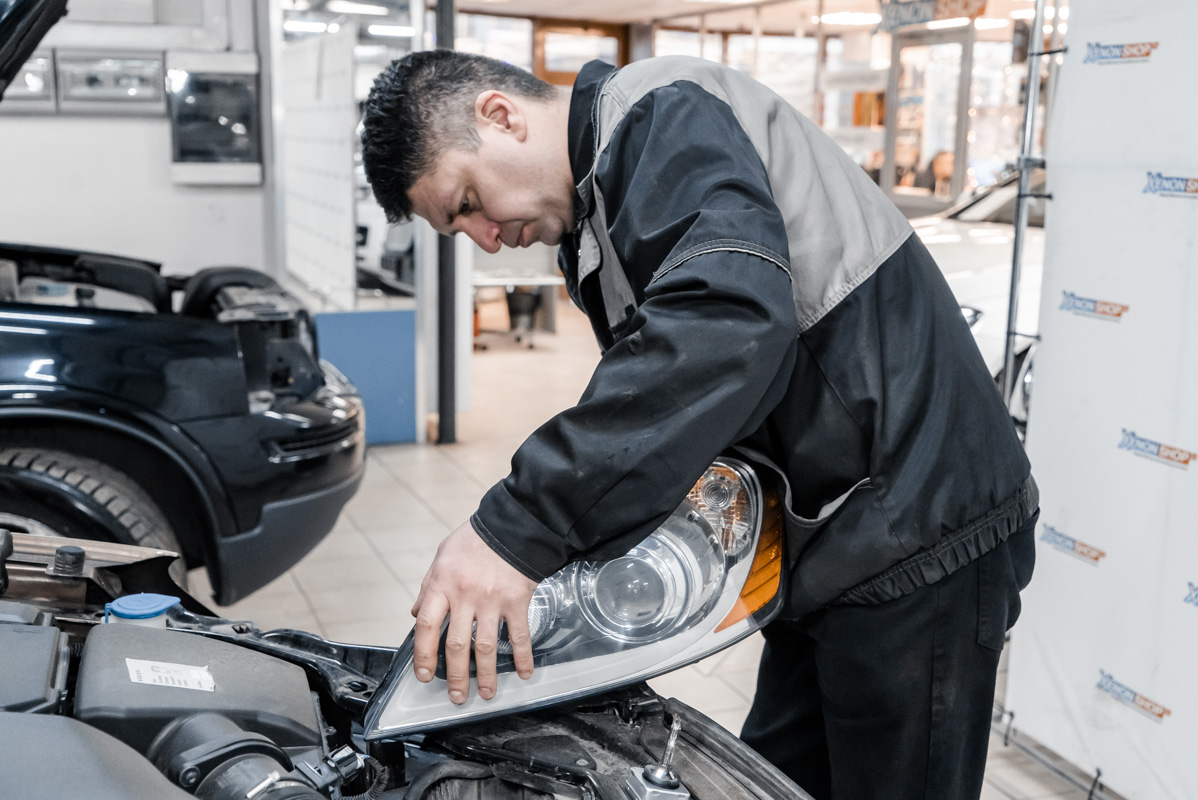

Замена ламп на Вольво ХС60 требует разбора лицевой части – необходимо демонтировать фары, так как через капот до задних стаканов не подлезть. Без необходимого опыта поменять лампы не получится, по времени такая работа занимает порядка 60 минут : снимаем фары, удаляем старый ксенон, устанавливаем на его место ксеноновые лампы Osram Night Breaker Laser D1S, после чего собираем автомобиль и смотрим на результат.

Итоговая светотеневая граница, свет фар и вид автомобиля после работы.

Хоть в исходном состоянии светотеневая граница была не в самом критичном состоянии, после замены ламп в фарах Volvo XC60 ближний свет стал в два раза ярче – СТГ плотная, широкая, а даже если вспомнить, что ксеноновые лампы Osram Night Breaker Laser D1S имеют повышенную яркость, то слепить встречных водителей они все равно не будут, так как боковая паразитная засветка отсекается непосредственно линзами в фарах.

• Клубные Автосервисы:
• Vadim777-(Войковская) • Миша S90-(Север) • borisych-(Юг) •

• Клубные услуги:
• • Запчасти для Вольво • Страхование • Клубные карты • Атрибутика • Сувенирка VOLVO •

• Партнеры:
• VOLVO CAR RUSSIA • Viamobile.Ru •

неисправность ближнего света.

неисправность ближнего света.

Итак, Volvo S40 2007 год 1.6 11000 км пробега, вчера всё ок, сегодня с утра на работу собираюсь и показывает

НЕИСПРАВНОСТЬ БЛИЖНЕГО СВЕТА. правая фара ближнего не горит. дальний, габариты, поворотники всё ок. а ближний НЕМА. Вот так вот.

В сервис звякнул сказали на Диагностику подъезжайте проверим лампа или проводка, в Обухов сразу сказали лампа.

Вопрос: "Попадает ли лампа под гарантию?" Если нет, но наверно легче самому поменять по видео от VOLVOCARS.COM, а то чувствую мне такой счётик нафиг выставят.

вот тут видео было. блин куда делось. Хм. но было всё довольно легко. =)))

лАМпа меняется в полминуты. ИМХО, в сервис ехать не стоит.
Купи лампочку в ближайшем автомаге и поменяй. Где-то тут на форуме была тема про то, какие лампы у нас стоят.

Лампа под гарантию не попадает.

Добавлено спустя 2 минуты 8 секунд:

от себя добавлю. примерно на таком же пробеге, тоже правая фара на ближнем отказалась гореть.

после мойки южной.

приехал в обухов, протёрли контакты и лампа загорелась. всё нормуль. но тенденция нехорошая!

хаха, даже забавно! Один в один фигня. Пробег около 13000, в остальном тоже самое. Я за 9 месяцев эксплуатации заменил уже 2 противотуманки и ближнюю фару. Записался на диагностику электропроводки. Не должны все эти лампочки так быстро перегорать. Противотуманки хватило вообще на 4000 км

Добавлено спустя 17 часов 24 минуты 8 секунд:
В общем результаты сегодняшней диагностики в независимости - замена всей блок фары по гарантии. Вот так то. Так что автору тоже советую записаться в сервис.

Итак, в Мусе сказали записываться нужно за 4 дня, в Обухов сказали записываться надо за 5 дней в Митино у нас ремонтная зона маленькая. поехал в Независимость на ленинградке.

Короче. провели диагностику. сказали фиг знает. контакт обуглился наверно был плохой.

Как-то там помутили и фара загорелась, но сказали таких контактов нет. ждать из Швеции недели 3. пока так гоняйте, как придёт на склад вам отзвонимся и заменем.

Комменты знакомых. или реально контакт фиговый или его не до конца вставили и он обуглился. или мож чё по-круче. типа ток там гуляет.

Читайте также:


• Какие лампочки в ваз 2104

• Замена лампочек тойота спасио

• Загорается лампочка ручника при движении опель астра h

• Opel astra j установка подсветки

• Не работает дальний свет фольксваген поло седан
