Замена лампочек отопителя форд фьюжн
Люблю межгород вечером или ночью(если не считать отсутствие разметки и неотрегулированные фары большинства встречных машин)
одно плохо — оказалось что в машине в блоке "управления климатом" (кондиционер, температура, скорость обдува, зона обдува) нет подсветки.
ну то есть совсем!
решено! надо менять лампочки.
легко сказать, да хрен сделаешь, если не знаешь как.
и так тянулось полгода.
а недавно я отдал машину на замену радиатора кондиционера и посмотреть тормоза (об этом будет отдельно)
и попросил — если хватит времени — замените лампочки
мне сказали — 100500р замена лампочек (О_о)
в общем решил всё же сделать сам.
и сегодня после рыбалки (я не рыбак, так для развлечения, как в тир походить) (начало было в 4 утра)
решил — пора менять лампы, достало!
ну а раз там надо вытаскивать магнитолу, то и ей займусь (верну родное ГУ)

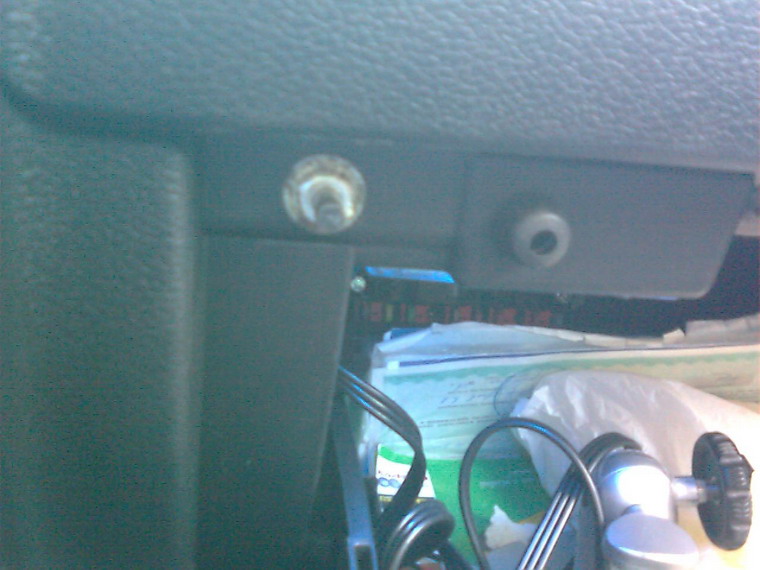

вытащил магнитолу, открутил 5 саморезов (4 крестовые и один торкс)
под магнитолой 2 самореза по бокам и один с торксом вглубине
и под кнопками и монетницей — еще по одному.
далее надо снять бардачок и декоративную заглушку в ногах пассажира.
это чтоб добраться до тросика регулировки температуры обдува.
сначала сдергиваем с рычага (1)
потом со страхом выломать — выдергиваем из кронштейна(2)
(сильно тянуть на себя и нажать на один или если получится два усика защелки)
чуть вытаскиваем на себя панель и аккуратно сдергиваем с защелок (внизу две)
выщелкиваем провода
аккуратно протягиваем кронштейн тросика через щели внутри торпеды, а не как на фото.
на этом фото тросик не трогайте, если не хотите сломать крепеж.
всё, эта хрень на руках
меняем лампочки и ставим обратно.
(одна лампочка 7 рублей, а перегорели. ВСЕ! все четыре! блин, как это вообще возможно? )
за тросик направления обдува можно не беспокоится. вытаскивается сам, а вставляется только одним образом, надо только попасть в направляющую.
(всё легко звучит когда уже сделал и знаешь как, а когда всё только началось — столько недоумения, что слов нет, ни цензурных, ни нецензурных)
в недрах панели у меня обнаружилась расческа, женская, плоская, розовая.
минус один дребезг внутри торпедо.
Хотел установить на прошлую машину, в которой тоже не было плавного выключения света, на тот момент не было в продаже (где-то 1-1.5 года назад)
Вот уже дано переделал свой временный колхозный вариант подсветки но на диодную полоску
Светит вот так, и главное плавно гаснет

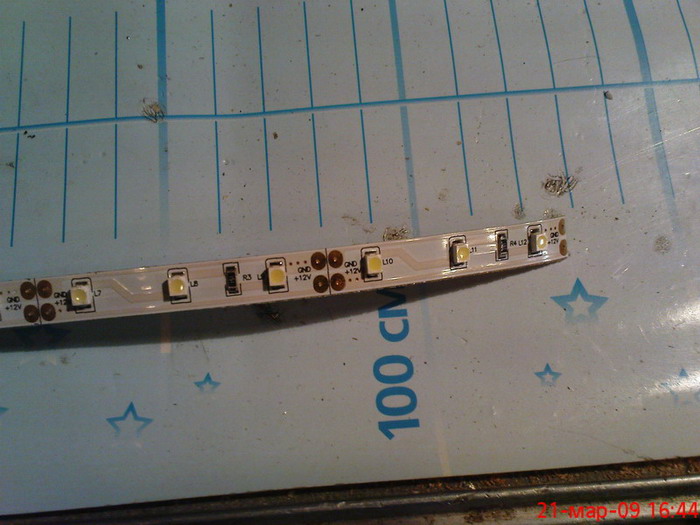

Справа тоже использовал диодную ленту (20 см = 12 белых диодов), крепил её через П-образную самодельную скобу к блоку предохранителей, чтоб площадь освещения была по-больше. На днях постараюсь с фоткать
Rollik
Основательно подошёл к вопросу.
А с бардачком не появилось решения проблемы?
Установил подсветку бардачка. Спустя без малого год, как тему стартанул =) Потребовались: плафон подсветки багажника от копейки, концевик, пол метра провода, двусторонний скотч и несколько мам. Всего на сумму рублей 100.
Концевик поставил на место одного из резиновых упоров, запитался от одного из предохранителей, мест, где заземляться,- на выбор. Сам плафон прилепил на скотч, т.к. крепиться саморезами очень неудобно, нагрузки на него всё равно никакой, а 4 Вт лампочка сильно не греется. Работы - если в первый раз и всё тщательно, то на 45 минут.
Теперь осталось поставить зеркальную лампочку в багажнике и подсвечивать больше нечего =)
13 авг уста 2010 24 авг уста 2010Интересно, уже поменял или ещё нет. По памяти, лампочка там стоит маленькая бесцокольная, диаметром приблизительно чуть больше спичечной головки. W2W вроде называется или W1,2 W. На классике такие ламы в подсветке кнопок стоят.
Как добраться точно не подскажу, не помню просто. Надо снимать облицовку в ногах пассажира, отстёгивать тросик положения заслонки печки. И вроде, сняв магнитолу, открутить пару тройку саморезов под торкс. Снять разъём с блока климата и достать его. Можно ещё попробовать сняв магнитолу поменять лампочку, но патрон в котором она сидит уж больно туго откручивается. Я когда снял пассатижами откручивал.
Вот тут много хороших фоток по снятию торпедо Фьюжена, там найдёшь фотки из которых станет ясно как снять блок климата. http://www.fusionclub.ru/forum/viewtopic.p. 74&t=200132
Н11 - лампа ближнего света.
Н7 - лампа дальнего света.
3457А - лампа поворотника.
Замена лампочек Форд Фьюжен.
И так, чтобы получить доступ к лампочкам дальнего света, нам в первую чередь нужно снять корпус фильтра воздушного, также мы избавимся от бачка расширительного, в котором находится жидкость охлаждающая, сторону нужно выбирать в зависимости от того, с какой стороны произошла поломка.
И так, первым действием мы выкручиваем болт на "семь", который удерживает бак.
Для того, чтобы заменить лампочку ближнего света, прокрутите колесо, также избавьтесь от крепящих элементов внутри арки колёсной. Край защиты выкрутите.
Меняем лампочки поворотника.
Лампочки поворотника располагаются в углу блока фары. Для того, чтобы заменить, нам нужно взяться за основание лампочки и прокрутите по направлению часовой стрелки на четверть оборота. Лампочку янтарную вытаскиваем из корпуса, замените её на новую, а после установите всё в обратной последовательности.
Меняем лампочки дальнего света.
Лампочка располагается в самом центре фары. После того, как вы обеспечили себе доступ, вам нужно демонтировать крышку пылезащитную, располагаемую сзади. Прокрутите лампочку, держась за основание на четверть оборота. Лампочку из фары достаньте, питание отсоедините. Установите всё в обратной последовательности.
Помните!
Что дотрагиваться до стёкл лампы ни в коем случае нельзя, иначе останутся следы и лампа прослужит вам намного меньше. В случае возникновения проблемы, мы рекомендуем вам смочить тряпочку спиртом и протереть стекло.
Меняем лампочки ближнего света
Лампа располагается в кромке блока фары на внешней стороне.Теперь вам нужно аккуратно отогнуть край защиты арки колёсной. Питание отсоединяем, фиксаторы сжимаем. Теперь разъём питания отсодиняем. Разъём подключаем к лампе, лампу вставляем и прокручиваем на четверть оборота по направлению часовой стрелки. Зафиксируйте.
Фара для автомобиля.
А так выглядит лампочка с другой стороны.
Лампочку прокручиваем на четверть оборота против направления часовой стрелки. Лампочку достаём.
Лампочку извлекаем, а новую устанавливаем обратно.
Лампочка дальнего света.
Защитная крышка лампочки.
Крышку мы демонтировали. Чтобы заменить лампочку действуйте по принципу расказаному выше.
Для замены лампы ближнего и дальнего света в блок-фаре выполните следующие операции.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Подденьте край уплотнительной манжеты (для наглядности данные операции показаны на снятой блок-фаре)…
3. …и снимите манжету.
4. Отсоедините от лампы колодку жгута проводов.
5. Выведите концы пружинного фиксатора из крючков на отражателе.
6. …откиньте фиксатор и выньте лампу.
Внимание! Не касайтесь пальцами колбы лампы, так как галогеновая лампа сильно нагревается и жировые пятна вызовут потемнение колбы. Берите лампу за колбу только в чистых перчатках или чистой тряпкой. Если на лампе все-таки остались жировые пятна, удалите их спиртом.
7. Вставьте новую лампу в отражатель и зафиксируйте ее пружинным держателем.
Для замены лампы габаритного света в блок-фаре выполните следующие операции.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Подденьте край уплотнительной манжеты (для наглядности данные операции показаны на снятой блок-фаре)…
3. …и снимите манжету.
4. Сожмите фиксаторы и извлеките патрон лампы габаритного света из отверстия в отражателе.
5. Извлеките лампу из патрона.
6. Вставьте в патрон новую лампу и установите его на место.
Для замены лампы указателя поворота в блок-фаре выполните следующие операции.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Поверните патрон лампы указателя поворота против часовой стрелки (для наглядности данные операции показаны на снятой блок-фаре)…
3. …и извлеките его из блок-фары.
Примечание. Патрон указателя поворота уплотнен резиновой прокладкой. Сильно обжатую, затвердевшую или надорванную прокладку замените.
4. Нажмите на лампу, поверните ее против часовой стрелки…
5. …и извлеките лампу указателя поворота из патрона.
6. Установите новую лампу в порядке, обратном снятию.
Для замены лампы бокового фонаря указателей поворота выполните следующие операции.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Снимите подкрылок переднего колеса с соответствующей стороны (см. «Снятие и установка брызговиков колес и подкрылков»).
3. Извлеките боковой фонарь указателя поворота из отверстия в крыле (см. «Замена бокового фонаря указателя поворота»).
4. Поверните патрон лампы против часовой стрелки…
5. …и извлеките его из фонаря указателя.
6. Извлеките лампу из патрона.
7. Вставьте новую лампу в патрон указателя и установите все ранее снятые детали в обратном порядке.
Для замены лампы противотуманной фары выполните следующие операции.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Снимите подкрылок переднего колеса с соответствующей стороны (см. «Снятие и установка брызговиков колес и подкрылков»).
3. Сожмите фиксатор…
4. …и отсоедините колодку жгута проводов от выводов лампы.
5. Поверните патрон лампы против часовой стрелки…
6. …и извлеките патрон с лампой из противотуманной фары.
7. Установите новую лампу и все ранее снятые детали в обратном порядке.
Для замены любой лампы в заднем фонаре выполните следующие операции.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
3. Аккуратно подденьте отверткой фиксаторы крепления основания фонаря к корпусу рассеивателя…
4. …и отсоедините основание фонаря от корпуса рассеивателя.
5. Поверните заменяемую лампу против часовой стрелки…
6. …и извлеките лампу.
7. Вставьте новую лампу в патрон и установите задний фонарь в обратном порядке.
8. Остальные лампы заменяйте аналогичным образом.
Для замены лампы в фонаре освещения номерного знака вам потребуется ключ TORX T20.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Выверните два винта крепления…
3. …извлеките рассеиватель из установочного отверстия…
4. …и, преодолев усилие пружинных контактов, выньте неисправную лампу.
5. Установите новую лампу и все ранее снятые детали в обратном порядке.
6. Аналогично замените лампу во втором фонаре освещения номерного знака.
Для замены лампы в дополнительном стоп-сигнале вам потребуется отвертка с плоским лезвием.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Снимите резиновые заглушки.
3. Аккуратно надавите отверткой на фиксаторы, расположенные в отверстиях, извлеките дополнительный стоп-сигнал из его установочного отверстия…
4. …и выньте лампу из патрона.
5. Вставьте в патрон новую лампу.
6. Установите на место дополнительный стоп-сигнал, преодолевая сопротивление фиксаторов его крепления.
Для замены лампы в переднем плафоне освещения салона вам потребуется отвертка с плоским лезвием.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Отожмите отверткой фиксаторы рассеивателя плафона…
3. …и снимите рассеиватель.
4. Отожмите пружинный контакт и извлеките лампу освещения салона.
5. Вставьте новую лампу.
6. Для замены лампы индивидуального освещения мест водителя и пассажира выполните пп. 1–3. Затем, поворачивая лампу в патроне, извлеките ее.
7. Установите новую лампу и рассеиватель плафона в обратном порядке.
Для замены лампы в заднем плафоне освещения салона вам потребуется отвертка с плоским лезвием.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Преодолевая усилие фиксатора, извлеките плафон из отверстия в кузове автомобиля (при необходимости подденьте его отверткой).
3. Отожмите фиксаторы крепления отражателя…
4. …снимите отражатель…
5. …и, преодолевая сопротивление пружинных контактов плафона, извлеките лампу.
6. Установите новую лампу и все ранее снятые детали в обратном порядке.
Для замены лампы в плафоне освещения багажника вам потребуется отвертка с плоским лезвием.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Подденьте отверткой фиксатор плафона, извлеките плафон…
3. …и выньте лампу.
4. Установите новую лампу и все ранее снятые детали в обратном порядке.
Замена ламп на Ford Fusion
Как снять центральную панель и заменить лампочки в блоке климата
Замена ламп панели управления климатом Ford Fusion
Очень точный и простой инструктаж Замена лампочек передних фар. Ford Mondeo MK5
Для замены лампы ближнего и дальнего света в блок-фаре выполните следующие операции.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Подденьте край уплотнительной манжеты (для наглядности данные операции показаны на снятой блок-фаре)…
3. …и снимите манжету.
4. Отсоедините от лампы колодку жгута проводов.
5. Выведите концы пружинного фиксатора из крючков на отражателе.
6. …откиньте фиксатор и выньте лампу.
Не касайтесь пальцами колбы лампы, так как галогеновая лампа сильно нагревается и жировые пятна вызовут потемнение колбы. Берите лампу за колбу только в чистых перчатках или чистой тряпкой. Если на лампе все-таки остались жировые пятна, удалите их спиртом.
7. Вставьте новую лампу в отражатель и зафиксируйте ее пружинным держателем.
Для замены лампы габаритного света в блок-фаре выполните следующие операции.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Подденьте край уплотнительной манжеты (для наглядности данные операции показаны на снятой блок-фаре)…
3. …и снимите манжету.
4. Сожмите фиксаторы и извлеките патрон лампы габаритного света из отверстия в отражателе.
5. Извлеките лампу из патрона.
6. Вставьте в патрон новую лампу и установите его на место.
Для замены лампы указателя поворота в блок-фаре выполните следующие операции.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Поверните патрон лампы указателя поворота против часовой стрелки (для наглядности данные операции показаны на снятой блок-фаре)…
3. …и извлеките его из блок-фары.
Патрон указателя поворота уплотнен резиновой прокладкой. Сильно обжатую, затвердевшую или надорванную прокладку замените.
4. Нажмите на лампу, поверните ее против часовой стрелки…
5. …и извлеките лампу указателя поворота из патрона.
6. Установите новую лампу в порядке, обратном снятию.
Для замены лампы бокового фонаря указателей поворота выполните следующие операции.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Снимите подкрылок переднего колеса с соответствующей стороны (см. «Снятие и установка брызговиков колес и подкрылков»).
3. Извлеките боковой фонарь указателя поворота из отверстия в крыле (см. «Замена бокового фонаря указателя поворота» ).
4. Поверните патрон лампы против часовой стрелки…
5. …и извлеките его из фонаря указателя.
6. Извлеките лампу из патрона.
7. Вставьте новую лампу в патрон указателя и установите все ранее снятые детали в обратном порядке.
Для замены лампы противотуманной фары выполните следующие операции.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Снимите подкрылок переднего колеса с соответствующей стороны (см. «Снятие и установка брызговиков колес и подкрылков»).
3. Сожмите фиксатор…
4. …и отсоедините колодку жгута проводов от выводов лампы.
5. Поверните патрон лампы против часовой стрелки…
6. …и извлеките патрон с лампой из противотуманной фары.
7. Установите новую лампу и все ранее снятые детали в обратном порядке.
Для замены любой лампы в заднем фонаре выполните следующие операции.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
3. Аккуратно подденьте отверткой фиксаторы крепления основания фонаря к корпусу рассеивателя…
4. …и отсоедините основание фонаря от корпуса рассеивателя.
5. Поверните заменяемую лампу против часовой стрелки…
6. …и извлеките лампу.
7. Вставьте новую лампу в патрон и установите задний фонарь в обратном порядке.
8. Остальные лампы заменяйте аналогичным образом.
Для замены лампы в фонаре освещения номерного знака вам потребуется ключ TORX T20.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Выверните два винта крепления…
3. …извлеките рассеиватель из установочного отверстия…
4. …и, преодолев усилие пружинных контактов, выньте неисправную лампу.
5. Установите новую лампу и все ранее снятые детали в обратном порядке.
6. Аналогично замените лампу во втором фонаре освещения номерного знака.
Для замены лампы в дополнительном стоп-сигнале вам потребуется отвертка с плоским лезвием.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Снимите резиновые заглушки.
3. Аккуратно надавите отверткой на фиксаторы, расположенные в отверстиях, извлеките дополнительный стоп-сигнал из его установочного отверстия…
4. …и выньте лампу из патрона.
5. Вставьте в патрон новую лампу.
6. Установите на место дополнительный стоп-сигнал, преодолевая сопротивление фиксаторов его крепления.
Для замены лампы в переднем плафоне освещения салона вам потребуется отвертка с плоским лезвием.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Отожмите отверткой фиксаторы рассеивателя плафона…
3. …и снимите рассеиватель.
4. Отожмите пружинный контакт и извлеките лампу освещения салона.
5. Вставьте новую лампу.
6. Для замены лампы индивидуального освещения мест водителя и пассажира выполните пп. 1–3. Затем, поворачивая лампу в патроне, извлеките ее.
7. Установите новую лампу и рассеиватель плафона в обратном порядке.
Для замены лампы в заднем плафоне освещения салона вам потребуется отвертка с плоским лезвием.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Преодолевая усилие фиксатора, извлеките плафон из отверстия в кузове автомобиля (при необходимости подденьте его отверткой).
3. Отожмите фиксаторы крепления отражателя…
4. …снимите отражатель…
5. …и, преодолевая сопротивление пружинных контактов плафона, извлеките лампу.
6. Установите новую лампу и все ранее снятые детали в обратном порядке.
Для замены лампы в плафоне освещения багажника вам потребуется отвертка с плоским лезвием.
Читайте также:
