Установка дополнительных фар ближнего света на камаз 5490
На Камазах с пластиковым «рестайлинговым» обвесом типа 63501, 65115 или 5460 на бампере установлены блок фары нового образца компании «Автоуниверсал 21 век». Блок- фара имеет очень хорошие технические характеристики, но при неправильной эксплуатации быстро выходит из строя. Например, при установке ламп большей мощности линзы быстро выгорают. Вторая причина в стекле. Вернее на данной фаре изготовитель устанавливает оргстекло. При частом протирании без жидкости оно тоже приходит в негодность. Результат этих причин один- плохая видимость дороги в темное время. Фару надо менять. Средняя цена такой рестайлинговой фары 4,5 тысячи рублей (Китай немного дешевле).
В связи с этим встал вопрос, можно ли установить вместо рестайлинговой или интегральной фары обычную, квадратную и повторитель УП1 (полукруглый).
Конструкция рестайлинговых бамперов имеют особенность в том, что блок- фара, которая изготовлена уже вместе с поворотником, устанавливается не на железный каркас, как в предыдущих моделях, а на пластиковую облицовку буфера, которая уже потом крепится к металлической балке. Поэтому, если квадратную фару как-то и можно поставить, то поворотник уже не получится.
На сегодняшний день есть решение. В продаже www.kabinkam.ru появилась рамка фары нового образца.
Итак, как заменить фару с линзой на "обычную" ? Готовим бампер:
1) Снимаем панель бампера с камаза, не забываем, что сбоков она крепится к щиткам подножки.
2) Откручиваем блок-фары ( каждая крепится на 4 болта М6х16).
3) Готовим сборочный комплект для установки: а) фара квадратная- 2шт. б) рамка фар нового образца в) повторитель УП-1 (полукруглый)- 2шт. г) болт М 6х16 (уже есть), добавим 12 грайверов и 12 гаек М6
4) Собираем «свою» блок-фару. Обращаем внимание на то, что фара и поворотник должны располагаться между пластиковой панелью и рамкой. Так же не забываем соблюдать верх/низ (на левые и правые они не делятся).
5) Приворачиваем новые фары к панели бампера.
Бампер готов! Ставим его на камаз.
Остался последний штрих- подключение. Для этого можно поставить пучок 53225 , или отрезать рестайлинговые фишки и установить с бампера 53205 + на фару и поворотник.
Из возможных ошибок хочется отметить один момент - если на бампер сначала установить рамку, а потом только фару и просунуть поворотник, у Вас тоже все получится, но появятся большие щели, и поворотник будет неестественно выступать вперед фары (кстати, такую ошибку допускали даже опытные работники сервисов). И еще одно, когда ставите белый повторитель с желтой лампой, помните – краска на дешевой лампочке быстро выгорает, свет будет белый и тусклый. Смотрится – не очень!
Рамку фары нового образца, а так же все что вы увидели можно заказать на нашем сайте в интернет магазине www.kabinkam.ru .
Схемы запчастей предназначены для справочных целей! Мы продаем не все запчасти от 5490-3711001-10 Установка фар на КамАЗ-5490, представленные в этом списке.
Если в правой колонке есть ссылка «Показать цены» — эти запчасти от «5490-3711001-10 Установка фар» есть в продаже. Наличие на складах по деталям с ценой смотрите в карточке товара.
Если в правой колонке нет ссылки «Показать стоимость» — такие детали мы не продаем и заказы на них не принимаем.
Нет в наличии:
| № | Код детали | Наименование | Информация о детали | |
| 5490-3711001-10 | Установка фар | Количество 1 Модель 5490 Группа Электрооборудование Подгруппа Фары Порядковый номер детали 001 Дополнительно Не взаимозаменяема с деталью, выпущенной ранее под этим же номером | Нет в наличии | |
| 5 | 5490-3711020 | Кронштейн | Количество 2 Модель 5490 Группа Электрооборудование Подгруппа Фары Порядковый номер детали 020 | Нет в наличии |
| 10 | 5490-3711022 | Кронштейн | Количество 2 Модель 5490 Группа Электрооборудование Подгруппа Фары Порядковый номер детали 022 | Нет в наличии |
| 15 | 5490-3711023 | Кронштейн | Количество 2 Модель 5490 Группа Электрооборудование Подгруппа Фары Порядковый номер детали 023 | Нет в наличии |
| 20 | 1/32694/01 | Винт М4-6gх18 | Количество 8 Примечание Табл.ВАЗ 14142 Крепежная деталь да Материал сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2) Покрытие цинкование | Нет в наличии |
| 25 | 1/11953/77 | Шайба 4 пружинная | Количество 8 Примечание Табл. ВАЗ 10188 Крепежная деталь да Материал другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь Покрытие специальное покрытие | Нет в наличии |
| 30 | 1/09021/21 | Болт М6-6gх14 | Количество 4 Примечание Табл. ВАЗ 10312 Крепежная деталь да Материал сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2) Покрытие цинкование | Нет в наличии |
| 35 | 1/05164/77 | Шайба 6 пружинная | Количество 4 Примечание Табл. ВАЗ 10188 Крепежная деталь да Материал другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь Покрытие специальное покрытие | Нет в наличии |
| 40 | 1/58962/11 | Гайка ЕМ6-6Н | Количество 4 Примечание Табл. ВАЗ 10112 Крепежная деталь да Материал сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2) Покрытие цинкование | Нет в наличии |
| 45 | 1/05168/77 | Шайба 10 пружинная | Количество 4 Примечание Табл. ВАЗ 10188 Крепежная деталь да Материал другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь Покрытие специальное покрытие | Нет в наличии |
| 55 | 45104371100901 | Фара правая | Количество 1 Примечание БФ1-3775 Группа Лебедка Подгруппа 4510 Порядковый номер детали 437 Дополнительно Не взаимозаменяема с деталью, выпущенной ранее под этим же номером | Нет в наличии |
| 60 | 45104371100902 | Фара левая | Количество 1 Примечание БФ2-3775 Группа Лебедка Подгруппа 4510 Порядковый номер детали 437 Дополнительно Не взаимозаменяема с деталью, выпущенной ранее под этим же номером | Нет в наличии |
Не можете найти необходимую деталь из группы 5490-3711001-10 Установка фар на КамАЗ-5490?
Проконсультируйтесь у наших специалистов по телефону 8-800-700-19-88 или по эл. почте [email protected].
Мы обязательно вам поможем!
ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.
| Номер | 5490-3711001-10 |
| Наименование | Установка фар |
| Кол-во на "Количество" | 1 |
| Модель | 5490 |
| Группа | Электрооборудование |
| Подгруппа | Фары |
| Порядковый номер детали | 001 |
| Дополнительно | Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
Номер детали на чертеже:
Установка фар
Заводской номер: 5490-3711001-10 Количество на модель: 1
| Номер | 5490-3711020 |
| Наименование | Кронштейн |
| Кол-во на "Количество" | 2 |
| Модель | 5490 |
| Группа | Электрооборудование |
| Подгруппа | Фары |
| Порядковый номер детали | 020 |
Номер детали на чертеже:
Кронштейн
Заводской номер: 5490-3711020 Количество на модель: 2
| Номер | 5490-3711022 |
| Наименование | Кронштейн |
| Кол-во на "Количество" | 2 |
| Модель | 5490 |
| Группа | Электрооборудование |
| Подгруппа | Фары |
| Порядковый номер детали | 022 |
Номер детали на чертеже:
Кронштейн
Заводской номер: 5490-3711022 Количество на модель: 2
| Номер | 5490-3711023 |
| Наименование | Кронштейн |
| Кол-во на "Количество" | 2 |
| Модель | 5490 |
| Группа | Электрооборудование |
| Подгруппа | Фары |
| Порядковый номер детали | 023 |
Номер детали на чертеже:
Кронштейн
Заводской номер: 5490-3711023 Количество на модель: 2
| Номер | 1/32694/01 |
| Наименование | Винт М4-6gх18 |
| Кол-во на "Количество" | 8 |
| Крепежная деталь | да |
| Материал | сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2) |
| Покрытие | цинкование |
Номер детали на чертеже:
Винт М4-6gх18
Заводской номер: 1/32694/01 Количество на модель: 8
| Номер | 1/11953/77 |
| Наименование | Шайба 4 пружинная |
| Кол-во на "Количество" | 8 |
| Крепежная деталь | да |
| Материал | другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь |
| Покрытие | специальное покрытие |
Номер детали на чертеже:
Шайба 4 пружинная
Заводской номер: 1/11953/77 Количество на модель: 8
| Номер | 1/09021/21 |
| Наименование | Болт М6-6gх14 |
| Кол-во на "Количество" | 4 |
| Крепежная деталь | да |
| Материал | сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2) |
| Покрытие | цинкование |
Номер детали на чертеже:
Болт М6-6gх14
Заводской номер: 1/09021/21 Количество на модель: 4
На складах : 210 шт.
На складах : 31 шт.
КАМАЗ
На складах : Под заказ
| Номер | 1/05164/77 |
| Наименование | Шайба 6 пружинная |
| Кол-во на "Количество" | 4 |
| Крепежная деталь | да |
| Материал | другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь |
| Покрытие | специальное покрытие |
Номер детали на чертеже:
Шайба 6 пружинная
Заводской номер: 1/05164/77 Количество на модель: 4

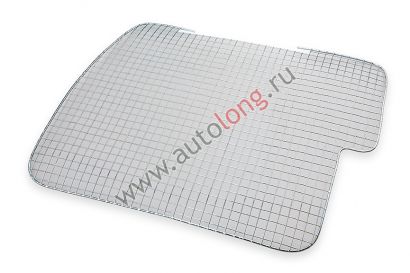

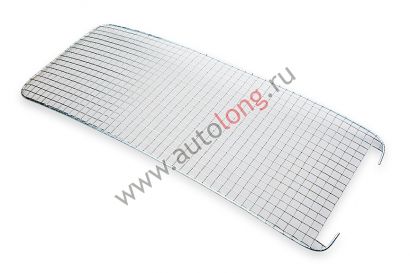

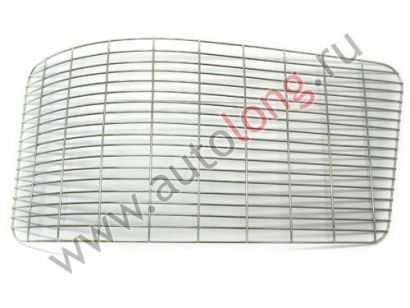

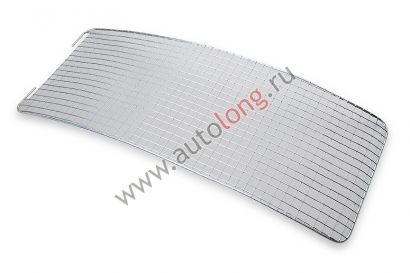

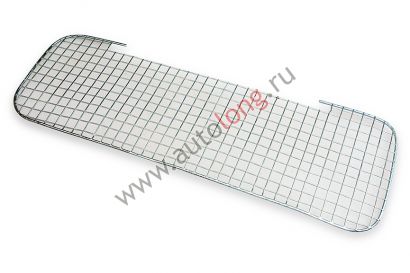

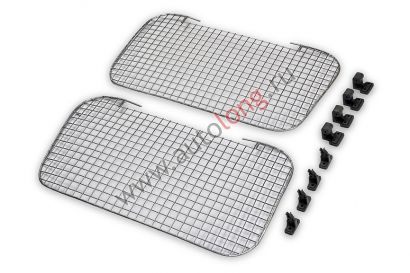

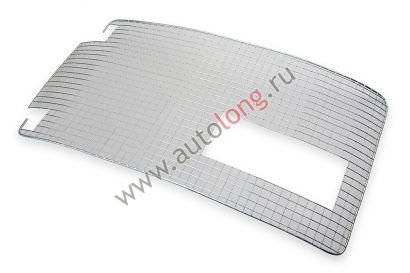

Защита фар на автомобили ЕВРО КАМАЗ 5490 помогает избежать трещин и сколов, которые могут возникнуть на фарах от летящих с дороги маленьких камней и мусора. Свет фар при этом не искажается.
Характеристики
Центральный склад
Кущевка
Кущевка 2
Шахты
Аналоги
Вместе с этим заказывают
Другие товары в категории Защита фар
Узнать о поступлении
Укажите необходимое кол-во, чтобы получить уведомление о поступлении товара
Что делать, если в коробке нет документов на поставку?
Сейчас документы приклеиваются к стенке одной из коробок с внешней стороны в конверте А4.
Почему оптовые и розничные покупатели выбирают Автолонг?
Основные преимущества работы с Autolong.ru:
- Самый широкий ассортимент и наличие на складе.
- Одни из самых лояльных принципов работы с браком и разного рода рекламациями. Отдельно стоит сказать, что на линейки продукции под торговой маркой "Автолонг"распространяется расширенная гарантия до года включительно!
- Удобный личный кабинет на сайте и лист ожидания, который проинформирует Вас о появлении товаров, ранее Вас интересовавших.
- Официальная продажа с НДС и всеми необходимыми сопроводительными документами.
- Бесплатное SMS и E-mail информирование о статусе Вашего заказа.
- Бесплатная доставка Вашего заказа до терминалов ТК Деловые Линии, Байкал-Сервис, ПЭК, Энергия. Независимо от веса и объема!
- Оперативная отгрузка. Заказы, отправляемые транспортными компаниями отгружаются в течении двух-трех рабочих дней. Заказы, передаваемые Покупателю самовывозом отгружаются день в день.
- Предпринимателям, только собирающимся открыть магазин с аксессуарами для грузовиков, мы дадим квалифицированную консультацию по формированию ассортимента, исходя из местоположения магазина и текущего сезона
Документы необходимые при перевозке грузов
При перевозке грузов автомобильным транспортом водитель должен иметь соответствующий набор документов. В первую очередь, это товарно-транспортная накладная. В этом документе определены отношения между отправителем и получателем груза. Таким образом, накладная служит, в частности, для списания продукции со склада грузоотправителя и оприходования ее на склад получателя. Также в товарно-транспортной накладной определены отношения между грузоотправителем и службой доставки груза, которая осуществляет перевозку на данном транспорте. Эта часть документа используется для учета предоставляемых транспортных услуг и расчетов за оказанные услуги. Товарно-транспортная накладная должна быть оформлена в нескольких экземплярах. Один экземпляр всегда остается у грузоотправителя, другие, заверяемые подписями и печатями, вручаются водителю. Водитель сдает один из экземпляров грузополучателю а остальные служат основанием для расчетов за грузоперевозку. При перевозке грузов автомобильным транспортом необходимо наличие путевого листа, оформленного в соответствии с требованиями российского законодательства. У водителя, осуществляющего перевозку, должна быть в наличии копия его трудового договора.
Как оформить заказ на сайте?
В свободное время устанавливаю мелочевку. Купил с алиэкспресс магнитолу с блютус и громкой связью по распродаже за 1100.
От штекера магнитолы в камазе отрезал провода 24в(красный и желтый) и примотал к ним соплю от штекера на рацию(там 12в)
Осталось докупить переходник для антенны.
Ездить стало веселей, на стоянке фильмы смотришь со звуком из колонок. Удобно. Громкая связь на стоянке хорошо работает, а на ходу шум от мотора больше слышен, чем голос.
В планах вывести микрофон как на Скании- на подголовник кресла.
Купил холодильник от скании R-ки на авито за 30. По размеру идеально входит. Пусть дорого, но он себя окупит. Да и на своем здоровье не экономят.2 отсека в нем(холодильник и морозилка). При установке опять вспомнил сборщиков с завода камаза- оставили грязные следы от ботинок под коробом, в котором лежали проушины. Под холодильник сделал каркас из доски-вагонки, а к ней уже прикрутил кронштейны холодильника. Нижние доски просверлил и прикрутил к закладным гайкам крепления выкинутого короба
Вывел проводку из под панели. Ниже блока предохранителей находятся 2 контактных болта. Подцепил к проводам клеммы под болт м8 и прикрутил к ним.
Немного повозился с автономкой -дело в том, что сзади холодильника проходит гофра горячего воздуха от автономки, которая дует за водительским сиденьем. От нее холодильник бы перегревался. Пришлось заглушить эту сторону и убрать гофру. Автономка теперь дует только за пассажирское сиденье.
Подключил продувочный пистолет от трубки, идущей на сиденье водителя, разрезал и вставил фитинг-тройник. С фитингом пришлось повозиться- китайский пластиковый фитинг шипел напроход. Поставил металлический резьбовой Т-образный фитинг и шипение прекратилось.
Следующий шаг-рация. Купил антенну-вичку, уголок для её крепежа, наконечник провода(родной запаян и при протяжке провода его надо обрезать).
Провозился пару часов с протягиванием провода. В кабину провод заводится под вертикальной пластиковой накладкой спереди левой двери. В самом верху под ней резиновая заглушка. Достаем ее, прорезаем в ней дырку и вставляем провод, приматываем изолентой конец провода к вичке антенны и просовываем через это отверстие, ловим его в кабине и придерживая провод выдергиваем вичку.
Поставил саму рацию. Корпус рации притянул хомутами к коробам для установки тахографа и магнитолы.
Следующее-убрать провода тройника прикуривателя с панели. Вывел тройник к лобовому стеклу.
Провод проложил под резинкой между стеклом и панелью и под панелью подцепил к штекеру прикуривателя. Тепепь болтающихся проводов на панели нет
С бывшей машины принес умывальник-канистру из под мочевины с краником в крышке. Думал куда его поставить на камаза. За кабину поставить не получается -будет задевать прицепом на поворотах. Решил ставить на отбойник с правой стороны.
За неимением других материалов в дороге распилил доску с обрешетки прицепа на короб под нее.
Получилось колхозно, но на первое время пойдет. Лучше, чем ничего.
Консультировался по телефону и делал все самостоятельно. Сложного ничего нет, под силу каждому сделать. В планах сделать второй спальник, чтобы летом брать сына в рейсы. Только пока не решил с каркасом кровати. Штатный слишком дорого-буду изобретать велосипед. 3 варианта:
1.взять с разборки с любой модели и переварить под нужные размеры
2. Сварить каркас из профильной трубы
3. Вырезать лобзиком из толстой фанеры
Буду думать
