фонарь освещения багажного отделения Отсоедините фонарь ба.

фонарь освещения багажного

Отсоедините фонарь багажного отделе-

ния 5 с помощью инструмента типа от-

вертки с плоским лезвием, установив его

под фонарем с левой стороны.

Разъедините разъем фонаря.
Нажмите на фиксатор 6, чтобы отсоеди-

нить рассеиватель 8 и получить доступ к

лампе 7.
Тип лампы: W5W.

ОСВЕЩЕНИЕ САлОНА: замена ламп

Лампы находятся под давле-

нием и могут взорваться при

замене.
Это может стать причиной

фонарь освещения вещевого

ящика 4

Обратитесь на сервисную станцию ком-

ОСВЕЩЕНИЕ САлОНА: замена ламп .

ОСВЕЩЕНИЕ САлОНА: замена ламп

Внутри лампы находятся

под давлением и могут взор-

ваться при замене.
Это может стать причиной

Передние фонари подсветки

зоны для ног 9

Фонари установлены под вещевым

ящиком или под рулевой колонкой.
Извлеките соответствующую лампу.
Тип лампы: W5W.

Предохранители, 12 a

Для закрывания блока предохранителей

вставьте на место вещевой ящик A, начи-

блок предохранителей 2

Если электрическое устройство не рабо-

тает, проверьте состояние плавких предо-

Откройте вещевой ящик A. Нажмите на

фиксатор 1, чтобы сдвинуть его, затем

потяните на себя, чтобы отсоединить.

Отыщите соответствующий предохрани-

тель, сверяясь с этикеткой на обратной

стороне вещевого ящика A и с таблицей

предохранителей на следующей стра-

Щипцы 3 и запасные

предохранители

С обратной стороны крышки A имеются

щипцы 3 и запасные предохранители.
Извлеките предохранитель с помощью

щипцов 3, затем сдвиньте предохрани-

тель вбок, чтобы вытащить его их щипцов.
Не рекомендуется использовать незаня-

тые гнезда для предохранителей.

В соответствии с местным законо-

дательством из соображений без-

опасности рекомендуем Вам заранее

приобрести на сервисной станции

набор с комплектом ламп и предохра-

предохранитель и при не-

замените его

обязательно новым, имею-

щим тот же номинал.
Предохранитель с большим значе-

нием номинального тока может вы-

звать перегрев электрической сети

(риск возникновения пожара) в случае

чрезмерного потребления электриче-

ской энергии оборудованием.

ПРЕДОхРАНИТЕлИ

Чтобы заменить предохранитель, Вы

должны предварительно остановить

двигатель, извлечь карту RENAULT из

считывающего устройства и выклю-

чить все электроприборы.

Некоторые цепи защищены предохра.

ПРЕДОхРАНИТЕлИ

Некоторые цепи защищены предохра-

нителями, находящимися в моторном

отсеке, в блоке предохранителей B.
Поэтому, ввиду затрудненного доступа

к ним, рекомендуется обращаться для

замены предохранителей в блоке B на

сервисную станцию компании-произво-

Внутреннее зеркало зад-

Заднее стекло с обогревом

тивный блок в салоне

емники передних дверей

Сиденья с подогревом

Крышка багажного отделе-

устройства
Регулировка сиденья пере-

днего пассажира назад

ABS/ESP
Лючок заливной горловины

Передние сиденья с элек-

Розетка для дополнитель-

Регулировка света фар в

вертикальной плоскости
Солнцезащитная шторка

заднего стекла с электро-

Назначение предохранителей (наличие предохранителей зависит от комплектации

Дополнительное оборудование отмечается звездочкой «*» на этикетке.

Аккумуляторная батарея: устранение неисправностей

Во избежание искрения

– перед подсоединением и отсоедине-

нием аккумуляторной батареи убеди-

тесь, что потребители электроэнергии

– во время зарядки выключайте заряд-

ное устройство перед его отсоедине-

нием от аккумуляторной батареи.;

– не помещайте металлические пред-

меты на аккумуляторную батарею: это

может привести к короткому замыка-

нию между ее выводами;

– чтобы отключить аккумуляторную ба-

тарею, подождите не менее одной

минуты после выключения зажигания;

– после установки тщательно подсоеди-

ните провода аккумуляторной батареи.

АККУмУляТОРНАя бАТАРЕя: устранение неисправностей

При работе с аккумуляторной батареей будьте осторожны, так как в ней со-

держится раствор серной кислоты. Не допускайте попадания электролита на

кожу и в глаза. Если это все же произойдет, тщательно промойте пораженный

участок большим количеством воды. При необходимости обратитесь к врачу.

Во избежание взрыва газов не используйте источники открытого огня, искрения и на-

гревательные приборы в непосредственной близости от аккумуляторной батареи.
Будьте осторожны при выполнении работ вблизи двигателя: он может быть горячим.

А также помните, что вентилятор системы охлаждения может включиться в любой

момент.
Это может стать причиной травмы.

батареи требуют подзарядки

по особой методике. По дан-

ному вопросу обращайтесь

на сервисную станцию компании-про-

изводителя.
Избегайте источников искр вблизи ак-

кумуляторной батареи во избежание

взрыва и производите заряд батареи

в хорошо проветриваемом помеще-

нии.
Существует опасность получения тя-

Запуск двигателя от

аккумуляторной батареи

другого автомобиля

Если для запуска двигателя Вам нужно

использовать аккумуляторную батарею

другого автомобиля, приобретите на сер-

висной станции компании-производителя

соответствующие провода (обратите вни-

мание на их сечение). Если они у Вас уже

есть, проверьте их состояние.
Обе аккумуляторные батареи должны

иметь одинаковое номинальное на-

пряжение: 12 В. Питающая аккумулятор-

ная батарея должна иметь емкость (ам-

перчасы, А·ч), по меньшей мере равную

емкости разряженной батареи.

Подключение зарядного

Зарядное устройство должно быть со-

вместимо с аккумуляторной батареей

с номинальным напряжением 12 В.
Следуйте инструкции изготовителя по

Хотите улучшить свет своего автомобиля? Тогда обращайтесь к нам в автосервис на «Мельникова, 5», где мы готовы решить любые вопросы по автосвету и иному детейлингу.

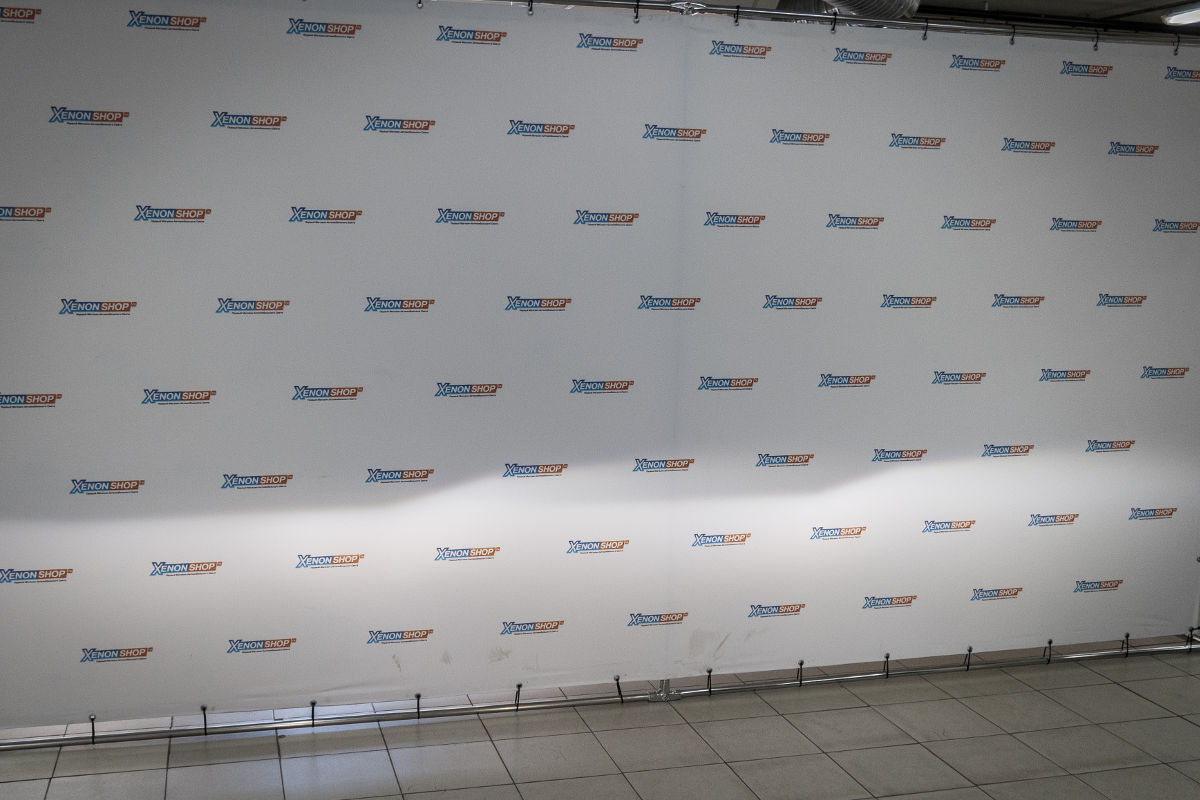

Исходная светотеневая граница и вид автомобиля до начала работ.

Демонтаж фар с автомобиля.

Новые лампы и их монтаж в разобранную фару.

Уже после утверждения работ по машине клиент попросил нас заменить штатные галогенные противотуманки на новые светодиодные Osram LEDriving FOG (LEDFOG101), светящие температурой 6000К.

Монтаж фар на автомобиль.

Как видите, комплекс брендов Philips и Osram сразу говорит о том, что результат будет отличным. Мы зафиксировали исходную светотеневую границу автомобиля до чистки би-ксеноновых линз и замены ламп, чтобы потом посмотреть на итоговый результат и восхититься отменным светом в сравнении.

Тестирование света после установки фар.

Для работы нам потребовалось демонтировать бампер Renault Latitude и снять фары. Далее фары по очереди отправляются в промышленную печь, чтобы растопить герметик, удерживающий стекло фары на ее основании.

Вид фар с чистыми линзами и новыми лампами.

Регулировка светотеневой границы линз.

Разобрав фару и сняв линзу, мы прочистили ее, а после установили обратно с новой ксеноновой лампой Philips X-tremeVision Gen D1S, после чего поставили лампу Osram Night Breaker Unlimited H1 в ближний свет, новые габариты и загерметизировали фару температурным герметиком.

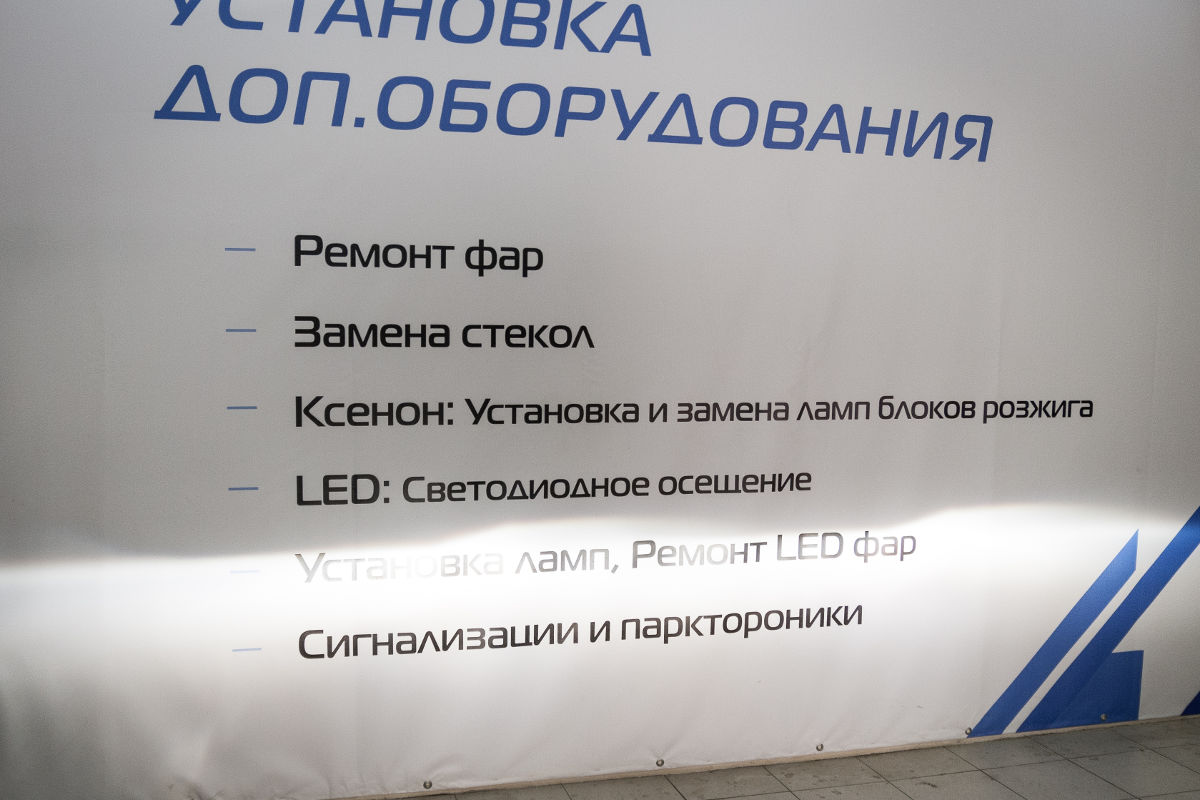

Светотеневая граница с новыми лампами и ПТФ (справа).

Пока головные фары сохнут, мы работаем с противотуманками – сняли старые, поставили новые. А как только герметик на фарах затвердел, мы произвели их монтаж обратно на автомобиль. Осталось только отрегулировать светотеневую границу , чтобы она была ровной и без насечек.

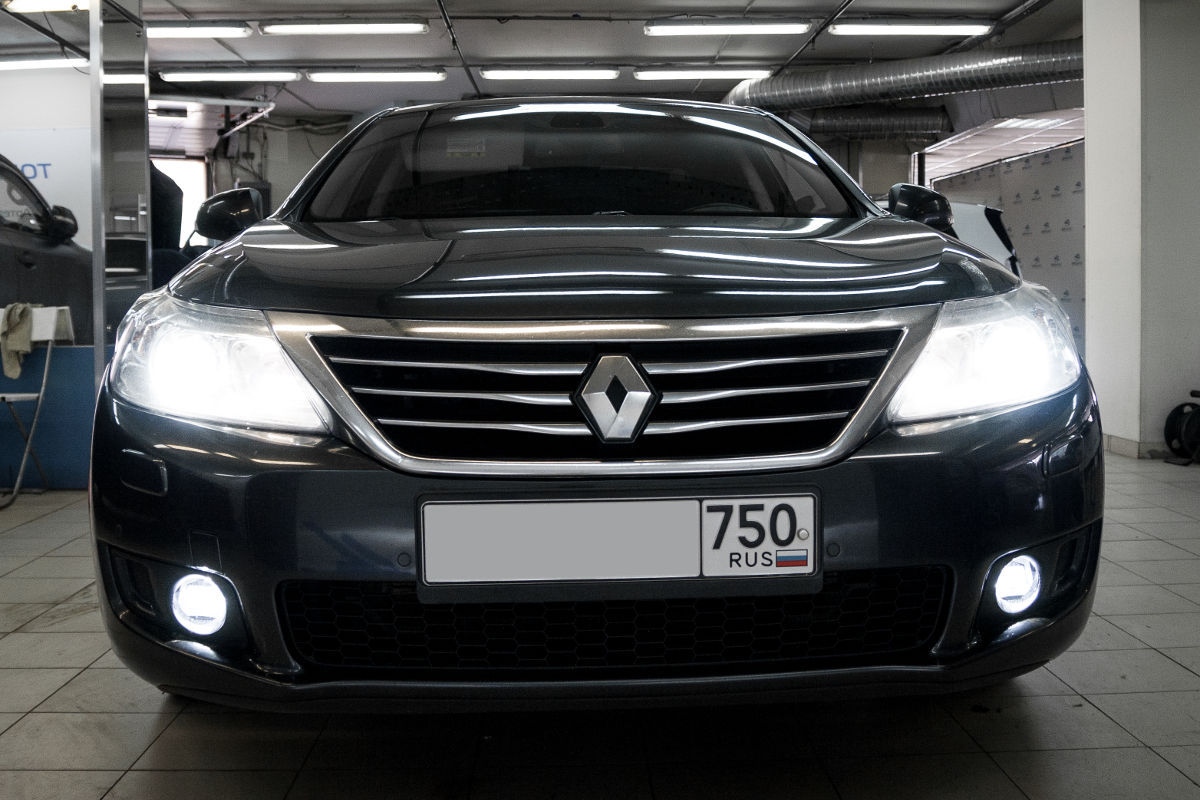

Итоговый вид автомобиля.

Результат выше всех ожиданий – посмотрите на яркий пучок света на стене . Это касается как головных фар, так и противотуманных, цвет которых очень подходит и дополняет друг друга. Автомобиль значительно преобразился, и клиент полностью остался доволен нашей работой.

Записаться на комплексный тюнинг света

В нашем автосервисе Вы можете заказать не только замену ламп, но и произвести замену или ремонт фар и отдельных элементов автомобильного освещения, а также установить парктроники или наклеить тонировочную пленку быстро, качественно и недорого – обращайтесь!

Владельцы автомобилей со штатными линзами зачастую сталкиваются с проблемой потери головного освещения. Заключается она в том, что со временем отражатель заводских линз выгорает, а модуль постепенно перестает освещать дорожное полотно. И простой заменой ламп тут не обойтись. Если Вы поняли, что ближний свет Вас не устраивает, а фары на дороге видно всё тусклее и тусклее, то пора задуматься о замене линз.

Как улучшить свет Рено Латитьюд?

Мы предлагаем не только восстановить заводской свет фар Вашего автомобиля, но и улучшить его с помощью наших фирменных линз. А чтобы проще установить новые модули в штатные отверстия, нами были разработаны специальные переходные рамки под конкретный автомобиль. Задача данных рамок заключается в совмещении заводских отверстий, в которые были закреплены старые линзы с отверстиями новых модулей. Тем самым Вы значительно упрощаете процесс установки, при этом сохраняете положение линз и горизонт, а также не нарушаете надежность конструкции фары и работоспособность адаптивного механизма.

Какие линзы подойдут для замены?

Наши наборы адаптированы специально для автомобилей Renault Latitude 2010-2015 года выпуска с заводскими адаптивными ксеноновыми фарами. Сам комплект же выбирается исходя из ваших предпочтений по типу свечения.

Биксеноновые модули Hella 3R:

Наша топовая версия модулей Hella 3R поможет выжать максимум из ксенонового типа свечения. При этом заводские лампы и блоки полностью совместимы с новыми модулями. В набор входит:

Биксеноновые линзы Hella 3R * 2 шт;
Патрон крепления лампы D1/D2/D3/D4 * 2 шт;
Проводка для подключения шторки * 2 шт;
Переходные рамки * 2 шт.
Крепеж.

Бисветодиодные модули Vision Bi-Led Professional:

Если Вы хотите перейти на самый современный диодный тип освещения, то выбирайте данный комплект. В линзы уже встроены LED чипы и модули готовы к работе. Никаких дополнительных ламп и блоков не потребуется. В набор входит:

Бисветодиодные линзы Vision Professional * 2 шт;
Блоки управления модулем * 2 шт;
Проводка для подключения шторки * 2 шт;
Переходные рамки * 2 шт.
Крепеж.

Что Вы получаете в результате замены:

Улучшение качества света — высокая прибавка к яркости, а также правильная и четкая СТГ;

Более широкий пучок — Вы повышаете видимость в темное время суток за счет освещения не только своей полосы, но и всего дорожного полотна, а также обочин и съездов с дороги. Лучше видны пешеходы и животные.

Дополнительный дальний свет — все наши линзы имеют шторку управления ближним / дальним светом. При желании ее всегда можно легко подключить.

Надежность — Мы являемся торговой маркой и работаем напрямую с производителем по своему тех. заданию. Это позволяет вести свой дополнительный контроль качества и выбирать материалы, которые используются в изготовлении модулей. Никаких дешевых альтернатив в этом аспекте мы не ищем. Цель — получить максимально эффективную линзу в каждом типе свечения, а клиенту забыть о проблемах освещенности дороги на долгие годы.

Гарантия — Модули нашей фирмы имеют Российский Сертификат Соответствия, который является гарантом качества изделия и его соответствия требованиям национальных стандартов.

Ближний свет является неотъемлемой и необходимой частью езды на автомобиле. Законодательно в нашей стране обговорены правила включать фары ближнего света или дневные ходовые огни при движении в светлое и темное время суток в городе и за городом на трассе. Таким образом, если все лампочки в световых приборах исправны и вы не забываете их включать вовремя, вы сможете избежать штрафов и замечаний сотрудников ГИБДД.

Из-за довольно большой нагрузки лампочка ближнего света Рено Дастер быстро выходят из строя и перегорают. Нередко автовладельцы сталкиваются с проблемой замены лампы ближнего света Рено Дастер и обращаются в специальные сервисы. К сожалению, такие обращения почти всегда влекут за собой значительные неоправданные материальные траты, поэтому советуем разобраться в теории и сделать это самостоятельно. Эту процедуру сможет сделать даже не самый опытный автовладелец, просто следуя пунктам инструкции по замене лампы Рено Дастер и учитывая особенности автомобиля.

В автомобиле Renault Duster установлены блок-фары и используются лампочка ближнего света типа H7 с мощностью 55Вт. Желательно покупать качественную продукцию популярных производителей, чтобы избежать дальнейших проблем с перегревом проводки и оплавлением разъемов. Особенно важно, чтобы у лампы был интенсивный световой поток для продуктивной работы фар. Желательно осуществлять ремонт при отключенном аккумуляторе для соблюдения техники безопасности.

Замена лампы ближнего света Рено Дастер

Новую лампочку следует аккуратно достать из упаковки, не прикасаясь к стеклу, так как галогеновые лампы нельзя трогать голыми руками.
Снимите защитную резиновую заглушку со старой лампочки.
Аккуратно, но с определенным усилием вытащите старую лампу ближнего света Рено Дастер вместе с патроном.
Подсоедините в обратном порядке новую лампу к патрону и контактной группе и установите на место (до щелчка).
Для удобной замены левой лампы стоит снять аккумулятор, чтобы получить более просторный доступ к разъему.

Автовладельцам стоит также помнить, что следить за состоянием ламп ближнего света нужно регулярно и менять их вовремя, не дожидаясь пока они перегорят. Дело в том, что со временем сила светового потока в лампочках падает и дает очень маленькую видимость водителю при езде. Поэтому при первых симптомах угасания световых элементов стоит незамедлительно их поменять. Более наглядно процедуру замены можно посмотреть на видео:

Замена ламп в фарах у многих автомобилистов вызывает благоговейный страх. Тем не менее операция эта практически на любом автомобиле довольно проста. В качестве подтверждения попробуем самостоятельно произвести замену лампы ближнего света на Рено Флюенс.

Какие лампы стоят на ближнем свете

На Рено Флюенс установлены фары, в которых за дальний и ближний свет отвечают две раздельные лампы. Лампа ближнего света располагается в отдельном оптическом модуле, оснащенном линзой и расположенном в центре блок-фары.

Рено Флюенс с включенным ближним светом

Тип цоколя лампы ближнего света – H7 (два вывода). Обычно производитель устанавливает галогенные лампы. Но в сети встречаются отзывы владельцев, что в их модификации ближний свет обеспечивают обычные лампы накаливания.

Галогенная лампа с цоколем H7

Галогенные лампы не только в 2 раза экономичнее ламп накаливания, но и служат вдвое дольше. Если в твоем автомобиле установлены обычные лампочки, то имеет смысл заменить их на галогенные, хотя они и стоят несколько дороже.

Как вариант в качестве источника света можно установить светодиодную лампочку того же типоразмера. Стоит она в несколько раз дороже, но в 8 раз экономичнее и в 10 долговечнее обычной накаливания.

Светодиодная лампочка ближнего света с цоколем H7, собранная на SMD диодах

Какие ключи и принадлежности нужны

Замена лампочки в Рено Флюенс довольно проста, но тем не менее частичную разборку автомобиля сделать придется, поскольку до крышки люка блока ближнего света без демонтажа фары добраться невозможно. Из инструментов и принадлежностей нам понадобятся:

Ключи Torx: T-30 и T-20.
Чистые хлопковые перчатки.
Лампочка ближнего света на замену.

Процесс замены

Если все готово, пора начинать замену лампочки ближнего света. Открываем капот и находим винты крепления фары. На каждой фаре их три: два Т-30 и один Т-20.

Месторасположение винтов крепления блок-фары

Отворачиваем их. Покачиваем блок фару и тянем вперед по ходу автомобиля. В результате она выдвинется на 5-7 сантиметров – больше и не требуется.

Снятие блок-фары

Если в твоем распоряжении не оказалось ключа Т-30, то можно воспользоваться обычным рожковым или торцовым ключом: винты Т-30 на головке дополнительно имеют шестигранную насечку. По сути, это не винты, а болты.

Винты Т-30 имеют насечку под обычный рожковый ключ

Теперь мы можем добраться до крышки, закрывающий люк. Крышка резиновая, снимаем ее, просто потянув за специальный лепесток.

Снятие крышки с люка

В люке мы увидим колодку питания, надетую на цоколь лампочки ближнего света. Сам световой прибор крепится при помощи пружинного фиксатора, который я отметил красной стрелкой.

Открытый люк фары

Снимаем колодку и, сжав пружинный фиксатор, откидываем его.

Снятие пружинного фиксатора лампочки

Теперь лампочку можно просто вынуть. Снимаем сгоревшую и на ее место устанавливаем новую.

Надеваем на цоколь новой лампочки колодку питания и, прежде чем поставить фару на место, включаем ближний свет. Горит? Выключаем, надеваем защитную крышку на лючок, задвигаем фару на штатное место и закрепляем ее.

Если заблокировалась магнитола

Если в процессе ремонтных работ надолго отключался аккумулятор, то штатная магнитола Рено (не зависит от модели и модификации) могла встать на блокировку.

Заблокированная магнитола просит ввести код

Чтобы ее разблокировать, необходимо действовать по следующему алгоритму:

найти в сервисной книжке код разблокировки;
ввести его, используя кнопки радиоприемника с цифрами 1-4. При этом каждая кнопка отвечает за свой разряд кода (он четырехзначный);
зажать на 5 секунд клавишу с цифрой 6.

Если все сделано верно, магнитола разблокируется и перейдет в штатный режим.
