Лада 2106 Великолепная шестёрочка › Бортжурнал › Установка противотуманных фар на ВАЗ-2106

Хочу поделиться своим опытом установки противотуманных фар на автомобиль ВАЗ-2106. С чего советую начать. Это сами фары, точнее, их приобретение. Ведь уже далее от этого будет напрямую зависеть, будете вы что-то ставить или нет. Мой выбор пал на противотуманные фары ФГ-152 с защитными колпаками. Я их брал б.у. поэтому пришлось их полностью разобрать и почистить. Их правильное положение установки «вниз». Поэтому я развернул крышку лампы в другую сторону. И теперь их можно было устанавливать «вверх». Теперь задействована верхняя часть отражателя и встречных водителей свет не слепит. Решил так заморочиться из-за того, что у предыдущего хозяина они стояли на ВАЗ-2105 «вниз» и были слегка поцарапаны. Они довольно большие, чтобы на классике стоять в положении, как на грузовике, для которого они и предназначены.
После фар, второе по значимости, реле. Я решил, для себя, взять реле со встроенным предохранителем.

Сразу необходимо было приобрести предохранитель нужного номинала. В моём случае, это был предохранитель на 10 ампер. Рассчитать это не сложно: 2 лампы по 50 ватт = 100 ватт разделить на номинальное напряжение ламп (12 вольт) и получим значение тока 8,33 ампера. Ближайший больший предохранитель – 10 ампер.

Далее, необходимо выбрать провод, который станет нашей проводкой. Тут необходимо знать условия эксплуатации, в плане выбора изоляции. А в плане сечения, можно руководствоваться уже готовыми таблицами.

Мой выбор пал на провод с МГТФ изоляцией, сечением 1,0 мм^2.

Для простоты монтажа, я взял провода 2 цветов: красный и синий. Решил сделать так из-за того, что у меня на машине стоят пластиковые бамперы, а фары однопроводные (второй провод просто идёт на массу автомобиля через металлический бампер). Также необходимо выбрать, чем вы будете включать эти самые фары. Я захотел сделать покрасивее и приобрёл тумблер 12 вольт 6 ампер с подсветкой, жёлтый.

В плане питания, было принято решение, подключиться непосредственно к клеммам аккумулятора, как «+», так и «-».

В салон, было необходимо провести всего 1 провод – управления реле. Питание на обмотку реле подаётся от замка зажигания, выключателя наружного освещения и тумблера включения наших фар. Это сделано с целью выполнить подключение согласно ПДД. ПТФ должны использоваться только при включённых габаритах. В сборе, это выглядит следующим образом.

Поставил бы и ближе к габаритам, но там жутко неудобное месте крепления фар из-за крепления самого бампера. А там, поближе к габаритам, планирую поставить ещё 2 фары, как дневные ходовые огни (ДХО). Провода пока не прятал особо ни во что. Для того, чтобы наглядно всё показать. Красный – питание «+12В», а синий – масса. Реле закрепил возле реле сигнальной лампы заряда аккумулятора. Массу на катушку управления реле взял от него же, чтобы далеко не «бегать». Для установки, сначала, просверлил отверстие в кузове сверлом 2,5 мм. Потом вкрутил саморез, коим и закрепил реле.

Тумблер включения ПТФ решил разместить возле сигнальной лампы недостаточного уровня тормозной жидкости. Отверстие, необходимое для установки тумблера, оказалось, по диаметру, как и для фар – 12 мм. Тумблер включается мягко, но достаточно устойчив в своих положениях (на очередной яме на дороге не включит и не выключит ПТФы). Подсветка мягкая, глаза не режет и видна даже днём.

Какие выбрать туманки для Калины?

Перед тем, как установить противотуманные фары на Калину 2 или 1, нужно определиться с видом оптики и ее производителем. Каждый автолюбитель, который когда-либо подключал ПТФ, знает, что от производителя и типа оптики зависит многое. Для автомобилей Лада Калина первого и второго поколения в продаже можно найти множество разновидностей фонарей. Причем они отличаются между собой не только по типу и производителю, но и по эффективности свечения, а также комплектации.

Наиболее распространенные производители ПТФ для Калины:

отечественная компания Киржач — один из самых проверенных производителей, который может похвастаться достойным качеством туманок;
Луч- еще один отечественный бренд, заслуживший доверие наших соотечественников;
Бош — известная на весь мир компания, которая занимается не только выпуском ПТФ, но и многих других видов деталей и комплектующих для машин;
Проспорт — китайский бренд, попавший на отечественный рынок не так давно.

Что касается разновидностей, то оптика может отличаться в соответствии с внешним видом:

фары могут быть сдвоенными;
округлой формы;
в форме квадрата;
овальные фонари.

Лучше всего подбирать оптику, которая по конструкции соответствует установленным в бампере заглушкам (автор видео — канал Lada1119).

Процесс установки и схема подключения противотуманных фар WESEM на ВАЗ

Итак, наконец я исполнил свою мечту и вместо паршивых, никчемных и вообще никаких китайских противотуманок, которых я к слову сменил уже несколько комплектов, ибо у одних стекла лопнули от температуры, у других отражатели потемнели, третьи я сам разбил, вобщем прикупил я себе противотуманные фонари классом повыше, польского производителя WESEM , вот ссылка на сайт производителя с описанием данной модели на русском языке. Так же Вы можете скачать описание и технические характеристики данной модели противотуманных фонарей с этого сайта в формате *.pdf. Цена вопроса примерно 22 у.е.

Вот общее фото того, как выглядят эти фонари в упаковке:

В комплекте лампочки не прилагаются, поэтому были приобретены H3 лампочки Philips 2 шт. по 50w + 30% (жрут 50 ватт а светят еще мощнее на 30 процентов, во блин до чего техника дошла)

Вот общее фото того, как выглядят эти фонари в упаковке:

Так же нам для установки понадобится реле стандартное 4-х контактное, типа как для сигнала используется или для фар (ближний/дальний), несколько метров проводки, фишки типа "мама", изолента и кнопка для включения туманок. Я себе взял такую как на фото ниже.

Итак для начала нужно определится с местом установки фар - я решил их вешать под бампер примерно на то место где у меня до них висело китайское "гуано" :) Вот ниже фото бампера, где я обозначил что к чему:

Итак красным обведены дырочки от саморезов, которыми была прикручена к бамперу старая "туманка". Поскольку место их дислокации я решил не менять, то между этими дырдочками синим крестиком обозначено место, где я дрелью впоследствии просверлил дырку для болта, которым прикручивается само крепление противотуманки. Оранжевая полоска обозначает расстояние, которое я отмерял от начала проема для номера на бампере до центра противотуманки. У меня оно 15 см. - это на мой взгляд оптимально - во первых не мешают "клыки" бампера и при этом не слишком широко раскиданы фонари. Сражу скажу - у меня реле, питающее фонари расположено справа под капотом (вот фото, синим обведено реле противотуманных фонарей)

Затем я прикрутил этот жгут использую жесткую медную проволоку через эти дырки к бамперу с внутренней стороны, дабы не "красовался" он нигде, вот что получилось:

Теперь устанавливаем бампер на машину, предварительно прикрутив но не обтянув крепления фонарей, затем разбираем фонари (вот фото в разобранном виде)

вставляем лампочки на свои места, заднюю часть фонаря вешаем к креплению, продеваем в нее уже подведенные провода, зачищаем, обжимаем на них разъемы "мама", подключаем лампочку к разъемам, собираем и готово! То же самое с вторым фонарем. В правом не забудьте обжать параллельно питание и жгут на левую туманку :) Теперь привожу схему подключения. Она стандартна для такого рода случаев с одной оговоркой - у меня +12 вольт на кнопку включения противотуманок подается только при включенных габаритах. Ну по принципу ближнего света сделано :) Так вот мне захотелось. Вобщем вот схема:

Устанавливаем кнопочку в салоне, у меня торпеда от пятерки, борода от семерки, свободное место на панели валом, так что поставил сюда:

Собственно все! Включаем и наслаждаемся. Вот бодрая фотка результата вышеизложенных манипуляций с включенными фонарями

А чуть ниже не менее бодрая фотка с фонарями, закрытыми крышками :)))

А теперь вид с водительского места (скорей с двери) с включенными только лишь противотуманными фарами:

А вот с включенным ближним светом.

Еще раз отмечу, что это именно противотуманки, т.к. луч идет по низу и не светит куда ни попадя ну и еще отмечу что на ближний/дальний свет у меня стоят тоже галогенки Philips +30% Вроде все расписал. Если чтото все еще непонятно - задавайте вопросы на форуме

Комплектация автомобиля играет огромную роль в безопасности передвижения вне зависимости от погодных условий. Густой туман — одно из самых неприятных проявлений погоды, которое может спровоцировать не только остановку автомобиля, но и ДТП в связи с плохой видимостью трассы. Установка противотуманных фар позволяет путешествовать при любых климатических условиях. Подключить «противотуманки» на ВАЗ можно в автомастерской, но гораздо дешевле поставить их своими руками.

Для чего нужны «противотуманки»

Основная задача ПТФ — освещение пространства перед автомобилем. Правильно отрегулированные «противотуманки» способны осветить отрезок дороги длиной 10–15 метров. Такого расстояния вполне достаточно для безопасного передвижения на машине в условиях плохой видимости. Включение и выключение подобных осветительных приборов должно полностью контролироваться водителем.

Регулировка противотуманных фар осуществляется в процессе их установки. Процедура не занимает много времени, но требует внимательности и аккуратности. Самостоятельно можно установить задние и передние ПТФ.

Как можно установить ПТФ на ВАЗ 2113, 2114, 2115

Установка противотуманных фар на автомобиль может производиться разными способами. Конкретный вариант выбирает владелец авто, опираясь на собственные возможности, предпочтения и пожелания. Основных способов установки ПТФ три:

Один из способов установки противотуманок — покупка бампера с уже встроенными ПТФ

Передний бампер ВАЗ 2115 с отверстиями под противотуманные фары

Приобретение и последующая установка комплекта «противотуманок» из комплекта ПТФ

Схема установки противотуманных фонарей

Подключение противотуманных фар осуществляется согласно определённым правилам. Они, в первую очередь, касаются размещения ПТФ на автомобиле. Места для установки фар строго определены.

Схема расположения дневных ходовых огней

Производители современных моделей авто заранее размечают на бамперах места установки ПТФ. Как правило, такие элементы освещения чаще всего доступны в люксовой комплектации машины. Если же сами фары отсутствуют, то места их установки закрыты специальными заглушками.

Расстояние, на котором можно размещать противотуманки

Как поставить ПТФ: необходимые материалы и инструменты

Установка противотуманных фар вне зависимости от выбранного способа монтажа требует наличия определённых деталей и инструментов, без которых она невозможна.

Для чего нужны кнопка и реле

Специальная кнопка и реле должны быть обязательно — «противотуманки» представляют собой весьма мощное оборудование для электропроводки автомобиля. Отсутствие подобных деталей может спровоцировать высокие токовые нагрузки на клеммы и замок зажигания, что станет причиной перегорания контактов, повреждения и перегрева изоляционной защиты и короткого замыкания с выходом из строя электросети.

Для того чтобы установить на ВАЗ противотуманные фары, необходимо заранее собрать определённые детали или приобрести готовый комплект. Стоимость такого набора редко превышает одну тысячу рублей.

В комплект ПТФ входят:

Набор проводов с клеммами и колодками для установки ПТФ

Реле противотуманных фар на ВАЗ 2113, 2114, 2115

Кнопка для включения ПТФ на Ладу

Пластиковые стяжки и клипсы, которыми крепятся провода

ПТФ на ВАЗ 2115

Какие ПТФ предпочесть? Сами фары выбираются водителем на свой вкус, но главное при выборе — не ошибиться с мощностью, дабы не перегружать генератор и электропроводку автомобиля. Фары с ксеноном лучше не приобретать: генератор имеет определённый запас мощности, но при этом не рассчитан на слишком высокие нагрузки. Обычных лампочек будет вполне достаточно.

Как подключить «противотуманки» своими руками

Перед непосредственной установкой фар определяется их местоположение. В случае с автомобилем ВАЗ 2115 в бампере уже имеются штатные отверстия для установки дополнительных осветительных приборов. Аналогичные можно вырезать в бамперах ВАЗ 2113 и ВАЗ 2114.

Совсем необязательно портить внешний вид бампера — противотуманные фары легко устанавливаются на специальные кронштейны. Многие комплекты ПТФ содержат специальные декоративные заглушки, которые придают привлекательности и аккуратности установленным фарам и облегчают процесс их монтажа.

Алгоритм установки и подключения

Установка в салоне автомобиля кнопки включения. В случае с ВАЗ-2114 место под клавишу находится по левую сторону от водителя на передней панели. Впрочем, её размещение может быть произвольным — главное, чтобы водителю было удобно управлять автомобилем. Нередко кнопки включения ПТФ устанавливаются вместо заглушек на панели управления.

В салоне в удобном для водителя месте устанавливается кнопка включения ПТФ

Кнопка включения подключается, к ней подводятся фишки

Под капотом располагается блок, к которому будет подключаться реле ПТФ

Жгут проводов подключается к блоку предохранителей

В подкапотном пространстве размещается реле ПТФ

Схема подключения ПТФ

Схема подключения разъемов и клемм противотуманных фар

Работоспособность всего подключения можно проверить путём включения габаритных огней — только тогда заработают противотуманные фары.

Противотуманные фары функционируют только при включенных габаритных огнях

После завершения установки ПТФ на автомобиль их остаётся правильно отрегулировать. Поток света не должен слепить водителей на встречной полосе.

Видео: инструкция по установке и подключению противотуманных фар

Противотуманные фары — необходимое осветительное оборудование на любом автомобиле, облегчающее поездки в условиях минимальной видимости. При отсутствии ПТФ на определённой модели авто их можно установить самостоятельно. Процедура монтажа не требует особых знаний и может быть проведена водителем без привлечения сторонних лиц.

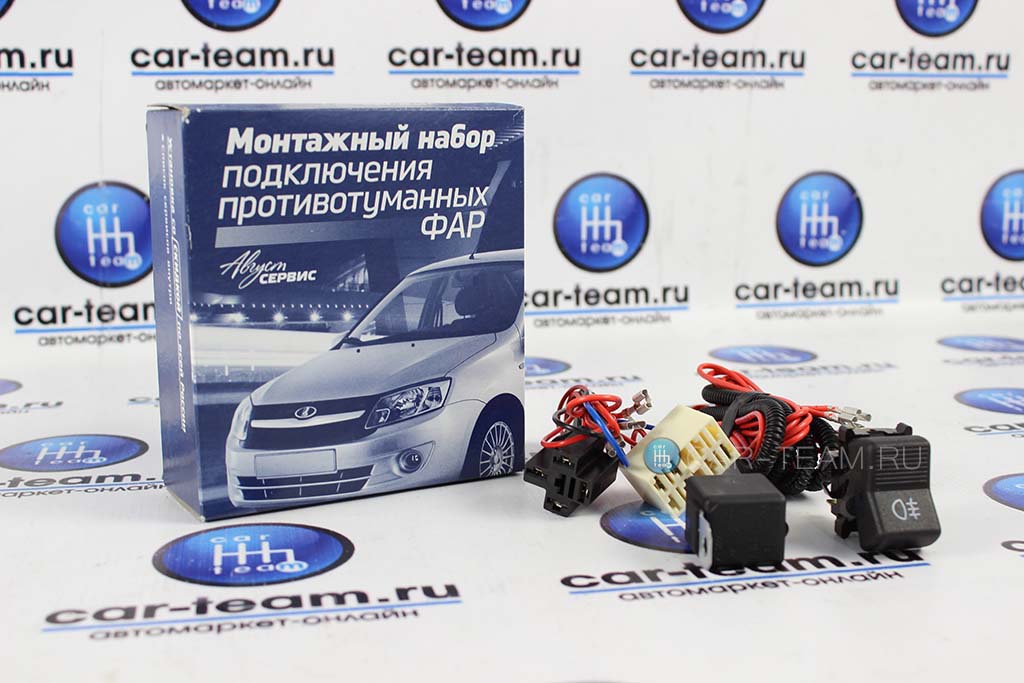

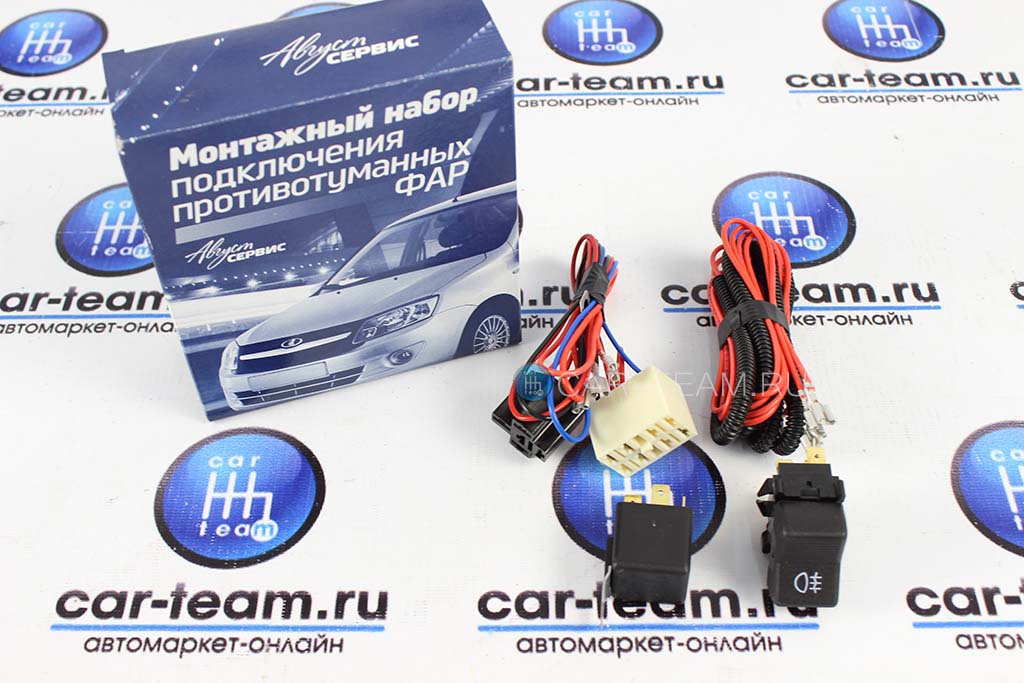

Монтажный комплект для подключения ПТФ в "классических" автомобилях 2101-07.

Комплект предназначен для простого и быстрого подключения противотуманных фар (ПТФ) на ВАЗ 2101-2107 , не оборудованных штатной проводкой под противотуманки.

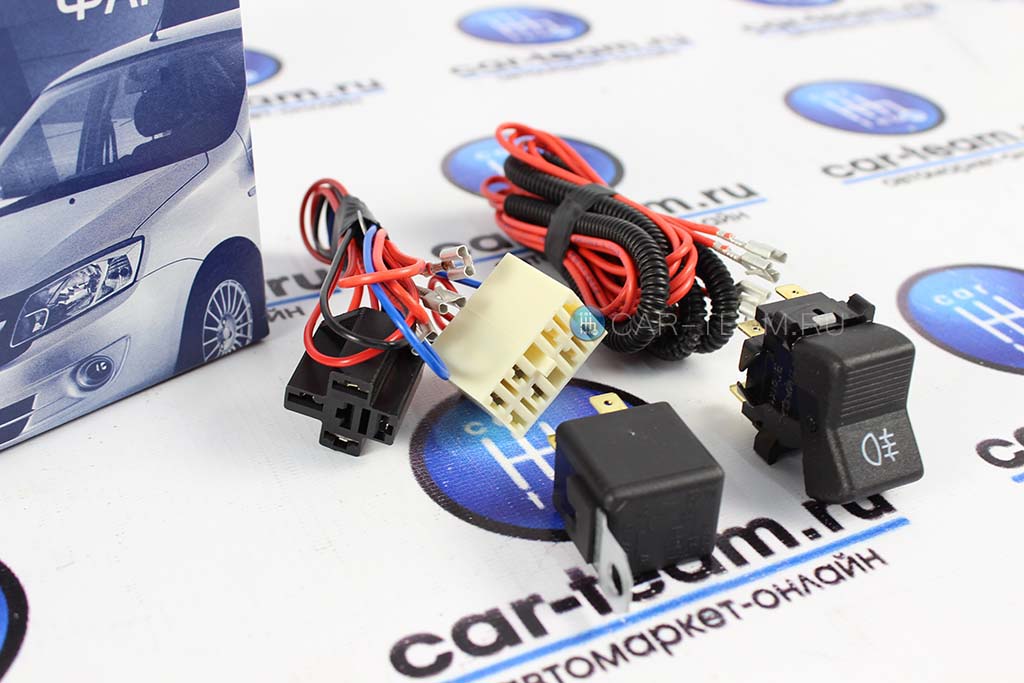

Комплектация:

проводка
реле
кнопка включения/выключения ПТФ

Автомобиль:

2105/2106/2107
