Пересвет мус калина 2
Увидев результат моих трудов по пересвету нормовской магнитолы, блока управления климатом, кнопок салона, МУСа, ко мне на одном из форумов по Калине-2 обратился 7Serg76 с просьбой сделать ему то же самое. Обсудили детали, выбрали день и масштаб работ. По приезду Сергея к нам в город, вместе сняли всё необходимое к пересвету и я поехал ваять). МУС, дверной модуль, кнопки ЭСП, панель климата были уже знакомы по своей машине, трудностей никаких, интерес представляла только панель от ММС(кнопки с центра панели ему в другом месте пересвечивали, не я).
Но всё оказалось проще, чем думал и гораздо проще, чем с нормовской магнитолой. Но процесс поглотил меня и поэтому некоторые фото просто забыл делать.Лицевая панель крепиться на нескольких саморезах, их открутить, отогнуть защелки, отвести панель в сторону и извлечь два шлейфа, который к слоту карт память- с дополнительным фиксатором. Эту фотку я и не сделал(
Далее снимаем центральную кнопку.Она аналогична тем, что на климате и способ снятия тот же-поддеть широким, не острым предметом и стащить.
Тут сразу скажу, фоткал при сборке, поэтому большая часть фото уже с замененными светодиодами.
Поворачиваем снятую панель задней стороной, на ней необходимо отвернуть саморезы, крепящие плату к пластику панели.
Снимаем пластиковую панель.
Снимаем резиновые накладки.
Перед нами плата со светодиодами, они такие же, как и в нормовской магнитоле, больше на 1206 похожи, цвет конечно же у большинства зеленый, красный только на кнопке окончания вызова и выключения. Все, кроме этой кнопки выключения и кнопок вызова, меняю на белые. Тип SMD 0603. Почему не 0805? Да всё просто, имеющиеся в наличии 0805 имели явный фиолетовый оттенок, что бросалось бы в глаза, а 0603 из наличия очень неплохо светили для своих размеров, чего для пиктограмм кнопок, расположенных в 1см от платы, вполне достаточно.1206 тут были бы слишком яркими. Внутри центральной кнопки пришлось попотеть, чтоб ничего не оплавить, впрочем, ничего нового, в блоке климата так же.
Общее расположение светодиодов на плате такое:
Далее сборка, установка на место в машину, опробование всего и вся.
Фото результата ночью уже сам Сергей мне потом прислал!
В этом разделе представлены (заводские) блоки управления осветительными приборами на автомобилях ВАЗ.
Не нашли нужный товар.
Хочу поблагодарить интернет магазин AVTOZAP63.RU. Заказывали колпачки ступицы диска литого R17 Лада Веста SW Cross почтой России. Посылку быстро отправили, шла в течении недели. Товар хорошо упакован, все пришло в целом виде. Мы очень довольны. Большое спасибо магазину AVTOZAP63.RU
Людмила Анатольевна Васенко
31.07.2019 18:49
Спасибо за посылочку. заказали электроподъёмники на ваз 2106. пришли очень быстро.не смотря,что шло почтой России, 5 дней до Воронежа!! спасибо за сотрудничество. магазин рекомендую
Ирина
29.07.2019 08:51
Читать все отзывы
Вы можете оставить отзыв директору магазина на сайте или по телефону:
+7 9277 899 597 Алексей
Модули управления светотехникой МУС 50.3769, 521.3769, 522.3769, 58.3769, 582.3769 предназначены для коммутации электрических цепей управления наружным освещением, передними и задними противотуманными огнями, регулирования уровня освещения органов управления и приборов, управления углом наклона светового луча автомобильных фар.
Модуль управления светотехникой МУС 50.3769 для Lada Гранта, ВАЗ-2190, Lada Калина FL, ВАЗ-2192, ВАЗ-2194, характеристики, назначение контактов.
Подключение модуля управления светотехникой МУС 50.3769 в систему электрооборудования Lada Гранта и Lada Калина FL производится с помощью колодки 1118-3724500.
Основные характеристики модуля управления светотехникой МУС 50.3769 для Lada Гранта, ВАЗ-2190, Lada Калина FL, ВАЗ-2192, ВАЗ-2194.
Номинальное напряжение, В : 12
Номинальная нагрузка :
— Индуктивная : 110 мГн; 0,5 А контакт 56, 50 мГн; 0,25 А контакт 1
— Ламповая : 10 А контакт 58 и контакт 3, 5А контакт 4, 2,5 А контакт 2
Цвет видовой поверхности : черный
Цвет символов : белый
Цвет подсветки символов : светло-зеленый
Размеры, мм : 70х110х64
Масса, не более, кг : 0,2
Нумерация и назначение контактов модуля управления светотехникой МУС 50.3769 для Lada Гранта, ВАЗ-2190, Lada Калина FL, ВАЗ-2192, ВАЗ-2194.
G — не используется.
56b — не используется.
58b — не используется.
31 — Масса.
Xz — +12 Вольт от клеммы «15» выключателя замка зажигания.
56 — к лампам ближнего света.
1 — Масса (сигнал включения габаритных огней от центрального блока кузовной электроники) (только для МУС 50.3769-01).
2 — к задним противотуманным фонарям.
3 — к передним противотуманным фарам (только для МУС 50.3769-01, -02).
4 — к дневным ходовым огням.
58 — к лампам габаритных огней и источникам подсветки приборов.
30 — +12 Вольт от клеммы «30» выключателя замка зажигания.
Модули управления светотехникой МУС 521.3769, 522.3769 для Lada Приора, ВАЗ-2170, характеристики, назначение контактов.
Подключение модулей управления светотехникой МУС 521.3769, 522.3769 в систему электрооборудования Lada Приора производится с помощью колодки 1118-3724500.
Основные характеристики модулей управления светотехникой МУС 521.3769, 522.3769 для Lada Приора, ВАЗ-2170.
Номинальное напряжение, В : 12
Номинальная нагрузка :
— Активная : 2 мА контакт G
— Емкостная, не менее 0,1 мкФ : 1-16 мА контакт 2 (ПТФ), 1-40 мА контакт 2 (ЗПТФ), 1-16 мА контакт 4 («+» яркости), 1-40 мА контакт 4 («-» яркости), нагрузка коммутируется на контакт 31
— Ламповая : 10 А контакт 56 и контакт 58
Цвет видовой поверхности : черный
Цвет символов : белый
Цвет подсветки символов : светло-зеленый
Цвет подсветки сигнализаторов : ЗПТФ — желтый, ПТФ — светло-зеленый
Размеры, мм : 155х73х60
Масса, не более, кг : 0,25
Нумерация и назначение контактов модулей управления светотехникой МУС 521.3769, 522.3769 для Lada Приора, ВАЗ-2170.
G, 56b — к моторедуктору корректора света фар.
58b — от источников подсветки органов управления и приборов.
31 — Масса.
Xz — +12 Вольт от клеммы «15» выключателя замка зажигания.
56 — к переключателю ближнего/дальнего света фар.
1 — от задних противотуманных фонарей.
2 — к контроллеру (включение задних/передних противотуманных фонарей).
3 — от передних противотуманных фар (только для МУС 522.3769).
4 — к контроллеру (регулирование уровня подсветки приборов).
58 — к лампам габаритных огней.
30 — +12 Вольт от клеммы «30» выключателя замка зажигания.
Модули управления светотехникой МУС 58.3769, 582.3769 для Lada Приора FL, ВАЗ-2172, характеристики, назначение контактов.
Подключение модулей управления светотехникой МУС 58.3769, 582.3769 в систему электрооборудования Lada Приора FL производится с помощью колодки 1118-3724500.
Основные характеристики модулей управления светотехникой МУС 58.3769, 582.3769 для Lada Приора FL, ВАЗ-2172.
Номинальное напряжение, В : 12
Номинальная нагрузка :
— Активная : 2 мА контакт G, 0,0005-0,05 А контакт 56b
— Индуктивная : 0,25 А контакт 2 и контакт 4
— Ламповая : 10 А контакт 56, 5 А контакт 58, 2,5 А контакт 58b
Цвет видовой поверхности : черный
Цвет символов : белый
Цвет подсветки символов : светло-зеленый
Цвет подсветки сигнализаторов : ЗПТФ — желтый, ПТФ — зеленый
Размеры, мм : 155х73х60
Масса, не более, кг : 0,25
Нумерация и назначение контактов модулей управления светотехникой МУС 58.3769, 582.3769 для Lada Приора FL, ВАЗ-2172.
G — к моторедуктору корректора света фар.
56b — к контроллеру системы автоматического управления освещением (только для МУС 582.3769).
58b — к источникам подсветки органов управления и приборов.
31 — Масса.
Xz — +12 Вольт от клеммы «15» выключателя замка зажигания.
56 — к переключателю ближнего/дальнего света фар.
1 — от задних противотуманных фонарей.
2 — к реле задних противотуманных фонарей.
3 — от передних противотуманных фар (только для МУС 582.3769).
4 — к реле передних противотуманных фар (только для МУС 582.3769).
58 — к лампам габаритных огней.
30 — +12 Вольт от клеммы «30» выключателя замка зажигания.
Началось все с того, что я из интереса снял МУС: www.drive2.ru/l/6932279/
Во-первых, распиновку МУСа нужно смотреть в альбоме по Гранте — в Калиновском нет схемы для люкса.
Вот она:
Во-вторых, как я писал ранее, в колодке и в контактах есть несоответствие, а именно — нет провода к контакту 4 МУС (контакт 7 колодки), но есть провод к отсутствующему контакту 1 МУС (контакт 1 колодки).
Что странно само по себе и вдвойне странно по причине того, что согласно схеме ДХО включаются как раз от контакта 4.
Так вот, в третьих, вчера я затусил в гараже с друзьями и мультиметром:)
Замеры показали, что:
— на контакте 4 МУС при включенном зажигании, но незаведенном двигателе напряжения нет;
— на контакте 4 МУС при заведенном двигателе есть +12 В;
— на контакте 1 колодки при включенном зажигании есть +6 В.
Хотелось бы теперь понять, для чего это сделано и как можно использовать. Ну и еще, как работают ДХО, которые не подключены к разъему МУС)))
Еще вчера заколхозили сетку в бампер, но нет фоток при дневном свете, поэтому попозже будет запись.
И хотя прежде я писал здесь только о часах на лампах, помимо них я делаю и другие электронные устройства себе или на продажу. И вот, пока очередные часы не продал и денег на детали для новых нет, решил написать об одном из других устройств, а именно - о платах светодиодной подсветки с плавным розжигом в авто. Вот что получилось:
Для неё я взял готовый проект с Драйв2 (ссылка в конце поста).
Распечатал платы, утюгом перенёс на текстолит:
Вытравил, обрезал лишнее:
Впаял все детали в соответствии со схемой:
Подключается она просто: плюс 12 В, земля, + от габаритов и три вывода на землю через кнопки для настройки - их пока не подключал, это будет сделано при установке в панель. Вот что получилось:
И конечно же видео работы, демонстрирующее тот самый "плавный розжиг":
Ссылка на оригинальную статью, где всё ещё подробнее описано и можно скачать файлы для повторения: https://www.drive2.ru/l/451224454828140355/
Найдены возможные дубликаты
Сколько такая плата стоит?
здарова , могу я заказать у тебя еще ?
Многим не нравится цвет стандартной подсветки и её неравномерность. И многие же считаю красивым эффект плавного включения.
А как приборка выглядит?
Эти я платы я сделал для продажи в таком виде - для самостоятельной установки в панель.
Выглядеть она будет так же, как и выглядела с завода. Да, можно вместе с установкой плат поменять цвет дисплея, поработать над шкалами - но это всё уже нужно делать в процессе установки плат.
@Uspeli, тут кое-что для тебя ^^
С самоиронией у пацана все в порядке
Про сбор денег на лечение СМСками и лицемерие
Повысить пенсионный возраст? Не вопрос, ща сделаем! Поменять конституцию? Да делов-то на пол шишки. Лицензировать препарат с гарантированной эффективностью? Не, очень сложно, сами ищите и покупайте. Выделить 12,6 млрд рублей на развитие казачества Кубани? Вот, возьмите в тумбочке. Найти 5 млн на лечение ребенка? Денег нет, но вы держитесь, здоровья и настроения хорошего. Вот вам картонка - идите попрошайничать. Лицемеры.
Ещё далеко
Сегодня ты готовишь квас, а завтра - оп! и тридварас
На студентах это тоже работает
Обнаженные медики
Ответ на пост «Гендерное неравенство»
Пиздец от бывшей.
(Украина 24 февраля)
Она: -Слу, хочу на 8е марта набор ролов (масляная, 2 лося, угорь и тунец)
Я: -Такс, а где мой подарочек на 23?
Она: -Так теперь 23 не отмечают же.
Я: -Так на день Украинской армии или Козачества чё то тоже подарков не помню!?
Она: -Так мы их и не отмечали никогда.
Я: -Отож, ладно куплю.
*заказал ей набор ролов и ещё кое что, себе взял набор ассорти из морепродуктов*
"8е марта вечер"
**прихожу вечером с работы, в предвкушении трапезы из ассорти морепродуктов**
Она: -Мама заходила мы с ней нечайно все роллы съели :)))
Я: -Да ничего, я ж тебе брал. *открываю холодильник* А где моё ассорти из морепродуктов?
Она: -А мы с мамой пиццу из них сделали, но получилось невкусно, ты такие больше не бери!
Я: -Иии где моя доля?
Она: -Ну мы морики повыбирали, а пиццу выкинули, говорю же невкусно получилось!
***Господи каким я был уебаном***
Руководство гражданское и военное
Инженеры
И так бывает
Вышел сейчас в КБ за вкусным квасом и повстречались мне грозные дети гор и аулов, которые рамсили с продавцом по поводу тёплой колы. А я уже с ночи. Не спавши. Настроение говно. Купил квас. Вышел,курю. Выходят орлы. Нахохлились. Садятся впятером в свою ласточку опущенную. Постояли минуты две и перед тем как отъезжать, тот что сзади сидел, выкидывает банку из под колы на дорогу. Ну думаю сейчас я получу на свою жопу приключений и черепномозговую заодно. Поднимаю эту банку, возвращаю её этому гордому орлу со словами: " выкинешь в мусорку". В ответ мне летит: " я сейчас вылезу, тебе ебало сломаю". Говорю: " ну, вылезай один, обсудим ". Тут они стартовали и этот хер крылатый, горами в чужие земли отпущенный, выкидывает эту же банку в окно. Подержите моё пиво господа. Их пепелац резко тормозит, вылезает водитель и пассажир спереди и они под своё имахалабаламуджала вытаскивают этого пернатого, под подзатыльники заставляют его забрать эту самую банку и со словами: : Брат, всё правильно говоришь" уезжают.
Так что не все они дикари. Бывают и разумные особи. Но редко ;) .
Отзыв на AliExpress
Очень тонизирующий чай
Вот и сократили диспетчеров или оптимизация по русский
В мособлпожспас сократили.
Накипело.
Опять напился, подлец!
Про куриц
Не знаю, как ответить на пост, но расскажу всё равно. Может городским жителям будет интересно. Если курице, которая вывела цыплят, подсадить цыпленка он другой куры, которая цыплят своих бросила, то первая его заклюет, скорее всего. А курицы иногда бросают детишек. Но есть один способ. В шприц наливают водки, грамм 50. И дают это курице. А потом цыплят подсаживают. И утром она их воспринимает, как родных. Однажды курица высидела только одного. К сожалению. А другая семерых. И их бросила. Представьте степень охуевания первой, когда она проснулась с дикого бодуна, заглянула под себя и такая "ох ебать, что же я вчера хуевертила?"
Владикавказские блюстители морали
Двое лиц решили предъявить двум девушкам за неправильную одежду
Кружка для любимых гостей
Случайное совпадение
Несколько лет назад решили с женой заменить все выключатели и розетки в квартире, чтобы все в одном стиле были, типа модно/молодежно. Позвонил знакомому электрику, он в ЖЭК работает, шарит в электрике и знакомым вечерами колымит за недорого. Все значит сделал, типа принимай работу, я пошел к щитку, слышу команду "включай"! Ну, я и включил. Все моргнуло и сразу погасло. А был октябрь, часов 8 вечера . Смотрю, а вокруг темнота, ну вообще темнота, во всем микрорайоне. В окне вижу, что в ближайших 3-х девятиэтажках ни одна лампочка не горит. Аж жутко стало. Электрик глаза выпучил, что типа это не он, он нормально все сделал, но вижу, что он сам в свои слова не верит.
Пару минут потупили, подумали, он давай в дежурку звонить узнавать в чем дело, там трубку не берут, потом дозвонился кому-то на сотовый. Оказалось, что в момент моего включения рубильника, дерево упало на провода подстанции в нашем районе и она замкнула и вроде даже пожар был. Он выдохнул сразу и еще долго ржали. Вот совпало так совпало.
Критерий надёжности брака
U: Нескромный вопрос, как долго вы женаты?
U: Ремонт пережили хоть один?
Z: Три переезда, два ремонта, сейчас назревает строительство дома.
U: Очень крепкий брак :-)
Создателей «Вратаря галактики» обязали вернуть государству почти 200 млн рублей
Суд согласился дать двухлетнюю рассрочку на погашение долга
Проект своего нового фильма, который повествует о межгалактических соревнованиях по космоболу в Москве 2071 года, Файзиев представил в Фонде кино в 2014 году. Режиссеру выделили 300 млн на безвозвратной основе и затем еще 200 млн, но уже на условиях возврата. Съемки и работа над картиной продолжались семь лет, а выход в прокат постоянно откладывался.
Фильм с общим бюджетом почти в миллиард рублей вышел в прокат в августе 2020 года, почти сразу после снятия локдауна и возобновления работы российских кинотеатров. Лента собрала всего 106 млн рублей, а причиной провала создатели фильма назвали влияние пандемии коронавируса.

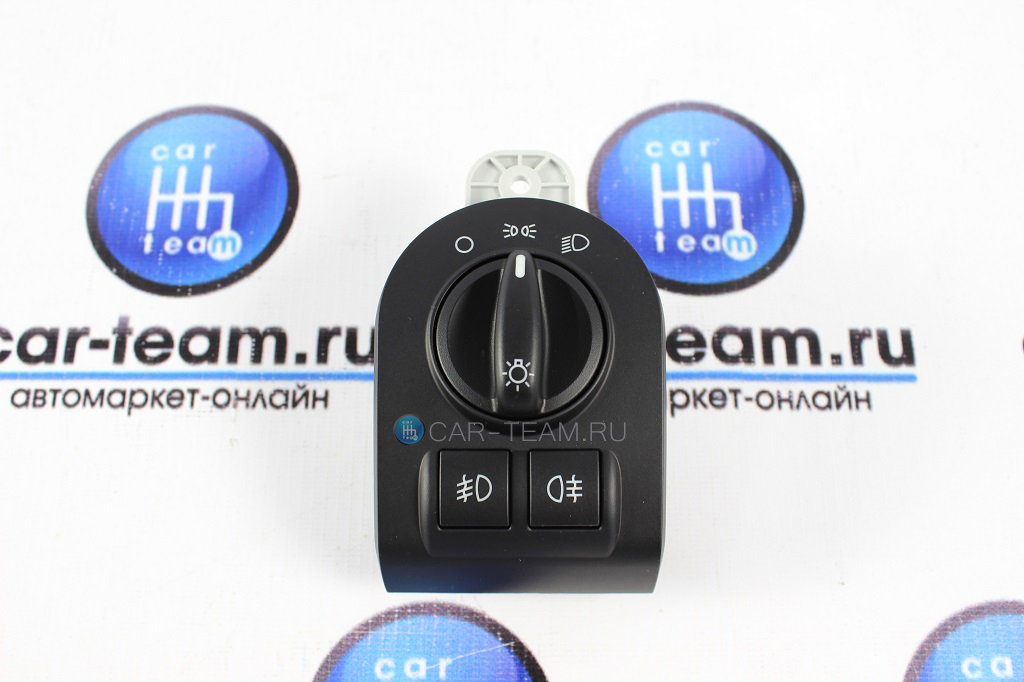

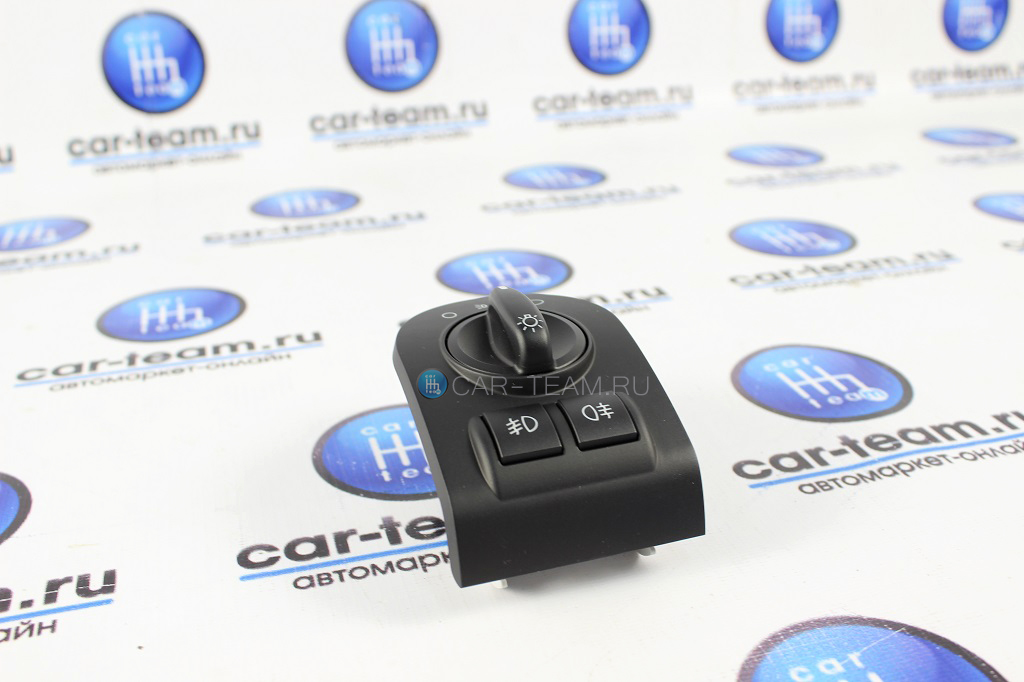

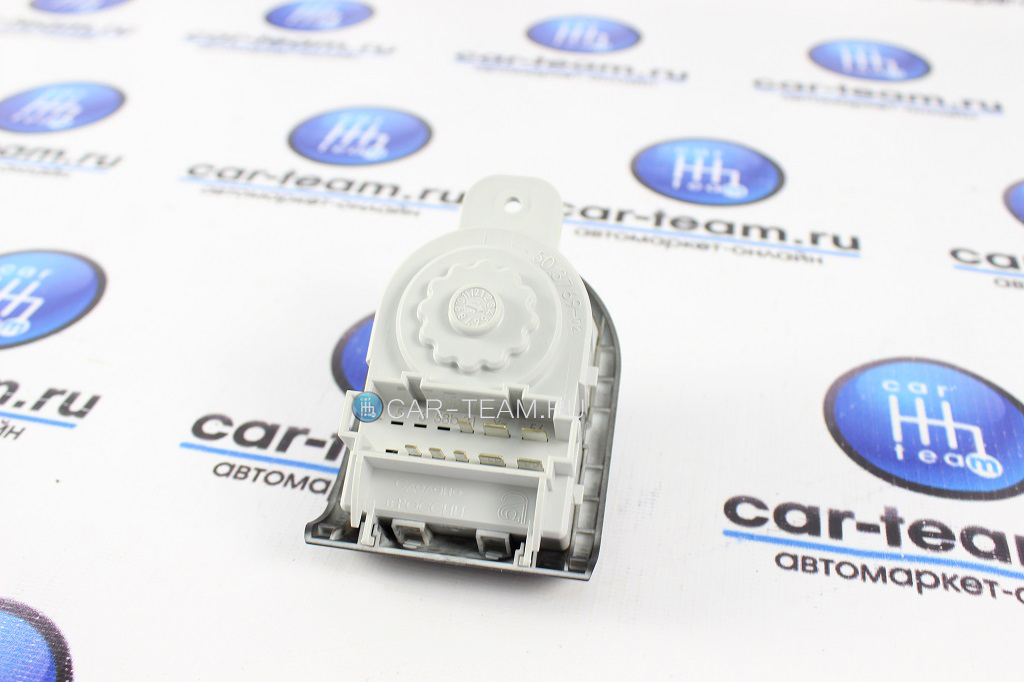

Штатный (стандартный) модуль управления светотехникой с кнопкой включения противотуманых фар.
Блок управления светотехникой предназначен для управления включением автосвета, габаритного освещения автомобиля, ближнего света фар, включения / выключения противотуманных фар.
| Автомобиль: | Гранта , Калина 2 |
Отзывы
Доставка товара осуществляется по России и СНГ:
1. Почтой России (от 350р и выше)
Доставка во все регионы РФ и страны СНГ
2. Транспортными Компаниями (от 350р и выше)
Доставка по России и в республику Казахстан
- ТК Энергия (nrg-tk.ru)
- ТК Деловые Линии (dellin.ru)
- ТК СДЭК (www.cdek.ru)
- ТК ПЭК (pecom.ru)
- ТК КИТ (tk-kit.ru)
3. Самовывоз
Заказ можно забрать в офисе по адресу г. Тольятти, 40 лет победы 38, ТД "Малахит" 1 этаж.
Сроки ожидания отправки заказа в нашем интернет-магазине ориентировочно 2-7 рабочих дней, крупные заказы 7-14 раб. дней; окрас бамперов, зеркал, кузовных деталей, спойлеров и т.д. 7-14 раб. дней; изготовление выхлопных систем Stinger, STT, Dk-pro 7-14 раб. дней; пошив чехлов, обивок, рулей, ручек кпп, eva-ковриков и т.д. 7-14 раб. дней.
В течении данного периода мы вышлем Вам трек-номер на эл. почту для отслеживания посылки в пути.
Оплата может быть произведена следующими способами:
1. Оплата на карту Сбербанка
Оплатить можно с помощью приложения СБЕРБАНК-Онлайн и других приложений Банков.
После оформления заказа, производя оплату не указывайте комментарии , мы сами поймем по сумме заказа и ФИО отправителя.
После получения средств, статус вашего заказа будет изменен на оплачен до 17.00 текущего дня, или с 9.00 следующего по Московскому времени.
2. Банковской картой
Автоматический прием платежей с использованием Банковских карт МИР, VISA International, Мastercard.
Также можно оплачивать кредитными картами с льготным периодом кредитования.
Для выбора оплаты товара с помощью банковской карты на соответствующей странице необходимо нажать кнопку «Оплата заказа банковской картой».
2. Оплата на QIWI-кошелек 89272115207
3. Оплата на Яндекс.Деньги 410013993950891
5. Оплата на расчетный счет для ЮЛ и ИП (комиссия 6%)
Пришлите реквизиты Вашей организации на эл.почту [email protected] для выставления счета. После оплаты счета обязательно присылайте платежное поручение.
4. Наложенный платеж Почты России (комиссия от 4%)
ВАЖНО! При отправке наложенным платежом ПОЧТА РОССИИ возьмет комиссию за оказание услуги наложеннго платежа 150-300р, также увеличивается стоимость доставки в связи с оценкой товара.
Доставка наложенным платежом возможна только по России.
ВНИМАНИЕ! При выборе оплаты наложенным платежом, стоимость доставки оплачивается вперед до отправки, за сам товар при получении.
Сумма заказа по наложенному платежу не должна превышать 5000р, также наложенным платежом не отправляются окрашенные детали, товары сшитые под заказ чехлы, обивки, вставки в двери, ева-коврики, рули и т.д. (минимум по 50% предоплате).
Обязательно сохраняйте чек оплаты или скриншот перевода.
Лучшими гарантиями выполнения заказов, и их качество, являются отзывы наших клиентов.
С отзывами о нашей работе можно ознакомится в нашей группе ВКонтакте https://vk.com/topic-136384247_36675422?offset=180
Мы гарантируем качество продукции, порядочность и своевременное выполнение всех требований по пересылке товара.
Всем привет! Вечер. Темно. Закончив рабочий день, сажусь в машину, завожу, включаю музыку, свет. А он не включается. Блин, думаю, лампочки перегорели, да к тому же сразу обе- что ж, ничего не поделать — придется домой на противотуманках добираться. Доехав до дома, решил проверить предохранители. Их 2 — один на правую, один на левую фару. Предохранители в норме. Знаю что спокойно не усну, пока не разберусь в причине и непосредственно с самой возникшей проблемой. alt=":)" height="" />
Проверил лампы — тоже целые. Это мне показалось уже странным и еще больше посеяло внутри меня тревогу. Горят габариты, противотуманки, и всё. Ближний и дальний не горят и соответственно не загорается на приборной панели значок дальнего света. Однако если подрулевой переключатель сделать «на себя», то есть поморгать дальним — и значок на приборке и фары исправно загораются. Почитав в интернете, определил что скорее всего виновник моей проблемы это МУС (модуль управления светом), это он не включает «ближний», а без «ближнего» нет и «дальнего» alt=":)" height="" />
Вытащил его из машины и понес домой- элементарно отсоединяется разъем и две защелки покраям. Сам блок тоже разбирается довольно просто, кроме непосредственно ручки-крутилки включения фар. Вот с ней я замучился, никак не хотела высовыватся из блока. А без этого не достать саму плату. В итоге вытащил я ее пассатижами — свернул тряпку во много слоев (чтоб не поцарапать), схватил за ручку и тянул сильно-сильно (думал сломаю, но повезло), и выташил.
Осмотрел плату, контактную группу, пайку и не нашел явных признаков поломки. Взял тестер и начал разбираться в схеме — что где и как должно «звониться» Понял что контакты обозначенные одинаковыми цифрами параллельны, но «единочки» не прозваниваються. Присмотрелся и обнаружил, едва различимую трещину в пайке на контакте 1. См. рисунок
В итоге: взял паяльник, пропаял все контакты, очистил от грязи полоски контактной группы, сфоткал )
Сбегал до машины, подсоеденил плату и … вуаля — всё работает, как и должно. Пошел домой собирать все на место. Собрал быстро, без проблем, установил тоже за 2 щелчка. В итоге сэкономил 1200 руб. на новом блоке.Рад. Может эта инфа кому нибудь поможет. Всем спасибо.
Подрулевой переключатель – эта давняя проблема переднеприводных авто. Лада Калина исключением не стала и поэтому поломки в данном плане миновать сложно. Чаще всего подрулевые переключатели Лада Калина ломаются постепенно, скажем так.
При езде с включенным ближним светом, временами начинает включаться дальний и мигать. Если Вы обнаружили у себя такую проблему, необходимо заменить именно переключатели. Это можно сделать и самостоятельно. Однако, если замена не особо помогла – лучшим решением будет обратиться к профи.
Важно! В список задач подрулевого переключателя входит не только управление фарами, но и омывателями, дворниками, поворотниками и бортовым компьютером в целом.
Схема передней проводки Калина 2
1 – фара правая; 2 – электродвигатель омывателей; 3 – фара левая; 4 – стартер; 5 – батарея аккумуляторная; 6 – блок предохранителей основной; 7 – генератор; 8 – сигнал звуковой; 9, 10, 11 – колодки жгута проводов переднего к колодкам жгута проводов панели приборов; 12 – электродвигатель вентилятора климатической установки; 13 – электровентилятор системы охлаждения двигателя; 14 – гидроагрегат АБС; 15 – датчик скорости правый передний; 16 – датчик скорости левый передний; 17 – колодка жгута проводов переднего к колодке жгута проводов заднего; 18 – противотуманная фара правая; 19 – противотуманная фара левая; 20 – датчик температуры окружающего воздуха; 21 – выключатель лампы света заднего хода; 22 – компрессор кондиционера; 23 – сигнал звуковой тревожный; 24 – электродвигатель омывателя заднего стекла.
Установка противотуманок на Лада Калина
Установка противотуманок на Калину не требует снятия бампера, чтобы справится с задачей достаточно открутить передние части подкрылков. Снять заглушку ПТФ в бампере можно с помощью плоской отвертки. В комплекте для установки ПТФ имеется специальное крепление, которое следует установить вместо штатной заглушки в бампер. Сами фары устанавливаются в последнюю очередь, используя саморезы.
Схема задней проводки Калина 2
1, 2 – колодки жгута проводов заднего к колодкам жгута проводов панели приборов; 3 – боковой указатель поворотов правый; 4 – боковой указатель поворотов левый; 5 – датчик ручного тормоза; 6 – колодка жгута проводов заднего к контактам жгута проводов двери задка; 7 – блок освещения салона; 8 – выключатель в ремне безопасности водителя; 9 – фонарь освещения багажника; 10 – модуль электробензонасоса; 11 – фонарь правый; 12 – колодка жгута проводов заднего к контактам жгута проводов двери задка; 13 – фонарь левый; 14 – колодка жгута проводов заднего к колодке жгута проводов задней левой двери; 15 – колодка жгута проводов заднего к колодке жгута проводов задней правой двери; 16 – колодка жгута проводов заднего к колодке жгута проводов передней правой двери; 17 – колодка жгута проводов заднего к колодке жгута проводов передней левой двери; 18 – блок управления надувных подушек безопасности; 19 – колодка жгута проводов заднего к колодке жгута проводов переднего; 20 – колодка жгута проводов заднего к колодке жгута проводов датчиков системы парковки; 21 – блок управления и блок сигнализации системы безопасной парковки; 22 – отключатель системы парковки; 23 – динамик системы безопасной парковки; 24 – выключатель плафона освещения салона в стойке двери водителя; 25 – выключатель плафона освещения салона в стойке правой передней двери; 26 – выключатель плафона освещения салона в стойке правой задней двери; 27 – выключатель плафона освещения салона в стойке левой задней двери; 28 – выключатель электрообогревателя правого сиденья; 29 – выключатель электрообогревателя левого сиденья; 30 – электрообогреватель правого сиденья; 31 – электрообогреватель левого сиденья; 32 – преднатяжитель ремня безопасности водителя; 33 – преднатяжитель ремня безопасности пассажира; 34 – центральный блок кузовной электроники; 35 – датчик системы автоматической очистки стекол (датчик дождя); 36 – регулятор чувствительности датчика дождя; 37 – колодка жгута проводов заднего к колодке жгута проводов панели приборов; 38 – датчик скорости правый задний; 39 – датчик скорости левый задний.
Подготовка к замене и необходимое оборудование
Для замены старого переключателя Вам понадобится крестовая отвертка, сухая чистая ткань или плотные салфетки. Ну и, разумеется, новая деталь. Перед тем, как менять подрулевой переключатель поворотов калина, предстоит аккуратно добраться до него, так как подобные процедуры, обычно, проводятся редко. Не забудьте отключить клемму отрицательного ввода аккумулятора.
Первый этап подготовки – снятие руля. Первым делом переместите его в самое нижнее положение. Крестовой отверткой аккуратно вывинчиваем 7 креплений пластикового кожуха. Снимаем сперва нижнюю, а затем верхнюю его часть.
Схема панели приборов Калина 2
1,2 – колодки жгута проводов панели приборов к колодкам жгута проводовпереднего; 3, 4 – колодки жгута проводов панели приборов к колодкам жгута проводов заднего; 5 – модуль управления светотехникой; 6 – выключатель зажигания; 7 – переключатель режимов бортового компьютера; 8 – переключатель стеклоочистителей; 9 – комбинация приборов; 10 – переключатель световой сигнализации; 11 – выключатель привода замка багажника; 12 – колодка диагностики; 13 – колодка жгута проводов панели приборов к колодке жгута проводов коробки воздухопритока; 14 – выключатель обогрева заднего стекла; 15 – выключатель аварийной сигнализации; 16 – выключатель сигнала торможения; 17 – мультимедийная система; 19 – устройство вращающееся; 20 – модуль надувной подушки безопасности водителя; 21 – выключатель звукового сигнала; 22 – монтажный блок: К1 – реле электровентилятора системы охлаждения двигателя; К2 – реле включения блокировки дверей; К3 – дополнительное реле стартера; К4 – дополнительное реле; К6 – реле стеклоочистителя; К7 – реле включения дальнего света фар; К8 – реле звукового сигнала; К9 – реле включения ближнего света фар; К10 – реле включения обогрева заднего стекла; К11 – главное реле; К12 – реле топливного насоса; 23 – электроусилитель рулевого управления; 24 – прикуриватель; 25 – плафон освещения вещевого ящика; 26 – выключатель освещения вещевого ящика; 27 – колодка жгута проводов панели приборов к колодке жгута проводов системы зажигания; 28 – контроллер системы управления двигателем; 29 – колодка жгута проводов панели приборов к колодке жгута проводов заднего 4; 30 – педаль акселератора электронная; 31 – резистор добавочный; 32 – электродвигатель отопителя; 33 – датчик солнечной радиации; 34 – выключатель системы курсовой устойчивости (ESC); 35 – реле (К13) электровентилятора системы охлаждения двигателя 3; 36 – реле (К16) компрессора; 37 – реле (К14) обогрева ветрового стекла; 38 – реле (К15) обогрева ветрового стекла 2; 39 – регулятор корректора фар; 40 – выключатель сигнала положения педали сцепления; 41 – модуль надувной подушки безопасности пассажира; 42 – датчик температуры испарителя; 43 – датчик угла поворота рулевого колеса; 44 – элемент обогрева ветрового стекла; 46 – выключатель обогрева ветрового стекла; 47 – центральный блок кузовной электроники; 48 – микромоторедуктор заслонки распределителя воздушного потока; 50 – контроллер системы автоматического управления климатической установкой; 51 – микромоторедуктор смешивания потоков воздуха; 52 – микромоторедуктор привода заслонки рециркуляции.
Подключение противотуманных фар Калины
В комплекте с помимо противотуманных фар и креплений должна быть проводка, которой часто не хватает. Мы рекомендуем вам докупить несколько метров провода сечением не менее 0,75кв.мм. Провода из моторного отсека в салон протягиваем с помощью куска проволоки по правому борту через отверстие над педалью сцепления. Для получения доступа потребуется снять переднее левое колесо и подкрылок.
Самые практичные места для установки кнопку ПТФ в тоннеле, либо на панели вместо кнопки кондиционера.
Менее популярный метод — подключение ПТФ к модулю управления светом (МУС). Реле закрепляем навесным креплением в монтажном блоке.
Читайте также:
