Приборную панель Гранты или Калины можно назвать современной. Подтверждением этому может быть не только ее внешний вид, но и использование для подсвечивания показаний и индикаторов светодиодов, а не ламп. Рассмотрим, каким образом можно изменить штатный зеленый цвет подсветки щитка приборов.

Какие светодиоды выбрать для подсветки панели приборов

Для подсвечивания показаний в комбинации приборов Гранты или Калины используются зеленые светодиоды SMD-3528. Вместо них можно использовать SMD светодиоды разной яркости. Вот наиболее часто используемые:

Цифры после SMD означают соотношение ширины и длины, например, светодиод SMD 3528 имеет размеры 3,5мм на 2,8мм. Купить все необходимое можно на AliExpress (см. каталог).

Примерная разница в яркости светодиодов показана на фото:

Обратите внимание, что используя для подсветки панели приборов сильно яркие светодиоды, чтение показаний в темное время суток может быть не комфортным (будут слепить). В этом случае уменьшить яркость можно при помощи тонировки приборной панели пленкой (светопропускаемость подбираем по вкусу). Мы рекомендуем использовать для тюнинга щитка приборов SMD светодиоды со световым потоком до 5 Люмен.

Как изменить цвет подсветки комбинации приборов

2. Использовать вместе с белыми светодиодами светофильтр (изоленту или пленку разных цветов). Наклеиваем ее на нужный участок, в результате чего получаем подсветку нужного цвета. Чтобы изменить цвет, не нужно использовать паяльник, достаточно разобрать щиток приборов и наклеить пленку другого цвета.

Изменить подсветку экрана (дисплея) можно не только путем замены его светодиодов, но и при помощи переворачивания пленки. Сначала отдираем пленку с дисплея, очищаем остатки клея растворителем и приклеиваем пленку обратной стороной. Получается инверсия дисплея панели:

3. Использовать RGB-SMD светодиоды. Если хочется менять цвет подсветки в один момент. В этом случае придется дополнительно выводить управление переключением.

Пересвет приборной панели своими руками

Потребуется: снять и разобрать комбинацию приборов, SMD светодиоды (выпаять из LED-ленты или светодиодной лампы), паяльник.

Процесс замены светодиодов на плате панели приборов заключается в том, чтобы выпаять штатный SMD светодиод и впаять на его место новый. В ходе такого тюнинга стоит учитывать несколько важных моментов:

не торопитесь, чтобы не повредить токопроводящие дорожки платы;
соблюдайте полярность (SMD светодиоды имеют скос на одной из сторон, устанавливайте новый светодиод в таком же положении);
не перегревайте светодиоды, из-за высокой температуры они могут выйти из строя;

Напомним, на сайте представлены другие доработки щитка приборов, например, его можно перепрошить и установить датчик температуры наружного воздуха.

Чего только не предпринимают автолюбители для того, чтобы их автомобиль стал более удобным и необычным. Некоторые автовладельцы тратят большие деньги на профессиональный тюнинг приборной панели. А некоторые мастера предпочитают сделать его самостоятельно. Такой тюнинг выполнить достаточно просто. Для того чтобы заменить обычные лампочки на светоизлучающие диоды (СИД), не нужно иметь специальных знаний и умений. Как сделать светодиодную подсветку панели приборов в автомобиле своими руками — мы сейчас вам и расскажем.

Разбираем консоль

Первоначально необходимо разобрать приборную панель: снимаем защитное стекло, затем стрелочки, но учтите, что они очень хрупкие, и чтобы их не повредить, лучше подсуньте под отвёртку плотную бумагу, много усилий прикладывать не требуется.

А для снятия подложки приборной панели вам потребуется нож, с его помощью необходимо прорезать слой герметика по всему периметру.

После снятия «обложки» ножом аккуратно сцарапать светофильтр, он представляет собой специальную краску. После чего это место обезжирить при помощи ацетона или спирта.

Меняем подсветку

Первым что следует поменять — это подсветка одометра (показывает пройденный путь). Снимаем экран и удаляем защищающую его плёнку, убираем лампочку, а на её место ставим светодиод. Можно поэкспериментировать и поставить многоцветный СИД, в будущем выбирать цвет можно будет по настроению. После замены экран одометра ставим на место.

Меняем свет консоли полностью

Заменяем все оставшиеся лампочки на приборной панели новыми СИДами. Можно так же, как и в случае с одометром, выбрать многоцветные.

Если вы выбрали светодиоды для подсветки панели приборов многоцветные, то дополнительно потребуется установка переключателя цвета. Удобнее его расположить с правой стороны от руля, но вы можете реализовать и свой вариант.

Как сделать подсветку стрелок приборной панели

Важное значение имеет цвет стрелок спидометра и тахометра. Если они белого цвета, то можно оставить их так, как есть. А если же нет, то необходимо при помощи ножа удалить старую краску и обработать их спиртом, после чего покрасить их лаком белого цвета или обычной краской.

Цвет стрелочки должен быть белым, потому что только он передаёт всю гамму светодиодов.

Можно постараться и сделать подсветку стрелок отдельно. Для этого необходимы светодиоды диаметром 3 мм на 12 В.

Важно! В сети авто напряжение составляет 12 В, если светодиоды рассчитаны на меньшее значение, то нельзя их подключать напрямую. Следует подключать их через стабилизатор.

Если диаметр светодиодов будет больше, то придётся делать под них дополнительные отверстия.

Светодиоды рекомендуются располагать или по всей шкале, или напротив тех значений, возле которых стрелочка чаще всего находится.

Схемы плавного включения подсветки

Чтобы сделать плавное включение подсветки шкалы и стрелочек, необходимо затратить немного усилий, а если конкретно, то перепаять схему.

Ниже представлены две схемы, в первом случае — приборная панель, а затем — стрелочки. Схемы можно реализовать на небольших кусочках монтажной платы, которая продаётся в магазинах радиодеталей.

Учтите один важный фактор, если светодиоды будут отличаться по мощности, то они будут загораться не одновременно, одни с опережением, другие с опозданием, но в общем включение подсветки будет плавным. Также это относится к светодиодам на шкале.

Собираем

Когда всё готово, начинаем потихоньку собирать консоль. Первым делом устанавливаем подложку. Наносим на тыльную сторону герметик и приклеиваем к панели.

Затем ставим на свои места стрелочки и защитное стекло. После модернизации щиток приборов смотрится ярко и необычно.

Светодиодная подсветка выглядит не только необычно и ярко, но является ещё и хорошим дополнением авто в плане экономии, которое помогает экономить заряд аккумулятора, так как светодиод потребляют на 80% меньше энергии, чем обычная лампочка.

Оптитроном называют специальную систему подсветки комбинации приборов. Она работает таким образом: когда зажигание автомобиля выключено, комбинация приборов остается невидимой. После поворота ключа первыми должны «ожить» стрелки на приборах, а только после них сами приборы – спидометр, тахометр и другие датчики.

Оптитрон имеет специальный антибликовый фон, благодаря которому все указатели хорошо читаются в любых условиях.

Далее рассмотрим, как сделать такую подсветку для приборной панели своими руками.

Необходимые компоненты

Лампа «Маяк» — донор компонентов для подсветки.

Лампа «Маяк», вид сзади.

Светодиоды SMD — собственно, что искал в лампе. Размер где-то 3 на 4 мм.

Лампа целиком, потребление в режиме «габариты».

Лампа целиком, потребление в режиме «стоп-сигнал».

Светодиоды, резисторы 330 Ом.

Заготовки печатных плат, нарезаны на токарном станке.

Платы размечены под установку компонентов. Черные точки между дорожками — места установки светодиодов.

Разметка «дорожек» на плате. Здесь пятая, внутренняя дорожка лишняя, хотел сначала двухцветную подсветку делать, передумал.

Расположение светодиодов по 3 в кластере.

Как вариант, можно светодиоды располагать на одной дорожке последовательно, будет даже проще плюс экономия одной дорожки, но мой вариант надежнее.

Делаем оптитрон

Пробую очистить светофильтр на краю шкалы. Особенность этих шкал в том, что они ориентированы на использование обычных лампочек, поэтому на них нанесен дополнительный слой темного фильтра (точечки), который обеспечивает равномерность подсветки (ближе к лампочке — темнее). Под белым рассеивающим слоем также виден желтый светофильтр. Желтый я бы оставил, но снять черный и белый, не затронув желтый — нереально.

Так это выглядит на просвет. Несмотря на белую подсветку, цифры все равно жёлтые благодаря жёлтому светофильтру, поэтому его придется убирать, хотя и не хотелось.

Подсветка указателей топлива и температуры. Опасался, что не хватит трех светодиодов на шкалу, оказалось, напрасно — шкала подсвечивается равномерно, на глаз градиента не заметно. Да! В результате осталось только 3 дорожки.

Указатели температуры и топлива сзади. Светофильтр частично удален в нужных местах.

Готовые шкалы температуры и топлива.

Снимаю светофильтр на тахометре. Использую жидкость для снятия лака и кусочки ватных дисков (все берём из арсенала супруги/мамы/сестры). Технология такая: мочим кусочки в жидкости и прикладываем к месту на минутку. Пока делаем следующую, предыдущая отмокает и покрытие легко снимается ногтем. Аккуратно! Лицевая сторона очень чувствительна к растворителям, особенно к спирту!

Устанавливаю подсветку тахометра. Опорами и одновременно крепежом служит термоклей из «пистолета».
Минус — в таком варианте тахометр получился несъемным.

Готовая шкала тахометра.

«Комбинированная» подсветка. Тахометр светодиодный, спидометр обычный. Шкала температуры и указатель топлива — с двойной подсветкой. Здесь фото не совсем корректно передает эффект.

Плата подсветки спидометра. Основная сложность, оказалось, именно здесь. Прибор спидометра за счет встроенного одометра очень громоздкий и для подсветки остается совсем мало места. В результате подрезок и подточек от платки осталось совсем немного.

Плата подсветки спидометра сзади. Пришлось восстанавливать дорожку таким образом

Устанавливаю подсветку спидометра. Два светика не влезло, перенес на боковую поверхность

Подключаю подсветку спидометра, проверяю. Между тахометром и спидометром выведены общие плюс и минус в цоколек T10, в него также установлены защитный диод и общий токоограничивающий резистор (все из той же лампы), воткнуто в штатный патрончик из-под лампы подсветки.

Готовая шкала спидометра

Приборка целиком. На данный момент законченное состояние.

Выводы

— Внутренние края цифр немного затеняются выпирающими частями приборов;
— Надписи не стал просвечивать, не хотелось перегружать панель светом — надо было заклеить черной лентой изнутри;
— Одометры оказались подсвечены слабо (надо думать);
— Стрелки остались не подсвечены, оставил обычные лампочки.

Панель в рабочем состоянии. На фото выглядит близко к настоящему. Время — после полудня, лето. Ночью ярковато, с непривычки немного отвлекает. Рассчитываю, что со временем яркость подсядет.

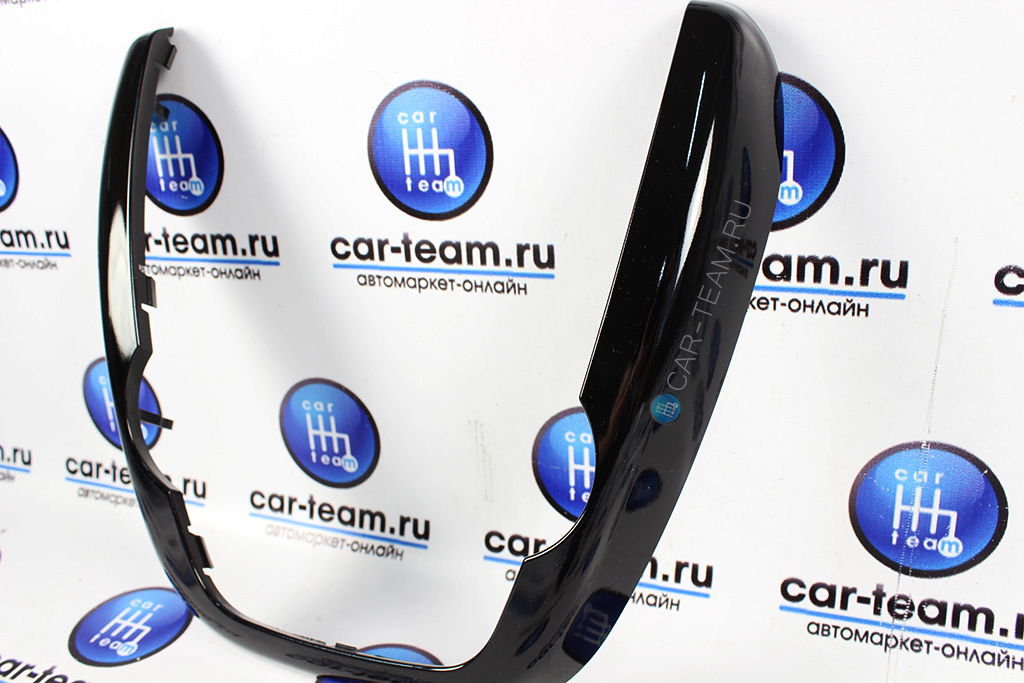

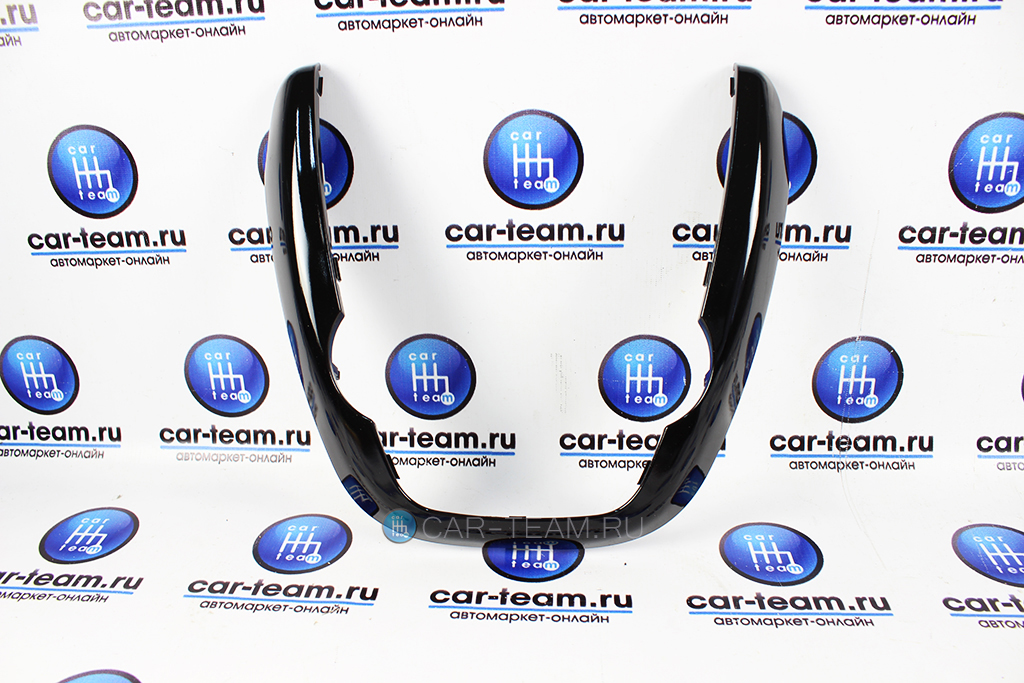

Облицовка центральной консоли черного цвета с глянцевым покрытием для автомобилей LADA Гранта.

Любые пластиковые детали в салоне со временем изнашиваются, в том числе и нижняя накладка на центральной консоли. Если это случилось и с Вами или же Вы просто хотите обновить интерьер Вашего автомобиля, то данная накладка именно то что Вам нужно!

Изготовлена из качественного пластика, имеет глянцевое покрытие. Устанавливается в штатное место без каких либо доработок, то есть достаточно снять старую накладку и установить вместо нее эту.

Автомобиль:

Гранта

Отзывы

Доставка товара осуществляется по России и СНГ:

1. Почтой России (от 350р и выше)

Доставка во все регионы РФ и страны СНГ

2. Транспортными Компаниями (от 350р и выше)

Доставка по России и в республику Казахстан

ТК Энергия (nrg-tk.ru)
ТК Деловые Линии (dellin.ru)
ТК СДЭК (www.cdek.ru)
ТК ПЭК (pecom.ru)
ТК КИТ (tk-kit.ru)

3. Самовывоз

Заказ можно забрать в офисе по адресу г. Тольятти, 40 лет победы 38, ТД "Малахит" 1 этаж.

Сроки ожидания отправки заказа в нашем интернет-магазине ориентировочно 2-7 рабочих дней, крупные заказы 7-14 раб. дней; окрас бамперов, зеркал, кузовных деталей, спойлеров и т.д. 7-14 раб. дней; изготовление выхлопных систем Stinger, STT, Dk-pro 7-14 раб. дней; пошив чехлов, обивок, рулей, ручек кпп, eva-ковриков и т.д. 7-14 раб. дней.

В течении данного периода мы вышлем Вам трек-номер на эл. почту для отслеживания посылки в пути.

Оплата может быть произведена следующими способами:

1. Оплата на карту Сбербанка

Оплатить можно с помощью приложения СБЕРБАНК-Онлайн и других приложений Банков.

После оформления заказа, производя оплату не указывайте комментарии , мы сами поймем по сумме заказа и ФИО отправителя.
После получения средств, статус вашего заказа будет изменен на оплачен до 17.00 текущего дня, или с 9.00 следующего по Московскому времени.

2. Банковской картой

Автоматический прием платежей с использованием Банковских карт МИР, VISA International, Мastercard.

Также можно оплачивать кредитными картами с льготным периодом кредитования.

Для выбора оплаты товара с помощью банковской карты на соответствующей странице необходимо нажать кнопку «Оплата заказа банковской картой».

2. Оплата на QIWI-кошелек 89272115207

3. Оплата на Яндекс.Деньги 410013993950891

5. Оплата на расчетный счет для ЮЛ и ИП (комиссия 6%)

Пришлите реквизиты Вашей организации на эл.почту [email protected] для выставления счета. После оплаты счета обязательно присылайте платежное поручение.

4. Наложенный платеж Почты России (комиссия от 4%)

ВАЖНО! При отправке наложенным платежом ПОЧТА РОССИИ возьмет комиссию за оказание услуги наложеннго платежа 150-300р, также увеличивается стоимость доставки в связи с оценкой товара.

Доставка наложенным платежом возможна только по России.

ВНИМАНИЕ! При выборе оплаты наложенным платежом, стоимость доставки оплачивается вперед до отправки, за сам товар при получении.

Сумма заказа по наложенному платежу не должна превышать 5000р, также наложенным платежом не отправляются окрашенные детали, товары сшитые под заказ чехлы, обивки, вставки в двери, ева-коврики, рули и т.д. (минимум по 50% предоплате).

Обязательно сохраняйте чек оплаты или скриншот перевода.

Лучшими гарантиями выполнения заказов, и их качество, являются отзывы наших клиентов.

С отзывами о нашей работе можно ознакомится в нашей группе ВКонтакте https://vk.com/topic-136384247_36675422?offset=180

Мы гарантируем качество продукции, порядочность и своевременное выполнение всех требований по пересылке товара.

Какие светодиоды выбрать для подсветки панели приборов

очень яркие SMD 5050 (световой поток — 15 Люмен);
яркие SMD 3825 (яркость 7-9 Люмен)
средней яркости SMD 3528 (около 5 Люмен);
средней яркости SMD 3028 (около 5 Люмен);
не яркие SMD 3020 (около 4 Люмен);
не яркие SMD 3014 (около 3 Люмен).

Примерная разница в яркости светодиодов показана на фото:

Как изменить цвет подсветки комбинации приборов

1. Использовать SMD нужного цвета. Например, для подсветки одной части панели взять белые светодиоды, а для другой — синие.

Стоит отметить, что на стрелках есть оранжевое напыление. Чтобы изменить подсветку стрелок следует стереть лак жидкостью для снятия лака и при необходимости нанести новый лак подходящего цвета. Другой вариант — использовать светодиоды для стрелок нужного цвета.

Как проходит процесс?

Сначала снимает накладку считка приборов, которая держится на нескольких обычных саморезах. После снимаем сам щиток (держится на таких же саморезах) и разъединяем фишку. Стоит обратить своё внимание на то, что пластик из которого сделан щиток невысокого качества, так что работать нужно очень аккуратно.
Далее, разъединяем части щитка (всего их три), начинаем с задней стенки. При этом чёрную рамку снимаем вместе со стеклом, как одну часть. Затем находим светодиодную ленту, разбираем её и припаиваем светодиоды к плате.
Во время паяния запоминайте как именно был расположен скошенный уголок предыдущего светодиода, и вставляйте свой точно так же.
Затем разбираем экран и снимаем плёнку, аккуратно стираем клей. Так как работать нужно аккуратно, используйте ватную палочку. Далее снимаем стрелки – сначала выкручиваем, а затем тянем на себя с лицевой стороны щитка, против часовой стрелки. Обратно вставить стрелки не представит труда, надо будет просто надавить, а затем крутя по часовой стрелке выровнять положение.
Следующим шагом будет инверсия. Для этого нужно сначала отклеить плёнку с жк экрана и перевернуть его. Экран не припаян, а присоединён к плате 5 контактным штекером и фишкой.

Стоит отметить, что отсоединять нужно только вышеуказанные детали, и ни в коем случае не трогать основную плату. Также стоит отметить, что после замены лампочек на светодиоды страдает яркость подсветки, и многие, впоследствии возвращаются к оригинальному варианту.

Пересвет приборной панели своими руками

не торопитесь, чтобы не повредить токопроводящие дорожки платы;
соблюдайте полярность (SMD светодиоды имеют скос на одной из сторон, устанавливайте новый светодиод в таком же положении);
не перегревайте светодиоды, из-за высокой температуры они могут выйти из строя;

После перепаивания нужных светодиодов рекомендуется проверить подсветку. Чтобы подключить комбинацию приборов дома нужно подать на 19 и 21 контакты +12В, а «массу» к 17. Также убедиться в исправности установленных светодиодов можно при помощи мультиметра в режиме «тестер», подводя щупы к светодиоду согласно полярности (красный щуп — плюс):

Если все светодиоды установлены успешно, выполняем сборку в обратной последовательности. Пересвет комбинации приборов Гранты или Калины — это отличный способ сделать ваш автомобиль более индивидуальным и стильным. Примечательно, что вариантов реализаций такого тюнинга панели очень много, а какой стиль больше подходит вам? Участвуйте в опросе, делитесь видео материалами и фотографиями ваших доработок.
