Давно хотел поставить себе ПТФ, т.к машина у меня в простой комплектации без противотуманок, а штатный свет оставляет желать лучшего. Сначала думал, что нужно будет покупать бампер с вырезами под ПТФ, но прочитал на драйве, что многие сами вырезают отверстия и решил попробовать.
В итоге естественно получилось кривовато, но свою функцию ПТФ выполняют:)

Что нам понадобится для установки:

Сами ПТФ (взял обычные H3)
Кронштейн левый 21130-2803203-00
Кронштейн правый 21130-2803202-00
Облицовки ПТФ 2113-2803196-20/
2113-2803197-20 (я заказывал в цвет на Motorring)
Подходящие саморезы и пружинные шайбы(закладные) под них (6 коротких саморезов для крепления кронштейнов к бамперу, 4 длинных самореза для крепления ПТФ к кронштейнам и 10 закладных под эти саморезы)

Для подключения нужен такой комплект:

Лампы взял Osram Allseason, они имеют желтоватый свет и должны лучше освещать мокрую дорогу.

Ставил не снимая бампера, при наличии подъемника/ямы снизу вполне можно подлезть.
Снял штатные подкрылки, приложил кронштейны изнутри бампера и зафиксировал саморезами. У кронштейнов есть одно положение, в котором они ровно прилегают к бамперу:

Потом разметил примерные границы отверстий в бампере, по внутренним контурам кронштейнов. По углам размеченных контуров просверлил отверстия изнутри, и исходя из этого сделал разметку снаружи. Сами отверстия делал сверлом и ножом:

Маска на левой туманке сначала не хотела залезать, расширил отверстие, в итоге переборщил и она не фиксировалась надёжно, пришлось сажать на герметик. Когда делал отверстие с правой стороны, расширял его аккуратно, в итоге маска фиксируется плотно и не выпадает.

Подключить оказалось не сложно, пользовался схемой из этой записи:
www.drive2.ru/l/4899916394579144469/

Разъем для кнопки включения ПТФ и проводка до монтажного блока должны быть на всех машинах, поэтому просто снял борткомпьютер, нашёл пустую фишку и подключил туда кнопку.

В наборе для подключения были фишки в которые почему-то был вставлен только минусовой провод, вставил туда плюсовые провода, а сами фишки подключил к разъемам на ПТФ.

Провода протянул через штатные отверстия в телевизоре, минусовые провода закрепил на шпильках крепления блок-фары

Дальше нужно снять пластиковую накладку под монтажным блоком, и вытащить первые две колодки:

Подключаем провода от ПТФ и реле к колодкам по схеме:

Минусовой провод реле кинул под гайку крепления кронштейна адсорбера, само реле закрепил вместе с сиреной сигналки

Т.к лампы в ПТФ желтоватые, поставил обычные лампы накаливания вместо диодов в габариты, езжу теперь днём с туманками и габаритами вместо ближнего

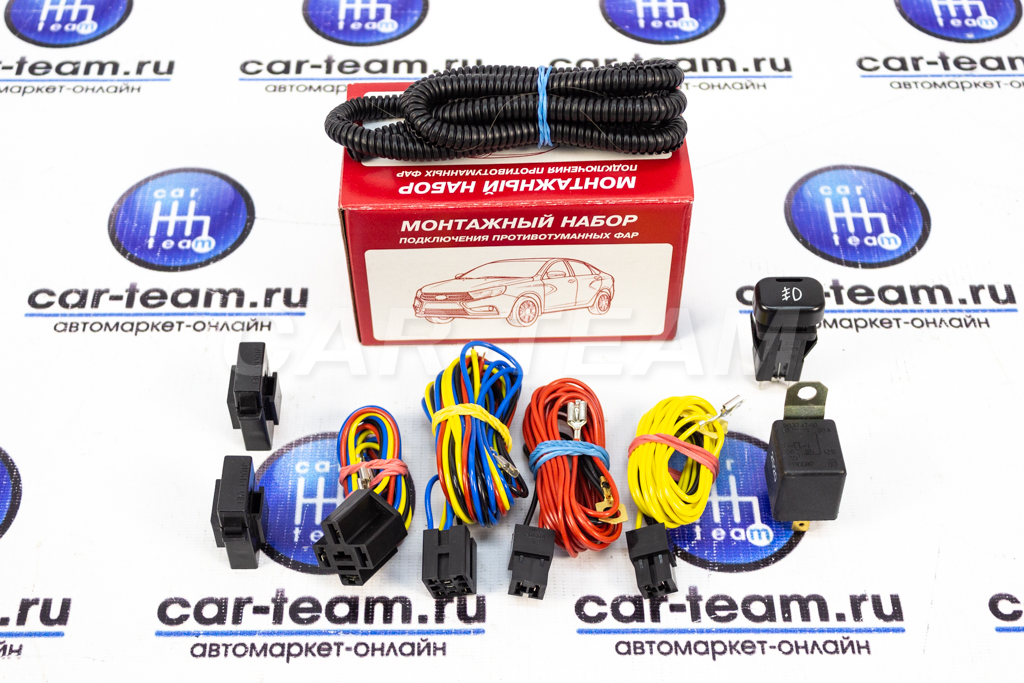

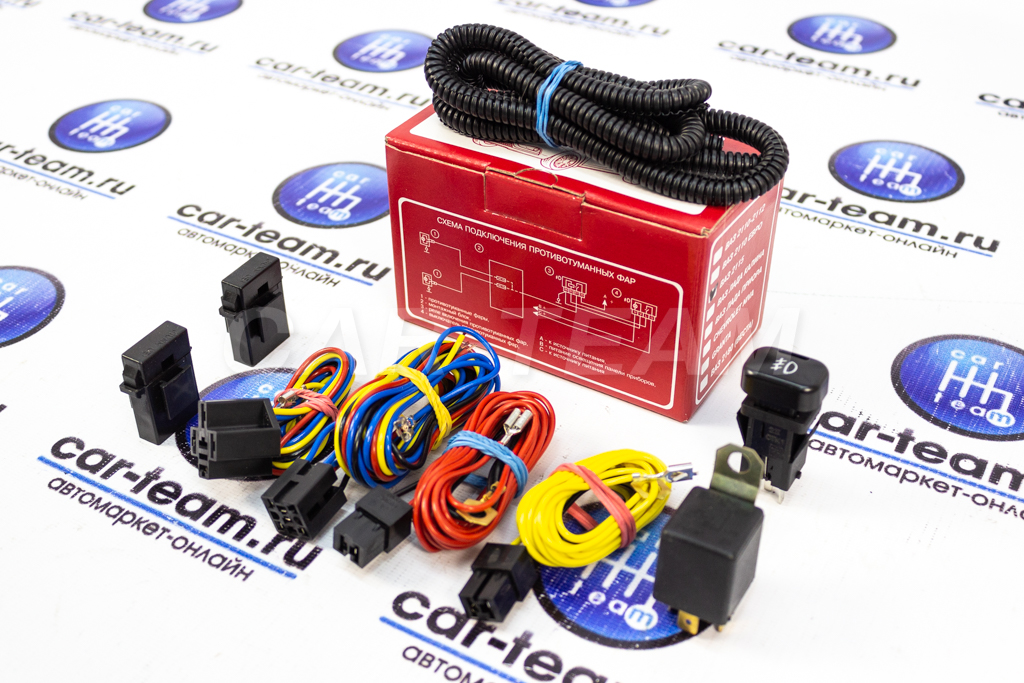

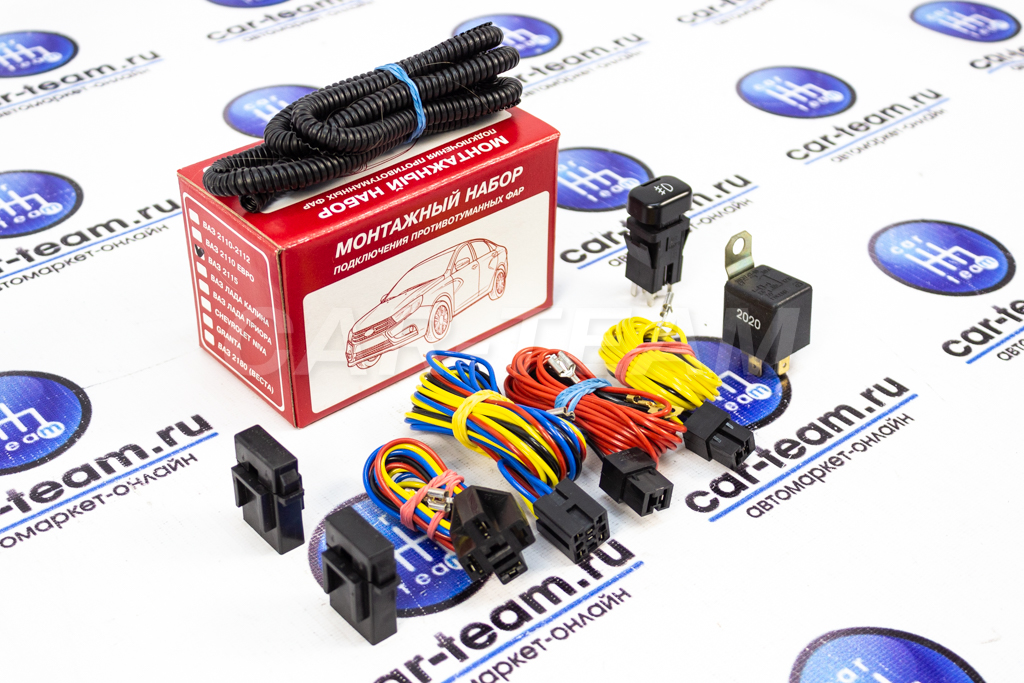

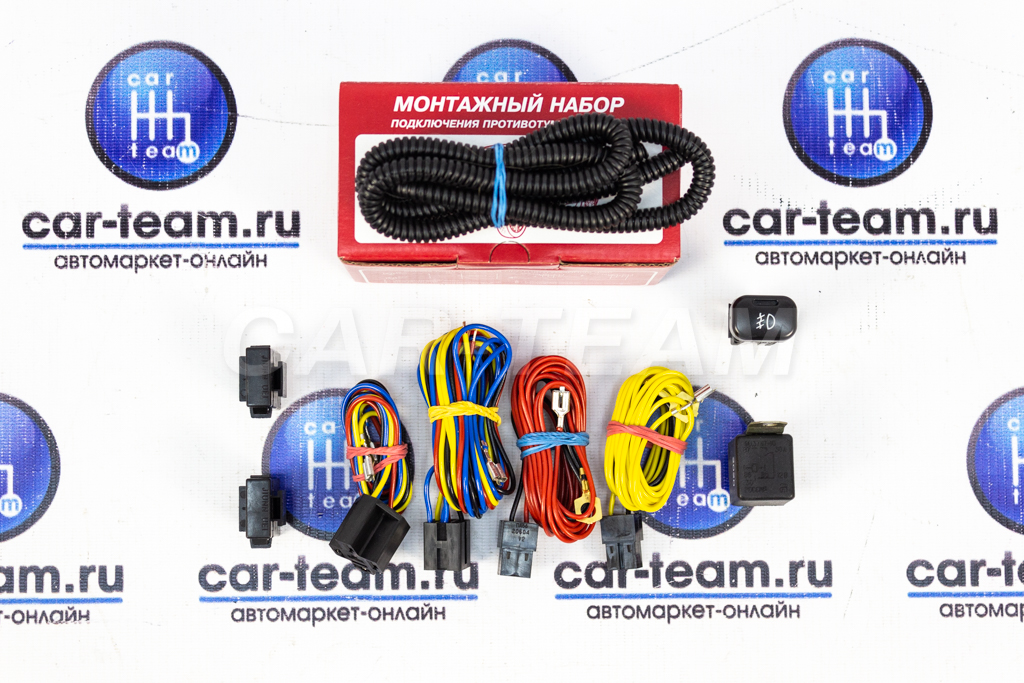

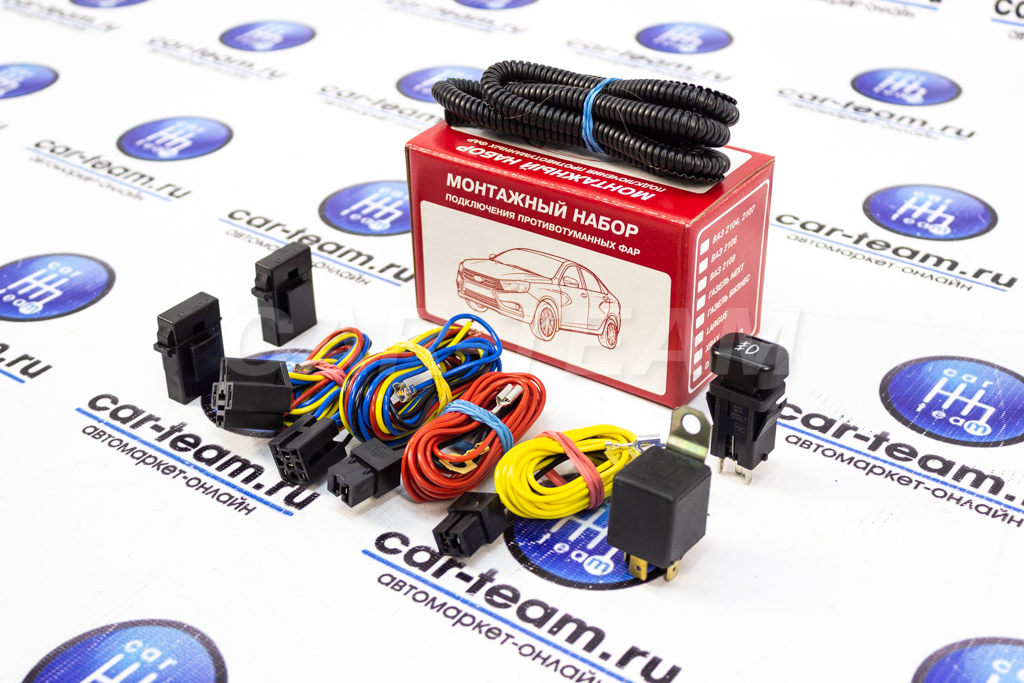

Монтажный набор подключения противотуманных фар (ПТФ) на автомобили Лада ВАЗ 2113, 2114, 2115.

Для самостоятельной установки имеется схема подключения птф.

В комплект входит: проводка, реле, кнопка

Автомобиль:

2113/2114/2115

Отзывы

Доставка товара осуществляется по России и СНГ:

1. Почтой России (от 350р и выше)

Доставка во все регионы РФ и страны СНГ

2. Транспортными Компаниями (от 350р и выше)

Доставка по России и в республику Казахстан

ТК Энергия (nrg-tk.ru)
ТК Деловые Линии (dellin.ru)
ТК СДЭК (www.cdek.ru)
ТК ПЭК (pecom.ru)
ТК КИТ (tk-kit.ru)

3. Самовывоз

Заказ можно забрать в офисе по адресу г. Тольятти, 40 лет победы 38, ТД "Малахит" 1 этаж.

Сроки ожидания отправки заказа в нашем интернет-магазине ориентировочно 2-7 рабочих дней, крупные заказы 7-14 раб. дней; окрас бамперов, зеркал, кузовных деталей, спойлеров и т.д. 7-14 раб. дней; изготовление выхлопных систем Stinger, STT, Dk-pro 7-14 раб. дней; пошив чехлов, обивок, рулей, ручек кпп, eva-ковриков и т.д. 7-14 раб. дней.

В течении данного периода мы вышлем Вам трек-номер на эл. почту для отслеживания посылки в пути.

Оплата может быть произведена следующими способами:

1. Оплата на карту Сбербанка

Оплатить можно с помощью приложения СБЕРБАНК-Онлайн и других приложений Банков.

После оформления заказа, производя оплату не указывайте комментарии , мы сами поймем по сумме заказа и ФИО отправителя.
После получения средств, статус вашего заказа будет изменен на оплачен до 17.00 текущего дня, или с 9.00 следующего по Московскому времени.

2. Банковской картой

Автоматический прием платежей с использованием Банковских карт МИР, VISA International, Мastercard.

Также можно оплачивать кредитными картами с льготным периодом кредитования.

Для выбора оплаты товара с помощью банковской карты на соответствующей странице необходимо нажать кнопку «Оплата заказа банковской картой».

2. Оплата на QIWI-кошелек 89272115207

3. Оплата на Яндекс.Деньги 410013993950891

5. Оплата на расчетный счет для ЮЛ и ИП (комиссия 6%)

Пришлите реквизиты Вашей организации на эл.почту [email protected] для выставления счета. После оплаты счета обязательно присылайте платежное поручение.

4. Наложенный платеж Почты России (комиссия от 4%)

ВАЖНО! При отправке наложенным платежом ПОЧТА РОССИИ возьмет комиссию за оказание услуги наложеннго платежа 150-300р, также увеличивается стоимость доставки в связи с оценкой товара.

Доставка наложенным платежом возможна только по России.

ВНИМАНИЕ! При выборе оплаты наложенным платежом, стоимость доставки оплачивается вперед до отправки, за сам товар при получении.

Сумма заказа по наложенному платежу не должна превышать 5000р, также наложенным платежом не отправляются окрашенные детали, товары сшитые под заказ чехлы, обивки, вставки в двери, ева-коврики, рули и т.д. (минимум по 50% предоплате).

Обязательно сохраняйте чек оплаты или скриншот перевода.

Лучшими гарантиями выполнения заказов, и их качество, являются отзывы наших клиентов.

С отзывами о нашей работе можно ознакомится в нашей группе ВКонтакте https://vk.com/topic-136384247_36675422?offset=180

Мы гарантируем качество продукции, порядочность и своевременное выполнение всех требований по пересылке товара.

Светодиодные противотуманные фары с вертикальными линзами для установки на автомобили в штатные места. Светят в белом и желтом режимах для лучшего результата при любой погоде.

Особенности:

Посадочные и габаритные размеры как у штатных - легкая установка без "колхоза"
Высокая яркость и четкая СТГ - фары светят и освещают, повышая безопасность движения
Качественные материалы: алюминиевый корпус и поликарбонатное стекло - залог длительной службы
Насыщенный белый свет отлично освещает ночью - помогают видеть шире и дальше
Оранжевый свет для езды в сложных погодных условиях - дождь, туман, снег - светит дальше, чем белый
Воздухообменный клапан препятствует запотеванию фары
Желтый режим свечения в приоритете над белым - при подаче питания на провод желтого режима белый свет отключается и включается желтый

Применимость

ВАЗ 2113, 2114, 2115
ВАЗ 2110, 2111, 2112
Шевроле Нива (ВАЗ 2123) (до рестайлинга)

Пример светораспределения на специальном стенде:

Подключение:

Черный провод: - (масса)
Красный провод: +12 Вольт, белое свечение
Желтый провод: +12 Вольт, желтое свечение
Желтый режим свечения в приоритете над белым - при подаче питания на провод желтого режима белый свет отключается и включается желтый

Размеры:

Характеристики одной фары:

Рабочее напряжение: 10 - 16 Вольт
Источник света: CREE XP-G
Температура свечения: 5000K (чистый белый) + желтый свет
Мощность светового потока: 1500 Люмен
Потребляемая мощность 1 фары: 15 Ватт
Рабочая температура: от -35 до +50 °C
Материалы: алюминиевый сплав, поликарбонатное стекло
Срок службы: 10000 часов
Гарантия: 1 год
Производитель: КНР

Комплектация:

2 х Светодиодные ПТФ на правую и левую сторону
