Как поменять противотуманную лампочку на тойота рав 4

Обновлено: 22.02.2025

Замена ламп в передней фаре Тойота РАВ 4 несложное занятие — поменять лампы вполне можно своими руками. В этом поможет данный детальный фотоотчет, который в подробностях покажет процесс замены на примере Toyota RAV4 2013-го года (4 поколение). Далее будет показана замена лампы ближнего света, дальнего света, поворотника, габарита.

Номера ламп передней фары Тойота РАВ 4:

лампа ближнего света — HB3 (9005);

лампа дальнего света — HB3 (9005);

лампа габарита — 2825, W5W или 168.

*Применимость ламп следует уточнить перед покупкой — в зависимости от года выпуска и страны-изготовителя авто, они могут несколько отличатся.

Замена лампы ближнего света Тойота РАВ 4

Лампа ближнего света расположена вблизи внешнего края корпуса фары. Сначала следует нажать на фиксатор и отсоединить электрический разъем. Затем повернуть против часовой стрелки защитную крышку, и снять ее.

Далее надо отсоединить синий электрический разъем, повернуть патрон лампы на четверть оборота против часовой стрелки и вытащить лампу. Установка в обратной последовательности.

Замена лампы дальнего света Тойота РАВ 4

Лампа дальнего света установлена ближе к середине корпуса фары. Принцип замены тот же — отсоединить разъем, повернуть патрон на четверть оборота против часовой, достать лампу. Установить новую лампу с точностью до наоборот, не касаясь голыми руками стекла. Лампа ближнего и дальнего света имеют одинаковый номер и взаимозаменяемы.

Замена лампы поворота Тойота РАВ 4

Лампа поворотника установлена в нижнем углу внутреннего края фары. Следует повернуть четверть оборота серый патрон лампы, и вытащить лампу с патроном. Затем извлечь старую лампу и установить в патрон новую лампу сигнала поворота. Далее сборка в обратном порядке.

Замена лампы габарита Тойота РАВ 4

Лампа габарита установлена на внешнем крае фары. Надо повернуть на всю ту же четверть оборота против часовой оранжевый патрон лампы, потом извлечь лампу и вытащить ее из патрона. Установить лампу в обратной последовательности.

Rav 4 40

Опишем, какие осветительные приборы подходят для Toyota RAV4, как меняются лампочки Рав 4 4 поколения.

Меры предосторожности

Для начала перечислим основные правила техники безопасности при замене ламп в Рав 4:

Все осветительные приборы должны быть выключены.
Лампочки должны остыть (особенно газоразрядные), иначе об них можно обжечься.
Манипулируя в Rav 4 осветительными приборами, их держат не за стеклянную колбу, а за цоколь, чтобы не пораниться при растрескивании стекла и не оставить жирных следов.
В конце работы следует внимательно проверить прочность крепежа, герметичность штатной защиты.

Лампочки используемые в Rav 4 4 поколения

HIR2 — в бигалогеновых фарах для ближнего, дальнего света (в одной линзе)

HB3 — в галогеновых фарах для ближнего, дальнего, в биксеноновых – только для дальнего.

D4S — в биксенонках для ближнего.

H16 – для противотуманок Рав 4.

LED – для габаритов, стоп-сигналов, дневных ходовых огней, противотуманок.

W5W – для габаритов, стоп-сигналов, для подсветки салона, номера, багажника в Rav 4.

W16W – задний ход.

W21W – для стоп-сигналов, задних (до 2015/10) поворотников, противотуманников Рав 4.

WY21W – для передних, задних (от 2015/10) поворотников.

Замена ламп передней блок-фары Рав 4

Чтобы заменить лампы справа, т.е. со стороны пассажира, лучше снять бачок с омывающей жидкостью. Со стороны водителя (слева) замена возможна без всяких инструментов.

Ближний свет установлен у наружного края фары. Отжимается фиксатор и отсоединяется электро разъём. Защитная крышка поворачивается против часовой стрелки и снимается. После этого отсоединяется синий электро разъём, патрон выкручивается на четверть оборота, и вынимается источник света.

Новый устанавливается в обратном порядке, однако галогенку нельзя трогать пальцами за стекло, иначе она быстро перегорит из-за оставшихся от пальцев жиро-потовых следов. Загрязненное стекло следует обезжирить спиртом.

Лампа дальнего HB3 – посредине фары, меняется точно так же, как и предыдущая. У РАВ 4 4 поколения приборы ближнего и дальнего освещения взаимозаменяемы.

Поворотники стоят снизу у внутреннего края. Серый патрон лампочки указателя поворота WY21W/5W выворачивается влево на ¼ и вытаскивается вместе с лампой. Она извлекается из патрона и меняется на новую. Далее – обратный порядок сборки.

Габаритные огни расположены у внешнего края, у них оранжевые патроны. Меняется лампа габарита W5W так же, как и поворотники.

Меняем источники света в противотуманных фарах

Для Rav 4 2014 подходят противотуманки мощностью 19 Вт типа С (галогенка Н16).

Чтобы места при замене лампочки было достаточно, следует выкрутить руль в противоположную сторону. Т.е. если меняется правая противотуманка, то руль выкручивается влево, и наоборот.

Снимается защита крыла после снятия фиксатора.
После нажима на фиксатор снимается разъем.
Цоколь выкручивается против часовой стрелки.
При установке нового источника света три его выступа нужно соединить с выемками крепления и провернуть по часовой стрелке.
Установив разъем на место, лампу нужно встряхнуть за цоколь и проверить прочность крепления. Затем включить и убедиться, что фара работает, а свет не просачивается через крепление.
На место ставится защита крыла, крепится и поворачивается фиксатором.

Меняем лампочки в задней блок-фаре

Для замены стоп-сигналов и поворотников на корме RAV 4 2015 подходят лампы мощностью 21 Вт, а для габаритных огней – мощностью 5 Вт, в обоих случаях это тип Е (бесцокольные прозрачные).

После открытия двери багажника выкручиваются болты, и снимается узел фонарей. Соответствующий осветительный прибор выкручивается против часовой стрелки. Старая лампа извлекается, на ее место устанавливается новая и крепится в обратном порядке.

Замена лампочек в задних габаритах, фонарях заднего хода и подсветке номера

При открытых дверях багажника обернутой тканью отверткой поддевается и снимается соответствующая крышка. Нужные источники света выкручиваются против часовой стрелки, вытягиваются и меняются на новые. Для фонарей движения назад у Rav 4 4 поколения подходят лампочки мощностью 16 Вт типа Е (бесцокольные прозрачные), габариты же и подсветка номерного знака – 5-ваттные, того же типа.

Смена источников света в задних противотуманках

Противотуманки сзади у Рав 4 – это лампочки 21 Вт типа Е (бесцокольные). Их замена производится по описанному выше алгоритму. Только в конце работы следует проверить плотность установки резиновой крышки.

Заключение

В разных странах производители Тойоты РАВ 4 могут менять лампы в осветительных приборах. Если планируется их замена, уточняйте у продавца, какие лампочки нужны конкретно для вашей машины.

Номера ламп передней фары Тойота РАВ 4:

лампа ближнего света — HB3 (9005);
лампа дальнего света — HB3 (9005);
лампа сигнала поворота — WY21W/5W (7444NA);
лампа габарита — 2825, W5W или 168.

Для замены ламп с водительской стороны не понадобится никаких инструментов. Для замены ламп с пассажирской стороны лучше будет, если убрать бачок омывающей жидкости.

Нельзя касаться пальцами стекла устанавливаемой галогенной лампы — оставленные следы приведут к перегоранию лампы. Очистить лампу можно салфеткой, смоченной спиртом.

Замена ламп

Следующие лампы можно заменить самостоятельно. Сложность замены зависит от конкретной лампы. Поскольку существует опасность повреждения компонентов, замену рекомендуется производить у любого авторизованного дилера, времонтной мастерской Toyota либо в другой организации, работники которой имеют соответствующую квалификацию иоборудование.

Расположение ламп впереди автомобиля

Ближний свет фар (галогенные фары).
Фара дальнего света.
Передний указатель поворота.
Противотуманная фара (при наличии).

Расположение ламп сзади автомобиля

Задний габаритный фонарь.
Фонарь заднего хода.
Задний указатель поворота.
Стоп-сигнал/задний габаритный фонарь.
Фонари подсветки номерного знака.
Задний противотуманный фонарь.

Временная конденсация влаги на внутренней стороне рассеивателей фар не указывает на неисправность фар.

Для получения дополнительных сведений в перечисленных ниже ситуациях обратитесь кавторизованному дилеру, в ремонтную мастерскую Toyota либо в другую организацию, работники которой имеют соответствующую квалификацию и оборудование:

на внутренней стороне рассеивателя появляются крупные капли воды;
влага собралась на внутренней стороне фары.

Подготовка к замене лампы

Проверьте мощность лампы, подлежащей замене.

Лампы			Мощность, Вт	Тип
Наружное освещение	Фары	Дальний свет	60	А
		Ближний свет (галогенные лампы)	60	А
		Ближний свет (газоразрядные лампы)	35	В
	Противотуманные фары *		19	С
	Передние указатели поворота		21	D
	Стоп-сигналы/задние габаритные фонари		21/5	E
	Задние габаритные фонари		5	E
	Задние указатели поворота		21	E
	Фонари заднего хода		16	E
	Задний противотуманный фонарь		21	E
	Фонари подсветки номерного знака		5	E
Салон	Подсветка косметических зеркал		8	E
	Освещение салона (передней части)/фонари персонального освещения		5	E
	Освещение салона (задней части)		8	F
	Освещение багажного отделения		5	F

А — галогенные лампы НВ3. В — газоразрядные лампы D4S. С — галогенные лампы Н16. О — бесцокольные лампы (желтые). Е — бесцокольные лампы (прозрачные). F — двухцокольные лампы (прозрачные). * При наличии.

: Для предотвращения повреждения или пожара: — Убедитесь в правильности установки ламп и надежности их крепления. — Перед установкой лампы проверьте ее мощность во избежание повреждения, вызванного перегревом.

Замена ламп

: При замене ламп: — Выключите осветительные приборы. Не пытайтесь заменить лампу сразу же после выключения осветительных приборов. Лампы очень сильно нагреваются и могут стать причиной ожогов. — Не дотрагивайтесь голыми руками до стеклянной части лампы. Держите лампу за пластмассовую или металлическую часть. Если лампа поцарапана или упала, она может перегореть или треснуть. — Полностью установите лампы и другие элементы, используемые для их закрепления. Если этого не сделать, возможны тепловое повреждение, пожар или проникновение воды в фару. Это может вызвать повреждение фар или привести к появлению конденсата на рассеивателе. — Автомобили с газоразрядными фарами: когда фары включены, а также в течение короткого времени после выключения фар металлические детали позади блока фар имеют очень высокую температуру. Во избежание ожогов не дотрагивайтесь до этих металлических деталей, пока не убедитесь, что они остыли.

Ближний свет фар (галогенные фары)

1. Только с правой стороны: снимите зажимы. Затем сдвиньте входной патрубок бачка омывателя.

2. Отсоедините коннектор и поверните крышку против часовой стрелки.

3. Отсоедините коннектор, потянув за фиксатор.

4. Поверните лампу за цоколь против часовой стрелки.

5. Установите новую лампу. Совместите три выступа на лампе с креплением и установите лампу. Поверните лампу по часовой стрелке для фиксации.

6. Установите разъем. После закрепления коннектора слегка потрясите цоколь лампы, чтобы убедиться, что он хорошо закреплен.

7. Установите коннектор и крышку. Перед установкой коннектора включите фары ближнего света и визуально убедитесь, что свет не пробивается через крепление.

8. Только с правой стороны: сдвиньте входной патрубок бачка омывателя и установите зажим.

После замены ламп верните входной патрубок бачка омывателя в исходное положение при помощи фиксатора.

Дальний свет фар

1. Только с правой стороны: снимите зажимы. Затем сдвиньте входной патрубок бачка омывателя.

2. Поверните лампу за цоколь против часовой стрелки.

3. Отсоедините разъем, нажимая на фиксатор.

4. Замените лампу и закрепите цоколь лампы. Совместите три выступа на лампе с креплением и установите лампу.

5. Поверните и закрепите цоколь лампы. Слегка потрясите цоколь лампы, чтобы проверить, что он хорошо закреплен. Включите фары и визуально проверьте, что свет не проходит через крепление.

6. Только с правой стороны: сдвиньте входной патрубок бачка омывателя и установите зажим.

После замены ламп верните входной патрубок бачка омывателя в исходное положение при помощи фиксатора.

Передние указатели поворота

1. Поверните лампу за цоколь против часовой стрелки.

2. Извлеките лампу.

3. При установке выполняйте описанные шаги в обратном порядке.

Противотуманные фары (при наличии)

1. Чтобы обеспечить достаточное пространство для работы, поверните рулевое колесо в направлении, противоположном заменяемой лампе. Поверните рулевое колесо влево при замене лампы с правой стороны или поверните рулевое колесо вправо при замене лампы с левой стороны.

2. Снимите фиксатор защиты крыла, затем снимите защиту крыла.

3. Отсоедините разъем, нажимая на фиксатор.

4. Поверните лампу за цоколь против часовой стрелки.

5. Установите новую лампу. Совместите три выступа на лампе с креплением и установите лампу. Поверните лампу по часовой стрелке для закрепления.

Лампочки используемые в Rav 4 4 поколения

HIR2 — в бигалогеновых фарах для ближнего, дальнего света (в одной линзе)

HB3 — в галогеновых фарах для ближнего, дальнего, в биксеноновых – только для дальнего.

D4S — в биксенонках для ближнего.

H16 – для противотуманок Рав 4.

LED – для габаритов, стоп-сигналов, дневных ходовых огней, противотуманок.

W5W – для габаритов, стоп-сигналов, для подсветки салона, номера, багажника в Rav 4.

W16W – задний ход.

W21W – для стоп-сигналов, задних (до 2015/10) поворотников, противотуманников Рав 4.

WY21W – для передних, задних (от 2015/10) поворотников.

Замена лампы габарита Тойота РАВ 4

Лампочки устанавливаемые на Тойота Рав4 модель с 2013 года — четвертое поколение кузов XA40

Лампа ближнего света Led или Hir2 — 9012

Противотуманная фара H16

Передний указатель поворота WY21W безцокольная желтая (Янтарная)

Задний указатель поворота WY21W безцокольная желтая (Янтарная)

Освещение номерного знака, багажного отделения W5W

Подсветка косметических зеркал W8W

Лампы Toyota RAV4 кузов XA30 модель с 2005 по 2013 год — третье поколение

Дальний свет HB3 Ближний свет H11 Стояночные огни W5W Передний указатель поворота WY21W Противотуманные лампы H11 Фонарь заднего хода W16W Задний указатель поворота WY21W Задняя противотуманная фара P21W Подсветка номерного знака W5W

Лампы Toyota RAV4 кузов XA20 модель с 2000 по 2005 год — второе поколение

Дальний свет/ Ближний свет H4 Стояночные огни W5W Передний указатель поворота WY21W Противотуманные лампы HB4 Боковой указатель поворота W5W Стоп-сигнал W21/5W Фонарь заднего хода W16W Задний указатель поворота W21W Задняя противотуманная фара P21W Подсветка номерного знака W5W

Содержание

Удобный механизм раскладывания задних сидений достаточно потянуть за крючок, чтобы сложилась спинка и при этом одновременно съехала вниз и вперед подушка сиденья позволяет увеличить объем багажного отсека до литров, что позволяет перевозить грузы значительных габаритов, например, холодильник или стиральную машину. В году RAV4 подвергся модернизации.

В первую очередь, обновления коснулись двигателей: Кроме того, европейскому покупателю стала доступна версия с шестицилиндровым V-образным двигателем 2GR-FE объемом 3. Ранее этот двигатель устанавливался только на RAV4, предназначенные для американского рынка.

Toyota RAV4 2012, 148 л. с. — тюнинг

Стала богаче комплектация модели: Внешние изменения коснулись радиаторной решетки и бамперов. В интерьере изменений практически не произошло. Следующее обновление произошло в году.

Led на Rav 4 с Али без переделок

Система изменения высоты открывания клапанов Valvematic делает этот силовой агрегат необычайно экономичным. Изменился и облик автомобиля.

RAV4 приобрел новую хромированную решетку радиатора, выполненную в стиле моделей Avensis и Verso, видоизмененные фары и противотуманные фонари, иные передний бампер, капот и задние фонари. Flecкoлькo улучшились материалы отделки салона, однако кардинальные изменения интерьер не претерпел.

Порядок замены

Гнездо лампы ближнего света расположено рядом с наружным краем корпуса фары симметрично с обеих сторон. Будьте внимательны, чтобы не спутать ее с лампой дальнего света, которая расположена ближе к средней части корпуса фары. Перед тем, как приступить к замене, снимите минусовую клемму с АКБ.

Для того чтобы извлечь лампочку, необходимо проделать несложные операции.

Отсоединить электрический разъем. Для этого нажмите на фиксатор и потяните на себя.

Затем поверните защитную крышку против часовой стрелки.
Отсоедините электрический разъем, выкрутив плафон на 90 градусов также против часовой стрелки.

В чем плюсы обращения в дилерский сервисный центр

Замену лампы ближнего света и переднего габарита RAV-4 в 30 кузове стоит доверить официальному дилеру. Квалифицированный специалист предупредит риск повредить пластик под капотом и его крепеж, компоненты фар головного света или установить некачественные лампы.

Наш адрес: 143912, Московская область, г. Балашиха, шоссе Энтузиастов, д. 2 (1-й км от МКАД) Режим работы: ежедневно с 7−00 до 21−00

Режим работы в Новогодние и праздничные дни:

31.12.2019г. с 7−00 до 18−00

03.01.2020г. с 9−00 до 21−00

При движении из Москвы — после МКАД переезжаете мост через железную дорогу, разворачиваетесь под ним и уходите на дублер по указателю после рынка.

Камрады. Вопрос банален, однако чтобы поменять лампочку ближнего света, то надо ли фару разбирать или как ее оттуда вытащить? может кто уже менял? Боюсь из-за такой фигни делов наделать)))

Диагностика левой фары передней: горят габариты, дальний. Не горит — ближний.

О! А у меня лампа дальнего света перегорела, тоже все никак не поменяю. Кто подскажет, много ли там возни?

я фигею от тем форума :)))))))) скора будем постить «Хелп, заполнилась пепельница, что делать?!» :))))

Владелец автомобиля Toyota RAV4 CA40 рестайлинг обратился в наш сервис, чтобы поменять два комплекта заводских ламп: во-первых, мы заменим галоген в ПТФ на светодиоды , а также поменяем штатные «стекляшки» в заднем ходу также на LED-лампы. В обоих случаях лампы будут светиться красивым белым светом, который так нравится современным автомобилистам, которым стандартное желтое свечение уже поднадоело, да и смотрится оно не так красиво, как белое. Итак, в противотуманки мы установим наши фирменные светодиодные лампы XS-Light LED H11, а в задний ход – светодиодные лампы Osram Cool White W16W.

Свет ПТФ и вид автомобиля спереди в момент обращения.

Свет заднего хода и вид автомобиля сзади до замены ламп.

Пройдемся по используемым материалам. В первую очередь поговорим про светодиодные лампы XS-Light LED H11, которые являются нашей собственной разработкой – лампы очень яркие, впрочем, и неудивительно, так как они базируются на самых современных чипах , поэтому заводской галоген попросту не дотягивает до силы их света. Сами по себе лампы собраны из авиационного алюминия высшего класса, охлаждение в данном случае пассивное посредством радиатора, но светодиоды сами по себе не греются сильней 60 градусов.

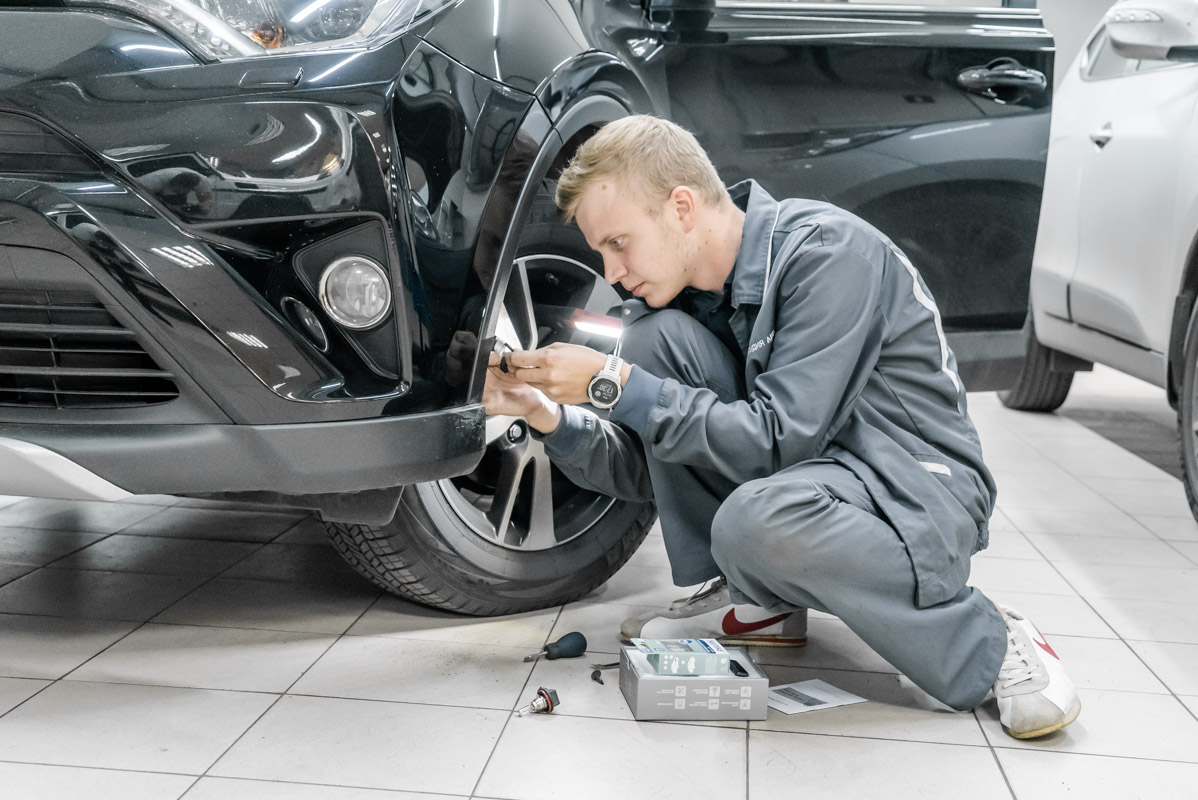

Меняем лампы в противотуманках.

Старая галогенная и новая светодиодная лампы для ПТФ.

Что касается светодиодных ламп Osram Cool White W16W, то это универсальные сигнальные лампы с белым свечением без теплых или холодных оттенков. Если установка светодиодов в ПТФ носит практическую пользу, где яркость светового потока гарантированно повышается, то в данном случае речь больше об эстетике. Разумеется, наш магазин является официальным дилером бренда Осрам, поэтому все лампы строго оригинальные и сопровождаются необходимыми гарантиями.

Меняем лампы в заднем ходу, а также наглядное сравнение света новой (слева) и старой лампы (справа).

Замена ламп на LED в ПТФ Тойота РАВ4 осуществляется без демонтажа бампера через подкрылки, где мы удаляем заводские галогенные лампы, устанавливая на их место светодиоды XS-Light LED H11, фиксируя их в таком положении, чтобы свет от них рассеивался на уровне асфальта. Установка светодиодов в задний ход также не занимает много времени и выполняется через задний бампер. В сумме у нас ушло около часа на всю работу , на которую мы также даем гарантии сроком на 12 месяцев.

Свет ПТФ с новыми лампами, а также вид авто.

Новый задний ход со светодиодами, а также вид авто сзади после работы.

Посмотрим теперь на результат нашей работы. Со светодиодами в ПТФ Toyota RAV4 сила противотуманного света возросла в два раза , так что тьма перед автомобилем будет рассеиваться эффективней, чем с заводскими галогенными лампами. Яркий свет противотуманок станет отличным дополнением к головному свету в плохих погодных условиях, повышая, таким образом, безопасность водителя и его пассажиров. Задний ход со светодиодами также продемонстрировал достойную яркость, а еще стоит обратить внимание на вид автомобиля после работы – белый свет фар значительно преобразил его вид, эффектно контрастируя на фоне черного кузова.

В противотуманных фарах на Рав 4 последнего 4 поколения устанавливаются лампы H16 12v/19W. Лампы от прошлого поколения H11 не подойдут. Точнее в противотуманную фару они могут и залезть, но справят ее, так как под лампы 55W новые птф не рассчитаны.

Какую лампу выбрать для птф Totota Rav 4

Итак, как я уже писал выше, лампы в противотуманных фарах установлены H16 12v/19W. В зависимости от необходимости можно установить обычные галогенные лампы, светодиодные или ксенон. Последние два варианта официально запрещены. Однако некоторые из владельцев жалуются на слабый свет от штатных ламп в птф.

OSRAM H16-12-19 64219L — от 750 руб шт.
H16-12- 19W PGJ19-3 PRIME от 350 руб шт.
Koito H16 WhiteBeam III от 2100 руб компл.
Philips H16 Standard Vision от 750 руб шт.
Osram H16 Cool Blue Intense (+20%) от 900 руб

Любая из указанных выше ламп подойдет для замены оригинальной. С завода как правило устанавливаются лампы фирмы Osram. Если хотите чтобы свет был яре, можно установить лампы Koito. При той же мощности они обладают увеличенной светоотдачей.

Инструкция по самостоятельной замене лампы в птф

Добраться до противотуманной фары можно либо открутив нижний пыльник, либо часть подкрылка.

Откручиваем три самореза нижней пластиковой накладки и убираем ее в сторону.

Далее откручиваем саморез крепления подкрылка и аккуратно отгибаем его в сторону.

Далее рукой лезем и нажав на фиксатор снимаем с лампы колодку. Затем берем лампу и поворачиваем ее на пол оборота в противотуманной фаре.

Берем новую лампу не трогая за колбу и устанавливаем в обратном порядке. Одеваем колодку и проверяем работоспособность.

Если после замены лампа не загорелась, вполне возможно, что перегорел предохранитель, расположенный в монтажном блоке под капотом.
