Как поменять габаритную лампочку на сузуки свифт
28.11.2018
В этом руководстве будет показано, как заменить лампочку на задних воротах с левой стороны автомобиля. Процесс аналогичен для правой стороны или другой лампы заднего фонаря. * P21 / 5W (основной задний фонарь / стоп-сигнал) * PY21W (мигающий свет) * P21W (фонарь заднего хода)
Шаг 1 ослабить задний фонарь
Откручиваем два видимых болта.
«После откручивания болтов, другая сторона фонаря все еще крепится двумя нажимными заглушками».
Используя инструмент для снятия панели, отожмите за каждым углом и отожмите каждую заглушку.
Шаг 2 доступ к задней части света
Снимите свет с рамы и поместите его на заднюю дверь.
Возможно, вам придется удалить некоторые кабели из кабельных направляющих.
Вы также можете лучше увидеть свечи, которые удерживали свет на месте.
Шаг 3 снять фитинг
Открутите фитинг примерно на 45 градусов и поднимите его из корпуса.
Шаг 4 заменить лампочку
Снимите лампочку, повернув ее примерно на 45 градусов.
И сделай наоборот с новой лампочкой, нажми и поверни.
«Лампа имеет 2 направляющих штифта, обеспечивающих правильную установку».
«Фитинг имеет 2 соответствующих приемника».
Шаг 5 вставить фитинг
Вставьте фитинг, совместив направляющие фитинга с отверстиями на корпусе, и поверните его на 45 градусов по часовой стрелке.
Шаг 6 вернуть свет
Уберите все ослабленные кабели и поместите фонарь обратно на раму автомобиля.
Замена лампы габаритного света suzuki swift не снимая бампера.
Замена лампы стопов suzuki swift 2007
Замена лампы стопов suzuki swift 2007.
Замена лампы подсветки номера suzuki swift 2007
Замена лампы подсветки номера suzuki swift 2007.
Замена ламп в ПТФ на LED Suzuki SX4
How to replace Suzuki Swift headlight bulbs
Suzuki SX4. Gearshifter Light Bulb change. Замена лампочки подсветки ручки АКПП на Suzuki SX4.
Замена лампы освещения салона на Сузуки Гранд Витара
Смотрите видео Как заменить лампочки Suzuki Swift своими руками .
В этой видео опытные владельцы делятся советами Как заменить лампочки Suzuki Swift самостоятельно.
Видео советы бывалых водителей Как заменить лампочки Suzuki Swift основанные на личном опыте
В видео показывается Как заменить лампочки Suzuki Swift в гаражных условиях без помощи специалистов.
Для тех , кто привык пользоваться обычными печатными изданиями , рекомендуем купить руководства по ремонту автомобилей в крупнейших магазинах России и Украины
Магазины автолитературы :
krutilvertel - Электронные книги типографского качества в формате PDF
autodata - Интернет-магазин издательства Легион-Автодата
autoinform96 - литература по ремонту и эксплуатации автомобилей в России и Украине
Замена лампы габаритного света suzuki swift не снимая бампера.
Замена лампы стопов suzuki swift 2007
Замена лампы стопов suzuki swift 2007.
Замена лампы подсветки номера suzuki swift 2007
Замена лампы подсветки номера suzuki swift 2007.
Замена ламп в ПТФ на LED Suzuki SX4
How to replace Suzuki Swift headlight bulbs
Suzuki SX4. Gearshifter Light Bulb change. Замена лампочки подсветки ручки АКПП на Suzuki SX4.
Замена лампы освещения салона на Сузуки Гранд Витара
Смотрите видео Как заменить лампочки Suzuki Swift своими руками .
В этой видео опытные владельцы делятся советами Как заменить лампочки Suzuki Swift самостоятельно.
Видео советы бывалых водителей Как заменить лампочки Suzuki Swift основанные на личном опыте
В видео показывается Как заменить лампочки Suzuki Swift в гаражных условиях без помощи специалистов.
Для тех , кто привык пользоваться обычными печатными изданиями , рекомендуем купить руководства по ремонту автомобилей в крупнейших магазинах России и Украины
Магазины автолитературы :
krutilvertel - Электронные книги типографского качества в формате PDF
autodata - Интернет-магазин издательства Легион-Автодата
autoinform96 - литература по ремонту и эксплуатации автомобилей в России и Украине
И еще один автовладелец обратился к нам с просьбой поменять штатный галоген на светодиоды : принимали в своем автосервисе автомобиль Suzuki Swift, у которого в момент обращения еле горела только правая фара, в которой стояла заводская лампочка. Задача стандартная, мы такие работы выполняем ежедневно, так что установим в ближний свет наши фирменные светодиодные лампы XS-Light LED H4, дающие на пару силу света в 6000 люмен.

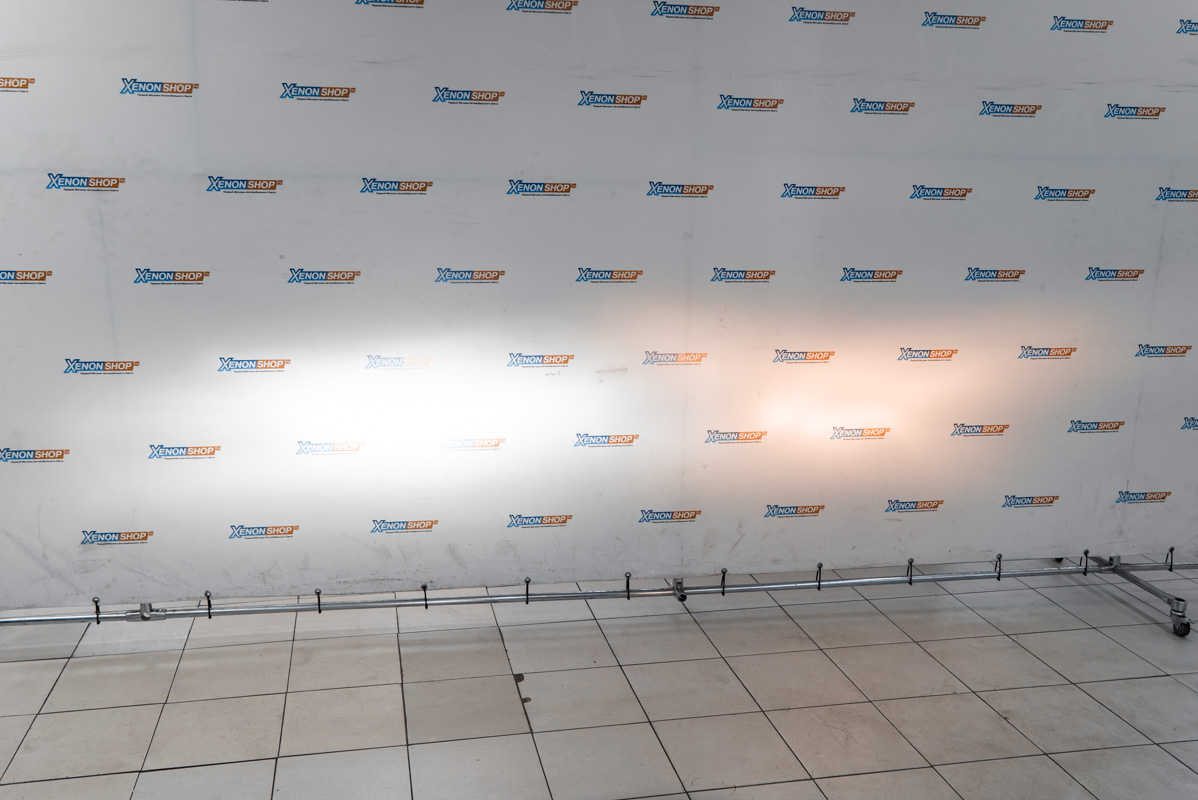

Сравнение света новой светодиодной лампы (слева) и старой галогенной (справа).
Разумеется, стандартные лампочки не обладают такой яркости, так что, в общем-то, понятно, почему большинство автомобилистов отказываются от галогеновых ламп в фарах в пользу светодиодных. При этом светодиодные лампы XS-Light LED H4 генерирую белый световой поток, а не желтый, который уже всем давно надоел – современные автомобилисты выбирают в подавляющем большинстве именно белый автосвет, который с эстетической точки зрения выглядит красивей желтого.
Меняем лампы в фарах.
Отличия у светодиодов от галогена не только затрагивают мощность исходящего света, но также и разницу в сроке службы и количестве потребления питания. LED-лампы XS-Light здесь также показывают себя лучше, так как без проблем работают несколько лет, а их фактическая мощность в разы ниже газовых ламп, так что нагрузка на бортовую сеть минимальная. Что касается гарантийных обязательств, то на свои лампы мы даем 18 месяцев гарантии , но исходя из практики, смело заявляем – количества брака из общего количества продаж составляет менее 1%.

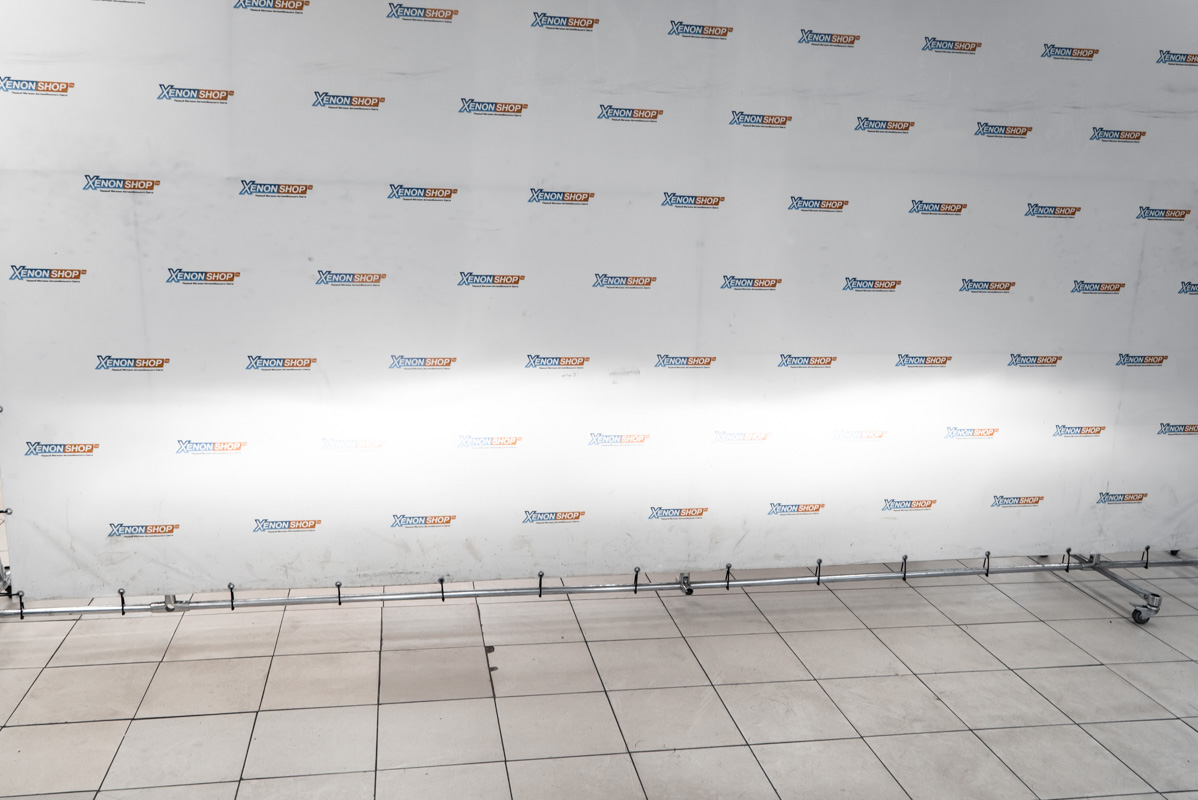

Итоговая светотеневая граница, а также свет фар с новыми лампами.
Установка светодиодов в фары Сузуки Свифт выполняется без демонтажа бампера и фар, то есть через подкапотное пространство, так что по времени такая работа занимает 20 минут и, в принципе, может быть выполнена самостоятельно. Впрочем, здесь стоит учитывать, что нужно не просто удалить из фар старый галоген, поменяв его на светодиодные лампы XS-Light LED H4, но и выставить новые лампы в корректном положении, добившись правильного распределения света перед автомобилем.
Вид автомобиля после работы.
Собственно, итог работы показал, что новый головной свет автомобиля Suzuki Swift со светодиодными лампами стал очень ярким. Светотеневая граница широкая, плотная и с равномерной заливкой светом, что, конечно, станет отличным подспорьем при поездках по ночам, ведь чем эффективней освещается дорожное полотно, тем выше поднимается уровень безопасности водителя и его пассажиров, чем пренебрегать, конечно, никак нельзя.
На всех модификация Suzuki Swift на бампере присутствуют фонари, но не на всех модификациях в них есть лампы. Ниже я написал как можно изменить ситуацию.
1. Стопсигналы (фото сделано телефоном)
Для начала покупаем 2 патрона для ламп, и около 4 метров провода в хорошей оплетке, т.к. часть проводов будет проходить на улице под задним бампером.
Дальше снимаем фары, каждая фара прикручена на один винт. Затем идем домой, включаем духовку градусов на 200 и кладем туда минут на 5 фары или же можно воспользоваться феном. По другому раскрыть фару не получится, т.к. помимо защелок она держится на герметике.
После того как фара нагрелась, аккуратно поддеваем стекло отверткой и раскрываем фару.
ПЕРВЫЙ ВАРИАНТ. Затем берем кусок картона и делаем трафарет. После берем текстолит или относительно толстый кусок пластмассы. У меня под рукой оказался старый системный блок, вернее его лицевая часть.
Обводим по трафарету пластик и отпиливаем нужные куски, потом равняем края напильником.
Дальше прикручиваем к патрону два проводка.
В пластике делаем паяльником 5 отверстий, 3 для крепления патрона и два для проводов.
Вставляем в пластик патрон.
Запаеваем с обратной стороны крепежи патрона.
Делаем 2 отверстия для проводов в фаре.
Крепим на 2 самореза пластик с патроном.
Дальше вставляем маленькую лампочку.
И закрываем фару стеклом, затем кладем в духовку на 5 минут и уже плотно закрываем фару.
ВТОРОЙ ВАРИАНТ. В данном варианте почти все тоже самое, только лампочка больших размеров и в связи с этим крепление патрона должно быть больше утоплено в корпус фары.
Берем тот же пластик что и в первом варианте и отрезаем от него лишнее.
Затем прикручиваем к фаре, проделав сквозные отверстия саморезами.
Собираем фару, кладем в духовку на 5 минут и закрываем ее более плотно.
2. Установка стопсигналов
Подключаем по такой схеме (к правому стопсигналу подключать удобней)!
В начале снимаем пластиковую планку, она держится на 6 пистонах. (пистоны вынимаются легко, нужно нажать на центр пистона)
Затем отгибаем нижний серый пластик, он держится на 3 пистонах и ищем нужные провода от стопсигналов. И подключаем к ним провода, которые пойдут к дополнительным стопам.
Потом проводим провода к дополнительным стопам. Если сесть на задние сиденья задом на перед, то будет видна резиновая заглушка, через нее и проводим провода, предварительно проделав отверстие шилом.
Провод вылезает под бампером прям рядом с нишей под фару. Затем из этой ниши вынимаем резиновую заглушку, делаем отверстие в ней и протягиваем провода.
Теперь левая фара, так же делаем отверстие в заглушке, но провод уже протягиваем в правую нишу, в ней же и соеденияем провода.
Затем вставляем фары, прикручиваем винты, вот и готопы стопсигналы.
На все ушло около 2 часов, больше всего времени ушло на крепление патрона.
3. Модернизация патрона
В недавнем времени у меня перегорела лампа и умер патрон в дополнительном стопсигнале, а чтобы поменять все это дело нужно опять снять фонарь, раскрыть стекло, вынуть патрон, поставить другой, поменять лампу, что не очень просто. В связи с этим я решил поставить другой патрон и немного подругому.
Прорезал отверстие побольше.
И закрепил с патрон с наружней стороны. Теперь для замены лампы нужно лишь выуть из бампера фонарь раскрутить патрон вынуть лампу и поставить другую.
4. Установка пятого стопсигнала на заднее стекло
Стоимость стопсигнала составляет 200-300 руб., я брал за 250 руб.
В связи с тем, что у меня стоит камера заднего вида на месте где должен стоять стопсигнал, стоп пришлось крепить внизу стекла.
Итак, протер стекло от пыли, грязи и т.д. обычной водой и бумажными салфетками.
Далее дал посохнуть и приклеел фонарь на родной двухсторонний скотч, продавцы сказали, что скотч фирмы "3М", так что дополнительный покупать не нужно.
Теперь о самих проводах. С багажника снял обшивку, она держится на вдух винтах и пистонах.
Провел провода с помощью жесткой проволоки (нахождение провода отмечено красным цветом).
Дальше провел провод под резинкой в салон, затем под обшивкой, и подключил к в проводам стопсигнала (см. пункт "Установка стопсигналов" ).
5. Вариант со светодиодами.
На первый взгляд мне показалось будет очень просто ее открыть, так как видны только защелки и больше ничего. НО не тут то было. Сам отражатель ОЧЕНЬ крепко держится на герметике, поэтому пришлось взять вот такой вот фен:
Поставив его на 350 градусов аккуратно прогрел по всей площади, тогда разбирается он на много проще (без фена пришлось повозиться долго и безрезультатно, так же можно использовать духовку)
Далее вырезал из текстолита нужный размер и форму
Затем примерил и подточил напильником, чтобы получить то что нужно
Вроде то что и задумывалось.
Затем переходим к пайке.
я брал сверхяркие диоды с углом в 17 градусов.
делал цепочки по 3 диода последовательно, затем эти цепочки цеплял в параллель.
в общем у меня получилось 2 цепи: одна на габариты, вторая на стоп.
на выходе поставил резисторы по 10 кОм (нужно было 10 и 12, но таких наминалов небыло и поставил оба по 10 - всё работает).
Подключил к БП, чтобы проверить, и чуть не ослеп. без красного светофильтра (стекляшки фонаря) смотреть на него нереально, слепит капитально. фотка не получилась.
Собирал все в обратном порядке: прогрел герметик и защелкнул стекляшку.
Источник: Suzuki-club Автор: к сожалению мне не известен.
6. Установка дополнительного стопсигнала на заднюю дверь.
6.1. Откручиваем саморезы фиксации обшивки двери багажника (крестовая отвертка, желательно с хорошей ручкой и не сбитыми шлицами, т.к.
возможно приложение больших усилий для срыва самореза в первый раз после японцев :-)) .
6.2. Аккуратно (. ) отгибаем один край обшивки до момента отщелкивания клипсы.
6.3. Дальше также аккуратно отсоединяем все клипсы по периметру.
6.4. Вид снятой обшивки со стороны клипс.
6.5. Вид двери багажника со снятой обшивкой.
6.6. Стопсигнал
ЗЫ: Обшивку пришлось снимать для того, чтоб поменять лампочку в подсветке заднего номерного знака. Какая связь? :-) А чтоб снять колпачок данной лампочки подсветки, нужно отгибать (а можно и сломать) планку под которой находится лампочка. Поэтому для ослабления гаек крепления планки приходится снимать обшивку двери. В принципе это не шибко муторная операция, как кажется на первый взгляд.
7. Дополнительные стопсигналы - светодиоды
Сохранен текст автора!
Меня давно "типало" наличие на машине всяких "катафотоф" ))
Никак , как говоритсо, не давало покоя их "мертвое" присутствие )))
Пока бампер на "свисте" делаетсо -решил "оживить вооот таким образом их
