Замена термопредохранителя форд фокус 3
Ford Focus 3 го поколения выпускался в 2011, 2012, 2013, 2014, 2015, 2016, 2017 и 2018 годах с кузовами седан, хетчбек, универсал и поставлялся на рынки более 122 стран, в том числе и России. Рестайлинг данная модель прошла в 2014 году. В нашем материале мы покажем где находятся блоки с предохранителями и реле Форд Фокус 3 го поколения, их описание со схемами блоков и фотографиями. Отдельно выделим предохранитель отвечающий за прикуриватель. Так же покажем общее расположение всех электронных блоков управления.
p, blockquote 1,0,0,0,0 -->
p, blockquote 2,0,0,0,0 -->
Назначение предохранителей может отличаться от представленного и зависит от года выпуска, уровня комплектации и страны поставки Форд Фокус 3. А если не подходит поколение модели, изучите иные описания: фокус 1 и фокус 2.
Расположение блоков
На данной схеме будет представлено общее расположение всех электронных блоков управления в Ford Focus 3.
p, blockquote 4,0,0,0,0 -->
Схема
p, blockquote 5,0,0,0,0 -->
p, blockquote 6,0,0,0,0 -->
Описание
В форд фокус 3 предусмотрены 3 основных блока с предохранителями и реле: в салоне, под капотом и в багажном отделении.
Блок в салоне
Он расположен под панелью приборов, со стороны пассажира, за бардачком и закрыт обшивкой.
p, blockquote 9,0,0,0,0 -->
p, blockquote 10,0,1,0,0 -->
p, blockquote 11,0,0,0,0 -->
p, blockquote 12,0,0,0,0 -->
Схема
p, blockquote 13,0,0,0,0 -->
p, blockquote 14,0,0,0,0 -->
Расшифровка
За прикуриватель отвечает предохранитель номер 61 на 20А.
Блоки под капотом
Пример расположения блоков
p, blockquote 17,0,0,0,0 -->
p, blockquote 18,0,0,0,0 -->
Монтажный блок
Он находится в левой части подкапотного пространства и закрыт защитной крышкой, с обратной стороны которой будет нанесена актуальная схема блока.
p, blockquote 19,0,0,0,0 -->
p, blockquote 20,1,0,0,0 -->
p, blockquote 21,0,0,0,0 -->
Обозначение предохранителей
p, blockquote 22,0,0,0,0 -->
| 7 | 40А ABS, ESP |
| 8 | 30А ESP |
| 9 | 30А Обогрев заднего стекла 40А Блок предохранителей в багажном отсеке |
| 10 | 40А Мотор отопителя |
| 11 | 30А Модуль качества напряжения, Система старт-стоп |
| 12 | 30А Реле блока управления двигателем клапан системы рециркуляции отработавших газов |
| 13 | 30А Реле стартера |
| 14 | 40А Обогреватель ветрового стекла (правая сторона) 25А Задний стеклоподъёмник |
| 15 | 25А Вентилятор системы охлаждения, Блок управления коробкой передач |
| 16 | 40А Обогреватель ветрового стекла (левая сторона) 20А Датчик аккумуляторной батареи |
| 17 | 20А Вспомогательный отопитель |
| 18 | 20А Стеклоочиститель |
| 19 | 5А ABS, ESP |
| 20 | 15А Звуковой сигнал |
| 21 | 5А Выключатель ламп стоп-сигнала |
| 22 | 15А Система мониторинга аккумуляторной батареи 5А Парковочный помощник |
| 23 | 5А Катушки реле, переключатель освещения |
| 24 | 20А Задняя розетка 5А Обогреватель ветрового стекла (правая сторона) |
| 25 | 10А Зеркала с электроприводом |
| 26 | 15/20/25А Блок управления коробкой передач |
| 27 | 15А Муфта компрессора кондиционера |
| 28 | 5А Датчик массового расхода воздуха, Задняя камера, Адаптивный круиз-контроль 10А Камера заднего вида, система предупреждения о возможном столкновении |
| 29 | 20А Омыватели фар 10А Камера заднего вида, система предупреждения о возможном столкновении |
| 30 | 5А Блок управления двигателем |
| 31 | 15А Вентилятор интеркуллера (1.6L Duratorq TDCi) |
| 32 | 10А Клапан системы рециркуляции отработавших газов, клапаны управления завихрением, подогреваемый кислородный датчик выхлопных газов (системы управления двигателем), реле электронного модуля управления вентилятором (обмотка) |
| 33 | 10А Катушки зажигания |
| 34 | 10А Форсунки, Помпа системы охлаждения, клапан продувки адсорбера |
| 35 | 5/15А Активные жалюзи радиатора, Подогрев топливного фильтра (дизельные двигатели), Датчик воды в топливе, блок управления двигателем, катушки зажигания |
| 36 | 10А Блок управления двигателем 5А Активные жалюзи радиатора |
| 37 | 5А ABS 15А Дневные ходовые огни, блок управления фарами 20А Дополнительная розетка на панели приборов |
| 38 | 15А Блок управления двигателем, блок управления коробкой передач |
| 39 | 5А Блок управления фарами 15А Сиденье водителя с электроприводом |
| 40 | 5А Усилитель рулевого управления |
| 41 | 20А Блок кузовной электроники |
| 42 | 15А Задний стеклоочиститель |
| 43 | 15А Корректор света фар, адаптивное освещение |
| 44 | 5А Адаптивный круиз-контроль |
| 45 | 10А Обогрев жиклеров стеклоомывателя 15А Сиденье пассажира с электроприводом |
| 46 | 25А Передние стеклоподъемники либо Вентилятор системы охлаждения |
| 47 | 7,5А Обогрев зеркал |
| 48 | 15А Испаритель фильтра продуктов сгорания дизельного топлива 5А Зеркала с электроприводом |
За дополнительные розетки так же могут отвечать предохранители 24 и 37 на 20А.
Реле
p, blockquote 24,0,0,0,0 -->
| R1 | Вентилятор интеркулера |
| R2 | Звуковой сигнал |
| R3 | Испаритель фильтра продуктов сгорания дизельного топлива либо 14-18: Обогреватель ветрового стекла |
| R4 | Резерв |
| R5 | Задний стеклоочиститель |
| R6 | Вентилятор системы охлаждения |
| R7 | Обогреватель ветрового стекла |
| R8 | Вентилятор системы охлаждения |
| R9 | Омыватели фар |
| R10 | Вентилятор системы охлаждения, Стартер |
| R11 | Муфта компрессора кондиционера |
| R12 | Вентилятор системы охлаждения |
| R13 | Мотор отопителя |
| R14 | Блок управления двигателем |
| R15 | Стартер, Обогрев заднего стекла |
| R16 | Зажигание |
Блок силовых предохранителей
Он выполнен в форме плавких вставок высокой мощности и находится в крышке аккумуляторной батареи.
p, blockquote 25,0,0,0,0 -->
p, blockquote 26,0,0,0,0 -->
Схема
p, blockquote 27,0,0,0,0 -->
p, blockquote 28,0,0,0,0 -->
Назначение
Блок в багажнике
Расположен за обшивкой либо защитной крышкой.
p, blockquote 30,0,0,1,0 -->
p, blockquote 31,0,0,0,0 -->
p, blockquote 32,0,0,0,0 -->
p, blockquote 33,0,0,0,0 -->
Схема
p, blockquote 34,0,0,0,0 -->
p, blockquote 35,0,0,0,0 -->
Описание
Инструкция Форд Фокус 3
p, blockquote 37,0,0,0,0 -->
По данной статье мы так же подготовили видео материал на нашем канале. Смотрите и подписывайтесь.
p, blockquote 38,0,0,0,0 -->
Сломались скорости вентилятора отопителя. (Р)
Ориентировочная цена 3500-5000 рублей в зависимости от поставщика.
Подходят на все ФФ1, для моделей с климат-контролем потребует "пересадка" мотора с крыльчаткой в родной корпус.
Блок резисторов отопителя:
Motorcraft YH-1696
Ford 3M5Z 1859 1BA
Цена 650-1000 рублей в зависимости от поставщика.
Два дня назад помыл машину. Все работало. Сегодня не крутится вентилятор на певых трех скоростях. на 4-й работает нормально. Не думаю что там стоит 2 вентилятора (один примерз, второй работает - это для версии что он заледенел) Скорее всего косяк с контактами (разъемами). Схем нет. У кого они есть, может что скажет (если понимает)?
PS. Американец, 2000 г.в.
| вентилятор печки, печка, мотор, отопитель, вентилятор печки, переключатель, вентиляция салона |
Ну ребята, вы блин даёте.
Тронут, до глубины души.
Не терпится приступить. но коза моя, усвистела по магазинам, игрушка её
Действительно термопредохранитель, к-ебенизировал его напроч.
Они глючные по жизни.
Воткнул медную проволочку, и обжал усиками к которым был приварен термопредохранитель.
gagra xoad
Я это только прочитал, чуть раньше в другой теме, где про экономию и своими руками, уже написал то же самое, но я обжал скрепку, так как проволка сильно греется и обмотал куском асбеста
mzak
привет!
здесь уже все забыли параметры этого предохранителя. тоже спрашивал. У меня у самого пока на проволочке. Но можно сделать такой эксперимент - померить температуру термопарой этого блока резисторов на всех скоростях (1-2-3), запомнить максимальную температуру. потом замерить максимальный ток. и купить термопредохранитель с параметрами чуть выше, чем измеренные тестером.
наверно как то так.
а еще предлагают смазать мотор печки, чтоб ему легче крутилось-вертелось, т.к. чем тяжелее ему крутится тем выше температура блока резисторов - поэтому и перегорает!
только новый предохранитель нельзя припаивать как обычно (т.к. от высокой температуры олово потечет). там применяется метод сварки помоему.
Вот посетила аналогичная проблема. Обдув работает только на 4 позиции. 1,2,3 позиции - молчат как рыбы!
И если честно, даже прочитав эту тему не знаю к чему приступить, к замене резистора или еще чего-нить.
Буду очень благодарен тем, кто расскажет как решил данную ситуацию!
Все забываю отписаться здесь.
Итак проблемка решилась, действительно весь вопрос был в резисторе, который находится под бардачком.
Варианты ремонта были такие
- обжать проволочку
- заменить весь "вариатор" с резистором

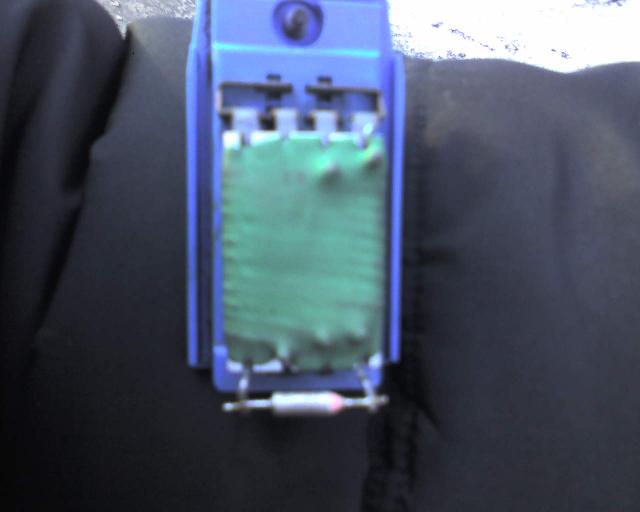

На картинке вот показываю резистор (в нем дело):
И просто так он не сгорает. Это вам последнее китайское предупреждение, что надо быстрей мазать, а ещё возможно, насмерть забит воздушный фильтр, и в том и в другом случае мотор работает с большой нагрузкой , возрастает ток проходящий через баластные резисторы, они разогреваются не в меру ( просто нагрев их обычная работа) и расплавляют термопредохранитель Остаётся работать только четвёртая скорость , потому что это полная скорость элмотора, через блок резисторов она не комутируется.
Бельме?
Бином Ньютона, блин.
ЗЫ. Что бы понять физику процесса, поэксперементируйте с пылесосом , позатыкайте ему входное или выходное дырка(пока мамка не видит ) Увидите, как он быстро превращается в фен, а ведь нагревательным элементом не оборудован.
Замена предохранителей Форд Фокус 3
Процесс замены предохранителей на ФФ 3 не сложен. Для этого не требуются дополнительные инструменты, а сама процедура занимает до 10 минут времени. Периодичность замены никак не регламентируется. Делается это уже по факту выхода из строя запчасти.
Расположение предохранителей Ford Focus 3
Предохранители Focus 3 находятся в двух блоках — под капотом справа, и в салоне под бардачком. Расположение предохранителей форд фокус 3 на схемах показано ниже.
Схема расположения предохранителей в салонном блоке. Наиболее часто заменяемые: F56 — топливный насос (бензонасос); F60 — Освещение салона, блок управления в двери водителя, освещение перчаточного ящика, фоновая подсветка, потолочный блок управления; F61 — прикуриватель, задняя розетка; F71 — система кондиционирования воздуха; F74 — дальний свет фар; F75 — передний противотуманный свет; F76 — лампы заднего хода; F77 — омыватель лобового стекла, омыватель заднего стекла.
Схема предохранителей в моторном отсеке ФФ 3. Наиболее часто заменяемые: F20 — звуковой сигнал; F21 — выключатель ламп стоп-сигнала; F46 — передние стеклоподъемники, вентилятор системы охлаждения; F15 — вентилятор системы охлаждения (для мотора 1.0L EcoBoost); F15 — реле стартера. F39 — блок управления фарами.
Какие предохранители ставить на Ford Focus 3?
Купить оригинальный блок предохранителей салона с артикулом 1802554 можно в среднем за 26000 руб. Но в новом состоянии запчасть на рынке почти не встречается, поэтому можно приобрести б/у за 6000 — 7000 руб. Аналогичная ситуация и с блоком предохранителей моторного отсека — CV6Z14290PB. Цена за новую запчасть — 36000 руб., в б/у состоянии — 9000 — 11000 руб.
Как заменить предохранители на Форд Фокус 3
Замена предохранителя в подкапотном блоке Фокус 3 делается следующим образом — сначала нужно открыть блок, нажав на защелку. Там должны находиться щипцы для замены предохранителей. Если их нет, можно обойтись плоскогубцами. Щипцами нужно взять нужный предохранитель и просто вытащить.
Проверка предохранителя осуществляется при помощи визуального осмотра. Особое внимание обратить на полоску внутри. Если она повреждена — значит он перегорел. Целая полоска не всегда означает, что он исправен, так как может быть совсем небольшое повреждение, незаметное для глаз. И если есть подозрение именно на этот предохранитель, его лучше заменить новым. Перед установкой нового “преда” нужно убедится, чтобы он был таким же по номиналу.
Предохранители в салоне меняются аналогичным способом, только предварительно нужно снять покрытие на полу. Подробно процесс замены показан на фото инструкции ниже (на примере Форд Фокус 3 2012 года).
Блок предохранителей Форд Фокус 3 находится под капотом справа, с «водительской» стороны, возле корпуса воздушного фильтра и АКБ.
Нажать на клипсу на крышке блока предохранителей.
Взять пластиковые щипцы.
Работают как прищепка.
Ухватить щипцами предохранитель.
Посмотреть на свет сквозь предохранитель. Если металлическая полоск повреждена, тогда предохранитель нужно заменить таким же по номиналу.
Вставить новый предохранитель.
Блок предохранителей в салоне находится в районе, где располагаются ноги переднего пассажира.
Где находится предохранитель прикуривателя в монтажном блоке Ford Focus 3
Предохранитель прикуривателя Форд Фокус 3 при увеличенной нагрузке на устройство стабильно перегорает, чем доставляет водителю определенные проблемы. Неприятность свойственна машинам 1 поколения, выпущенным в 2003 году и модификациям после рестайлинга.
Автомобиль оборудован тремя основными блоками предохранителей. Первый расположен под капотом, второй – за вещевым ящиком. Здесь сосредоточены все вставки и защитные элементы авто.
За что отвечает
Плавкий элемент имеет два назначения. В первой модификации и версии, претерпевшей рестайлинг 2012 года, суть не меняется. Элемент отвечает за непосредственно прикуриватель и розетку кормовой части.
Схема предохранителя
Стандартный предохранитель расположен в салонном модуле и подключается в бортовую цепь в месте разрыва проводки перед потребителями и выключателем. Происходит защита всей цепи и отсутствует вероятность ее повреждения.
Расположение
На Фокусе третьего поколения предохранитель находится под бардачком. Деталь стоит на одном месте, независимо от того, какая модификация кузова. Неважно, будь это универсал, хэтчбек или седан.
Для получения доступа к модулю следует отжать фиксаторы защитной крышки и вынуть ее с посадочного места.
Здесь вставка окрашена в желтый цвет и установлена в первом левом ряду по вертикали, четвертое гнездо снизу.
Какие предохранители ставить
Устанавливаются только микро элементы.
Замена детали на стандартные типа ЕВРО недопустима – блок не предназначен для работы с подобным номером детали.
Почему предохранитель перегорает на Focus 3
При постоянном выходе из строя проверка магистрали выполняется в определенной последовательности.
- Установить машину на ровной поверхности и надежно зафиксировать ее.
- Отключить питание от аккумуляторной батареи.
- Вынуть прикуриватель из гнезда и проверить его целостность.
- Если элемент цел – диагностируется проводка самого устройства и задней розетки. Возможно в цепи присутствуют повреждения провода или перетерлась оплетка магистрали.
- Если проблема не найдена – проверяется монтажный блок.
Замена предохранителя
Чтобы поменять следует выполнить ряд действий.
- Обесточить бортовую цепь.
- Вскрыть защитную панель монтажного блока.
- Извлечь модуль из гнезда.
- Здесь следует найти плавкую вставку под номером F61.
- Далее, используя специальный инструмент, вынуть предохранитель из гнезда и установить на его место заведомо исправный.
Как заменить деталь можно посмотреть на видео.
Предохранитель Фокуса 3 является важным и простейшим элементом бортовой проводки автомобиля. Деталь можно заменить самостоятельно, при наличии 10 минут свободного времени.
Специализация: Закончил государственный автомобильный университет, проработал 20 лет на ГАЗ-56, сейчас езжу на жигулях.
Ford Focus 3 блок предохранителей
На внутренней стороне крышке нанесена схема расположения предохранителей и реле. Там же расположен пинцет для замены предохранителей.
Насос ABS, насос системы динамической стабилизации (ESP)
Клапан системы динамической стабилизации (ESP)
Обогреватель заднего стекла
Модуль запуска и остановки двигателя
Электронный блок управления двигателем
Обогрев ветрового стекла, правая сторона
Блок управления трансмиссией*
Обогрев ветрового стекла, левая сторона
Очистители ветрового стекла
Модуль ABS, модуль системы динамической стабилизации (ESP)
Система контроля аккумуляторной батареи
Катушка зажигания, блок управления наружным освещением
Задняя розетка для подключения дополнительного электрооборудования*
Наружные зеркала заднего вида с электроприводом
Блок управления трансмиссией*
Муфта компрессора системы кондиционирования
Адаптивная система круиз-контроля
Электронный блок управления двигателем
Клапан рециркуляции отработанных газов (EGR)*, привод вихревых заслонок*, датчики кислорода в отработанных газах
Привод заслонок управления каналами впускного коллектора*
Активные жалюзи радиатора (бензиновый двигатель)*
Активные жалюзи радиатора (дизельный двигатель)*
Электронный блок управления двигателем
Электронный блок управления двигателем, блок управления трансмиссией*
Модуль управления фарами*
Электроусилитель рулевого управления
Блок управления наружным освещением
Очиститель заднего стекла
Регулятор наклона фар
Адаптивная система круиз-контроля
Обогрев форсунок омывателя ветрового окна
Электрические стеклоподъемники (передние окна)
Электрообогрев наружных зеркал заднего вида
Расположение предохранителей в салоне
Большинство предохранителей установлено в монтажном блоке, расположенном в салоне под панелью приборов с правой стороны.
Для получения доступа к предохранителям и реле, установленным в монтажном блоке, расположенном в салоне, сожмите, потяните вниз и снимите два фиксатора крепления под панелью приборов справа.
Снимите защитный кожух. Используя специальный пластмассовый пинцет, извлеките заменяемый предохранитель.
схема расположения предохранителей в блоке Ford Focus 3.
Питание топливного насоса
Питание пассивной противоугонной системы (PATS)
Плафоны освещения салона, блок управления стеклоподъемниками и наружными зеркалами, лампа вещевого ящика, лампы наружного освещения, электропривод люка
Предохранитель прикуривателя форд фокус 3, задняя розетка для подключения дополнительного оборудования
Модуль датчика дождя, датчик влажности, зеркало с функцией автоматического затемнения*
Адаптивная система круиз-контроля*
Механизм открывания крышки багажного отделения
Замок двери водителя
Замок рулевой колонки
Система отопления и кондиционирования
Электроусилитель рулевого управления
Автономное звуковое устройство, диагностический разъем
Главный предохранитель фар дальнего света
Передние противотуманные фары*
Фонари заднего хода
Насос омывателя фар
Выключатель (замок) зажигания или кнопка запуска
Аудиосистема, аварийная сигнализация и кнопка запирания дверей
Люк с электроприводом*
Датчик движения в салоне, антенна
Замок двери водителя
Электродвигатель отопителя, блок SRS, выключатель подогрева сидений, вспомогательный отопитель*, блок управления системой отопления, кондиционирования и вентиляции салона
Преднатяжители ремней безопасности, система отключения подушки безопасности пассажира
Расположение предохранителей в багажнике
Для доступа к предохранителям и реле монтажного блока сдвиньте крышку монтажного блока и снимите ее.
Кнопка запуска двигателя*
Дистанционное открывание дверей
Электрические стеклоподъемники (левая передняя дверь), центральный замок (левая сторона), электропривод левого наружного зеркала, обогрев левого наружного зеркала
Электрические стеклоподъемники (правая передняя дверь), центральный замок (правая сторона), электропривод правого наружного зеркала, обогрев правого наружного зеркала
Электрические стеклоподъемники (левая задняя дверь)*
Электрические стеклоподъемники (правая задняя дверь)*
Электрическая регулировка положения сиденья водителя*
Системы кондиционирования воздуха
Аудиосистема, панель управления аудиосистемой
Система мониторинга «мертвых» зон, система помощи для удержания полосы движения, система предотвращения столкновений на малой скорости, камера заднего вида*
Модуль системы помощи при парковке*
Обогрев сиденья водителя*
Обогрев сиденья переднего пассажира*
Люк с электроприводом*
Система мониторинга «мертвых» зон, система помощи для удержания полосы движения, система предотвращения столкновений на малой скорости, камера заднего вида*
Снятие монтажного блока в салоне
Отсоедините клемму минус от аккумулятора
Сожмите, потяните вниз и снимите два фиксатора крепления защитного кожуха под панелью приборов справа.
Снимите защитный кожух.
Снимите вещевой ящик в сборе с корпусом
сдвиньте фиксирующую скобу
и отсоедините колодку жгута проводов от монтажного блока. Аналогично отсоедините остальные колодки от монтажного блока.
Извлеките из корпуса монтажного блока два держателя жгутов проводов.
Предохранители и реле Ford Focus 3, 2010 - 2019
Цепи питания электрооборудования американского седана, универсала и хэтчбека защищены плавкими предохранителями. Мощные потребители тока подключены через реле. Защитные элементы установлены в монтажных блоках, которые находятся в салоне автомобиля, в багажном отделении и в моторном отсеке. Расположение и комплектность элементов, установленных в монтажных блоках, зависят от модификации автомобиля.
Информация по схемам актуальна для моделей Форд Фокус 3 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019 года выпуска.
В салоне и багажнике
Салонный блок находится со стороны пассажира под панелью приборов. Он закрыт пластиковой крышкой.
Багажный блок находится за крышкой с левой стороны.
В моторном отсеке
Монтажный блок расположен в левой части подкапотного пространства, за пластиковой крышкой.
| Схема элементов в моторном блоке | ||
|---|---|---|
| № | Ток, А | Расшифровка |
| 7 | 40 | Насос ABS/АБС, насос системы динамической стабилизации (ESP) |
| 8 | 30 | Клапан системы динамической стабилизации (ESP) |
| 9 | 30 | Обогреватель заднего стекла |
| 10 | 40 | Электровентилятор воздухонагнетателя |
| 11 | 30 | Модуль запуска и остановки двигателя |
| 12 | 30 | Электронный блок управления двигателем |
| 13 | 30 | Реле стартера |
| 14 | 40 | Обогрев ветрового стекла, правая сторона |
| 15 | 25 | Блок управления трансмиссией* |
| 16 | 40 | Обогрев ветрового стекла, левая сторона |
| 17 | 20 | Вспомогательный отопитель* |
| 18 | 20 | Очистители ветрового стекла |
| 19 | 5 | Модуль ABS/АБС, модуль системы динамической стабилизации (ESP) |
| 20 | 15 | Звуковой сигнал (гудок) |
| 21 | 5 | Выключатель стоп-сигналов |
| 22 | 15 | Система контроля аккумуляторной батареи |
| 23 | 5 | Катушка зажигания, блок управления наружным освещением |
| 24 | 20 | Задняя розетка для подключения дополнительного электрооборудования |
| 25 | 10 | Наружные зеркала заднего вида с электроприводом |
| 26 | 15 | Блок управления трансмиссией |
| 27 | 15 | Муфта компрессора системы кондиционирования |
| 28 | 5 | Адаптивная система круиз-контроля |
| 29 | 20 | Омыватели фар |
| 30 | 5 | Электронный блок управления двигателем |
| 31 | - | Не используется |
| 32 | 10 | Клапан рециркуляции отработанных газов (EGR), привод вихревых заслонок, датчики кислорода в отработанных газах |
| 33 | 10 | Привод заслонок управления каналами впускного коллектора |
| 34 | 10 | Форсунки |
| 35 | 5 | Активные жалюзи радиатора (бензиновый двигатель) |
| 35 | 15 | Активные жалюзи радиатора (дизельный двигатель) |
| 36 | 10 | Электронный блок управления двигателем |
| 37 | - | Не используется |
| 38 | 15 | Электронный блок управления двигателем, блок управления трансмиссией* |
| 39 | 5 | Модуль управления фарами |
| 40 | 5 | Электроусилитель руля |
| 41 | 20 | Блок управления наружным освещением |
| 42 | 15 | Очиститель заднего стекла |
| 43 | 15 | Регулятор наклона фар |
| 44 | 5 | Адаптивная система круиз-контроля |
| 45 | 10 | Обогрев форсунок омывателя ветрового окна |
| 46 | 25 | Электрические стеклоподъемники (передние окна) |
| 47 | 7,5 | Электрообогрев наружных зеркал заднего вида |
| 48 | - | Не используется |
Снятие и замена монтажных блоков предохранителей
Необходимый инструмент: плоская отвертка.
Для снятия монтажного блока, расположенного в салоне, выполните следующее.
1. Отцепите провод от «минусовой» клеммы аккумулятора.
2. Сожмите, потяните вниз и снимите два фиксатора крепления защитного кожуха под панелью приборов справа.
3. Снимите защитный кожух.
4. Снимите вещевой ящик в сборе с корпусом (см. тут).
5. Сожмите фиксаторы.
6. отодвиньте фиксирующую скобу
7. . и отсоедините колодку жгута проводов от монтажного блока.
8. Аналогично отсоедините остальные колодки от монтажного блока.
9, Извлеките из корпуса монтажного блока два держателя жгутов проводов.
10. Отожмите два фиксатора крепления монтажного блока.
11. . и снимите монтажный блок с автомобиля.
12. Установите монтажный блок в порядке, обратном снятию.
В связи с большим количеством одиночных проводов, присоединяемых к монтажному блоку, расположенному в моторном отсеке, и потребностью в специальной карте их расположения работу по снятию и установке монтажного блока проводите на специализированной станции технического обслуживания.
Ремонт автоэлектрики. Техпомощь.
Форд Фокуc 3 расположение блоков управления. Предохранители и реле
Расположение блоков управления и блоков предохранителей
- 1 Электронный блок управления ABS
- 2 Электронный блок управления кондиционером
- 3 Звуковой сигнал противоугонной системы – в правой части багажного отделения
- 4 Блок управления интерфейсом аудиосистемы
- 5 Аккумуляторная батарея
Блок предохранителей в багажнике
1 Реле вспомогательных цепей зажигания
5 Реле противоугонной системы
F2 (10A) Система дистанционного управления центральным замком и запуска двигателя
F3 (5A) Система дистанционного управления центральным замком и запуска двигателя
F8 (10A) Противоугонная система
F9 (25A) Электропривод передних сидений
F12 (10A) С системой стоп-старт: Электронный блок управления кондиционером
F13 (5A) С системой стоп-старт: Комбинация приборов
F15 (15A) С системой стоп-старт: Аудиосистема
F26 (40A) Электрооборудование прицепа
F30 (5A) Система парковки
F34 (15A) Подогреватель передних сидений
F35 (15A) Подогреватель передних сидений
F41 (5A) Электрооборудование прицепа
Блок предохранителей и реле моторный отсек 1
1
2 Реле звукового сигнала
7 Реле обогревателя лобового стекла
9 Реле очистителя/омывателя фар
10 Реле стартера
11 Реле электромагнитной муфты компрессора кондиционера
12 Реле электродвигателя вентилятора системы охлаждения
13 Реле электродвигателя вентилятора отопителя
14 Реле системы управления двигателем
15 Реле обогревателя заднего стекла
16 Реле основных цепей зажигания
F7 (40A)Система ABS/ESP
F8 (30A)Система ABS/ESP
F9 (30A) Обогреватель заднего стекла
F10 (40A) Кондиционер/отопитель
F11 (30A) Система стоп-старт
F12 (30A) Управление двигателем
F13 (30A) Стартер
F14 (40A) Обогреватель лобового стекла
F15 (25A) Электронный блок управления трансмиссией(TCM)
F16 (40A) Обогреватель лобового стекла
F18 (20A) Электродвигатель очистителя лобового стекла
F19 (5A) Система ABS/ESP
F20 (15A) Звуковые сигналы
F21 (5A) Стоп-сигналы
F22 (15A) Система зарядки
F24 (20A) Многофункциональный блок управления
F25 (10A) Электропривод зеркал заднего вида
F26 (15A) Электронный блок управления трансмиссией (TCM)
F27 (15A) Кондиционер/отопитель
F28 (5A) Система поддержания скорости
F29 (20A) Омыватель фар
F30 (5A) Управление двигателем
F32 (10A) Управление двигателем
F33 (10A) Управление двигателем
F34 (10A) Управление двигателем
F35 (5A/15A) Управление двигателем
F36 (10A) Управление двигателем
F40 (5A) Блок управления усилителем рулевого управления
F41 (20A) Многофункциональный блок управления
F42 (15A) Электродвигатель очистителя заднего стекла
F43 (15A) Блок управления фарами
F44 (5A) Система поддержания скорости
F45 (10A) Обогреватели форсунок омывателя лобового стекла
F46 (25A) Электропривод передних стеклоподъемников
F47 (7,5A) Обогреватель зеркал заднего вида на дверях
F48 (15A) Обогреватель заднего стекла
Блок предохранителей и реле моторный отсек 2
F1 (80A) Блок управления усилителем рулевого управления
F2 (150A) Стартер
F4 (50A) Многофункциональный блок управления
F5 (80A) Дополнительный отопитель
F8 (50A) Блок управления электродвигателем вентилятора системы охлаждения
F9 (50A) Многофункциональный блок управления
F10 (60A) Блок управления свечами накаливания
Блок предохранителей в салоне
F56 (20A)Топливный насос
F59 (5A) Противоугонная система
F63 (10A) Система поддержания скорости
F65 (10A) Замок крышки багажника / задней двери
F66 (20A) Центральный замок
F68 (15A) Замок рулевой колонки
F69 (5A) Комбинация приборов
F70 (20A) Центральный замок
F71 (10A) Кондиционер/отопитель
F72 (7,5A) Блок управления электрооборудованием рулевого колеса
F74 (15A) Дальний свет фар
F75 (15A) Противотуманные фары
F76 (10A) Фонари заднего хода
F77 (20A) Омыватель лобового стекла
F78 (5A) Система дистанционного управления центральным замком и запуска двигателя
Блок предохранителей в реле под капотом Форд Фокус 3
Монтажный блоку расположен с правой стороны возле крыла и стойки.
Блок предохранителей в моторном отсеке схема с обозначениями
Замена предохранителей: описание процесса
Процесс замены предохранителей на Ford Focus 3 – далеко не самая сложная операция. Минимальный набор инструментов и несколько часов свободного времени – вот все, что вам потребуется. Главным образом рабочие предохранители находятся под капотом и в салоне автомобиля. Чтобы понять, какой предохранитель и за что отвечает, следует ознакомиться со схемой.
Совет! В блоке расположены специальные щипцы, при помощи которых можно осторожно достать сгоревший предохранитель для осмотра или замены.
Сам процесс замены не очень сложный. Чтобы выполнить его для моторного блока, выполните пункты, описанные ниже:
- Снять клеммы с аккумулятора. Важно всегда помнить, что осмотр схемы и замена деталей должна проводиться при отключенной аккумуляторной батареи.
- Теперь постарайтесь подумать, что именно из внутренней электрики у вас не работает. Это подскажет, где именно искать сгоревший предохранитель.
- Далее перейдите непосредственно к работе с блоком. Снимите крышку и, руководствуясь схемой расположения ПП, найдите нужный элемент. Пинцетом выньте его и оцените на исправность. Если заметно, что ПП сгорел, замените его на новый. В конце процедуры замены не забудьте подключить аккумулятор.
Блок предохранителей в салоне Ford Focus 3
Большинство предохранителей установлено в монтажном блоке, расположенном в салоне под панелью приборов с правой стороны.
Для получения доступа к предохранителям и реле, нужно снять защитный кожух, который крепится 2-мя фиксаторами. Для замены предохранителей рекомендуется использовать специальный пластмассовый пинцет.
Расположение блока предохранителей
Пассажирский салон
Панель предохранителей расположена с правой стороны под перчаточным ящиком.
Моторного отсека
Блок распределения питания расположен в моторном отсеке.
Багажное отделение
Панель предохранителей находится в багажном отделении за левой колесной аркой.
Cхема расположения предохранителей в салоне Ford Focus 3
| № | Ампер | Цвет | Назначение предохранителя |
| 56 | 20 | Желтый | Питание топливного насоса |
| 57-58 | — | — | Не используется |
| 59 | 5 | Коричневый | Питание пассивной противоугонной системы (PATS) |
| 60 | 10 | Красный | Плафоны освещения салона, блок управления стеклоподъемниками и наружными зеркалами, лампа вещевого ящика, лампы наружного освещения, электропривод люка |
| 61 | 20 | Желтый | Предохранитель прикуривателя форд фокус 3, задняя розетка для подключения дополнительного оборудования |
| 62 | 5 | Коричневый | Модуль датчика дождя, датчик влажности, зеркало с функцией автоматического затемнения* |
| 63 | 10 | Красный | Адаптивная система круиз-контроля* |
| 64 | — | — | Не используется |
| 65 | 10 | Красный | Механизм открывания крышки багажного отделения |
| 66 | 20 | Желтый | Замок двери водителя |
| 67 | 7,5 | Бордовый | Дисплей аудиосистемы |
| 68 | 15 | Красный | Замок рулевой колонки |
| 69 | 5 | Коричневый | Панель приборов |
| 70 | 20 | Желтый | Центральный замок |
| 71 | 10 | Красный | Система отопления и кондиционирования |
| 72 | 7,5 | Бордовый | Электроусилитель рулевого управления |
| 73 | 5 | Коричневый | Автономное звуковое устройство, диагностический разъем |
| 74 | 15 | Синий | Главный предохранитель фар дальнего света |
| 75 | 15 | Синий | Передние противотуманные фары* |
| 76 | 10 | Красный | Фонари заднего хода |
| 77 | 20 | Желтый | Насос омывателя фар |
| 78 | 5 | Коричневый | Выключатель (замок) зажигания или кнопка запуска |
| 79 | 15 | Синий | Аудиосистема, аварийная сигнализация и кнопка запирания дверей |
| 80 | 20 | Желтый | Люк с электроприводом* |
| 81 | 5 | Коричневый | Датчик движения в салоне, антенна |
| 82 | 20 | Желтый | Насос стеклоомывателя |
| 83 | 20 | Желтый | Центральный замок |
| 84 | 20 | Желтый | Замок двери водителя |
| 85 | 7,5 | Бордовый | Электродвигатель отопителя, блок SRS, выключатель подогрева сидений, вспомогательный отопитель*, блок управления системой отопления, кондиционирования и вентиляции салона |
| 86 | 10 | Красный | Преднатяжители ремней безопасности, система отключения подушки безопасности пассажира |
| 87-89 | — | Не используется |
Где находится и как заменить предохранитель прикуривателя на Форде Фокус 2
В жизни каждого автолюбителя нередко встречаются такие случаи, когда внезапно перестаёт работать то, или иное электрическое оборудование. В таких неприятных ситуациях первым делом необходимо проверить внешний вид предохранителей, отвечающих за работу приборов, вышедших из строя. Предназначение плавких вставок состоит в защите системы электрооборудования от выхода из строя её потребителей. Причиной тому может стать перегрузка электрической цепи или возникновение в ней короткого замыкания. На Форд Фокус 2 наиболее часто сгорает прерыватель цепи питания розетки на 12В. Заменить его совсем просто. Нужно только знать, где находится предохранитель прикуривателя.
Плавкие вставки предназначены для размыкания цепи, когда сила тока внутри неё превышает допустимое значение. Они бывают нескольких типов:
На Форд Фокус каждый блок предохранителей состоит из элементов среднего размера – medium. Один блок размещается под капотом Ford Focus со стороны водителя рядом с аккумулятором. В нём содержатся предохранители, рассчитанные на прохождение высокого тока и отвечающие за работу компонентов моторного отделения. Другой блок размещён внутри салона Форд Фокус 2. Он спрятан под бардачком сразу над ногами пассажира и содержит слаботочные плавкие вставки, в том числе, и элемент, отвечающий за работу прикуривателя и задней розетки Ford Focus.
Местонахождение предохранителя прикуривателя
Чтобы добраться до прерывателя цепи розетки в автомобиле Ford Focus 2, требуется выполнить следующие действия:
- Заглушить мотор Ford Focus и выключить зажигание.
- Снять декоративную пластмассовую полочку под бардачком, потянув её вниз.
- Повернуть два фиксатора, которые удерживают внутренний блок, против часовой стрелки. В FordFocus это легко можно сделать руками, не прибегая к помощи других инструментов.
- Осторожно выдвинуть блок вниз, открывая доступ к предохранителям и реле.
- По нумерации гнёзд определить нужный предохранитель. Следует помнить, что внутренний блок на автомобилях Форд Фокус 2, выпущенных до 2007 года, применялся в одном исполнении, а на моделях, произведённых после 2007 года, – в другом. Различие состоит в схеме размещения элементов блока. В старом варианте плавкая вставка задней розетки размещена в гнезде под номером 39, а в новом – под номером 109. Её номинальный ток – 20А.
- Открыть подкапотный блок прерывателей цепи Ford Focus 2. На внутренней стороне его крышки закреплён специальный пинцет, которым следует вытащить изделие из гнезда.
Расположение предохранителей в багажнике Форд Фокус 3
Схема предохранителей в багажнике Форд Фокус 3
Расшифровка
Не работает прикуриватель на Форд Фокус 2
Многие водители легковых автомобилей Форд Фокус 2 (Ford Focus 2), используют гнездо прикуривателя не по его прямому назначению, а в качестве розетки, для обеспечения 12-ти вольтовым питанием, различных дополнительных устройств, начиная от видео регистраторов и заканчивая более мощными потребителями тока, автомобильными пылесосами и компрессорами для накачки шин.
Использование гнезда прикуривателя не по назначению, часто приводит к самой распространенной неисправности, заключающейся в перегорании предохранителя F109 (20А, цвет жёлтый), защищающего данную электрическую цепь. Происходит это, в основном, по двум причинам, либо в гнезде прикуривателя произошло короткое замыкание, либо дополнительному устройству, подсоединённому к гнезду прикуривателя, требуется для его работы ток, больше того, на который рассчитан данный предохранитель.
Короткие замыкания в гнезде прикуривателя происходят из-за того, что многие водители не знают о том, что размеры (диаметр и глубина) гнезда прикуривателя не регламентируются стандартами. А это значит, что и штекера дополнительных устройств будут отличаться по диаметру и длине. Поэтому, перед приобретением дополнительного устройства, необходимо убедиться, что его штекер точно соответствует гнезду прикуривателя автомобиля Форд Фокус 2, а если он будет чуть меньшего диаметра, то короткого замыкания явно не избежать.
При приобретении компрессора для накачки шин и автомобильного пылесоса, обязательно посмотрите техническую характеристику этого изделия. Вас должен заинтересовать пункт о максимальном (MAX) потреблении тока. Если величина тока будет больше 20А, то приобретать его не надо, так как при его включении в работу предохранитель F109 будет перегорать.
Для замены перегоревшего предохранителя F109, придётся сесть на переднее пассажирское сиденье и снять защитную полку, находящуюся ниже бардачка. Затем, повернуть две защёлки, фиксирующие монтажный блок. После чего, легонько потянуть монтажный блок вниз. Найти место расположения предохранителя F109 (второй снизу в левом ряду) Вам поможет инструкция по эксплуатации автомобиля Форд Фокус 2, где есть схема их расположения. Вытащить этот предохранитель из гнезда рукой вряд ли удастся, поэтому лучше воспользоваться пассатижами или круглогубцами.
Search
Что делать, если свет любимого человека не начинает светить Мир Форд Фокус второго поколения?
Это происходит в любое время с любой машиной. Прикуриватель для Ford Focus 3, главный предохранитель фар ближнего света. 75. 15. Когда работа осветительного оборудования прерывается, возникает риск движения. Регулировка фары Ford Focus 2. Поэтому устранение неисправностей должно быть выполнено как можно скорее. Ниже мы поговорим о том, как решить проблему на примере Ford Focus.
Нередко слышно, что ближняя фара Ford Focus 2 больше не горит. Предохранителем прикуривателя является Ford Focus 3, основным предохранителем для фар. f75. Может быть несколько обстоятельств, вот основные из них:
- перегорела лампа;
- предохранители;
- реле.
Возможные причины проблемы расположены в порядке убывания. от обычного к сложному. Рассмотрим каждый из них более подробно.
Лампа
Часто возникает проблема, которая решается без особых усилий. замена последней. замена балок на киа рио. Что такое лампа накаливания (Kia Rio 2012. Требования к использованию ближнего света могут включать не ближний свет, а замену лампы близко Фары форд фокус 2 нужны знания.
Во-первых, вы должны знать тип ближнего света Ford Focus второго поколения. H 7. Во-вторых, аспекты установки.
Посмотрим Ford Focus 2 замена ближнего света (рестайлинг) :
- Поднимите капот.
- Снять крепежный болт фары (с маркировкой).
- Фара фиксируется двумя защелками. Так заменить лампочку. заставить замолчать любого из них (полная разборка светильника невозможна).
- Снимите крышку с резины.
- Удалите заглушку, которая поставляет лампу.
- Заменить деталь.
- Установите все в обратном порядке.
Человек сделал все, текущий ник не работает!
Лампа фокусировки 3 мигает, не горит
На тебе Ford Focus
галогенная лампа перегорелаближний свет
Какой ближний свет выбрать для Ford Focus 2?
Лучшим вариантом будет покупка устройства на 55 Вт и 12 В. Замена фары дальнего света Ford Kuga 2008 года. Более мощная лампочка грозит перегревом жгута проводов и ускоряет износ отражателя фар.
Предохранители
Может случиться, что короткий луч Ford Focus 2 не загорится из-за поломки предохранителей.
Предохранители защищают бортовую сеть от внезапных скачков напряжения, предотвращая возможные неисправности устройства. Неисправная деталь должна быть заменена как можно скорее, так как напряжение станет нестабильным и повлияет на работу других электронных устройств
Важно установить предохранитель, по напряжению аналогичен заводскому, так как несоответствие этого индикатора в меньшем направлении может привести к печальным последствиям
Где искать предохранители?
Детали, которые нам нужны, находятся в салоне (FF2 Facelift. после 2007 года), в зоне для перчаток (передний пассажир).
Чтобы добраться до нужный блок предохранителей, требуется:
- Снимите защитную крышку, потянув ее вниз.
- Снимите два фиксирующих зажима.
- Опустите сам блок вниз.
Все. Какой предохранитель отвечает за фокус ближнего света 3 ближнего света. Форд Фокус 3. Замена лампы фар. Ниже приведена схема этого.
Предохранители 142 (справа) и 143 (слева) ближний свет и имеют напряжение 15 ампер. Замена подсветки лампочек в kia sportage 3. бортовой журнал kia. Часть меняется в зависимости от стороны недостатка света или обоих сразу.
Что такое эстафета и для чего она нужна? Реле. это электрический блок, предназначенный для защиты и переключения цепей. В Форд Фокус 3? Сколько лампочек вспыхнуло, у каждого предохранителя. Это снижает ток и замыкает электрическую цепь через свои контакты.
Если фары ближнего света перестают гореть, это повод проверить реле ближнего света. Он находится под символом «R 15» (схема выше).
Чтобы проверить работоспособность заготовки, замените старый блок на рабочий. Свечи зажигания на Ford Focus 3 Фары ближнего света, установленные на Ford Focus 2, имеют маркировку n7. Мощность освещения. 55 Вт. Если все работает, то вам нужно установить новое реле.
Читайте также:
