Замена поршневых колец мазда 3
Замена колец Mazda 3 2.0 Duratec
Вчера к нам в мастерскую приехал наш друг из Москвы Андрей. Договаривались ещё в декабре на замену колец на его трёшке с дуратеком. Двигатель непростой как в плане устройства, так и в плане нагроможденности в подкапотном пространстве. Компрессор кондиционера, например, закреплён снизу поддона 4-мя шпильками, проходящими поддон насквозь. Также на этих двигателях коренные крышки сделаны в виде одного большого модуля, что делает невозможным замену коренных вкладышей без съема двигателя, но т.к. эти детали не так сильно подвержены износу, то менять их имеет смысл только при капитальном ремонте.
Система грм с одним регулятором фаз грм(ваносом) на впускном валу. Ну и заслонки на впуске, управляемые вакуумом.
Теперь перейдём непосредственно к пациенту:
Мазда 2006 года 2.0 Duratec, большой расход масла
Первое что мы делаем, снимаем всю лишнюю проводку, фишки, корпус воздушного фильтра, аккумулятор
Для облегчения доступа к некоторым фишкам, отсоединяем дроссельный узел и тихо офигеваем…
На фото не удалось запечатлеть состояние впускного коллектора, но там было пару килограмм отменного мазута, который даже не вытекал, пришлось вымывать его бензином.
Дроссельная заслонка была чистая снаружи, и с сантиметровым слоем копоти внутри. Машина куплена относительно недавно, поэтому перед продажей всё, что потенциальный покупатель может проверить было отмыто, отчищено и приведено в порядок)
Далее был снят впуск
Двигатель был вывешен на лебёдке, снята подушка, ролик и шкив коленвала, а также компрессор кондиционера
После чего была снята передняя крышка.
Цепь растянута, но в пределах допустимого.
Не всё удалось сфотографировать, по причине того, что телефон постоянно отключался, а зарядка от него была в моей машине, поэтому чтобы что-то сфоткать, я каждый раз бегал за ним.
Итак, гбц мы тоже сняли, ну и поддон собственно тоже. Вытащили поршни.
Они конечно была в нагаре, но задиров на юбке обнаружено не было. Компрессионные кольца были ещё более-менее живые, а вот маслосъемные даже не выходили за пределы поршня, пружинка на них была закоксована и, возможно вследствие перегрева поршней, потеряла упругость. Хон ещё просматривается, а значит двигатель будет жить!
Поршни отчищены, привалочные плоскости тоже, кольца заменены и всё установлено по своим местам.
Гбц перебрана, с клапанов счищено колоссальное количество нагара, заменены "деревянные" колпачки и Гбц тоже установлена на место.
Отличительная особенность данного двигателя в том, что клапана тут не регулируются, то есть вообще, никак. Ни тебе компенсаторов, ни регулировочных болтов, ни даже шайб, просто глухой стаканчик.
Фотографий дальнейшей сборки нет, опять сел телефон (андроид зараза), но там уже ничего интересного.
Запустился двигатель сразу, без каких либо проблем, единственное, машинка ругалась, и жужжала вентилятором, но это уже наша вина, мы замотались и забыли подключить фишку на датчике температуры, что ж, бывает)
Кстати, Андрей, владелец машины, присутствовал при всём процессе ремонта (Андрей, привет!), у нас это не возбраняется, даже наоборот, приветствуется. Лично мне приятно общаться с новыми людьми и показывать им "Как это работает". Весь процесс занял около 10-11 часов. с 9 утра до 7 или 8 вечера, я уже не помню.
Насчёт прокладки клапанной крышки уже не уверен, т.к. Андрей привёз от алюминиевой, а у него пластиковая, уточняйте! В общей сложности на запчасти + хорошее японистое масло было потрачено 22.000 рублей, ну и плюс работа нашей мастерской. Кому интересны точные цифры, на каждый автомобиль они разные, вы можете не стесняясь спросить их в ЛС или по телефону=)
Всем добра и поменьше поломок!
Замена поршневых колец LF17/DURATEC 2.0 (Часть 1)
Добрый день, господа.
Дошли у меня руки выложить отчет о проделанной работе еще в начале сентября 2018, а именно была произведена замена поршневых колец, маслосъемных колпачков, вкладышей и прочего, что требовало замены.
И так, для начала начнем, как обычно с деталей.
-Кольца поршневые MAZDA LFY111SC0A цена на данный момент на экзисте 3212,00 руб.
-Вкладыши шатунные King Engine CR4515SI STD цена на данный момент на экзисте 843,00 руб.
— Цепь ГРМ VOLVO 8694690 цена на данный момент на экзисте 3007,00 руб.
— Колпачки маслосъемные VICTOR REINZ 12-35546-01 цена на данный момент на экзисте 1813,00 руб.
— Прокладка сепаратора системы вентиляции картера MAZDA LF-01-10-2C8 цена на данный момент на экзисте 394,00 руб.
— Прокладка ГБЦ VICTOR REINZ 61-37685-00 цена на данный момент на экзисте 2693,00 руб.
— Прокладка клапанной крышки MAZDA L501-10-230 цена на данный момент на экзисте 870,00 руб.
— Антифриз Форд оригинал 3 литра концентрата + 3л. дистиллированной воды
— Масло Liqui Moly 5W-30 5 л.
— Масляный фильтр Форд оригинал Motorcraft FL-910S цена на данный момент на экзисте 424,00 руб.
— Болт шкива коленвала Форд 1149131 цена на данный момент на экзисте 543,00 руб.
— Спец инструмент для фиксации коленвала и распредвалов, у меня он фирмы LICOTA
— Герметик VICTOR REINZ
— Ключ динамометрический, я пользуюсь фирмы OMBRA
Ну и сами работы
Для начала сняли клапанную крышку и ужаснулись от увиденного
Был очень сильный налет, двигатель явно не жалели и кстати он подъедал масло очень хорошо.
Сняли ГБЦ, отмыли ее, предварительно нанеся средство для очистки кухонных плит (разъедает эту гадость н ура).
Потом все продули компрессором
Извлекли поршни
И тут начинается самое интересное
Мы не просто произвели замену поршневых колец, но и доработали сами поршни.
Это очень распространенная болячка у подобных моторов. Почему подобных? Да потому, что эти самые моторы ставились и на Ford Focus 2 и на Volvo S40.
Т.к. я владею FF2, то уже давно проделывал подобную работу, только у меня двигатель 1,8, а не 2.0, но разница между нифи лишь в диаметре поршней (на двухлитровых матрешках еще стоит фазовращатель), а так конструкция моторов идентична абсолютно.
По поводу той самой особенности этих моторов, я в своем отчете по ФФ2 уже говорил об этой проблеме, но напишу еще разок.
Суть в том, что на этих моторах отсутствуют дополнительные каналы для маслоотлива непосредственно под маслосъемными кольцами, что в свою очередь и приводит к закоксовыванию и расходу масла.
Очень интересный момент, что на моторах 1.4, 1.6 (речь о ФФ2 возможно и на 1.6 Мазда 3, просто с ними не сталкивался) эти самые маслоотливы присутствуют, расхода масла нет, а вот на моторах 1.8, 2.0 производители " случайно забыли" сделать их, что заставляет владельца авто в скором времени обратиться за ремонтом (совпадение?). В общем очередной маркетинг, не более того.
Но да ладно о кольцах мы еще поговорим, будет отдельный отчет, поскольку D2 ограничивает по количеству фотографий.
Далее хочу показать в каком состоянии был сепаратор системы вентиляции картера
Само собой потом все было помыто, прокладка установлена новая.
На этом данную часть завершу, вторая часть будет более познавательной.
5.23 Установка поршневых колец
Перед установкой новых поршневых колец необходимо произвести измерение зазоров в их замках. Подразумевается, что боковой зазор колец в канавках проверен ранее и соответствует требованиям Спецификаций (Раздел Проверка состояния шатунно-поршневых сборок).
- Разложите шатунно-поршневые сборки и комплекты новых колец таким образом, чтобы в процессе измерения зазоров и сборки двигателя кольца постоянно были «привязаны» к своим сборкам и цилиндрам.
- Вставьте верхнее (№ 1) поршневое кольцо в первый цилиндр двигателя и установите его перпендикулярно стенкам цилиндра, выровняв путем введения в цилиндр поршня днищем вперед. Кольцо должно оказаться в нижней части цилиндра, в районе границы хода колец.
- Для проверки зазора в замке поршневого кольцо оно должно быть вставлено в цилиндр и выровнено перпендикулярно его стенкам (этого проще всего добиться, вталкивая кольцо в цилиндр днищем поршня, как показано на снимке).

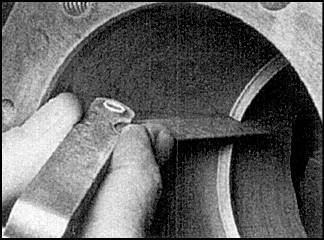

- Для измерения зазора в замке кольца введите в пространство между торцами кольца лезвия щупа, подобрав их таким образом, чтобы их суммарная толщина равнялась величине зазора. При этом щуп должен скользить в зазоре замка с легким сопротивлением. Сравните результаты измерения с требованиями Спецификаций. Если зазор превышает максимальное допустимое значение, еще раз удостоверьтесь, что сравниваемая характеристика соответствует именно выбранному кольцу.
- Установив кольцо перпендикулярно стенкам цилиндра, измерьте зазор в его замке с помощью щупа лезвийного типа.
- Если зазор слишком мал, он должен быть увеличен во избежание смыкания замка в процессе теплового расширения кольца при работе двигателя, так как это может привести к серьезным последствиям. Зазор может быть расширен путем осторожного растачивания торцов кольца в его замке напильником. Зажмите напильник в тиски с мягкими губками, наденьте кольцо замком на напильник и медленно тяните его на себя, снимая материал с торцов. Тяните кольцо только на себя (см. рисунок ниже).
- Если зазор в замке слишком мал, зажмите напильник в тиски с мягкими губками и, надев на него кольцо замком, тяните его на себя, снимая немного материала с торцов.
- Чрезмерный зазор в замке кольца не является криминалом, если не превышает 1 мм. Вновь, лишний раз проверьте сравниваемые данные на соответствие их проверяемому кольцу. Удостоверьтесь, что приобретенный набор колец соответствует типу двигателя Вашего автомобиля.
- Повторите процедуру для каждого из колец, которые будут устанавливаться в первый цилиндр, затем переходите к оставшимся цилиндрам. Помните о необходимости поддерживания соответствия колец своим поршням и цилиндрам.
- После завершения проверки/корректировки зазоров в замках поршневых колец, кольца должны быть установлены на поршни.
- Первым обычно устанавливается маслосъемное кольцо (нижнее на поршне). Оно состоит их трех отдельных секций. Сперва вставьте в канавку на поршне расширитель кольца. Если для предотвращения вращения кольца применяется стопорный язычок, вставьте его в сверление в канавке. Затем установите нижнюю боковую секцию кольца. Не пользуйтесь инструментом для установки колец для надевания на поршень боковых секций маслосъемных колец. Вместо этого заведите один конец секции в канавку между расширителем и стенкой канавки и, твердо удерживая его пальцем, постепенно заправляйте в канавку оставшуюся часть секции, проводя с нажимом по ее периметру пальцем другой руки. Затем, аналогичным же образом, установите вторую боковую секцию кольца.
Установка в нижнюю канавку на поршне расширителя маслосъемного кольца.
- После установки всех трех секций маслосъемного кольца удостоверьтесь, что обе (верхняя и нижняя) боковые его секции свободно вращаются в канавке.
- Вторым устанавливается среднее (№ 2) компрессионное кольцо. На нем обычно выбита метка, которая должна быть при установке обращена вверх, к днищу поршня. Сторона второго компрессионного кольца со снятой фаской должна быть обращена вниз во всех двигателях, на 6-цилиндровых двигателях кольцо должно устанавливаться меткой в виде двух точек вверх, на двигателях V8 идентификационная метка представляет собой сверление, выбитую литеру О, овальное углубление или слово TOР (верх).

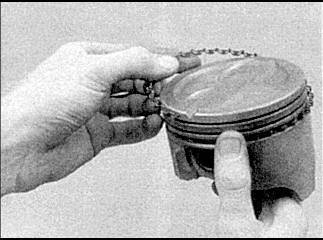

- Воспользуйтесь специальным инструментом для установки поршневых колец и проследите за тем, чтобы метка на кольце была обращена вверх. Вставьте кольцо в среднюю канавку на поршне. Не разводите замок кольца шире, чем это действительно требуется для надевания его на поршень.
Установка компрессионного кольца с помощью расширителя колец - идентификационная метка (если она предусмотрена) должна быть обращена вверх (стрелка).
- В аналогичной манере установите верхнее (№ 1) компрессионное кольцо. Проследите за тем, чтобы метка (точка) была обращена вверх. Не перепутайте верхнее кольцо со средним. Первое (верхнее) компрессионное кольцо должно устанавливаться стороной со снятой фаской ВВЕРХ (тогда как второе кольцо надевается фаской ВНИЗ). Обычно второе кольцо метится с верхней стороны двумя точками, а первое (верхнее) - одной. Придерживайтесь инструкций, прилагаемых к комплекту.
Второе компрессионное кольцо должно устанавливаться фаской ВНИЗ, тогда как первое (верхнее) - ВВЕРХ - не перепутайте!
