Чрезмерно изношенные поршни подлежат замене. Замена поршня и шатуна может потребоваться при соударении клапана с поршнем, вызванном нарушением фаз газораспределения или обрывом ремня привода ГРМ.
Для выполнения работы потребуются нутромер и оправка для поршневых колец.
Р аботы по замене поршней и шатунов Лада Калина:
- Снимаем с поршня поршневые кольца.
- Шилом или отверткой с тонким лезвием поддеваем и вынимаем из проточки стопорное кольцо поршневого пальца.
- Если канавки стопорных колец замятые, в забоинах и кольца в них ненадежно фиксируются — поршень следует заменить.
- Прутком из мягкого металла диаметром 16—18 мм выталкиваем поршневой палец и снимаем поршень с шатуна.
- У новых двигателей зазор между поршнем и цилиндром составляет 0,025—0,045 мм и задается установкой поршней того же класса, что и цилиндров.
- Класс поршня и цилиндра обозначаются латинскими буквами которые выбиваются на нижней привалочной плоскости блока цилиндров и на днище поршня. Стрелка на поршне указывает направление на передний конец коленвала Лада Калина.
- Нутромером проверяем износ стенок цилиндров.
- Измерения проводим в четырех поясах (3,10, 60 и 112 мм от верхней кромки цилиндра) в продольном и поперечном направлениях двигателя.
- В верхнем поясе цилиндр не изнашивается. По разнице показаний нутромера в разных поясах определяем степень износа каждого цилиндра.
- Микрометром измерив диаметр юбки поршня, определяем его износ.
- Небольшой равномерный износ цилиндра (в пределах 0,05 мм) можно попробовать компенсировать установкой поршня другого класса с большим диаметром. Если максимальный износ составляет 0,15 мм и более, требуется расточка цилиндров и установка поршней ремонтного размера.
- Собираем поршень с шатуном в последовательности, обратной разборке. При этом стрелка на днище поршня и метки на шатуне и его крышке должны быть обращены в одну сторону.
Поршневые кольца и шатунные вкладыши Лада Калина
Поршневые кольца заменяют при ремонте шатунно-поршневой группы, при их износе или повреждении. Также кольца заменяют при капитальном ремонте двигателя.
Р аботы по замене поршневых колец Лада Калина:
- Снимаем головку блока цилиндров.
- Снимаем поддон картера двигателя
- Поворачивая коленчатый вал за болт крепления его шкива ключом, устанавливаем поршень первого цилиндра в нижнее положение.

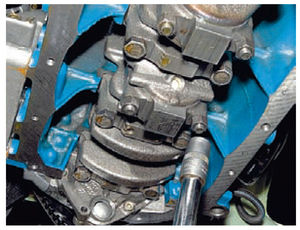

- Отворачиваем две гайки крепления крышки шатуна первого цилиндра.

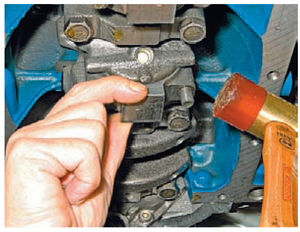

- Снимаем крышку шатуна.
- Уперев ручку молотка в поршень, выталкиваем его вверх.
- Извлекаем поршень Лада Калина из цилиндра .
- Вынимаем вкладыши из шатуна и его крышки.
- Фиксируем поршень за шатун в тисках. Слегка раздвинув замок кольца, снимаем верхнее компрессионное кольцо. Аналогичным образом снимаем нижнее компрессионное кольцо, маслосъемное кольцо и его расширитель.
- Кольца тонкие и чтобы их не сломать, вырежьте из пластмассовой бутылки полосу длиной немного меньше окружности поршня. Заведите кромку этой полосы под замок верхнего компрессионного кольца, а затем по кругу под все кольцо.
- Снимите с поршня полосу вместе с кольцом. Аналогичным образом снимите второе компрессионное и маслосъемное кольцо.
- Целесообразность замены колец зависит от степени износа цилиндров. Небольшой равномерный износ цилиндров (в пределах 0,05 мм) можно компенсировать установкой поршня другого класса с большим диаметром.
- Тщательно очищаем поршень от нагара и отложений. Осматриваем поршень, шатун и палец. Трещины на них недопустимы.
- Новые кольца подбираем в соответствии с диаметром поршня - номинального или ремонтного размера.
- Перед установкой новых колец набором щупов измеряем зазор между поршневым кольцом и стенкой канавки, в которую кольцо будет установлено.
Допустимые зазоры (мм) между стенками канавок и поршневыми кольцами Лада Калина:
- Верхнее компрессионное кольцо - 0,04-0,075
- Нижнее компрессионное кольцо - 0,03-0,065
- Маслосъемное кольцо - 0,02-0,055
- Если зазор превышает максимально допустимый, поршень подлежит замене.
- Для подбора поршневых колец по тепловому зазору устанавливаем по очереди кольца в цилиндр блока па глубину 20—30 мм и набором плоских щупов определяем зазор в замке.
- Предельно допустимый тепловой зазор при износе (для колец, бывших в употреблении) — 1 мм, зазор для новых колец 0,25-0,45 мм. Если зазор превышает максимально допустимый, кольцо подлежит замене.
- Надеваем кольца на поршень. При этом маслосъемное кольцо и компрессионное кольцо устанавливаем надписью «ТОР» вверх.
- Новые кольца устанавливаем на поршень, начиная с расширителя маслосъемного кольца.
- С помощью оправки надеваем маслосъемное кольцо, а затем нижнее компрессионное (кольца надеваем на оправку и аккуратно смещаем вниз до установки в канавку).
- Верхнее компрессионное кольцо надеваем без оправки: раздвинув замок кольца (не более, чем это требуется для надевания кольца па поршень), заводим на поршень сначала замок, а затем тыльную часть кольца.
- Поворачиваем их замки так, чтобы они располагались под углом 120° относительно друг друга. Замок расширителя должен находиться развернутым на 180° относительно замка кольца.
- Смазываем чистым моторным маслом стенку цилиндра и наружную поверхность поршня.
- Надеваем оправку на поршень и обжимаем ею кольца, периодически слегка постукивая ручкой молотка по оправке для самоустановки колец.
- Крышки шатунов невзаимозаменяемые. На двигателе Лада Калина установлены «колотые шатуны», крышки которых изготовлены специальным методом. Поверхности соприкосновения крышки и шатуна получаются неровными, что при сборке обеспечивает идеальное прилегание деталей.
- Вытираем насухо постели вкладышей в шатуне и крышке и устанавливаем в них вкладыши.
- Смазываем чистым моторным маслом внутреннюю поверхность вкладышей.
- Устанавливаем поршень в цилиндр блока.
- Стрелка на днище поршня должна быть направлена в сторону шкива коленчатого вала.
- Прижимая оправку к блоку и постукивая ручкой молотка по днищу поршня, утапливаем поршень в цилиндр (при этом контролируем за продвижение шатуна к шейке коленчатого вала).
- Устанавливаем на шатун крышку и затягиваем болты моментом 43,32-53,51 Нм (4,42-5,46 кг/см).
- Другие три поршня собираем и устанавливаем аналогично.
- После установки всех поршней собираем двигатель в последовательности, обратной его разборке
Обслуживание масляного насоса двигателя Лада Калина
Замена масляного насоса Лада Калина:
- Снимаем зубчатый шкив коленчатого вала и его шпонку.
- Снимаем датчик положения коленчатого вала.
- Отворачиваем шесть болтов крепления масляного насоса к блоку цилиндров.
- Снимаем масляный насос с двигателя.
- Удаляем остатки уплотнительной прокладки с привалочной плоскости блока цилиндров.
- Отворачиваем шесть болтов, стягивающих корпус насоса и крышку.
- Разъединяем корпус насоса и крышку.
- Вынимаем из крышки ведущую шестерню.
- Извлекаем из корпуса ведомую шестерню.
- Пробка редукционного (предохранительного) клапана затянута большим моментом.
- При ее отворачивании можно случайно повредить крышку масляного насоса Лада Калина. Также на самой пробке повреждаются грани под ключ. Поэтому без необходимости не разбирайте клапан. Промыть клапан можно без его разборки.
- Промываем детали насоса дизельным топливом или керосином, вытираем насухо и смазываем шестерни чистым моторным маслом.
- Осматриваем детали масляного насоса. На них не должно быть следов сильного износа, навалакивания металла, трещин и других повреждений.
- Штангенциркулем измеряем диаметр посадочного отверстия ведомой шестерни в корпус насоса и толщину перегородки между ведомой и ведущей шестернями.
- Диаметр посадочного места ведомой шестерни в корпусе масляного насоса Лада Калина не должен превышать 75,1 мм. Минимальная толщина разделительной перегородки между ведущей и ведомой шестернями - 3,4 мм.
- Микрометром измеряем толщину ведомой и ведущей шестерен. Если ведомая шестерня тоньше 7,35 мм, а ведущая — 7,41 мм, то заменяем шестерни.
- Укладываем ведущую шестерню в корпус масляного насоса. Приложив ребро слесарной линейки к привалочной поверхности корпуса масляного насоса, набором плоских щупов определяем зазор между ребром линейки и шестерней. Повторяем проверку с ведомой шестерней.
- Если зазор между линейкой и ведущей шестерней более 0,12 мм (или 0,15 мм - для ведомой), необходимо заменить шестерни.
- На снятом насосе рекомендуется заменить передний сальник коленчатого вала, установленный в крышке насоса.
- Собираем насос в последовательности, обратной снятию. При этом ведомая шестерня должна быть установлена в насос так, чтобы сторона с меткой и фасками на зубьях была обращена к корпусу.
- Ведущая шестерня должна быть сориентирована при установке аналогичным образом: фасками на зубьях — к корпусу насоса.
- Устанавливаем масляный насос в последовательности, обратной снятию, заменив прокладку между насосом и блоком цилиндров на новую.
Поддон картера двигателя Лада Калина
Работы по снятию и установке поддона картера двигателя Лада Калина:
- Снимаем брызговик двигателя или защиту картера (если установлено).
- Сливаем масло из двигателя.
- Отворачиваем три болта и снимаем нижнюю крышку картера сцепления.
- Отворачиваем 16 болтов крепления поддона картера двигателя.
- Снимаем поддон и прокладку поддона.
- Устанавливаем поддон в обратной последовательности, заменив поврежденную или потерявшую эластичность прокладку.
- Для равномерного распределения прокладки болты крепления поддона картера заворачиваем в направлении от середины к краям.
Стук в двигателе. Замена колец и поршней.
Если Вас досаждают стуки при работе двигателя 1,6л 8кл — рекомендую к прочтению.
Я не первый, кто с этим столкнулся, и не первый кто попытался (успешно) устранить.
Стук этот был с самой покупки авто, пробег был на тот момент 96ткм, а сейчас 163ткм. Я не лез в мотор, т.к. компрессия была в норме, расхода масла не было и т.д., короче хотел дожать двиг до капиталки, а уж потом сделать что-то более интересное…
Но вот отец мой решил иначе — сток мотора ему достаточно, а неприятный звук досаждает, решил он вскрывать ШПГ…
И вот тут началось шоу: смотрим на поршня, а они разных групп (читали про это в сети, но верилось с трудом…) — 1, 2 и 3 гр."В", а 4 гр."С".
При раскачке поршня пальцами в цилиндре (особенно в 4м) слышен характерный стук, зазор явно вне допуска.
Сняли поддон, на блоке также пробита маркировка В, В, В, С — это хорошо и одновременно плохо — на заводе ставят группу поршня согласно цилиндра, а на рынке продают только комплект одной группы…
Вынули поршня — на наше счастье оказались 2110 (люди пишут, что попадаются и 2108, с прессованным пальцем). На юбках износ сильный (0,15…0,20), с задирами (возможно из-за перегрева)
Замер цилиндров был вполне утешительный, износ 0…0.01 от номинала группы, хон практически цел (не смотря на пробег).
Старые кольца конечно износились (зазор замка 0,30…0,40), но ещё проехали бы не меньше 50ткм.
Маленькое отступление — информация о размерах поршней по группам, может кому пригодиться.
Исходя из таблицы по ссылке видно, что группы поршней пересекаются.
Решили взять несколько комплектов и подбирать по таблице допусков к группам.
И вот тут нам повезло! — нам попался " бракованный " комплект поршней "С", в котором 3 поршня были в нижнем допуске (а это верхний допуск "В") и один поршень в верхнем допуске "С" — как раз "то, что доктор прописал" с учётом износа цилиндров!
Дальше начали немного извращаться — взвесили все поршня (разбег не должен превышать 2,5г) — один, как раз "С+", оказался тяжелее — убрали с него 2г, но разница составила 2г между самым лёгким и самым тяжёлым.
Сначала хотел выровнять все поршня, но вовремя спохватился и взвесил шатуны — вес тоже гулял…
Но общий вес оказался одинаковым — 1025г!
Так что теперь стоят поршня одной группы и одного веса.
Заодно, поменяли шатунные вкладыши — износ присутствует, но незначительный и без задиров.
Попутно была проведена ещё одна операция по снижению шума от двигателя, но об этом в следующем БЖ.
Забегая вперёд скажу — вчера завели мотор. Теперь он работает гораздо приятнее, пропало Калиновское "дизеление", намного мягче звук при запуске.
В общем, мы довольны! Деньги потрачены не зря.
Лада Калина. Сколько стоит капитальный ремонт двигателя.
В очередной раз хочу поделиться с вами историей о своей ласточке. Напомню - Лада Калина седан 2010 года выпуска, с 16-ти клапанным двигателем 1,6 литра. В общем, на "родном" пробеге в 137 тыс.км полюбила она маслице кушать. Вернее полюбила-то раньше, просто терпеть её выходки стало невыносимо - практически после каждой поездки на работу приходилось масло доливать в двигатель (50-70 км пробега в день).
Почитал в интернете статьи от "спецов по ремонту" и решил колечки поменять, будто бы должно помочь. Двигатель разобрал, выработка в цилиндрах есть но не критическая, зато на самих поршнях не то что выработка, а прямо целые борозды! Посоветовался со знакомым, который занимается ремонтом "железных коней", и решил расточить блок. Да, кстати, сначала он тоже предлагал просто кольца поменять, но когда увидел, что творится внутри - изменил своё мнение.
Сначала хотел всё делать сам ( собирать движок),так как до этого менял гидрокомпенсаторы (стучали просто жуть) и всё благополучно собрал, следуя инструкциям опять же из интернета. Но погода на дворе стояла холодная, а в гараже моём ямы нет (ремонтирую лёжа на полу), решил это дело поручить своему знакомому. Да, кстати, гидрики через месяц (может даже раньше) снова застучали, покупал комплект от автоВАЗа.
В общем процесс сборки описывать не буду (боюсь наврать), остановлюсь на ценах. За расточку я заплатил 700 руб/цилиндр, поршни купил бесвтыковые (с проточками, чтобы не гнуло клапана) - комплект с кольцами стоит 6200 рублей. Работа обошлась в 20 тысяч рублей, ну и остальные запчасти ещё примерно 9000 рублей (прокладки, болты, гидрокомпенсаторы - из двух комплектов - стоявшего на машине и того, который ставил я, нормальными оказались только 7 штук(из нового автоВАЗовского комплекта только 3 оказались хорошими) - остальные 9 пришлось снова докупать, только в этот раз брали поштучно и каждый проверяли). В общей сложности ремонт обошёлся в 39 тысяч (знакомый гонял на СТО Renault Logan, ему вообще сказали, что работа без запчастей встанет в 35000 рублей).
Что я хотел сказать своей писаниной? Если покупаете подержанный автомобиль, то выбирайте тщательно и всегда будьте готовы к непредвиденным расходам (запчасти, кстати, то ещё г. продают - надо искать хороших продавцов, которые хоть немного дорожат своей репутацией) и если сами ремонтом не занимаетесь, ищите хорошего мастера по ремонту, который занимается этим дома(меньше риск, что вас кинут), а по-моему - новый автомобиль всегда лучше старого и не важно отечественный или иномарка.
Если было интересно и полезно - ставьте палец вверх, делитесь со знакомыми.
Сколько стоит замена поршневых колец и от чего зависит цена
Многим водителям знакомо ощущение, что его стальной конь потерял мощность и пыхтит как паровоз, выпуская клубы черного дыма. Все это дает явно понять, что в двигателе неполадки и необходим ремонт. Чаще всего в этом случае после диагностики выявляют неисправность поршневой системы и неизбежность замены поршневых колец. Такую услугу предоставляют практически все кто занимающиеся ремонтом автомобилей. Замена колец на поршнях в среднем стоит от 7000 до 25000 рублей.
Что такое поршневые кольца и какова их функция?
Конструкция двигателя предусматривает наличие колец в верхней части поршня для обеспечения герметичности между поршнем и цилиндром. Из-за значительных нагрузок, которые испытывают поршневые кольца при работе, для их изготовления применяют сталь или высокопрочный чугун, для увеличения прочности на поверхность наносятся легирующие элементы.
Это упругие элементы, имеющие форму разомкнутой окружности. В комплект входят два кольца для создания герметичности рабочего объёма цилиндра и препятствования проникновению газов в картер двигателя так называемые «компрессионные», которые устанавливаются, в первую и вторую канавки считая от верха поршня. В третьей канавке находится маслосъёмное кольцо, удаляющее масло с поверхности цилиндра, не допуская его попадание в камеру сгорания.
Важной функцией выполняемой поршневыми кольцами является отведение тепла от поршня к цилиндру. Таким образом, он охлаждается почти на половину.
Ресурс поршневых колец от 150 до 350 тыс. км пробега, но на форсированных двигателях или при наличии наддува он может составить около 100 тыс. км.
Какие факторы влияют на стоимость замены?
Стоимость замены поршневых колец определяют несколько факторов: во-первых, от типа двигателя и его состояния, во-вторых, от стоимости новых колец, их производителя и поставщика, в-третьих, от необходимости дополнительного ремонта и замены других деталей. Пожалуй, особо необходимо отметить наличие необходимых приспособлений и оборудования в автомастерской, где будет происходить замена. И самое главное наличие опыта и определенных навыков у персонала.
Из чего состоит процесс замены колец и сколько это стоит?
Определив причину неполадок и сделав вывод о необходимости замены поршневых колец, приступают к её выполнению. Для этого проводят следующие операции:
- Демонтируется ГБЦ.
- Оценивается состояние цилиндров, поршней и ГБЦ на предмет наличия повреждений.
- Сливается масло и отсоединяется поддон двигателя.
- Отсоединяются крышки шатунов и выталкиваются поршни из цилиндров.
- Демонтируются старые кольца.
- Поршни и канавки на них очищаются от нагара.
- Соблюдая осторожность, при помощи приспособлений монтируются новые кольца.
- Проверяется степень износа цилиндров и делается вывод о необходимости переточки или замены гильз цилиндров.
- Возвращаются поршни в цилиндры и проверяются зазоры, которые не должны превышать 0.1 мм в противном случае необходимо заменить поршень.
- В обратном порядке устанавливаются крышки шатунов, поддон и головка блока цилиндров.
Приблизительная стоимость замены составляет:
- Для легковых автомобилей отечественного производства от 7 000 рублей.
- Для легковых автомобилей импортного производства от 10 000 рублей.
- Для джипов, внедорожников и микроавтобусов от 15 000 рублей.
Как сделать выбор специалиста способного выполнить замену колец?
Каждый, кто пытался самостоятельно заменить поршневые кольца может подтвердить что это очень трудоёмкий и сложный процесс, а при отсутствии определенного количества приспособлений и навыков практически неосуществимый. Поэтому доверять свой автомобиль первому встречному тоже не стоит.
Прежде всего, нужно выяснить наличие лицензии на осуществление ремонта двигателей и гарантии на выполняемую работу. Если кампания специализируется на ремонте двигателей, можно не сомневаться, что в её распоряжении находятся все возможные типы приспособлений, оборудования и инструментов, необходимых для работы. А персонал состоит из профессионалов знакомых со всеми малейшими тонкостями замены поршневых колец.
Руководство по замене поршневых колец
То, что автомобилю требуется именно замена поршневых колец, а не какие-то другие ремонтные работы, расскажет сам двигатель. Признаки подобной неисправности проявляются довольно ярко, поэтому не заметить их будет сложно. Но прежде чем говорить о симптомах, нужно понять, что представляют собой кольца, и какую роль они играют в работе двигателя.
Что такое поршневые кольца, их назначение
Поршневые кольца представляют собой упругие незамкнутые элементы, которые устанавливаются в специальные канавки на корпусе поршня. Изготавливают их из стали или чугуна повышенной прочности, а сверху покрывают легирующим материалом. Легирующее покрытие еще больше увеличивает прочность, а также снижает скорость износа.
Обычно в поршень вставляются 3 кольца: 2 компрессионных (занимают 2 верхних канавки) и 1 маслосъемное (нижняя канавка). Задача компрессионных колец – не допустить прорыва раскаленных газов вдоль поршня в картер двигателя. Маслосъемное – снимает лишнее масло с зеркала цилиндра, не давая ему попасть в камеру сгорания. Кроме того, кольца снижают температуру поршня, передавая практически половину тепла его поверхности на стенки цилиндра.
Когда поршневые кольца перестают справляться с возложенными на них задачами, ввиду своего износа, двигатель автомобиля сигнализирует об этом проявлением соответствующих симптомов.
Признаки износа поршневых колец
О том, что износ дошел до критической стадии, свидетельствует синий или черный дым из выхлопной трубы. Это указывает на то, что излишки масла попали в камеру сгорания мимо маслосъемного кольца и сгорели там вместе с топливом. Черный дым, выходящий из трубки вентиляции картера, говорит о том, что компрессионные кольца из-за износа допускают прорыв газов из камеры сгорания в его полость.
Критический износ сопровождается снижением компрессии (способность удерживать давление) в цилиндрах двигателя. Это означает, что часть газов, образовавшихся при сгорании топливной смеси, которая должна была толкать поршень, прорвалась в картер, не совершив полезную работу. Именно это приведет к падению давления в цилиндре, следовательно, двигатель потеряет часть мощности. Наблюдается повышенные расход масла.
Проверяется компрессия специальным прибором – компрессометром. Когда номинальные значения давления неизвестны (нет инструкции по эксплуатации), сначала оно измеряется в сухом цилиндре, затем через свечное отверстие заливается немного моторного масла, и замер делается заново. Если компрессия повысится, значит, требуется замена колец. Подобные признаки могут наблюдаться и в случае их «залегания».
«Залегание» происходит, когда образовавшийся в канавках поршня нагар мешает пружинить поршневым кольцам, результатом чего становится снижение плотности их прилегания к поверхности цилиндра.
Как заменить поршневые кольца самостоятельно
Конечно, замена колец – процедура довольно трудоемкая. Она требует аккуратности и определенных умений, но по большому счету сложного в ней ничего нет (если не снимать двигатель). Для этого нужно:
- снять головку блока цилиндров, соблюдая все рекомендации производителя автомобиля;
- слить масло, снять защиту маховика и поддон картера двигателя;
- снять маслозаборник;
- провернув коленвал, установить нужный поршень в нижнюю мертвую точку;
- открутить крышку шатуна и снять ее;
- вытащить поршень вместе с шатуном из цилиндра, толкая его вверх деревянной рейкой;
- очистить поршень от нагара. По его маркировке установить класс поршня, приобрести соответствующий ему новый комплект поршневых колец;
- каждое новое кольцо перед установкой сначала вставляется в цилиндр для проверки зазора в замке. Зазор должен соответствовать величине, указанной в руководстве по эксплуатации автомобиля. Если он меньше необходимого, то торцы замка аккуратно подпиливаются надфилем;
- поршни тщательно очищаются от нагара. Отверстия, предназначенные для слива масла, также прочищаются подходящей деревянной палочкой. Очищенные канавки смазываются чистым моторным маслом;
- одеваются кольца начиная с маслосъемного. На одной из сторон кольца стоит маркировка «ТОР» (вверх), которая указывает, как оно должно быть установлено в поршень. Замки должны устанавливаться через 120 градусов относительно друг друга. Это исключит сквозное проникновение через них газов. Нельзя одевать кольца «витком», такая установка может сопровождаться появлением микротрещин, которые приведут к их поломке;
- произвести сборку в обратной последовательности, параллельно очищая все чистой ветошью и смазывая свежим моторным маслом. Поршни должны устанавливаться именно в те цилиндры, откуда они были сняты. Также и крышки шатунов с шатунными вкладышами должны надеваться на те же шатуны, с которых их сняли.
Если износ шатунных вкладышей позволяет использовать их повторно, то замену делать не стоит, так как для этого понадобится расточить шейки коленвала. Самостоятельно такую работу без опыта качественно выполнить не получится.
Инструменты, необходимые для проведения работ
Для замены колец понадобятся:
- наборы рожковых и накидных ключей, а также вороток с удлинителем и головками номиналом от 10 – 19;
- динамометрический ключ;
- спец. обжим (оправка).
Кроме того, понадобится герметик устойчивый к воздействию масла. Он пригодится во время установки прокладок поддона картера и клапанной крышки.
И вроде бы ничего сложного в перечисленных выше действиях нет, если замену производить не снимая двигатель с автомобиля. Однако есть нюансы, без учета которых двигатель с новыми кольцами долго не проработает. Когда цилиндр достигает предельной стадии износа, на поверхности его зеркала образуется «ступенька». Ударившись об нее, новое кольцо либо сразу сломается, либо получит трещину, которая в итоге все равно приведет к его поломке. Кроме того, канавки старого поршня также имеют износ, поэтому притирка новых колец к цилиндру будет затруднена или вовсе невозможна. Это значит, что дефектовку поршневой группы и цилиндров лучше доверить профессионалам.
Расточкой и хонингованием цилиндров также должны заниматься квалифицированные специалисты. К тому же эту работу выполнить без снятия двигателя невозможно. Поэтому перед тем как браться за дело, стоит хорошо подумать, реально оценить свои силы и возможности. Чтобы результатом ремонта не стала замена поршневой группы в целом, или того хуже – не пришлось бы сдавать двигатель в капитальный ремонт.
замена колец или один длинный день
Немного расскажу пред историю поездки в город Иваново к многоуважаемому одноклубнику, другу, товарищу Олегу (ник ОЛЕГ37РУС).
Машинка была куплена в далёком 2008 году, сразу выехав из автосалона была немного подогрета, не была надета клема на вентилятор, машинка запища, остудили нашли беду и всё ок.
Спустя время и пробег заметил повышающийся расход масла сначала 0,5 на 10тыс км, потом литрушку и по нарастающей… дошло до того что последнее всремя к пробегу 80 тыс км литр на 1000км.
Задумался о решении проблемы, с многими переговорил обсудил, заменил маслосъёмные колпачки, результат ноль…. Заливал коскоксовку, толку ноль…
Задумался о капиталке, ну или замене колец, в городе у нас такого по ушам прокатили, что ппц… было проще накопить на новый движок. Но вот как то сидя на форуме в Ивановской ветке и советуясь с онлайн «духами», друг Олег сказал поменяй сам кольца поршневые и глянь че будет и не парься, но так как опыта нет и инструмента особо тоже не рискнул, а спросил его –а ты умеешь?. Ответ ошеломил- да не вопрос, прикатывай в выходной) Расстояние в 250 км не проблема.
И так « Этот день должен был наступить» (фраза подходит на любой случай), договорились с ним на субботу, накануне были куплены мелочи, прокладки и тд..
Ночь накануне….. бессонная, волнительная, всю ночь дождь, предвкушение сырой и темной трассы… как всегда впрочем… сна в итоге часа полтора.
Суббота, подъём в 3 утра, быстрый завтрак и в путь… конечно еще темно, выезжая городом, ну думаю не привыкать, но выехав из города за жд переезд «обрадовался» еще больше, навстречу или попутно был туман сильный и дождь, видимость в результате на ближнем и птф ну метров 100 не более, хоть глаз коли так то. ну да ладно, так как была цель приехать в Иваново как можно либо край к 7-ми утра и начать ремонт, страх был послан в багажник стрелка спидометра положена на 100-110-благо повороты уже на память знакомы вроде норм…. И вот спустя 1,5 часа начало светать и прорисовывался горизонт леса , не много обрадовало, что растащится туман, но это было наивно, туман уплотнился и немного поднялся -))))) еще 1,5 часа страха и вот нас встречает Олег на въезде в Иваново. Поздоровались, отряхнул перья птички с бампера, попалась на дороге( и помчали в гараж, городом между нами зачем то всё наровил встрять хонда сивик и пролезть куда то, но благо калинки топкие цивику не судьба была )))
Гараж, кофе, переоделись… С чего начинать Олег? -Да откручивай все подряд… сказано сделано…. Олег клапанную крышку
, Я датчики отсоединять,
Батя мой защиту поддона снимать…. Далее нас озадачил выбор, снимать коллектора, либо откручивать приемную трубу- те самые три гайки –( , решили на последнем, зубило молоток пришли на помощ сразу, но тоже ленились ..
30 минут и помогли они нам. Далее большущий длинный ключ, головку блока и бац уже голова впуск и каталик одним целым на верстаке.
Сразу начали с каталика обрезать шпилки и высверливать, сверла тоже еще «спали» сверлили долго… -((
Батя поддон снял, Олег шатуны открутил, поршня вынуты, осмотр, замеры, кольца маслосъемные забиты… сняли так же и помпу, ремень конечно чуть ранее… осмотр- приговор—замена…
Пишем список и в магаз… ремень гатес, помпа… тза- премиум, прямые лепестки пластмасса, кольца, масло и тд…
Далее мойка деталюшек в ванной с соляркой, керасином и хз чего еще))
Тут настало время перекуса, пообедали чего с собой привезли, жена у Олега- Надя привезла картошечки, салатика мммм…. А сонг подкрадывался и глаза закрываться начинали, снова в «бой» и ни шагу назад, план мин к вечеру собрать приерно так к 20-00 и уехать обратно…. Ну так оно и шло… все по порядку, с шутками и прибаутками… ура собрали всё…. Запуск, ключ на старт- есть контак, завелась) потекла… тосол- подтяжка. Ура…. Ура ура.
Сбор инструмента, отмывка время 21-00, парень местный снаружи бокса стучит барабан снимает на 2109, батя пошел --- не помог, пока «душ» раковина была занята тоже пошел посмотреть, барень барабан колит…. И меня осиняет.. шпильки то говорю открути…. И вот барабан снят, мыцо, собираться, машину с подставок «морду» снимать…. Установку клаксонов и вот один не работает, танцы с бубном, зачистка клем, ну ни как… ладно забили болт на это дело мол в НН сам доделаю, Олег на провожать, обнимашки целовашки и тд, он на разворот у ТЦ РИО, я побибикать на прощанье, одна улитка жалобно БИИИ хриии пррррр и о чудо обе вместе Волговские БИИИИИ БИИИИИИИ…. Не знаю что было. Но машинка похоже сама решила Олегу огромное спасибо сказать.
Дорога домой в режиме обкатки 80 км-ч, сначала по сухой дороге- потом дождь потом ливень….. пара аварий лобовых на трассе, жуть… НИВА 3 двери на крыше, караул, 4 часа жутььь. Батя сначала бдил, потом 3 часа носом клевал, тяжко было конечно, но ни че, не пальцем деланы, дорогой не увидел смс от Олега интересовался доехали ли. Но на форуме сразу отписал что добрался и все номр в 02-00.
Небольшой итог заменены:
Помпа, новая таз премиум
Ремень грм с роликом гатес
Кольца автоваз нормальные
Вкладыши шатунные не помню
Фильтр маслянный ween
ОГРОМНОЕ СПАСИБО ОЛЕГУ ЗА ТРУД И РАБОТУ.
П.с. вот так можно развлечь себя и товарищей в выходной )
Демонтаж шатунно-поршневой группы двигателя
При необходимости демонтаж шатунно-поршневой группы (ШПГ) можно выполнить на автомобиле, не снимая двигатель. Работу проводим на смотровой канаве или эстакаде.
Снимаем головку блока цилиндров в сборе с ресивером, впускной трубой и катколлектором (см. «Снятие и разборка головки блока цилиндров»).
Снимаем поддон картера (см. «Замена прокладки поддона картера») и маслоприемник (см. «Снятие маслоприемника»).
Головкой «на 14» отворачиваем две гайки болтов крепления крышки шатуна (поршень при этом должен находиться в НМТ).
Постучав по боковым поверхностям крышки шатуна молотком с пластмассовым (или из мягкого металла) наконечником.
. снимаем крышку шатуна. Упираясь деревянной рукояткой молотка в разъем нижней головки шатуна, проталкиваем шатун вверх, до выхода поршня из цилиндра.
. и вынимаем поршень с шатуном. Аналогично демонтируем поршни с шатунами других цилиндров.
Установку ШПГ проводим в обратной последовательности (см. также сборку в разделе «Разборка и сборка двигателя»).
Видео по теме "Лада Калина. Демонтаж шатунно-поршневой группы двигателя"
Замена поршневой группы ВАЗ Приора - Замена поршней Теория ДВС: Как собрать поршневую (Наглядное пособие)Правильная замена и установка поршневых колец, признаки износа
Появление характерных признаков неисправности двигателя, таких, как резкое ухудшение динамики, увеличение расхода топлива и моторного масла, проблемы с запуском двигателя, особенно в холодное время года, говорит о том, что износ силового агрегата достиг предела, и без постороннего вмешательства дальнейшая эксплуатация машины невозможна. Перечисленные признаки говорят о резком падении компрессии. Если мотор не «ушатан» окончательно, то вернуть ему бодрость, скорее всего, поможет замена поршневых колец.
В целях экономии замену можно произвести своими руками. Помимо финансовой выгоды, хозяин авто может быть абсолютно уверен, что поршневые кольца поменяны, причем именно на те, которые он купил, и работа сделана качественно. К сожалению, оставляя машину в автосервисе, владелец не может точно знать, насколько добросовестно мастера выполнили свою работу, поскольку статистика упрямо твердит, что обманывают повсюду, в том числе и на официальных сервисах.
О том, как заменить поршневые кольца своими руками, написано в данной статье.
Вкратце, схема процедуры такова:
- демонтируется головка блока цилиндров;
- проверяется состояние колец и решается вопрос о необходимости снятия мотора с автомобиля;
- затем старые меняются на новые, и двигатель собирается в обратном порядке.
Далее каждый этап будет рассмотрен более подробно.
Прежде чем ставить новые кольца
Прежде чем приступать к работе, нужно обзавестись всем необходимым. Для операции потребуются гаечные ключи, головки, желательно, с трещоткой, динамометрический ключ и съемник поршневых колец.
Выбирая в магазине автозапчастей новый комплект, следует обратить внимание как на внешний вид упаковки, так и на сами кольца.
На упаковке должна быть полная информация о них, а именно: кто изготовитель, из чего сделаны и т. п. На кольцах также должна быть маркировка, обозначающая верхнюю сторону, сами они не должны иметь никаких изъянов, кроме того, на упаковке или внутри должна быть инструкция, в которой описывается правильная установка поршневых колец.
Если продавец утверждает, что небольшие дефекты притрутся – он откровенно врет, пытаясь всучить некондиционный товар, лучше отказаться от такой покупки, поскольку деньги будут потрачены впустую.
Подготовительный этап
Прежде всего, нужно отключить аккумуляторную батарею. После этого потребуется слить охлаждающую жидкость из системы охлаждения и моторное масло из поддона картера. Замена поршневых колец возможна двумя способами: со снятием двигателя с автомобиля и без. Определить, нужно ли снимать мотор, поможет проверка: необходимо снять головку блока цилиндров и визуально оценить состояние гильз.
Если на стенках цилиндров видны признаки износа (выработка, какие-либо царапины или задиры), силовой агрегат однозначно придется снимать, чтобы расточить гильзы под следующий ремонтный размер. Если этого не сделать, просто поменять кольца будет мало, поскольку они быстро придут в негодность из-за поврежденных цилиндров.
Если же выработки нет, новые можно ставить, не снимая мотор с автомобиля. Этапы работы по замене поршневых колец, за исключением демонтажа двигателя для проведения реставрационных работ, одни и те же.
Замена поршневых колец
Процесс замены начинается с демонтажа поддона картера. Дополнительно желательно снять масляный насос и проверить, насколько сильно он изношен. Затем нужно открутить крышки шатунов и вытолкнуть шатуны с поршнями вверх. Важно помнить, что крышки шатунов нельзя менять местами, каждую впоследствии необходимо прикрутить к своему шатуну.
Проверка состояния снятых колец позволит выявить деформацию цилиндров. Неравномерный износ поршневых колец говорит о том, что в процессе эксплуатации цилиндры приняли овальную форму в поперечном сечении. В этом случае желательно расточить их, поскольку новые запчасти будут усиленно изнашиваться, и после замены надолго их не хватит. Поменять можно, чтобы проездить еще какое-то время, но капремонт, тем не менее придется производить уже в ближайшем будущем.
После снятия старых колец нужно удалить нагар из канавок, который помешает установке нового комплекта. Идеальное орудие для этой процедуры обломок старого кольца, поэтому одно из них нужно сломать. Также нагар необходимо счистить с днища поршней, если он там есть. Для облегчения задачи можно смочить поверхность керосином. Действовать, опять же нужно аккуратно, чтобы не оставить царапин.
Порядок установки следующий: первым устанавливается маслосъемное кольцо, затем второе и первое компрессионные. Из-за того, что второе компрессионное и маслосъемное кольца работают в менее тяжелых условиях, чем первое компрессионное, к металлу, из которого они изготавливаются, предъявляются менее строгие требования, поэтому кольца более хрупкие. При их монтаже следует проявлять особую осторожность. Ненароком сломать первое компрессионное кольцо практически невозможно.
При установке следует обратить внимание на расположение замков поршневых колец: они не должны располагаться в одну линию. Лучше всего замок каждого следующего располагать под углом 120 градусов по отношению к предыдущему. Правильное расположение поршневых колец дополнительно препятствует прорыву газов из камеры сгорания в картер.
Следующий ответственный этап работы – установка поршней обратно в цилиндры. Чтобы поставить поршни на место, потребуется оправка для поршневых колец, иначе они будут препятствовать входу поршней в цилиндры. Она может быть как универсальной, рассчитанной на поршни разных диаметров от 50 до 150 мм, или изготовленной специально под конкретный размер. При помощи этого приспособления осуществляется обжимка поршневых колец, после чего поршень вгоняется в смазанный моторным маслом цилиндр путем аккуратного постукивания по днищу каким-нибудь неметаллическим предметом.
Проверка работоспособности и обкатка мотора
После того как двигатель собран, необходимо убедиться в его работоспособности. Его необходимо завести и дать поработать некоторое время на холостых оборотах. Если он работает устойчиво, можно считать, работа завершена успешно. Следует помнить, что новым деталям нужна обкатка, и чем аккуратнее она будет выполнена, тем дольше прослужит отремонтированный силовой агрегат.
Обкатка длится 2–3 тысячи километров. Чтобы замена не прошла впустую, во время обкатки необходимо соблюдать следующие правила:
Сборка двигателя.
Вам потребуются: динамометрический ключ, молоток (желательно с бойком из мягкого металла или полиуретана), приспособление для установки поршней в цилиндры, те же ключи, что и для разборки двигателя, отвертка, монтажная лопатка.
1. Очистите нагар по краям постелей блока цилиндров. Очистите от отложений масляные канавки в постелях.
2. Установите вкладыши коренных подшипников в постели блока цилиндров в соответствии с метками, сделанными при разборке. При установке вкладышей их стопорные усики должны войти в пазы постелей.
3. Смажьте вкладыши моторным маслом.
4. Установите коленчатый вал в блок цилиндров.
5. Смажьте упорные полукольца моторным маслом. Обратите внимание на канавки полуколец: этими сторонами полукольца должны быть установлены к щекам коленчатого вала.
6. Установите сталеалюминиевое полукольцо (белого цвета) с передней стороны средней постели (со стороны привода распределительного вала).
7. . металлокерамическое (желтого цвета) – с другой стороны постели.
8. Поверните полукольца так, чтобы их концы были заподлицо с торцами постели.
9. Вставьте вкладыши в крышки коренных подшипников в соответствии с метками, сделанными при разборке. При этом стопорные усики вкладышей должны войти в пазы крышек.
10. Смажьте вкладыши моторным маслом.
11. Установите крышки в соответствии с метками. На крышках нанесены метки (насечки) в соответствии с номером цилиндра. Исключение составляет пятая крышка, на которой нанесены две метки, как и на второй. На второй крышке есть два резьбовых отверстия 1 под болты крепления маслоприемника. При этом номера цилиндров считают со стороны привода распределительного вала, а крышки устанавливают метками 2 в противоположную сторону от штуцера масляного фильтра 3.
12. Смажьте моторным маслом резьбу и торцы головок болтов крепления крышек.
13. Заверните болты и затяните их требуемым моментом (см. приложение 1) в следующем порядке: первыми затяните болты третьей крышки, затем второй и четвертой, потом первой и пятой. После затяжки болтов проверните на 2–3 оборота коленчатый вал — он должен вращаться легко, без заеданий.
14. Для удобства установки смажьте тонким слоем консистентной смазки прокладку масляного насоса и «приклейте» ее к блоку. Удалите излишки смазки.
15. Установите масляный насос и заверните болты его крепления (см. «Снятие и установка масляного насоса»).
16. Для удобства установки смажьте тонким слоем консистентной смазки прокладку держателя заднего сальника и «приклейте» ее к блоку. Удалите излишки смазки.
17. Установите держатель заднего сальника и заверните болты его крепления.
18. Вставьте шатун в поршень в соответствии с ранее сделанными метками так, чтобы номер матка на шатуне была обращена в сторону передней части поршня (в эту сторону направлена стрелка, выбитая сверху на днище поршня).
19. Смажьте поршневой палец моторным маслом и вставьте палец в поршень и шатун.
20. Установите стопорные кольца с обеих сторон пальца. При этом обратите внимание на то, что кольца должны быть четко установлены в канавках поршня.
21. Установите на поршень расширитель маслосъемного кольца.
22. Установите поршневые кольца. Это рекомендуется делать специальным съемником. Если его нет, установите кольца на поршень, аккуратно разведя замки колец.
23. Порядок установки колец: первым устанавливают маслосъемное кольцо (замок кольца должен находиться с противоположной стороны от замка разжимной пружины), затем нижнее компрессионное кольцо, последним — верхнее компрессионное.
24. Обратите внимание на то, что на кольцах может быть выбита надпись «GOE» или «TOP». Кольца следует устанавливать этой надписью вверх (к днищу поршня).
25. Провернув кольца в канавках поршня, убедитесь в том, что они легко вращаются. Если какое-либо кольцо не проворачивается или заедает, его необходимо заменить.
26. Разверните кольца на поршне так, чтобы их замки были расположены под углом 120° друг к другу.
27. Тщательно протрите чистой тряпкой шатунные шейки коленчатого вала.
28. Тщательно протрите чистой тряпкой зеркала цилиндров и смажьте их моторным маслом.
29. Вставьте вкладыш в шатун в соответствии с ранее сделанными метками таким образом, чтобы усик вкладыша вошел в проточку в шатуне. После этого смажьте вкладыш и поршень моторным маслом.
30. Наденьте на поршень специальную оправку для сжатия поршневых колец и аккуратно опустите шатун в цилиндр. Рекомендуется предварительно провернуть коленчатый вал так, чтобы его шатунная шейка, на которую монтируют шатунно-поршневую группу, установилась в НМТ. Стрелка на днище поршня должна быть направлена к передней части двигателя (в сторону привода распределительного вала).
31. Плотно прижмите оправку к блоку и ручкой молотка протолкните поршень в цилиндр. Если оправка будет неплотно прилегать к блоку цилиндров, можно поломать поршневые кольца.
32. Установите нижнюю головку шатуна на шейку коленчатого вала.
33. Вставьте вкладыш в крышку шатуна в соответствии с ранее сделанными метками так, чтобы усик вкладыша вошел в проточку в крышке. После этого смажьте вкладыш моторным маслом.
34. Установите крышку шатуна. Маркировка шатуна на крышке и нижней головке шатуна должны быть с одной стороны.
35. Заверните болты крепления крышки и затяните требуемым моментом (см. приложение 1). Таким же образом установите и остальные поршни.
36. Установите маслоприемник и заверните три болта его крепления.
37. Нанесите на болты крепления маховика анаэробный фиксатор резьбы. Установите маховик, стопорную пластину и заверните болты крепления маховика (см. «Снятие, установка и дефектовка маховика»).
38. Для удобства установки нанесите тонкий слой консистентной смазки на поверхность блока и «приклейте» к нему прокладку масляного картера.
39. Установите масляный картер и заверните болты его крепления (см. приложение 1). Далее двигатель собирайте в обратном порядке. Установка головки блока описана в подразделе «Замена прокладки головки блока цилиндров», ремня привода распределительного вала — в подразделе «Замена ремня привода газораспределительного механизма и натяжного ролика».
Ремонт и диагностика автомобилей ВАЗ.
замена датчика положения распределительного вала калина, регулировка сцепления у калины, сняти ебампера ваз калина, электродвигателя вентилятора системы охлаждения. калина, снять установить задний бампер ваз 2112, не обучается ключ лада, лада калина отопитель, органы управления калина, система выпуска газов Калина, ваз 2112 неисправности, диагностика рулевых наконечников калина, как проверить снятый контроллер лада калина, панель управления ваз 2112
Читайте также:
