Своими руками: меняем масло в муфте ПП Haldex 5

Поскольку необходимо так или иначе лезть под машину, надеваем защитные очки, чтобы в глаза не насыпались пыль и грязь. Очищаем местам вокруг сливной и заливной пробок влажными салфетками. Этого вполне достаточно, но можно пройтись очистителем тормозов, хотя лично я не сторонник осуществлять подобную мойку из-за большого количества разлетающейся грязной жидкости.

Также используем резиновые перчатки по мере необходимости. Во время некоторых процедур контакт с маслом неизбежен.

В сети можно увидеть большинство отчётов о замене масла с демонтажем подкачивающего насоса и очисткой его сетки. Официальная документация по состоянию на 2017-й год этих действий не предполагает. В апреле 2019-го года изменилась спецификация масла и ёмкость его тары (было 850 мл, стало 1 л), возможно, это произошло в связи с изменением процедуры замены (замена со съёмом насоса требует несколько больше масла), но мне об этом неизвестно, официальных документов на этот счёт я не видел.

Сам я насос не снимал, считаю это бесполезным в случае своевременной замены масла и отсутствия каких-либо симптомов, указывающих на неполадки в муфте. Если кто-то будет демонтировать насос, вероятно, понадобится ремкомплект с уплотнениями и болтами: 0CQ598305.

Внимание! Не перепутать заливочные и сливные отверстия. В муфте имеются раздельные объёмы масла редуктора и масла самой муфты.

1 – резьбовая пробка для заливки масла муфты, 2 – сливная пробка масла муфты, 3 – резьбовая пробка для заливки масла редуктора, 4 – сливная пробка масла редуктора.

Слив старого масла:

Поднять автомобиль, установить устройство для сбора отработки под муфту.

Открутить сливную пробку 2 с помощью шестигранника на 8 мм и полностью слить масло.

Вкрутить новую пробку с новым уплотнительным кольцом. На всякий случай рекомендую очистить поверхность под уплотнение на корпусе салфеткой.

Затянуть сливную пробку моментом 30 Н∙м.

Заправка свежим маслом:

Открутить пробку 1 заливного отверстия с помощью шестигранника на 5 мм. Вкрутить адаптер-переходник для заливки в отверстие. Шланг провести над валом без провисания.

Поставить поддон под главную передачу. Отвести шланг над левым задним колесом.

После подключения приспособления опустить машину.

Тут немного о том, как это делать «в домашних условиях». Я «поднимал» машину посредством заезда на самодельные эстакады, соответственно все эти «поднять/опустить» в официальном руководстве связаны лишь с тем, что предполагается использование подъёмника. А для заправки необходимо держать бутылку с маслом выше уровня муфты, что на поднятой машине реализовать затруднительно.

Теперь несколько слов о переходнике-адаптере для заправки свежего масла. Разумеется, в здравом уме покупать VAS 6291 A никто не будет, хотя я и сам сторонник использования качественного и желательно оригинального инструмента. Но данное приспособление при всей своей примитивности трудно достать, а его стоимость стремится куда-то к стоимости если не всей муфты, то покачивающего насоса с обвязкой – это минимум. Так что берём гибкую подводку, разрезаем вальцовку, достаём штуцер с уплотнительной резинкой и резьбой М10х1 (немцы знали, я уверен!). Вкручиваем его от руки в заливное отверстие, надеваем трубку (в моём случае это что-то типа садового шланга из Леруа от фирмы Boutte), при желании можно использовать хомут для гарантии (тут есть доступ, я накинул на всякий случай червячный из того же Леруа). Выводим конец нашего импровизированного шланга, как описано выше, обрезаем по месту. Берём шприц, выбрасываем поршень, немного подрезаем канцелярским ножом сосок, чтобы увеличить выходной диаметр. Вставляем полученную «воронку» в трубку.

Диапазон температур при измерении уровня масла должен быть от 20 до 40 градусов Цельсия. В бутылке должна быть такая же температура. Официальное руководство предлагает замерять значения прибором и доводить температуру до попадания в указанный диапазон посредством нагрева или охлаждения. Я этого не делал, но менял почти на холодной машине после недолгой поездки.

Всего в муфте 0,75 л масла. Для замены необходимо 0,65 л. Я бахнул всю бутылку, чтобы не вымерять, хотя этого много.

Залить из бутылки в трубку, которую присоединили к заливному отверстию. Заливать, пока уровень масла не установится в трубке около адаптера без использования избыточного давления (т.е. в нашем случае поршнем шприца не пользуемся вообще). Происходит это предельно быстро, всё прекрасно перетекает самотёком, масло довольно жидкое главное – держать точку заливки выше заливного отверстия.

Далее опять ставим ёмкость для сбора масла под муфту.

Отсоединить переходник и приспособление, дать стечь излишнему маслу до тех пор, пока оно не начнёт капать. Уровень правильный, когда масло капает из отверстия заливной горловины.

Вкручиваем новую пробку маслозаливного отверстия. На всякий случай рекомендую очистить поверхность под уплотнение на корпусе салфеткой.

Момент затяжки 15 Н∙м.

Соблюдаем моменты затяжки! Это важно. Также не скупимся менять пробки на новые, даже если старые на вид «ещё ничего».

Также официальное руководство не предусматривает никаких действий с диагностическим адаптером или пробных поездок. Поэтому процедура предельно простая – больше слов, чем реального дела.

Замена масла в муфте Халдекс

Haldex – это название фрикционной муфты подсоединяемого полного привода. Механизм был разработан швейцарской компанией Haldex Traction.

Главная функция муфты Халдекс – передача крутящего момента на заднюю ось с помощью гидравлического привода.

В разные времена системы Haldex использовалась для автомобилей различных марок. Сейчас у нее 5 поколений. Последнее востребовано с 2012 года, стартовое вышло в 1998 году.

Сегодня муфты Халдекс установлены на некоторые модели кроссоверов Volvo, Audi, Seat, Skoda, VW, Ford, Land Rover, выпущенные после 2008 года.

Базу муфт Haldex всех поколений составляют:

Электрокомпоненты: блок управления, мотор, клапан, насос
Механические и гидравлические составляющие: регулятор, фланец, барабан, ступица, фрикционные диски, гидравлический насос

При пробуксовке колес на передней оси муфта Haldex блокируется гидравлическим насосом, что дает возможность подсоединения задней оси.

Электронасос позволяет гидравлическому срабатывать оперативнее. Электромагнитный клапан помогает уменьшить давление в системе и разъединить диски. Он может получать сигналы от систем ESP и ABS.

При отказе насоса муфты Haldex давление масла в гидросистеме не поддерживается. Вследствие этого передачи крутящего момента на заднюю ось не происходит.

Муфта Haldex V поколения

Haldex V поколения – продукт деятельности компании Borg Warner. Она не изменила функционал устройства, однако значительно улучшила его конструкцию.

Главное отличие муфт пятого поколения – наличие центробежного перепускного клапана для лучшего сцепления с электро- и гидравлическим приводом.

Благодаря перепускному клапану нивелировалась потребность в гидроаккумуляторе, клапане управления сжатием, фильтре.

Муфта Haldex V, используемая в современных полноприводных автомобилях, имеет возможность передавать момент до 3600 Нм. Ее срабатывание для включения в работу задней оси происходит максимально оперативно.

В устройствах 5-го поколения отсутствует масляный фильтр, его функцию выполняет специальная сетка. Продукты износа соприкасающихся деталей регулярно оседают на ней. При засорении единственного фильтрующего элемента насос изнашивается, снижается давление в системе подачи смазки. В результате полный привод начинает работать с перебоями.

В этом случае помогает замена масла в муфте и очистка сетки.

Процедуру рекомендуется производить каждые 60 тысяч километров пробега (или раз в три года), а при активной эксплуатации автомобиля, езде с пробуксовками – каждые 30 тысяч километров.

Пошаговая инструкция по замене масла

Перед тем, как приступать к замене масла в муфте, удалите загрязнения в местах соединения двигателя и фильтра.

Снимите насос, чтобы почистить закрепленную на нем сетку. Разбирать его полностью нет необходимости, фильтрующий элемент можно продуть или обработать очистителем на спиртовой основе прямо на месте.

Демонтируйте крышку фильтра, открутив закрепляющие ее болты.

Заведите автомобиль на вывешенных колесах. Чтобы облегчить вытаскивание фильтра, подключите диагностический прибор и запустите тест исполнительных механизмов.

Извлеките фильтр, открутите пробку муфты Халдекс и слейте масло.

Из-за того, что муфта находится в одном корпусе с главной передачей, сливные пробки и заглушки для обоих систем часто путают между собой. Поэтому обратите внимание на нижеследующую схему.

1 – резьбовая пробка заправочного отверстия муфты Haldex, 2 – сливная пробка муфты Haldex, 3 – резьбовая пробка заправочного отверстия главной передачи, 4 – сливная пробка главной передачи

После того, как масло из муфты слилось, установите на место насос и подсоедините его к муфтовому блоку. Места посадки, уплотнительные резиновые кольца предварительно смажьте.

Поставьте чистый фильтр и заверните сливную пробку.

Теперь можете приступать к заливке свежего масла. Добавляйте его с помощью шприца до тех пор, пока смазочная жидкость не потечет через кромку заправочного отверстия. Заправочный объем муфты на разных автомобилях отличается, в среднем он составляет от 700 мл до 1 литра.

Закрутите пробку, заведите двигатель и дайте ему поработать на включенной передаче. Обратите внимание, нет ли течи у крышки, после чего открутите пробку и долейте еще около 50 гр. масла.

Какое масло использовать для муфты Haldex?

В муфтах Haldex используют специальные трансмиссионные масла, имеющие существенные отличия от обычных моторных. Такие жидкости обладают целым набором специфических присадок, необходимых для правильной работы фрикционных дисков.

Масло для муфт Халдекс 2-5 поколений выпускает разработчик Haldex 5 Borg Warner. Оригинальная жидкость упакована в тару 0,85 л.

Кроме того, разные автоконцерны предлагают масла под собственными брендами. Например:

Замена масла в подключаемом полном приводе: муфта Халдекс

Haldex — название фрикционной муфты подсоединяемого полного привода. Автор идеи — швейцарская фирма Haldex Traction. Кратко функциональность системы возможно представить как передачу крутящего момента с помощью гидравлики. Он зависит от степени замыкания муфты. Часто идёт к задней автооси от передней. С интересным устройством есть смысл ознакомиться даже автовладельцам, чьё транспортное средство на ином межосевом приводе.

В разные времена системы этой фирмы использовалась на разных автомарках. Сейчас у неё 5 поколений. Последнее востребовано с 2012 – го. Стартовое вышло на суд покупателей в 1998 –м. Вискомуфта блокируется на основании степени пробуксовки колёс на передней оси. Она давала внезапное подсоединение задней оси. Пример ситуации: вхождение в поворот. Доработки были серьёзными, но даже в первом поколении прослеживается база таких устройств. Сюда входят:

электрокомпоненты: блок управления, мотор, клапан, насос;
механические, гидравлические составляющие: регулятор, фланец, барабан, ступица, фрикционные диски, гидравлический насос.

Блокирует муфту гидравлический насос. Электронасос позволяет гидравлическому срабатывать оперативнее. Электромагнитный клапан помогает уменьшить давление в системе, разъединить диски. Он может получить сигналы от ESP и ABS систем.

Муфта Haldex V поколения

Это продукт деятельности Borg Warner. Функционал неизменен, но имеют место значительные улучшения конструкции. Базовое — инновационное сцепление с электро – гидравлическим приводом с наличием центробежного перепускного клапана. Благодаря его наличию нивелируется потребность в гидроаккумуляторе, клапане управления сжатием, фильтре. Система последней генерации передаёт момент до 3600 Нм.

В полноприводных машинах используется именно она. Срабатывание происходит оперативнее, конкретно включая в работу заднюю ось. Этого нельзя сказать о муфтах, выпускаемых ранее. Совершенствования привода на все колёса улучшили движение «Вольво» ХС на пересечённой местности вне зависимости от состояния покрытия.

Конструктивно муфта 5 поколения иная, чем прежние. Здесь нет масляного фильтра. Если говорить об эксплуатации, то требуется допобслуживание масляного насоса. В муфте изнашиваются часто соприкасающиеся области. Маленькие частицы сдвигаются маслом, оседают на сетке. При засорении растёт износ насоса, снижается давление в системе маслоподачи. Полный привод деактивируется, появляется уведомление о проблемах в работе.

Замена масла в муфте Халдекс

Профилактические мероприятия для масляного насоса в автомобильном сервисе проходят как:

Снятие масляного насоса.
Промывка сетки.
Удаление масла, промывание масляного канала.
Монтаж масляного насоса.
Замена масла муфты haldex.

Профилактические мероприятия значительно наращивают период эксплуатации масляного насоса. При наличии уведомления о поломке полного привода, фиксации кодов на насос менять придётся и его.

Самостоятельная замена масла в haldex 5

Нужно убрать насос для очистки сетки (она служит фильтром).

Замыть область соприкосновения фильтра с двигателем, используя спиртосодержащее средство.
Демонтировать фильтр, убрав болты, удерживающие крышку. Убрать крышку. Фильтрующая система выйдет из посадочного места, нужно отсоединить контактную систему, соединяющую насос с блоком управления муфтой, подать 12 V с аккумулятора. Выдвинув фильтр с пробкой на 7 мм, обнаружится 1 – ое уплотнительное кольцо. Потери составят около 100 г масла, нужно подготовить до проведения процедуры салфетку.
Неспешно раскачать пробку с фильтром, держа за штырь. Фильтр выйдет до 2 – го уплотнительного кольца. Для замены масла в haldex снять фильтр с пробкой.
Открутить сливную пробку, слить масло (возможно движение колёс для оперативности).
Поставить насос, смазав маслом место посадки, уплотнительные резиновые кольца. Наживить винты, подтягивать по очереди. При потребности легонько побить по насосу киянкой из дерева. Скорректировать вручную, разместить насос на прежнем месте. Подсоединить насосную «фишку» к муфтовому блоку.
Установить чистый фильтр муфты. Составляющая комплекта «Вольво» размещается подходящим боком к уплотнительной пробке. Затем маслом смазывается посадочное место уплотнительной пробки, сама пробка с двумя резиновыми кольцами. Избегая перекошенного размещения, неспешно поместить конструкцию в муфту так, чтобы не было видно второго резинового кольца. Установить крышку фильтра (любую из комплекта Volvo), притянуть к муфте винтами с моментом 6 Nm.
Завернуть сливную пробку с моментом 30 Nm.
Далее идёт замена масла в халдексе. Заливаемая жидкость нужна нехолодная. Температура подойдёт до 40 С. Если запчасти меняются в условиях низких температур, то масло нужно до проведения процедуры поставить в тёплое место, чтобы прогрелось). Заправочный объём муфты — 720 мл, возможно влить 600 мл. Поэтому заполнив маслом полностью заливное отверстие, его закрывают заливным болтом с моментом 15 Nm.

Заменив масло на haldex 4 или 5, нужно включить и прогнать транспортное средство так, чтобы подсоединился полный привод, стала функционировать муфта. Затем доливается остаток масла, затягивается болт с моментом 15 Nm.

Стоит учесть нюансы

Нужно аккуратно обращаться с фишкой насоса. Немалое количество автовладельцев из – за отсутствия опыта по её удалению ломают фиксатор.

Для корректного разъединения частей можно провести действия на фишке с бачка антифриза. По устройству они одинаковы. Нужно нажать на фишку, вгоняя глубже. Сразу нажать на пятку фиксатора (можно использовать небольшое шило). При его освобождении стянуть фишку. Затем освободить провода из держателей, их 3. Наиболее проблематично убрать провод, находящийся сверху муфты: он не заметен, работать придётся на осязании.

Для активации питания согласно инструкции действия идут с + на контакт «фишки», находящийся с прямоугольной стороны. Если неправильно расположить полярность, то насос будет некорректно функционировать. В практике автолюбителей постулат — отсутствие случаев удаления фильтра из муфты неподходящими средствами (шилом, отвёрткой и пр.). Так нарушалась целостность, поэтому при монтаже текло масло. Важно использовать оригинальные инструменты.

Следует принять во внимание, какой стороной размещался фильтр. Это важно: присутствует клапан с обратным функционалом. Находящиеся в фильтрационной пробке клапаны, корректирующие масляное давление, должны идти в направлении 90 ° относительно поверхности местонахождения авто. Положение нужно учесть при возврате фильтра туда, где находился.

Своевременная замена масла и квалифицированное техническое обслуживание продлит срок службы муфты Халдекс на Вашем автомобиле. При необходимости проведения профилактических работ, ремонта, замены муфты - с пециалисты компании «Восток -Авто» с удовольствием помогут Вам в этом. Для этого просто заполните форму, размещенную ниже.

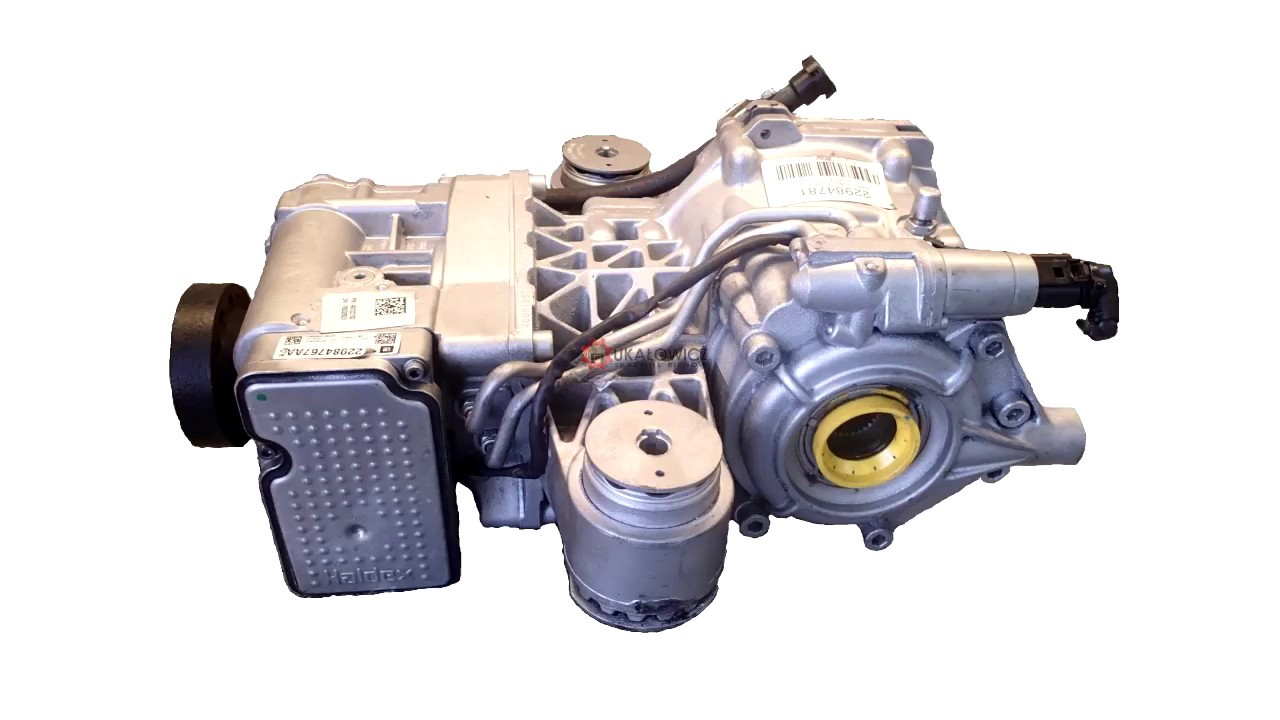

Замена масла в муфте халдекс на Опель Инсигния

Поздравляем Всех с наступающими праздниками! График работы в праздничные дни! Запчасти для иномарок. Insignia I Седан. Выпуск: наст. Сервисный интервал. Подбор масла и жидкостей. Маркировка автоламп. Параметры подвески. Тормозные механизмы. Ремонт и замена. Каталог запчастей. Фильтр в коробку. Фильтр гидравлический. Фильтр АКПП. Фильтр Гур. Фильтр двигателя. Фильтр воздушный.

Масляный фильтр. Фильтр топливный. Сажевый фильтр. Фильтр салона. Фильтр салонный. Моторное масло. Масло в двигатель. Трансмиссионное масло. Масло в АКПП. Масло в дифференциал. Масло в коробку МКПП. Масло в мост. Масло в раздатку. Масло в редуктор. Охлаждающая жидкость. Гидравлическая жидкость. Жидкость гур. Тормозная жидкость. Графитовая смазка.

Медная смазка. Пластичная смазка. Смазка для суппортов. Смазка шрус. Тормозные колодки. Барабанные колодки. Датчик износа колодок.

Пропорции разбавления и температура замерзания:

Ремкомплект колодок. Задние колодки.

Колодки ручника. Передние колодки. Тормозные накладки. Тормозные диски. Задние тормозные диски. Передние тормозные диски. Тормозной барабан.

ВИДЕО: Восстановление муфты заднего моста

Задний тормозной барабан. Подшипник барабана. Тормозные шланги. Тормозные трубки. Суппорт тормоза. Ремкомплект суппорта. Задний суппорт. Направляющие суппорта. Передний суппорт. Поршень суппорта. Пыльник суппорта.

Скоба суппорта. Вакуумный усилитель тормозов. Блок АБС. Датчик АБС. Вакуумный насос.

Замена масла и фильтра в муфте включения полного привода

Выключатель стоп сигнала. Пневматические тормоза. Стояночный тормоз. Трос ручника.

Цены на ремонт Опель Инсигния

Тормозной цилиндр. Главный тормозной цилиндр.

Тормозной бачок. Рабочий тормозной цилиндр. Задний тормозной цилиндр. Передний тормозной цилиндр. Ремкомплект тормозного цилиндра. Свечи зажигания.

Ремонт насосов Haldex

Свечи накала накаливания. Свечи подогрева охлаждающей жидкости. Высоковольтные провода зажигания. Катушка зажигания. Модуль зажигания. Коммутатор зажигания. Контактная группа. Вакуумный клапан. Крышка трамблера. Реле свечей накала.

Датчик импульсов. Стойка амортизатора. Отбойник амортизатора. Пыльник амортизатора. Втулка амортизатора. Задние амортизаторы.

Ремонт муфты Халдекс (Haldex) Opel Insignia

Ремонт муфты Haldex с гарантией - 12 месяцев! Диагностика муфты Халдекс перед ремонтом - бесплатно! Наши специалисты предлагают:

ремонт насоса муфты Халдекс 1 - 5 поколения
замена масла и фильтра в муфте Haldex
ремонт блока управления муфтой
замену фрикционных дисков и подшипников муфты Халдекс

Доверяйте ремонт муфты Халдекс только профессионалам!

РЕМОНТ МУФТЫ HALDEX
Снятие и установка муфты Халдекс на легковых автомобилях	от 400 руб.
Снятие и установка муфты Халдекс на внедорожниках	от 400 руб.
Восстановление насоса муфты Халдекс 1 поколения Opel Insignia	от 400 руб.
Восстановление насоса муфты Халдекс 2 поколения Opel Insignia	от 400 руб.
Восстановление насоса муфты Халдекс 3 поколения Opel Insignia	от 400 руб.
Восстановление насоса муфты Халдекс 4 поколения Opel Insignia	от 400 руб.
Восстановление насоса муфты Халдекс 5 поколения Opel Insignia	от 400 руб.
Ремонт блока управления муфты Халдекс Opel Insignia	от 400 руб.
Замена управляющего клапана муфты Халдекс Opel Insignia	от 400 руб.
Замена игольчатого подшипника муфты ХалдексOpel Insignia	от 400 руб.
Замена фрикционных дисков муфты Халдекс Opel Insignia	от 400 руб.
Замена энергоаккумулятора муфты Халдекс Opel Insignia	от 400 руб.
Замена корпуса муфты Халдекс Opel Insignia	от 400 руб.
Замена масла в муфте Халдекс Opel Insignia	от 400 руб.
Замена фильтра муфты Халдекс Opel Insignia	от 400 руб.

Ремонт муфты Халдекс (Haldex) Opel Insignia оперативно и с гарантией

Ремонт агрегатов трансмиссии

Ремонт элементов трансмиссии с гарантией - 12 месяцев! При условии соблюдения регламента обслуживания и требований по эксплуатации.

У нас работают только специалисты

Профессионализм автослесарей, автоэлектриков и диагностов "Крутящего Момента" подтверждён соответствующими сертификатами и дипломами.

Мы гарантируем высокое качество ремонта

В нашем автосервисе применяются только оригинальные или качественные аналогичные запчасти для ремонта трансмиссии и её агрегатов.

Замена масла в муфте Халдекс 5 Шкода Кодиак

Замена масла в муфте Халдекс 5 Шкода Кодиак по графику ТО предусмотрена каждые 45 тысяч километров или раз в три года. Однако учтите, при преимущественно городской эксплуатации автомобиля масло в халдексе лучше менять раз в 25-30 тысяч километров. С третьей заменой рекомендуется поменять масло в заднем редукторе.

Не забывайте чистить сеточку насоса муфты (некоторые дилеры этого могут не делать, либо брать доп. плату около 1300 рублей). Грязная сетка способствует быстрому выходу из строя насоса!

Информацию о том как заменить масло в муфте Haldex V Шкода Кодиак своими силами на примере автомобиля с двигателем 1.4 TSI, АКПП, полный привод, 2019 года выпуска смотрите в фотоотчете ниже.

Какое масло заливать в муфту халдекс пятого поколения

Оригинальное масло для муфты халдекс 5 идет по артикулу — G 060 175 A2. Обратите внимание, масло по артикулу G 055 175 A2, так же как его аналог SWAG 30101172 и FEBI 101172, — не рекомендуется, оно предназначено для муфт предыдущих поколений! Но в принципе допускается. В качестве аналога могут использоваться масла Ravenol AWD-H Fluid (1211140-001) и Cooper haldex V+ (CHAL-900), так как они имеют необходимые допуски VAG для гидроприводов с фрикционными муфтами.

Также для замены масла потребуется комплект уплотнительных колец насоса. Они идут по артикулу — 0CQ 598 305. Еще по заводской инструкции каждый раз надо менять 2 пробки: сливную (N91 082 701) и заливную (N90 281 802), но на практике хватает лишь комплекта уплотнительных колец. В итоге придется потратить только на сами материалы около 5500 рублей. Если же делать это на сервисе, то доплатить за работу еще 1000-2000 руб.

Сколько лить масла в Халдекс 5

Для замены хватит одной бутылки объемом 0.85 литра. Сольется около 600-700 мл. При замене своими руками до уровня (пока не начнет переливаться через заливное отверстие) сначала войдет 600 мл, но, после запуска и работы двигателя (следует проехать 3-5 км) нужно долить еще 100-150 мл. На сервисе, для того чтобы вошел полный объем, делают адаптацию (программную прокачку системы).

Как заменить масло в халдексе Кодиак своими руками

Из инструментов и материалов потребуется:

Проникающая смазка;
Металлическая щетка;
Шестигранник на пять, восемь;
Вороток с трещоткой;
Удлинитель;
Торцевая головка на тринадцать;
Емкость для сбора масла;
Torx T15;
Технический шприц с трубочкой (можно 20 куб. с капельницей).

Как правило, работа по замене занимает не более 30 минут. Подробности ниже в фотоотчете.

Устанавливаем автомобиль на яму или подъемник, и первым делом необходимо выкрутить пробки и слить масло, а затем снять насос, чтобы почистить фильтр сеточку.

Очищаем заливную пробку от грязи металлической щеткой или специальным очистителем, и ослабляем ее чтобы появился подсос воздуха. Пробка под шестигранник на пять.

Подставляем тару и откручиваем сливную пробку. Пробка под шестигранник на восемь.

Последние витки резьбы выкручивайте от руки. Сливаем масло в подготовленную тару.

Откручиваем два болта крепления насоса муфты и покачивая в стороны снимаем его. Болты под головку на тринадцать.

Перед тем, как вынимать насос из посадочного места подставьте емкость для сбора масла, так как должно вылиться еще немного масла из системы.

Сетку лучше открутить и промыть, она закреплена двумя винтами под Torx T15. Очищаем сетку на насосе и меняем два уплотнительных кольца. Кольца нужно менять обязательно так как возможна течь.

Промываем очистителем и протираем посадочное место от масла и горловину насоса.

Устанавливаем насос на место, берем новые болты, которые были в комплекте и закручиваем их динамометрическим ключом с усилием 9 Н-м.

Очищаем резьбу от грязи и закручиваем сливную пробку.

Набираем масло в шприц и заправляем в систему через заливную пробку. Заливать нужно пока не закапает из отверстия.

Закручиваем временно старую заливную пробку.

Далее необходимо прокачать систему — для этого можно сделать тестовую поездку, или если автомобиль на подъемнике, просто запустить двигатель, отключить АБС и нажать педаль газа на пару минут на небольших оборотах.

Если есть возможность подключить компьютер, можно обойтись без поездок. Сделать адаптацию через программу Вася Диагност или OBDEleven (так прокачивают на СТО).

Подключить ноутбук к OBD, запустить Васю и завести двигатель. Зайти в блок 22, полного привода и выбрать «Базовая установка».

Откроется окно «Электродвигатель насоса», где нужно нажать «Прочитать». В программе для смартфона OBDEleven порядок действий будет аналогичен. После всех манипуляций программа оповестит что базовая установка удачно завершена.

После того, как насос закачает масло при необходимости добавляем жидкость в систему. Как правило, после тестовой поездки входит еще 50-100 мл масла.

Окончательно затягиваем заливную пробку, желательно новую, и протираем подтеки масла возле пробок, а также насоса.

Ремонт муфты Халдекс (Haldex) Opel Insignia

ремонт насоса муфты Халдекс 1 - 5 поколения
замена масла и фильтра в муфте Haldex
ремонт блока управления муфтой
замену фрикционных дисков и подшипников муфты Халдекс

Доверяйте ремонт муфты Халдекс только профессионалам!

РЕМОНТ МУФТЫ HALDEX
Снятие и установка муфты Халдекс на легковых автомобилях	от 400 руб.
Снятие и установка муфты Халдекс на внедорожниках	от 400 руб.
Восстановление насоса муфты Халдекс 1 поколения Opel Insignia	от 400 руб.
Восстановление насоса муфты Халдекс 2 поколения Opel Insignia	от 400 руб.
Восстановление насоса муфты Халдекс 3 поколения Opel Insignia	от 400 руб.
Восстановление насоса муфты Халдекс 4 поколения Opel Insignia	от 400 руб.
Восстановление насоса муфты Халдекс 5 поколения Opel Insignia	от 400 руб.
Ремонт блока управления муфты Халдекс Opel Insignia	от 400 руб.
Замена управляющего клапана муфты Халдекс Opel Insignia	от 400 руб.
Замена игольчатого подшипника муфты ХалдексOpel Insignia	от 400 руб.
Замена фрикционных дисков муфты Халдекс Opel Insignia	от 400 руб.
Замена энергоаккумулятора муфты Халдекс Opel Insignia	от 400 руб.
Замена корпуса муфты Халдекс Opel Insignia	от 400 руб.
Замена масла в муфте Халдекс Opel Insignia	от 400 руб.
Замена фильтра муфты Халдекс Opel Insignia	от 400 руб.

Ремонт муфты Халдекс (Haldex) Opel Insignia оперативно и с гарантией

Ремонт агрегатов трансмиссии

У нас работают только специалисты

Мы гарантируем высокое качество ремонта

Гидромуфта "Haldex" на полном приводе (замена масла, фильтра . )

а лучше каждую 30ку масло с фильтром менять. тогда с муфтой будет все ок.
только не путать саму муфту с редуктором. муфта и редуктор - разные обьемы, разные масла, масла не путать. иначе убьете муфту,
в редукторе масло на пожизненную эксплуатацию, или по желанию 1 раз в 5 лет

немного полезной информации - которая вам понадобится при оживлении муфты халдекс

фильтр муфты халдекс

фильтр муфты халдекс 02D525558A

Масло для муфты халдекс обьем 275мг G052175A1 - то что вам нужно

попав к продавцам масел, вам не зная продавцы могут посоветовать масло для халдекса, многие уже ошибались с маслом для редуктора халдекс 500мг сае75в90 G052145A1. и ни в коем случае не вздумайте его лить в муфту.

убьете фрикционы и насос, это масло для редуктора а не для муфты. муфта и редуктор- разные агрегаты, разные жидкостные обьемы. разные виды масел
по поводу масла и фильтра; если их не менять. насос грохнется на более ранних сроках, или в сильные морозы, причина - насос не может проталкнуть закоксованное масло через забитый фильтр. в результате насос работает потребляя повышенный ампераж, и несколько вариантов что с ним может произойти. 1) от черезмерного давления пробивает сальник между насосом и электродвигателем, масло идет во внутрь насоса, содержимое вываривается. ) 2) - сальник остается целым, - но от нагрева выгорает площадка с держателями щеток. 3) на краях у токоприемника - начинает гореть обмотки катушек индуктивности, в этом случае - насос можно будет проверить дедушкиным способом, - но увы.
подав напряжение на насос с несколькими закороченными обмотками - он заработает, Вы отчетливо будете слышать его звук работы, но он не будет выдавать полный КПД, и муфта не будет работать. Сравнить его неполноценную работу можно наверное,- если вы на своем двигателе внутреннего сгорания отсоедините пару катушек зажигания. В результате двигатель будет работать на двух цилиндрах, вы будете отчетливо слышать звук его работы, но ехать вы не сможете, результата ноль. вобщем не стопроцентный КПД. То же самое происходит с насосом.
на данный момент - только замер сопротивление насоса, и проверка на короткое замыкание. Вот основные критерии для проверки насоса.
так что многие зря повыкидывали муфту, и меняли фрикционны, слыша звук работающего насоса, Если он шуршит и крутиться - не факт что он работает.

Процедура замены масла в муфте HALDEX 4-го поколения VW Tiguan

1. Регламент замены на VW Tiguan:
1.1 Для моделей до 2009 года - каждые 60 000 км., при жесткой эксплуатации (при значительной нагрузке на муфту) – каждые 40 000 км.;
1.2 Для моделей с 2010 года – раз в 3 года или каждые 60 000/40 000 км., т.е. что раньше наступит.

2. Требуемые расходные материалы:
2.1 Масло в муфту (для замены нужно 720 мл.):
- или оригинал (новая версия масла), арт.: G060175A2 – 1 шт. (0,85л.);
- или оригинал (предыдущая версия масла), арт.: G055175A2 – 1 шт. (1л.);
- или Volvo’вское, арт.: 31325136 – 1 шт. (1л.). . Говорят, что это тоже самое масло, что и оригинал (предыдущая версия), арт.: G055175A2.
2.2 Фильтр:
- или VOLVO’вский, арт. 31325173 – 1шт.;
- или FORD’вский, арт.: 1673828 / 9V4N-4A319-AA / 9V4N4A319AA – 1шт.;
- или LAND ROVER’ский, арт.: LR032298 – 1шт.

2.3 Заливной и сливной болты:
- Заливной болт, идет в комплекте с шайбой, арт. N90281802 – 1 шт.
- Сливной болт, идет в комплекте с шайбой, арт. N91082701– 1 шт.
Менять болты в зависимости от их состояния (т.е. при первой замене – не обязательно их менять).

2.4 Момент затяжки болтов:
- Сливной болт – 30 Nm;
- Заливной болт – 15 Nм;
- Крышка фильтра и крепление мотора – 6 Nm.

3. Инструкция:

. Из Elsa: У автомобилей с муфтой Haldex в связи с тем, что муфта находится в одном корпусе с главной передачей, часто путают между собой сливные пробки и заглушки для обоих систем. В результате этих ошибок, которых при обслуживании и ремонте можно избежать, может выйти из строя муфта или главная передача.

1 - резьбовая пробка заправочного отверстия муфты Haldex.
2 - сливная пробка муфты Haldex.
3 - резьбовая пробка заправочного отверстия главной передачи.
4 - сливная пробка главной передачи.

При замене масла в Haldexе рекомендуют так же снять насос, чтобы почистить закрепленную на нем сеточку (она типа фильтра насоса), так как очень часто бывает сильно загрязненной.

Для чистки сетки разбирать сам насос не рекомендуют, советуют чистить её (сетку) прям на нем, путем продувания и/или очистителем тормозов на спиртовой основе. А уж если решили разбирать, то делайте все крайне аккуратно, т.к. там есть пружиночки и подшипник. Обязательно записывайте или фотографируйте как все было, чтобы при обратной сборке не запутаться.

Когда вы вытащили насос вы увидите сеточку на железной круглой пластине с прорезью под сеточкой, откручивайте только два болтика которые держат сеточку третий болтик ни в коем случае не откручивайте. За металлической пластиной находится механизм гидронасоса который состоит и определенного количества мелких деталей, и как показывает практика эти детали так и наравят потеряться или куда нибудь закатиться." Вполне хватает просто вытащить вместе с металлическими втулками белую сеточку промыть её и поставить обратно незабыв поменять комплект прокладок их две, (0AY 598 305 - Комплект уплотнений для подкачивающего насоса) насос при этом можно не отсоединять от разъема питания.

Последовательность работ:

1. Тщательно очистить от грязи все места соединений мотора и фильтра (чтоб грязь внутрь не попала). Например, использовать очиститель тормозов на спиртовой основе.

2. Снять фильтр:
2.1 откручиваем болты, крепящие крышку фильтра, снимаем крышку;
2.2 чтобы фильтр выдвинулся из посадочного отверстия необходимо:
· или с помощью диагностического шнурка: подключаем «Вася диагност», Запускаем 22 блок "Система полного привода" далее 03 "Тест исполнительных механизмов". Жмем запустить. Последовательно выполняются тесты. Доходим до теста "Подкачивающий мотор включен" и нажимаем "запустить".
· или отсоединив «фишку» насоса в месте её подключения к блоку управления муфтой, подать на нее 12В с обычного аккумулятора.

Аккуратней с фишкой насоса, многие от незнания как ее снимать, - ломают фиксатор фишки. Чтобы правильно разъединить разъем, можно потренироваться на фишке с бачка антифриза - они одинаковые (нажимаем на фишку, стараясь ее воткнуть глубже, в этот момент нажимаем на пятку фиксатора (я нажимал маленьким шилом), он освободится, и уж потом стягиваем фишку). Далее освобождаем провод из держателей 3 штуки. Самый муторный оказалось снять сверху муфты его не видно, поэтому на ощупь. Вытаскиваем провод.

Для правильной подачи питания нужно подать ПЛЮС+ на контакт «фишки», расположенный с прямоугольной стороны «фишки», а МИНУС ― подать на контакт, расположенный с полукруглой стороны «фишки». Если спутаете полярность, то не страшно, просто насос начнет качать в другую сторону.

· или запустить двигатель и дать поработать ему немного, пока не выдавит фильтр.

. Необходимо запомнить - какой стороной стоял фильтр. т.к. в нём есть обратный клапан.

Так же, существует мнение, что имеющиеся в пробке фильтра клапана сброса давления масла (№ 3 на рисунке ниже слева) должны располагаться перпендикулярно земле. .

Это необходимо учесть при обратной установке фильтра.

2.4 Откручиваем сливную пробку и масло начинает сливаться через сливное отверстие (можно покручивать колёса для ускорения процесса).

2.5 Открутив два винта под шестигранник, снять насос для того, чтобы почистить сеточку на нем. С усилием достаем насос. На нем тоже (как и на фильтре) два резиновых уплотнительных кольца. На насосе есть сеточка, чистим ее с помощью очистителя тормозов на спиртовой основе и/или продуваем воздухом.

Очень желательно промыть муфту. Лучше очистителем тормозных дисков на спиртовой основе, пока из муфты не польется чистая промывка. Муфту можно мыть без разбора, на месте. Ни в коем случае не применять БД-шки, карбюраторки, и т. д. - они разъедают резиновые детали муфты.

На баллон с очистителем одеваем трубку, засовываем в заливное отверстие, и выбиваем весь хлам под давлением с парами спирта. Так же можно и через посадочное место насоса, и через посадочное место фильтра.

Через углубление места, где сидит фильтр (корпус муфты) промывка осуществляется следующем порядке:

- Сначала аккуратно убрать грязь (салфеткой или тряпкой) из углубления места, где сидит фильтр (корпус муфты). . Важно, чтобы эта грязь не попала в центральное отверстие (куда уже поступает отфильтрованное масло), так как если загоните грязь в центральный канал, возможно что муфта откажет: частички грязи могут попасть и во впускные клапана второго контура, так же в регулировочный клапан - соленоид. ;

- Далее вводим трубку очистителя в центральное отверстие (куда уже поступает отфильтрованное масло) и начинаем впрыскивать очиститель.

- После промывки продуть все сжатым воздухом, чтоб испарить спирт. Это три отверстия: заливное, место фильтра, место крепления насоса.

2.6 Устанавить на место насос: смазываем маслом посадочное отверстие насоса и 2-ва его уплотнительных резиновых кольца, устанавливаем насос на место, наживляем винты и начинаем их подтягивать поочередно, в случае необходимости, постукиваем по насосу легонечко деревянной кияночкой. Подстукали немного, подтянули. Просто руками (без постукивания) установить насос на место бывает тяжело. Подключаем «фишку» насоса к блоку муфты.

2.7 Устанавить новый фильтр муфты на место. Для этого устанавливаем фильтрующий элемент из Volvo’вского комплекта ПРАВИЛЬНОЙ стороной к уплотнительной пробке, смазываем маслом посадочное отверстие уплотнительной пробки и саму пробку с 2 резиновыми кольцами. И, не допуская ее перекоса, аккуратно устанавливаем собранную «конструкцию» в муфту до исчезновения второго рез.кольца, устанавливаем крышку фильтра (старую либо новую из Volvo’вского комплекта), притягиваем её к муфте винтами с моментом 6 Nm.

2.8 Закрутить новый или старый сливной болт с моментом 30 Nm.

2.9 Залить через заливное отверстие новое масло. Заливаемое масло должно быть теплым - около 30-40 градусов по Цельсию (если замена осуществляется в холодную погоду, то масло заранее можно поставить на батарею погреться). Помним, что заправочный объем муфты - 720 мл, сразу влезает лишь 600 мл. Поэтому, залив масло по край заливного отверстия, его (отверстие) надо закрыть заливным болтом с моментом 15 Nm.

Далее необходимо подключить шнурок «Вася диагност», запустить программу и еще раз прогнать тест исполнительных механизмов заднего привода, но сделать его уже до конца, чуть дольше дать поработать моторчику, что бы он прогнал масло через новый фильтр (где то около минуты). После этого опять долить масло в муфту – должен влезть как раз остаток около 120 мл.

! Вместо использования шнурка (ну или после его использования, если долилось не 120 мл.) нужно проехать на автомобиле так, чтобы подключился полный привод, т.е. заработала муфта, а после долить остаток масла, затянуть болт с моментом 15 Nm.

PS: инфа с ланд ровер клуба:

Крышка блока управления блока муфтой сделанна из аллюминия. По истечении 4-х лет эксплуатации по Москве эта крышка имеет свойство гнить от дорожных реагентов. Появляются мелкие отверстия в ней, как будто кто то иголкой натыкал. Через эти отверстия влага пробирается к печатной плате В резульате чего лак на плате лопается, плата сыреет, гниют дорожки. Далее они горят. Во избежание коррозии крышку блока управления заблаговременно обрабатывайте антикоррозийной защитой («Мовиль» и т.п.).

Читайте также:
