Замена эластичной муфты ваз 2107

Обновлено: 09.01.2025

Эластичная муфта карданного вала ваз 2107

Эластичная муфта карданного вала ваз 2107 выступает в качесте промежуточного звена соединяющего крестовину кардана с крестовиной вала коробки переключения передач. Муфта выполнена из прочной резины, что необходимо для гашения вибраций. Обычно муфту снимают для ее замены в случае наличия механических повреждений или для выполнения какого-либо другого ремонта. Для установки старой муфты потребуется специальный стягивающий хомут, новые поставляются уже стянутые в комплекте с хомутом, который снимается после установки муфты.

Для снятия эластичной муфты необходимо:

Снять карданную передачу с автомобиля. Далее снимите поперечину крепления коробки передач к кузову автомобиля, отвернув гаечным ключом две гайки ее крепления.
Если снятие муфты производится не для замены на новую и после ремонта вы планируете установить старую, то непосредственно перед ее снятием, муфту следует стянуть хомутом.

Далее гаечным ключом на девятнадцать отворачиваем три гайки крепления болтов к крестовине вала коробки передач и снимаем муфту в сборе с центрирующим кольцом и резиновым уплотнителем.
После того, как муфта снята, отверните тем же ключом три гайки болтов крепления фланца переднего карданного вала и уберите его. Обратите внимание, гайки болтов крепления муфты к валу коробки и фланцу кардана, самоконтрящиеся, поэтому при последующей сборке их необходимо заменить на новые.

На этом ремонтные работы по снятию эластичной муфты карданного вала ваз 2107 заверешны. Установку новой произведите в порядке обратном снятию. В процессе сборки обратите внимание, чтобы выступы на муфте вошли в соответствующие пазы фланцев вторичного вала коробки передач и фланца переднего карданного вала. После того как муфта будет установлена и закреплена болтами, снимите стягивающий хомут.

Эластичная муфта ВАЗ 2107

ВАЗ 2107 относится к типу заднеприводных автомобилей. Передача вращающего момента от коробки передач к редуктору заднего моста осуществляется посредством карданного вала. Сам вал считается довольно надёжным узлом и может служить десятилетиями. Однако некоторые его элементы, такие как эластичная муфта и подвесной подшипник, требуют постоянного внимания и периодической замены. Сегодня поговорим об эластичной муфте, ее конструкции, назначении и замене.

Ключевая функция описываемой детали — это амортизация. Эластичная муфта на Ваз 2107 нужна для минимизации последствий ударных нагрузок, которые возникают при вращении коленвала. Деталь выполняет такие функции:

Защищает приводы и механизмы во время вращения коленвала;
Сглаживает толчки и удары в момент пуска механизма;
Соединяет несоосные валы.

Расположение эластичной муфты на семерке

Карданный вал ВАЗ 2107 состоит из двух частей (передней и задней), соединённых между собой шарнирной муфтой (крестовиной). Такая конструкция позволяет в процессе движения избежать нагрузок на вал, когда кузов и ходовая часть автомобиля начинают «играть».

Конец заднего вала соединён с редуктором моста, а конец переднего — с валом коробки переключения передач. Соединение с КПП осуществляется через эластичную муфту, которая представляет собой своего рода буфер для нивелирования ударных и динамических нагрузок, приходящихся на карданный вал и вал КПП.
Эластичная муфта расположена в передней нижней части автомобиля с тыльной стороны КПП. Её можно увидеть, если снять защиту двигателя и забраться под машину. Муфта легко узнаваема благодаря своей шестигранной форме.

Диагностика

Муфта может выйти из строя в результате:

износа металлических втулок;
износа корпуса;
разрыва корпуса.

В каждом из этих случаев неисправность проявится в виде вибрации кузова и посторонних звуков, доносящихся со стороны КПП.

Проверить состояние муфты можно только путём её осмотра и оценки размера люфта между фланцами валов КПП и кардана. Делается это следующим образом.

Автомобиль загоняется на эстакаду или смотровую яму;
Снимается защита двигателя;
Осматривается корпус муфты и оценивается состояние болтового соединения.
Путём расшатывания кардана определяется наличие или отсутствие люфта.

Если на корпусе муфты обнаружены следы износа или механические повреждения (корпус частично или полностью разорван), деталь нужно заменить. Небольшой люфт (при условии целостности корпуса) устраняется затягиванием гаек соединительных болтов. Если же люфт большой, эластичную муфту придётся менять на новую.

Алгоритм замены эластичной муфты на ВАЗ 2107

Перед проведением ремонтных работ изучите руководство по эксплуатации, чтобы запомнить расположение элемента и применяющиеся типы крепежа. Если Вы не уверены в собственной квалификации, воспользуйтесь услугами опытных сервисменов. Некачественный ремонт может привести к ухудшению ходовых качеств машины, что потенциально увеличивает опасность возникновения ДТП.

Для замены детали потребуются набор отверток и набор накидных ключей. До начала работ снимите клеммы с АКБ.

Сперва демонтируется карданная передача (работы по снятия карданной передачи производятся на яме или подъемнике):

Откручиваем и снимаем карданный вал. Подробней прочитайте здесь.
Ключом на 13 отвернуть две гайки крепления поперечины КПП. Задняя часть коробки при этом сдвинется вниз вместе с муфтой.

Диагностировать неисправность, отремонтировать и заменить подвесной подшипник и эластичную муфту карданного вала ВАЗ 2107 своими руками довольно просто. Для этого необходимы минимальные навыки слесарных работ, стандартный набор инструментов и тщательное следование рекомендациям профессионалов.

Эластичная муфта ваз 2107 и Шеви Нива 2123

Резина из каучука в муфте амортизирует толчки и удары, а также компенсирует угловые, осевые и радиальные смещения деталей. При вращении карданного вала защищает крутящиеся привода механизмов от колебаний, снижает нагрузки.

Резина гасит кинетическую энергию ударов и тем самым износ смежных деталей механизмов…

Резиновые муфты эффективно используются в механизмах, где часто происходит чередование пуска и остановки. Создается мягкое соединение вала с редуктором коробки и другими механическими приводами и, тем самым уменьшается вибрация на кузов автомобиля.

Муфты карданного вала автомобилей ваз 2123 и 2107 «Классика» состоят из высокопрочной резины и 6-и металлических втулок с отверстиями для стяжки болтами. По наружной части натянут для удобства сборки металлический хомут, который снимается после установки на автомобиль.

Эластичная муфта ваз 2107

Артикул 2101-2202120Р

Эластичная муфта ваз 2123

Фотография эластичной муфты на ваз 2123 Chevrolet Niva.

Артикул 2123-2202120Р

Износ

В тяжёлых условиях эксплуатации автомобиля создаются сильные вибрации, толчки и угловые смещения, которые быстро изнашивают резиновую муфту и поэтому за состоянием соединения этого узла нужно регулярно следить. В первую очередь изнашивается резина, а затем уже металлические втулки.

При трогании с места или переключении передачи, слышны щелчки и удары;
Вибрации и сильные удары на кузове при движении с большой скоростью;
Износ, смещение или продавливание втулок в резине.

При таких неисправностях муфту кардана нужно обязательно заменить, чтобы предотвратить дальнейший износ приводов и тяг связанные с карданным валом. Вибрация и шум это тревожный звонок, который со временем эксплуатации автомобиля может создать серьёзную поломку на дороге.

По-моему, эластичная муфта создаёт комфорт для пассажиров и водителя при трогании с места, торможении, переключении передач и движении на скорости, а вы, как думаете, пишите в комментарии.

Замена эластичной муфты ваз 2107

Снимаем карданную передачу

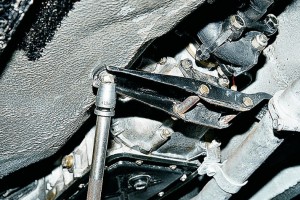

Головкой «на 13» отворачиваем две гайки крепления поперечины коробки передач к кузову

При этом задняя часть коробки вместе с муфтой немного опустится.

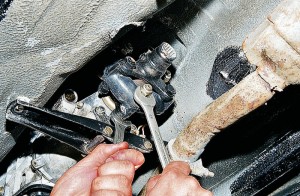

Двумя ключами «на 19» отворачиваем три самоконтрящиеся гайки болтов крепления муфты.

Если муфта не повреждена, то перед снятием стягиваем ее специальным монтажным хомутом.

Можно обойтись и без хомута, плотно намотав на муфту несколько слоев скотча.

Проворачиваем вал коробки передач и бородком поочередно выбиваем болты крепления муфты.

Болты можно вынуть и вставить только в одном месте – чуть выше корпуса привода спидометра.

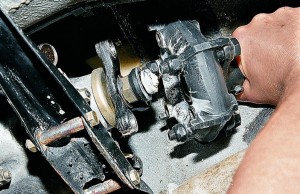

Снимаем эластичную муфту вместе с фланцем.

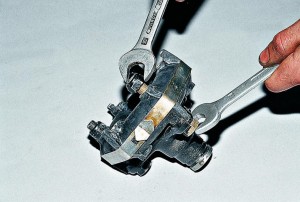

Отвернув три гайки, отсоединяем муфту от центрирующего фланца

Новые муфты поступают в продажу стянутыми монтажным хомутом.

Устанавливаем муфту на центрирующий фланец, не снимая хомута.

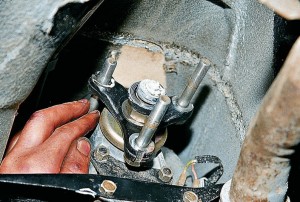

Поочередно вставляем три болта во фланец вторичного вала

Устанавливаем муфту и затягиваем болты, при этом шипы фланцев должны войти в пазы муфты.

Замена эластичной муфты Ваз-2107

Головкой «на 13» отворачиваем две гайки крепления поперечины коробки передач к кузову. При этом задняя часть коробки вместе с муфтой немного опустится.

Двумя ключами «на 19» отворачиваем три самоконтрящиеся гайки болтов крепления муфты.
Если муфта не повреждена, то перед снятием стягиваем ее специальным монтажным хомутом. Можно обойтись и без хомута, плотно намотав на муфту несколько слоев скотча.

Проворачиваем вал коробки передач и бородком поочередно выбиваем болты крепления муфты.

Болты можно вынуть и вставить только в одном месте – чуть выше корпуса привода спидометра.

Снимаем эластичную муфту вместе с фланцем. Отвернув три гайки, отсоединяем муфту от центрирующего фланца.

Новые муфты поступают в продажу стянутыми монтажным хомутом. Устанавливаем муфту на центрирующий фланец, не снимая хомута.

Поочередно вставляем три болта во фланец вторичного вала.

Устанавливаем муфту и затягиваем болты, при этом шипы фланцев должны войти в пазы муфты. Снимаем монтажный хомут. Устанавливаем карданную передачу согласно заранее нанесенным меткам.

Самостоятельная диагностика эластичной муфты и подвесного подшипника карданного вала ВАЗ 2107

Эластичная муфта карданного вала ВАЗ 2107

Расположение эластичной муфты

Эластичная муфта расположена в передней нижней части автомобиля с тыльной стороны КПП. Её можно увидеть, если снять защиту двигателя и забраться под машину. Муфта легко узнаваема благодаря своей шестигранной форме.

Конструкция муфты

Основу муфты составляет подушка, выполненная из особо прочной резины. По её окружности расположены шесть вплавленных в резину стальных втулок, через которые проходят болты соединения фланцев кардана и вторичного вала КПП. В комплект муфты входит также специальный стягивающий хомут, который надевается на неё при установке или демонтаже.

Диагностика неисправностей эластичной муфты

Муфта может выйти из строя в результате:

износа металлических втулок;
износа корпуса;
разрыва корпуса.

Автомобиль загоняется на эстакаду или смотровую яму;
Снимается защита двигателя;
Осматривается корпус муфты и оценивается состояние болтового соединения.
Путём расшатывания кардана определяется наличие или отсутствие люфта.

Критерии выбора новой муфты

Муфты карданного вала для ВАЗ 2107 в России выпускаются под каталожными номерами 2101–2202120 и 2101–2202120Р. Розничная цена детали в зависимости от производителя составляет от 400 до 600 рублей.

Таблица: технические характеристики эластичной муфты карданного вала ВАЗ 2107

Характеристики	Показатели
Длина, мм	140
Ширина, мм	140
Высота	35
Вес, г	780
Жёсткость при изгибе, Нм/град	3,14
Жёсткость при кручении, Нм/град	22,5
Жёсткость при смещении по оси, Н/мм	98
Разрушающая нагрузка (не менее), Н	4116
Циклическая долговечность, циклов	не менее 700000

Подвесной подшипник карданного вала ВАЗ 2107

Подвесной подшипник (или подшипник промежуточной опоры) предназначен для обеспечения равномерного вращения карданного вала во время движения. Кроме этого, он является дополнительной точкой крепления кардана и входит в конструкцию промежуточной (подвесной) опоры. По сути, он сам и является опорой, так как выпускается в комплекте со скобой, с помощью которой крепится к днищу автомобиля через поперечный кронштейн.

Расположение подвесного подшипника

Подшипник установлен перед крестовиной на конце передней части кардана. Его можно увидеть из смотровой ямы в осевом углублении днища за выхлопной трубой в месте её соединения.

Конструкция подвесного подшипника

Подвесной подшипник — это обычный шариковый подшипник качения закрытого типа. Он состоит из внутренней и внешней обойм и семи стальных шариков. Для крепления на корпусе подшипника имеется стальная скоба с отверстиями под болты.

Диагностика неисправностей подвесного подшипника

Причинами выхода подвесного подшипника из строя обычно являются его износ или механические повреждения. Эксплуатационный ресурс подшипника составляет около 150 тыс. км пробега. Однако воздействие влаги, грязи, а также нагрузки, вызванные плохим состоянием дорог, могут его существенно сократить.

Признаками износа подшипника являются:

лёгкая вибрация;
гул, исходящий от места «подвеса» кардана;
люфт вала.

Точно диагностировать выход подшипника из строя достаточно сложно — для этого потребуется демонтировать карданный вал.

Критерии выбора подвесного подшипника

Подвесные подшипники для ВАЗ 2107 в России производятся под каталожными номерами 2101–2202080 и 2105–2202078. К ним применяются требования ГОСТ 6–180605. Импортные аналоги должны соответствовать требованиям ISO 62305.2RS. Если на упаковке новой детали таких обозначений нет, это, скорее всего, подделка, и от её покупки лучше отказаться. Средняя розничная цена подвесного подшипника ВАЗ 2107 составляет 450–500 рублей. При выборе производителя предпочтение лучше отдать Вологодскому подшипниковому заводу. Подшипники, произведённые на ВПЗ, считаются наиболее качественными и долговечными.

Таблица: технические характеристики подвесного подшипника ВАЗ 2107

Характеристики	Показатели
Марка стали	ШХ 15
Диаметр наружный, мм	62
Диаметр внутренний, мм	25
Высота, мм	24
Номинальная нагрузка вращения, об/мин	7500
Грузоподъёмность статическая/динамическая, кН	11,4/22,5
Диаметр шарика, мм	11,5
Масса, г	325

Замена муфты карданного вала ВАЗ 2107

Замена муфты осуществляется на эстакаде, подъёмнике или из смотровой ямы. Из инструментов потребуются:

два гаечных ключа на 13;
два гаечных ключа на 19;
головка или ключ на 27;
набор головок;
пассатижи;
зубило;
молоток;
шлицевая отвёртка;
шило;
стальной бородок;
круглогубцы с тонкими загнутыми концами;
тиски с верстаком;
специальный съёмник для подшипников (желательно);
пластичная смазка типа «Шрус».

Для замены муфты необходимо выполнить следующие действия:

Видео: замена эластичной муфты ВАЗ 2107

Замена подвесного подшипника ВАЗ 2107

Для замены подвесного подшипника карданного вала необходимо:

Отсоединить трос привода ручного тормоза и демонтировать карданный вал в соответствии с пп. 1–13 инструкции по замене эластичной муфты.
Круглогубцами извлечь стопорные кольца игольчатых подшипников крестовины.

Видео: замена подвесного подшипника ВАЗ 2107

Балансировка карданного вала ВАЗ 2107

После разборки и замены любого элемента карданный вал обязательно нужно отбалансировать. Это делается на специальном стенде, поэтому для балансировки проще обратиться в ближайший автосервис. Сама балансировка заключается в измерении и устранении дисбаланса на трёх опорах вала. Его допустимая величина при частоте вращения вала 5500 об/мин не должна быть больше 1,62 Н*мм. Устраняется дисбаланс путём приваривания небольших грузов (металлических пластин) на поверхность переднего кардана.

Если после ремонта карданного вала появилась вибрация, можно попытаться отбалансировать его своими руками. Естественно, ни о какой точности здесь и речи быть не может, а сама балансировка будет носить лишь временный характер. Делается это следующим образом.

Загоните автомобиль на смотровую яму или эстакаду.
Омотрите карданный вал.
Условно разделите передний кардан на четыре сектора (если представить его в разрезе).
Найдите небольшой грузик весом 30–50 г и прикрепите его на передней части вала при помощи скотча или изоленты.
Прокатитесь по ровному участку дороги, обращая внимание на выбрацию.
Если вибрация не исчезла или увеличилась, переместите грузик в другой сектор и повторите процесс проверки.

Когда груз окажется на своём месте, вибрация должна прекратиться, если, конечно, она обусловлена дисбалансом вала.

Полезные советы

Для увеличения срока службы карданного вала ВАЗ 2107 необходимо выполнять ряд простых рекомендаций.

Не допускайте чрезмерного загрязнения соединительных узлов карданного вала.
Систематически проверяйте затяжку крепящих элементов и наличие смазки в соединительных узлах.
При выявлении неисправностей вала не затягивайте с ремонтом.
Покупая запчасти для кардана, обращайте внимание на производителя и соответствие требованиям ГОСТ или ISO.
После ремонта карданного вала обязательно отбалансируйте его на станции технического обслуживания.

Замена эластичной муфты карданного вала и сальника вторичного вала коробки передач на автомобилях Ваз-2101, Ваз-2105, Ваз-2106, Ваз-2107, Классика, Жигули

От вступления переходим к главному… Сначала по запчастям. Можно даже сказать по-другому – «коротко по запчастям». Сальник вторичного вала (2101-1701210) и эластичную муфту карданного вала для автомобилей Ваз-2101, Ваз-2105, Ваз-2106, Ваз-2107, Классика следует покупать Балаковского производства. Качественно, доступно и недорого. Обращаем внимание, что на новой эластичной муфте установлена стяжная лента (фото 2). Ее следует снимать, только после установки муфты на автомобиль.

По инструменту. В необходимый арсенал должны входить: накидные и торцовые ключи на 13, большая отвертка, накидной (рожковый) ключ на 30, молоток, накидные ключи на 19, разжимные клещи для снятия стопорных колец. И, не забываем заранее, подготовить оправку для «аккуратной» установки сальника КПП. Это может быть обрезок трубы с наружным диаметром 55 мм (проверяйте по сальнику) и высотой 80-85 мм. Можно и молотком сальник вкалатить, но не нужно. Лучше постараться сделать все правильно, и аккуратно, для себя ведь делаете))!!

После всех приготовлений, загоняем автомобиль на смотровую яму или эстакаду и приступаем к работе – замене эластичной муфты карданного вала и сальника коробки передач на автомобилях Ваз-2101, Ваз-2102, Ваз-2103, Ваз-2104,Ваз-2105, Ваз-2106, Ваз-2107, Классика:

1) Откручиваем и снимаем карданный вал. Подробней здесь.
2) Далее, ключом на 13 откручиваем страховочный кронштейн (фото 3).
3) Откручиваем и снимаем кронштейн подушки передач вместе с подушкой (фото 4). Этот и второй пункт не обязательны, но для удобства, лучше сделать именно так.

4) Ключами на 19 раскручиваем гайки на болтах (3 шт.), которыми эластичка крепится к фланцу КПП (фото 5). Выбиваем болты и снимаем эластичную муфту вместе с фланцем. И в более удобном положении (например, в тисках), раскручиваем остальные болты и отнимаем эластичную муфту от фланца. Устанавливаем новую и лезем опять под автомобиль, менять сальник коробки передач (ну, конечно же, если в этом есть необходимость).

5) Снимаем резиновое уплотнительное кольцо. Клещами снимаем стопорное кольцо (фото 6). Дальше, отгибаем край фиксирующей шайбы (фото 7). И ключом на 30 начинаем откручивать гайку крепления фланца (фото 8). Откручивая ее, мы тем самым сдвигаем металлическое центрирующее кольцо на край вторичного вала. Но, снять полностью это кольцо таким способом не получится, прибегаем к помощи отвертки (можно двух), смотрим фотографию 9.

6) Снимаем фланец и наблюдаем прекрасную картину (фото 10 и 11). Очищаем хвостовик коробки передач от грязи и следов масла. Выпрессовываем старый сальник (фото 12).

7) Оправкой запрессовываем новый сальник (фото 13). Мне пришлось «под шумок» заменить и негодный выключатель света заднего хода (фото 14). Перед установкой фланца вторичного вала убедитесь, что на нем нет следов выработки, раковин и задирав (фото 15). Если есть, то лучше его заменить сразу, так как если этого не сделать, очень скоро по его вине сальник опять «потечет».

Сборку проводим в обратной последовательности. Гайку фланца затягиваем с усилием 7-8 кг, то есть хорошо затягиваем. Для фиксации фланца используем болт или металлический стержень подходящего диаметра (фото 16). После затяжки, обязательно загибаем край шайбы (фото 17). И только после полной установки эластичной муфты на автомобиль, можете снять стяжную ленту (фото 18). Можете, конечно же, снять ее и раньше, но обязательно отпишитесь, как прошла установка эластички))).

Понравилась статья? Поделись ею на своей странице!

Комментарии

(

3

)

Показано комментариев: 3 .
Всего: 3 .

Попросили отписаться, что будет если перед установкой снять железную скобу с муфты. Отписываюсь. Муфта уже была без скобы, я ее не снимал. Час последние два болта вставлял.

Почему часто рвёт эластичку?! За лето 3 раза менял (езжу аккуратно) ответ пожалуйста на майл

Замена эластичной муфты ваз 2107

Замена эластичной муфты, подвесного подшипника. Особенности замены шарниров крестовин карданного вала

Какие основные части имеет карданная передача?

Части, способные изменять угол и длину передачи – шлицевая муфта (5), а также жесткие шарниры (9,7) и эластичный (3). Его называют муфтой. Роль муфты в том, что она уменьшает шумность соединения и выполняется угловая передача момента. Ремонт карданного вала требуется, если материал муфты потрескался и раскрошился. Проще говоря, нужна замена муфты.
Карданная муфта состоит из резиновых деталей (30) в количестве 6 штук, между ними есть прокладки из металла (31). Эти детали намертво соединены в неразъемный блок, поэтому в случае выхода из строя самое правильное решение – замена муфты.
Муфта помещается между фланцами (4,2). Они крепятся к ней болтами 35.
Промежуточная опора (6), которая служит для снижения вибраций и разного рода биений.
Передний вал ВАЗ 2107 (5) представляет собой трубу, на ней сваркой установлены шлицы. Спереди есть наконечник (40). На нем расположен один из фланцев муфты, а задний шлицевой конец расположен на подшипнике опоры (6). Сам подшипник хорошо изолирован уплотнителями от грязи. Ремонт карданного вала нужен, если шлицы стерлись.
Подушка из резины (12), в которой находится подшипник, хорошо гасит вибрацию. На ней передний вал может немного смещаться.
Промежуточная карданная опора крепится на кронштейн (15).
Важным является кронштейн безопасности (27), который не позволяет валу вывалиться в том случае, если разрушится муфта. Если этого кронштейна не было, то машины переворачивались бы на полной скорости, и такие случаи раньше бывали. В таком случае ремонт карданного вала невозможен, нужна замена.
Отличие заднего вала (8) от переднего «соседа» в том, что на концах у него есть вилка для шарнира.
Собственно шарнир является важным элементом передачи, он состоит из пары вилок (23), одной крестовины (22) и на отдельном рисунке выше, подшипников игольчатой конфигурации (20) – их 4 шт., колец (19) и сальников (21). Подшипники запрессовываются с достаточно большой силой около 800 кг в вилочные отверстия. Они неразборные, в случае неисправности нужна замена.
У крестовины существует нужный зазор, от 0,1 до 0,4 мм. Только в таких пределах крестовина правильно центрируется. Для правильной центровки есть кольца пяти размеров и пяти различных цветов. Ремонт карданного вала чаще всего состоит в коррекции этих зазоров, проводится замена колец.

Схема карданной передачи

Эластичная муфта карданного вала

Карданный вал состоит из двух частей (передней и задней), соединённых между собой шарнирной муфтой (крестовиной). Такая конструкция позволяет в процессе движения избежать нагрузок на вал, когда кузов и ходовая часть автомобиля начинают «играть».

Эластичная муфта выполняет функцию буфера, сглаживая динамические нагрузки

Расположение эластичной муфты

Муфта расположена с тыльной стороны КПП в нижней передней части автомобиля

Конструкция муфты

Эластичная муфта состоит из резиновой основы и шести стальных втулок, расположенных по окружности

Диагностика неисправностей эластичной муфты

Муфта может выйти из строя в результате:

износа металлических втулок;
износа корпуса;
разрыва корпуса.

Автомобиль загоняется на эстакаду или смотровую яму;
Снимается защита двигателя;
Осматривается корпус муфты и оценивается состояние болтового соединения.
Путём расшатывания кардана определяется наличие или отсутствие люфта.

Подвесной подшипник карданного вала ВАЗ 2107

Основу конструкции подшипника составляют внешняя и внутренняя обоймы и семь стальных шариков

Конструкция подвесного подшипника

Подвесной подшипник для удобства крепления оснащен специальной скобой

Расположение подвесного подшипника

Подвесной подшипник ВАЗ 2107 расположен перед крестовиной на передней части карданного вала

Как заменить подвесной подшипник своими руками

Для правильной замены подвесного подшипника сначала наносим на шлицы кардана смазку «ШРУС», а затем устанавливаем на вал нижнюю шайбу.
Теперь надеваем подвесной подшипник, ориентируя стопорным элементом вверх (стараться без перекосов).

Подберите накидную головку, внутренний диаметр которой больше диаметра шлицев. Наставьте оправку на торец внутренней обоймы подшипника, далее надо запрессовать опору в упор до шайбы.
Теперь вставляем вилку на посадочную поверхность и напрессовываем, описанным выше способом.

Важно знать:Собираем элементы кардана только по меткам, которые проставили при разборке.

Затем затягиваем вилку контргайкой и загибаем зубилом края в специальный паз.

Балансировка карданного вала

Загоните автомобиль на смотровую яму или эстакаду.
Осмотрите карданный вал.
Условно разделите передний кардан на четыре сектора (если представить его в разрезе).
Найдите небольшой грузик весом 30–50 г и прикрепите его на передней части вала при помощи скотча или изоленты.
Прокатитесь по ровному участку дороги, обращая внимание на вибрацию.
Если вибрация не исчезла или увеличилась, переместите грузик в другой сектор и повторите процесс проверки.

Как поменять крестовину

Перед тем как снять карданный вал наметьте его положение относительно заднего редуктора и эластичной муфты. Для этого просто поставьте риски на них и потом при установке кардана на место, совместить их.

снимаем выхлопную трубу от приемной трубы до основного глушителя (можно не снимать);
откручиваем и снимаем кардан;

Откручиваем кардан от редуктора
Намечаем и вынимаем кардан из мягкого соединения
сделайте риски на вилках карданных шарниров (при сборке необходимо их совместить);
снимите стопорные кольца;

Снимаем стопорные кольца
съемником или выколоткой снимите крестовину. Снять чашки можно, как выдавив в одну сторону, так и в разные (так по моему удобнее).

Съемник крестовин
Разборка крестовины кардана ваз 2107
Разборка крестовин кардана

С крестовинами можно особо не церемонится, а вот по вилки карданных вылов не повредите.

Сборку проводим более аккуратно.

перед установкой крестовины добавьте немного смазки Фиол-2У или №158 (или хотя бы литолом), чтобы ролики не рассыпались;
вставляем крестовину в вилку, надеваем на ее конец чашечку с роликами и потихоньку забиваем на место до появления посадочного места стопорного кольца;

Замена крестовины кардана ВАЗ 2107
Ремонт крестовины карданного вала
соблюдая метки устанавливаем вторую вилку на крестовину;
устанавливаем стопорные кольца;

Сборка крестовины ВАЗЕсли ролики рассыпались при сборке, то стопорные кольца не станут на место, нужно снова разобрать и установить ролики на место, предварительно нанеся смазку.
при тугом вращении в подшипниках крестовины слегка постучите по вилкам в разные стороны, чтобы чашки немного разошлись, используя деревянную проставку;
далее установка карданного вала на место.

Перед установкой вала почистите и смажьте шлицы.

Смазываем шлицы мягкого соединения

Читайте также:
