Замена дифференциала ваз калина

Интересное предположение, да только кроме маленького в пару градусов люфта сателлитов, каждый даже исправный привод ШРУС даст вам в совокупности такой люфт что глаза на лоб полезут. Так что по вашему способу можно всего лишь измерить люфты гранат. А как это связано с шатунами и Блоком Цилиндров ума не приложу, ось сателлитов торчащая из картера КПП - это более жизненно.

Давайте разберемся почему ось сателлитов изнашивается. Производитель запрещает буксовать (даже в маленькой книжечке которая поставляется с машиной предупреждает. ) В моменты когда вы что есть мочи пытаетесь выбраться из сугроба сателлиты вращаются со скоростью в десятки раз превышающей обороты двигателя. Для смазки на оси есть маленькие канавки. Зимой в морозы масло давольно густое (все знаете) и двигаться по этим канавкам ему сложновато. И в какой то момент при пробуксовке слышится металлический гул (сам слышал)
Это еще не конец для коробки. С этим страшным звуком ось сателлитов стирается ровно на столько что канавки для смазки исчезают бесследно. Теперь все зависит только от того сколько еще вы будете буксовать одним колесом но время года уже роли играть не будет т. к. сателлиты уже не смазываются. Я проездил около 30 000 км. причем часто буксовал. Иногда когда пробуксовывал одним колесом я слышал тот же вой что и в первый раз. Закончилось тем что ось переломилась и меня утащили на веревке. Разобрал КПП а там стружки было навалено до . я. Пришлось дифференциал весь менять.
А вот на счет пальцев это в раздел двигатель.
Увеличенный зазор подшипника дифференциала дает гул (ни с чем не перепутаешь т. к. амплитуда у гула совпадает со скоростью вращения колес, со ступицей путают) при движении на определенных скоростях, причем может на холодной коробке не гудеть.
Гранаты должны покачиваться в шлицах дифференциала, это нормально.

завод изготовитель рекомендует при переключении выдерживать паузу при переключении передач не менее 0.5 секунд, иначе довольно скоро будет слышно как синхронизаторы работают. А если масло пожиже то на горячей коробке в жару вы всегда будите это слышать.

Люфт в трансмиссии (а он всегда порядочный) слышно не в момент переключения передач, а в момент когда сцепление отпускаешь.
При переключении передач (на ходу) слышно только синхронизаторы. Есть всего три варианта:
Износ таковых.
Сцепление ведет (тросик саморегулирующийся - как надо хрен выставишь)
Масло жидкое.

Попробуйте для начала выдерживать паузу при переключении передач не менее 0.5 секунд, и послушайте.

Ремонт дифференциала 2110

Дифференциал. Что он из себя представляет, его ремонт

Дифференциалом называют механическое устройство, передающее вращение от одного источника на два других таким способом, чтобы угловые скорости вращения источника и потребителей могли быть независимыми. Для того чтобы понять как работает дифференциал и какова его роль в автомобиле рассмотрим пример.

Автомобиль движется по прямой, оба колеса – и левое, и правое – вращаются с одинаковыми скоростями. Но когда мы начинаем поворот, внутреннее колесо проходит меньшее расстояние, чем внешнее, и потому, если бы не было дифференциала, внутреннее колесо пробуксовывало.

Это все привело бы к повышенному износу шин ведущих колес, а также привело бы к плохой управляемости автомобиля в поворотах, и чем больше скорость, тем сильнее сказывается данный фактор.

На помощь приходит только дифференциал, который и обеспечивает ведущие колёса разными скоростями вращения. Он также, как и главная передача, понижает обороты, которые подаются от КПП на ведущие колеса.
Дифференциал располагается на ведущей оси автомобиля ваз 2110.

Конструкция классического автомобильного дифференциала основывается на планетарной передаче.
Крутящий момент с карданного вала при помощи конической зубчатой передачи передается на корпус дифференциала. В свою очередь, корпус дифференциалавращает полуоси посредством независимых друг от друга шестерней.

Зацепление такого типа имеет две степени свободы, что позволяет каждой из полуосей вращаться с той скоростью, какая ей необходима. Постоянной остается только общая скорость вращения полуосей. Причинами повышенного шума в коробке передач или мосте очень часто является износ или поломка элементов дифференциала.

Диагностика и ремонт дифференциала

Дифференциал ваз 2110 нередко требует ремонта. Очень часто неисправность зависит от подшипника, степени его изношенности. Процесс замены детали можно совершать в домашних условиях, и заключается он в прессовании коробки с цапфы. Сепаратор при этом уже непригоден для эксплуатации, деталь не может быть установлена повторно. Когда проводится диагностика, важно внимательно осмотреть зубья сателлитов, шестеренок и шлицов на предмет износа и механических повреждений. Если это есть, детали также придется заменять.

Ремонт дифференциала практически невозможен без замены подшипника. Рабочий процесс начинается с откручивания и снятия АКПП. Это трудоемкая работа, которая требует много времени и физических усилий. В первую очередь, отсоедините селекторный трос от АКПП, шланги подачи масла и электрические разъемы. Снимите переднюю часть машины для открытия доступа к валу привода. Двигатель лучше подвесить, открутить продольную лыжу и подушки коробки. Отсоедините все крепежи, связанные с мотором. Снимите коробку и произведите диагностику и замену поврежденных элементов. Обязательно выполняется замена подшипников. Для обеспечения качественной работы в дальнейшем, немаловажно очищать от старого и смазывать новым герметиком составные части перед сборкой.

Для проведения диагностики дифференциала его необходимо снять с автомобиля. Далее поочередно рассмотрим элементы дифференциала, требования к их допустимому износу и ремонту.

Как вставить привод в коробку «Калины»: пошаговая инструкция, возможные проблемы, чего нельзя делать

Ввиду того, что «Лада Калина» является переднеприводным автомобилем, то в отличие от полноприводных или заднеприводных дифференциал здесь расположен в коробке передач и называется межколесным потому, что воздействует на передние колеса автомобиля.

Вставить привод в коробку “Калина”, будь то АКПП или МКПП, задача, которая вполне может решиться без приезда в специализированный автосервис, как говориться в “гаражных условиях”. Достаточно лишь знать устройство дифференциала, приводов колес, а также следовать определенным правилам, о которых ниже и пойдет речь.

Как устроены дифференциал и приводы колес

Ввиду того, что “Лада Калина” является переднеприводным автомобилем, то в отличие от полноприводных или заднеприводных дифференциал здесь расположен в коробке передач и называется межколесным потому, что воздействует на передние колеса автомобиля. Существуют три разновидности дифференциалов:

• конический;
• цилиндрический;
• червячный.

В “Калину” установлен конический двухсателлитный дифференциал. Также есть четырехсателлитные дифференциалы, устанавливаются они на более мощные автомобили. Все виды дифференциалов состоят из:

• шестерней полуосей;
• сателлитов;
• шестерней главной передачи;
• корпуса дифференциала (чашки дифференциала).

Взаимодействует это таким образом, что корпус дифференциала получает крутящий момент от шестерни главной передачи и в свой черед через шестерни сателлитов передает его на шестерни полуосей, которые далее направляют крутящий момент на приводы ведущих колес. Рассмотрим устройство самих приводов. Они состоят из ШРУСов (шарниров равных угловых скоростей), или, как их прозвали в народе, “гранат”, и вала, соединяющего шарниры.

Как вставить «гранату» в КПП

В случае, когда необходимо заменить, например, сальник привода “Лада Калина”-автомат необходимо вытащить привод из коробки “Калина”. Описание данного процесса пропустим и остановимся на установке гранаты в КПП. Итак, для того чтобы установить ШРУС в коробку передач, после того, как сальник привода “Лада Калина” АКПП на месте, необходимо:

1. Тщательно очистить привод от песка, грязи и всевозможных отложений. Для этого подойдет растворитель, бензин или что-то наподобии.
2. Перед установкой приводов с ШРУСами в коробку передач рекомендуется заменить стопорное кольцо, находящееся на конце гранаты, для того чтобы избежать самопроизвольного выскакивания привода из полуосевой шестерни КПП, когда автомобиль будет на ходу.
3. Далее хвостовик со шлицами наружной гранаты устанавливается в ступицу, устанавливается упорная шайба и закручивается ступичная гайка до упора, но затягивать с усилием ее не надо.
4. После этого хвостовик со шлицами корпуса внутренней гранаты помещается в сальник внутреннего шарнира, немного проворачивая привод, чтобы шлицы шестерни полуоси и корпуса ШРУСа совпали.
5. Затем рычаг подвески отводится вниз и сильным рывком стойки вместе с поворотным кулаком необходимо запрессовать привод в шестерню полуоси. Понять, что все получилось, можно по характерному щелчку, который свидетельствует о том, что стопорное кольцо село в канавку. Но не будет лишним проверить надежность фиксации всей конструкции. Для этого нужно рукой взяться за кулак стойки и с силой попытаться вытащить гранату из коробки передач. Если привод остается на месте, то вся операция прошла успешно и можно переходить к дальнейшим действиям.

Стопорное кольцо гранаты

Но есть моменты, на которые стоит обратить внимание при сборке:

• Стопорное кольцо, находящееся на конце ШРУСа, должно быть целостным. К тому же, если ставится новое кольцо, его необходимо подбирать по размеру так как бывают случаи, когда оно большего размера чем необходимо.
• При установке привода внутренний ШРУС и сам вал необходимо держать как можно прямее относительно друг друга, так будет легче вгонять его в КПП.
• Если “граната” с трудом входит в КПП можно несильно пристукнуть молоточком по тормозному диску, для облегчения задачи.

Что делать, если ШРУС не заходит в КПП

Бывают случаи, когда ШРУС не полностью садится или не заходит в КПП. Чаще всего это происходит по причине большого стопорного кольца. Чтобы это проверить, необходимо вынуть привод “Калина” из КПП, снять стопорное кольцо и вставить привод обратно. Если все встает на свои места без усилий, то рекомендуется заменить стопорное кольцо на другое, подходящего размера и вставить привод в коробку “Калина”. При этом необходимо выровнять его относительно вала (чем прямее — тем больше шансов на скорейший положительный результат). Для этого может понадобится помощник. Средней силы ударами молотка через подкладку из деревянного бруса или же просто молотком с резиновым наконечником вбивать привод до своеобразного щелчка, который свидетельствует о том, что стопорное кольцо в КПП разомкнулось. Если шлицы сателлита целые и ШРУС попал в них, то ему ничего не должно мешать дойти до конечной точки, где стопорное кольцо засядет в канавке.

Чего делать нельзя

Для того чтобы избежать лишних проблем при эксплуатации “Лада Калина”, существуют некоторые рекомендации:

• Ни в коем случае нельзя использовать поврежденный пыльник ШРУСов, так как через него в “гранату” попадает пыль, грязь и влага. Смешиваясь с внутренней смазкой ШРУСа, последняя теряет свои свойства, в результате чего и происходит быстрый износ этого элемента авто. Это и является частой причиной поломки ШРУСа.
• Также если есть задача снять два шарнира, то, прежде чем выпрессовывать второй вал, на место первого в трансмиссию следует установить, при отсутствии лишней гранаты, обрезок пластиковой трубки диаметром 30-35 мм, а потом и на место второго шарнира. Делается это для того, чтобы не нарушился порядок полуосевых шестерен. Если он нарушен, то приводной вал установить будет затруднительно.
• Сбивать ШРУСы без подкладки на них деревянного бруска или пластичного металла также нельзя. Есть вероятность расколоть корпус “гранаты”.

Также нельзя использовать старое изношенное стопорное кольцо, чтобы внутренняя граната не “выскочила” из трансмиссии.

Про самоблок: подробности

Скажу сразу — в целом с мнением Авторевю я согласен. Немалую роль в этом, вероятно, сыграло то, что самоблок они тестировали такой же, что и у меня, да и машина, в общем-то, у них была та же.

Для чего, собственно, я решил заморочиться на установку этого устройства? Для того, чтобы избавить свою машину от очень неприятного, на мой взгляд, недостатка, свойственного любому моноприводному автомобилю со свободным межколесным дифференциалом. Какого? Вы все его, этот недостаток, прекрасно знаете.

Речь о свойстве свободного диффа передавать тем больше тяги на колесо, чем менее оно нагружено (чем меньше сцепления с поверхностью имеет), в результате чего машина начинает буксовать одним из ведущих колес. Кто-то недостатком это явление не считает, другой просто мирится с ним, третий — не обращает внимания. Я — обратил.

То есть, мое мнение — должна обеспечиваться возможность ведущим колесам вращаться с разной скоростью, но не допускать ситуации, когда тяга впустую расходуется на пробуксовку. Электронной имитации блокировки дифференциала Калина не имеет (как, впрочем и многие из ее одноклассников). Самоблок тут, как по мне, наиболее удобное решение.

Установленный на моей машине винтовой самоблок Вал-Рейсинг имеет коэффициент блокировки 75% и преднатяг 5,5 кг. С такими параметрами он не обеспечивает жесткой связи обоих ведущих колес (как было бы в случае со 100% блокировкой, чего и не требуется) и срабатывает достаточно мягко.

Срабатывание блокировки ощущается на руле в виде толчка. Об этом нужно знать и быть готовым удержать руль от рывка в сторону. Руль не то, чтобы прям рвет из рук — чувствуется мягкий толчок и машину начинает тянуть в сторону, но это может быть неожиданно. Лучше всего, конечно, предварительно потренироваться в безопасном месте, чтобы привыкнуть к этой особенности. А проще говоря — «крепче за баранку держись, шофер» и парируй рулем отклонение от траектории. Со свободным диффом, впрочем, руль тоже дергается, только в обратном случае — когда колесо пробуксовывает.

Говоря о том, что самоблок на мою Калину был установлен для улучшения проходимости, я, конечно же, не имел ввиду «проходимость» в контексте «бездорожье». Ну какой из Калины Спорт внедорожник…

У Калины обычной параметры-то более подходящие для поездок вне асфальта. Короткие свесы, скругленные понизу бампера и клиренс, какой не стыдно иметь кроссоверу. Версия Спорт же обзавелась пластиковыми накладками на порогах (крашеными, которые жалко ободрать) и передним бампером с удлиненной и выпяченной вперед губой. На 2 сантиметра уменьшился клиренс, еще примерно сантиметр просвета съела защита. Стала более короткоходной подвеска. Так что бездорожье ей противопоказано, максимум — грунтовые дорожки.

Но разве грязь и буераки — единственная сфера применения, где самоблокирующийся дифференциал может быть полезен? Конечно, нет.

От него есть польза и в обычных, каждодневных, условиях эксплуатации.

Как самоблок проявляет себя при спокойной езде по сухой и ровной дороге? Никак. Единственное отличие, которое заметно — возросшее реактивное усилие на руле. Руль потяжелел, иначе говоря, стал более активно стремиться вернуться в положение «прямо». Это мне нравится, так как руль Калины казался излишне легким.

Срабатывание самоблока заметно в быстром повороте под тягой, когда машина со свободным диффом начала бы пробуксовывать разгруженным колесом. Тут — нет, при попытке колеса буксануть, блокировка срабатывает и проскальзывания колеса не происходит. Машина, стоит отметить, при этом стремится распрямить траекторию движения.

Представим ситуацию — зима, машина пытается выехать из парковочного кармана. Одно из ведущих колес попадает в обледенелую колею, теряет зацеп — вуаля! — машина беспомощно дергается на месте и не может сдвинуться ни взад, ни вперед. Всем знакомо, все такое видели? Конечно видели, а то и помогали подтолкнуть застрявшее авто. Самоблок в этой ситуации не позволяет нагруженному колесу спокойно стоять, на него продолжает передаваться часть тяги и этого достаточно, чтобы машина тронулась.

Другой пример — лето, машина едет по грунтовке вдоль пляжа. Чуть съехала с твердой дороги в рыхлый песок — опять то же самое, колесо в песке буксует, колесо на дороге неподвижно, машина в результате никуда уже не едет. Самоблок поможет выбраться и тут.

Раскисший снег в придомовом проезде. Случайное диагональное вывешивание на ухабах в лесу. Скользкий въезд под шлагбаум на пандус парковки. Можно еще долго продолжать примеры, но достаточно, поняли, надеюсь, про что я.

Это, заметьте, не бездорожье, это вполне типовые ситуации, в которые может попасть любая машина.

Самоблок также помогает резко тронуться со светофора или обочины, исключив пробуксовку колес, препятствующую быстрому разгону.

Если уж колеса буксуют, то только оба вместе.

Машина с самоблоком увереннее едет по засыпанной после снегопада или скользкой после дождя дороге.

Повлиял ли самоблок на расход топлива? Ну-у, фиг знает. Теоретически — немного должен был бы увеличить, все же он работает за счет механического трения. Практически — я увеличения расхода не заметил.

Изменилась ли управляемость? Опять же — фиг знает. То есть, теоретически — отличия есть, там, где блокировка срабатывает, хотя бы частично. На уровне нюансов рулежки — пожалуй, что и изменилась. Но в целом — быстренько привык, так что как ездил, так и езжу.

Блокировка дифференциала — годный помощник. Надо только знать, когда и как она способна помочь.

Нужен ли самоблок для переднего привода?

Червячный самоблокирующийся дифференциал оригинальной конструкции фирмы «Вал-Рейсинг» установили на «Калину» — автомобиль с типичной для большинства нынешних машин переднеприводной компоновкой и соответствующими повадками. Мы накрутили больше тысячи километров по дорогам с разным покрытием, попробовали блокировку в разнообразных ситуациях, посмотрели, как ведет себя машина на скользких зимних дорогах и сухом асфальте.

ПО МОРОЗЦУ

Ненадолго перенесемся из лета в зиму, чтобы оценить поведение автомобиля при отрицательных температурах. Пока в памяти свежи впечатления о характере автомобиля в заводском исполнении, присмотримся, что изменилось после установки самоблокирующегося дифференциала.

«Калина» заметно легче стартует (главное — не срывать ведущие колеса резко), быстрее разгоняется, причем как на «миксте», так и в ситуации, когда под всеми колесами снег или лед. В целом машина стала более собранной, охотнее следует за штурвалом, четче прописывает повороты. Понятнее и рулевое управление — возросло стабилизирующее усилие. Хотя, немного перебрав со скоростью, замечаешь: занос стал резче, чем в варианте со свободным дифференциалом.

При интенсивном разгоне и — в меньшей степени — при установившемся движении «Калина» чувствительнее реагирует на неравномерность дорожного покрытия: становится нервной, ее тянет в сторону более рыхлого покрытия, больше приходится работать рулем. Динамический коридор около метра-полутора требует от водителя большей концентрации и точности действий. В долгой дороге начинаешь с теплотой вспоминать более комфортный заводской вариант.

В экстремальных ситуациях вазовский малыш становится еще более непослушным и хуже прогнозируемым. Первые круги на закрытой трассе удается ехать быстрее, успевая компенсировать возникающие стихийные скольжения то передней осью, то задней — очень резкий занос, а иногда, наоборот, довольно продолжительный снос. Приходится интенсивнее, чем на «Калине» со свободным дифференциалом, работать рулем и газом. Однако, несмотря на то что ошибок больше и траектории далеки от оптимальных, время на круге лучше.

Покрытие раскатывается, сцепление колес с дорогой падает — и ухудшается не только время, но и поведение машины. От нее очень трудно добиться контролируемого бокового скольжения, причем проявляется оно как свойственное скорее не передне-, а полноприводному автомобилю. На сброс газа и доворот руля «Калина» отвечает сносами, которые не заканчиваются, пока не нащупаешь газом момент, когда снос резко сменяется заносом. Часто автомобиль едет, куда хочет он, а не сидящий за рулем. Более однозначного поведения удастся добиться, если применить излюбленный раллийный прием — торможение левой ногой.

Но это все-таки не боевой автомобиль, а семейный универсал. Поэтому уделим внимание и менее динамичным и азартным, но более востребованным в повседневной жизни моментам. Например, дает ли преимущество блокировка при троганье в горку? Двенадцатипроцентный подъем (под колесами — укатанный снег) покорился автомобилю и в том, и в другом исполнениях. При этом на машине со свободным дифференциалом приходилось трогаться очень осторожно, по крупицам отмеряя тягу. Вполне естественно, что более крутой, 16-процентный уклон «Калина» преодолела, только вооружившись самоблокирующимся дифференциалом.

ВЕСЕННИЕ ИЗМЕНЕНИЯ

Под колесами сухой асфальт, температура плюс 15ºС. В общем, и в этих условиях разница между двумя вариантами заметна. Привычные запаздывания «Калины» на действия рулем сохранились, но управление в версии с блокировкой дифференциала стало острее и точнее. При этом вылез и знакомый по зимним испытаниям недостаток: машина потеряла в комфорте — более нервно реагирует на колеи, чувствительные срывы при проезде луж требуют от водителя большей собранности.

На стабильном покрытии сцепные возможности шин почти уравнялись с тяговыми возможностями 89-сильного мотора. Стоит агрессивнее надавить на акселератор, и «Калина» азартно начинает ввинчиваться внутрь виража. Сбросил газ — тут же распрямляет траекторию. В общем-то, интересно и даже быстро, несмотря на несколько нестандартные приемы управления переднеприводной машиной. Вот только…

Контролировать ее посуху действительно проще. Правда, пока едешь быстро, но не экстремально. Стоит появиться размашистым скольжениям, управление усложняется. Ведь при сносе водитель рефлекторно сбрасывает газ, тем самым провоцируя еще больший снос передней оси. Приходится все время нащупывать оптимальную скорость или опять-таки прибегать к раллийным приемам.

Субъективные ощущения дополним испытанными на легком бездорожье. Участок подобрали идеальный: по мере продвижения вперед покрытие под колесами ухудшается. Вот проехали место, где недавно застряла машина со свободным дифференциалом. Правда, с блокировкой она продвинулась лишь немного дальше. Зубастые покрышки и тем более цепи противоскольжения дали бы отнюдь не меньшую уверенность.

УСТАНОВИМ ИЛИ НЕТ?

Нужен ли самоблокирующийся дифференциал на переднеприводном автомобиле — вопрос спорный. Тем, кто сознательно, а главное, грамотно настраивает свою машину, чтобы получить острые ездовые впечатления, эта доработка пойдет на пользу. Причем мы рассмотрели только один из вариантов самоблокирующегося дифференциала. Не исключено, кому-то больше понравится узел иной конструкции и с другими настройками. Экспериментируйте на здоровье, только помните: водительские навыки также должны быть на соответствующем уровне, ведь исправлять ошибки пилотажа на машине с самоблокирующимся дифференциалом намного сложнее.

А водителям без особенных ездовых фантазий такая модернизация, пожалуй, ни к чему. Полностью использовать специфические преимущества в управляемости он вряд ли сможет, зато в комфорте однозначно потеряет. Самоблокирующийся дифференциал даст небольшое преимущество на бездорожье, но не превратит легковой автомобиль во вседорожник. При этом за узел и установку придется выложить несколько десятков тысяч рублей. Так стоит ли? Пожалуй, нет. Однако убедиться на собственном опыте, правы ли мы, вам никто не запрещает.

БЛОКИРУЙТЕ НА ЗДОРОВЬЕ!

Тольяттинская фирма «Вал-Рейсинг» выпускает винтовые и кулачковые дифференциалы повышенного трения с муфтами предварительного натяга, которые обеспечивают плавное и быстрое срабатывание блокировки и демпфируют нагрузки на трансмиссию. Кроме того, муфта позволяет варьировать коэффициент блокировки. Для легковых автомобилей, ездящих в основном по асфальту, подойдет дифференциал с натягом 4,5–6 кг/м (он указан на упаковке), а для вседорожников лучше использовать узлы с большими показателями. На тестовой «Калине» установили дифференциал с натягом 3,5–5,0 кг/м. Для справки: стоимость узла — около 10 тыс. рублей, еще примерно во столько же обойдется его монтаж.

Ремонт дифференциала.

Вам потребуются: торцовый ключ (головка) «на 17», круглогубцы или специальные клещи для снятия стопорных колец, тонкое зубило, молоток.

Рис. 6.9. Дифференциал: 1 – задающее кольцо датчика скорости; 2 – сателлит; 3 – полуосевая шестерня; 4 – ведомая шестерня главной передачи; 5 – ось сателлитов; 6 – корпус дифференциала; 7 – подшипник дифференциала

2. Повернув на 90° вокруг оси сателлитов, выньте полуосевые шестерни из корпуса дифференциала.

3. Снимите стопорное кольцо с оси сателлитов.

4. Выньте из корпуса дифференциала ось сателлитов и два сателлита.

5. Выверните болты крепления ведомой шестерни к корпусу дифференциала.

6. Вставив зубило в зазор между торцом внутреннего кольца подшипника и коробкой дифференциала, спрессуйте ведомую шестерню с корпуса дифференциала.

7. Осмотрите рабочие поверхности сателлитов, оси сателлитов, полуосевых шестерен и соприкасающиеся с ними сферические поверхности корпуса дифференциала. Мелкие неровности устраните мелкозернистой шкуркой. Детали со значительными дефектами замените.

8. Проверьте состояние ведомой шестерни коробки передач. При наличии сколов, выкрашиваний и значительной выработки зубьев замените шестерню. На ведомой шестерне выбито число зубьев ведущей 1 и ведомой 2 шестерен.

9. Осмотрите посадочные места подшипников на корпусе дифференциала. При значительной выработке этих мест замените корпус дифференциала. При наличии питтинга (раковин) на беговых дорожках и телах качения, следов вдавливания тел качения на беговых дорожках, повреждения сепараторов подшипники необходимо заменить.

10. Для замены подшипников спрессуйте их с дифференциала с помощью съемника. При этом подшипники разрушаются.

11. Выпрессуйте наружные кольца из картеров коробки передач и сцепления специальным съемником. Если съемника нет, выпрессуйте сначала сальники полуосей. Учтите, что в этом случае сальники повреждаются и их надо заменить (см. «Замена сальников коробки передач»). С наружной стороны картеров выпрессуйте бородком кольца подшипников.

12. Обратите внимание на то, что под кольцом, установленным в картере коробки передач, может быть регулировочное кольцо, которое перед запрессовкой новых колец необходимо подобрать заново (см. «Подбор регулировочного кольца подшипников дифференциала»).

13. Соберите дифференциал в порядке, обратном снятию, предварительно смазав все детали трансмиссионным маслом. Ведомая шестерня должна быть установлена маркировкой зубьев наружу.

Ремонт и диагностика автомобилей ВАЗ.

замена датчика положения распределительного вала калина, регулировка сцепления у калины, сняти ебампера ваз калина, электродвигателя вентилятора системы охлаждения. калина, снять установить задний бампер ваз 2112, не обучается ключ лада, лада калина отопитель, органы управления калина, система выпуска газов Калина, ваз 2112 неисправности, диагностика рулевых наконечников калина, как проверить снятый контроллер лада калина, панель управления ваз 2112

Ремонт коробки передач Лада Калина

Внутри машины ВАЗ 21118, как и любой другой, всегда стоит коробка передач. У такой модели, как Калина 1118, это устройство представляет собой конструкцию механического типа, которая снабжается одной ступенью заднего хода, а также 5 ступенями переднего.

Коробка переключения передач от Лада Калина.

В Lada Kalina коробка передач объединяется конструктивно с дифференциалом, основной передачей. Ремонт дифференциала КПП тоже должен учитывать это.

В виде трёх алюминиевых медных картера представлен сам корпус механизма у машины ВАЗ Калина:

• Задняя крышка.
• Коробка.
• Сцепление.

Между ними наносят специальные герметики, когда осуществляется сборка, ремонт коробки передач.

Технические особенности КПП

Блок ведущих шестерней сцепляется первичным валом. Это важно учитывать, когда проводится ремонт КПП. Что касается самого первичного вала, то для него создаётся постоянное сцепление с элементами передней передачи, выполняющими аналогичные функции.

Осуществляя ремонт вторичного вала, надо помнить о том, что он обладает полой структурой. Именно благодаря ей масло без проблем доходит до ведомых шестерней.

Внутри механизма можно найти также ведомые подшипники, синхронизаторы. Когда проводится замена кулисы своими силами, эта деталь тоже может быть заменена. Этого требует и ремонт карданчика кулисы КПП.

Устройство КПП такого, что при ремонте не обойтись без использования специальных схем. Не более 0,07 миллиметров составляет в этом случае радиальный зазор на роликовых подшипниках.

Ремонт кулисы КПП — тоже довольно сложный процесс. Особенно, учитывая, что 0,04 миллиметров не должен превышать этот же показатель, но для шариковых аналогов.

Месторасположение кулисы КПП на Лада Калина.

Маслосборник отвечает за подачу масла. Он находится в области переднего подшипника, зафиксированного за вторичным валом. Капитальный ремонт часто затрагивает и такие детали. Если подобрать нужную толщину колец — появится возможность регулировать показатель натяга. Размеры сальников легко найти в инструкции, эти детали заменяются без проблем даже в домашних условиях.

При ремонте ручки КПП необходимо помнить о том, что к фланцу дифференциала прикрепляется ведомая шестерня у коробки передач на этой машине. Посредством салуна с атмосферой совмещается сама коробка, находящаяся в верхней части конструкции, которую мы рассматриваем.

Ремонт рычага — не единственная операция, которую необходимо проводить время от времени. Иногда требуется заменить подшипники, это делается при появлении постороннего шума. Комплект для ремонта КПП нужно приобрести, если лишний шум стал заметен во время нажатия, отпускания педали сцепления.

Все элементы привода управления коробки передач Лада Калина.

Руководство по ремонту говорит о том, что управляется коробка с помощью привода, который состоит из нескольких элементов:

• Штока переключателя.
• Шаровая опора.
• Рычаг.

Согласно руководству, тросовые конструкции всегда оснащаются реактивной тягой, тогда передачи не выключаются сами по себе. Один из концов тяги связан с рычагом, а второй — с мотором. Если сальники внутренних шарниров вышли из строя, необходимо провести самостоятельный ремонт КПП. Но перед тем как их заменить, надо полностью сменить масло. Привод передних колёс отсоединяется полностью.

Обслуживание коробки передач предполагает использование отвёртки для снятия необходимых деталей. Но нужно будет приобрести оправку с нужными параметрами, чтобы провести прессовку.

Три оси присутствуют на системе переключения. Одна ось снабжается трёхплечим рычагом для выбора и выключения передач. Коробка переключения передач у второй оси отсутствует, но зато есть скобы, блокирующие поворачивание. После каждых 75 тысяч километров пробега эту конструкцию полностью меняют. Люфт рычага коробки передач тоже должен насторожить, как и выход из строя других деталей.

Демонтаж и монтаж коробки передач

Обслуживание коробки передач предполагает, что механизм придётся снимать, менять его позицию. Перед этим необходимо установить на подъёмник само транспортное средство. Зажигание необходимо полностью выключить и обязательно пригодиться стояночный тормоз.

Как ремонтировать коробку передач? Для этого от аккумулятора отсоединяют клемму «минус». Капот необходимо открыть полностью. Об этом пишет любой справочник по ремонту КПП.

Крышка масляной горловины тоже демонтируется. Необходимо установить предыдущий элемент после того, как снят экран. Коробка переключения передач требует ослабления хомута, ответственного за фиксацию. От соответствующего датчика необходимо отсоединить шланг впускной трубы. Люфт рычага коробки передач требует таких же действий на практике. Затем надо отвернуть гайку воздухозаборника.

Ход ремонта далее зависит от конкретной неисправности.

Коробка передач Лада Калина после демонтажа и разборки.

КПП можно установить на прежнее место после того, как ремонт 1 скорости будет завершён. На наружную поверхность соответствующей втулки в сцеплении наносится смазка ШРУС-4, очень тонким слоем. Это поможет и в том случае, когда болтается КПП. К поворотным кулакам отворачиваются болты фиксации пальцев.

Заклинило рычаг КПП

В любом случае необходимо извлечь последний крепёжный элемент после того, как будет отвёрнута к кронштейну кузова гайка болта, фиксирующая левый рычаг подвески.

Ремонт подушки коробки не обходится без многих действий, о которых писалось выше.

После этого останется только снять рычаг. Ещё один довольно важный элемент — вилка КПП, за её состоянием тоже надо следить.

В ёмкость нужно будет слить всё оставшееся масло. Кап ремонт КПП предполагает и выворачивания из шестерён полуосей дифференциала такой детали, как привод колёс. Заглушки ставятся на то место, где раньше были шестерни. После того как регулировка КПП закончена, обычно переходят к установке левой опоры подвески, кронштейнов задней части автомобиля.

Любые подобные работы, в том числе и ремонт вторичного вала, должны учитывать общую схему коробки передач, основной принцип её работы. Её содержит книга по ремонту коробки. То же самое касается функциональности составных элементов, иначе опора рычага КПП не может быть заменена, как и другие детали.

Демонтаж КПП Лада Калина на специализированной СТО.

Особенности ремонта полностью знакомы только настоящим профессионалам. Лучше доверить работу им, если нет должного опыта, некоторых практических навыков.

Необходимо полностью промыть механизм водой перед тем, как разбирать его, выявлять неисправность КПП. Проблемы при ремонте могут возникнуть, если не установить саму деталь на специальном стенде. Полностью демонтируется кронштейн, который отвечает за фиксацию троса сцепления, подвеску мотора.

Многие дают полезные советы по замене КПП ВАЗ. Согласно им, в любом случае понадобится снять заднюю крышку у картера.

Как снять КПП

Болт фиксации вилки и гайки нужно отвернуть после того, как снят стопор первичного вала. То же самое придётся делать, если необходимо произвести замену короткоходной кулисы КПП.

Со вторичного вала надо демонтировать шлиц. Схема сборки коробки предполагает обратный порядок действий.

Разборка дифференциала

Головкой «на 17» отворачиваем восемь болтов крепления шестер­ни к коробке дифференциала. Оперев ведомую шестерню главной передачи на губки тисков (с накладка­ми из мягкого металла).

. молотком с пластмассовым на­конечником (или наконечником из мягкого металла) выбиваем ко­робку дифференциала из ведо­мой шестерни.

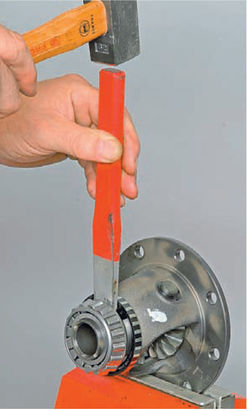

Вставив притуплённое зубило в за­зор между торцом внутреннего кольца подшипника и коробкой дифференциала, наносим удары по зубилу, увеличивая зазор.

Затем, установив в образовав­шийся зазор две монтажные ло­патки.

. спрессовываем ими подшипник.

Снимаем задающее кольцо дат­чика скорости.

Внимание! При последую­щей сборке лапки задающе­го кольца должны быть установлены в более глубокие пазы на торце коробки диф­ференциала.

Проворачивая, вынимаем ше­стерни приводов колес из короб­ки дифференциала.

Щипцами для снятия стопорных колец снимаем стопорное кольцо с оси сателлитов.

Вынимаем ось сателлитов и са­теллиты из коробки дифферен­циала.

Видео по теме "Лада Калина. Разборка дифференциала"

Лада Калина ремонт коробки передач как поменять подшипники дифференциала на разобранной кпп №6

Снятие приводов передних колес Lada Kalina 1117 2004 - 2009

1. Сливаем масло из коробки передач, как описано здесь.
Отворачиваем гайку подшипника ступицы переднего колеса со стороны де­монтируемого привода, как описано здесь.
Отворачиваем два болта крепления шаровой опоры, как описано здесь. Вывешиваем пе­реднюю часть автомобиля и снимаем колесо. Для снятия правого привода демонтируем нижнюю крышку карте­ра сцепления, как описано здесь.
Отводим поворотный кулак со стойкой в сторону и выводим шлицевой хвостовик корпуса на­ружного шарнира из ступицы.

2. Располагаем привод на растяжке.

3. Вставляем в отверстие, выполненное в кронштейне задней опоры силово­го агрегата зубило (лучше не зато­ченное), так чтобы клин его рабочей части попадал на скошенную поверхность корпуса внутреннего шар­нира. Для этого можно провернуть привод рукой.
Со стороны маховика заводим мон­тажную лопатку под корпус внутрен­него шарнира привода.

Зубило и монтажная лопатка

4. Нанося молотком удары по зуби­лу и отжимая монтажной лопат­кой корпус внутреннего шарнира от коробки передач, выталкиваем хвостовик корпуса шарнира из шлицевого отверстия шестерни привода.

5. Снимаем правый привод.

6. Если необхо­димо снять оба привода, то после демонтажа первого вставляем в отверстие шестерни привода фиксатор, например, валик из дерева или мягкого металла, диаметром 20 мм и длиной 150 мм. В противном случае, шестерни приводов диффе­ренциала могут сместиться и приво­ды невозможно будет установить.

7. При демонтаже левого привода, монтажную лопатку удобно опереть через проставку на картер коробки передач.

8. Снимаем левый привод.

9. Перед установкой привода поддеваем отверткой стопорное кольцо хвостовика корпуса внутреннего шарнира, которым привод фиксируется в коробке передач.

10. Снимаем стопорное кольцо.

11. Устанавливаем в проточку хвосто­вика корпуса внутреннего шарнира новое кольцо.

Предупреждение:

Повторное использование стопорных колец не допускается.

12. Вводим шлицевой хвостовик кор­пуса наружного шарнира в отверстие ступицы колеса, устанавливаем шай­бу и заворачиваем (не затягивая) гай­ку подшипника ступицы.

13. Затем вво­дим хвостовик корпуса внутреннего шарнира через отверстие сальника привода и, повернув вал, совмеща­ем шлицы хвостовика со шлицами шестерни привода. Отведя вниз ры­чаг подвески, резким движением стойки с поворотным кулаком в сто­рону коробки передач досылаем привод до места.

14. Потянув корпус внутреннего шарнира на себя или поддев его монтажной лопаткой, убеждаемся в фиксации хвостовика корпуса в шестерне при­вода. Дальнейшую сборку проводим в обратной последовательности.

Читайте также:


• Замена полуоси ауди 80 б3

• Предпусковой подогреватель ниссан патфайндер r51

• Установка 21083 на ваз 2106

• Крутящий момент опель инсигния дизель

• Свист рено меган 2
